FÖRSVARETS MATERIELVERK FÖRSVARSSTANDARD FSD Tekniska förändringar i denna utgåva markeras med vertikala streck i högerkanten.

Transkript

1 (7) ZINKSILIKATGRUNDFÄRG Grupp 0715 ErsätterYb 4217 Kravklass 2 enligt FSD ORIENTERING Tekniska förändringar i denna utgåva markeras med vertikala streck i högerkanten. 2 OMFATTNING Grundfärg enligt denna standard är en lufttorkande tvåkomponentsfärg bestående av en bindemedelskomponent baserad på etylsilikat och ett separat förpackat pulver av metallisk zink. Färgen är i första hand avsedd för korrosionsskyddsmålning på stål och aluminium i starkt korrosiv neutral miljö. Genom färgens innehåll av metallisk zink åstadkomms katodisk skyddsverkan. Färgens kulör är grå-grågrön. 3 FORDRINGAR 3.1 Allmänt Fordringarna gäller såvida inte annat anges för - lokal med en temperatur av 23±2 C och 50±5 % relativ fuktighet. Lokalen ska vara välventilerad, så långt som möjligt drag- och dammfri samt utan direkt solljus. - provning på panel typ 1 Fe 3 enligt FSD 6113 som belagts med 75±5 μm färg enligt denna standard. Färgen ska efter torkning enligt leverantörens anvisningar konditioneras 10 dygn vid 23±2 C och 50±5 % relativ fuktighet. 3.2 Sammansättning Allmänt Försvarssektorns kriteriedokument över kemiska ämnen som ej får, alternativt ej bör, användas ska beaktas Pigment Zinkpulver ska uppfylla krav enligt BS 3982:1980 eller SS-EN ISO 3549 och ha en kornstorlek mindre än 10 µm Bindemedelskomponent Bindemedelskomponenten ska utgöras av etylsilikat. Mindre mängd filmförstärkande tillsatsmedel får ingå i bindemedlet Lösningsmedel Lösningsmedlet ska vara så sammansatt att färgen utan olägenhet kan förtunnas med xylen FSD 7011 eller förtunning FSD Lösningsmedlet får inte innehålla klorerade Tekniska upplysningar: FMV: KC Skydd Materialteknik, STOCKHOLM

2 (7) kolväten eller giftiga ämnen (bensen etc.) Volymtorrhalt Volymtorrhalten ska vara min 50 volymprocent enligt ISO Blandningsförhållande Blandningsförhållande mellan bindemedelskomponent och zinkpulver enligt tillverkarens val. Det torra färgskiktet ska innehålla min 81 % zink. 3.3 Utförande Färgen ska vara väl riven och silad utan grova partiklar eller andra föroreningar. 3.4 Lagringsbeständighet Efter lagring i kallförråd i leveransemballaget under 1 år ska färgen och härdaren vara lätta att röra upp för hand till homogen konsistens. De ska vara fria från gelatinering, hård bottensats och skinn. Färgen ska efter blandning med zinkpulver uppfylla fordringarna för applicerbarhet, torktid och vidhäftning. 3.5 Den våta färgens egenskaper efter blandning med zinkpulver Densitet Densitet enligt SS-EN ISO 2811 ska uppges Viskositet Viskositeten enligt SS-EN ISO 2431ska uppges Rivningsgrad Rivningsgraden ska vara max 30 μm enligt SS-EN ISO Grova partiklar Färgen ska vara fri från grova partiklar som inte passerar sil med en maskvidd av 180 μm Applicerbarhet Färgen ska vid behov förtunnad med xylen FSD 7011 eller förtunning FSD 7009 ha god sprutbarhet med vanligen förekommande sprututrustningar av låg- och högtryckstyp (luftlös och vid förhöjd temperatur) samt HVLP (High Volume Low Pressure). Den ska lämna en jämn, slät och halvmatt yta utan defekter förorsakade av pigmentseparation, dålig utflytning eller annat fel. Vid sprutning får omrörare användas Rinningssäkerhet Vid provning enligt ISO med en filmtjocklek motsvarande 75±5 μm torrt skikt får rinning inte förekomma.

3 (7) Brukstid Efter blandning av färgkomponent och zinkpulver enligt tillverkarens anvisningar ska den färdiga färgen vara brukbar under minst 4 timmar enligt SS-EN ISO Torktid Färgen ska vara dammtorr inom 30 minuter vid provning enligt SS-EN ISO 1517 och klibbfri inom 1 timme enligt DIN och genomtorr inom 48 timmar enligt SS-EN ISO Brandfarlighetsklass Färgen får inte vara brandfarligare än brandfarlighetsklass 3 enligt SRVFS 2005: Det torra färgskiktets egenskaper Kulör Kulören ska vara grå-grågrön Glans Glansen ska vara max 10 enheter vid mätgeometrin 60 enligt SS-EN ISO Korrosionsskyddsförmåga Provning utförs enligt FSD 6114 genom exponering av provpaneler på Bohus-Malmön. Provpaneler typ 2 b Fe 3 av stål enligt FSD 6113 med sandblästrad yta ska användas för provningen. Provpanelerna ska vara målade med ett färgsystem bestående av 75±5 µm grundfärg enligt denna norm och 60±5 µm silikontäckfärg FSD Efter 3 års exponering ska korrosionsskyddsförmågan vara lägst 10. Färgen ska ge katodiskt skydd på stålytor Tänjbarhet Tänjbarheten ska vara min 1 mm enligt SS-EN ISO 1520 på lackerad provpanel av typ 1 Fe 1 (stålplåt 0,3 mm) enligt FSD Temperaturberoende Färgen får i målningssystem med silikonfärg, efter torkning inte visa sådana onormala skillnader i hårdhet inom området -30 C till +400 C att målningsskiktets vidhäftning och andra egenskaper påverkas Vätskebeständighet Färgen ska ha mycket god beständighet mot smörjmedel, drivmedel, neutrala saltlösningar och vanligen förekommande lösningsmedel Vidhäftning Vid provning enligt FSD 6108 eller SS-EN ISO 2409 ska vidhäftningen vara mycket

4 (7) god/iso-class 0 på stål och aluminium blästrat till metallren yta Blödning Färgen får vid övermålning med vit lösningsmedelsbaserad färg inte ge upphov till blödning Kombinerbarhet med täckfärg Ett färgskikt enligt pkt 3.1 ska efter 24 timmars torktid obegränsat och utan att defekter uppstår kunna övermålas med färg baserad på epoxi-, uretan-, vinyl-, klorkautschukoch silikonharts. Färgen får inte påverka täckfärgernas genomtorkningsförlopp eller normala vidhäftningsegenskaper. Färgen ska även efter åldring förmedla god vidhäftning åt ovan nämnda färger. 4 TILLVERKNING 4.1 Allmänt Utöver vad som ovan föreskrivs gäller FSD 6053 med tillägg pkt 4.2 och Förpackning Enligt överenskommelse mellan beställare och leverantör. Med varje förpackning ska följa en till färgen anpassad mängd zinkpulver om inte annat anges av beställaren. 4.3 Märkningsuppgifter Varje förpackning ska vid beställning från militär myndighet vara försedd med följande uppgifter: - Innehåll: Zinksilikatgrundfärg FSD Blandningsanvisning - Kulör: grå-grågrön - Förrådsbeteckning och förrådsbenämning - Kvantitet i liter - Partinummer och tillverkningsdag - Lagringsbeständighet: Bör förbrukas inom 1 år men lagringstiden kan eventuellt förlängas efter genomförd omkontroll - Förtunningsinstruktion: Kan förtunnas med xylen FSD 7011 eller förtunning FSD Tillverkare och tillverkarens produktbeteckning - Tillämpad standard (utgåva)

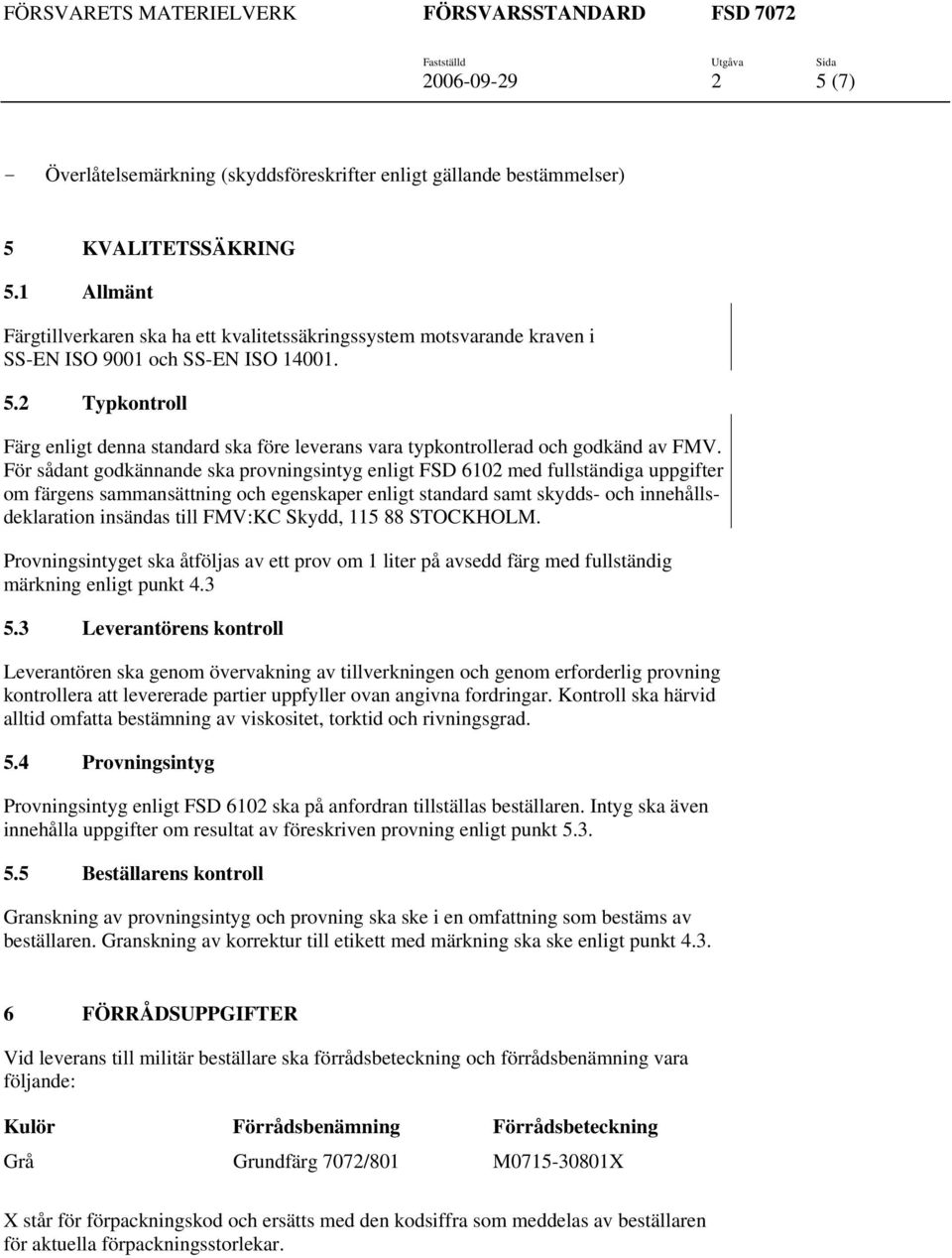

5 (7) - Överlåtelsemärkning (skyddsföreskrifter enligt gällande bestämmelser) 5 KVALITETSSÄKRING 5.1 Allmänt Färgtillverkaren ska ha ett kvalitetssäkringssystem motsvarande kraven i SS-EN ISO 9001 och SS-EN ISO Typkontroll Färg enligt denna standard ska före leverans vara typkontrollerad och godkänd av FMV. För sådant godkännande ska provningsintyg enligt FSD 6102 med fullständiga uppgifter om färgens sammansättning och egenskaper enligt standard samt skydds- och innehållsdeklaration insändas till FMV:KC Skydd, STOCKHOLM. Provningsintyget ska åtföljas av ett prov om 1 liter på avsedd färg med fullständig märkning enligt punkt Leverantörens kontroll Leverantören ska genom övervakning av tillverkningen och genom erforderlig provning kontrollera att levererade partier uppfyller ovan angivna fordringar. Kontroll ska härvid alltid omfatta bestämning av viskositet, torktid och rivningsgrad. 5.4 Provningsintyg Provningsintyg enligt FSD 6102 ska på anfordran tillställas beställaren. Intyg ska även innehålla uppgifter om resultat av föreskriven provning enligt punkt Beställarens kontroll Granskning av provningsintyg och provning ska ske i en omfattning som bestäms av beställaren. Granskning av korrektur till etikett med märkning ska ske enligt punkt FÖRRÅDSUPPGIFTER Vid leverans till militär beställare ska förrådsbeteckning och förrådsbenämning vara följande: Kulör Förrådsbenämning Förrådsbeteckning Grå Grundfärg 7072/801 M X X står för förpackningskod och ersätts med den kodsiffra som meddelas av beställaren för aktuella förpackningsstorlekar.

6 (7) 7 TYPGODKÄNDA PRODUKTER Handelsbeteckning Tillverkare/Färgleverantör Interzink QHA 027/QHA 028 Silicate, grågrön International 8 SKYDDSFÖRESKRIFTER Myndigheternas krav ska följas. 9 REFERENSER 9.1 FMV, standarder och normer FSD 0228 FSD 6053 FSD 6102 FSD 6108 FSD 6113 FSD 6114 FSD 7009 FSD 7011 FSD 7308 Kravindelning av material / materiel enligt försvarsstandard Allmänna tillverkningsföreskrifter för ytbehandlingsmaterial Provningsintyg för färgprodukter och korrosionsskyddsmedel m m Bestämning av vidhäftning hos färg- och spackelskikt Paneler för provning av ytbehandling Best av korrskyddsförmågan hos färger o ytbehandlingssystem vid exponering utomh Förtunning Xylen Silikontäckfärg 9.2 Övriga standarder DIN ISO 3233 ISO SS-EN ISO SS-EN ISO 1517 SS-EN ISO 1520 SS-EN ISO 1524 Paints and varnishes Determination of the drying stage of coatings (modified Bandow-Wolff method) Paints and varnishes Determination of percentage volume of non-volatile matter by measuring the density of a dried coating Paints and varnishes Evaluation of sag resistance Miljöledningssystem - Krav och vägledning Färg och lack Bestämning av yttorrhet Glaspärlemetoden Färg och lack Bestämning av tänjbarhet Färg och lack Bestämning av rivningsgrad ( kornstorlek)

7 (7) SS-EN ISO 2409 SS-EN ISO 2811 Färg och lack Ritsprov Färg och lack Bestämning av densitet SS-EN ISO Färg och lack Bedömning av inverkan av vätskor Del 1: Generella metoder SS-EN ISO Färg och lack Bedömning av inverkan av vätskor Del 2: Metod med nedsänkning i vatten SS-EN ISO 2813 SS-EN ISO 3549 SS-EN ISO 3678 SS-EN ISO 9001 SS-EN ISO 9514 Färg och lack Bestämning av speglande glans hos icke- metallisk färgfilm vid 20 grader, 60 grader och 85 grader Zinkpulverpigment för färg Specifikationer och provningsmetoder Paints and varnishes Print-free test Ledningssystem för kvalitet Krav Färg och lack Bestämning av brukstid hos färg av flerkomponentstyp - Provberedning, konditionering samt riktlinjer för provning 9.3 Övrigt SRVFS 2005:10 BS 3982:1980 Statens räddningsverks föreskrifter med vissa bestämmelser om brandfarliga vätskor Specification for zinc dust pigment
