3

4 Sida 2 (43) INNEHÅLL 2 FÖRLÄGGNINGSPLATS inledning Anläggningsområde Omgivning Meteorologi Hydrologi Geologi Seismologi Referenser till kapitel 2 32 BILAGOR 2-1 Närområde byggnader Dispositionsplan Kilometerzoner runt Oskarshamns kärnkraftverk Fritidshus inom zoner runt Oskarshamns kärnkraftverk Lantbruk inom zoner runt Oskarshamns kärnkraftverk Småhus inom zoner runt Oskarshamns kärnkraftverk Vindros Ölands norra udde Vindros Kalmar flygplats

5 Sida 3 (43) 2 FÖRLÄGGNINGSPLATS 2.1 INLEDNING I detta kapitel beskrivs förhållanden på förläggningsplatsen för den integrerade anläggningen (Clink) och i dess närmaste omgivning 1. Kapitlet redogör för: - Anläggningar på platsen - Befolkningsfördelning, näringsliv och kommunikationer - Meteorologiska förhållanden - Hydrologiska förhållanden - Geologiska förhållanden - Seismologiska förhållanden Syftet med kapitlet är att utgöra underlag för - analys och utvärdering av anläggningens säkerhet vid yttre påverkan på anläggningen - att kartlägga befolkningsgrupper och befolkningsfördelning för spridningsberäkningar - dimensionering av beredskapsåtgärder vid potentiella händelser. 1 Säkerhetsredovisningen ska, enligt SSMFS 2008:1, innehålla en redovisning av hur platsen och dess omgivning från säkerhetssynpunkt kan påverka anläggningen.

6 Sida 4 (43) 2.2 ANLÄGGNINGSOMRÅDE Allmänt Anläggningsområdet är beläget vid Östersjön i Oskarshamns kommun på Simpevarpshalvön, 8 km nordost om Figeholm och 20 km nordost om Oskarshamns stad. Inom anläggningsområdet finns Clink, Oskarshamnsverkets tre kärnkraftreaktorer (O1, O2 och O3), diverse yttre anläggningar samt tunnelpåslaget till Äspö laboratoriet. Området disponeras enligt ritning i bilaga 2-1. Byggnader och anläggningar Clink är förlagt till anläggningsområdets sydvästra del, ca 700 m väster om O1 och O2 på fastigheten Simpevarp 1:9 som ägs av SKB. Anläggningens mottagningsbyggnad har en högsta byggnadshöjd på ca 33 m ö h. Höjden på dess ventilationsskorsten är ca 45 m ö h. Inkapslingsbyggnadens högsta byggnadshöjd är ca 37 m ö h och höjden på dess ventilationsskorsten är också 45 m ö h. Till anläggningen hör även en terminalbyggnad för transportbehållare och kapslar (placerad sydväst om mottagningsbyggnaden, se bilaga 2-2) med en högsta byggnadshöjd av ca 20 m ö h. Genomsnittlig marknivå på Simpevarpshalvön är 6 m ö h. På fastigheten Simpevarp 1:9 är genomsnittlig marknivå 9 m ö h. Till de yttre anläggningarna hör hamn som ägs av SKB, vägar, intags- och utloppsbyggnader för kylvatten, ställverk, vätgasfabrik, råvattenförsörjning, färskvattenmagasin (Söråviken), oljelager, brandstation, meteorologimast, centrala verkstads- och servicebyggnader, byggnader för hantering och borttransport av avfall (HLA) och byggnad för mellanlagring av lågaktivt avfall (LLA), reningsverk för avloppsvatten, visningslokal, mäss och personalrestaurang, hotell, utbildningshus, KSU simulatorbyggnad, förläggningsbyggnader för personal som tillfälligt engageras för revisionsarbeten, skyddsrum samt husen i Simpevarps gamla by. Inom det yttre området finns även markförvar för lågaktivt avfall (MLA). Norr om O1/O2 ligger ställverk för yttre belastningar (KYB) samt ett bergrumslager för mellanlagring av låg- och medelaktivt avfall från O1, O2, O3 och Clink (BFA). Kylvattenintaget till Clink är beläget vid havsstranden söder om anläggningen och är utformat som en intagsbyggnad. Kylvattenintaget är placerat på OKGs mark men ägs av SKB. De undre delarna av byggnaden, som är indelade i två stråk, utgör vattenintag för havskylvattenpumparna i Clink. Från intagsbyggnaden leds kylvattnet via markförlagd rörledning till elbyggnaden där värmeväxlarna är placerade. Efter värmeväxlarna leds det uppvärmda kylvattnet via en kulvertförlagd rörledning till kylvattenutloppet för O1.

7 Sida 5 (43) Hamnen ligger på sydöstra delen av halvön och vid Hamnefjärden, på norra sidan av halvön, ligger ett sanitärt avloppsreningsverk. De gamla husen i Simpevarps by har restaurerats och används som gästlokaler, för hälsovård, utställningslokaler med mera. Nordost om byn finns en utbildningsbyggnad placerad. Tunga transporter Tunga transporter förekommer ofta på Simpevarpshalvön. Vissa transportvägar inom området är konstruerade för att tåla stor belastning. Transporter av transportbehållare för använt kärnbränsle som skall förvaras i Clink utförs regelbundet. Transporterna sker dels mellan O1, O2, O3 och Clink, dels mellan hamnen och Clink. Totalvikten för en sådan transport är 130 ton. Hastigheten vid transporten är mindre än 15 km/tim. Cirka 100 transportbehållare för använt kärnbränsle hanteras inom anläggningen varje år. Tomma kopparkapslar transporteras från ytterområdet till Clinks terminalbyggnad. Likaså tomma transportbehållare för kapslar. Totalvikten för en sådan transport överstiger inte 50 ton respektive 100 ton. Från Clink kommer årligen cirka fyllda kapslar som är placerade i transportbehållare att transporteras till slutförvaret. Totalvikten är cirka 140 ton. Låg- och medelaktivt avfall från O1, O2, O3 och Clink transporteras inom området mellan olika byggnader för avfallshantering. Innan avfallet har lastats om till särskilda avfallstransportbehållare överskrider transporten inte 70 ton och det förkommer ca 150 sådana transporter per år. Avfallstransportbehållaren transporteras till hamnen för vidare transport till Forsmark och Slutförvaret för radioaktivt driftavfall (SFR). Ett transportfordon lastat med en avfallstransportbehållare väger 155 ton och det förekommer ca 20 sådana transporter per år. Övrig verksamhet Inom anläggningsområdet finns, på norra sidan av halvön, tunnelpåslag till Äspölaboratoriet. Laboratoriet är beläget på ön Äspö ca 2 km norr om Simpevarp och är SKBs forskningsanläggning bestående av en 3600 m lång bergtunnel från OKGs industriområde ned till 460 meters djup under Äspö. Laboratoriet är en berganläggning avsedd för forskning och teknikutveckling för djupförvaring av kärnavfall. Ovanjordsdelen på Äspö utgörs av en forskningsby. Den del av Äspö, där forskningsbyn är belägen, är avstyckad från OKG och ägs av SKB.

8 Sida 6 (43) 2.3 OMGIVNING För Clink liksom för kärnkraftverket i Simpevarp gäller Svensk författningssamling SFS 2003:789 förordning om skydd mot olyckor. Omkring kärnkraftverket i Simpevarp skall det finnas en inre beredskapszon och en zon för strålningsmätning (indikeringszon). Vilka orter och kommuner som omfattas framgår av bilagan till SFS 2003:789. Den inre beredskapzonen omfattar ett område till lands med radie ca 15 km med centrum i kärnkraftverket. Till havs omfattas området av de öar som ligger ca 15 km från kraftverket. Indikeringszonen omfattar ett cirkelformat område med en radie ca 50 km med centrum i Simpevarp. Befolkning Anläggningsområdets omgivning är glest befolkad. Nedanstående befolkningsfördelning gäller 2005, enligt [2-1]. Uppgifterna är hämtade från Register över totalbefolkning. Se tabell 2-1 till tabell 2-4 nedan. Tabell 2-1 Antalet folkbokförda personer på olika avstånd från anläggningsområdet, se karta i bilaga 2-3 Avstånd i km Antal personer I intervallet Ackumulerat

9 Sida 7 (43) Fritidsbebyggelsens omfattning i anläggningsområdet är ringa vilket framgår av nedanstående tabell. Antal personer boende i fritidshus avser folkbokförda personer Tabell 2-2 Antalet fritidsbostäder på olika avstånd från anläggningsområdet, se karta i bilaga 2-4 Avstånd i km Antal fritidshus Antal bebodda fritidshus Antal boende i fritidshus Totalt Antal boende på lantbruk avser folkbokförda personer, se tabell 2-3. Tabell 2-3 Antalet lantbruk på olika avstånd från anläggningsområdet, se karta i bilaga 2-5 Avstånd i km Antal lantbruk Antal bebodda lantbruk Antal boende på lantbruk Totalt

10 Sida 8 (43) Antal boende i småhus avser folkbokförda personer, se tabell 2-4. Tabell 2-4 Antalet småhus på olika avstånd från anläggningsområdet, se karta i bilaga 2-6 Avstånd i km Antal småhus Antal bebodda småhus Antal boende i småhus Totalt Inom 25 km avstånd från anläggningsområdet finns följande orter med förtätad bebyggelse: - Figeholm, 8 km SV om anläggningsområdet med ca 900 invånare. - Misterhult, 9 km NV om anläggningsområdet med ca 200 invånare. - Fårbo, 11 km VSV om anläggningsområdet med ca 500 invånare. - Oskarshamn, 21 km SV om anläggningsområdet med ca invånare. Den inom anläggningsområdet belägna förläggningsbyn för personal som tillfälligt engageras under revisionsperioder har 215 bäddar. Inom den inre beredskapszonen på ca 15 km avstånd från anläggningsområdet finns följande fritidsområden: - Uthammar, 6 km SV om anläggningsområdet med 60 st fritidshus. - Adriansnäs, 15 km NNV om anläggningsområdet med 185 st fritidshus. - Hägnad, 6 km SV om anläggningsområdet med 96 st fritidshus. I Hägnad finns även plats för ca 100 husvagnar och ca 100 tält. - Dragskär, 10 km SSV om anläggningsområdet med ca 85 st fritidshus och ca 20 permanentbostäder. Inom Uthammars och Adriansnäs fritidsbostadsområden är ett tiotal hus i vardera området, permanentbostäder. Med permanentbostäder avses fastigheter i vilka det finns folkbokförda personer. Ett naturreservat är beläget inom kustområdet mellan Kråkelund och Eknö norr om anläggningsområdet. Baserat på ovanstående kan antalet personer som, utöver de som är folkbokförda, vistas i den inre beredskapszonen uppskattas till mindre än 3000.

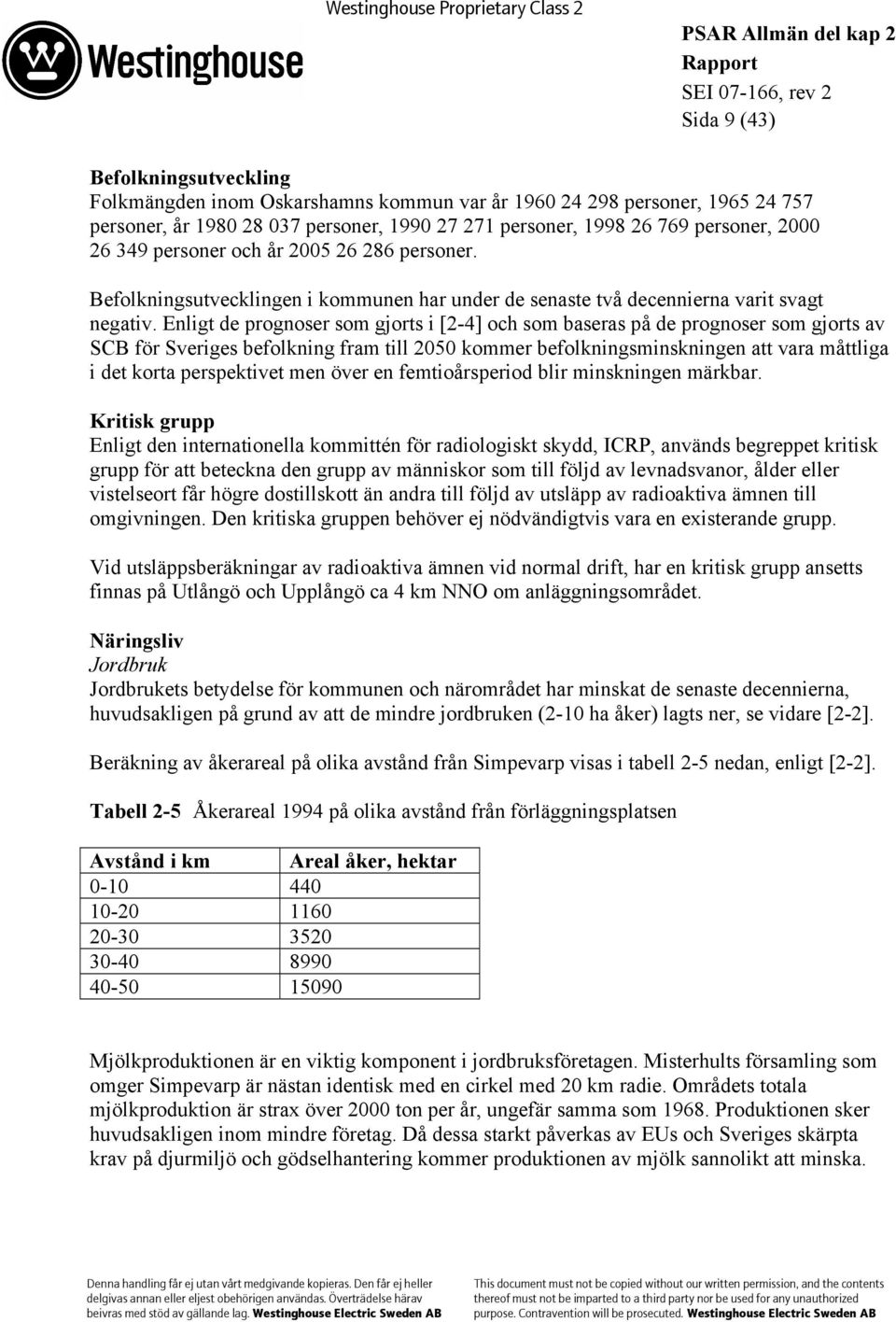

11 Sida 9 (43) Befolkningsutveckling Folkmängden inom Oskarshamns kommun var år personer, personer, år personer, personer, personer, personer och år personer. Befolkningsutvecklingen i kommunen har under de senaste två decennierna varit svagt negativ. Enligt de prognoser som gjorts i [2-4] och som baseras på de prognoser som gjorts av SCB för Sveriges befolkning fram till 2050 kommer befolkningsminskningen att vara måttliga i det korta perspektivet men över en femtioårsperiod blir minskningen märkbar. Kritisk grupp Enligt den internationella kommittén för radiologiskt skydd, ICRP, används begreppet kritisk grupp för att beteckna den grupp av människor som till följd av levnadsvanor, ålder eller vistelseort får högre dostillskott än andra till följd av utsläpp av radioaktiva ämnen till omgivningen. Den kritiska gruppen behöver ej nödvändigtvis vara en existerande grupp. Vid utsläppsberäkningar av radioaktiva ämnen vid normal drift, har en kritisk grupp ansetts finnas på Utlångö och Upplångö ca 4 km NNO om anläggningsområdet. Näringsliv Jordbruk Jordbrukets betydelse för kommunen och närområdet har minskat de senaste decennierna, huvudsakligen på grund av att de mindre jordbruken (2-10 ha åker) lagts ner, se vidare [2-2]. Beräkning av åkerareal på olika avstånd från Simpevarp visas i tabell 2-5 nedan, enligt [2-2]. Tabell 2-5 Åkerareal 1994 på olika avstånd från förläggningsplatsen Avstånd i km Areal åker, hektar Mjölkproduktionen är en viktig komponent i jordbruksföretagen. Misterhults församling som omger Simpevarp är nästan identisk med en cirkel med 20 km radie. Områdets totala mjölkproduktion är strax över 2000 ton per år, ungefär samma som Produktionen sker huvudsakligen inom mindre företag. Då dessa starkt påverkas av EUs och Sveriges skärpta krav på djurmiljö och gödselhantering kommer produktionen av mjölk sannolikt att minska.

12 Sida 10 (43) Fiske Det fiske som hör till Simpevarps och Ävrös byar har genom köp av byarnas jordbruksfastigheter förvärvats av OKG. En del av detta fiske arrenderas av tidigare ägare. Fiske efter ål och lax har tidigare varit en betydelsefull inkomstkälla för befolkningen i skärgården. En allmän nedgång i tillgången på fisk började redan på 1950-talet. Inom 10 km avstånd från Simpevarp är ett fåtal personer beroende av fisket för sin försörjning. Huvudsakliga fiskeriverksamheten sker då utanför 10 km zonen. Ett långsiktigt biologiskt kontrollprogram har visa att anläggningsområdets verksamhet inte negativt påverkar fisktätheten i omgivningen. Industri Närmaste industri är ABB Power Technology Products AB med produktionsenhet i Figeholm som tillverkar isoleringsmaterial för elektriska komponenter. Annan industri är inte planerad i omgivningen. Kommunikationer Vägar Från anläggningsområdet leder en ca 1 km lång enskild väg fram till väg nr 743. Denna väg ansluter till Europaväg 22 vid Fårbo, 11 km VSV om anläggningsområdet. Väg 743 trafikeras endast av lokala transporter medan E22 är en viktig trafikled med högsta underhållsprioritet. E22 och väg 743 har högsta bärighetsklass, BK1. Avstånd, mätt som bilväg, från anläggningsområdet är: - Oskarshamn 27 km - Västervik 63 km - Kalmar 103 km - Fårbo 12 km - Figeholm 9 km Vägförstärkningar har utförts på sträckan mellan anlägningsområdet och Oskarshamns järnvägsstation så att för närvarande laster på 330 ton kan tillåtas. Järnväg Närmaste järnvägsstation finns i Oskarshamn på 27 km bilväg från anläggningsområdet.

13 Sida 11 (43) Flygplatser Oskarshamns Flygplats är belägen vid Virkvarn, på 13 km avstånd från anläggningsområdet, vid Europaväg 22. Regelbunden trafik förekommer på sträckan Stockholm Oskarshamn. Flygplatsen är dimensionerad för propellerplan och affärsjetflygplan. Banlängden är 1500 m och går i nord-sydlig riktning. Inflygningsstråket till Virkvarn går ca 8 km från anläggningsområdet. Närmaste större flygplats som har reguljär jetplanstrafik finns i Kalmar på 85 km avstånd. Hamnar Förutom hamnen i Oskarshamn finns en hamn inom anläggningsområdet som ursprungligen anlades för kraftverkens behov. Hamnen har därefter byggts ut och anpassats till det transportsystem som används för transport av använt kärnbränsle och förbrukade härdkomponenter till Clink samt för transport av kärnavfall till SFR vid Forsmark. Om hamnen kommer att utnyttjas för transport av transportbehållare från Clink till slutförvaret anpassas transportsystemet efter detta. Hamnen ligger på ett avstånd av ca 1 km från O1/O2 och ca 2 km från Clink. Hamnen som är skyddad av en pir med vågbrytare kan ta emot fartyg med upp till 6 m djupgående. Vågbrytarens längd är 200 meter och kajen är försedd med dykdalber. Hamnen är försedd med en ro-ro-ramp som följer ISO-standarden Fixed Shore Ramp Class A. I hamnen finns faciliteter som el- och telefonanslutningar samt dricksvatten för fartygens behov. På kajplattan finns en kran för 100 tons lyftförmåga vid 15 m utliggning. Inseglingen sker i utprickad farled med naturligt djup fram till vågbrytaren. Till hjälp för angöring finns angöringsboj, enslinje och sektorfyr. Sjöfart Närmaste sjöfarled för fartygstransporter går ca 6 km från förläggningsplatsen. Farled för småbåtstrafik går utanför hamnen, ca 1 km från anläggningsområdet.

14 Sida 12 (43) 2.4 METEOROLOGI Meteorologiska data för förläggningsplatsen utvärderas utgående från närliggande väderstationer. Dessa stationer är belägna i Oskarshamn, 38 km norrut i Västervik, 85 km söderut i Kalmar och på Ölands norra udde 25 km öster om förläggningsplatsen. För lokal väderbevakning finns meteorologimast för mätning av vindriktning, vindhastighet, temperatur och lufttryck. Samtliga data i meteorologiavsnittet i form av normalvärden och extremvärden är hämtade från SMHI [2-3]. Meteorologiskt underlag för utsläppsberäkningar och spridning av luftburet radiologiskt material utarbetades på grundval av data från den meteorologiska masten på kraftverksområdet insamlade under 1978 och Lufttemperatur Den högsta temperatur som uppmätts i Oskarshamn (perioden ), Ölands norra udde (perioden ), Västervik (perioden ) och Kalmar (perioden ) är 33,2 C, 32,0 C, 34,0 C respektive 35,2 C. Den lägsta temperaturen är -34,6 C, -28,0 C, -33,1 C respektive -31,0 C. Dessa temperaturer registreras på speciella maximi- respektive minimi-termometrar och utgör de absoluta extremvärdena under varje dygn. Medeltemperaturen per månad i Oskarshamn (medelvärde för perioden ) är ca 16,5 C för den varmaste månaden, juli, och ca -2,5 C för de kallaste, januari och februari. I tabell 2-6 redovisas beräkningar av 100-års återkomsttid för högsta respektive lägsta temperaturer. Som underlag har data använts för perioden 1961-augusti Uppgifter för Oskarshamn är representativa för Simpevarp. Tabell 2-6 Beräknad maximi- och minimitemperaturer med återkomsttid på 100 år Mätstation Maximitemperatur C 100-års återkomsttid Minimitemperatur C 100-års återkomsttid Oskarshamn 33,8-30,6 Ölands norra udde 30,7-24,0 Västervik 35,0-30,3 Kalmar 35,8-27,0

15 Sida 13 (43) Nederbörd I tabell 2-7 anges normalnederbörd för Oskarshamn gällande för perioden och Uppgifterna är representativa för Simpevarp. Normal årsnederbörd är drygt 500 mm. Mest nederbörd faller i genomsnitt under månaderna juli-september. Minsta nederbördsmängderna faller i allmänhet under februari-mars. Tabell 2-7 Nederbördsstatistik för Oskarshamn Månad Normalnederbörd mm Normalnederbörd mm Januari Februari Mars April Maj Juni Juli Augusti September Oktober November December Året De största nederbördsmängderna under ett dygn eller under ännu kortare tid förekommer främst under sommarmånaderna och oftast i anslutning till åska. I tabell 2-8 anges den högsta uppmätta dygnsnederbörden vid närliggande mätstationer. Tabell 2-8 Högst uppmätta dygnsnederbörd Mätstation Tidsperiod Högst uppmätta dygnsnederbörd mm Oskarshamn ,1 Ölands norra udde ,0 Västervik ,9 Kalmar ,5

16 Sida 14 (43) Nederbördens maximala intensitet varierar starkt med nederbördstillfällets utsträckning i tiden. I samband med korta åskskurar kan den vara mycket hög, uppskattningsvis åtminstone 5 mm/minut, medan den under ett dygnslångt regn sällan är högre än 5 mm/timme. Den största 24-timmarsmängd som uppmäts i Sverige är 276 mm. Mätningen gjordes vid Rösjöstugan på norra delen av Fulufjället i Dalarna augusti Sannolikt har terrängen skapat en viss förstärkning av nederbörden uppe på fjället, varför det är osäkert om liknande mängder skulle kunna erhållas i en flackare terräng. I tabell 2-9 sammanställs beräknade nederbördsmängder under kortare tid än 24 timmar. Tabell 2-9 Beräknad nederbörd, mm, för olika varaktigheter och återkomsttider gällande Simpevarp Återkomsttid Varaktighet 10 minuter Varaktighet 60 minuter Varaktighet 24 timmar 100 år år 5,2 9,5 23 Vindar Vindsituationen påverkas naturligtvis av områdets kustnära läge, sjöbris eller andra termiska inflytanden som kan ge lokal vindkantring. Såväl vindriktning som vindhastighet uppvisar ofta stora och snabba växlingar kring ett medelvärde, det vill säga att vinden är byig. Man talar därför ofta om en medelvind som är ett medelvärde i allmänhet under 10 minuter. Vinden nära markytan avser i allmänhet förhållanden 10 meter över markytan. De mätstationer som används är Ölands norra udde och Kalmar. Vindhastigheterna bedöms vara lägre i Simpevarp än vid Ölands norra udde, främst gällande vindar från väst. Däremot kan man räkna med något högre jämfört med Kalmar. Vindrosor är baserade på observationer utförda vid Ölands norra udde och vid Kalmar flygplats, bilaga 2-7 och bilaga 2-8. Vindrosorna visar en klar övervikt för vindar från syd till väst. Vindhastigheter över 15 m/s på 10 m höjd förekommer sällan och då vanligen från väst. I Sverige har medelvindhastigheter på högst m/s uppmätts vid kusterna och i fjälltrakterna. I fjällen har byvindar på 81 m/s uppmätts vid Tarfalastationen. Eftersom det bedöms sannolikt att de extrema vindstötarna vid Tarfalastationen delvis orsakas av topografin vid platsen och i mer ordinär terräng utanför fjällområdet, torde så extrema momentana vindhastigheter inte kunna förekomma annat än i tromber.

17 Sida 15 (43) Tromber Tromber kan uppstå var som helst i landet, men sannolikheten är troligen något större i de åskrikare delarna av södra Sverige, än i landets norra del. Tromber är alltid mycket lokala till sin natur och den intensiva virvelns diameter uppgår som regel till något hundratal meter. När en tromb väl har bildats är den dock relativt långlivad, och det finns flera fall beskrivna, där dess härjningar kunnat följas på en sträcka av några mils längd. I tromber torde vindhastigheter på drygt 100 m/s ha förekommit i Sverige. Antalet tromber bedöms i genomsnitt vara 10 per år i Sverige. I genomsnitt antas ca 5 km 2 per år drabbas av en tromb med en vindhastighet på minst 75 m/s. Sannolikheten för att en valfri plats drabbas under ett år skulle då vara 1 på Extremvindhastigheter vid Simpevarp har beräknats för två olika höjder över mark. De beräknade extremvindarna i tabell 2-10 är de högsta värdena som med 99 % sannolikhet underskrids under ett år, eller med andra ord de vindhastigheter som återkommer en gång vart 100:e år. Som jämförelse ges i tabell 2-11 även de värden som överskrids en gång per år. Med medelvind avses ett medelvärde under 10 minuter, medan byvinden är ett medelvärde under 3 sekunder. Tabell 2-10 Beräknade extremvindhastigheter med återkomsttid 100 år, på två höjder över mark, vid Simpevarp Höjd meter över mark Medelvindhastighet m/s Byvindhastighet m/s 10 24,7 39, ,2 48,7 Tabell 2-11 Beräknade extremvindhastigheter med återkomsttid 1 år, på två höjder över mark, vid Simpevarp Höjd meter över mark Medelvindhastighet m/s Byvindhastighet m/s 10 17,9 28, ,4 35,1 För extremvindberäkning har SMHIs beräkningsprogram utnyttjats. Som underlag för beräkningarna krävs dels vindinformation, som basvind och riktningskoefficienter och dels en detaljerad beskrivning av markytans råhet och topografi. Sådan information har tagits fram för området vid förläggningsplatsen [2-3]. Riktningskoefficienterna beskriver vindens riktningsvariation och utgörs av omräkningsfaktorer för extremvind avseende olika vindriktningar.

18 Sida 16 (43) Lufttryck och Lufttrycksförändringar Lufttrycket ligger i allmänhet mellan 950 och 1050 hpa. Vid enstaka tillfällen kan dessa gränser under- respektive överskridas. De lägsta lufttryck som uppmätts i Sverige är 937,2 hpa och det högsta är 1063,8 hpa. De lägsta och högsta lufttrycken har störst frekvens under vintermånaderna. Det betyder att det också är större variationer under dessa månader. En lufttrycksförändring på ca 10 hpa/h har observerats i Skandinavien. Ett sådant tryckfall bedöms kunna förekomma ungefär 1 gång på 100 år. Över Atlanten har en tryckförändring på 35 hpa/h iakttagits i samband med ett mycket djupt lågtryck. En förändring av denna storleksordning är ytterst ovanlig och kan gälla som en ungefärlig gräns för snabb lufttrycksförändring över Sverige. Kylluftkvalitet Förändringar i kylluftkvaliteten kan orsakas dels av nederbörd, dels av föroreningar eller föremål i luften. Om man förutsätter maximal nederbördsintensitet som 25 mm per 10 minuter med förekomst en gång per hundra år och att dropparnas fallhastighet är 9 m/s, får man med sannolikheten 1/100 år ett vatteninnehåll i luften på ca 5 g/m 3. För snö gäller något lägre värde, omkring 3 g/m 3. Maximalt möjligt vatteninnehåll i regn respektive snö är 7-10 respektive 6-8 g/m 3. Vattenhalten i dimma är i normala fall omkring 0,1 g/m 3 men kan nå 0,5 g/m 3. Föroreningar i form av giftiga, korrosiva eller frätande ämnen kan knappast förekomma i luften då sådana ämnen inte hanteras i stor skala inom ett avstånd av 20 km från området. Den atmosfäriska utspädningen av utsläpp från längre bort liggande industrier är mycket stor. Blockering av luftfilter med biologiskt material (pollen) anses ha låg sannolikhet. Extrema populationsexplosioner av småinsekter förekommer inte i regionen. Vintertid förekommer det att intagsfiltren sättes igen vid ymnigt snöfall, vilket kräver skottning och/eller tillfällig bypass av luft förbi filtren.

19 Sida 17 (43) Blixturladdningar Normalt bestäms normalblixten så att 10 % av alla blixtar medför större risk än normalblixten. Vid kärnkraftverk brukar man använda definitionen på normalblixt så att 2 % av alla blixtar kan beräknas medföra större effekter. I tabell 2-12 ges data för de bägge normalblixtarna. Värdena bygger på IEC standard , enligt [2-3]. Tabell 2-12 Andel blixtar med ogynnsammare värden 10% 2% Total tid t 0 (s) 0,4 0,9 Stigtid t 1 ( sek) 0,9 0,7 Ryggtid (halvvärde) t 2 ( sek) Antal strömstötar per blixt N 7 12 Laddning Q (As) Strömmax I (ka) (stöt nr 1) Branthet di/dt (ka/ sek) (stöt nr 2) Högsta värden på N, I och di/dt förekommer ej i samma blixt, den verkliga säkerhetsgraden är därför högre än 90 % respektive 98 %, enligt [2-3].

20 Sida 18 (43) 2.5 HYDROLOGI Samtliga data i hydrologiavsnittet i form av normalvärden och extremvärden är hämtade från SMHI [2-3] om ej annat anges. Vattenstånd Genomsnittlig marknivå på Simpevarpshalvön är 6 m ö h. Variationen av vattenståndsnivån för Östersjön styrs av in- och utflöden genom Öresund och de danska bälten samt av tillflöden från floderna. Volymen av flödena genom sunden styrs av lufttrycksvariationer samt tillhörande vindförhållanden. Vid kraftiga vindar från väst till nordväst sker de kraftigaste inflödena och vindar från ost till nordost orsakar motsvarande utflöden. Ihållande högtrycksläge över Östersjön ger generellt lågt vattenstånd. Även lokalt påverkas vattenstånden av vinden. Vinden orsakar en vindström i det underliggande havet med en riktning något till höger om vindriktingen (på grund av jordrotationen). Det innebär att kuster med pålandsvind får tillfälligt ett högre vattenstånd som vid hårda vindar kan vara högst märkbart. Ett omfattande oväder som orsakat högt vattenstånd på detta sätt ger ofta upphov till en seiche. Vatten som dämts upp mot en kust strömmar tillbaka och höjer vattenståndet på motsatta kusten. Denna våg kan fortsätta att slå fram och tillbaka under flera dygn under allt minskande intensitet. Särskilt påverkas långa trattformiga vikar av vind och seicher genom att vattenmassorna tvingas in i ett allt smalare utrymme och vattenståndet blir i sin tur ännu högre. Vissa väderförhållanden är knutna till vissa årstider vilket återspeglas i vattenståndsvariationer under en årscykel. Eftersom det finns otaliga kombinationer av denna påverkan kan vattenstånden variera i hög grad på ett och samma ställe och det krävs långvariga mätserier för att med stor säkerhet bestämma extremnivåerna. Vattenståndet har registrerats i Oskarshamn sedan 1975 och representerar ganska väl vattenståndet utanför Oskarshamnsverket. Det högsta vattenståndet uppmättes i januari 1983 till +100 cm över medelvattenytan. Det lägsta vattenståndet uppmättes november 1979 till -75 cm under medelvattenytan. I tabell 2-13 redovisas månadsvisa variationer av medelvattenståndet i förhållande till medelvattenytan i cm för Oskarshamn. Tabell 2-13 Månadsvisa variationer av medelvattenståndet i förhållande till medelvattenytan i cm för Oskarshamn jan feb mar april maj juni juli aug sept okt nov dec

21 Sida 19 (43) För att finna vattenståndets extremvärden utnyttjas de mätningar som utförts under åren vid Ölands norra udde. Karakteristiska värden i förhållande till medelvatten (MW) anges i tabell 2-14 uttryckt i cm. Tabell 2-14 Extremvärden för vattenstånd vid Ölands norra udde under perioden Landhöjningskoefficient 0,11 cm/år (för omräkning till byggnadshöjd, se nedan nivåmätsystem). Observerat relativt MW RH 00 nivå [cm] RH 70 nivå [cm] År nivå [cm] HHW MHW MW MLW LLW DW HHW = Högsta högvattenstånd MHW = Medelhögvattenstånd (Medel av årens högsta W) MW = Medelvattenstånd (=0) MLW = Medellågvattenstånd (Medel av årens lägsta W) LLW = Lägsta lågvattenstånd DW = Differens mellan högsta och lägsta vattenstånd RH00 = Rikets höjdsystem Mätsystem som infördes i Sverige år RH70 = Rikets höjdsystem Mätsystem som infördes i Sverige 1970 och som används numera. Nivåmätsystem Angiven nivå för byggnader och dylikt hänför sig till ett nivåsystem vars nollplan ligger 100 m under Rikets höjdsystem av år 1900 (RH00). Nivån m motsvarar således 0 m i RH00. Byggnadernas nivåsystem är en lokal storhet vilket antogs under byggnadstiden för att inte behöva ange negativa nivåer. 101,00 m i byggnadshöjd motsvarar således cm i RH 00 och +101 cm i RH70. 99,00 m i byggnadshöjd motsvarar 100 cm i RH00 och 99 cm i RH70. Detta utan korrigering för landhöjningskoefficienten.

22 Sida 20 (43) Strömmar Östersjön är ett utpräglat bräckvattenhav. Det präglas av sin fjordkaraktär med trång grund mynning och stort sötvattentillflöde. Ytströmmen är i stort sett vindberoende och av växlande riktning. Jordrotationen ger upphov till en svag moturscirkulation. Detta innebär en svag genomsnittlig sydgående transport längs den svenska kusten. Vattenståndsskillnader mellan norra och södra Östersjön ger också upphov till en drivning av strömmen. Ett högre vattenstånd i Landsort jämfört med Karlskrona genererar en sydgående ström. Den mest betydelsefulla faktorn för strömmens riktning är vinden. Under perioden genomfördes strömmätningar utanför Ävrö vid Oskarshamnsverket. Resultaten från dessa visade på kustparallella strömmar med typiska hastigheter på cirka 10 cm/s. Kortvarigt uppmättes hastigheter på cirka 50 cm/s. Strömmens riktningsfördelning stämde väl överens med vindens riktningsfördelning. Under perioden uppmättes 55% nordgående ström och 45% sydgående. Under samma period blåste vinden från intervallet väst till ost 52% av tiden. SKB har utfört strömmätningar i området utanför Simpevarp från oktober 2004 till april 2005 [2-3]. Dessa mätningar visar att strömhastigheten för det mesta är lägre än 10 cm/s. Under kortare perioder (upp till ett par dagar) har strömhastigheter upp emot cm/s registrerats på djup mindre än 10 meter. Strömmens riktning har varierat stort under mätperioden. Kylvattentemperatur De högsta uppmätta naturliga vattentemperaturerna i området utanför Oskarshamnsverket är för ytvatten 27 C, på 10 meters djup 22 C och på 20 meters djup 20 C. Värdena representerar högsta uppmätta värden från perioden De maximala temperaturerna har ingen längre varaktighet. De inträffar enstaka dagar. Mätningar av temperaturen under senare år ( ) har genomförts av Kalmar läns kustvattenkommitté. Dessa data visar inte högre temperatur än ovan angivna maxtemperaturer. Lägsta temperaturer är för ytvatten mellan +1 C ner till fryspunkten som är ca -0,6 C och för 20 meters djup inte lägre än +0,5 C. Varaktigheten av dessa temperaturer är månadsskala. Kylvattenkvalitet Östersjön innehåller bräckt vatten. Salthalten vid Oskarshamnsverket är ca 0,8 %. Ingen verksamhet som kan ge föroreningsutsläpp finns i närheten av Simpevarp. Inga föroreningar har konstaterats under perioden då Kalmar Läns Kustvatten-kommitté genomfört undersökningar i vattenområdet. Största risken för försämrad kvalitet på kylvattnet torde utgöras av risken för fartygshaveri till havs, exempelvis av fartyg med olja i lasten.

23 Sida 21 (43) Fisk förekommer i störst mängd på hösten. Extrema fiskmängder kan förekomma, dock inte tillräckligt för att blockera en kylvattenkanal men tillräckligt för att orsaka igensättningar i rensverk och kylare. Varaktigheten av hög fisktillströmning är 1-5 dygn. Maneter kan tidvis förekomma och orsaka samma problem. De förs in med ostliga vindar under ca 1 vecka varje höst. Musselpåväxning i intagskanaler förekommer. Vid flödesavbrott dör musslorna av syrebrist. Vid återgång till normal drift förs skalen vidare in i systemen. Musslorna kan också transporteras in i sitt larvstadium då de passerar rensverket obehindrat. De sätter sig sedan på ytor och tillväxer. Växtmaterial kan också föras in mot kusten vid höststormar och orsaka problem i rensverk. Isförhållanden I kustområdet vid Simpevarp inträffar isläggning normalt i början av februari och tidigast i början av januari. Islossning inträffar normalt i slutet av mars och senast i slutet av april. Istjockleken uppgår normalt till mellan 15 och 20 cm och maximalt till 45 cm. Iskravning kan uppstå vid kraftig vind i samband med minusgrader och öppet vatten. Vattentemperaturen är vid dessa tillfällen ca 0 C. Iskristaller bildas i vattenytan och förs på grund av turbulens ner flera meter djupt i vattnet. Iskristallerna klumpas ihop och kan fastna på konstruktioner under vattenytan. Vid kulingvindar kan de föras ner till 10 meters djup. Kraftig isbark kan bildas på gallren vid kylvattenintag på dessa djup. Detta minskar genomströmningsytan och kan ge nivåskillnad över intagsgallret. Störst risk för iskravning finns från början av januari till mitten av mars. Förutsättningar för iskravning föreligger åtminstone några dygn varje vinter. Har ett tunt istäcke bildats i skärgården bryter isen lätt upp vid kraftig pålandsvind. Ett sammanpackat issörjebälte, så kallat stampisvall, bildas vid fastiskanten. Vattenbemängd issörja trycks ner åtskilliga meter, 6-7 meter djupt har uppmätts. Fenomenet är vanligast i vikar eller inlopp som vetter mot havet utan skyddande grund eller små öar. Den fasta isen som bildas under stränga vintrar kommer inte att utgöra något problem för tillgången till kylvatten till anläggningen, då tjockleken på istäcket inte överstiger en meter. Kylvattenintag/utsläpp Kylvattenintaget för Clink ligger på Simpevarpshalvöns södra del och vattnet leds via grovgaller i intagskanalen till intagsbyggnadens två rensstråk. Risken för igensättning av intaget är eliminerad genom att det är dimensionerat för de isförhållanden m m som kan förekomma. Utloppet från Clink leds till kylvattenutloppet för O1 och de flöden som tillkommer ger marginella bidrag till uppvärmningen i förhållande till de från kraftverken. Redovisning av värmeutsläpp och miljöpåverkan sker genom det miljökontrollprogram som verksamheten är ålagd att genomföra. ering sker till Länsstyrelse och Naturvårdsverket.

24 Sida 22 (43) Övrigt Förläggningsplatsen genom dess läge vid Östersjön berörs inte av tidvatten, stormar som orsakar flodvågor eller hastiga översvämningar. I närheten av förläggningsplatsen finns inga dammanläggningar som kan påverka säkerheten. Grundvattenförhållanden Simpevarpshalvön är uppbyggd av bergarter med låg vattenföring och grundvattnets rörelser är sannolikt begränsade till berggrundens svaghetszoner. Grundvattennivåer som studerats [2-4] visar sig följa topografin relativt väl. I det kustnära området har relativt djupt liggande grundvatten en salthalt på 1-2 %, vilket tillsammans med vattnets kemiska sammansättning indikerar relikt vatten. Utförda undersökningar har indikerat att berget har mycket ringa vattenföring. Grundvattennivån är belägen i höjd med eller något högre än Östersjöns yta. Råvattentäkt Råvatten hämtas från sjön Götemaren, belägen ca 8 km NNV om Simpevarp. Vattnet leds i en delvis landförlagd, delvis havsförlagd ledning från en pumpstation vid sjön direkt till vattenverket i Simpevarp. Götemarens vatten är mycket rent eftersom den inte besväras av några utsläpp från omgivningen. För närvarande finns inga andra uttag av konsumtionsvatten från sjön. Sjön som är ca 270 ha stor rymmer inom mindre än 10 cm nivåskillnad ett års råvattenbehov för anläggningarna på Simpevarpshalvön. Tillåtet uttag, 23 l/s räknat som årsmedelvärde, är nästan tre gånger större än årsbehovet. Största djupet i sjön är ca 15 meter. Avloppsvatten Avloppsvatten från anläggningen delas upp i aktiva avloppsvatten, sanitärt avloppsvatten och dagvatten. Processvatten behandlas i reningsanläggning på Clab innan det förs via kylvattentunnlarna till Hamnefjärden. Sanitärt avloppsvatten behandlas i anläggningen för sanitärt avlopp på norra delen av halvön innan det förs ut i Hamnefjärden. Dagvatten leds direkt till havet. Vattenmagasin Söråmagasinet innehåller sötvatten som en reserv för den ordinarie råvattentäkten. Söråmagasinet har skapats genom att valla in en del av havsviken Hamnefjärden som därefter tömts på havsvatten. Magasinet hålls fyllt via inpumpning från den närbelägna Laxemarån. Magasinet innehåller ca m 3 vatten, tillräckligt för åtminstone 5 månaders normal förbrukning för anläggningarna på Simpevarpshalvön.

25 Sida 23 (43) 2.6 GEOLOGI Regionalt Oskarshamns kommun tillhör geologiskt sett det ca 1800 miljoner år gamla djupbergarter tillhörande transskandinaviska magmatiska bältet (TMB), vilket sträcker sig från sydöstra Sverige upp genom Värmland in i södra Norge. Bergarterna utgörs till största delen av graniter till monzoniter, en grupp bergarter som i sydöstra Sverige brukar benämnas Smålandsgranit. Smålandsgraniterna varierar i färg från grå till röd och kornstorlek från medelkornig till grovkornig. Både jämnkorniga och porfyriska varianter förekommer. I det senare fallet består bergarten av större fältspatkristaller i en finkornig grundmassa. Tillsammans med Smålandgraniten förekommer associerade, men underordnande vulkaniska bergarter och basiska djupbergarter. Ett markant inslag i områdets berggrund är smala gångar eller oregelbundna småsprickor av finkornig granit. Den finkorniga graniten är genomgående mera sprickrik och vattenförande än den mera grovkorniga Smålandsgraniten [2-5]. Lokalt Berggrunden på anläggningsområdet beläget på Simpevarpshalvön domineras helt av två kategorier bergarter. Den ena är olika typer av Smålandsgranit. Den andra går under beteckningen metavulkanit-vulkanit vari ingår olika finkorniga grå till gråsvarta bergarter. Vulkaniterna är ofta genomsatta av granit i ett oregelbundet mönster och denna påverkan har medfört att vulkaniterna till stor del omkristalliserats och fått en mer granitisk prägel. Speciellt gäller detta Clink-området där bergarten närmast karakteriserats som en bland-bergart mellan vulkanit och granit. Östra delen av halvön, där reaktoranläggningarna är belägna, domineras av medelkornig gråröd granit med svag foliation (skiffrighet). Bergmassan av granit och vulkanit genomsätts av yngre finkornig granit (aplit) och i vissa fall också av pegamit, i form av gångar eller oregelbundna sliror [2-5]. Goda kunskaper om berggrunden i Simpevarpsområdet har erhållits i samband med utbyggnad av olika berganläggningar som t ex kylvattentunnlar för reaktorerna, olika bergrum (Clab, BFA) och den 3600 m långa Äspö-tunneln ned till 460 m djup [2-5]. Anläggningarna på Simpevarpshalvön har genomgående kunnat byggas i berg av god kvalitet med ringa till måttlig vattenföring. Flertalet av de sprickzoner som påträffats har en relativt obetydlig bredd (1-2 m) med orientering i östvästlig eller nordostlig riktning och brant stupning.

26 Sida 24 (43) I samband med att Clab byggdes gjordes bergspänningsmätningar i borrhål KSI11 (1979). Inför utbyggnaden av Clabs förvaringsdel gjordes ytterligare mätningar, denna gång på två nivåer i borrhål KSI32. Avståndet mellan de två borrhålen är ca 40 m. I samband med bergspänningsmätningar och de bergmekaniska analyserna inför byggandet av Clab har ett antal bergmekaniska parametrar (enaxiell tryckhållfasthet, E-modul och Poissons tal) bestämts genom laboratoriemätningar på bergprover [2-5]. Resultatet sammanfattas i tabell Tabell 2-15 Resultat av bergmekaniska parametermätningar (medelvärde av 6-10 prover) Prov Tryckhållfasthet (MPa) E-modul (GPa) Poissons tal KSI32 (granit) ,29 KSI32 (metavulkanit) ,28 KSI03, 03, 06 (metavulkanit) ,27 KSI10 (metavulkanit) Clab 1 (botten) ,21-0,23 För uppförandet av Ink har dessutom en byggbarhetsanalys av bergschakt genomförts [2-28]. Analysen visar att den föreslagna layouten är möjlig att genomföra. Sammanfattningsvis bedöms berggrunden inom anläggningsområdet ha goda egenskaper ur mekanisk stabilitetssynpunkt [2-4].

27 Sida 25 (43) 2.7 SEISMOLOGI Inledning De seismologiska förutsättningar på förläggningsplatsen framgår i [2-6]. Ett jordskalv är en hastig rörelse längs ett sprickplan. Skalvet alstras av spänningar i jordskorpan, som regel på grund av långsamma deformationer under lång tid men även hastiga förlopp, som att fylla en nybyggd damm, kan orsaka jordskalv. När spänningarna byggts upp till den gräns där friktionen på sprickan inte längre förmår stå emot är jordskalvet ett faktum. Jordskalv sker som regel på redan befintliga sprickor eller sprickzoner eftersom berggrunden innehåller ett stort antal sprickor med olika orientering och det är spänningsmässigt lättare att förskjuta en redan existerandespricka än att skapa en ny. Hur stort ett jordskalv är beror på flera omständigheter som sprickplanets yta, förskjutningens storlek och bergets elastiska egenskaper. Eftersom jordskorpan bara är spröd i sin översta del, och eftersom den delen har en begränsad styrka, finns det gränser för hur stor ett jordskalv kan bli. Det största skalv som uppmätts hade en (Richter) magnitud på 9.5 och därmed en förskjutning på några tiotals meter längs en förkastning med flera hundra kilometers längd och tiotals kilometers bredd (djup). Jordskalv har bara observerats instrumentellt under ca 100 år. Denna korta observationstid utgör i många områden med låg frekvens av stora skalv, inklusive Sverige, ett problem för uppskattningen av jordskalvsrisk. Man har dock hunnit observera ett tydligt samband mellan jordskalvens magnitud och deras antal, en magnitudenhets ökning motsvarar ca en faktor tio färre i antal skalv. Sambandet, som kallas Gutenberg-Richter-sambandet, används flitigt i alla bedömningar av jordskalvsrisker. Regional tektonik och regionala spänningsförhållanden Den övervägande delen av världens jordskalv sker längs kanterna på de stora tektoniska plattorna. Sverige ligger långt ifrån en plattgräns, den närmaste är den Mittatlantiska ryggen, och är därmed att betrakta som ett område med låg seismisk aktivitet. Dessutom ligger Sverige på en mycket gammal och stabil del av jordskorpan, den s.k. Baltiska skölden, vilket gör att aktiviteten generellt sett är lägre än i motsvarande yngre områden. Det är därför högst osannolikt att Sverige skulle drabbas av ett stort, magnitud 8-9, jordskalv på den tidsskala som är relevant här (100 år). I Sverige domineras spänningarna på jordskalvsrelevant djup, under ca 1 km, av tektoniska spänningar från den Mittatlantiska ryggen, något som observerats både seismiskt [2-20] och i djupa borrhål [2-17, 2-23]. Närmare jordytan visar både wireline- och overcoringmätningar att spänningstillståndet kan variera betydligt både i storlek och riktning, men att det ändå finns en tendens till att båda de horisontella spänningarna är större än den vertikala [2-23].
