För säker och korrekt användning, läs avsnittet Säkerhetsinformation innan du använder maskinen. Bruksanvisning

Storlek: px
Starta visningen från sidan:

Download "För säker och korrekt användning, läs avsnittet Säkerhetsinformation innan du använder maskinen. Bruksanvisning"

Transkript

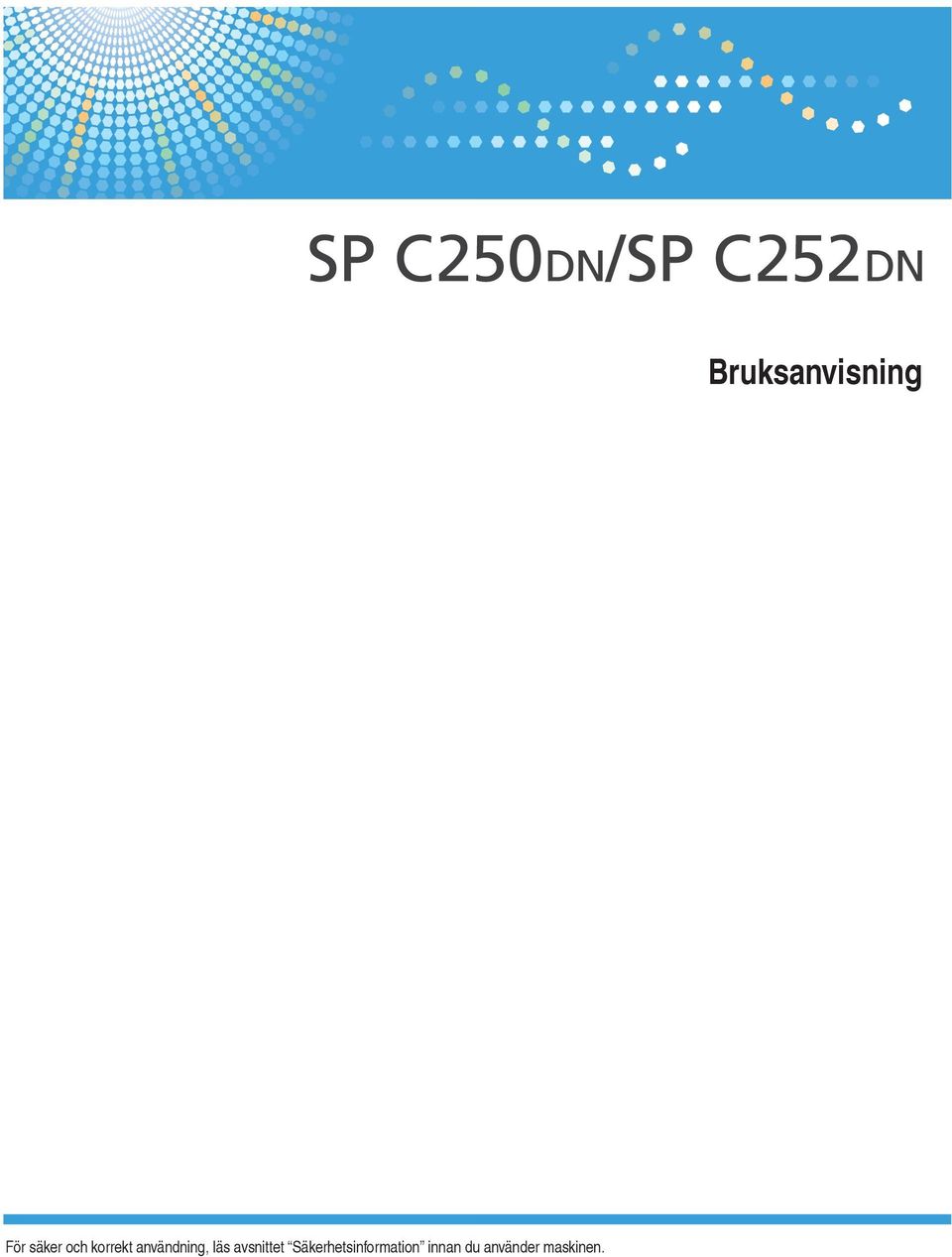

1 För säker och korrekt användning, läs avsnittet Säkerhetsinformation innan du använder maskinen. Bruksanvisning

2

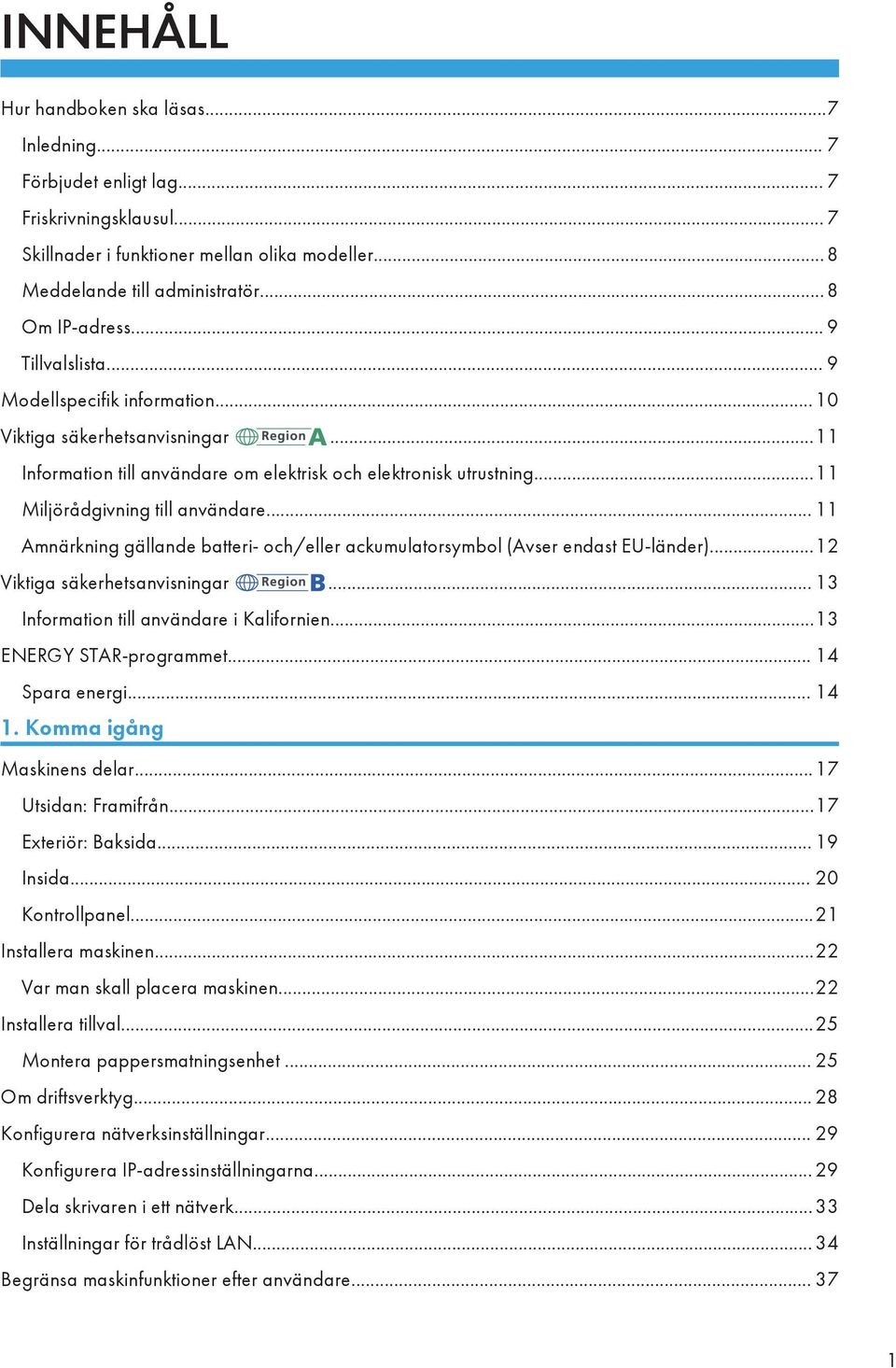

3 INNEHÅLL Hur handboken ska läsas...7 Inledning... 7 Förbjudet enligt lag... 7 Friskrivningsklausul... 7 Skillnader i funktioner mellan olika modeller... 8 Meddelande till administratör... 8 Om IP-adress... 9 Tillvalslista... 9 Modellspecifik information...10 Viktiga säkerhetsanvisningar...11 Information till användare om elektrisk och elektronisk utrustning...11 Miljörådgivning till användare Amnärkning gällande batteri- och/eller ackumulatorsymbol (Avser endast EU-länder)...12 Viktiga säkerhetsanvisningar Information till användare i Kalifornien...13 ENERGY STAR-programmet Spara energi Komma igång Maskinens delar...17 Utsidan: Framifrån...17 Exteriör: Baksida Insida Kontrollpanel...21 Installera maskinen...22 Var man skall placera maskinen...22 Installera tillval...25 Montera pappersmatningsenhet Om driftsverktyg Konfigurera nätverksinställningar Konfigurera IP-adressinställningarna Dela skrivaren i ett nätverk...33 Inställningar för trådlöst LAN Begränsa maskinfunktioner efter användare

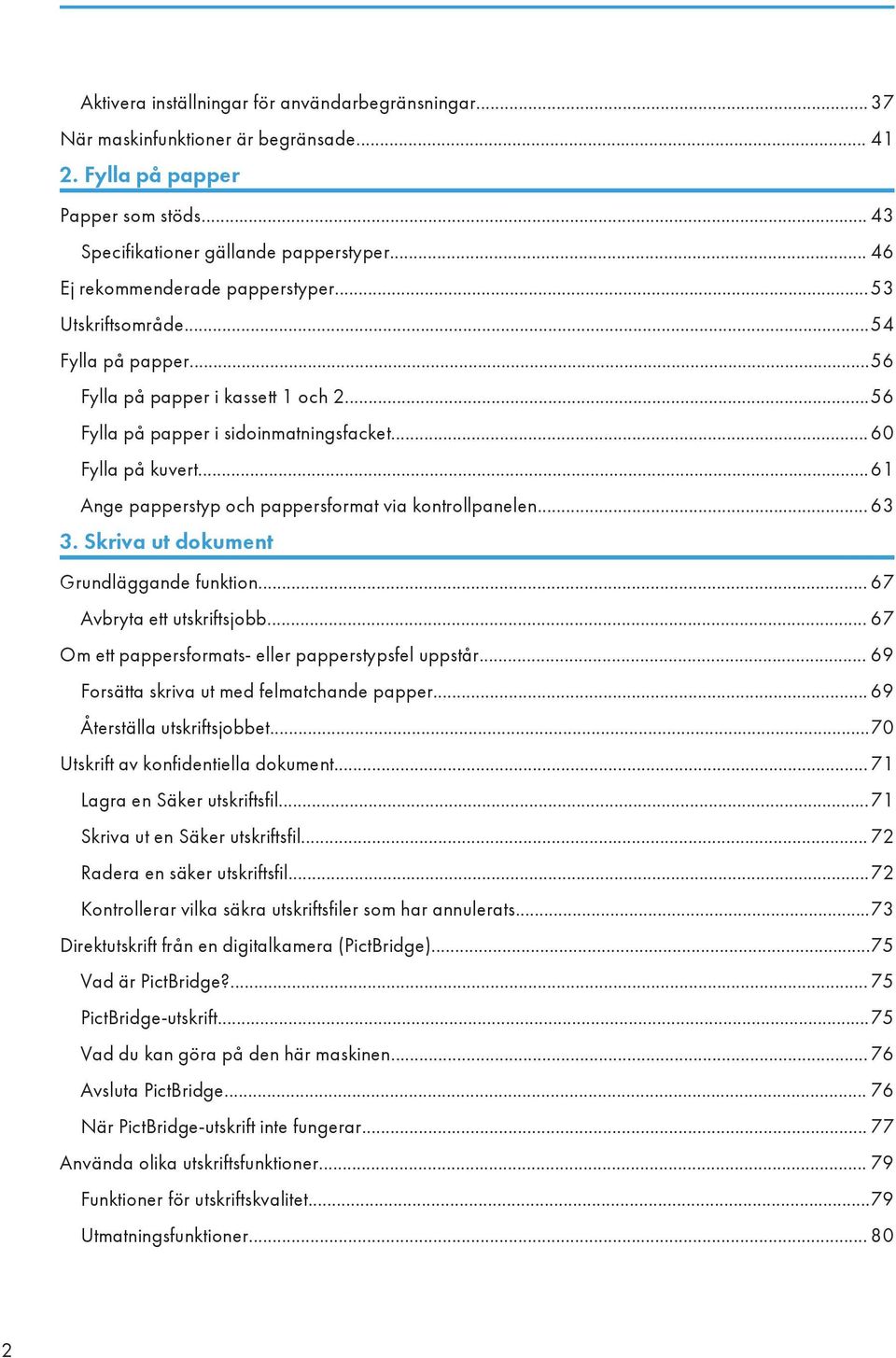

4 Aktivera inställningar för användarbegränsningar När maskinfunktioner är begränsade Fylla på papper Papper som stöds Specifikationer gällande papperstyper Ej rekommenderade papperstyper...53 Utskriftsområde...54 Fylla på papper...56 Fylla på papper i kassett 1 och Fylla på papper i sidoinmatningsfacket Fylla på kuvert...61 Ange papperstyp och pappersformat via kontrollpanelen Skriva ut dokument Grundläggande funktion Avbryta ett utskriftsjobb Om ett pappersformats- eller papperstypsfel uppstår Forsätta skriva ut med felmatchande papper Återställa utskriftsjobbet...70 Utskrift av konfidentiella dokument Lagra en Säker utskriftsfil...71 Skriva ut en Säker utskriftsfil Radera en säker utskriftsfil...72 Kontrollerar vilka säkra utskriftsfiler som har annulerats...73 Direktutskrift från en digitalkamera (PictBridge)...75 Vad är PictBridge? PictBridge-utskrift...75 Vad du kan göra på den här maskinen Avsluta PictBridge När PictBridge-utskrift inte fungerar Använda olika utskriftsfunktioner Funktioner för utskriftskvalitet...79 Utmatningsfunktioner

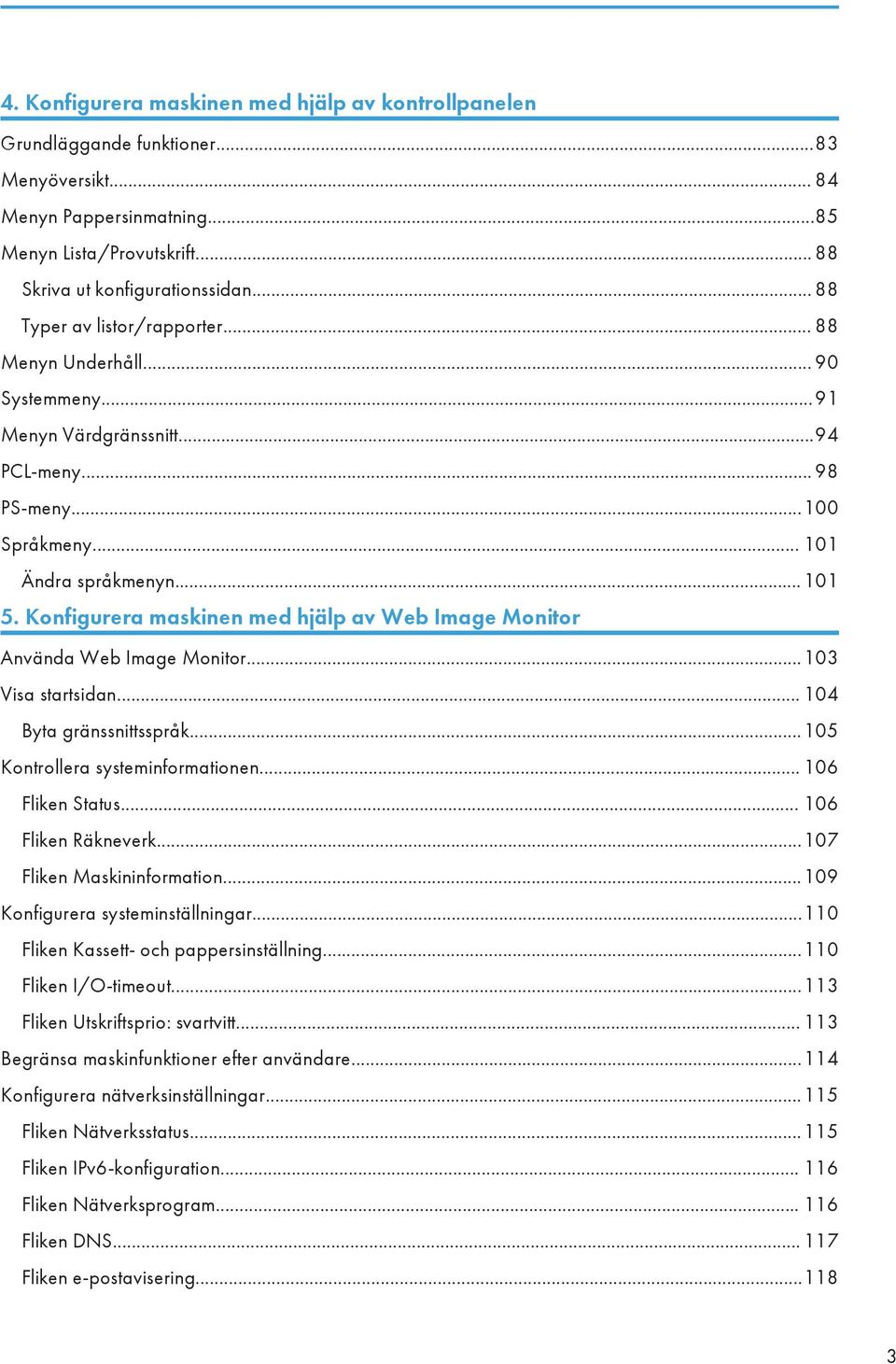

5 4. Konfigurera maskinen med hjälp av kontrollpanelen Grundläggande funktioner...83 Menyöversikt Menyn Pappersinmatning...85 Menyn Lista/Provutskrift Skriva ut konfigurationssidan Typer av listor/rapporter Menyn Underhåll Systemmeny...91 Menyn Värdgränssnitt...94 PCL-meny PS-meny Språkmeny Ändra språkmenyn Konfigurera maskinen med hjälp av Web Image Monitor Använda Web Image Monitor Visa startsidan Byta gränssnittsspråk Kontrollera systeminformationen Fliken Status Fliken Räkneverk Fliken Maskininformation Konfigurera systeminställningar Fliken Kassett- och pappersinställning Fliken I/O-timeout Fliken Utskriftsprio: svartvitt Begränsa maskinfunktioner efter användare Konfigurera nätverksinställningar Fliken Nätverksstatus Fliken IPv6-konfiguration Fliken Nätverksprogram Fliken DNS Fliken e-postavisering

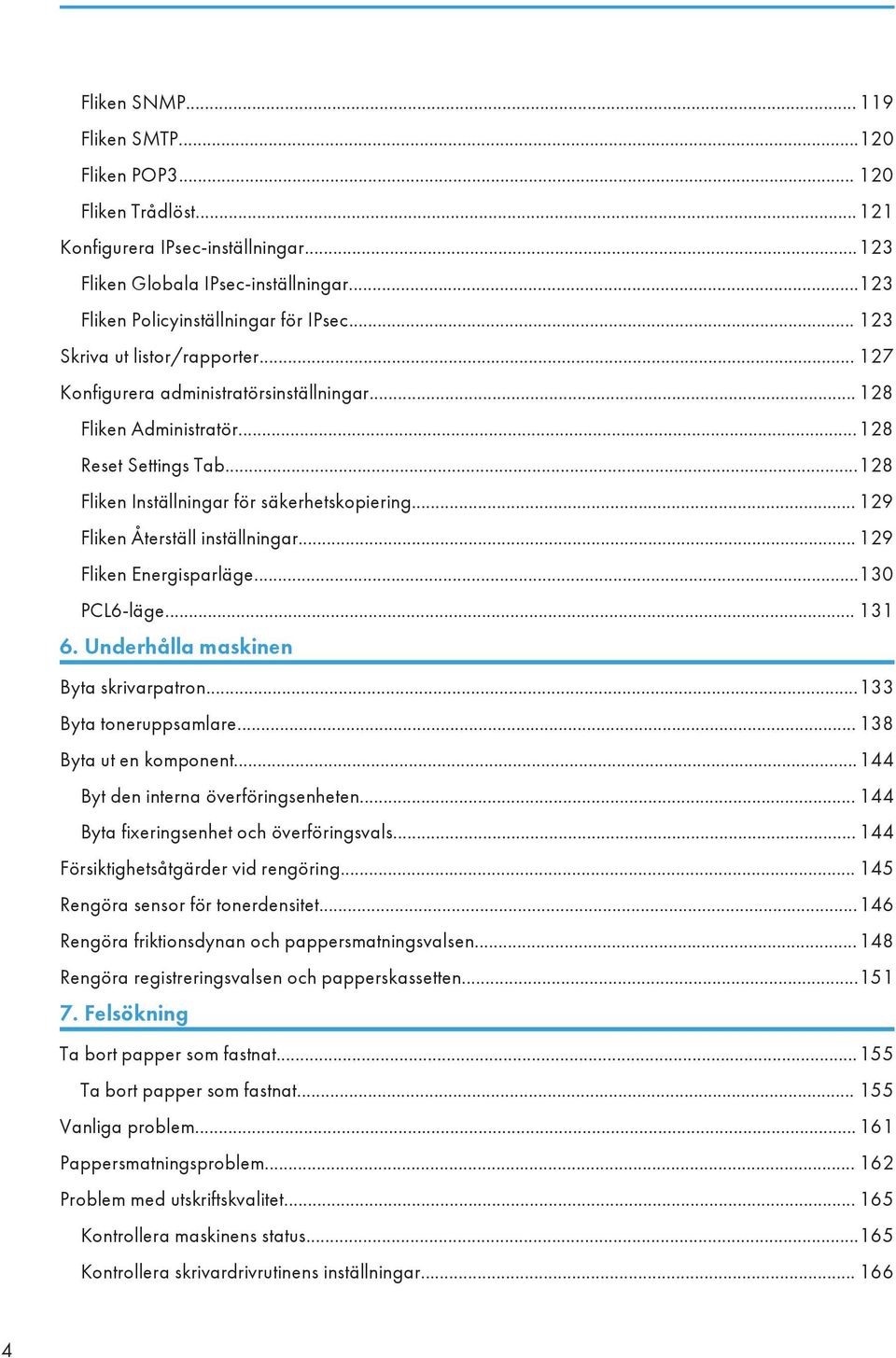

6 Fliken SNMP Fliken SMTP Fliken POP Fliken Trådlöst Konfigurera IPsec-inställningar Fliken Globala IPsec-inställningar Fliken Policyinställningar för IPsec Skriva ut listor/rapporter Konfigurera administratörsinställningar Fliken Administratör Reset Settings Tab Fliken Inställningar för säkerhetskopiering Fliken Återställ inställningar Fliken Energisparläge PCL6-läge Underhålla maskinen Byta skrivarpatron Byta toneruppsamlare Byta ut en komponent Byt den interna överföringsenheten Byta fixeringsenhet och överföringsvals Försiktighetsåtgärder vid rengöring Rengöra sensor för tonerdensitet Rengöra friktionsdynan och pappersmatningsvalsen Rengöra registreringsvalsen och papperskassetten Felsökning Ta bort papper som fastnat Ta bort papper som fastnat Vanliga problem Pappersmatningsproblem Problem med utskriftskvalitet Kontrollera maskinens status Kontrollera skrivardrivrutinens inställningar

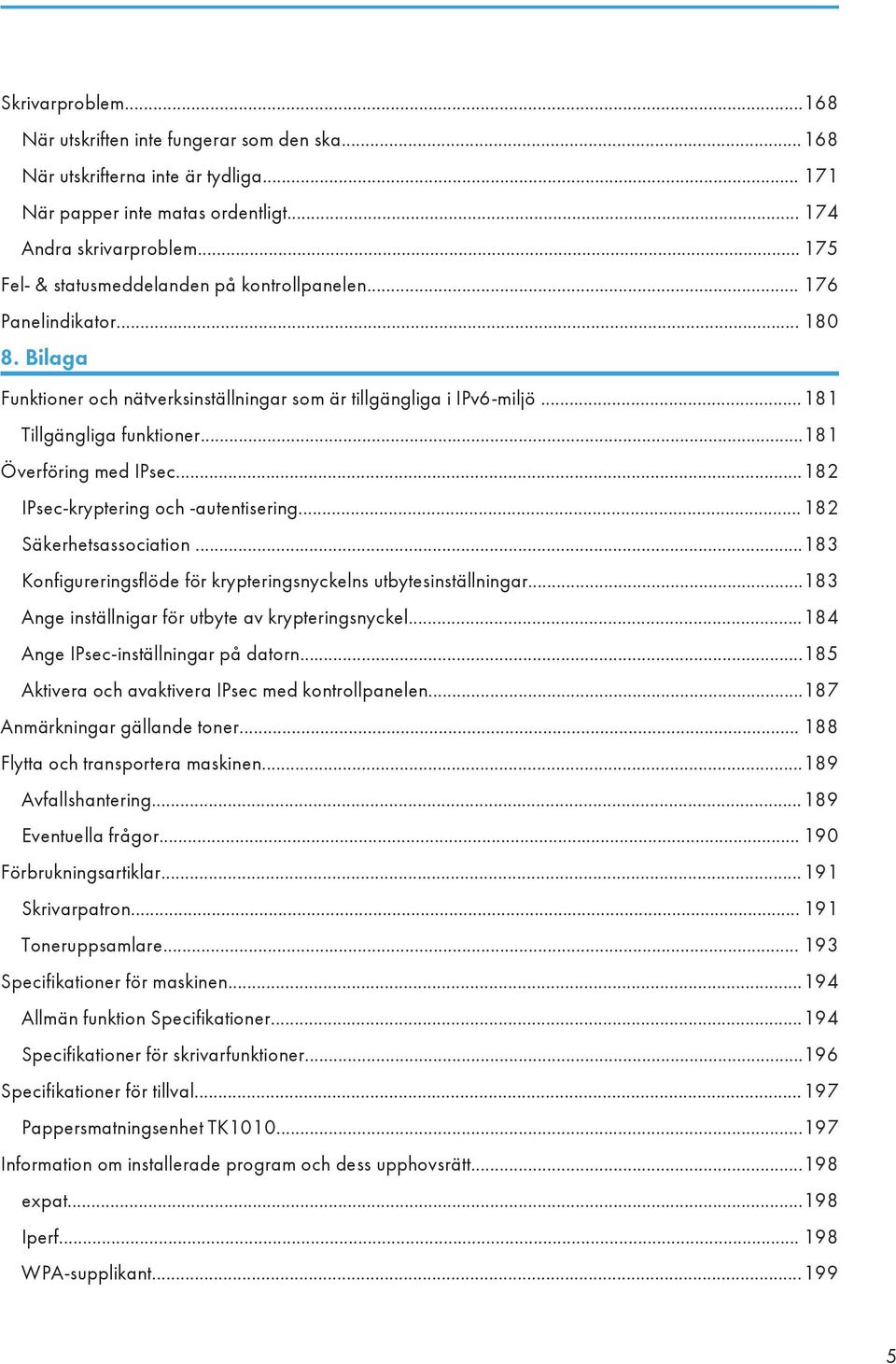

7 Skrivarproblem När utskriften inte fungerar som den ska När utskrifterna inte är tydliga När papper inte matas ordentligt Andra skrivarproblem Fel- & statusmeddelanden på kontrollpanelen Panelindikator Bilaga Funktioner och nätverksinställningar som är tillgängliga i IPv6-miljö Tillgängliga funktioner Överföring med IPsec IPsec-kryptering och -autentisering Säkerhetsassociation Konfigureringsflöde för krypteringsnyckelns utbytesinställningar Ange inställnigar för utbyte av krypteringsnyckel Ange IPsec-inställningar på datorn Aktivera och avaktivera IPsec med kontrollpanelen Anmärkningar gällande toner Flytta och transportera maskinen Avfallshantering Eventuella frågor Förbrukningsartiklar Skrivarpatron Toneruppsamlare Specifikationer för maskinen Allmän funktion Specifikationer Specifikationer för skrivarfunktioner Specifikationer för tillval Pappersmatningsenhet TK Information om installerade program och dess upphovsrätt expat Iperf WPA-supplikant

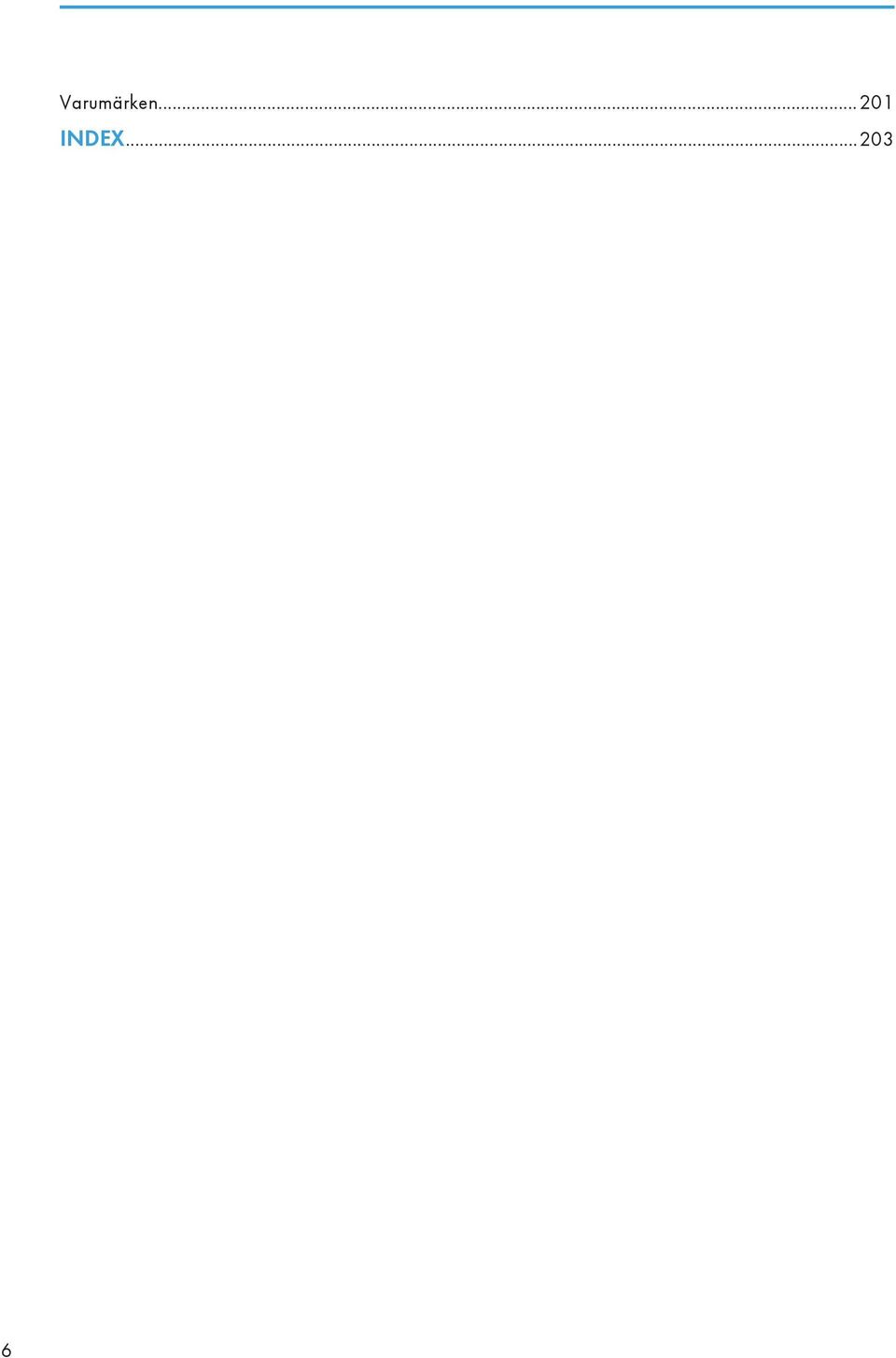

8 Varumärken INDEX

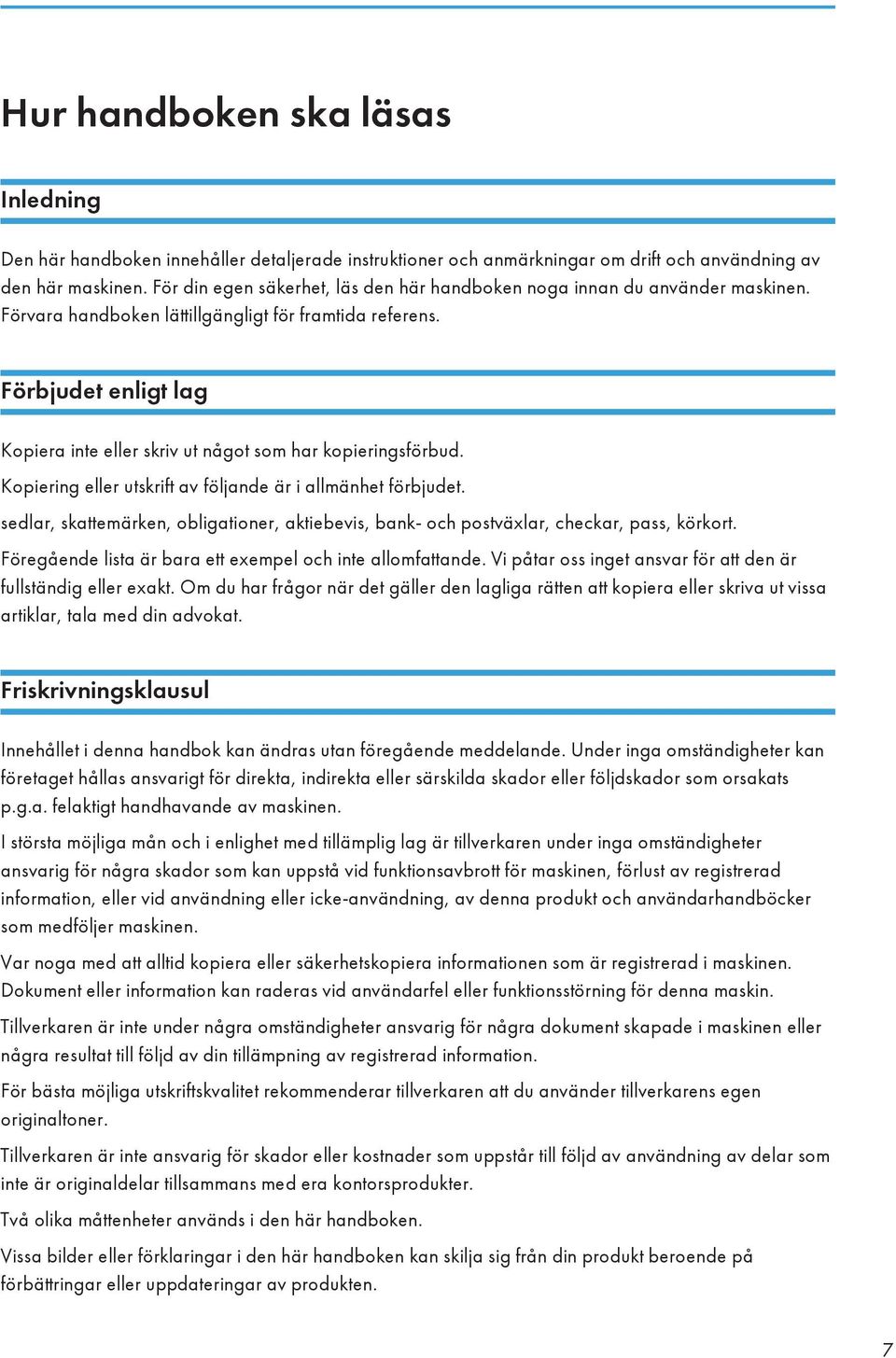

9 Hur handboken ska läsas Inledning Den här handboken innehåller detaljerade instruktioner och anmärkningar om drift och användning av den här maskinen. För din egen säkerhet, läs den här handboken noga innan du använder maskinen. Förvara handboken lättillgängligt för framtida referens. Förbjudet enligt lag Kopiera inte eller skriv ut något som har kopieringsförbud. Kopiering eller utskrift av följande är i allmänhet förbjudet. sedlar, skattemärken, obligationer, aktiebevis, bank- och postväxlar, checkar, pass, körkort. Föregående lista är bara ett exempel och inte allomfattande. Vi påtar oss inget ansvar för att den är fullständig eller exakt. Om du har frågor när det gäller den lagliga rätten att kopiera eller skriva ut vissa artiklar, tala med din advokat. Friskrivningsklausul Innehållet i denna handbok kan ändras utan föregående meddelande. Under inga omständigheter kan företaget hållas ansvarigt för direkta, indirekta eller särskilda skador eller följdskador som orsakats p.g.a. felaktigt handhavande av maskinen. I största möjliga mån och i enlighet med tillämplig lag är tillverkaren under inga omständigheter ansvarig för några skador som kan uppstå vid funktionsavbrott för maskinen, förlust av registrerad information, eller vid användning eller icke-användning, av denna produkt och användarhandböcker som medföljer maskinen. Var noga med att alltid kopiera eller säkerhetskopiera informationen som är registrerad i maskinen. Dokument eller information kan raderas vid användarfel eller funktionsstörning för denna maskin. Tillverkaren är inte under några omständigheter ansvarig för några dokument skapade i maskinen eller några resultat till följd av din tillämpning av registrerad information. För bästa möjliga utskriftskvalitet rekommenderar tillverkaren att du använder tillverkarens egen originaltoner. Tillverkaren är inte ansvarig för skador eller kostnader som uppstår till följd av användning av delar som inte är originaldelar tillsammans med era kontorsprodukter. Två olika måttenheter används i den här handboken. Vissa bilder eller förklaringar i den här handboken kan skilja sig från din produkt beroende på förbättringar eller uppdateringar av produkten. 7

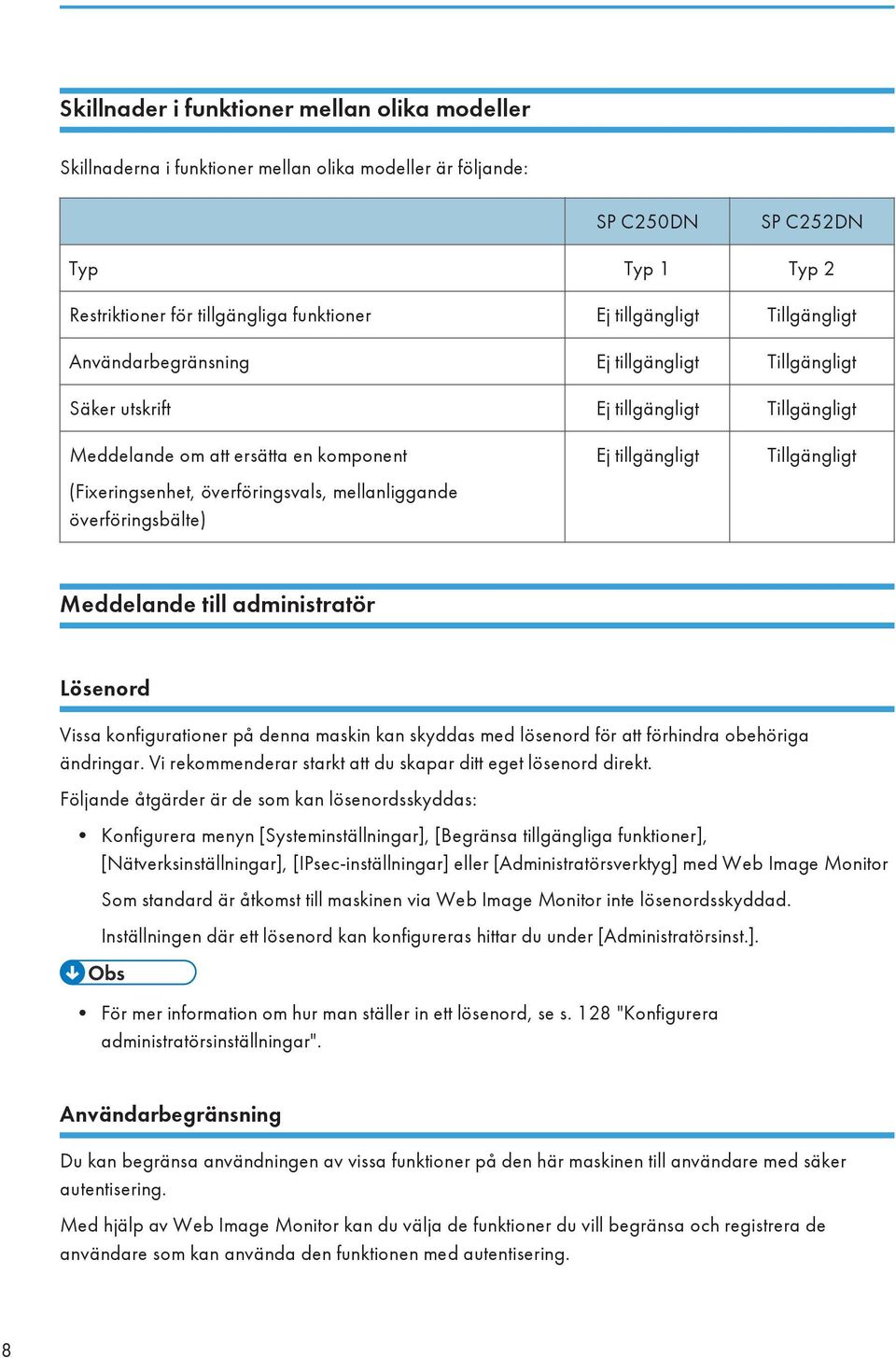

10 Skillnader i funktioner mellan olika modeller Skillnaderna i funktioner mellan olika modeller är följande: SP C250DN SP C252DN Typ Typ 1 Typ 2 Restriktioner för tillgängliga funktioner Ej tillgängligt Tillgängligt Användarbegränsning Ej tillgängligt Tillgängligt Säker utskrift Ej tillgängligt Tillgängligt Meddelande om att ersätta en komponent (Fixeringsenhet, överföringsvals, mellanliggande överföringsbälte) Ej tillgängligt Tillgängligt Meddelande till administratör Lösenord Vissa konfigurationer på denna maskin kan skyddas med lösenord för att förhindra obehöriga ändringar. Vi rekommenderar starkt att du skapar ditt eget lösenord direkt. Följande åtgärder är de som kan lösenordsskyddas: Konfigurera menyn [Systeminställningar], [Begränsa tillgängliga funktioner], [Nätverksinställningar], [IPsec-inställningar] eller [Administratörsverktyg] med Web Image Monitor Som standard är åtkomst till maskinen via Web Image Monitor inte lösenordsskyddad. Inställningen där ett lösenord kan konfigureras hittar du under [Administratörsinst.]. För mer information om hur man ställer in ett lösenord, se s. 128 "Konfigurera administratörsinställningar". Användarbegränsning Du kan begränsa användningen av vissa funktioner på den här maskinen till användare med säker autentisering. Med hjälp av Web Image Monitor kan du välja de funktioner du vill begränsa och registrera de användare som kan använda den funktionen med autentisering. 8

11 För mer information om att skapa lösenord och konfigurera användarbegränsning, se s. 37 "Begränsa maskinfunktioner efter användare". Om IP-adress I den här handboken täcker "IP-adress" både IPv4- och IPv6-miljöer. Läs de instruktioner som är avser den miljö du använder. Tillvalslista Lista över tillval Pappersmatningsenhet TK1010 Pappersmatningsenhet Benämning Om pappersmatningsenheten sitter fast, visas "Kassett 2" på maskinens kontrollpanel. 9

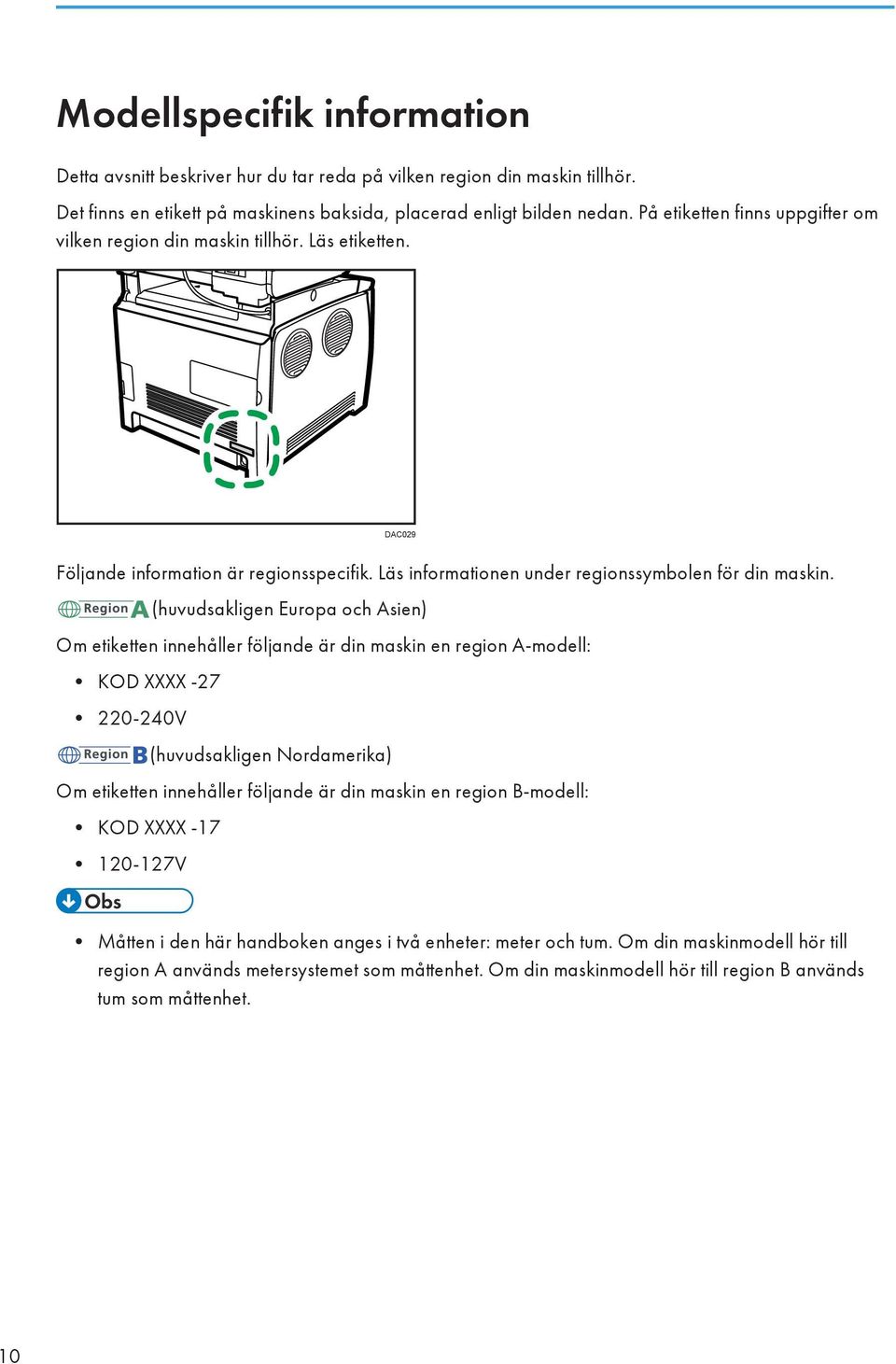

12 Modellspecifik information Detta avsnitt beskriver hur du tar reda på vilken region din maskin tillhör. Det finns en etikett på maskinens baksida, placerad enligt bilden nedan. På etiketten finns uppgifter om vilken region din maskin tillhör. Läs etiketten. DAC029 Följande information är regionsspecifik. Läs informationen under regionssymbolen för din maskin. (huvudsakligen Europa och Asien) Om etiketten innehåller följande är din maskin en region A-modell: KOD XXXX V (huvudsakligen Nordamerika) Om etiketten innehåller följande är din maskin en region B-modell: KOD XXXX V Måtten i den här handboken anges i två enheter: meter och tum. Om din maskinmodell hör till region A används metersystemet som måttenhet. Om din maskinmodell hör till region B används tum som måttenhet. 10

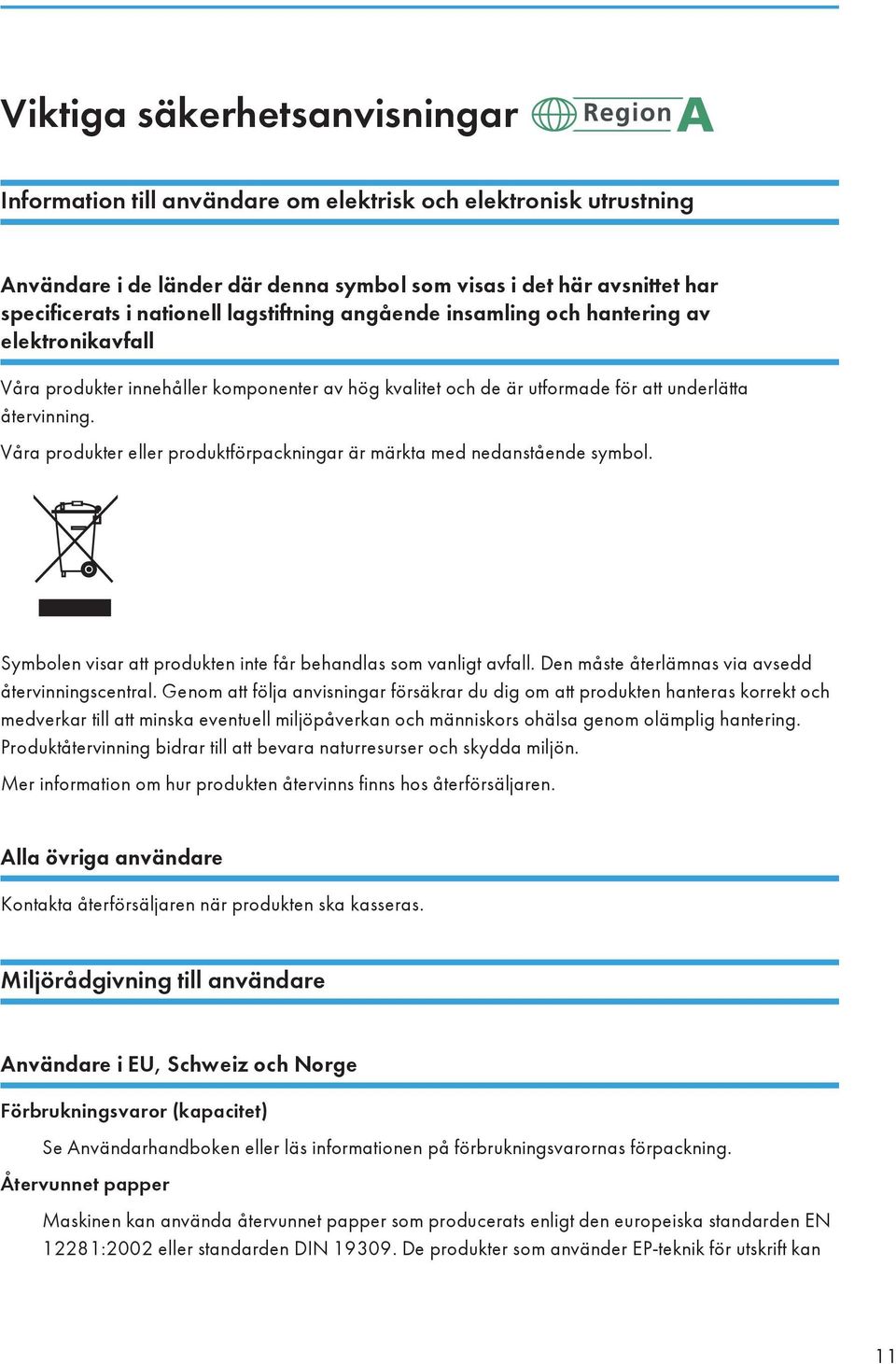

13 Viktiga säkerhetsanvisningar Information till användare om elektrisk och elektronisk utrustning Användare i de länder där denna symbol som visas i det här avsnittet har specificerats i nationell lagstiftning angående insamling och hantering av elektronikavfall Våra produkter innehåller komponenter av hög kvalitet och de är utformade för att underlätta återvinning. Våra produkter eller produktförpackningar är märkta med nedanstående symbol. Symbolen visar att produkten inte får behandlas som vanligt avfall. Den måste återlämnas via avsedd återvinningscentral. Genom att följa anvisningar försäkrar du dig om att produkten hanteras korrekt och medverkar till att minska eventuell miljöpåverkan och människors ohälsa genom olämplig hantering. Produktåtervinning bidrar till att bevara naturresurser och skydda miljön. Mer information om hur produkten återvinns finns hos återförsäljaren. Alla övriga användare Kontakta återförsäljaren när produkten ska kasseras. Miljörådgivning till användare Användare i EU, Schweiz och Norge Förbrukningsvaror (kapacitet) Se Användarhandboken eller läs informationen på förbrukningsvarornas förpackning. Återvunnet papper Maskinen kan använda återvunnet papper som producerats enligt den europeiska standarden EN 12281:2002 eller standarden DIN De produkter som använder EP-teknik för utskrift kan 11

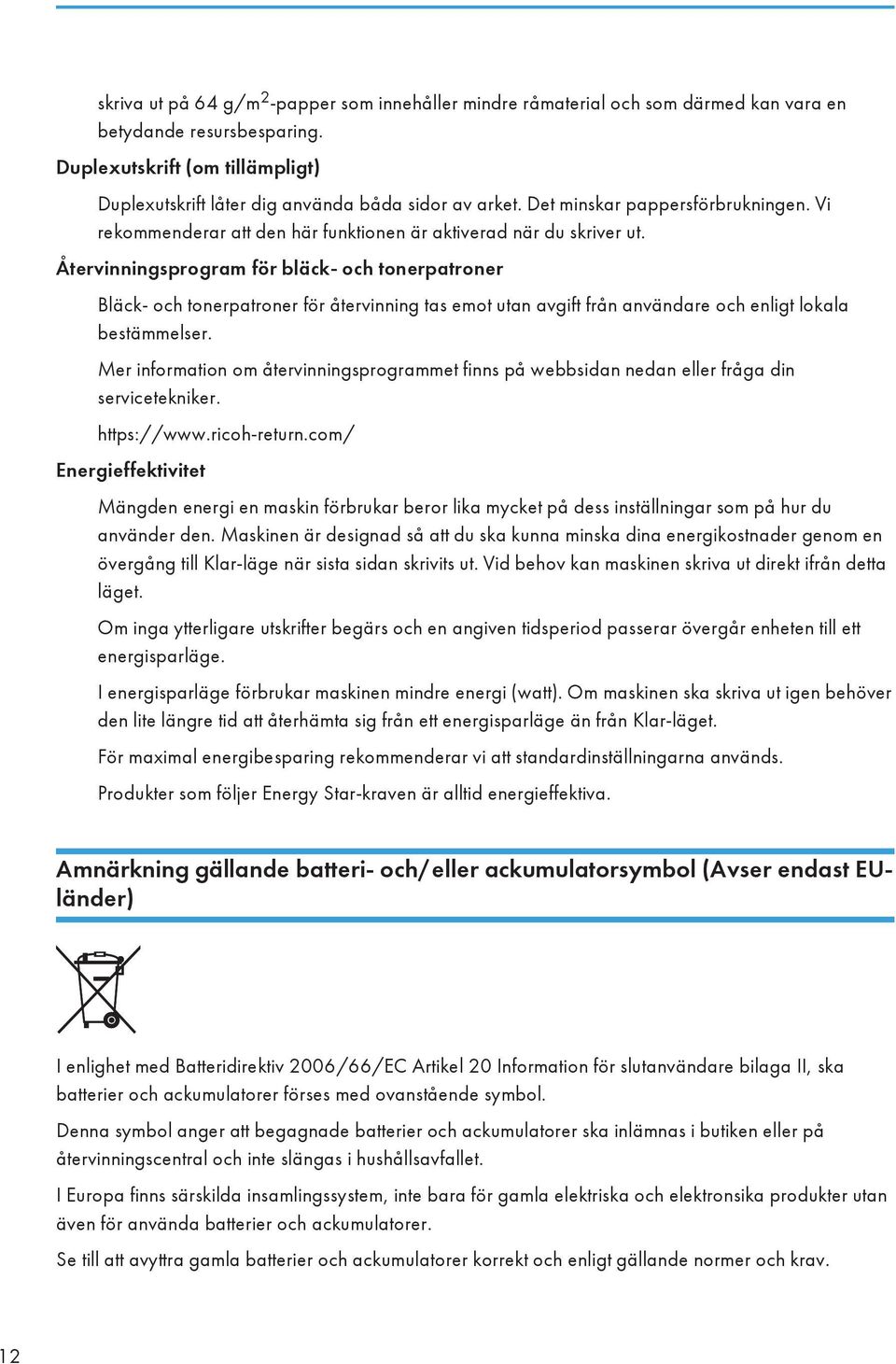

14 skriva ut på 64 g/m 2 -papper som innehåller mindre råmaterial och som därmed kan vara en betydande resursbesparing. Duplexutskrift (om tillämpligt) Duplexutskrift låter dig använda båda sidor av arket. Det minskar pappersförbrukningen. Vi rekommenderar att den här funktionen är aktiverad när du skriver ut. Återvinningsprogram för bläck- och tonerpatroner Bläck- och tonerpatroner för återvinning tas emot utan avgift från användare och enligt lokala bestämmelser. Mer information om återvinningsprogrammet finns på webbsidan nedan eller fråga din servicetekniker. Energieffektivitet Mängden energi en maskin förbrukar beror lika mycket på dess inställningar som på hur du använder den. Maskinen är designad så att du ska kunna minska dina energikostnader genom en övergång till Klar-läge när sista sidan skrivits ut. Vid behov kan maskinen skriva ut direkt ifrån detta läget. Om inga ytterligare utskrifter begärs och en angiven tidsperiod passerar övergår enheten till ett energisparläge. I energisparläge förbrukar maskinen mindre energi (watt). Om maskinen ska skriva ut igen behöver den lite längre tid att återhämta sig från ett energisparläge än från Klar-läget. För maximal energibesparing rekommenderar vi att standardinställningarna används. Produkter som följer Energy Star-kraven är alltid energieffektiva. Amnärkning gällande batteri- och/eller ackumulatorsymbol (Avser endast EUländer) I enlighet med Batteridirektiv 2006/66/EC Artikel 20 Information för slutanvändare bilaga II, ska batterier och ackumulatorer förses med ovanstående symbol. Denna symbol anger att begagnade batterier och ackumulatorer ska inlämnas i butiken eller på återvinningscentral och inte slängas i hushållsavfallet. I Europa finns särskilda insamlingssystem, inte bara för gamla elektriska och elektronsika produkter utan även för använda batterier och ackumulatorer. Se till att avyttra gamla batterier och ackumulatorer korrekt och enligt gällande normer och krav. 12

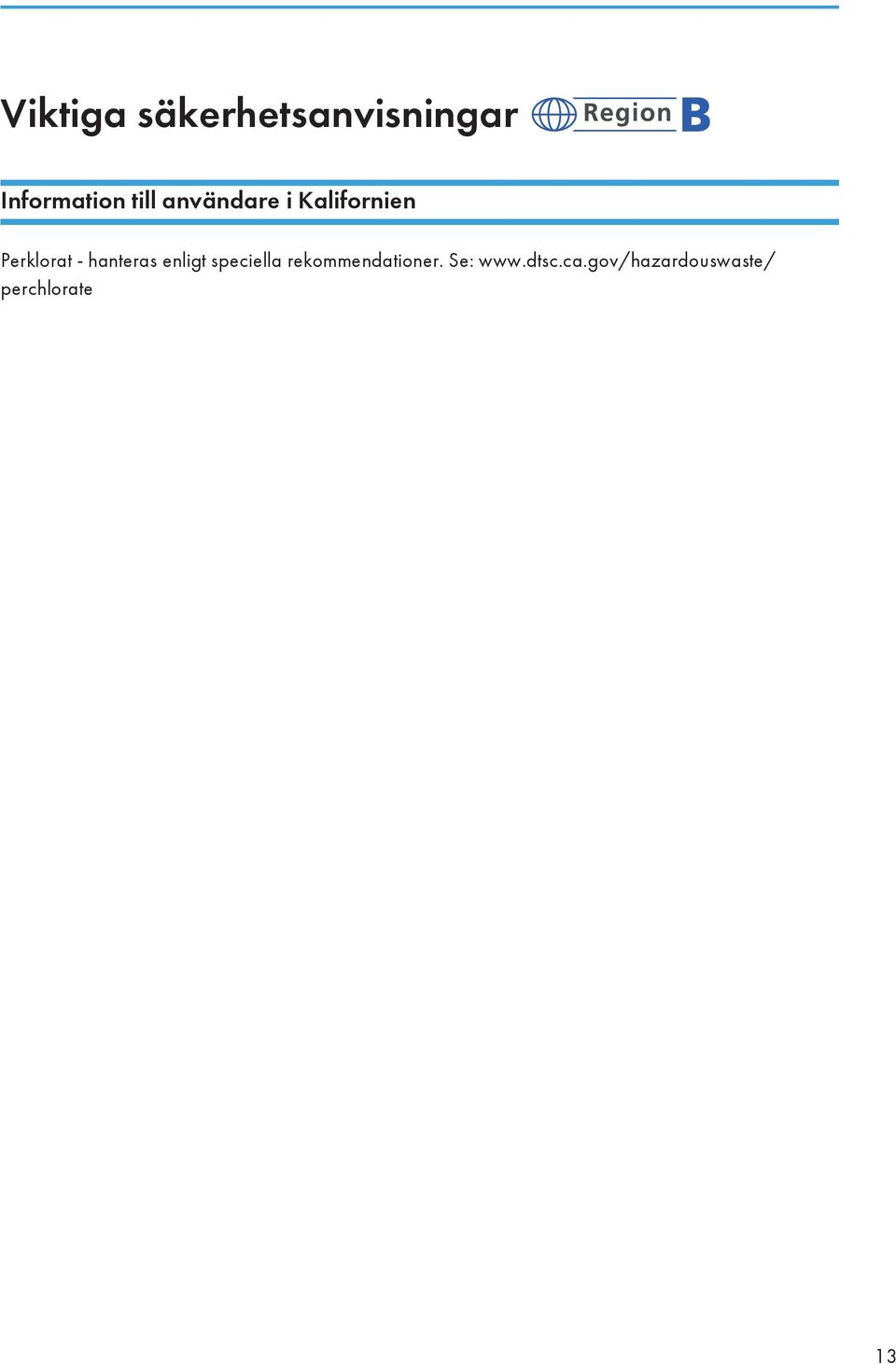

15 Viktiga säkerhetsanvisningar Information till användare i Kalifornien Perklorat - hanteras enligt speciella rekommendationer. Se: perchlorate 13

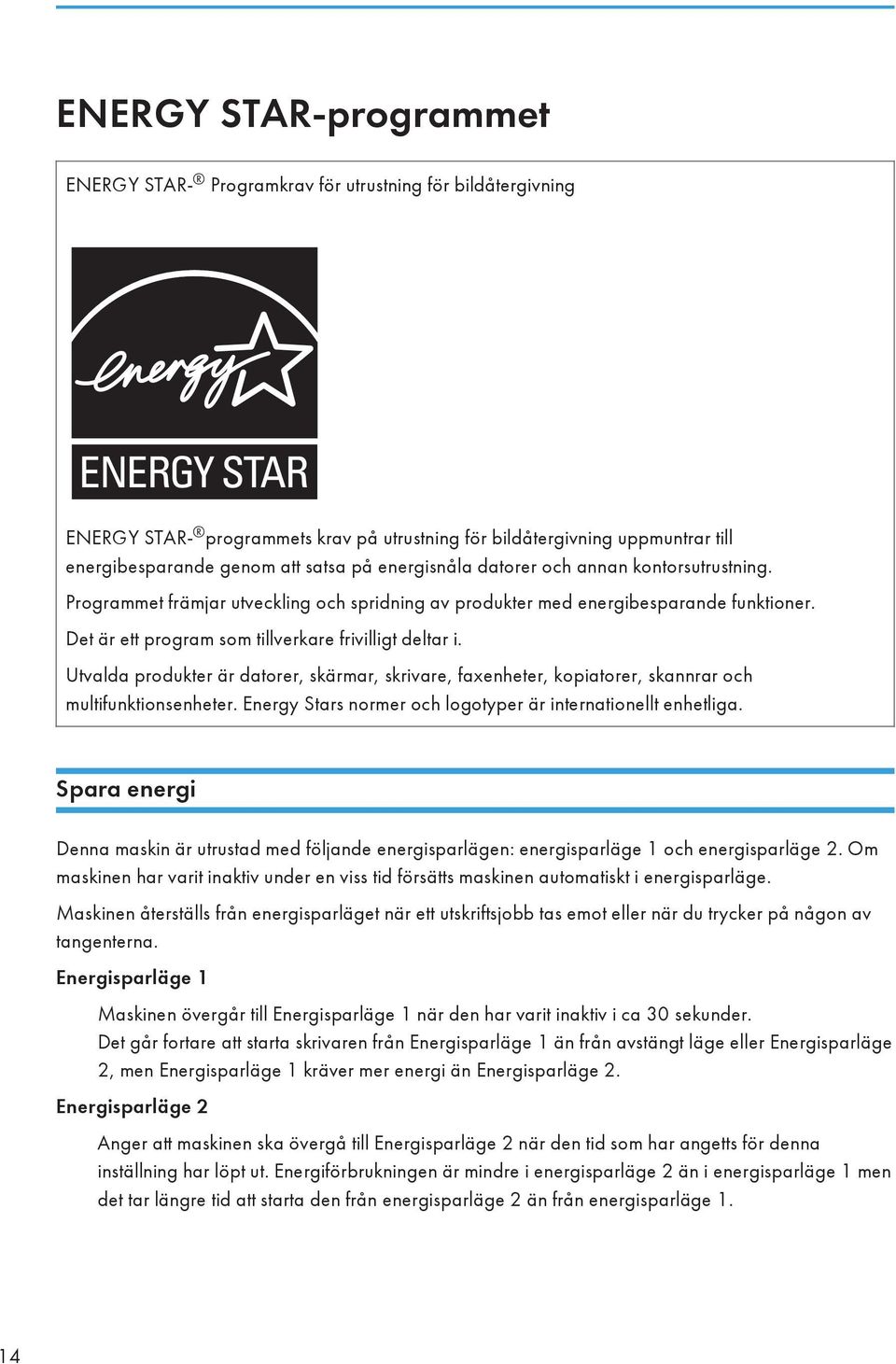

16 ENERGY STAR-programmet ENERGY STAR- Programkrav för utrustning för bildåtergivning ENERGY STAR- programmets krav på utrustning för bildåtergivning uppmuntrar till energibesparande genom att satsa på energisnåla datorer och annan kontorsutrustning. Programmet främjar utveckling och spridning av produkter med energibesparande funktioner. Det är ett program som tillverkare frivilligt deltar i. Utvalda produkter är datorer, skärmar, skrivare, faxenheter, kopiatorer, skannrar och multifunktionsenheter. Energy Stars normer och logotyper är internationellt enhetliga. Spara energi Denna maskin är utrustad med följande energisparlägen: energisparläge 1 och energisparläge 2. Om maskinen har varit inaktiv under en viss tid försätts maskinen automatiskt i energisparläge. Maskinen återställs från energisparläget när ett utskriftsjobb tas emot eller när du trycker på någon av tangenterna. Energisparläge 1 Maskinen övergår till Energisparläge 1 när den har varit inaktiv i ca 30 sekunder. Det går fortare att starta skrivaren från Energisparläge 1 än från avstängt läge eller Energisparläge 2, men Energisparläge 1 kräver mer energi än Energisparläge 2. Energisparläge 2 Anger att maskinen ska övergå till Energisparläge 2 när den tid som har angetts för denna inställning har löpt ut. Energiförbrukningen är mindre i energisparläge 2 än i energisparläge 1 men det tar längre tid att starta den från energisparläge 2 än från energisparläge 1. 14

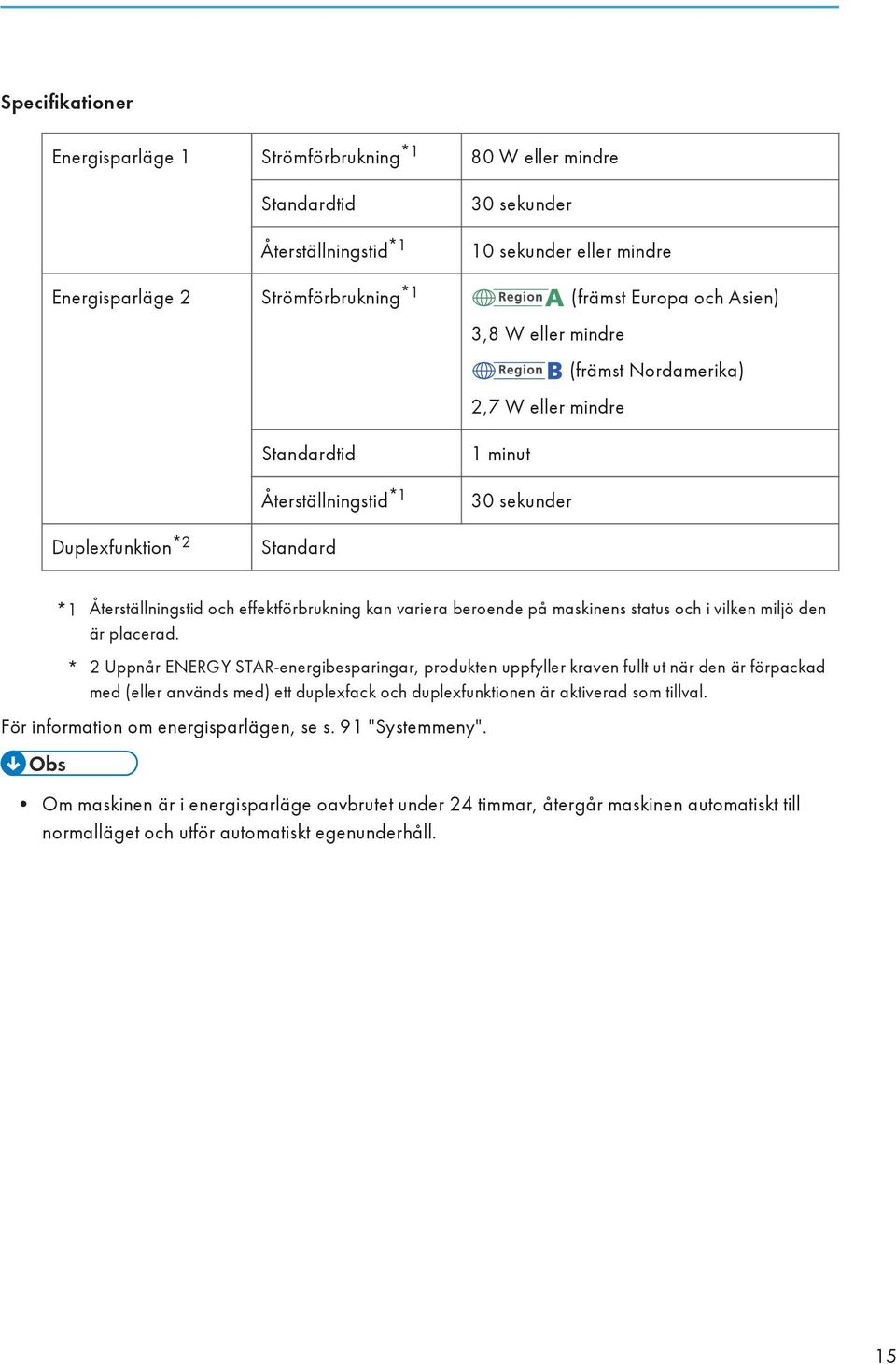

17 Specifikationer Energisparläge 1 Strömförbrukning *1 80 W eller mindre Standardtid Återställningstid *1 30 sekunder 10 sekunder eller mindre Energisparläge 2 Strömförbrukning *1 (främst Europa och Asien) 3,8 W eller mindre (främst Nordamerika) 2,7 W eller mindre Standardtid Återställningstid *1 1 minut 30 sekunder Duplexfunktion *2 Standard *1 Återställningstid och effektförbrukning kan variera beroende på maskinens status och i vilken miljö den är placerad. * 2 Uppnår ENERGY STAR-energibesparingar, produkten uppfyller kraven fullt ut när den är förpackad med (eller används med) ett duplexfack och duplexfunktionen är aktiverad som tillval. För information om energisparlägen, se s. 91 "Systemmeny". Om maskinen är i energisparläge oavbrutet under 24 timmar, återgår maskinen automatiskt till normalläget och utför automatiskt egenunderhåll. 15

18 16

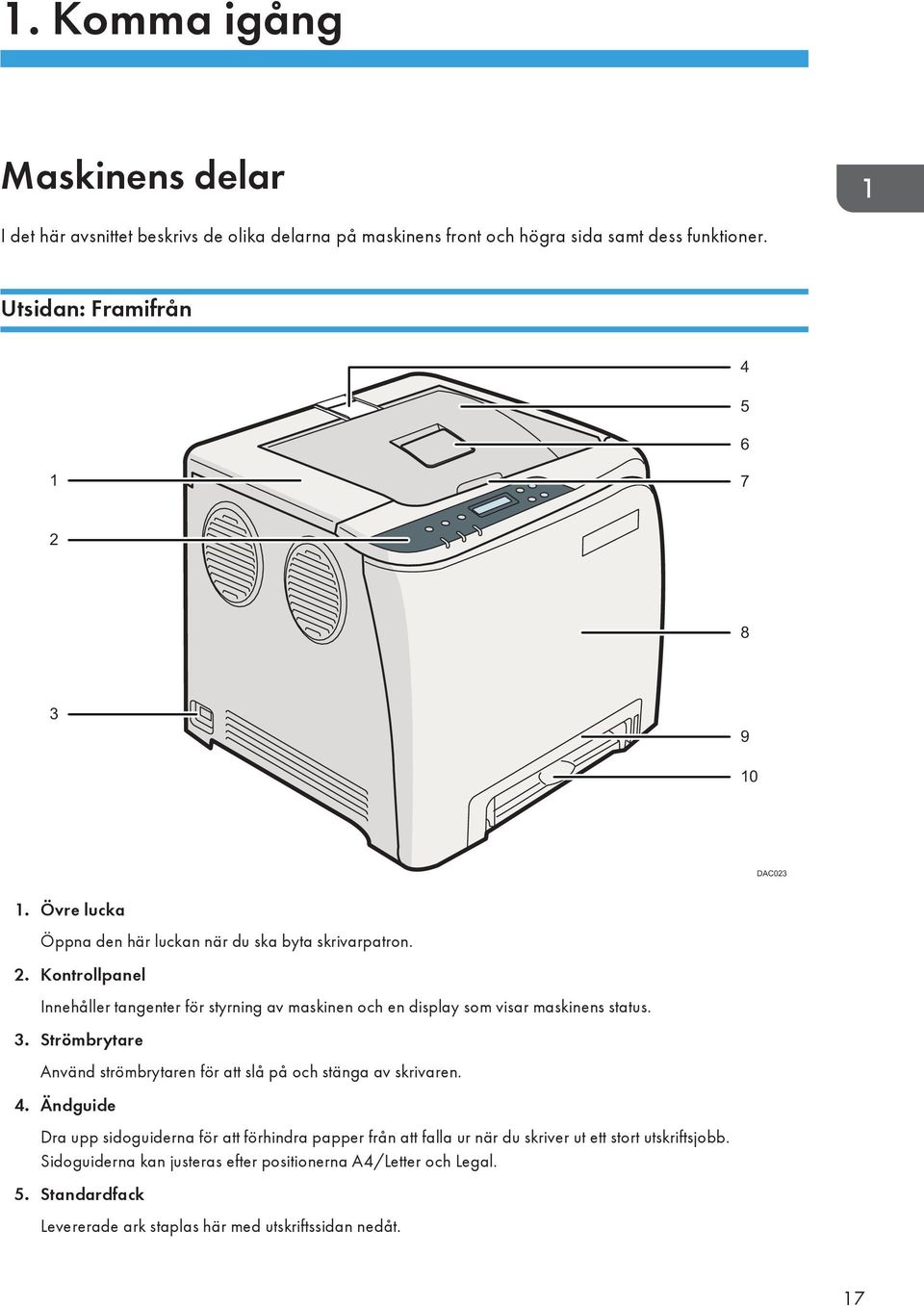

19 1. Komma igång Maskinens delar I det här avsnittet beskrivs de olika delarna på maskinens front och högra sida samt dess funktioner. Utsidan: Framifrån DAC Övre lucka Öppna den här luckan när du ska byta skrivarpatron. 2. Kontrollpanel Innehåller tangenter för styrning av maskinen och en display som visar maskinens status. 3. Strömbrytare Använd strömbrytaren för att slå på och stänga av skrivaren. 4. Ändguide Dra upp sidoguiderna för att förhindra papper från att falla ur när du skriver ut ett stort utskriftsjobb. Sidoguiderna kan justeras efter positionerna A4/Letter och Legal. 5. Standardfack Levererade ark staplas här med utskriftssidan nedåt. 17

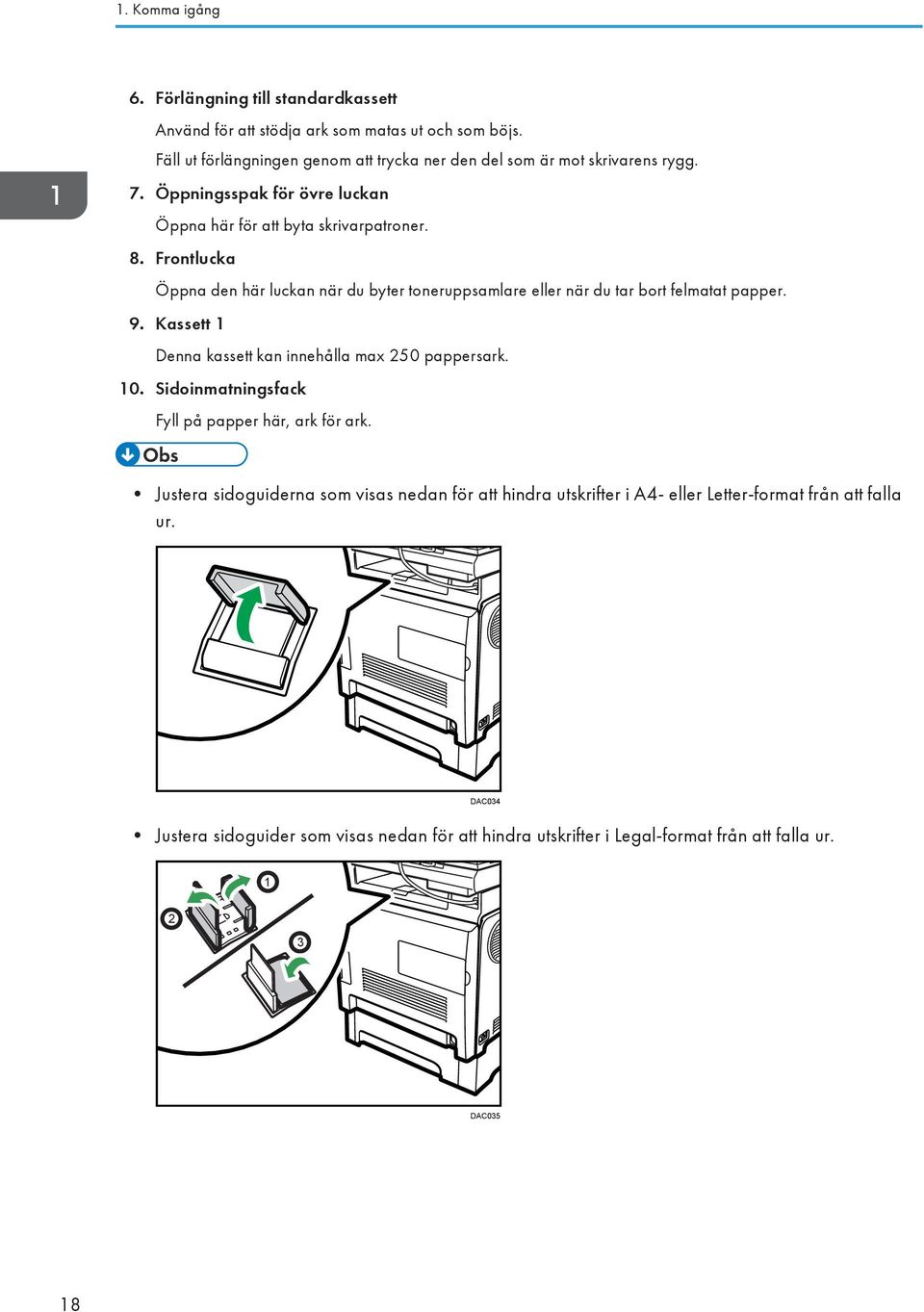

20 1. Komma igång 6. Förlängning till standardkassett Använd för att stödja ark som matas ut och som böjs. Fäll ut förlängningen genom att trycka ner den del som är mot skrivarens rygg. 7. Öppningsspak för övre luckan Öppna här för att byta skrivarpatroner. 8. Frontlucka Öppna den här luckan när du byter toneruppsamlare eller när du tar bort felmatat papper. 9. Kassett 1 Denna kassett kan innehålla max 250 pappersark. 10. Sidoinmatningsfack Fyll på papper här, ark för ark. Justera sidoguiderna som visas nedan för att hindra utskrifter i A4- eller Letter-format från att falla ur. DAC034 Justera sidoguider som visas nedan för att hindra utskrifter i Legal-format från att falla ur DAC035 18

21 Maskinens delar Exteriör: Baksida DAC Öppningsspak för frontluckan Dra i spaken på höger sida av maskinen för att öppna frontluckan. 2. Kabellucka Ta bort den här luckan vid anslutning av kablar till maskinen. 3. Ethernetport För att ansluta maskinen till ett nätverk med hjälp av en nätverkskabel. 4. USB-värdgränssnitt Använd USB-kabeln för att ansluta digitalkameran till maskinen. Du kan skriva ut bilder direkt från en digitalkamera, utan att ansluta till en dator. 5. USB-port För att ansluta maskinen till datorn med en USB-kabel. 6. Strömförsörjning För att ansluta strömkabeln till maskinen. 7. Bakre luckan Ta bort den här luckan vid påfyllning av papper som är längre än A4 i Kassett 1. 19

22 1. Komma igång Insida DAC Skrivarpatroner Sätt i skrivarpatronerna från skrivarens baksida i ordningen cyan (C), magenta (M), gul (Y) och svart (K). Meddelanden visas på skärmen när skrivarpatronerna måste bytas eller när nya behöver förberedas. 2. Fixeringsenhetens handtag Fäll ned både vänster och höger spak när du skriver ut på ett kuvert. 3. Fixeringsenhet Fixerar tonern på pappret Du behöver eventuellt flytta den här delen för att söka efter, eller ta bort felmatat papper. 4. Toneruppsamlare Samlar upp tonerspill från utskriftsprocessen. 5. Överföringsenhet Du måste ta bort detta när du byter ut toneruppsamlingsflaskan. För mer information om meddelanden som visas på skärmen när förbrukningsartiklar behöver bytas ut, se s. 176 "Fel- & statusmeddelanden på kontrollpanelen". 20

23 Maskinens delar Kontrollpanel DAC [Stopp/Start]-tangent (Stop/Start) Tryck på den här knappen om du inte längre vill ta emot inkommande data från datorn. 2. [Återställ jobb] (Job Reset) Tryck på den här tangenten för att avbryta ett jobb som håller på att skrivas ut eller tas emot. 3. [Meny] (Menu) Tryck på denna knapp för att konfigurera eller kontrollera maskininställningarna. Tryck ppå [Meny] (Menu) igen för att återgå till startskärmen.. 4. Display Visar den aktuella statusen och meddelanden. 5. [Escape] Tryck på den här tangenten för att avbryta drift eller för att återgå till föregående skärm. 6. [OK] Använd den här tangenten för att bekräfta inställningar och inställningsvärden eller flytta till nästa menynivå. 7. Bläddringstangenter Tryck för att bläddra på skärmen eller för att justera värdena. 8. Data In-indikator Blinkar när maskinen tar emot data från en dator. Data in-indikatorn lyser om det finns data för utskrift. 9. Varningsindikator (Alert) Lyser upp i rött när fel inträffar. Kontrollera felmeddelandet. Blinkar gult när tonern nästan är slut. 10. Strömindikator (Power) Lyser med fast sken när strömmen är på. Den lyser inte alls när strömtillförseln är bruten. Färgen på kontrollpanelen varierar beroende på modellen. 21

24 1. Komma igång Installera maskinen Var man skall placera maskinen Tänk på var du placerar maskinen, eftersom miljöförhållanden påverkar dess prestanda. Använd inte lättantändliga sprejer eller lösningsmedel i närheten av den här maskinen. Undvik att placera dessa föremål i maskinens närhet. Det kan leda till brand eller elektriska stötar. Placera inte vaser, blomkrukor, koppar, toalettartiklar, mediciner, små metalföremål, eller behållare som innehåller vatten eller mågon annan vätska, på eller i närheten av den här maskinen. Brand eller elektriska stötar kan uppstå om sådana föremål/ämnen hamnar i maskinen. Skydda maskinen ifrån från fukt och damm. Annars kan den orsaka brand eller elstöt. Ställ inte maskinen på ett ostadigt eller lutande underlag. Om den välter kan det leda till skador. Ställ inga tunga föremål på maskinen. Om du gör det kan maskinen välta och eventuellt orsaka skador. Ställ maskinen i ett rum med optimala miljöförhållanden. Drift av maskinen i en miljö som ligger utanför rekommenderade luftfuktighets- och temperaturintervall kan orsaka en elektrisk brandrisk. Håll området kring uttaget dammfritt. Ansamlat damm kan orsaka elektrisk brand. Kontrollera att rummet där du använder maskinen har bra ventilation och gott om utrymme. Bra ventilation är särskilt viktigt om maskinen används mycket. Blockera inte maskinens ventiler. Det kan orsaka brand till följd av överhettade interna komponenter. Se till att maskinen inte utsätts för salthaltig luft och frätande gaser. Du ska heller inte installera maskinen på platser där kemiska reaktioner kan uppstå (t.ex. laboratorier etc.) eftersom det kommer leda till funktionsfel. Utrymmeskrav för installation Rekommenderat (eller minimum) utrymmeskrav är som följande: 22

25 Installera maskinen 33 cm (13 tum) 20 cm (7,9 tum) 10 cm (4 tum) 70 cm (27,6 tum) 10 cm (4 tum) DAC021 Optimala miljöförhållanden Tillåtet och rekommenderat temperatur- och luftfuktighetsintervall är enligt följande: DAC581 Vitt fält: tillåtet område Grått fält: rekommenderat område För att undvika ackumulering av ozon bör maskinen placeras i ett stort välventilerat rum med en luftomsättning på mer än 30 m 3 /tim/person. Miljöer som bör undvikas Områden som är utsatt för direkt solljus eller starkt ljus. Dammiga områden Områden med frätande gaser Områden som är väldigt kalla, varma eller fuktiga. 23

26 1. Komma igång Områden som är utsatta för varm, kall eller rumstempererad luft från luftkonditioneringsapparat. Områden som är direkt utsatta för värme från element Platser nära luftkonditionering, element eller luftfuktare Platser nära annan elektronisk utrustning Platser i nära angränsning till ofta förekommande starka vibrationer Ventilation När du använder maskinen under en lång tid i ett instängt rum utan bra ventilation, kan det uppstå en speciell lukt. Även det utmatade pappret kan lukta konstigt. När du känner en konstig lukt ska du ventilera rummet regelbundet så att arbetsplatsen blir behaglig. Placera maskinen så att inte utblåset riktas direkt på någon människa. Ventilationen bör vara på mer än 30 m 3 /tim/person. Lukt från en ny maskin En ny maskin har en speciell lukt. Den lukten kommer försvinna efter ungefär en vecka. När du känner en konstig lukt ska du ventilera rummet och låta luften cirkulera. Strömkrav (huvudsakligen Europa och Asien) V, 6 A, 50/60 Hz (huvudsakligen Nordamerika) V, 11 A, 60 Hz Se till att strömkabeln ansluts till en strömkälla av ovannämnd typ. 24

27 Installera tillval Installera tillval Det här avsnittet förklarar hur du installerar tillval. Montera pappersmatningsenhet Att röra stiften på strömkabelns kontakt med något metalliskt föremål medför risk för brand och elektriska stötar. Det är farligt att röra elkabelns stickkontakt med blöta händer. Det kan leda till elektriska stötar. Innan du installerar eller tar bort tillval ska du alltid dra ur strömkabeln ur vägguttaget och låta maskinen kylas av helt. Att inte vidta dessa försiktighetsåtgärder utgör risk för brand. Maskinen väger ca 23,8 kg (52,5 lb.). Använd maskinens infällda handtag för att lyfta den och lyft försiktigt tillsammans med någon. Om du tappar maskinen kan den gå sönder eller skadas. Att lyfta pappersmatningsenheten vårdslöst eller tappa den kan orsaka skada. Innan du flyttar skrivaren ska du dra ur strömkabeln från vägguttaget. Om sladden rycks ut kan den skadas. Kontakter och sladdar som är skadade kan orsaka el- eller brandfara. Kassett 1 krävs för att skriva ut med användning av tillvalet pappersmatningsenhet. Utan Kassett 1 uppstår pappersstopp. Maskinen måste lyftas av två personer. Greppa inte i kassetten för att lyfta maskinen. 25

28 1. Komma igång 1. Kontrollera att paketet innehåller pappersmatningsenheten. DAC Slå av maskinens strömbrytare och dra sedan ut maskinens strömkabel ur vägguttaget. 3. Ta bort den självhäftande skyddstejpen från enheten. DAC Använd de infällda handtagen för att lyfta maskinen. DAC020 26

29 Installera tillval 5. Det finns tre upprättstående piggar på enheten. Matcha dem med hålen på undersidan av maskinen och sänk sedan maskinen försiktigt. DAC När du har installerat enheten (tillval) skriver du ut konfigurationssidan för att kontrollera enhetens inställningar. Om enheten är korrekt installerad kommer "Kassett 2" att visas under "Pappersinmatning" på konfigurationssidan. Efter installation av tillskassetten, välj kassett 2 i skrivardrivrutinen. För mer information, se skrivardrivrutinens hjälp. Om den nya delen är listad i kolumnen över konfigurationstillval, har den blivit ordentligt installerad. Om pappersmatningsenheten (tillval) inte har installerats korrekt ska du försöka att installera den igen genom att upprepa proceduren. Om problemet kvarstår, kontakta din återförsäljare eller servicerepresentant. För information om utskrift av konfigurationssidan, se s. 88 "Menyn Lista/Provutskrift". 27

30 1. Komma igång Om driftsverktyg Det här avsnittet förklarar driftsverktygen för den här maskinen. Kontrollpanel Kontrollpanelen består av en skärm och tangenter för att styra maskinen. Med hjälp av kontrollpanelen kan du konfigurera maskinens olika inställningar. För mer information om hur du använder kontrollpanelen, se s. 83 "Konfigurera maskinen med hjälp av kontrollpanelen". Web Image Monitor Du kan kontrollera maskinens status och konfigurera inställningar direkt via Web Image Monitor. För mer information om hur du använder Web Image Monitor, se s. 103 "Konfigurera maskinen med hjälp av Web Image Monitor". 28

31 Konfigurera nätverksinställningar Konfigurera nätverksinställningar I det här avsnittet beskrivs hur du konfigurerar de inställningar som krävs för att använda maskinen i ett nätverk. Konfigurera IP-adressinställningarna Konfigurationen av nätverksinställningar varierar beroende på om IP-adress har tilldelats automatiskt av nätverket (DHCP) eller angivits manuellt. Tryck på [Escape] om du vill gå tillbaka till föregående nivå i menyträdet. Om din nätverksmiljö kräver en överföringshastighet som inte känns av automatiskt, ange överföringshastigheten i [Ethernet-hastighet] under [Nätverksinställningar]. Konfigurera IP-adressen först, installera sedan drivrutinen. Mer information om hur du installerar drivrutinen finns i Handbok för installation av drivrutin. För information om utskrift av konfigurationssidan, se s. 88 "Menyn Lista/Provutskrift". Ange inställningar för att ta emot en IPv4-adress automatiskt Nätverket måste omfatta en DHCP-server för att maskinen automatiskt ska kunna ta emot en IPv4- adress. 1. Starta maskinen. 2. Tryck på [Meny] (Menu). CER Tryck på [ ] eller [ ] för att välja [Värdgränssnitt] och tryck sedan på [OK]. 4. Tryck på [ ] eller [ ] för att välja [Nätverksinställningar] och tryck sedan på [OK]. 5. Tryck på [ ] eller [ ] för att välja [IPv4-konfig. ] och tryck sedan på [OK]. 29

32 1. Komma igång 6. Tryck på [ ] eller [ ] för att välja [DHCP] och tryck sedan på [OK]. 7. Tryck på [ ] eller [ ] för att välja [Aktivt] och tryck sedan på [OK]. 8. Tryck på [Meny] (Menu) för att återgå till startskärmen. 9. Om du ombeds starta om maskinen, stäng av maskinen och sätt sedan på den igen. 10. Skriv ut konfigurationssidan för att kontrollera inställningarna. IPv4-adressinställningen kommer att visas under "TCP/IP" på konfigurationssidan. Tilldela maskinens IPv4-adress manuellt Den IPv4-adress som tilldelas maskinen får inte användas av någon annan enhet i samma nätverk. 1. Starta maskinen. 2. Tryck på [Meny] (Menu). CER Tryck på [ ] eller [ ] för att välja [Värdgränssnitt] och tryck sedan på [OK]. 4. Tryck på [ ] eller [ ] för att välja [Nätverksinställningar] och tryck sedan på [OK]. 5. Tryck på [ ] eller [ ] för att välja [IPv4-konfig. ] och tryck sedan på [OK]. 6. Tryck på [ ] eller [ ] för att välja [DHCP] och tryck sedan på [OK]. 7. Tryck på [ ] eller [ ] för att välja [Ej aktivt] och tryck sedan på [OK]. 8. Tryck på [ ] eller [ ] för att välja [IP-adress] och tryck sedan på [OK]. Aktuell IPv4-adress visas. 9. Ange maskinens IPv4-adress med hjälp av [ ] eller [ ]. Tryck på [OK] för att gå vidare till nästa fält. Tryck på [Escape] för att gå tillbaka till föregående fält. 10. Tryck på [OK]. 11. Tryck på [ ] eller [ ] för att välja [Subnätmask] och tryck sedan på [OK]. Aktuell subnätmask visas. 30

33 Konfigurera nätverksinställningar 12. Ange subnätmask med [ ] eller [ ]. Tryck på [OK] för att gå vidare till nästa fält. Tryck på [Escape] för att gå tillbaka till föregående fält. 13. Tryck på [OK]. 14. Tryck på [ ] eller [ ] för att välja [Gateway-adress] och tryck sedan på [OK]. Aktuell Gateway-adress visas. 15. Ange gateway-adressen med [ ] eller [ ]. Tryck på [OK] för att gå vidare till nästa fält. Tryck på [Escape] för att gå tillbaka till föregående fält. 16. Tryck på [OK]. 17. Tryck på [Meny] (Menu) för att återgå till startskärmen. 18. Om du ombeds starta om maskinen, stäng av maskinen och sätt sedan på den igen. 19. Skriv ut konfigurationssidan för att kontrollera inställningarna. IPv4-adressinställningen kommer att visas under "TCP/IP" på konfigurationssidan. Om [DHCP] är aktiverat används inte manuellt konfigurerade IPv4-addressinställningar. Ange inställningarna för att ta emot en IPv6-adress automatiskt Nätverket måste omfatta en DHCP-server för att maskinen automatiskt ska kunna erhålla en IPv6- adress. 1. Starta maskinen. 2. Tryck på [Meny] (Menu). 3. Tryck på [ ] eller [ ] för att välja [Värdgränssnitt] och tryck sedan på [OK]. CER Tryck på [ ] eller [ ] för att välja [Nätverksinställningar] och tryck sedan på [OK]. 31

34 1. Komma igång 5. Tryck på [ ] eller [ ] för att välja [IPv6-konfig. ] och tryck sedan på [OK]. 6. Tryck på [ ] eller [ ] för att välja [IPv6] och tryck sedan på [OK]. 7. Tryck på [ ] eller [ ] för att välja [Aktivt] och tryck sedan på [OK]. 8. Tryck på [ ] eller [ ] för att välja [DHCP] och tryck sedan på [OK]. 9. Tryck på [ ] eller [ ] för att välja [Aktivt] och tryck sedan på [OK]. 10. Tryck på [Meny] (Menu) för att återgå till startskärmen. 11. Om du ombeds starta om maskinen, stäng av maskinen och sätt sedan på den igen. 12. Skriv ut konfigurationssidan för att kontrollera inställningarna. IPv6-adressens inställningar kommer visas under "IPv6-konfiguration" på konfigurationssidan. Tilldela maskinens IPv6-adress manuellt Den IPv6-adress som tilldelats maskinen får inte användas av någon annan enhet i samma nätverk. 1. Starta maskinen. 2. Tryck på [Meny] (Menu). CER Tryck på [ ] eller [ ] för att välja [Värdgränssnitt] och tryck sedan på [OK]. 4. Tryck på [ ] eller [ ] för att välja [Nätverksinställningar] och tryck sedan på [OK]. 5. Tryck på [ ] eller [ ] för att välja [IPv6-konfig. ] och tryck sedan på [OK]. 6. Tryck på [ ] eller [ ] för att välja [IPv6] och tryck sedan på [OK]. 7. Tryck på [ ] eller [ ] för att välja [Aktivt] och tryck sedan på [OK]. 8. Tryck på [ ] eller [ ] för att välja [DHCP] och tryck sedan på [OK]. 9. Tryck på [ ] eller [ ] för att välja [Ej aktivt] och tryck sedan på [OK]. 10. Tryck på [ ] eller [ ] för att välja [Manuell adress] och tryck sedan på [OK]. 11. Tryck på [ ] eller [ ] för att välja [Manuell adress] och tryck sedan på [OK]. 32

35 Konfigurera nätverksinställningar 12. Ange maskinens IPv6-adress med [ ] eller [ ]. Tryck på [OK] för att gå vidare till nästa fält. Tryck på [Escape] för att gå tillbaka till föregående fält. 13. Tryck på [OK]. 14. Tryck på [ ] eller [ ] för att välja [Prefixlängd] och tryck sedan på [OK]. 15. Ange prefixlängden med [ ] eller [ ] och tryck sedan på [OK]. 16. Tryck på [ ] eller [ ] för att välja [Gateway-adress] och tryck sedan på [OK]. 17. Ange gateway-adressen med [ ] eller [ ]. Tryck på [OK] för att gå vidare till nästa fält. Tryck på [Escape] för att gå tillbaka till föregående fält. 18. Tryck på [OK]. 19. Tryck på [Meny] (Menu) för att återgå till startskärmen. 20. Om du ombeds starta om maskinen, stäng av maskinen och slå sedan på den igen. 21. Skriv ut konfigurationssidan för att kontrollera inställningarna. IPv6-adressens inställningar kommer visas under "IPv6-konfiguration" på konfigurationssidan. Dela skrivaren i ett nätverk I det här avsnittet förklaras hur du konfigurerar maskinen som en Windows-nätverksskrivare. Inställningen för nätverksskrivare kan konfigureras för att aktivera nätverkets klienter att använda maskinen. Om du vill ändra skrivarens egenskaper, måste du ha behörighet för skrivarhantering. Logga in med kontot för administratörens gruppmedlemmar. Följande baseras på Windows 7. Om du använder ett annat operativsystem, kan tillvägagångssättet skilja sig något. 1. På [Start]-menyn klickar du på [Enheter och skrivare]. Om du använder en dator med operativsystemet Windows 8 eller Windows Server 2012 klickar du [Sök] på snabbknappsfältet och sedan på [Kontrollpanel]. När fönstret [Kontrollpanelen] visas klickar du på [Visa enheter och skrivare]. 2. Högerklicka på ikonen för den skrivare som du vill använda, och klicka sedan på [Skrivaregenskaper]. Dialogrutan Skrivaregenskaper visas nu. 3. Under fliken [Delning] klickar du på [Dela ut den här skrivaren]. Fortsätt så här om du vill dela den här skrivaren med användare som använder en annan version av Windows. 33

36 1. Komma igång Om du har installerat en alternativ drivrutin genom att välja [Dela den här skrivaren] när du installerar skrivardrivrutinen - gå vidare till steg Klicka på [Ytterligare drivrutiner...]. 5. Välj den version av Windows som du vill dela skrivaren med och klicka sedan på [OK]. 6. Klicka på [Bläddra...] och välj drivrutinfilen. Klicka sedan på [Öppna]. 7. Klicka på [OK]. 8. På fliken [Avancerat] klickar du på knappen [Standardvärden...]. Ange standardvärden för den skrivardrivrutin som kommer att användas av klientdatorerna och klicka sedan på [OK]. 9. Klicka på [Verkställ]. 10. Klicka på [OK]. Inställningar för trådlöst LAN Detta avsnitt förklarar hur du konfigurerar inställningarna för trådlöst LAN manuellt via kontrollpanelen. För enkel installation med hjälp av WPS (Wi-Fi-skyddad installation), se handboken för Wi-Fiinställningar. Om [Ej aktivt] har angetts för inställningen [WiFi] kan du inte använda [Installat.guide]. Ange [Aktivt] för [Wi-Fi]-inställningen först. Om du ändrar [WiFi]-inställningen måste maskinen startas om. Kontrollera att routern, åtkomstpunkten eller enhet utrustad med trådlöst LAN etc, är påslagen. Kontrollera autentiseringsmetoden och namnet på routern, åtkomstpunkten eller enhet utrustad med ett trådlöst LAN (SSID/IBSS) i förväg. Konfigurera först den trådlösa LAN-inställningen och installera sedan drivrutinen. Mer information om hur du installerar drivrutinen finns i Handbok för installation av drivrutin. Infrastrukturläge Gör enligt följande för att ansluta till den trådlösa LAN-routern eller åtkomstpunkten manuellt. 1. Starta maskinen. 2. Tryck på [Meny] (Menu). 3. Tryck på [ ] eller [ ] för att välja [Värdgränssnitt] och tryck sedan på [OK]. 4. Tryck på [ ] eller [ ] för att välja [Nätverksinställningar] och tryck sedan på [OK]. 5. Tryck på [ ] eller [ ] för att välja [WiFi] och tryck sedan på [OK]. 6. Tryck på [ ] eller [ ] för att välja [Installat.guide] och tryck sedan på [OK]. 34

37 Konfigurera nätverksinställningar 7. Tryck på [ ] eller [ ] för att välja [Infrastruktur] och tryck sedan på [OK]. 8. Tryck på [ ] eller [ ] för att välja önskad mottagar-ssid och tryck sedan på [OK]. Om du inte kan hitta mottagar-ssid ska du kontrollera att enheten är påslagen. När du anger SSID, välj [Ange SSID] och tryck sedan på [OK]. Skärmen för SSID visas. Ange SSID med [ ] eller [ ] och tryck sedan på [OK]. Tryck på [OK] om du vill flytta till nästa tecken. För att återvända till det förra tecknet trycker du på [Escape]. 9. Tryck på [ ] eller [ ] för att välja autentiseringsmetod och tryck sedan på [OK]. Välj samma metod som för routern eller åtkomstpunkten. Om du har valt [WPA2-PSK] eller [Blandat läge], fortsätt till steg Tryck på [ ] eller [ ] för att välja krypteringsmetod och tryck sedan på [OK]. Välj samma metod som för routern eller åtkomstpunkten. 11. Skriv in krypteringskod och tryck sedan på [OK]. Tryck på [OK] om du vill flytta till nästa tecken. För att återvända till det förra tecknet trycker du på [Escape]. Om du valde [Delad nyckel] eller [Öppet system] i steg 9, måste du ange ID. Ange ID med [ ] eller [ ] och tryck sedan på [OK]. ID-numret används för att identifiera krypteringsnyckeln. Du kan registrera fyra krypteringsnycklar (ID 1-4). 12. Tryck på [OK]. WiFi-skärmen visas när du har anslutit till nätverket. 13. Tryck på [ ] eller [ ] för att välja [WiFi-status] och tryck sedan på [OK]. När "Ansluten" visas har anslutningen upprättats. När "Frånkopplad" visas har ingen anslutning upprättats. Börja om från början igen. Ad hoc-läge Detta avsnitt förklarar hur du ansluter direkt till enheter som är utrustade med ett trådlöst nätverk, till exempel datorer i ett peer-to-peer-nätverk. I ett Ad Hoc-nätverk måste varje enhet manuellt tilldelas en IP-adress för TCP/IP om det inte finns någon DHCP-server. I Ad Hoc-läget stöds endast öppet system eller WEP-kryptering. Autentiseringsmetoder med WPA2-PSK och blandat läge WPA2/WPA stöds inte. 1. Starta maskinen. 35

38 1. Komma igång 2. Tryck på [Meny] (Menu). 3. Tryck på [ ] eller [ ] för att välja [Värdgränssnitt] och tryck sedan på [OK]. 4. Tryck på [ ] eller [ ] för att välja [Nätverksinställningar] och tryck sedan på [OK]. 5. Tryck på [ ] eller [ ] för att välja [WiFi] och tryck sedan på [OK]. 6. Tryck på [ ] eller [ ] för att välja [Installat.guide] och tryck sedan på [OK]. 7. Tryck på [ ] eller [ ] för att välja [Ad-Hoc] och tryck sedan på [OK]. 8. Tryck på [ ] eller [ ] för att välja en kommunikationskanal och tryck sedan på [OK]. välj en kanal som motsvarar den enhet som du kommer att ansluta med. 9. Tryck på [ ] eller [ ] för att välja mottagarens enhetsnamn (IBSS) och tryck sedan på [OK]. Om du inte kan hitta mottagaren, kontrollera att enheten är påslagen. När du anger enhetens namn väljer du [Ange SSID] och trycker sedan på [OK]. Skärmen för SSID visas. Ange enhetens namn med [ ] eller [ ] och tryck sedan på [OK]. Tryck på [OK] om du vill flytta till nästa tecken. För att återvända till det förra tecknet trycker du på [Escape]. 10. Tryck på [ ] eller [ ] för att välja autentiseringsmetod och tryck sedan på [OK]. 11. Tryck på [ ] eller [ ] för att välja krypteringsmetod och tryck sedan på [OK]. 12. Ange krypteringsnyckeln med [ ] eller [ ] och tryck sedan på [OK]. Tryck på [OK] om du vill flytta till nästa tecken. För att återvända till det förra tecknet trycker du på [Escape]. 13. Ange ID med [ ] eller [ ] och tryck sedan på [OK]. ID-numret används för att identifiera krypteringsnyckeln. Du kan registrera fyra krypteringsnycklar (ID 1-4). 14. Tryck på [OK]. WiFi-skärmen visas när du har anslutit till nätverket. 15. Tryck på [ ] eller [ ] för att välja [WiFi-status] och tryck sedan på [OK]. När "Ansluten" visas har anslutningen upprättats. När "Frånkopplad" visas har ingen anslutning upprättats. Börja om från början igen. 36

39 Begränsa maskinfunktioner efter användare Begränsa maskinfunktioner efter användare Du kan ställa in maskinen så att den kräver en användarkod när någon försöker använda vissa maskinfunktioner. För att aktivera denna inställning måste maskinen först konfigureras via Web Image Monitor. Den här funktionen är endast tillgänglig på typ 2-modellen. För att skriva ut jobb som kräver autentisering kan du endast använda PCL-skrivardrivrutinen. Det går inte att skriva ut sådana jobb från skrivardrivrutinen PostScript 3. För mer information om att använda Web Image Monitor, se s. 103 "Använda Web Image Monitor". Aktivera inställningar för användarbegränsningar I detta avsnitt förklaras hur du konfigurerar inställningar så att bara behöriga användare tillåts använda vissa maskinfunktioner. Använd Web Image Monitor, aktivera användarbegränsning för alla eller några av funktionerna nedan och registrera sedan användare som får använda de funktionerna. PictBridge-utskrift Utskrift (både i färg och svartvitt) Färgutskrift Du kan ange funktioner som är tillgängliga för varje användare vid autentisering. Upp till 30 användare kan registreras 1. Starta webbläsaren och få tillgång till maskinen genom att ange dess IP-adress. 2. Klicka på [Begränsa Tillgängliga funktioner]. 3. Ange administratörslösenordet om det behövs. 4. Klicka på [Tillämpa]. 37

40 1. Komma igång 5. Under "Tillgängliga funktioner", välj [Begränsa] för de funktioner som du vill begränsa och klicka sedan på [Tillämpa]. Välj [Begränsa inte] för de funktioner som du inte vill begränsa. Inställningen Användarbegränsning är aktiverad för den valda funktionen. Fortsätt till nästa steg för att registrera användare. 6. Klicka på [Tillg. funktioner per användare]. En lista visas med de användarposter som för tillfället är registrerade. 7. Välj en användarpost och klicka sedan på [Ändra]. Följande fönster visas. 8. Ange användarnamnet i [Användarnamn] bestående av upp till 16 alfanumeriska tecken. 9. Ange användarkoden i [Användarkod] bestående av upp till 8 siffror. Användarkoden används för att autentisera användare när de försöker använda en begränsad funktion. 38

41 Begränsa maskinfunktioner efter användare 10. Välj de funktioner som du vill göra tillgängliga till användaren vid autentisering. Funktioner som inte valts blir inte tillgängliga för användare som är autentiserade under denna användarkod. 11. Klicka på [Tillämpa]. 12. Stäng webbläsaren. Du måste ange både användarnamnet och användarkoden för att registrera en användarpost. Se till att olika användargruppposter inte har samma användarnamn eller användarkod. Ändra användarens poster I det här avsnittet förklaras hur man ändrar användarposter. 1. Starta webbläsaren och få tillgång till maskinen genom att ange dess IP-adress. 2. Klicka på [Begränsa Tillgängliga funktioner]. 3. Ange administratörslösenordet om det behövs. 4. Klicka på [Tillämpa]. 5. Klicka på [Tillg. funktioner per användare]. En lista visas med de användarposter som för tillfället är registrerade. 6. Välj den post som ska ändras och klicka sedan på [Ändra]. 7. Ändra inställningar efter behov. 8. Klicka på [Tillämpa]. 9. Stäng webbläsaren. Radera användarposter Detta avsnitt förklarar hur du raderar användarposter. 1. Starta webbläsaren och få tillgång till maskinen genom att ange dess IP-adress. 2. Klicka på [Begränsa Tillgängliga funktioner]. 3. Ange administratörslösenordet om det behövs. 4. Klicka på [Tillämpa]. 5. Klicka på [Tillg. funktioner per användare]. En lista visas med de användarposter som för tillfället är registrerade. 6. Välj vilken post som ska tas bort och klicka sedan på [Radera]. 7. Bekräfta att den valda posten är den du ville radera. 39

42 1. Komma igång 8. Klicka på [Tillämpa]. 9. Stäng webbläsaren. 40

43 När maskinfunktioner är begränsade När maskinfunktioner är begränsade Begränsade funktioner kan endast användas av behöriga användare. Beroende på den begränsade funktionen, autentiseras användare antingen via maskinens kontrollpanel eller via skrivardrivrutinen. Den här funktionen är endast tillgänglig på typ 2-modellen. För att skriva ut jobb som kräver autentisering kan du endast använda PCL-skrivardrivrutinen. Det går inte att skriva ut sådana jobb från skrivardrivrutinen PostScript 3. Det förfarande som beskrivs i detta avsnitt är ett exempel baserat på Windows 7. Tabellen nedan visar funktionerna som kan begränsas och hur användare kan autentiseras för att använda dem. Begränsad funktion PictBridge-utskrift Utskrift (både i färg och svartvitt) Färgutskrift Autentiseringsmetod Maskien efterfrågar en användarkod när en digitalkamera ansluts till skrivaren. Användaren måste ange en giltig användarkod via kontrollpanelen. Användaren måste ange en giltig användarkod i skrivardrivrutinen innan ett utskriftskommando utförs. Autentisering via kontrollpanelen 1. Om skrivaren begär en användarkod anges en sådan med [ ] eller [ ]. Om du anger fel användarkod, nekar skrivaren ytterligare försök till autentisering. 2. Tryck på [OK]. Autentisering med hjälp av skrivardrivrutinen 1. Öppna den fil som du vill skriva ut på din dator. 2. I [Arkiv]-menyn klickar du på [Skriv ut...]. 3. I området [Välj skrivare] väljer du namnet på den här maskinen och klickar sedan på [Inställningar]. 4. Klicka på fliken [Giltig åtkomst]. 5. Skriv in användarkoden med 1 till 8 siffror och klicka sedan på [OK]. 41

44 1. Komma igång 6. Utför ett utskriftskommando. Om en felaktig användarkod anges, avbryts jobbet automatiskt (utan felmeddelande). 42

45 2. Fylla på papper Papper som stöds Kassett 1 Typ Format Vikt Kapacitet Tunt papper A4 60 till 160 g/m Normalt papper B5 JIS (16 to 43 lb.) (80 g/m 2, 20 lb.) Mellantjockt papper A5 Tjockt papper 1, 2 B6 JIS Återvunnet papper A6 Färgat papper Legal (8 1 / 2 14 tum) Förtryckt papper Letter (8 1 / 2 11 tum) Hålslaget papper Half Letter (5 1 / / 2 tum) Brevhuvud Executive (7 1 / / 2 tum) Bond-papper 8 13 tum Cardstock 8 1 / 2 13 tum Etikettark Folio (8 1 / 4 13 tum) Kuvert 16K ( mm) Com 10 (4 1 / / 2 tum) Monarch (3 7 / / 2 tum) C5 kuv ( mm) C6 Kuv ( mm) DL Kuv ( mm) Anpassat format: 90 till 216 mm i bredd, 148 till 356 mm i längd (3,54 till 8,50 tum i bredd, 5,83 till 14,0 tum i längd) 43

46 2. Fylla på papper Kassett 2 (tillval) Typ Format Vikt Kapacitet Tunt papper A4 60 till 105 g/m Normalt papper Letter (8 1 / 2 11 tum) (16 till 28 lb.) (80 g/m 2, 20 lb.) Mellantjockt papper Tjockt papper 1 Återvunnet papper Färgat papper Förtryckt papper Hålslaget papper Brevhuvud 44

47 Papper som stöds Sidoinmatningsfack Typ Format Vikt Kapacitet Tunt papper A4 60 till 160 g/m 2 1 Normalt papper B5 JIS (16 to 43 lb.) Mellantjockt papper A5 Tjockt papper 1, 2 B6 JIS Återvunnet papper A6 Färgat papper Legal (8 1 / 2 14 tum) Hålslaget papper Letter (8 1 / 2 11 tum) Brevhuvud Half Letter (5 1 / / 2 tum) Bond-papper Executive (7 1 / / 2 tum) Cardstock 8 13 Etikettark 8 1 / 2 13 Kuvert Folio (8 1 / 4 13 tum ) 16K (195 mm 267 mm) Com 10 (4 1 / / 2 tum) Monarch (3 7 / / 2 tum) C5 kuv ( mm) C6 Kuv ( mm) DL Kuv ( mm) Anpassat format: 90 till 216 mm i bredd, 148 till 356 mm i längd (3,54 till 8,50 tum i bredd, 5,83 till 14,0 tum i längd) Du kan inte skriva ut på papper i Legal-format i följande fall: PCL-skrivardrivrutin När [Gradation:] i [Utskr.kv.] är inställd på [Fin] PostScript 3-skrivardrivrutin När [Utskr.kv.] i [Skrivarfunktioner] är inställd på [Best Quality] 45

48 2. Fylla på papper Specifikationer gällande papperstyper Följande tabeller beskriver de papperstyper som kan användas av den här maskinen. Beroende på vilken typ av papper som används, kan det ta en stund innan tonern torkar. Innan du tar i pappret, se till att utskrivna ark har torkat ordentligt. I annat fall kan tonern kladda. Utskriftskvalitet kan garanteras endast om rekommenderat papper används. För mer information om rekommenderat papper, kontakta återförsäljaren eller en servicetekniker. Mellantjockt papper Post Beskrivning Papperstjocklek Papperskassetter stöds som 75 till 90 g/m 2 (20 till 24 lb.) Kan användas med alla papperskassetter. Format som stödjer duplex A4, B5 JIS, Legal (8 1 / 2 14 tum), Letter (8 1 / 2 11 tum), Executive (7 1 / / 2 tum ), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tum), 16K (195 mm 267 mm) Tjockt papper 1 Post Papperstjocklek 91 till 105 g/m 2 (24 till 28 lb.) Beskrivning Papperskassetter stöds som Kan användas med alla papperskassetter. Format som stödjer duplex Anmärkningar Inget Antalet sidor som kan skrivas ut på en minut är cirka hälften av antalet för mellantjockt papper. Tjockt papper 2 Post Papperstjocklek 106 till 160 g/m 2 (28 till 43 lb.) Beskrivning Papperskassetter stöds som Kassett 1 och sidoinmatningsfack 46

49 Papper som stöds Post Beskrivning Format som stödjer duplex Anmärkningar Inget Antalet sidor som kan skrivas ut på en minut är cirka hälften av antalet för mellantjockt papper. Tunt papper Post Papperstjocklek 60 till 65 g/m2 (16 till 17 lb.) Beskrivning Papperskassetter stöds som Kan användas med alla papperskassetter. Format som stödjer duplex A4, B5 JIS, Legal (8 1 / 2 14 tum), Letter (8 1 / 2 11 tum), Executive (7 1 / / 2 tum), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tum), 16K (195 mm 267 mm) Normalt papper Post Papperstjocklek 66 till 74 g/m2 (18 till 20 lb.) Beskrivning Papperskassetter stöds som Kan användas med alla papperskassetter. Format som stödjer duplex A4, B5 JIS, Legal (8 1 / 2 14 tum), Letter (8 1 / 2 11 tum), Executive (7 1 / / 2 tum), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tum), 16K (195 mm 267 mm) Återvunnet papper Post Papperstjocklek 75 till 90 g/m 2 (20 till 24 lb.) Beskrivning Papperskassetter stöds som Kan användas med alla papperskassetter. Format som stödjer duplex A4, B5 JIS, Legal (8 1 / 2 14 tum), Letter (8 1 / 2 11 tum), Executive (7 1 / / 2 tum), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tum), 16K (195 mm 267 mm) 47

50 2. Fylla på papper Post Anmärkningar Beskrivning Om tjockleken på papper är utanför den angivna spännvidden, välj [Tunt papper], [Normalt papper], [Tjockt papper 1], eller [Tjockt papper 2]. Färgat papper Post Papperstjocklek Papperskassetter stöds som 75 till 90 g/m 2 (20 till 24 lb.) Beskrivning Kan användas med alla papperskassetter. Format som stödjer duplex Anmärkningar A4, B5 JIS, Legal (8 1 / 2 14 tum), Letter (8 1 / 2 11 tum), Executive (7 1 / / 2 tum), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tum), 16K (195 mm 267 mm) Om tjockleken på papper är utanför den angivna spännvidden, välj [Tunt papper], [Normalt papper], [Tjockt papper 1], eller [Tjockt papper 2]. Förtryckt papper Post Papperstjocklek 75 till 90 g/m 2 (20 till 24 lb.) Beskrivning Papperskassetter stöds som Kassett 1 and Kassett 2 Format som stödjer duplex Anmärkningar A4, B5 JIS, Legal (8 1 / 2 14 tum), Letter (8 1 / 2 11 tum), Executive (7 1 / / 2 tum), 8 13, 8 1 / 2 13 tum, Folio (8 1 / 4 13 tum), 16K (195 mm 267 mm) Om tjockleken på papper är utanför den angivna spännvidden, välj [Tunt papper], [Normalt papper], [Tjockt papper 1], eller [Tjockt papper 2]. Hålslaget papper Post Papperstjocklek 75 till 90 g/m 2 (20 till 24 lb.) Beskrivning Papperskassetter stöds som Kan användas med alla papperskassetter. 48

51 Papper som stöds Post Format som stödjer duplex Anmärkningar Beskrivning A4, B5 JIS, Legal (8 1 / 2 14 tum), Letter (8 1 / 2 11 tum), Executive (7 1 / / 2 tum), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tum), 16K (195 mm 267 mm) Om tjockleken på papper är utanför den angivna spännvidden, välj [Tunt papper], [Normalt papper], [Tjockt papper 1], eller [Tjockt papper 2]. Brevhuvud Post Papperstjocklek 75 till 90 g/m 2 (20 till 24 lb.) Beskrivning Papperskassetter stöds som Kan användas med alla papperskassetter. Format som stödjer duplex Anmärkningar A4, B5 JIS, Legal (8 1 / 2 14 tum), Letter (8 1 / 2 11 tum), Executive (7 1 / / 2 tum), 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tum), 16K (195 mm 267 mm) Papper som har en tjocklek utanför den angivna spännvidden kan inte skrivas på. Bond-papper Post Papperstjocklek 106 till 160 g/m 2 (28 till 43 lb.) Beskrivning Papperskassetter stöds som Kassett 1 och sidoinmatningsfack Format som stödjer duplex Anmärkningar Inget Antalet sidor som kan skrivas ut på en minut är cirka hälften av antalet för mellantjockt papper. Om tjockleken på papper är utanför den angivna spännvidden, välj [Tjockt papper 1]. Cardstock Post Papperstjocklek 106 till 160 g/m 2 (28 till 43 lb.) Beskrivning 49

52 2. Fylla på papper Post Papperskassetter stöds som Kassett 1 och sidoinmatningsfack Beskrivning Format som stödjer duplex Anmärkningar Inget Antalet sidor som kan skrivas ut på en minut är cirka hälften av antalet för mellantjockt papper. Papper som är tjockare än 160 g/m 2 kan inte skrivas ut på. Etikettark Post Beskrivning Papperskassetter stöds som Kassett 1 och sidoinmatningsfack Format som stödjer duplex Anmärkningar Inget Antalet sidor som kan skrivas ut på en minut är cirka hälften av antalet för mellantjockt papper. Undvik att använda självhäftande etiketter där det finns lim. Lim kan fastna på delar i maskinen vilket kan orsaka pappermatningsproblem, sämre utskriftskvalitet eller att trumman slits ut för snabbt. Kuvert Post Beskrivning Papperskassetter stöds som Kassett 1 och sidoinmatningsfack Format som stödjer duplex Inget Anmärkningar Undvik att använda självhäftande kuvert. De kan orsaka fel i maskinen. Antalet kuvert som kan skrivas ut på en minut är cirka hälften av antalet för mellantjockt papper. Papper kan endast fyllas på upp till den nedre av de två gränsmarkeringarna i kassetten. 50

53 Papper som stöds Om utskriften på kuverten blir dålig eller kuverten blir skrynklade, fyll då på kuverten i motsatt riktning. Ställ även in 180 graders rotation av kuverten i skrivardrivrutinen. För information om hur ändrar riktning, se hjälpavsnittet för skrivardrivrutinen. Miljöfaktorer kan minska utskriftskvaliteten på såväl rekommenderade som icke rekommenderade kuvert. Om kuverten är mycket böjda efter utskrift ska du släta ut dem genom att böja åt motsatt håll. Efter utskrift kan kuverten ibland ha skador längs den långa kanten och toner kan ha smutsat ned den sida som inte skrivs på. Utskriftsbilder kan också bli suddiga. När du skriver ut stora, svarta solida ytor kan det bli ränder som ett resultat av att kuvertens överlappning. För att korrekt ange längden på ett kuvert vars flik finns på den korta sidan, var noga med att inkludera den öppna fliken i mätningen. CER112 Lufta kuvert och justera sedan deras kanter innan du placerar dem. DAC573 När kuverten luftas, var noga med att kuvertens flikar inte fastnar i varandra. Om de fastnar i varandra ska du separera dem. När kuverten luftas, var noga med att kuvertens flikar inte fastnar i varandra. Om de fastnar ska du separera dem. Innan du placerar kuvert ska du släta ut dem så att de inte böjer sig mer än vad som visas nedan. 51

54 2. Fylla på papper 5 mm (0,2 tum) 0 mm (0 tum) Om böjningen är större ska du släta ut kuverten med händerna som visas nedan. DAC574 DAC575 Du kanske inte kan skriva ut dubbelsidigt på pappersformaten 8 13, 8 1 / 2 13, Folio (8 1 / 4 13 tum) eller 16K (195 mm 267 mm) i följande fall: PCL-skrivardrivrutin När [Gradation:] i [Utskr.kv.] är inställd på [Fin] PostScript 3-skrivardrivrutin När [Utskr.kv.] i [Skrivarfunktioner] är inställd på [Best Quality] 52

55 Ej rekommenderade papperstyper Ej rekommenderade papperstyper Använd inte följande papperstyper: Papper för bläckstråleskrivare Böjt, vikt eller skrynkligt papper Rullat eller vridet papper Rivet papper Skrynkligt papper Fuktigt papper Smutsigt eller skadat papper Papper som är så torrt att det alstrar statisk elektricitet Papper som redan skrivits ut på, med undantag för papper med förtryckt brevhuvud. Fel är vanligast när papper som är utskrivet från annan maskin än en laserskrivare används (t.ex. monokroma kopiatorer och färgkopiatorer, bläckstråleskrivare etc.) Specialpapper som t.ex. termopapper och karbonpapper Papper som väger mer eller mindre än gränsvärdet Papper med urskärningar, hål, perforeringar eller relief Självhäftande etikettark där klistersidan inte skyddas Papper med gem eller häftklammer Var noga med att inte röra papperets yta när du fyller på det. Även sådant papper som passar för maskinen kan, om det förvarats fel, orsaka felmatning, dålig utskriftskvalitet eller funktionsfel. 53

56 2. Fylla på papper Utskriftsområde Diagrammet nedan visar papprets utskriftsområde. Papper DAC Utskriftsområde 2. Riktning 3. Cirka 4,2 mm (0,2 tum) 4. Cirka 4,2 mm (0,2 tum) Kuvert DAC Utskriftsområde 2. Riktning 3. Ca 10 mm (0,4 tum) 4. Ca 15 mm (0,6 tum) 54

57 Utskriftsområde Kantfri utskrift stöds inte. Utskriftsområdet kan variera beroende på pappersformat, skrivarspråk och skrivardrivrutinens inställningar. För bättre utskriftskvalitet på kuvert rekommenderas att du ställer in höger, vänster, övre och nedre utskriftsmarginaler till minst 15 mm (0,6 tum) vardera. 55

58 2. Fylla på papper Fylla på papper Fylla på papper i kassett 1 och 2 Här följer en beskrivning av hur du fyller på papper i standardkassetten (kassett 1). Samma gäller för påfyllning av papper i kassett 2. Innan du skriver ut på papper som inte är kuvert ska du försäkra dig om att spakarna inuti den bakre övre luckan är uppdragna. Böjda papper kan fastna. Släta ut böjt papper innan du fyller på det i kassetten. När du fyllt på papper i kassetten, ange papperstyp och format via kontrollpanelen för att undvika utskriftsproblem. Denna maskinen identifierar inte pappersformat automatiskt. 1. Använd båda händerna och dra försiktigt ut papperskassetten. DAC070 Placera kassetten på en plan yta. 2. Tryck ned metallplattan tills den klickar på plats. DAC050 56

59 Fylla på papper 3. Tryck ihop klämman på sidoguiden och placera den så att den passar pappersformatet. DAC051 När du fyller på med anpassat pappersformat, placera pappersguiden något bredare än det aktuella pappersformatet. 4. Tryck ihop ändguiden och skjut den inåt så att den passar pappersformatet. DAC053 När du fyller på med anpassat pappersformat, placera pappersguiden något bredare än det aktuella pappersformatet. 5. Fyll på nya pappersark justerat med sidan som ska skrivas ut på (textsidan) nedåt. Kontrollera att pappersbunten inte överstiger den övre markeringen inuti kassetten. Den övre markeringen i kassett 2 skiljer sig från den visade markeringen. DAC052 57

60 2. Fylla på papper Skjut guiderna inåt tills de är tätt emot papperets sidor. Var noga med att pappersbunten inte överstiger nivåmarkeringen på sidoguiderna. När du använder kassett 2, se till att pappersbunten inte överskrider gränsmarkeringen på papperskassetten. DAC Kontrollera att det inte är något mellanrum mellan papper och pappersguide (gäller både sido- och ändguider). DAC Tryck försiktigt in papperskassetten rakt in i skrivaren. För att undvika pappersstopp, kontrollera att kassetten är ordentligt isatt. Den övre gränsen är olika beroende på papperstyp (tunt papper eller tjockt papper). Se etiketten inuti kassetten för att bekräfta den övre gränsen. Ikonen på höger sida om kassetten visar ungefär hur mycket papper som finns kvar. Förlängningskassett 1 för att fylla på papper Detta avsnitt förklarar hur man fyller på papper i maskinen som är längre än A4 (297 mm). 58

61 Fylla på papper 1. Ta bort den bakre luckan med ett mynt. DAC Använd båda händerna och dra försiktigt ut kassett 1. Placera kassetten på en plan yta. 3. Tryck ned metallplattan tills den klickar på plats. DAC Kläm förlängaren i riktningen "PUSH", och dra ut förlängningen tills den klickar. DAC055 Efter att förlängaren har fällts ut, kontrollera att pilen på förlängaren och pilen på kassetten är justerade. 59

62 2. Fylla på papper DAC Följ steg 3 till 7 i "Fylla på papper i kassett 1 och 2". För att återställa förlängaren kan du behöva trycka på den med lite kraft. Fylla på papper i sidoinmatningsfacket Innan du skriver ut på papper som inte är kuvert ska du försäkra dig om att spakarna inuti den bakre övre luckan är uppdragna. Fyll på papper med utskriftssidan nedåt och i kortsidans matningsriktning. Fyll inte på papper medan maskinen skriver ut. Böjda papper kan fastna. Släta ut böjt papper innan du fyller på det i kassetten. Duplexutskrift stöds inte. Kassett 1 och 2 är otillgängliga om papper är påfyllt i sidoinmatningsfacket. Du kan inte fylla på papper i sidoinmatningsfacket när maskinen står i energisparläge. 1. Sätt i övre kanten av pappret i maskinen. DAC067 60

63 Fylla på papper 2. Justera pappersguiderna enligt papperets format. 3. Stöd pappret med båda dina händer och sätt i det försiktigt tills det tar stopp. DAC066 DAC065 Fylla på kuvert Innan du skriver ut på kuvert ska du försäkra dig om att spakarna inuti den bakre övre luckan är sänkta för att undvika att kuverten kommer ut skrynkliga. Dessutom, dra spakarna uppåt och tillbaka till deras ursprungspostition efter utskrift. Undvik att använda självhäftande kuvert. De kan orsaka fel i maskinen. Kuverten ska vara helt ihoptryckta när de placeras i sidoinmatningsfacket. Placera endast kuvert av samma format och typ vid varje utskriftsomgång. Innan du fyller på kuvert, se till att räta ut deras främre kanter (kanten som går in i maskinen) genom att dra en penna eller linjal längs med dem. Vissa typer av kuvert kan ge upphov till matningsfel, skrynklingar eller dålig utskrift. Utskriftskvaliteten på kuvert kan bli ojämn om delar av kuvertet har olika tjocklek. Skriv ut ett eller två kuvert i förväg för att kontrollera kvaliteten. I en mycket varm eller fuktig omgivning kan utskriften bli dålig eller med låg utskriftskvalitet. 61

64 2. Fylla på papper Sänk spakarna till fixeringsenheten 1. Dra i spaken på frontluckan och fäll sedan försiktigt ned frontluckan Sänk fixeringsenhetens spakar. DAC061 DAC Använd båda händerna när du försiktigt trycker upp frontluckan tills den stängs. DAC062 För mer information om att lägga i ett kuvert, se s. 56 "Fylla på papper i kassett 1 och 2" och s. 60 "Fylla på papper i sidoinmatningsfacket". Observera att du inte kan lägga i kuvert i kassett 2. Se till att fylla på kuverten så att flikarna ligger till höger. Om så inte är fallet, blir kuverten skrynkliga. 62

65 Fylla på papper Om utskrivna kuvert har skrynklats, mata in kuverteten i motsatt riktning och vrid sedan utskriftsföremålet 180 grader med hjälp av skrivardrivrutinen före utskrift. För mer information, se skrivardrivrutinens hjälp. När du använder kassett 1 Om kuvertfliken är på en kortsida ska du lägga kuvertet med fliken i kassettuttaget. Om kuvertfliken är på en långsida ska du lägga kuvertet med fliken åt höger. DAC576 När du använder sidoinmatningsfacket Om kuvertfliken är på en kortsida ska du lägga kuvertet med fliken i den främre delen av kassetten. Om kuvertfliken är på en långsida ska du lägga kuvertet med fliken åt höger. DAC473 Ange papperstyp och pappersformat via kontrollpanelen I detta avsnitt förklaras hur man med hjälp av kontrollpanelen anger pappersformat och papperstyp. Specificering av papperstyp och format kan även göras via skrivardrivrutinen. För mer information, se skrivardrivrutinens hjälp. När du skriver ut från sidoinmatningsfacket eller kassett 1 kan du antingen välja att skriva ut enligt skrivardrivrutinens inställningar eller kontrollpanelens inställningar med [Prio: sidoinmatningsfack] 63

66 2. Fylla på papper eller [Prio: kassett 1] under [Pappersinmatn.]. För information om [Prio: sidoinmatningsfack] eller [Prio: kassett 1], se s. 85 "Menyn Pappersinmatning". Om [Auto fortsätt] under systemmenyn är aktiverat avbryts utskriften tillfälligt om ett fel gällande papperstyp/format upptäcks. Utskriften startar om automatiskt efter cirka tio sekunder, då med de inställningar som gjorts på kontrollpanelen. Pappersstopp kan orsakas om det pappersformat som anges på kontrollpanelen och papperet i pappersfacket eller den pappersformat som angetts för utskriften, inte matchar när utskriften startas. För mer information om [Auto fortsätt], se s. 91 "Systemmeny". Att ange papperstyp Det här avsnittet förklarar hur du anger papperstyp. 1. Tryck på [Meny] (Menu). 2. Tryck på [ ] eller [ ] för att välja [Pappersinmatn.] och tryck sedan på [OK]. 3. Tryck på [ ] eller [ ] för att välja [Papperstyp] och tryck sedan på [OK]. CER Tryck på [ ] eller [ ] för att välja inställningar för papperstyp för aktuell kassett och tryck sedan på [OK]. 5. Tryck på [ ] eller [ ] för att välja papperstyp och tryck sedan på [OK]. 6. Tryck på [Meny] (Menu) för att återgå till startskärmen. Att ange standardformat på papper I det här avsnittet förklaras hur du anger standardpappersformat. 64

67 Fylla på papper 1. Tryck på [Meny] (Menu). 2. Tryck på [ ] eller [ ] för att välja [Pappersinmatn.] och tryck sedan på [OK]. 3. Tryck på [ ] eller [ ] för att välja [Pappersformat] och tryck sedan på [OK]. CER Tryck på [ ] eller [ ] för att välja inställningar för pappersformat för aktuell kassett och tryck sedan på [OK]. 5. Tryck på [ ] eller [ ] för att välja önskat pappersformat och tryck sedan på [OK]. 6. Tryck på [Meny] (Menu) för att återgå till startskärmen. Att ange ett anpassat pappersformat. I det här avsnittet förklaras hur man anger ett anpassat pappersformat. Anpassat pappersformat kan inte fyllas på i kassett 2. När du skriver ut, se till att det pappersformatet som anges med skrivardrivrutinen matchar det pappersformat som anges med kontrollpanelen. Om en felmatchning av pappersformat inträffar visas ett meddelande på displayen. För att ignorera felet och skriva ut med felmatchat papper, se s. 69 "Om ett pappersformats- eller papperstypsfel uppstår". 1. Tryck på [Meny] (Menu). CER408 65

68 2. Fylla på papper 2. Tryck på [ ] eller [ ] för att välja [Pappersinmatn.] och tryck sedan på [OK]. 3. Tryck på [ ] eller [ ] för att välja [Pappersformat] och tryck sedan på [OK]. 4. Tryck på [ ] eller [ ] för att välja inställningar för pappersformat för aktuell kassett och tryck sedan på [OK]. 5. Tryck på [ ] eller [ ] för att välja [Anp. format] och tryck sedan på [OK]. 6. Tryck på [ ] eller [ ] för att välja [mm] eller [tum] och tryck sedan på [OK]. 7. Ange bredden med [ ] eller [ ] och tryck sedan på [OK]. 8. Ange längden med [ ] eller [ ] och tryck sedan på [OK]. 9. Tryck på [Meny] (Menu) för att återgå till startskärmen. 66

69 3. Skriva ut dokument Grundläggande funktion Detta avsnitt förklarar den grundläggande utskriftsprocessen. 1. Öppna dialogrutan [Skrivaregenskaper] i programmet. För mer information om varje inställning, klicka på [Hjälp]. Du kan också klicka på informationsikonerna för att visa konfigurationsinformation. 2. Konfigurera utskriftsinställningar efter behov och klicka sedan på [OK]. Dialogrutan skrivaregenskaper stängs. 3. Klicka på [OK]. Om ett pappersstopp inträffar avbryts utskriften efter att den den aktuella sidan har skrivits ut. Efter att pappret som fastnade tagits bort, startar utskriften automatiskt om från den sida som fastnade. För mer information om hur du avlägsnar ett papper som fastnat, se s. 155 "Ta bort papper som fastnat". Efter utskrift på kuvert, se till att ställa tillbaka spakarna för utskrift på kuvert till deras ursprungliga läge. Mer information om spakarna för utskrift på kuvert, se s. 61 "Fylla på kuvert". Avbryta ett utskriftsjobb Du kan avbryta utskriftsjobben med maskinens kontrollpanel eller via din dator, beroende på jobbets status. 67
