1 Servicehandbok Absorptionkylskåp för husvagn och husbil DES / TB 02/02

2 IInnehåll Sidan Inledning 3 Funktion 4,5 Komponenter 6,7,8 Felsöknings schema Dålig kylning oavsett energikälla 9 Ingen kylning med 230V AC 10 Dålig kylning med 230V AC 10 Ingen kylning med 12V DC 11 Dålig kylning med 12V DC 11 Ingen kylning med gas men fungerar bra med 230V AC 12 Lågan tänds inte 12,13,14 Lågan slocknar 14,15 Dålig kylning med gas men normal effekt med 230V AC 16,17 För kallt I kylen 17 Invändig belysning 18 Ingen kylning oavsett energikälla 19 Frysluckan stänger inte 20 Felsökningstabell 21 2

3 Inledning De svenska ingenjörerna Baltzar von Platen och Carl Munter utvecklade 1922 ett absorptionskylaggregat som i kontinuerlig drift, inte utsätts för slitage (eftersom det inte har några rörliga delar) och som använder sig av vät gas och ammoniak. Absorptionsaggregat har använt sig av denna princip alltsedan dess. Ett absorptionsaggregat består av stålrör, som svetsas samman till ett komplext rörsystem, som alstar de olika termodynamiska förutsättningar som absorptionsprocessen kräver. Kylskåpens framgång ligger i låg ljudnivå, lång livslängd (inga rörliga delar) och olika driftsmöjligheter (nätanslutning: V, batteridrift: 12 V, gas-, fotogen drift osv). Detta gör att kylskåpen är perfekta för användning på hotell i fritidsfordon ( husvagn / husbil ) och fritids hus. 3

4 ABSORPTIONSSYSTEMET Kondensor Evaporator Värmeväxlare Pump Absorbator Kokare Absorbatorkärl Vätsketemperaturväxlare fattig ammoniaklösning rik ammoniaklösning Flytande ammoniak Ammoniakgas Vätgas Blandning väte- och ammoniakgas 4

5 Funktion 1. Kokare Ammoniaklösningen värms upp till ammoniakgas som går till kondensorn. Den vatten rika ammoniaklösningen avskils och återvänder via vätsketemperaturväxlaren till absorbatorn. 2. Kondensorn Ammoniakgasen kondenseras till vätska genom värmeavledning 3. Evaporator Flytande ammoniak rinner till evaporatorn. Där vätgasen evaporerar i ammoniaken absorberas värme som tas ur kylskåpet. Den tyngre ammoniak/väte blandningen flyter ner och in i absorbatorbehållaren. 4. Absorbator Den rika vätgasen absorberar av den fattiga lösningen, som flyter ned till behållaren. Vätgasen stiger sedan till evaporatorn. 5

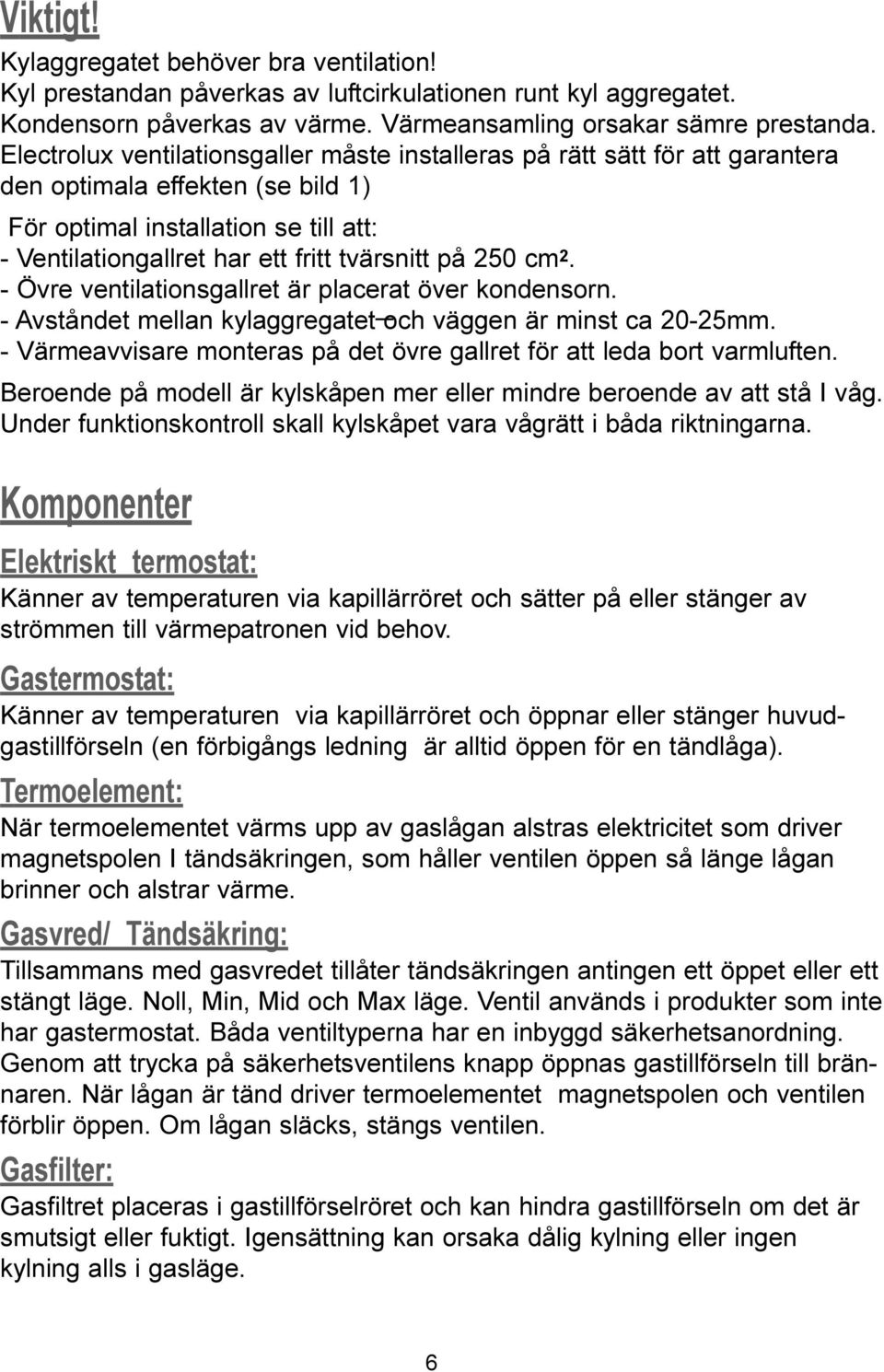

6 Viktigt! Kylaggregatet behöver bra ventilation! Kyl prestandan påverkas av luftcirkulationen runt kyl aggregatet. Kondensorn påverkas av värme. Värmeansamling orsakar sämre prestanda. Electrolux ventilationsgaller måste installeras på rätt sätt för att garantera den optimala effekten (se bild 1) För optimal installation se till att: - Ventilationgallret har ett fritt tvärsnitt på 250 cm 2. - Övre ventilationsgallret är placerat över kondensorn. - Avståndet mellan kylaggregatet och väggen är minst ca 20-25mm. - Värmeavvisare monteras på det övre gallret för att leda bort varmluften. Beroende på modell är kylskåpen mer eller mindre beroende av att stå I våg. Under funktionskontroll skall kylskåpet vara vågrätt i båda riktningarna. Komponenter Elektriskt termostat: Känner av temperaturen via kapillärröret och sätter på eller stänger av strömmen till värmepatronen vid behov. Gastermostat: Känner av temperaturen via kapillärröret och öppnar eller stänger huvudgastillförseln (en förbigångs ledning är alltid öppen för en tändlåga). Termoelement: När termoelementet värms upp av gaslågan alstras elektricitet som driver magnetspolen I tändsäkringen, som håller ventilen öppen så länge lågan brinner och alstrar värme. Gasvred/ Tändsäkring: Tillsammans med gasvredet tillåter tändsäkringen antingen ett öppet eller ett stängt läge. Noll, Min, Mid och Max läge. Ventil används i produkter som inte har gastermostat. Båda ventiltyperna har en inbyggd säkerhetsanordning. Genom att trycka på säkerhetsventilens knapp öppnas gastillförseln till brännaren. När lågan är tänd driver termoelementet magnetspolen och ventilen förblir öppen. Om lågan släcks, stängs ventilen. Gasfilter: Gasfiltret placeras i gastillförselröret och kan hindra gastillförseln om det är smutsigt eller fuktigt. Igensättning kan orsaka dålig kylning eller ingen kylning alls i gasläge. 6

7 Piezoelektrisk tändning: Tryck producerar hög spänning i en piezoelektrisk kristall. Via tändningskabeln och ett tändstift skapas hög spänning, som alstrar en gnista i brännaren och som därmed antänder gasen. Brännare: Brännaren består av ett brännarhus, en blandningskammare och ett brännarmunstycke. Munstycket är nummermärkt. Endast munstycket som har rätt nummer för den aktuella modellen får användas. Elektrisk tändare: En elektronisk tändare, på ca 12V, åstadkommer via en tändningskabel och ett tändstift, en gnista i brännaren som antänder gasen. tändaren gör om detta automatiskt tills en återkopplingssignal sänds till elektroniken och registerar att lågan är tänd. tändaren drivs via en brytare. Lågspridare: Under gasdrift fördelar lågspridaren värmen till kokaren. Sämre prestanda uppstår om lågspridaren saknas. lågspridarens längd och höjd varierar mellan olika modeller. Brännarmunstycke: Brännarmunstycken är speciellt utformade för att användas vid ett specifikt gastryck (28 till 50 mbar). Endast det brännarmunstycke som är specifikt för den aktuella modellen och gastrycket får användas. 7

8 Komponenter Gasutrustning lågspridare tändstift Brännarehus primär Lufts intag Brännarmunstycke Termoelement gas rör Gasreglageventil Gasfilter Gasanslutningen Gastermostat strömbrytare för elektrisk töndare Tändkabel Piezoelektrisk tändare skyddskåpa elektrisk tändare Tändkabel med tillhörande tändstift Elektrisk utrustning Elektrisk termostat (endast 230V) 230V strömbrytare 12V/24V strömbrytare värmepatron 8

9 1.0 Dålig kylning oavsett energikälla 1. Är övre ventilationsgallret placerat över kondensorn? 2. Är ventilationsöppningarna tillräckliga (250cm 2 ) Bild 1 Bild 2 1. Är evaporator röret delvis täckt med skum? 2. Är termisk kitt rätt appliceratt mellan evaporatorröret och flänspaketet. Bra kontakt är nödvändig! Bild 3 9

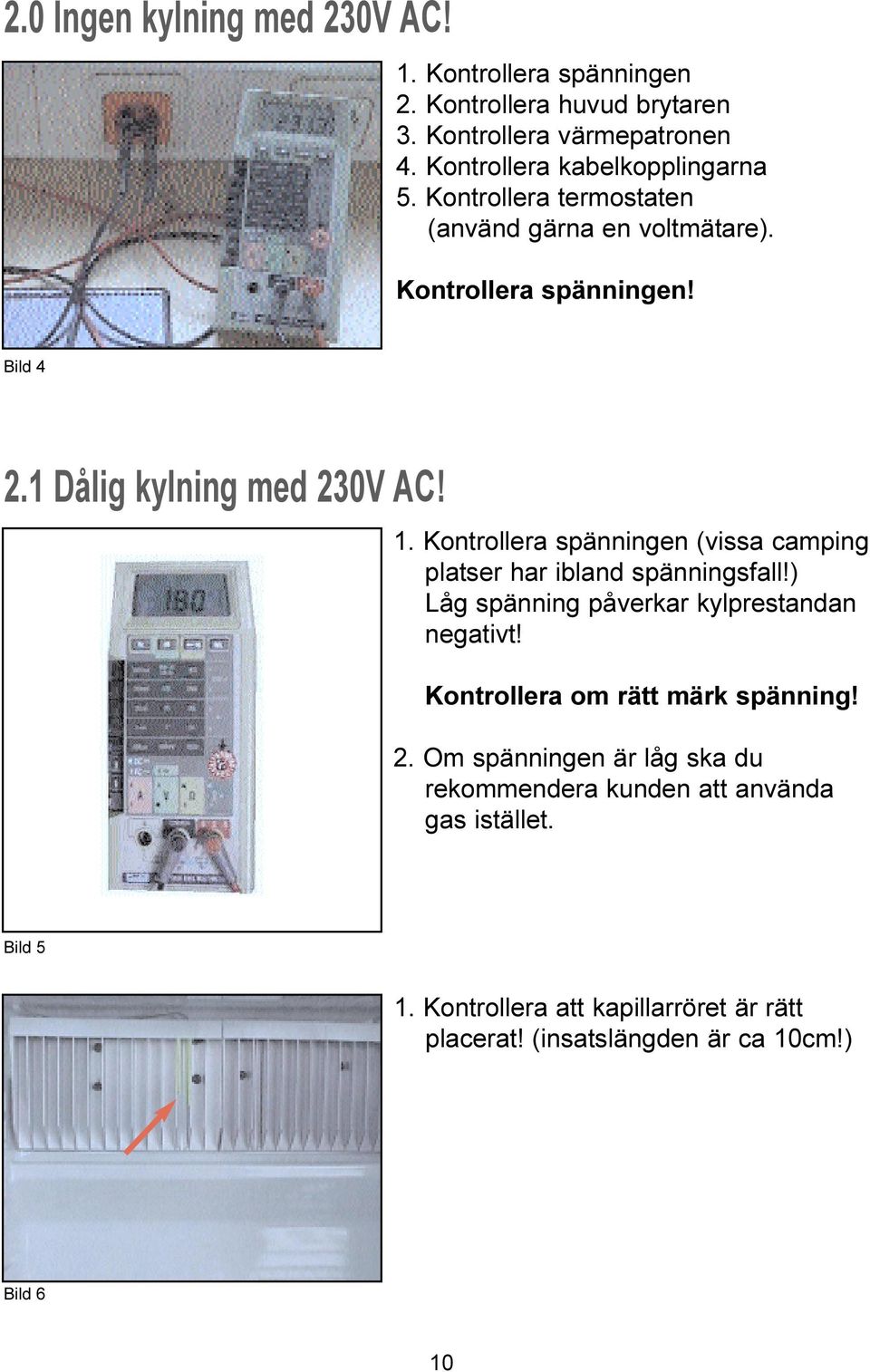

10 2.0 Ingen kylning med 230V AC! 1. Kontrollera spänningen 2. Kontrollera huvud brytaren 3. Kontrollera värmepatronen 4. Kontrollera kabelkopplingarna 5. Kontrollera termostaten (använd gärna en voltmätare). Kontrollera spänningen! Bild Dålig kylning med 230V AC! 1. Kontrollera spänningen (vissa camping platser har ibland spänningsfall!) Låg spänning påverkar kylprestandan negativt! Kontrollera om rätt märk spänning! 2. Om spänningen är låg ska du rekommendera kunden att använda gas istället. Bild 5 1. Kontrollera att kapillarröret är rätt placerat! (insatslängden är ca 10cm!) Bild 6 10

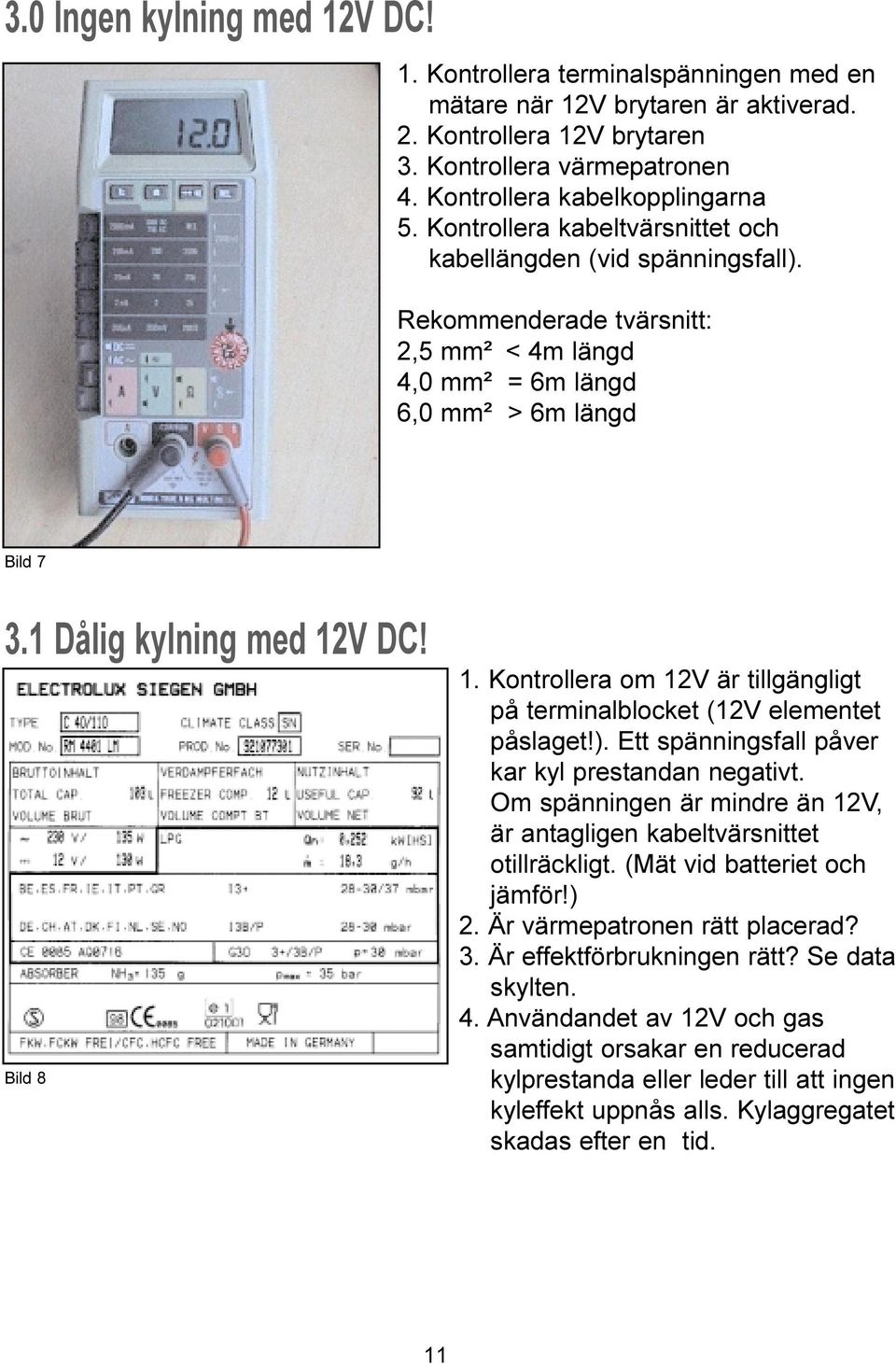

11 3.0 Ingen kylning med 12V DC! 1. Kontrollera terminalspänningen med en mätare när 12V brytaren är aktiverad. 2. Kontrollera 12V brytaren 3. Kontrollera värmepatronen 4. Kontrollera kabelkopplingarna 5. Kontrollera kabeltvärsnittet och kabellängden (vid spänningsfall). Rekommenderade tvärsnitt: 2,5 mm² < 4m längd 4,0 mm² = 6m längd 6,0 mm² > 6m längd Bild Dålig kylning med 12V DC! Bild 8 1. Kontrollera om 12V är tillgängligt på terminalblocket (12V elementet påslaget!). Ett spänningsfall påver kar kyl prestandan negativt. Om spänningen är mindre än 12V, är antagligen kabeltvärsnittet otillräckligt. (Mät vid batteriet och jämför!) 2. Är värmepatronen rätt placerad? 3. Är effektförbrukningen rätt? Se data skylten. 4. Användandet av 12V och gas samtidigt orsakar en reducerad kylprestanda eller leder till att ingen kyleffekt uppnås alls. Kylaggregatet skadas efter en tid. 11

12 4.0 Ingen kylning med gas men kylningen fungerar bra med 230V AC! 1. Är gas tillgängligt (t ex brytare på spisen) 2. Är alla ventiler öppna? Bild 9 1. Finns det en tändgnista? Om gnista saknas, se Brinner lågan fortfarande efter att gasreglage- eller tändsäkringen är släppt Om inte, se 4.2 Bild Lågan tänds inte! 3. Är tändstiftet rätt placerad? 4. Är tändstiftet rent och torr? (kolavlagringar, fukt) 5. Gnistan ska hoppa till termoelementet! 6. Är tändkabeln ordentligt kopplad till tändstiftet och till tändaren? 7. Är tändkabeln hel? 8. Alstrar tändaren en gnista? Bild 11 12

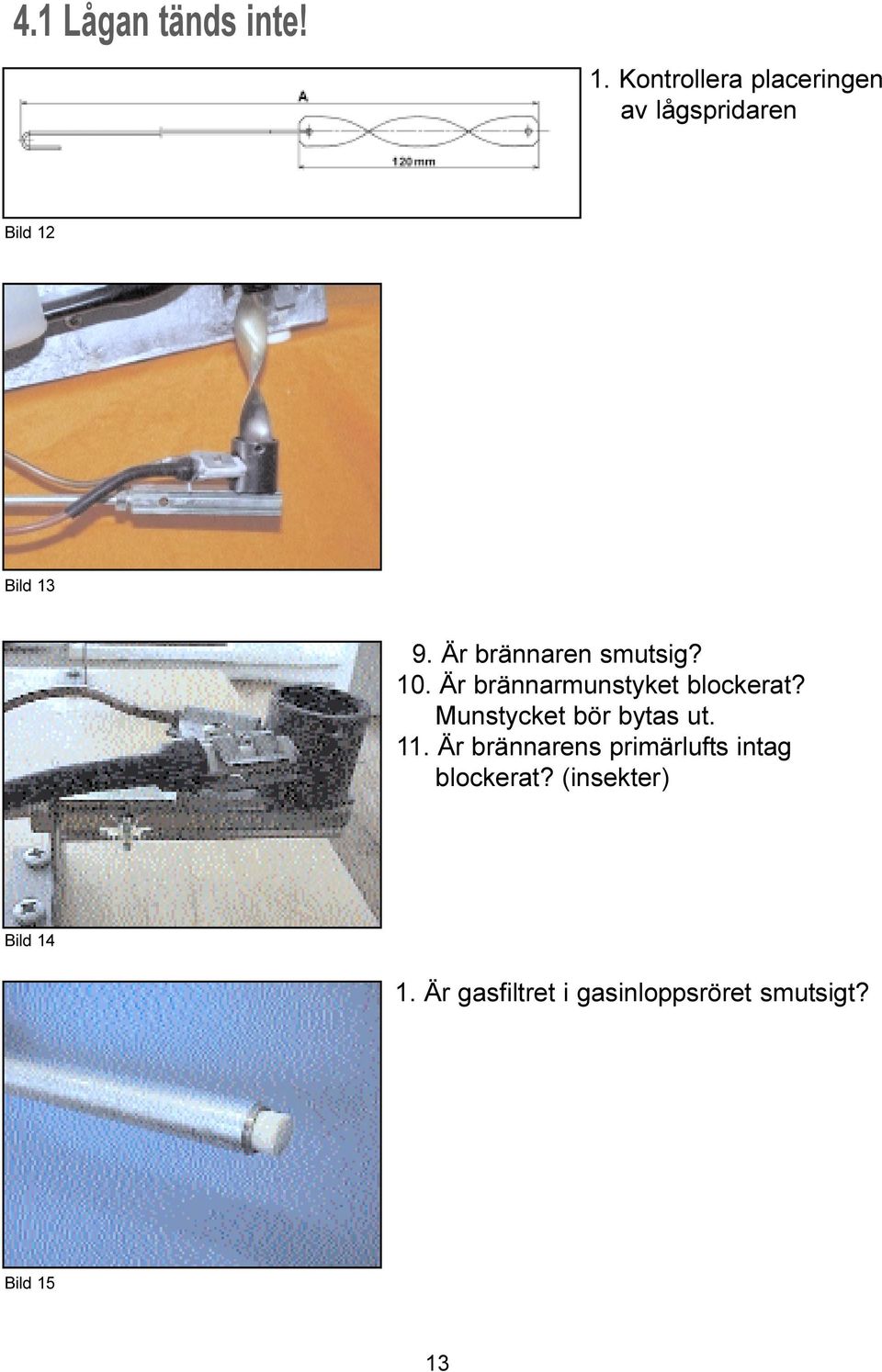

13 4.1 Lågan tänds inte! 1. Kontrollera placeringen av lågspridaren Bild 12 Bild Är brännaren smutsig? 10. Är brännarmunstyket blockerat? Munstycket bör bytas ut. 11. Är brännarens primärlufts intag blockerat? (insekter) Bild Är gasfiltret i gasinloppsröret smutsigt? Bild 15 13

14 4.1 Lågan tänds inte! 1. Är det fel på gasreglageventilen? Bild Lågan slocknar! 1. Står kontrollpanelen i vägen för tändsäkringen? (Förläng axeln t ex genom att sätta en bricka under reglageknappen!) Bild Kontrollera termoelementets kopplingar. 2. Kontrollera termoelementet och byt ut det vid behov. Bild 18 14

15 4.2 Lågan slocknar! 1. Fungerar tryckregulatorn riktigt (t ex övertryck) 2. Passar tryckregulatorn ihop med produkten (se data skylten). Bild 19 Bild Byt ut hela gasreglageventilen 2. För kylskåp utrustade med gastermostat - kontrollera termostatens funktion. (Positon 1 min - position 7 max.) Bild 21 15

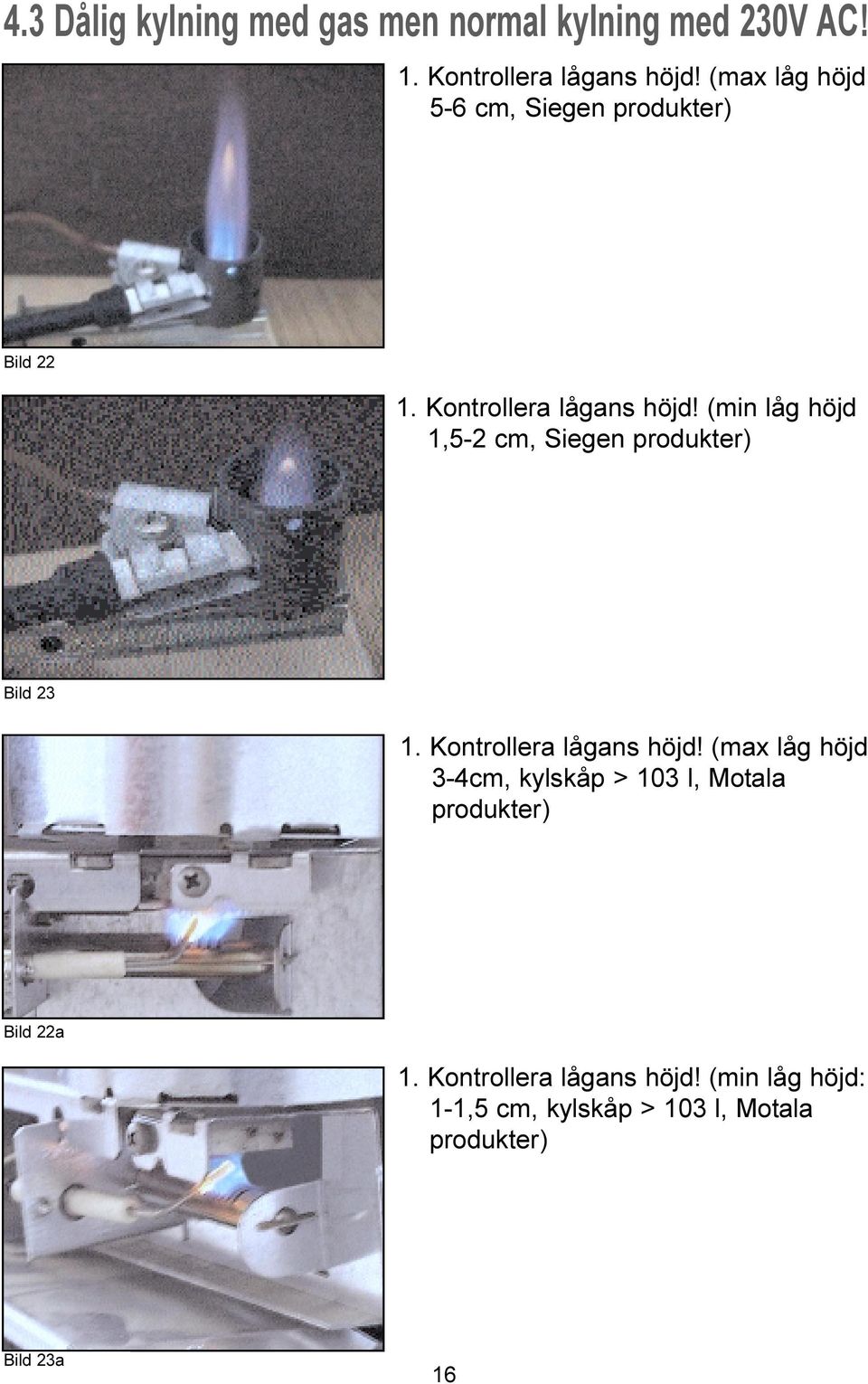

16 4.3 Dålig kylning med gas men normal kylning med 230V AC! 1. Kontrollera lågans höjd! (max låg höjd 5-6 cm, Siegen produkter) Bild Kontrollera lågans höjd! (min låg höjd 1,5-2 cm, Siegen produkter) Bild Kontrollera lågans höjd! (max låg höjd 3-4cm, kylskåp > 103 l, Motala produkter) Bild 22a 1. Kontrollera lågans höjd! (min låg höjd: 1-1,5 cm, kylskåp > 103 l, Motala produkter) Bild 23a 16

17 4.3 Dålig kylning med gas men normal kylning med 230V AC! 1. Är gastrycket korrekt? 2. Kontrollera att värdena på data skylten och tryckregulatorn stämmer överens. Bild 24 Bild Är brännaren eller brännarmunstycket smutsiga? (Rengör brännarmunstycket med vätska och tryckluft, OBS! Ingen mekanisk rengöring!) 2. Byt ut brännarmunstycket 3. För kylskåp utrustat med gastermostat kontrollera termostatens funktion 4. lågspridaren saknas eller fel längd för den aktuella modellen. 5.0 För kallt! 1. Kontrollera termostatens inställning 2. Är det fel på termostaten? 3. Är den omgivande temperaturen för låg? (montera vinterskydd!) 4. Kontrollera placeringen av kapillärröret (Rörets insatslängd ca 10cm!) Bild 26 17

18 6.0 Inre belysningen! 1. Är magneten rätt placerad i dörren? (Om inte, byt ut dörren) Bild Är det fel på sensorn? Testa med en annan magnet! Bild För att ta bort sensorn: Borra ett hål i sensorn, sätt fast en skruv och dra ut den. Bild 29 18

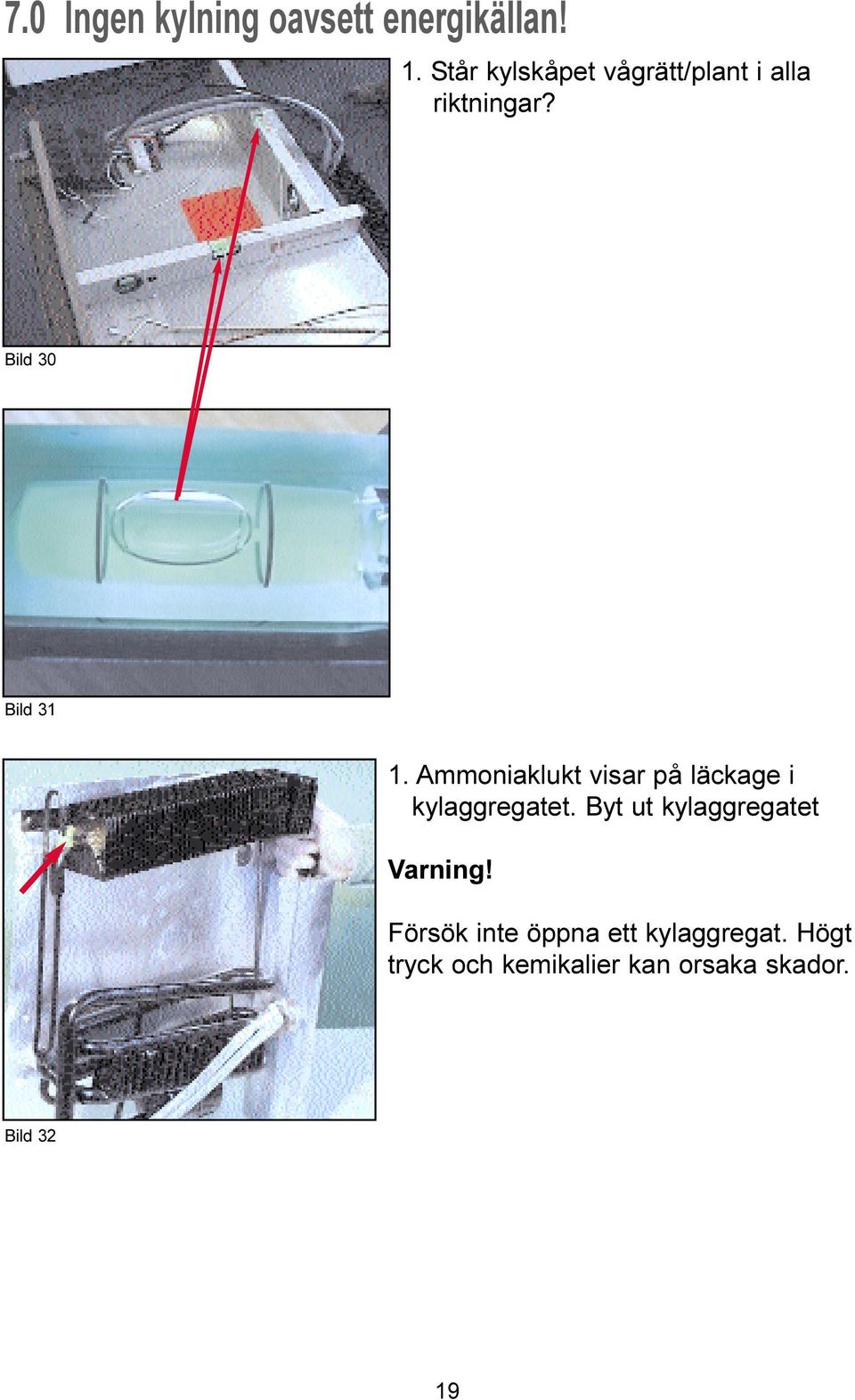

19 7.0 Ingen kylning oavsett energikällan! 1. Står kylskåpet vågrätt/plant i alla riktningar? Bild 30 Bild Ammoniaklukt visar på läckage i kylaggregatet. Byt ut kylaggregatet Varning! Försök inte öppna ett kylaggregat. Högt tryck och kemikalier kan orsaka skador. Bild 32 19

20 8.0 Fryslocket stänger inte! 1. Skruva los fryslocket Bild Ta bort skruvarna Bild Vänd gångjärnet på fryslocket tills spärren vidrör frysfacket Bild Sätt in gångjärnet och skruva det på fryslocket 5. Vänd gångjärn tills det kommer i rätt position! Bild 36 20
