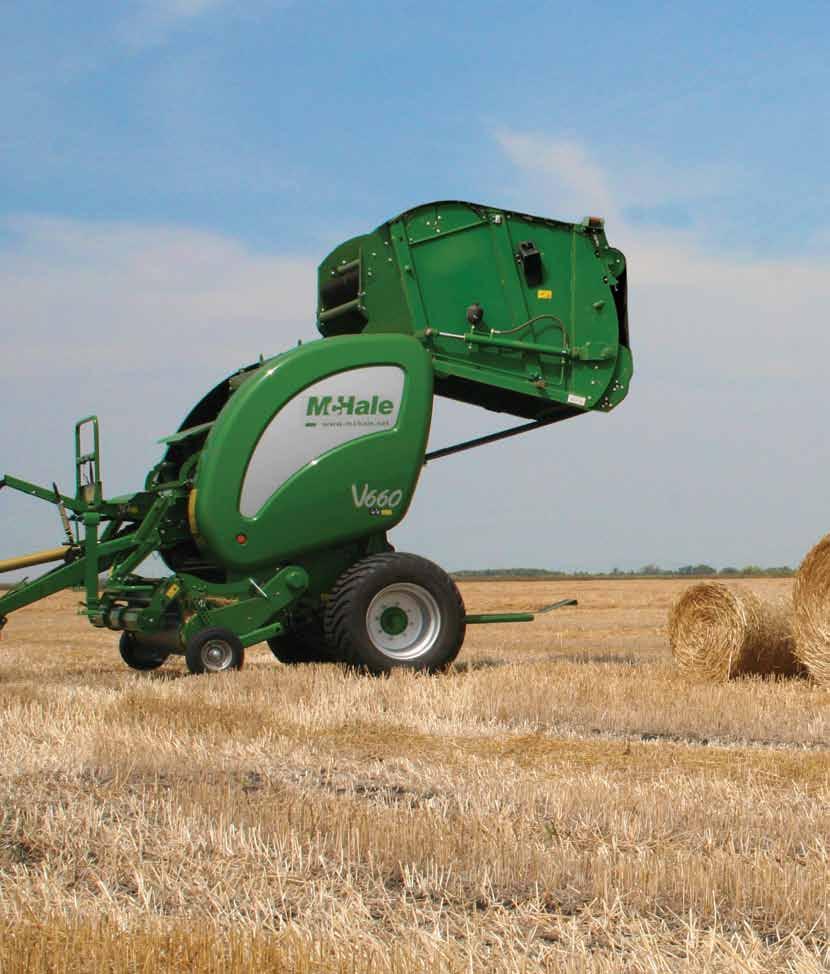

1 rundbalspress med flexkammare Tillverkad till högsta standard

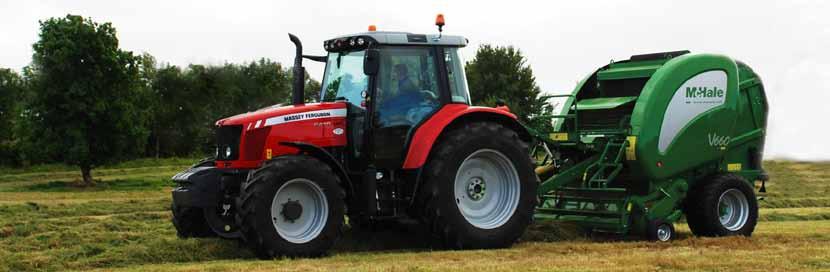

2 Rundbalspressar med flexkammare Under det senaste årtiondet har McHales serie av rundbalspressar arbetat på över fem kontinenter under några av världens mest krävande förhållanden och har utvecklat ett anseende om att ge hög kapacitet, utmärkt tillförlitlighet, användarvänlighet och högt andrahandsvärde.

3 Tillverkad till högsta standard V6-serien omfattar 2 modeller: Rundbalspress med flexkammare och 15-knivars snittverk Rundbalspress med flexkammare utan snittverk (saluförs ej i Sverige)

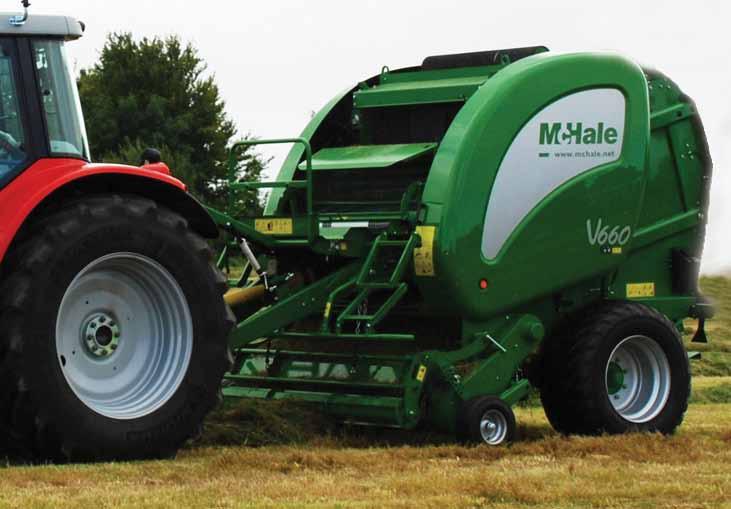

4 1. V6 sidoskydd Sidoskydden på V6-serien har konstruerats med hjälp av en slitstark komposit med dubbla lager, som kan absorbera de dagliga stötar och törnar dessa maskiner oundvikligen kommer i kontakt med. När sidoskydden på maskinen öppnas upp har användaren enkel åtkomst till maskinens olika komponenter. 2. Delad växellåda Alla maskiner i V6-serien är utrustad med en delad växellåda som ser till att kraften fördelas jämnt mellan rullarna i balkammaren, som drivs från vänster sida, och pickup och snittvek som drivs från höger sida av maskinen. Detta system ger en kort och effektiv drivlina samt optimal kraftöverföring. 3. Pickup McHale har provat olika typer av pickuper under de senaste åren. Efter omfattande tester bestämdes att alla maskiner i V6-serien skulle utrustas med en 2.1 meter bred galvaniserad högkapacitetspickup. Denna pickup plockar säkert upp även den kortaste grödan. Pickupen är försedd med laterala inmatningsskruvar som smidigt styr grödan i till inmatnings-/snittrotorn. Pickupens kamspårslager har dubbla banor för att utan problem klara de mest krävande förhållanden. Kamspåret är försedd med en inspektionslucka på sidan som ger användaren möjlighet att snabbt kontrollera och byta kamlager, om det behövs. 2.1 meter

5 VÅR SPECIFIKATION 4. Rotorkonstruktion Det stjärnformade inmatningsrotor placerad efter pickupen på V6, säkrar hög kapacitet på materialflödet in i balkammaren. När grödan kommer in i rotorn, matar roterande fingrar grödan in i balkammaren. Inmatningsrotorn eller snittverket har en extra kraftig rotor och avskrapare. Rotorns fingrar på alla V6 är svetsade på båda sidor för överlägsen styrka och rotorns drivsida är försedd med ett kraftigt lager med dubbla banor för lång livslängd. 5. Snittverk Knivarna i snittverket på V660 kan kopplas in och ur från förarplats. När de är aktiverade sträcker sig knivarna ända in till centrum av rotorn, vilket garanterar en konsekvent hög snittkvalitet. Knivarna har hydrauliskt överbelastningsskydd, så att om ett främmande föremål kommer in i snittverket kan knivarna tryckas bakåt och sedan återföras automatiskt. Knivarna i snittverket är tillverkade av härdat verktygsstål, vilket ger lång livslängd och maximal produktivitet genom att minska driftstopp i samband med knivslipning. För att säkra att maskinen alltid levererar en bra snittkvalitet har två övervakningssystem införts på modellerna V660. För det första övervakas knivarnas arbetstryck och visas på kontrollboxen. Om knivarnas arbetstryck blir för högt eller för lågt, aktiveras akustiska och visibla larm för att meddela föraren. För det andra, övervakar en sensor avståndet mellan spetsen av knivarna och centrum på rotorn. Om kniven flyttas ur sitt läge av någon anledning varnas föraren via kontrollboxen. På V660 har föraren möjlighet att välja till ett snittverket med valbart antal knivar i arbete. A A. Knivsensor 6. Drop Floor stopprensning Alla maskiner i V6-serien är utrustade med McHales väl testade och utprovade drop floor stopprensningssystem, en funktion som användarna har kommit att älska för det användarvänliga och effektiva stopprensningscykeln. Eftersom pressförhållandena inte alltid är perfekta, kan ojämna strängar förekomma, vilket kan leda till stopp. McHale V6 är utrustad med drop floor, ett system där man sänker knivbryggan, vilket innebär att stopp kan rensas via tre enkla steg

6 GÖR PRESSNING ENKLARE!

7 3 ENKLA STEG FÖR STOPPRENSNING RundbALSPRESSAR med flexkammare Sänk knivbryggan Koppla in kraftuttaget Återför knivbryggan Om ett stopp inträffar varnas föraren av ljudet från smatterkopplingen som då kan stoppa kraftuttaget och hydrauliskt sänka knivbryggan från förarplatsen. Detta vidgar inmatningskanalen och när kraftuttaget på nytt kopplas in kan stoppet matas igenom. Knivbryggan kan sedan återföras och pressningsarbetet kan återupptas. När du använder drop floor-cykeln på nya V6, sänks nu knivarna och knivbryggan tillsammans under stopprensningsprocessen, vilket ger ännu mer utrymme för att mata igenom stoppet. På V6-pressarna är den sänkbara knivbryggan nu utrustad med en sensor, vilken indikerar till föraren via kontrollboxen om drop floorsystemet är öppet.

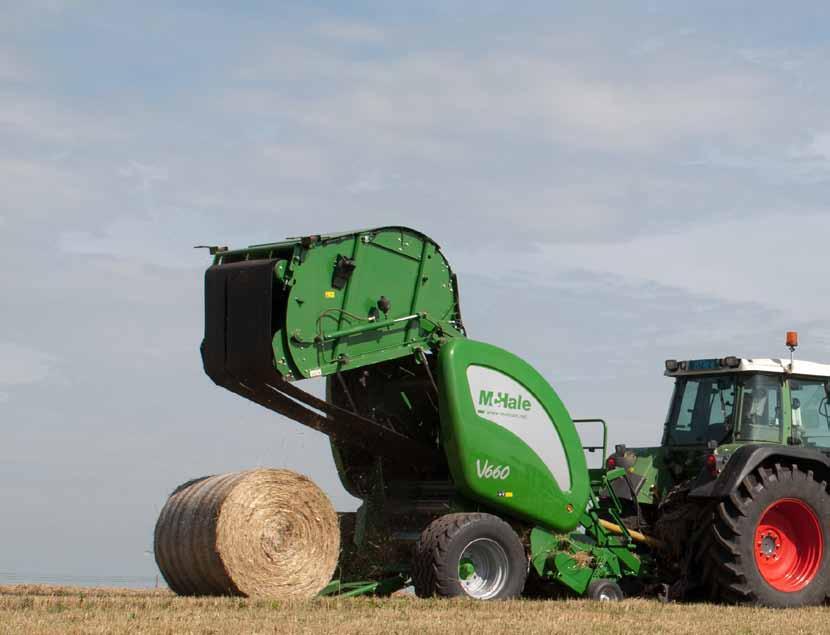

8 RundbALSPRESSAR med flexkammare 7. Balkammare & balstorlekar Balkammare & Baldiameter Balkammare & baldiameter Balkammaren på V660 flexkammarpress består av 3 kraftiga remmar. Remmarna är extremt kraftiga och är förstärkta med syntetiskt material, vilket säkrar att remmarna kan absorbera och applicera stort tryck på materialet i den variabla kammaren. V6-serien flexkammarpress kan producera balstorlekar från 0,7 m till 1,68 m. Balstorleken kan justeras i steg om 20 mm. Balkammarens dubbla drivning Balkammaren på McHale V6 flexkammarpress har dubbel drivning. Vid besvärliga förhållanden, som blött tungt gräs, om huvuddrivningen tenderar att slira, kopplas sekundärdrivningen in för att hjälpa rem- och materialrotation. Indikatorer för materialflöde V6-serien har indikatorer för materialflödet som visar föraren, via manöverboxen, vilken sida av balkammaren som måste fyllas. Dessa indikatorer för materialflödet säkrar bästa balform vid pressning av tunna och ojämna strängar. Mekaniskt låssystem på baklucka Bakluckan på V660 flexkammarpress är utrustad med en uppsättning mekaniska lås, som håller balkammaren säkert stängd. Dessa lås hålls aktiverade ända tills följande faktorer uppfyllts: förprogrammerad balstorlek, densitet och tillräckligt med nät har applicerats. Efter nätningen, öppnas låsen, varefter luckan öppnas och högdensitetsbalen kan matas ut från balkammaren på V660

9 Olje-och fettsmörjning RundbALSPRESSAR med flexkammare Oljesmörjningssystem McHale V6 är alla utrustade med ett kontinuerligt oljesmörjningssystem. När kraftuttaget kopplas in, levererar detta system olja till; - Balkammarens kedjor på drivsidan, vilka är 1-1/4 tum (20B) - Rotorns kedja, vilken är 1-tums duplex (16B-2) - Pickupens kedjor, vilka är ¾ tum (60H) Smörjning Lagren underhålls av ett SMÖRJSYSTEM, vilket säkrar att en UPPMÄTT mängd TRYCKSATT fett pressas in i lagren. Via detta system distribueras trycksatt fett till; - Balkammarens drivsida (18 lager) - Balkammarens icke drivsida (18 lager) - Rotorlagren (driv- och icke drivsida) - Pickupens drev SMÖRJLEDNING

10 RundbALSPRESSAR med flexkammare

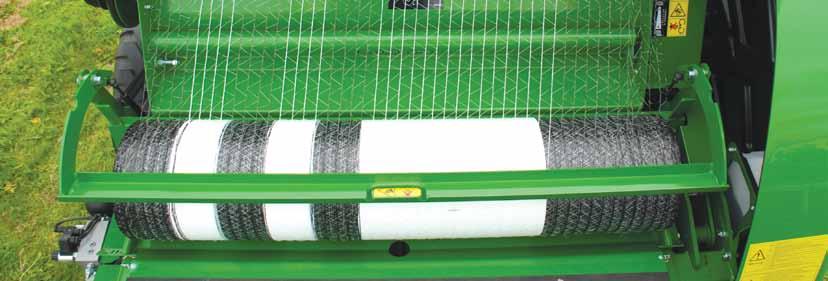

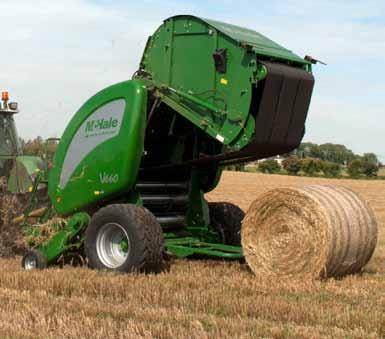

11 RundbALSPRESSAR med flexkammare 8. Nytt nätbindningssystem med hög prestanda och variabel nätsträckning Ett nytt nätbindningssystem med hög prestanda har utvecklats och konstruerats för V6-serien. Nätets försträckning kan enkelt justeras via en variabel remskiva på maskinens högra sida och en dekal visar de olika inställningar som kan göras med systemet, beroende på nätkvaliteten som används. Detta nätbindningssystem är mycket tillförlitligt och omfattar: 1. Steglös justering av nätets försträckning för att säkerställa optimal nätanvändning och balform graders omslutning runt matarvalsen av gummi, vilket eliminerar nätslirning under matningen. 3. Kan ta nätrullar på bredder upp till 1300 mm Byte av nätrulle & förvaring Balkick Nätlager Byte av nätrulle har optimerats på pressarna i V6-serien via det enkla och mycket effektiva rock n roll nätbytessystem. Användaren släpper helt enkelt på remmar som håller extrarullen på maskinens plattform och gungar (rock) nätrullen från sin förvaringsplats, över den lilla förhöjningen på plattformen och rullar (roll) in den i nätmagasinet. Förvaring för en extra nätrulle finns på pressen plattform i fram. När den nätade och färdiga balen med hög densitet släpps ut från balkammaren, ger den extra kraftiga balkicken en säker separation mellan maskinen och balen. Mängden nät som appliceras på balen ställs in från manöverboxen. Detta kan justeras från 1,1 till 6 lager per bal. Mängden nät regleras automatiskt för olika balstorlekar.

12 Expert Plus manöverbox V6 Expert Plus manöverbox McHale V660 är utrustad med en Expert Plus manöverbox med en stor grafisk display. Från förarplats kan föraren justera följande på manöverboxen; Balstorlek Baldensitet antalet nätvarv att applicera Expert Plus manöverbox ger även föraren möjlighet att välja mellan hård eller mjuk balkärna, beroende på kundens krav vid utfodring. Styrenheten kan även spara 10 jobb. Den innehåller även; Knivdisplay visning av bakluckans läge display för sänkbar knivbrygga Smörjningslarm Varningslarm Meter nät räknare för smörjintervall

13 Expert Plus manöverbox 1 Typ av gröda Inställningen för typ av gröda har 3 valmöjligheter; ensilage, hö och halm. Varje typ av gröda ställer in sin egen inställning för densitet/ nätmängd/diameter. Detta gör det mycket enkelt att ändra inställningar på maskinen för olika grödor. 2 Indikatorer för materialflöde V6-serien har indikatorer för materialflödet som visar föraren, via manöverboxen, vilken sida av balkammaren som måste fyllas. Dessa indikatorer för materialflödet säkrar bästa balform vid pressning av tunna och ojämna strängar. 3 Sensor för balkick McHale V6 är utrustad med en sensor för balkicken, vilken informerar föraren när en bal lämnar balkammaren och kickas iväg av balkicken. 4 Baldiameter 5 Baldensitet 6 Balkärnans densitet Baldiametern kan justeras via manöverboxen från cm. Den förvalda inställningen för diametern visas i informationsfältet i nederkant av manöverboxen, som visas ovan. Den verkliga baldiametern visas allt eftersom balen formeras i balkammaren. Det visas även en graf över formeringsprocessen av balen i balkammaren. Baldensiteten kan ställas in från 1-10 från manöverboxen. Normalt är värdet 8 tillräckligt för att pressa balar med hög densitet. En inställning med ett högre värde kan bli aktuellt vid pressning under blöta förhållanden. Diametern på balkärnan kan ställas in från cm och skalan är densamma som för den totala baldiametern. Denna funktion justerar den maximala storleken på balens kärna.

14 RundbALSPRESSAR med flexkammare

15 TEKNISK SPECIFIKATION Dimensioner & vikt Saluförs ej i Sverige Längd 4,8 m 4,8 m Bredd 2,54 / 2,58* 2,55 / 2,58* Höjd 2,75 m 2,75 m Vikt 3700 kg 4000 kg Pickup Arbetsbredd 2100 mm 2100 mm Pinnaxlar 4 5 Pinnavstånd 70 mm 70 mm Strängledarplåt Standard Tillval Strängmatarrulle Tillval Standard Pickup-hjul Standard Standard Snittverk Antal knivar 0 15 Nominell snittlängd - 65 mm Överbelastningsskydd för knivar - Hydraulisk Knivmanövrering - Hydrauliskt från förarplats Stopprensningsystem Drop Floor Drop Floor Balkammare Diameter (m) 0,60 till 1,68 0,60 till 1,68 Bredd (m) 1,23 1,23 Inmatning till balkammare Inmatningsrotor Snittrotor Antal remmar 3 3 Nätbindning Manövrering Manuell eller automatisk Manuell eller automatisk Nätningssystem Vario Stretch Vario Stretch Antal nätrullar 1+1 extra 1+1 extra Justering av nätmängd Från förarplats via Expert Plus Från förarplats via Expert Plus Drivning Växellåda Delad drivlina Delad drivlina Överbelastningsskydd på huvuddrivning Smatterkoppling Smatterkoppling Överbelastningsskydd på pickup Slirkoppling Slirkoppling Kedjesmörjning Kontinuerlig Kontinuerlig Manövrering Styrsystem Expert Expert Plus Manövrering Semi-automatisk Semi-automatisk Justering baldensitet Från förarplats Från förarplats Justering baldiameter Från förarplats Från förarplats Övrigt Hjulaxel 8 hjulbultar 8 hjulbultar Standard däcksutrustning 460 / / Alternativ däcksutrustning 500 / Balkick Standard Standard Vägbelysning Standard Standard Traktor Min. effektbehov 55 kw (73 hk) 60 kw (80 hk) Krav på hydraulik * Bredd beror på däcksutrustning 2 dubbelverkande ventiler 1 fri retur 2 dubbelverkande ventiler 1 fri retur

16 rundbalspress med flexkammare McHale har utvecklats från en maskinåterförsäljare, en verksamhet som fortfarande existerar, till en framgångsrik tillverkare av vallmaskiner. Denna bakgrund har varit en utmärkt grund för utveckling och tillverkning av effektiva och kraftiga lantbruksmaskiner. Tillverkning sker i en specialbyggd roduktionsanläggning med det senaste inom laser- och robotteknik. McHale är ackrediterade enligt kvalitetsstandard ISO 9001/2000. All forskning och utveckling sker med egna resurser. Maskinerna går igenom hårda tester under utvecklingsfasen och maskinernas prestanda mats kontinuerligt. Som resultat av detta, försäkrar McHale att produkten får en specifikation och konstruktion med högsta kvalitet levererad till dig, vilket förklarar varför en McHale-produkt är en säker investering för framtiden. 991B 998 V660 F5000 Fusion 3 MARKNADSFÖRES AV: Ballinrobe, Co. Mayo, Ireland T. 353 (0) F. 353 (0) E. sales@mchale.net AGCO AB Box Uppsala Denna trycksak är ämnad för internationell användning. Med anledning av kontinuerlig produktutveckling reserverar McHale sig för rätten att ändra specifikationer och konstruktion utan meddelande. Då maskinerna exporteras till många olika länder är informationen allmän med bilder och beskrivning, dessa kan innehålla utrustning som inte ingår i standardutrustning. Vänligen kontakta Din lokala återförsäljare/distributör för ytterligare information.
