1 PRODUAL l 1 l Katalog Katalog 2013

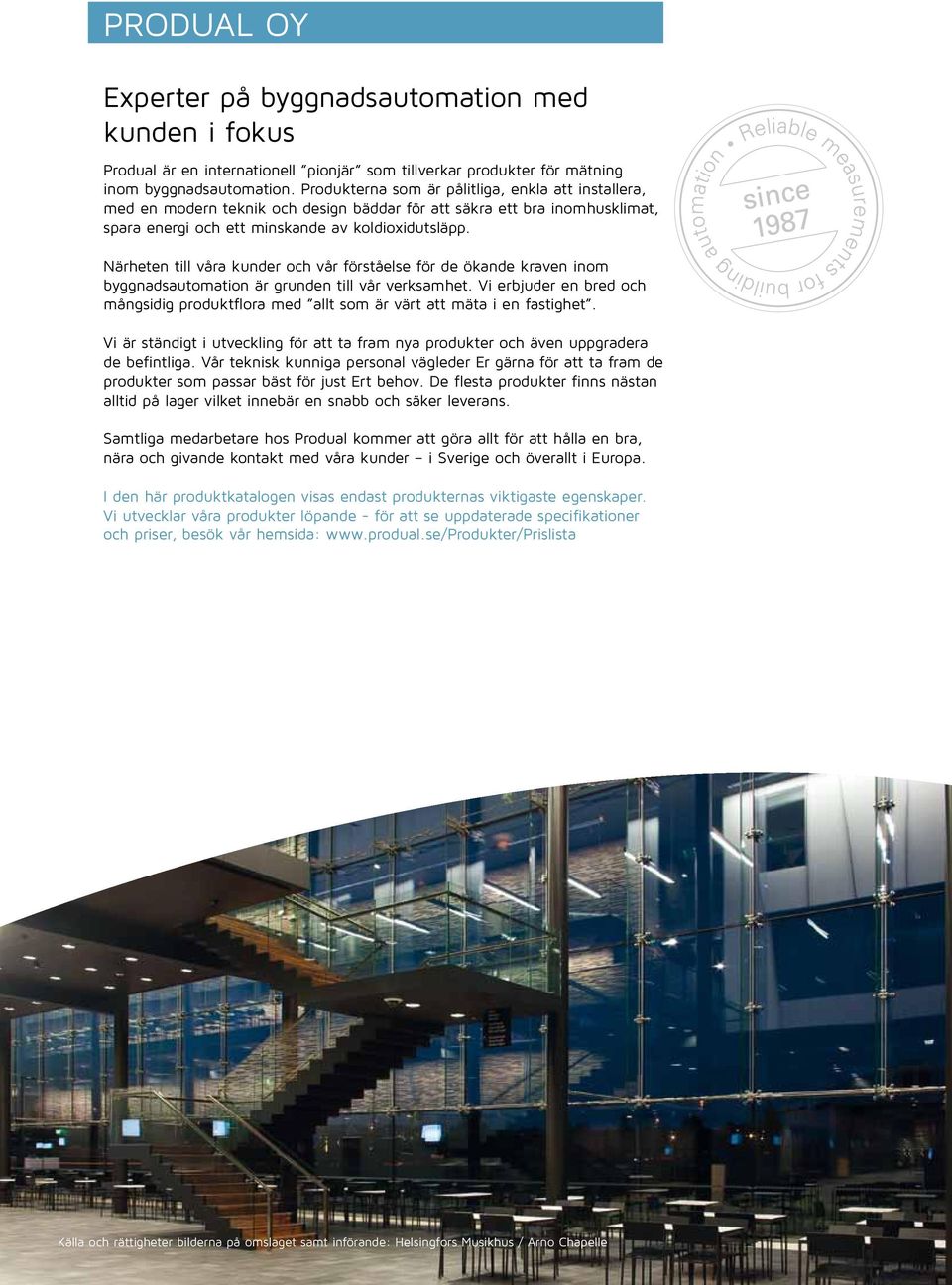

2 Produal Oy Experter på byggnadsautomation med kunden i fokus Produal är en internationell pionjär som tillverkar produkter för mätning inom byggnadsautomation. Produkterna som är pålitliga, enkla att installera, med en modern teknik och design bäddar för att säkra ett bra inomhusklimat, spara energi och ett minskande av koldioxidutsläpp. Närheten till våra kunder och vår förståelse för de ökande kraven inom byggnadsautomation är grunden till vår verksamhet. Vi erbjuder en bred och mångsidig produktflora med allt som är värt att mäta i en fastighet. Vi är ständigt i utveckling för att ta fram nya produkter och även uppgradera de befintliga. Vår teknisk kunniga personal vägleder Er gärna för att ta fram de produkter som passar bäst för just Ert behov. De flesta produkter finns nästan alltid på lager vilket innebär en snabb och säker leverans. Samtliga medarbetare hos Produal kommer att göra allt för att hålla en bra, nära och givande kontakt med våra kunder i Sverige och överallt i Europa. I den här produktkatalogen visas endast produkternas viktigaste egenskaper. Vi utvecklar våra produkter löpande - för att se uppdaterade specifikationer och priser, besök vår hemsida: Källa och rättigheter bilderna på omslaget samt införande: PRODUAL Helsingfors l Musikhus 2 l / Katalog Arno Chapelle

3 Innehåll Frysvakter/regulatorer...4 Brandtermostater...4 Elektroniska termostater...5 Transmittrar...7 luftflödestransmittrar...7 differenstrycktransmittrar för luft luftvolymstransmitter/regulator...9 mätrör för luftflöden...10 fukttransmittrar ljusintensitetstransmittrar...13 dykgivare...27 dykgivare, snabb...28 frysvaktsgivare...29 anliggningsgivare...30 kanalgivare kyl och frysdiskstemperaturgivare golvgivare...36 i/o moduler...42 signalomvandlare transformatorer/nätaggregat...45 närvarogivare...46 rörelse detektorer...47 termometrar...57 diferentialtryckvakter...58 ljusintensitetsgivare...14 differntialtryck transmitter för vätska trycktransmittrar för vätska CO 2 transmittrar CO transmitter vindgivare nederbördsgivare ELEFFEKT REGLERING temperaturregulatorer UNIVERSALREGULATORER temperaturmätning markgivare...36 rökgasgivare rumsgivare utomhusgivare IP67 givare...40 temperaturtransmitter signalomvandlare och tillbehör timrar...48 tryckknappar...48 inikeringslampor...49 reläer vattenläckage trådlösa givare termometrar, tryckvakter, Ventiler och ställdon reglerventiler...59 termoställdon...59 leveransvillkor Givarguide givarkarakteristik regulatorguide INDEX Produal reserverar sig för ändringar i specifikationerna utan föregående notiser. PRODUAL l 3 l Katalog

4 1 2 FRYSVAKT Reglerande frysvakt som skyddar värmebatterier mot sönderfrysning i luftbehandlingsaggregat och ventilationsanläggningar. sspänning returtemp, ärvärde styrrelä larmutgång styrsignal (in/ut) 24 Vac/dc, 2 VA C = 0 10 V 230 Vac, 10 A 60 Vdc, 1 A 0 10 Vdc, 10 ma IP20, 35 mm DIN-skena DIN- JVA utan varmhållningsfunktion; givartyp valbar (Pt1000, Ni1000-LG, PTC 1000/2000) JVS med varmhållningsfunktion; givartyp valbar (Pt1000, Ni1000-LG, PTC 1000/2000) FRYSVAKT Reglerande frysvakt som skyddar värmebatterier mot sönderfrysning i luftbehandlingsaggregat och ventilationsanläggningar. med 11-polig reläsockel returtemp, ärvärde styrrelä, AR 1 larmkontakt, utgång styrsignal (in/ut) 24 Vac, 2 VA C = 0 10 V, 10 ma 230 Vac, 10 A 60 Vdc, 1 A 0(2)...10 V, 10 ma IP20, 11-polig sockel EJV 24-PT för givare Pt1000 (1000 Ω / 0 C), inklusive AR 1-relä JV 24-PT för givare Pt1000 (1000 Ω / 0 C), styrrelä 50 Vac, 6 A BRANDTERMOSTAT Överhettningsskydd som övervakar temperaturen i ventilationskanal. DIN-skena område utgång larmutgång 24 Vac/dc, 2 VA C = 0 10 V 230 Vac, 10 A 60 Vdc, 1 A IP20, 35 mm DIN-skena PVA givartyp valbar (Pt1000, Ni1000-LG, PTC 1000/2000) PRODUAL l 4 l Katalog

5 ELEKTRONISK TERMOSTAT LK 24-PT termostat med en Pt1000 extern temperaturgivare. C 24 Vac/dc, 2 VA mätområde C eller C mätsignal in givare, Pt1000 (1000 Ω / 0 C) utgång 1 växlande kontakt, 230 V, 5 A res., vid användning av AR 1-relä, 230 Vac, 10 A utgång V = C eller 0 10 V = C IP20, 11-polig 3 LK 24-PT elektronisk termostat, C LK 24-PT 0/ elektronisk termostat, C ELEKTRONISK TERMOSTAT LEK 24-PT mäter temperaturen med hjälp av två Pt1000 temperaturgivare. När temperaturdifferansen sjunker under inställt värde växlar reläet. Δ C 24 Vac/dc, 2 VA mätområde C differensinställning 0 10 C hysteres 0,2 5 C mätsignal in givare, Pt1000 (1000 Ω / 0 C) utgång växlande kontakt 230 V, 5 A, vid användning av AR 1-relä, 230 Vac, 10 A IP20, 11-polig LEK 24-PT elektronisk termostat Extern temperaturgivare Pt1000, t.ex. TEK PT PRODUAL l 5 l Katalog

6 Frankfurt s flygplats Heathrow flygplats PRODUAL l 6 l Katalog

7 LUFTHASTIGHETSTRANSMITTER Lufthastighetstransmitter för mätning av lufthastighet i luftkanaler. Även försedd med en utgång för temperatur. m/s, C 24 Vac/dc, < 1,5 VA mätområde, hastighet IVL 10: 0 10 m/s, IVL 02: 0 2 m/s, IVL 20: 0 20 m/s mätområde, temperatur C utsignal 1 lufthastighet = 0 10 V < 2 ma eller 4 20 ma < 600 Ω utsignal 2 temperatur 0 50 C = 0 10 V < 2 ma eller 4 20 ma < 600 Ω tillåten omgiv.temp C givarlängd 10 mm x 200 mm IP54, kabelgenomföring nedåt med fläns, justerbart probedjup 4 IVL lufthastighetsgivare 0 10 m/s, justerbart probedjup mm IVL 10-N lufthastighetsgivare med display, 0 10 m/s, justerbart probedjup mm IVL lufthastighetsgivare 0 2 m/s, justerbart probedjup mm IVL 02-N lufthastighetsgivare med display, 0 2 m/s, justerbart probedjup mm IVL lufthastighetsgivare 0 20 m/s, justerbart probedjup mm IVL 20-N lufthastighetsgivare med display, 0 20 m/s, justerbart probedjup mm Samtliga givare kan även levereras i längderna 100 mm och 400 mm, till exempel IVL Flödesvakt VK 10 är ett spänningsstyrt relä med anpassningsbar hysteres V växlande kontakt 24 Vac, 2 VA utsignal 0 10 Vdc börvärde % hysteres 0,5 5,0 V reläutgång växlande kontakt 230 V, 5 A res. tillåten omgiv.temp C IP20, 11-polig sockel VK larm- och spänningsrelä PRODUAL l 7 l Katalog

8 DIFFERENSTRYCKTRANSMITTER PEL mäter differenstrycket i luft och är idealisk för applikationer som renrum/isolering och liknande. Sändarens nollpunkt förblir korrekt genom användning av automatisk nollpunktskalibrering, vilket eliminerar möjlig nollpunktsdrift. Pa 4 24 Vac/dc, 1,5 VA mätområde kan väljas vid drifttagning utgång 0 10 Vdc < 2 ma eller 4 20 ma < Ω nollpunkt automatisk; eliminerar regelbundet möjlig nollpunktsdrift tillåten omgiv.temp C IP54, kabelgenomföring nedåt med skruv i externa fästöron PEL mätområde 0 100, 0 200, 0 500, , ±50, ±100, ±250 eller ±500 Pa PEL-N mätområden som PEL, med display PEL 25K mätområden 0 2, 0 4, 0 7, 0 10, 0 15, 0 20 eller 0 25 kpa PEL 25K-N mätområden som PEL 25K, med display PEL-AS PEL-tillbehör-kit, inkl. 2 m slang och nipplar DIFFERENSTRYCKTRANSMITTER Differenstryckstransmittern PEL 2500 PEL är en tryckgivare som mäter tryck och differenstryck i luft. Tryck- eller flödeslinjär utgång kan väljas vid drifttagningen. Givaren har automatisk nollpunktskalibrering för största möjliga noggrannhet. Pa 24 Vac/dc, 1,5 VA mätområde kan väljas vid drifttagning utsignal 0 10 Vdc, < 2 ma nollpunkt automatisk; eliminerar regelbundet möjlig nollpunktsdrift tillåten omgiv.temp C IP54, kabelgenomföring nedåt med skruv i externa fästöron PEL mätområde ±100, 0 100, 0 200, 0 500, , eller Pa PEL 2500-N mätområden som PEL 2500, med display PEL-AS PEL-tillbehör-kit, inkl. 2 m slang och nipplar PRODUAL l 8 l Katalog

9 DIFFERENSTRYCKTRANSMITTER PEL 1000 differenstrycktransmitter för mätning av tryck i ventilationskanal, exempelvis för övervakning av fläktar och filter. Pa 24 Vac/dc, 1 VA mätområde kan väljas vid drifttagning utgång 0 10 Vdc, < 3 ma tillåten omgiv.temp C nollpunktskalibrering manuell; slangarna ska lossas innan kalibrering IP54, kabelgenomföring nedåt med skruv i externa fästöron 4 PEL mätområde och Pa PEL 1000-N mätområden som PEL 1000, med display PEL-AS PEL-tillbehör-kit, inkl. 2 m slang och nipplar LUFTMÄNGDSTRANSMITTER/ REGULATOR IML för mätning och styrning av luftmängd. Har även inbyggd regulator för styrning av flöde eller tryck. Med IML-M ingår även Modbus RTU kommunikation. m 3 /s, m 3 /h, l/s, Pa 4 Vac/dc, 1,5 VA mätområde kan väljas vid drifttagning utgång 1, luftmängd 0 10 Vdc, < 2 ma utgång 2, diff. tryck eller regulatorutgång 0 10 Vdc, < 2 ma ingång, externt börvärde 0 10 Vdc, < 2 ma tillåten omgiv.temp C IP54, kabelgenomföring nedåt med skruv i externa fästöron IML område , , , Pa IML-M IML med Modbus RTU-gränssnitt PEL-AS PEL-tillbehör-kit, inkl. 2 m slang och nipplar PRODUAL l 9 l Katalog

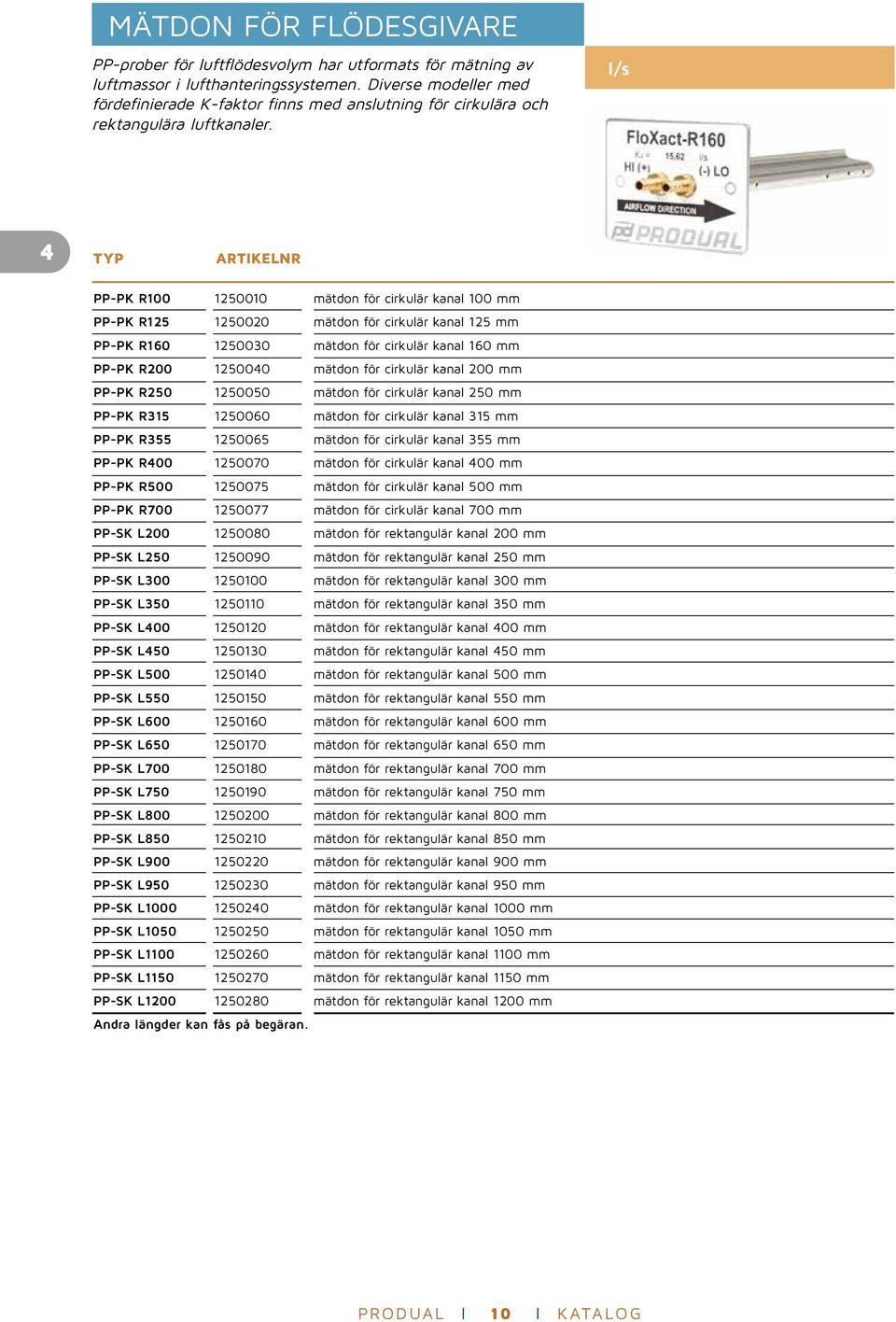

10 MÄTDON för FLÖDESGIVARE PP-prober för luftflödesvolym har utformats för mätning av luftmassor i lufthanteringssystemen. Diverse modeller med fördefinierade K-faktor finns med anslutning för cirkulära och rektangulära luftkanaler. l/s 4 PP-PK R mätdon för cirkulär kanal 100 mm PP-PK R mätdon för cirkulär kanal 125 mm PP-PK R mätdon för cirkulär kanal 160 mm PP-PK R mätdon för cirkulär kanal 200 mm PP-PK R mätdon för cirkulär kanal 250 mm PP-PK R mätdon för cirkulär kanal 315 mm PP-PK R mätdon för cirkulär kanal 355 mm PP-PK R mätdon för cirkulär kanal 400 mm PP-PK R mätdon för cirkulär kanal 500 mm PP-PK R mätdon för cirkulär kanal 700 mm PP-SK L mätdon för rektangulär kanal 200 mm PP-SK L mätdon för rektangulär kanal 250 mm PP-SK L mätdon för rektangulär kanal 300 mm PP-SK L mätdon för rektangulär kanal 350 mm PP-SK L mätdon för rektangulär kanal 400 mm PP-SK L mätdon för rektangulär kanal 450 mm PP-SK L mätdon för rektangulär kanal 500 mm PP-SK L mätdon för rektangulär kanal 550 mm PP-SK L mätdon för rektangulär kanal 600 mm PP-SK L mätdon för rektangulär kanal 650 mm PP-SK L mätdon för rektangulär kanal 700 mm PP-SK L mätdon för rektangulär kanal 750 mm PP-SK L mätdon för rektangulär kanal 800 mm PP-SK L mätdon för rektangulär kanal 850 mm PP-SK L mätdon för rektangulär kanal 900 mm PP-SK L mätdon för rektangulär kanal 950 mm PP-SK L mätdon för rektangulär kanal 1000 mm PP-SK L mätdon för rektangulär kanal 1050 mm PP-SK L mätdon för rektangulär kanal 1100 mm PP-SK L mätdon för rektangulär kanal 1150 mm PP-SK L mätdon för rektangulär kanal 1200 mm Andra längder kan fås på begäran. PRODUAL l 10 l Katalog

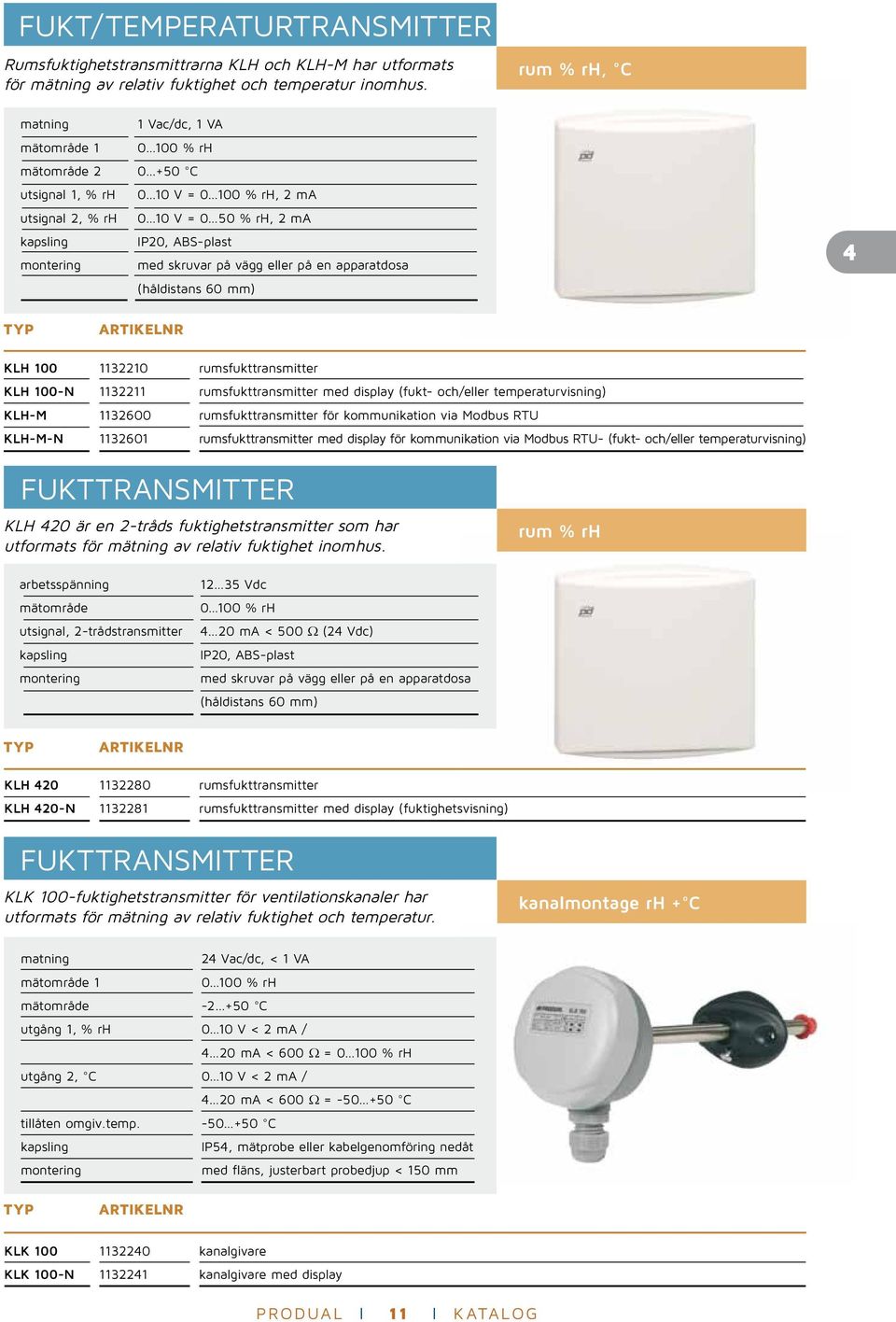

11 FUKT/TEMPERATURTRANSMITTER Rumsfuktighetstransmittrarna KLH och KLH-M har utformats för mätning av relativ fuktighet och temperatur inomhus. rum % rh, C 1 Vac/dc, 1 VA mätområde % rh mätområde C utsignal 1, % rh 0 10 V = % rh, 2 ma utsignal 2, % rh 0 10 V = 0 50 % rh, 2 ma IP20, ABS-plast med skruvar på vägg eller på en apparatdosa (håldistans 60 mm) 4 KLH rumsfukttransmitter KLH 100-N rumsfukttransmitter med display (fukt- och/eller temperaturvisning) KLH-M rumsfukttransmitter för kommunikation via Modbus RTU KLH-M-N rumsfukttransmitter med display för kommunikation via Modbus RTU- (fukt- och/eller temperaturvisning) FUKTTRANSMITTER KLH 420 är en 2-tråds fuktighetstransmitter som har utformats för mätning av relativ fuktighet inomhus. rum % rh arbetsspänning mätområde utsignal, 2-trådstransmitter Vdc % rh 4 20 ma < 500 Ω (24 Vdc) IP20, ABS-plast med skruvar på vägg eller på en apparatdosa (håldistans 60 mm) KLH rumsfukttransmitter KLH 420-N rumsfukttransmitter med display (fuktighetsvisning) FUKTTRANSMITTER KLK 100-fuktighetstransmitter för ventilationskanaler har utformats för mätning av relativ fuktighet och temperatur. kanalmontage rh + C 24 Vac/dc, < 1 VA mätområde % rh mätområde C utgång 1, % rh 0 10 V < 2 ma / 4 20 ma < 600 Ω = % rh utgång 2, C 0 10 V < 2 ma / 4 20 ma < 600 Ω = C tillåten omgiv.temp C IP54, mätprobe eller kabelgenomföring nedåt med fläns, justerbart probedjup < 150 mm KLK kanalgivare KLK 100-N kanalgivare med display PRODUAL l 11 l Katalog

12 FUKTTRANSMITTER KLHJ 100-transmittrarna har utformats för mätning av relativ fuktighet och temperatur. Sondkabeln är 2 m lång. rum/kanal rh + C 4 24 Vac/dc, < 1 VA mätområde % rh mätområde C utgång 1, % rh 0 10 V < 2 ma / 4 20 ma < 600 Ω = % rh utgång 2, C 0 10 V < 1 ma / 4 20 ma < 600 Ω = C tillåten omgiv.temp C givarkabel 2 m IP54, kabelgenomföring nedåt, (givare IP50) transmitter med skruv i externa fästöron, givare med fläns, probedjupet är justerbart < 150 mm KLHJ fukt- och temperaturtransmitter KLHJ 100-N fukt- och temperaturtransmitter med display FUKTTRANSMITTER KLU 100 och KLU 100-N är fukt- och temperaturtransmitters för mätning utomhus. utomhus % rh, C 24 Vac/dc, < 1 VA mätområde % rh mätområde C utgång 1, % rh 0 10 V < 2 ma / 4 20 ma < 600 Ω = % rh utgång 2, C 0 10 V < 1 ma / 4 20 ma < 600 Ω = C tillåten omgiv.temp C IP54, kabelgenomföring eller mätrör nedåt med skruv i externa fästöron KLU fukttransmitter för utomhusbruk KLU 100-N fukttransmitter med display PRODUAL l 12 l Katalog

13 Kondensationsvakt Kondensationsvakten KA 10 har utformats för mätning av kondens i kylsystem, exempelvis i kylbafflar. Kondensationsvakten gör det möjligt att kontrollera kylvattenmängden när vattnet börjar kondenseras på ledningen. Modellen KA 10-EXT har en extern kondensationsgivare V utgång, reläutgång 24 Vac/dc utsignaler kondensationsinformation Vdc reläeffekt 24 Vac/dc, 2 A förskruvning M16 omgivningstemperatur C IP54, förskruvning nedåt 4 KA kondensationsvakt KA 10-EXT kondensationsvakt med extern givare, 2 m lång kabel ljusintesitetstransmitter Ljusstyrkegivaren LUX 24 används för att mäta ljusstyrkan inomhus. rum lux 24 Vac, 1 VA mätområde lux utsignal 0 10 V < 5 ma eller 4 20 ma < 500 Ω tillåten omgiv.temp C IP20 med skruvar på vägg eller på apparatdosa LUX ljusnivåtransmitter ljusintsitetstransmitter Luxmätaren LUX 34 används för att mäta ljusintensitet och temperatur utomhus. Transmittern omvandlar ljusstyrkan till en linjär utsignal som används för att styra belysning och/eller värme och ventilation. utomhus lux + C 24 Vac/dc < 0,1 VA område, ljusintensitet väljs vid drifttagning område, temperatur C utgång 1, ljusintensitet 0 10 V, < 1 ma utgång 2, temperatur 0 10 V, < 1 ma = C tillåten omgiv.temp C IP54, kabelgenomföring nedåt med skruv i externa fästöron LUX ljusstyrkegivarens mätområden är lux eller lux LUX ljusstyrkegivarens mätområden är och lux PRODUAL l 13 l Katalog

14 ljusintensitetsgivare Luxmätaren LUX 11 används för att mäta lljusintensitet och temperatur utomhus. Ljusintensiteten mäts av en fotoresistorcell och temperaturgivaren är antingen en NTC 10 eller en NTC 20 termistor. utomhus lux + C 4 område, ljusintesitet lux = kω område, temperatur C givarelement, ljusstyrka fotoresistor givarelement, temperatur NTC 10 eller NTC 20 IP54, kabelgenomföring nedåt med skruv i externa fästöron LUX 11 + NTC ljusstyrkegivare + NTC 10 LUX 11 + NTC ljusstyrkegivare + NTC 20 Ljusstyrketransmitter MMSP1 har utformats för att detektera solljusets styrka. W/m 2 utomhus Vdc, 30 mw område W/m 2 noggrannhet ±5 % (årligt medeltal) utsignaler Vdc*, 0...3,125 Vdc, mvdc eller ma IP65 * sspänningen måste vara minst 12 V MMSP ljusstyrketransmitter för solljus PRODUAL l 14 l Katalog

15 DIFFERENSTRYCKGIVARE FÖR VÄTSKA VPEL är framtagen för att mäta differenstryck hos vatten/ glykol i kyl- och värmesystem. bar 24 Vac/dc, 1 VA områden se typ utsignal 0 10 V, < 5 ma eller ma < 500 ma Ω tillåten omgiv.temp C processanslutningar 8 mm klämringskopplingar för kopparrör IP54 med skruv i externa fästöglor processanslutningar får endast monteras nedåt nollpunkt manuell kalibrering med tryckknapp 4 VPEL 1.0/ mätområde 0 1,0 eller 0 2,5 bar VPEL 1.0/2.5-N med display VPEL 4.0/ mätområde 0 4,0 eller 0 6,0 bar VPEL 4.0/6.0-N med display TRYCKGIVARE FÖR VÄTSKA VPL 16 är en (3-tråds) tryckgivare för värme- och kylsystem, med fyra valbara områden upp till 16 bar. bar 24 Vac/dc, 1 VA mätområde valbart utgång V < 2 ma utgång ma < 800 Ω fuktförhållanden icke-kondenserande tillåten omgiv.temp C IP54, kabelgenomföring eller processanslutning nedåt R ½, material i kontakt med media av rostfritt stål tillåtna medier färskvatten, luft, glykol/vatten, oljor tillåten medietemperatur C VPL tryckgivare, tryckområde 0 2,5, 0 6, 0 10 och 0 16 bar VPL 16-N tryckgivare med display VPL tryckgivare, tryckområde 0 16, 0 25, 0 40 och 0 60 bar VPL 60-N tryckgivare med display PRODUAL l 15 l Katalog

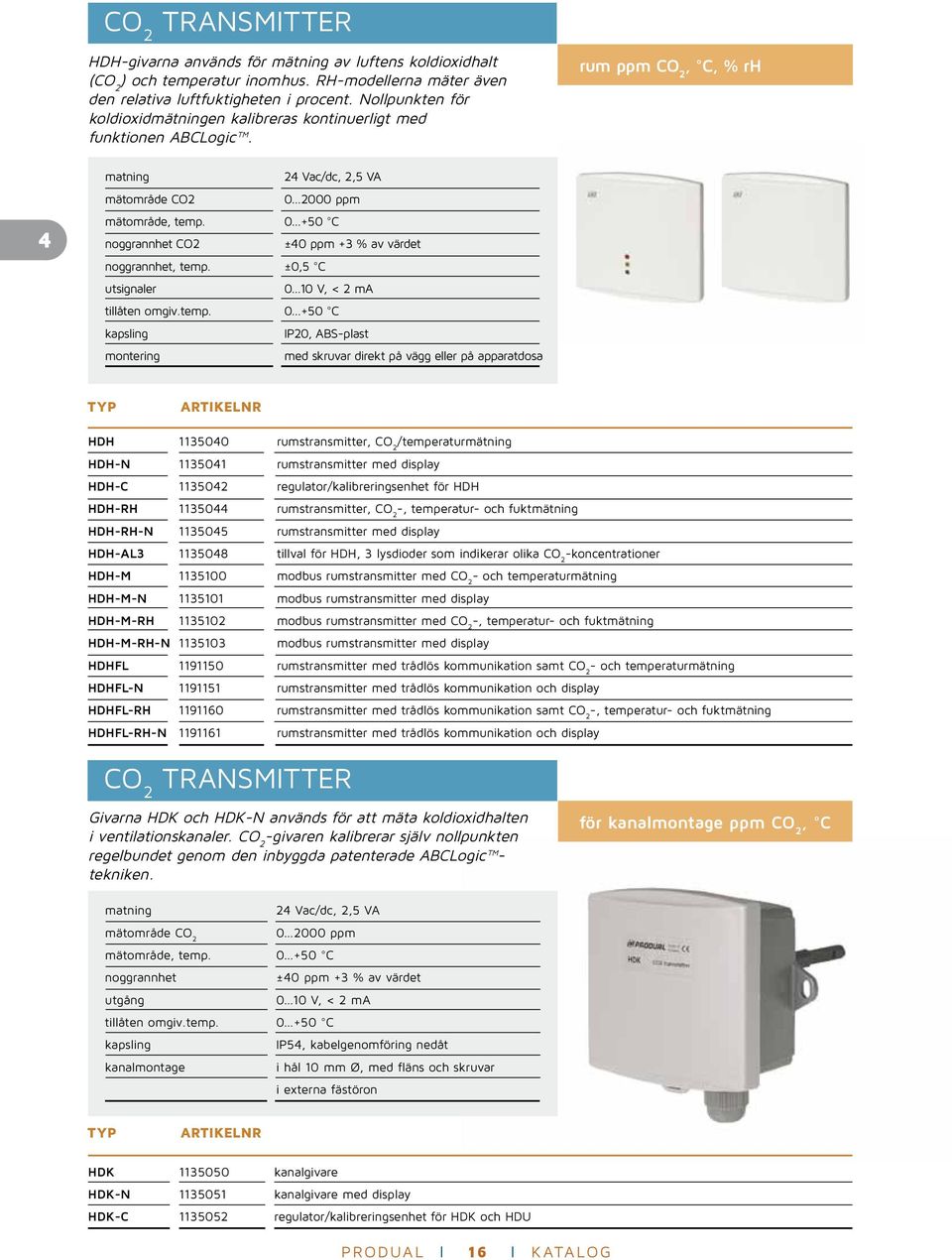

16 CO 2 TRANSMITTER HDH-givarna används för mätning av luftens koldioxidhalt (CO 2 ) och temperatur inomhus. RH-modellerna mäter även den relativa luftfuktigheten i procent. Nollpunkten för koldioxidmätningen kalibreras kontinuerligt med funktionen ABCLogic. rum ppm CO 2, C, % rh 4 24 Vac/dc, 2,5 VA mätområde CO ppm mätområde, temp C noggrannhet CO2 ±40 ppm +3 % av värdet noggrannhet, temp. ±0,5 C utsignaler 0 10 V, < 2 ma tillåten omgiv.temp C IP20, ABS-plast med skruvar direkt på vägg eller på apparatdosa HDH rumstransmitter, CO 2 /temperaturmätning HDH-N rumstransmitter med display HDH-C regulator/kalibreringsenhet för HDH HDH-RH rumstransmitter, CO 2 -, temperatur- och fuktmätning HDH-RH-N rumstransmitter med display HDH-AL tillval för HDH, 3 lysdioder som indikerar olika CO 2 -koncentrationer HDH-M modbus rumstransmitter med CO 2 - och temperaturmätning HDH-M-N modbus rumstransmitter med display HDH-M-RH modbus rumstransmitter med CO 2 -, temperatur- och fuktmätning HDH-M-RH-N modbus rumstransmitter med display HDHFL rumstransmitter med trådlös kommunikation samt CO 2 - och temperaturmätning HDHFL-N rumstransmitter med trådlös kommunikation och display HDHFL-RH rumstransmitter med trådlös kommunikation samt CO 2 -, temperatur- och fuktmätning HDHFL-RH-N rumstransmitter med trådlös kommunikation och display CO 2 TRANSMITTER Givarna HDK och HDK-N används för att mäta koldioxidhalten i ventilationskanaler. CO 2 -givaren kalibrerar själv nollpunkten regelbundet genom den inbyggda patenterade ABCLogic tekniken. för kanalmontage ppm CO 2, C 24 Vac/dc, 2,5 VA mätområde CO ppm mätområde, temp C noggrannhet ±40 ppm +3 % av värdet utgång 0 10 V, < 2 ma tillåten omgiv.temp C IP54, kabelgenomföring nedåt kanalmontage i hål 10 mm Ø, med fläns och skruvar i externa fästöron HDK kanalgivare HDK-N kanalgivare med display HDK-C regulator/kalibreringsenhet för HDK och HDU PRODUAL l 16 l Katalog

17 CO 2 TRANSMITTER HDU-sändarna har utformats för mätning av CO 2 -koncentrationen i garage och parkeringshallar. CO 2 -givarens nollpunkt kalibreras regelbundet med hjälp av funktionen ABCLogic. utomhus ppm CO 2, C 24 Vac/dc, 2,5 VA mätområde CO ppm område, temperatur C noggrannhet ±40 ppm +3 % av värdet utsignaler 0 10 V, < 2 ma tillåten omgiv.temp C IP54, förskruvning nedåt med skruvar, externa fästen 4 HDU CO 2 -kanalgivare för bruk i kalla miljöer HDU-N CO 2 -kanalgivare med display HDK-C regulator/kalibreringsenhet för HDK och HDU KOLMONOXIDTRANSMITTER HML-sändarna har utformats för mätning av kolmonoxidkoncentrationer i garage och parkeringshallar. Mätningen baseras på en elektrokemisk process. Området för transmitterns mätning är eller ppm. utomhus ppm CO 24 Vac/dc, 3 VA mätområde ppm eller ppm CO noggrannhet 10 ppm/±10 ppm eller 15 % av uppmätt värde utsignal 0 10 V eller 4 20 ma tillåten omgiv.temp C IP54, förskruvning nedåt med skruvar, externa fästen HML CO-transmitter HML-N CO-transmitter med display HMV utbytesenhet för HML HML-C kalibreringsverktyg för HML HM-VS flödesregulator för kalibrering med HML-C HM-KK referensgas för användning med HML-C PRODUAL l 17 l Katalog

18 VINDHASTIGHETSTRANSMITTER TUNA 20 mäter vindhastighet och utetemperatur. m/s, C 4 24 Vac/dc, < 1,5 VA mätområde, vindhastighet m/s område, temperatur C utsignaler V, < 2 ma ma, < 600 Ω arbetstemp. omgivning C IP54 (givare) vägg med skruvar TUNA vindhastighetstransmitter Vindgivare Den ultrasoniska UV7-vindgivaren är utformad för att mäta vindens hastighet och riktning i olika VVS-tillämpningar. Givaren är robust och stabil. m/s, 24 Vdc/ac område, vindriktning område, vindhastighet 0, m/s eller 0, m/s noggrannhet, vindriktning ±1 noggrannhet, vindhastighet ±0,1 m/s utgångar 3 x Vdc RS232 NMEA0183 omgivningstemperatur C IP67 UV vindgivare UV7-B vindgivarhållare för mast med Ø50 mm UV7-VV sändarmodul för vindgivare Vindgivare Vindgivaren är utformad för att mäta vindens hastighet och riktning i olika VVS-tillämpningar. m/s, 24 Vac/dc område, vindriktning < område, vindhastighet m/s utgångar 2 x Vdc omgivningstemperatur C IP65 VS givare för vindhastighet och vindriktning VH givare för vindhastighet VR givare för vindriktning PRODUAL l 18 l Katalog

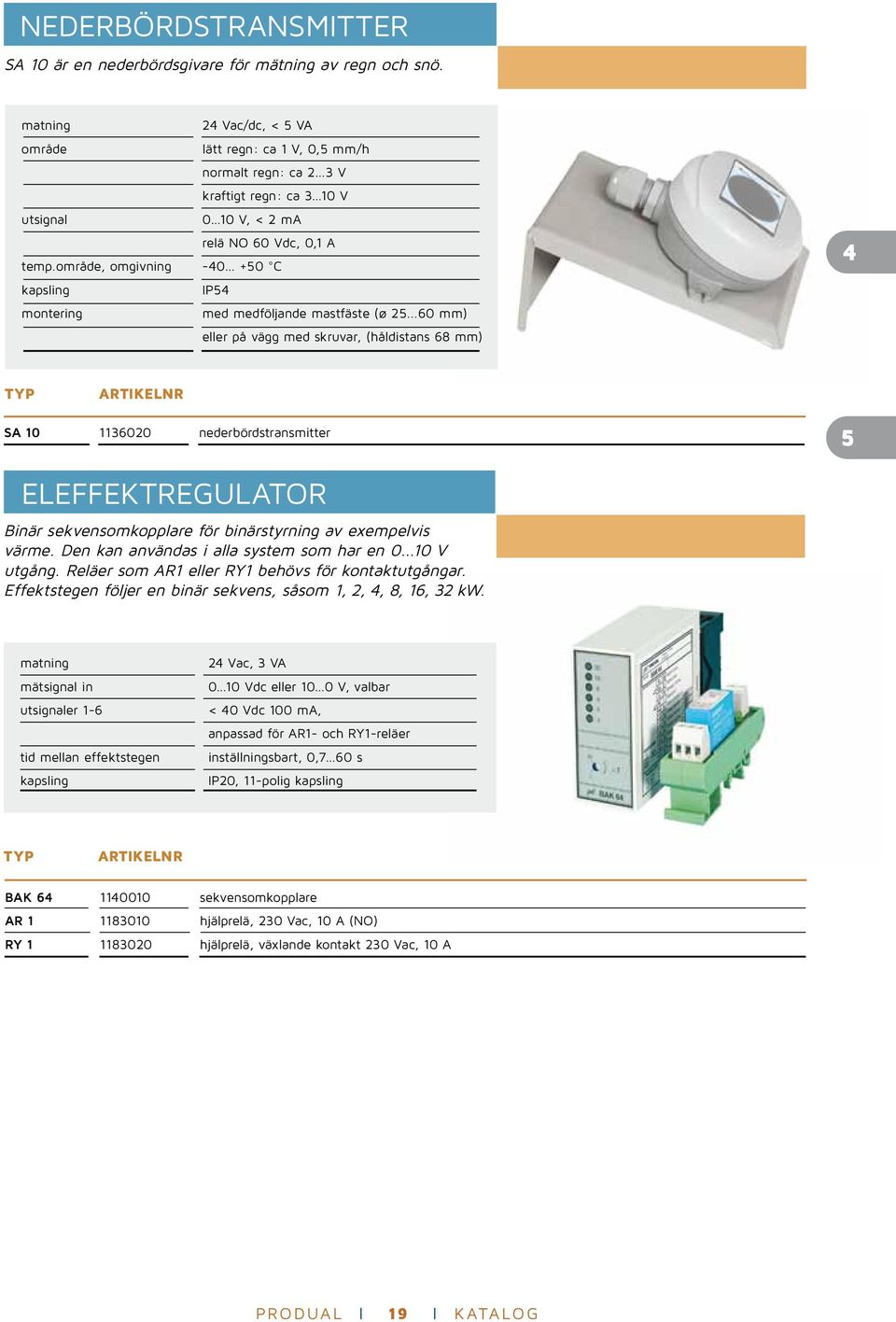

19 NEDERBÖRDSTRANSMITTER SA 10 är en nederbördsgivare för mätning av regn och snö. 24 Vac/dc, < 5 VA område lätt regn: ca 1 V, 0,5 mm/h normalt regn: ca 2 3 V kraftigt regn: ca 3 10 V utsignal 0 10 V, < 2 ma relä NO 60 Vdc, 0,1 A temp.område, omgivning C IP54 med medföljande mastfäste (ø mm) eller på vägg med skruvar, (håldistans 68 mm) 4 SA nederbördstransmitter 5 ELEFFEKTREGULATOR Binär sekvensomkopplare för binärstyrning av exempelvis värme. Den kan användas i alla system som har en V utgång. Reläer som AR1 eller RY1 behövs för kontaktutgångar. Effektstegen följer en binär sekvens, såsom 1, 2, 4, 8, 16, 32 kw. mätsignal in utsignaler 1-6 tid mellan effektstegen 24 Vac, 3 VA 0 10 Vdc eller 10 0 V, valbar < 40 Vdc 100 ma, anpassad för AR1- och RY1-reläer inställningsbart, 0,7 60 s IP20, 11-polig BAK sekvensomkopplare AR hjälprelä, 230 Vac, 10 A (NO) RY hjälprelä, växlande kontakt 230 Vac, 10 A PRODUAL l 19 l Katalog

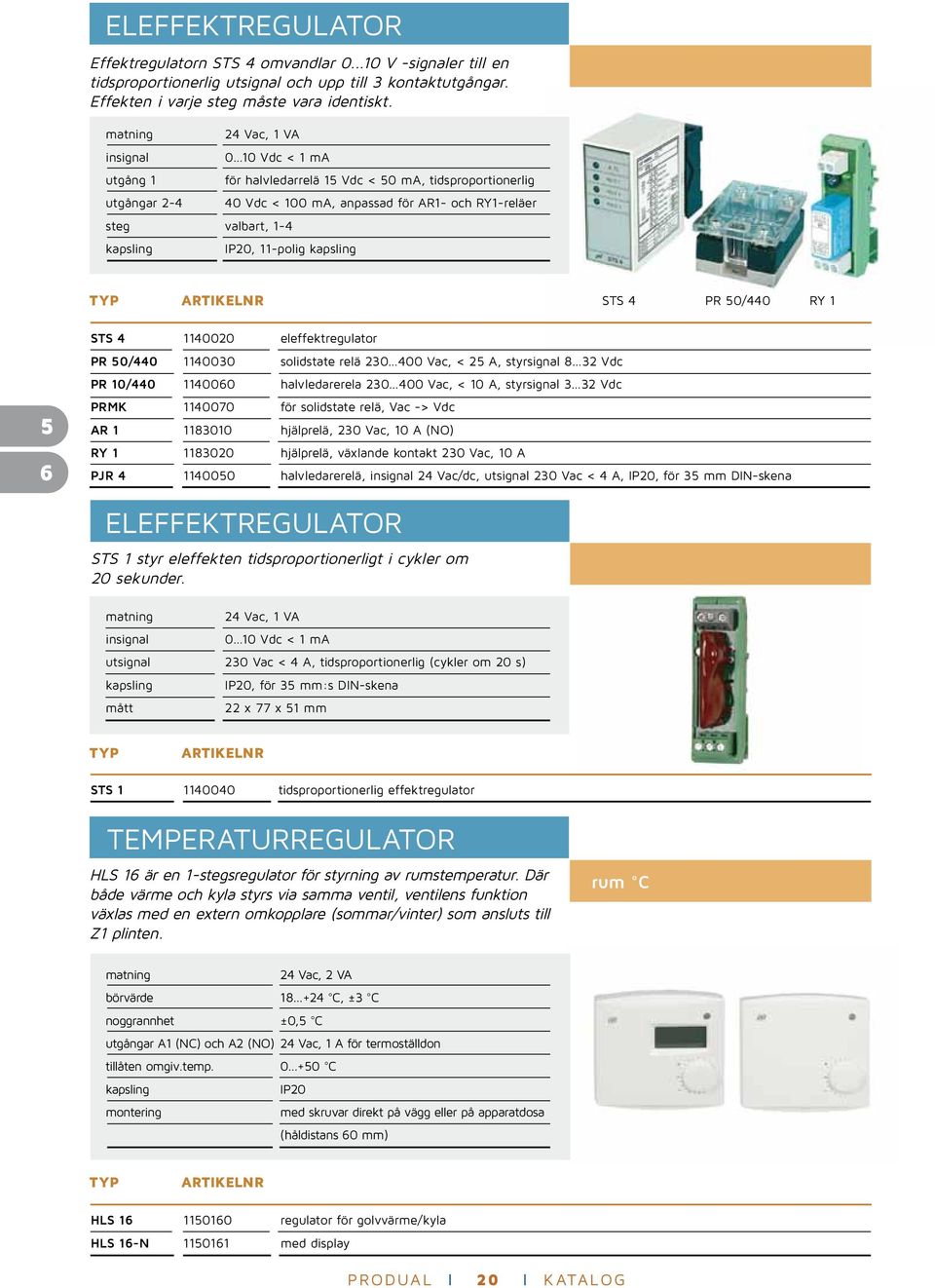

20 ELEFFEKTREGULATOR Effektregulatorn STS 4 omvandlar V -signaler till en tidsproportionerlig utsignal och upp till 3 kontaktutgångar. Effekten i varje steg måste vara identiskt. insignal utgång 1 utgångar Vac, 1 VA 0 10 Vdc < 1 ma steg valbart, 1-4 för halvledarrelä 15 Vdc < 50 ma, tidsproportionerlig 40 Vdc < 100 ma, anpassad för AR1- och RY1-reläer IP20, 11-polig STS 4 PR 50/440 RY STS eleffektregulator PR 50/ solidstate relä Vac, < 25 A, styrsignal 8 32 Vdc PR 10/ halvledarerela Vac, < 10 A, styrsignal 3 32 Vdc PRMK för solidstate relä, Vac -> Vdc AR hjälprelä, 230 Vac, 10 A (NO) RY hjälprelä, växlande kontakt 230 Vac, 10 A PJR halvledarerelä, insignal 24 Vac/dc, utsignal 230 Vac < 4 A, IP20, för 35 mm DIN-skena ELEFFEKTREGULATOR STS 1 styr eleffekten tidsproportionerligt i cykler om 20 sekunder. insignal 24 Vac, 1 VA 0 10 Vdc < 1 ma utsignal 230 Vac < 4 A, tidsproportionerlig (cykler om 20 s) mått IP20, för 35 mm:s DIN-skena 22 x 77 x 51 mm STS tidsproportionerlig effektregulator TEMPERATURREGULATOR HLS 16 är en 1-stegsregulator för styrning av rumstemperatur. Där både värme och kyla styrs via samma ventil, ventilens funktion växlas med en extern omkopplare (sommar/vinter) som ansluts till Z1 plinten. rum C 24 Vac, 2 VA börvärde C, ±3 C noggrannhet ±0,5 C utgångar A1 (NC) och A2 (NO) 24 Vac, 1 A för termoställdon tillåten omgiv.temp C IP20 med skruvar direkt på vägg eller på apparatdosa (håldistans 60 mm) HLS regulator för golvvärme/kyla HLS 16-N med display PRODUAL l 20 l Katalog

21 TEMPERATURREGULATOR HLS 21 används för 2-stegs individuell temperaturreglering av kyla och/eller värme i rum. Regulatorn har ett värmesteg och ett kylsteg (PWM). rum C 24 Vac, 2 VA börvärde C, ±3 C utgång A1, kyla 24 Vac < 1 A termoställdon utgång A2, värme 24 Vac < 1 A termoställdon tillåten omgiv.temp C IP20 med skruvar direkt på vägg eller på apparatdosa (håldistans 60 mm) HLS regulator med inbyggd temperaturgivare HLS 21-N regulator med inbyggd givare och display HLS 21-EXT regulator för extern NTC10 temperaturgivare HLS 21-N-EXT regulator för extern NTC10 temperaturgivare och display 6 TEMPERATURREGULATOR HLS 33 används för 2- eller 3-stegs individuell temperaturreglering av kyla eller värme i rum. Ett värmesteg och ett eller två kylsteg. Kan användas med V, 3-punkt eller med termoställdon (PWM). rum C 24 Vac, 2 VA börvärde C, ±3 C utsignal Y1, kyla 0 10 V / 10 0 V < 2 ma utsignal Y2, värme 0 10 V / 10 0 V < 2 ma utsignal A1, kyla 24 Vac < 1 A, 3-punkt eller termoställdon utsignal A2, värme 24 Vac < 1 A, 3-punkt eller termoställdon tillåten omgiv.temp C IP20 med skruvar direkt på vägg eller på apparatdosa (håldistans 60 mm) HLS regulator med inbyggd temperaturgivare HLS 33-N regulator med inbyggd givare och display HLS 33-EXT regulator för extern NTC10 temperaturgivare HLS 33-N-EXT regulator för extern NTC10 temperaturgivare och display TH förstärkare för termoställdon Extern temperaturgivare NTC 10, t.ex. TEKHA NTC 10. PRODUAL l 21 l Katalog

22 TEMPERATURREGULATOR HLS 34 är en rumsregulator som kan användas fristående eller kommunicera via Modbus RTU. Inställning av börvärde och fläkthastighet görs med hjälp av enhetens knappsats och display. Konfigurering, inställningar och övervakning kan antingen göras via knapparna på locket eller med konfigureringsenheten HLS 34-SER, som har fördefinierade inställningar. HLS 34 har stöd för närvarodetektering eller CO 2 -styrning. rum C 6 24 Vac/dc, < 1 VA OBS! vid användning av sspänning med likström fungerar enbart 0 10 V och Modbus börvärdesinställning kan ändras via knappsats eller Modbus-kommunikation utsignal Y1, kyla 0 10 V / 10 0 V < 2 ma utsignal Y2, värme 0 10 V / 10 0 V < 2 ma utsignal A1, kyla 24 Vac < 1 A, 3-punkt eller termoställdon utsignal A2, värme 24 Vac < 1 A, 3-punkt eller termoställdon tillåten omgiv.temp C IP20 med skruvar direkt på vägg eller på apparatdosa (håldistans 60 mm) HLS rumstemperaturregulator för Modbus, med display, 4 knappar HLS 34-2B som HLS 34, fast med 2 knappar: + och - HLS 34-3B som HLS 34, fast med 3 knappar: +, - och dagförlängning HLS 34-SER konfigureringsverktyg för HLS 34 TH förstärkare för termoställdon FCRY fancoil-relä Extern temperaturgivare NTC 10, t.ex. TEKHA NTC 10. TEMPERATURREGULATOR HLS 35 är en rumsregulator för golvvärme/kyla. Den kan användas när varmvattnet byts till kylvätska sommartid. Regulatorn har inbyggt RS-485 gränssnitt för Modbus och kan kopplas ihop med alla system som har stöd för Modbus RTU. golv, C 24 Vac/dc, < 1 VA OBS! vid användning av sspänning med likström fungerar enbart 0 10 V och Modbus ingång, returvatten 1 x NTC 10 temperatur ingång, sommar/vinter 1 x digital ingång utsignal Y1 1 x Vdc utsignal A1, kyla/värme 24 Vac < 1A, 3-unkt eller termoställdon tillåten omgiv.temp C IP20 med skruvar direkt på vägg eller på apparatdosa (håldistans 60 mm) HLS rumsregulator för golvvärme (Modbus) med display TEL NTC dykgivare för dykrör med 3 m kabel PRODUAL l 22 l Katalog

23 TEMPERATURREGULATOR HLS 44 är en avancerad multifunktionsregulator för rums- och zonreglering. Regulatorn, har inbyggt RS-485 gränssnitt för Modbus som är galvaniskt isolerat och kan kopplas ihop med alla system som har stöd för Modbus RTU. rum C 24 Vac/dc, < 1 VA OBS! vid användning av sspänning med likström fungerar enbart 0 10 V och Modbus börvärdesinställning kan ändras via knappsats eller Modbus-kommunikation utsignal Y1, VAV V < 2 ma utsignal Y2, fläkt V < 2 ma utsignal Y3, kyla V / V < 2 ma utsignal Y4, värme V / V < 2 ma utgång A1, kyla 24 Vac < 1 A, termoställdon utgång A2, värme 24 Vac < 1 A, termoställdon tillåten omgiv.temp C med skruvar direkt på vägg eller på apparatdosa IP20 6 HLS rumstemperaturregulator med Modbus FCRY fancoil-relä HLS 44-SER konfigureringsverktyg för HLS 44 TEMPERATURREGULATOR HLS 44-V är en avancerad multifunktionsregulator för rumsoch zonreglering av belysning och temperatur. Regulatorn har inbyggt RS-485 gränssnitt för Modbus som är galvaniskt isolerat och kan kopplas ihop med alla system som har stöd för Modbus RTU. rum C 24 Vac/dc, < 1 VA OBS! vid användning av sspänning med likström fungerar enbart 0 10 V och Modbus börvärdesinställning kan ändras via knappsats eller Modbus-kommunikation utsignal Y1, VAV V < 2 ma utsignal Y2, fläkt V < 2 ma utgång A1, kyla 24 Vac < 1 A, termoställdon utgång A2, värme 24 Vac < 1 A, termoställdon utgång B1, på/av dämpning 24 Vac < 0,5 A utgång B2, belysningsstyrning 24 Vac < 0,5 A tillåten omgiv.temp C med skruvar på vägg eller på en apparatdosa IP20 HLS 44-V rumsregulator med Modbus för belysnings- och fläkthastighetsstyrning (fancoil VAV) FCRY fancoil-relä RYVA relä för lysrör 230 V, 16 A HLS 44-SER konfigureringsverktyg för HLS 44 PRODUAL l 23 l Katalog

24 Temperaturregulatorer HLS 45 är en mångsidig regulator för temperaturen i enskilda rum och för kontrolltillämpningar vad beträffar variabel luftvolym. HLS 45 är utmärkt både för 2-rörs fläktkonvektor och för tillämpningar som rör golvvärme och nedkylning. Regulatorn has en galvaniskt isolerad RS-485-koppling för Modbus RTU-kommunikation. rum C 6 24 Vac/dc, < 1 VA OBS! vid användning av sspänning med likström fungerar enbart 0 10 V och Modbus börvärde anpassas med tryckknappar eller genom modbus-kommunikation utgångar V < 2 ma för variabel luftvolym V < 2 ma för fläkt 0 10 V < 2 ma för reglering av uppvärmnings-/ nedkylningsventilen 2 x 24 Vac < 1 A för termiskt ställdon eller 3-punktsställdon omgivningstemperatur C med skruvar på en vägg eller på en strömbrytarlåda IP20, ABS-plast HLS regulator för rumstemperatur med Modbus-kommunikation FCRY fläktrelä HLS 45-SER konfigureringsverktyg för HLS 45 TEMPERATURREGULATOR PDS 2 är en temperaturregulator för luftbehandlingsaggregat samt för tillämpningar för vattenuppvärmning i hushåll och uppvärmning. Regulatorn stöder temperaturgivarna Pt1000. De termiska ställdonen kan antingen vara V-styrda eller 3-punktstyrda. Konfigurering, inställningar och övervakning kan göras genom användning av knappar på skärmen eller tryckknappar. Regulatorn has en RS-485-koppling för Modbus RTU-kommunikation. C OBS! ingångar utgångar mått 24 Vac/dc, < 2 VA vid användning av sspanning med likström fungerar enbart 0 10 V och Modbus 3 x Pt1000 eller 2 x Pt x potentiometer 1 x 0 10 V/digital 3 eller 4 x 0 10 Vdc, 2 ma 4 x 24 Vac 1 A triac IP20, på DIN-skena 53 x 90 x 58 mm PDS regulator TEAT PT dykgivare AT dykrör TEHR PT rumstemperaturgivare IP20 TEK PT kanaltemperaturgivare IP54 TENA PT dyktemperaturgivare snabb TEP PT anliggningsgivare TEU PT utetemperaturgivare IP54 TEHR PT 1000-P/PDS rumstemperaturgivare med börvärdesomställare för PDS 2, IP20

25 UNIVERSALREGULATORER HS 2.2 är en universalregulator som kan användas för en lång rad HVAC-applikationer, såsom styrning av tryck, differenstryck, luftfuktighet, temperatur, belysning etc. Displayens visningsläge kan anpassas så att rätt enhet och område visas. C, % rh, Pa, bar, CO, CO 2, m/s, lux OBS! ingångar utgångar 24 Vac/dc, < 1 VA vid anvandning av sspanning med likstrom fungerar enbart 0 10 V utsignalen 1 x 0 10 V, 10 kω 1 x DI, potentialfri 1 x Vdc, 2 ma 1 x 0/10 Vdc 1 x 24 Vac 1A triac-styrd, för termiska eller 3-punkts (öka/minska) ställdon IP20 med skruvar på vägg eller på en apparatdosa (håldistans 60 mm) HS universalregulator, rums 7 UNIVERSALREGULATORER Den universella PDS 2.2-regulatorn kan användas för att reglera t.ex. tryck, fuktighet eller temperatur. Regulatorn stöder 0 10 V -styrda, 3-punktstyrda eller termiska ställdon. Konfigurering, inställningar och övervakning kan göras genom användning av knappar på skärmen. Regulatorn has en RS-485-koppling för Modbus RTU-kommunikation. C, % rh, Pa, bar, CO, CO 2, m/s, lux OBS! ingångar utgångar mått 24 Vac/dc, < 2 VA vid anvandning av sspanning med likstrom fungerar enbart 0 10 V och Modbus 0 10 V -mätning 0 10 V externt börvärde 1 x Vdc, 2 ma 2 x 24 Vac, < 1 A, för termiska eller 3-punktsställdon 1 x 10 Vdc, 2 ma, for 4, kω pot IP20, på DIN-skena 53 x 90 x 58 mm PDS universalregulator PRODUAL l 25 l Katalog

26 PRODUAL l 26 l Katalog

27 Dykgivare TEAT dykgivare för mätning av temperaturer i värme och kylsystem, avsed för dykrör men fungerar att mäta temperaturer i exempelvis inluftskanalen måste då monteras med fläns MF6. C röranslutning R½ (Produal dykrör) mätområde C tidskonstant 5 s IP54, kabelanslutning eller mätrör nedåt kabelgenomföring M16 tryckklass PN16 (Produal dykrör) material PBT, PC, PA, syrafast stål sdjup 80 mm det finns även flera andra sdjup till exempel 300 mm (t.ex. TEAT PT ) TEAT PT Ω / 0 C, noggrannhet ±0,3 C / 0 C, EN 60751/B TEAT PT Ω / 0 C, noggrannhet ±0,3 C / 0 C (passar Honeywell och Danfoss system) TEAT NTC E Ω / 25 C, noggrannhet ±0,3 C / 25 C (passar TACs system) TEAT NTC Ω / 25 C, noggrannhet ±0,25 C / 25 C (passar system från Johnson) TEAT NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar system från Trend) TEAT NTC 10-KB 117B Ω / 25 C, noggrannhet ±0,5 C / 25 C (passar system från Satchwell) TEAT NTC 10-AN 117H kω / 25 C, noggrannhet ±0,25 C / 25 C (passar system från Andover) TEAT NTC 10-C 117M kω / 25 C, noggrannhet ±0,25 C / 25 C (passar system från Carel) TEAT NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar system från Honeywell) TEAT NI 1000-LG Ω / 0 C, noggrannhet ±0,5 C / 0 C (passar system från Siemens) TEAT NI C Ω / 0 C, noggrannhet ±0,4 C / 0 C (passar system från Sauter) TEAT KP J070 LM335Z, 10 mv/k, 2,98 V / 25 C TEAT LL trådstransmitter, Vdc, utsignal 4 20 ma=0-100 C, noggrannhet ±0,5 C TEAT LU trådstransmitter, 24 Vac/dc, utsignal 0 10 V < 2 ma, noggrannhet ±0,5 C TE-N display för LL- och LU-transmitter DYKRÖR AT dykrör, rostfritt stål (AISI 303), Ø 8 mm x 90 mm ATM dykrör, mässing (Ms 362), Ø 8 mm x 90 mm ATH dykrör, syrafast stål (AISI 316L), Ø 8 mm x 90 mm ATS dykrör, syrafast stål (AISI 316Ti), havsvattenresistent, Ø 8 mm x 90 mm ATH dykrör, surafast stål (AISI 316L), Ø 8 mm x 310 mm montagefläns MF 6 MT4270 sfläns för anslutning i ventilationskanaler 8 PRODUAL l 27 l Katalog

28 dykgivare, snabb TENA dykgivare har mycket snabb responstid och används för mätning av temperatur i vätska. C röranslutning R ½ mätområde C tidskonstant 2,5 s IP54, kabelanslutning eller mätrör nedåt kabelgenomföring M16 tryckklass PN16 material PBT, PC, PA, rostfritt stål sdjup 80 mm 50 mm (t.ex. TENA NTC 10-50) 210 mm (t.ex. TENA NTC ) 8 TENA PT Ω / 0 C, noggrannhet ±0,3 C / 0 C, EN 60751/B TENA PT som givaren ovan men med bulblängd 50 mm TENA PT Ω / 0 C, noggrannhet ±0,3 C / 0 C (passar Honeywell och Danfoss) TENA PT som givaren ovan men med bulblängd 50 mm TENA NTC E Ω / 25 C, noggrannhet ±0,3 C / 25 C (passar TACs system) TENA NTC E051 som givaren ovan men med bulblängd 50 mm TENA NTC Ω / 25 C, noggrannhet ±0,25 C / 25 C (passar Johnson) TENA NTC som givaren ovan men med bulblängd 50 mm TENA NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar system från Trend) TENA NTC som givaren ovan men med bulblängd 50 mm TENA NTC 10-KB 117B Ω / 25 C, noggrannhet ±0,5 C / 25 C (passar till Satchwells system) TENA NTC 10-KB B051 som givaren ovan men med bulblängd 50 mm TENA NTC 10-AN 117H kω / 25 C, noggrannhet ±0,25 C / 25 C (passar till system från Andover) TENA NTC 10-AN H051 som givaren ovan men med bulblängd 50 mm TENA NTC 10-C 117M kω / 25 C, noggrannhet ±0,25 C / 25 C (passar system från Carel) TENA NTC 10-C M051 som givaren ovan men med bulblängd 50 mm TENA NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar system från Honeywell) TENA NTC som givaren ovan men med bulblängd 50 mm TENA NI 1000-LG Ω / 0 C, noggrannhet ±0,5 C / 0 C (passar system från Siemens) TENA NI 1000-LG som givaren ovan men med bulblängd 50 mm TENA NI C Ω / 0 C, noggrannhet ±0,4 C / 0 C (passar system från Sauter) TENA NI C051 som givaren ovan men med bulblängd 50 mm TENA LL trådstransmitter, Vdc, utsignal 4 20 ma, noggrannhet ±0,5 C TENA LL som givaren ovan men med bulblängd 50 mm TENA LU trådstransmitter, 24 Vac/dc, utsignal 0 10 V < 2 ma, noggrannhet ±0,5 C TENA LU som givaren ovan men med bulblängd 50 mm TE-N display för LL- och LU givare PRODUAL l 28 l Katalog

29 Frysvaktsgivare TEKV är en frysvakt med kort tidskonstant som används för mätning av temperatur i vätska. röranslutning R ¼ mätområde C tidskonstant kabelgenomföring material sdjup 2,5 s IP54, kabelanslutning eller mätrör nedåt M16 PBT, PC, PA, syrafast stål klämringskoppling i mässing < 200 mm (finns även som < 400 mm) C TEKV PT Ω / 0 C, noggrannhet ±0,3 C / 0 C, EN 60751/B TEKV PT Ω / 0 C, noggrannhet ±0,3 C / 0 C (passar Honeywell, Danfoss) TEKV NTC E Ω / 25 C, noggrannhet ±0,3 C / 25 C (passar TAC) TEKV NTC Ω / 25 C, noggrannhet ±0,25 C / 25 C (passar Johnson) TEKV NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Trend) TEKV NTC 10-KB 117B Ω / 25 C, noggrannhet ±0,5 C / 25 C (passar Satchwell) TEKV NTC 10-AN 117H kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Andover) TEKV NTC 10-C 117M kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Carel) TEKV NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Honeywell) TEKV NI 1000-LG Ω / 0 C, noggrannhet ±0,5 C / 0 C (passar Siemens) TEKV NI C Ω / 0 C, noggrannhet ±0,4 C / 0 C (passar Sauter) TEKV LL trådstransmitter, Vdc, utsignal 4 20 ma, noggrannhet ±0,5 C TEKV LU trådstransmitter, 24 Vac/dc, utsignal 0 10 V < 2 ma, noggrannhet ±0,5 C TE-N display för LL- och LU-transmitters Frysvaktsgivare Givarna i TEV-serien används för mätning av temperatur i vätska och har snabba responstider som säkerställer skydd mot frysning i exempelvis värmebatterier. röranslutning R ¼ mätområde C tidskonstant 2,5 s kabel 2 m LIYY 2 x 0,14 material tryckklass sdjup syrafast stål klämringskoppling i mässing PN16 < 200 mm (finns även som < 400 mm) C 8 TEV PT Ω / 0 C, noggrannhet ±0,3 C / 0 C, EN 60751/B TEV PT Ω / 0 C, noggrannhet ±0,3 C / 0 C (passar Honeywell, Danfoss) TEV NTC E Ω / 25 C, noggrannhet ±0,3 C / 25 C (passar TAC) TEV NTC Ω / 25 C, noggrannhet ±0,25 C / 25 C (passar Johnson) TEV NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Trend) TEV NTC 10-KB 117B Ω / 25 C, noggrannhet ±0,5 C / 25 C (passar Satchwell) TEV NTC 10-AN 117H kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Andover) TEV NTC 10-C 117M kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Carel) TEV NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Honeywell) TEV NI 1000-LG Ω / 0 C, noggrannhet ±0,5 C / 0 C (passar Siemens) TEV NI C Ω / 0 C, noggrannhet ±0,4 C / 0 C (passar Sauter) TEV LL trådstransmitter, Vdc, utsignal 4 20 ma, noggrannhet ±0,5 C TEV LU trådstransmitter, 24 Vac/dc, utsignal 0 10 V < 2 ma, noggrannhet ±0,5 C

30 Anliggningsgivare Anliggningsgivare för mätning av temperatur på vattenledningar, för värme och kylanläggningar. C givaren monteras på röret med en justerbar slangklämma (diam. < 90 mm) mätområde C tidskonstant ca 5 s IP54, kabelanslutning eller mätbulb nedåt kabelgenomföring M16 material PBT, PC, PA, zinkhölje 8 TEP PT Ω / 0 C, noggrannhet ±0,3 C / 0 C, EN 60751/B TEP PT Ω / 0 C, noggrannhet ±0,3 C / 0 C (passar Honeywell, Danfoss) TEP NTC E Ω / 25 C, noggrannhet ±0,3 C / 25 C (passar TAC) TEP NTC Ω / 25 C, noggrannhet ±0,25 C / 25 C (passar Johnson) TEP NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Trend) TEP NTC 10-KB 117B Ω / 25 C, noggrannhet ±0,5 C / 25 C (passar Satchwell) TEP NTC 10-AN 117H kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Andover) TEP NTC 10-C 117M kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Carel) TEP NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Honeywell) TEP NI 1000-LG Ω / 0 C, noggrannhet ±0,5 C / 0 C (passar Siemens) TEP NI C Ω / 0 C, noggrannhet ±0,4 C / 0 C (passar Sauter) TEP KP J080 LM335Z, 10 mv/k, 2,98 V / 25 C TEP LL trådstransmitter, Vdc, utsignal 4 20 ma, noggrannhet ±0,5 C TEP LU trådstransmitter, 24 Vac/dc, utsignal 0 10 V < 2 ma, noggrannhet ±0,5 C TE-N display för LL- och LU-transmitters Anliggningsgivare Anliggningsgivare för mätning av temperatur i vattenledningar hos värme och kylanläggningar. C med hjälp av ett band på ledningen (Ø mm) mätområde C tidskonstant ca 5 s material zinkhölje kabel 2 m LIYY 2 x 0,14 PVC-kabel TEPK PT Ω / 0 C, noggrannhet ±0,3 C / 0 C, EN 60751/B TEPK PT Ω / 0 C, noggrannhet ±0,3 C / 0 C (passar till Honeywell, Danfoss) TEPK NTC E Ω / 25 C, noggrannhet ±0,3 C / 25 C (passar till TAC) TEPK NTC Ω / 25 C, noggrannhet ±0,25 C / 25 C (passar till Johnson) TEPK NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Trend) TEPK NTC 10-KB 117B Ω / 25 C, noggrannhet ±0,5 C / 25 C (passar till Satchwell) TEPK NTC 10-AN 117H kω / 25 C, noggrannhet ±0,25 C / 25 C (passar till Andover) TEPK NTC 10-C 117M kω / 25 C, noggrannhet ±0,25 C / 25 C (passar till Carel) TEPK NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar till Honeywell) TEPK NI 1000-LG Ω / 0 C, noggrannhet ±0,5 C / 0 C (passar till Siemens) TEPK NI C Ω / 0 C, noggrannhet ±0,4 C / 0 C (passar till Sauter) TEPK KP J240 LM335Z, 10 mv/k, 2,98 V / 25 C TEPK LL trådstransmitter, Vdc, utsignal 4 20 ma, noggrannhet ±0,5 C TEPK LU trådstransmitter, 24 Vac/dc, utsignal 0 10 V < 2 ma, noggrannhet ±0,5 C

31 Kanalgivare Temperaturgivare för mätning av temperatur i ventilationskanaler. C med fläns, justering av mätdjup till max 200 mm mätområde C IP54, bulb eller kabelanslutning nedåt kabelgenomföring M16 material PBT, PC, PA, rostfritt stål TEK PT Ω / 0 C, noggrannhet ±0,3 C / 0 C, EN 60751/B TEK PT Ω / 0 C, noggrannhet ±0,3 C / 0 C (passar Honeywell, Danfoss) TEK NTC E Ω / 25 C, noggrannhet ±0,3 C / 25 C (passar TAC) TEK NTC Ω / 25 C, noggrannhet ±0,25 C / 25 C (passar Johnson) TEK NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Trend) TEK NTC 10-KB 117B Ω / 25 C, noggrannhet ±0,5 C / 25 C (passar Satchwell) TEK NTC 10-AN 117H kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Andover) TEK NTC 10-C 117M kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Carel) TEK NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Honeywell) TEK NI 1000-LG Ω / 0 C, noggrannhet ±0,5 C / 0 C (passar Siemens) TEK NI C Ω / 0 C, noggrannhet ±0,4 C / 0 C (passar Sauter) TEK KP J040 LM335Z, 10 mv/k, 2,98 V / 25 C TEK LL trådstransmitter, Vdc, utsignal 4 20 ma, noggrannhet ±0,5 C TEK LU trådstransmitter, 24 Vac/dc, utsignal 0 10 V < 2 ma, noggrannhet ±0,5 C TE-N display för LL- och LU-transmitters 8 Kanalgivare Temperaturgivare för mätning av temperatur i mindre ventilationskanaler. C med fläns, justering av mätdjup till max 100 mm mätområde C mätrör 6 x 100 mm, syrafast stål kabel 2 m (LIYY 2 x 0,14) PVC-kabel övriga längder går att beställa - kontakta Produal. TEKHA PT Ω / 0 C, noggrannhet ±0,3 C / 0 C, EN 60751/B TEKHA PT Ω / 0 C, noggrannhet ±0,3 C / 0 C (passar Honeywell och Danfoss) TEKHA NTC E Ω / 25 C, noggrannhet ±0,3 C / 25 C (passar TAC) TEKHA NTC Ω / 25 C, noggrannhet ±0,25 C / 25 C (passar Johnson) TEKHA NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Trend) TEKHA NTC 10-AN 117H kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Andover) TEKHA NTC 10-C 117M kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Carel) TEKHA NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Honeywell) TEKHA NI 1000-LG Ω / 0 C, noggrannhet ±0,5 C / 0 C (passar Siemens) TEKHA NI C Ω / 0 C, noggrannhet ±0,4 C / 0 C (passar Sauter) TEKHA KP J290 LM335Z, 10 mv/k, 2,98 V / 25 C PRODUAL l 31 l Katalog

32 Medelvärdesgivare TEKA temperaturgivare för mätning av medelvärdestemperatur i stora ventilationskanaler. Tack vare dess mekaniska egenskaper mäter givaren medeltemperaturen med stor noggrannhet. C med fläns och fjädrar mätområde C längd 3 m IP54, mätbulb eller kabelgenomföring nedåt kabelgenomföring M16 material PBT, PC, PA, rostfritt stål 8 TEKA PT Ω / 0 C, noggrannhet ±0,3 C / 0 C, EN 60751/B TEKA PT Ω / 0 C, noggrannhet ±0,3 C / 0 C (passar Honeywell och Danfoss) TEKA NTC E Ω / 25 C, noggrannhet ±0,3 C / 25 C (passar TAC) TEKA NTC Ω / 25 C, noggrannhet ±0,25 C / 25 C (passar Johnson) TEKA NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Trend) TEKA NTC 10-KB 117B Ω / 25 C, noggrannhet ±0,5 C / 25 C (passar Satchwell) TEKA NTC 10-AN 117H kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Andover) TEKA NTC 10-C 117M kω / 25 C, noggrannhet ±0,25 C / 25 C (passar Carel) TEKA NTC kω / 25 C, noggrannhet ±0,2 C / 25 C (passar Honeywell) TEKA NI 1000-LG Ω / 0 C, noggrannhet ±0,5 C / 0 C (passar Siemens) TEKA NI C Ω / 0 C, noggrannhet ±0,4 C / 0 C (passar Sauter) TEKA LL trådstransmitter, Vdc, utsignal 4 20 ma, noggrannhet ±0,5 C TEKA LU trådstransmitter, 24 Vac/dc, utsignal 0 10 V < 2 ma, noggrannhet ±0,5 C TE-N display för LL- och LU-transmitters PRODUAL l 32 l Katalog
