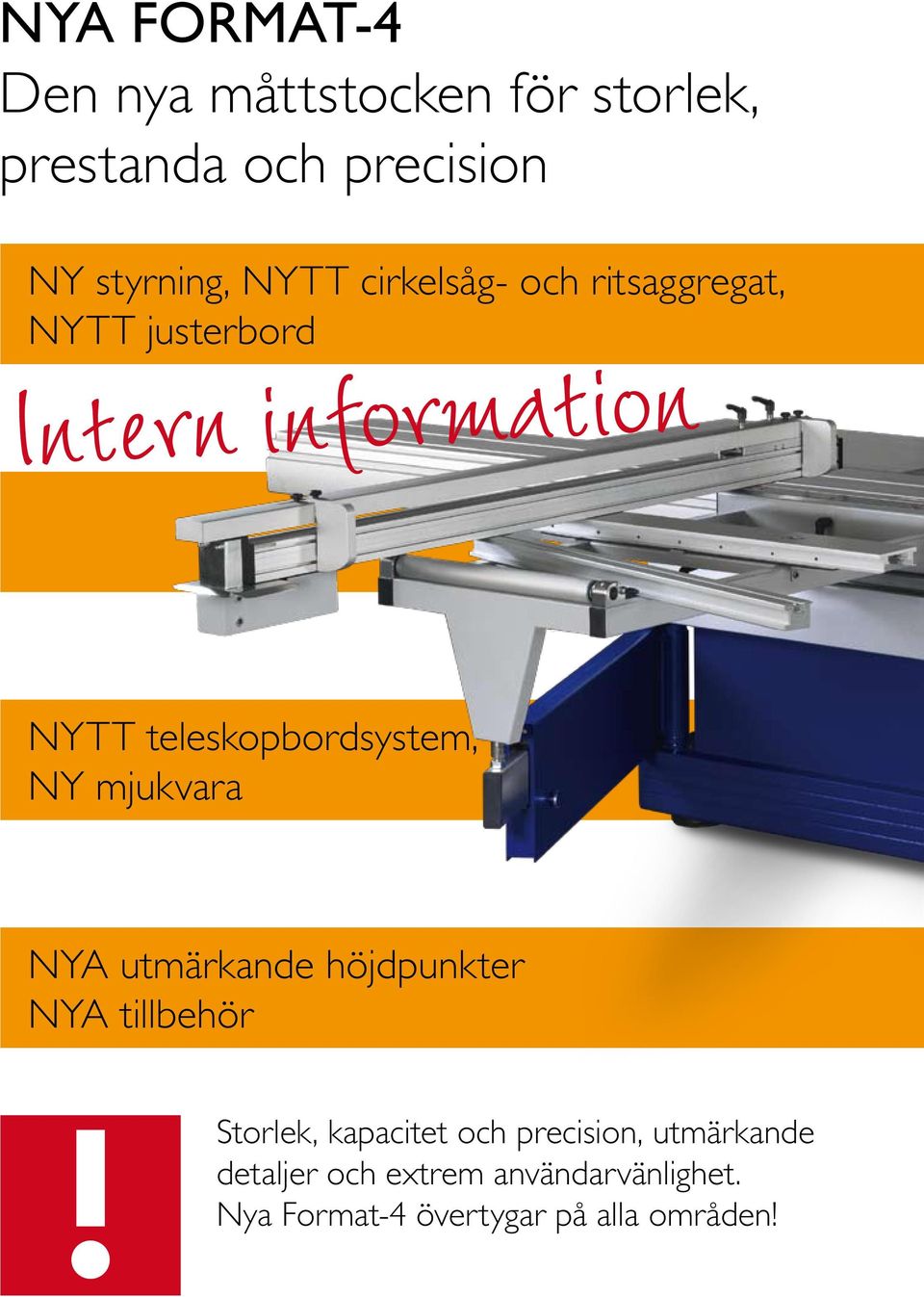

2 Nya Format-4 Den nya måttstocken för storlek, prestanda och precision NY styrning, Nytt cirkelsåg- och ritsaggregat, Nytt justerbord Intern information Nytt teleskopbordsystem, Ny mjukvara Nya utmärkande höjdpunkter Nya tillbehör Storlek, kapacitet och precision, utmärkande detaljer och extrem användarvänlighet. Nya Format-4 övertygar på alla områden!

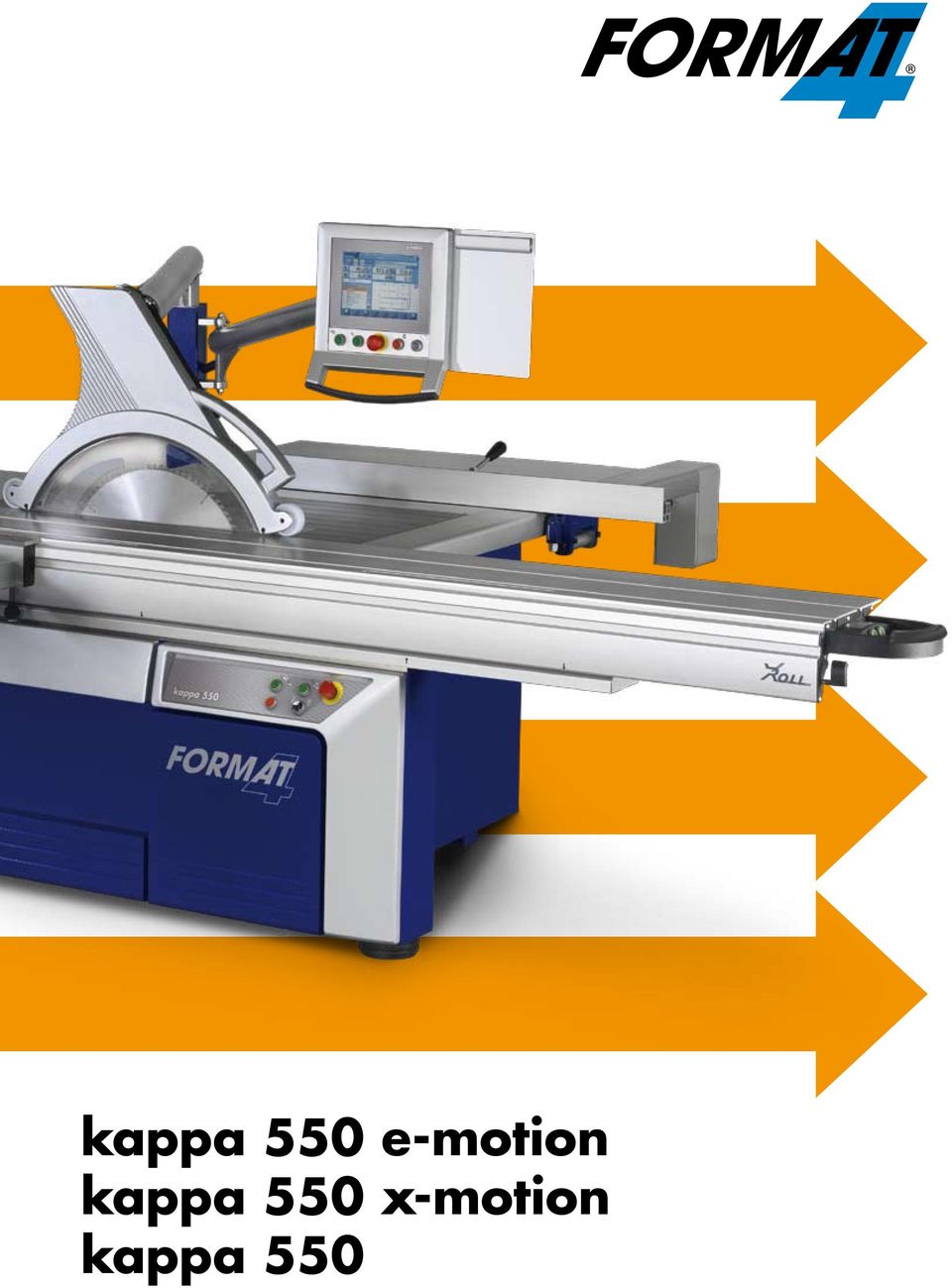

3 kappa 550 e-motion kappa 550 x-motion kappa 550

4 Nya Format-4 Manövrering High-End premiummodell! Maximal prestanda och maximal produktivitet i ett stycke. Absolut topp-modell med modernaste teknik och fin användarkomfort. Toppmodellen för högsta produktivitet i varje verkstad till överkomligt pris. Intern information kappa 550 x-motion e-motion Positionering för klinghöjd S S S Positionering för klingans vinkel S S S Automatisk höjdkorrektion vid vinkling S S S Visning av klingans varvtal S S S Styrning för steglöst varvtal klinga O O O Styrning för 3-axlars ritsaggregat Control O O Positioneringsstyrning för klyvanhåll O O S Automatisk måttkorrektion vid vinkling av klingan O O S Positionering av teleskopkapanhåll O Alla funktioner också nåbara via återkommande knapptryckning S S S Verktygsdatabank, antal platser Sågprogram, antal platser 99 9x 99 obegränsat Programnivåer med bakomliggande funktioner (not, notserier, falser, gersnitt, räknare) S S Programnivåer med fri benämning av program S USB anslutning S Förberedd för nätverksanslutning S Ardis mjukvara för sågoptimering O Scanner och etikettskrivare O

5 kappa 550 CNC-stryrning via röda LED visning kappa 550 x-motion CNC-styrning med LCDskärm 5,7 (145 mm) med manöverpanel upptill kappa 550 e-motion CNC-styrning med TFTskärm 10,4 (264 mm) med manöverpanel upptill

6 Nya Format-4 Det nya sågaggregatet 200 Intern in Nyhet: 3 axlars ritsaggregat control - Ritsposition spara och återkalla Inställning via elmotor av höjd, sidoläge och skärbredd Ritsposition spar- och återställbar Ingen begränsning av klingdiameter tack vare ritsens parkeringsfunktion Utmärkande: Ritsaggregatets P-plats Ingen demontering av ritsklinga med shims mer...! Genom en enkel knapptryckning parkerar ni ritsklingan Möjligt att använda upp till 550 mm klingor utan demont. av ritsklinga

7 formation Perfekt: Klingbyte utan verktyg Stor snitthöjd. även med ritsklinga 200 mm såghöjd vid 90º, 140 mm vid 45º (Sågklinga diam. 550 mm) 127 mm såghöjd med ritsklinga (Sågklinga diam. 400 mm) Klinga upp till Ø 400 mm under bordet Standard: notsågning med justersågen Demonterbar cirkelsågfläns Notfräsar upp till 19,5 mm skärbredd är användbara. Tillval: Sprayenhet För bearbetning av lättmetall och konstmaterial Vridsegment Easy-Glide, bättre finns inte! Exakt, dubbelsidig upphängning Högsta belastning och livslängd Helt spelfri lutning Okänslig mot damm Helt underhållsfri Absolut fettfri 6 års garanti Nollpunktsvinkling för måttexakt geringsågning Nollpunktslutning 0 46 grader 200 mm såghöjd vid 90º, 140 mm såghöjd vid 45º Sågspindel lagrad i gjutjärnshus, dubbelt lagrad precision Absolut vibrationsfritt arbete Bästa kraftöverföring via modernaste teknologi: Poly-V rem Precisions höjdinställning: Robust - Exakt - Långlivad Härdade precisionsstyrningar Underhållsfria lagerbussningar Högsta belastning och livslängd Okänslig mot damm Helt underhållsfri Absolut fettfri Utsugskåpa under bordet för ett rent arbete Perfekt aerodynamiskt utformad spånkanal Optimerad spånavgång för ritsklinga

8 Intern i Nya Format-4 Nya höjdpunkter Nyhet: 3 axlars ritsaggregat control Rtisklingans skärbredd ställs automatiskt till varje sparad verktygsdata och därmed till vald skärbredd på huvudklingan. Ändringar liksom egna klingors värde kan ni lätt spara och plocka fram. 3 axligt ritsaggregat control finns som tillval för modellerna x-motion och e-motion. Nyhet: P-plats för ritsklngan Ingen mer demontering av ritsklingan, när ni vill montera en stor klinga. Den nya Format4 parkerar med en knapptryckning ritsklingan och ger plats åt en större klinga - m.a.o. tidsbesparing! P-platsen skyddar ritsklingan från igenhartsning.

9 NYHET: Byte av klinga utan verktyg* Snabbt, enkelt och helt utan verktyg: Klingbyte på Format-4, är mycket enkelt. Med patenterad kraftöverföring erhålls önskvärd låsning av sågflänsen. Den verktygslösa låsningen av klyvkniven sker via spännhandtag *Leverans från februari 2009 nformation NYHET: Sågskydd med utsug under bordet Perfekt utsugsresultat garanteras av dentnyutvecklade sågskyddet och klingkåpan under bordet. Via linjalstyrning skjuter ni lätt sågskydet i önsvärd position över klingan. Spån och damm går via en krot slang vidare till utsugsröret. Utsugskåpan omsluter hela klingan. Spånkanalen er perfekt utformad för optimal spånavgång för både huvudsom ritsklingan.

10 Nya Format-4 Det nya justerbordet X-Roll Detta ger följande fördelar: Extremt lättgående, vridstyv och långlivad lagring! Genom rullar ingen punktbelastning. Dammavvisande konstruktion ger ren och vibrationsfri gång. Härdade och slipade stållister. För tillförlitlighet och precision av lagringen ger vi er 6 års garanti. 406 x 205 mm X-Roll är definitivt den bästa justerbordslagringen på marknaden.

11 Intern information Snittlängder 2800 mm 3200 mm 3700 mm Detta ger följande fördelar: Extremt lättgående, vridstyv och långlivad lagring! Genom rullar ingen punktbelastning. Detta ger följande fördelar: "X-Roll justerbordstillbehör X-Roll -tillbehör ur Feldergruppens program kan användas på den nya Format-4

12 Nya Format-4 Intern i Nytt teleskopbordsystem 1 Format/teleskopbord standard 3 NYHET: Format/ teleskopbord X-Roll 2 Format/teleskopbord med gradraster/indexsystem NYHET: Parkera teleskopbordet 4 NYHET: Parellellogram format/ teleskopbord NYHET (3): Format/teleskopbord X-Roll med stor upplagsyta vid gersågning 8-faldigt kullagrat format/teleskopbord, integrerade styrrullar och lager sörjer för en jämn och vibrationsfri gång under hög belastning. Den via en X-rollagring skjutbara skenan är enkelt och snabbt fininställbar.avläsningen av inställd vinkel sker på 1/100 grad vi LEDdisplay, på x-motionmodeller är detta integrerat i TFTskämren Teleskopanhållet och det styrda anhållet kan monteras i båda lägen. Längdkompensation vid vinkling sker via nonieskala, på styrda anhållet sker detta automatiskt.

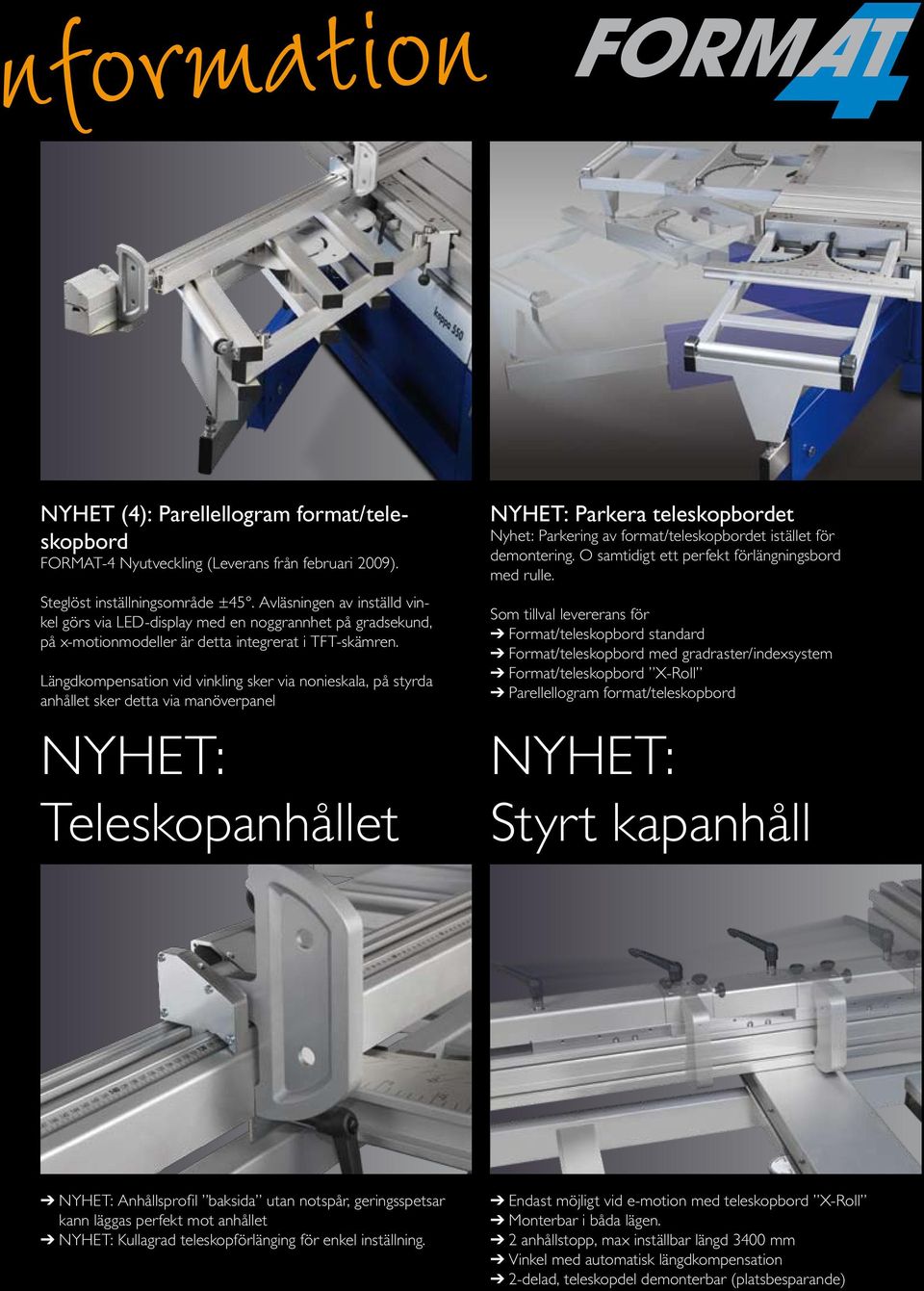

13 nformation NYHET (4): Parellellogram format/teleskopbord FORMAT-4 Nyutveckling (Leverans från februari 2009). Steglöst inställningsområde ±45. Avläsningen av inställd vinkel görs via LED-display med en noggrannhet på gradsekund, på x-motionmodeller är detta integrerat i TFT-skämren. Längdkompensation vid vinkling sker via nonieskala, på styrda anhållet sker detta via manöverpanel NYHET: Teleskopanhållet NYHET: Parkera teleskopbordet Nyhet: Parkering av format/teleskopbordet istället för demontering. O samtidigt ett perfekt förlängningsbord med rulle. Som tillval levererans för Format/teleskopbord standard Format/teleskopbord med gradraster/indexsystem Format/teleskopbord X-Roll Parellellogram format/teleskopbord NYHET: Styrt kapanhåll NYHET: Anhållsprofil baksida utan notspår, geringsspetsar kann läggas perfekt mot anhållet NYHET: Kullagrad teleskopförlänging för enkel inställning. Endast möjligt vid e-motion med teleskopbord X-Roll Monterbar i båda lägen. 2 anhållstopp, max inställbar längd 3400 mm Vinkel med automatisk längdkompensation 2-delad, teleskopdel demonterbar (platsbesparande)

14 Nya Format-4 Parallellanhåll kappa 550 Bordsskala standard Fininställning Standard Tillval elektronisk digital/numerisk visning för standard klyvanhåll Tillval: positioneringsstyrning, avläsning av klyvbredd via elektronisk digital visning Vid lutning av klingan efterjusteras värdet automatiskt på displayen Intern inf

15 Positioneringsstyrning för klyvanhåll Tillval - kappa 550 och x-motion Standard på e-motion NYHET: Verktygsfack Tillval Lagerplats för 5 st klingor, max Ø 400 mm ormation

16 Nya Format-4 Ardis sågoptimering Intern i Ardis OPTI-4 Bas programvara för kappa 550 e-motion, Innehåll: Ardis sågoptimering Format-4 postprocessor Kunder som redan använder Ardis behöver endast Format-4 postprocessor. Installationen av Opti-4 eller Format-4 postprocessor görs på kundens dator Data för sågning kan överföras antingen via USB. minne eller (bättre) via en nätverksanslutning. Enkel användning Översiktlig, användarvänlig manöverpanel, ingen större inskolning Resultat efter endast 3 steg Steg 3: Optimera, skriv ut och bearbeta Steg 1: Lägg in eller kopiera listan i tabell 1 Steg 2: Lägg in de tillgängliga basmaterialen. Etikettskrivare med streckkodsläsare Förutsättning för anvädning av etikettskrivare och streckodsläsare är nätanslutning e-motion till en dator med installerad programvara. Intern information

17 nformation Platsbehov A C i B 1 j D F E B G K H A Skärlängd 2800/3200/3700 mm Total längd (A) 6344/7144/8144 mm Snittbreddning (B) - Standard 1155 mm - Tillval 1362/1755 mm Genomsnittlig bredd max. (B) - Standard 1015 mm - Tillval 1265/1617 mm Kapanhåll vid teleskopbord (C) 1900 mm D C G K Kapanhåll med förlängning (D) 3200 mm Kapanhåll vid justerbord (E) 1100 mm Kapanhåll med förlängning (F) 2014 mm Justerbordsbredd (G) 406 mm Arbetshöjd justerbord (H) 890 mm Höjd med stort sågskydd min. (i) 1520 mm med stort sågskydd max. (i) 1730 mm Totalhöjd med manöverpanel (j) 1730 mm Totalbredd bakom (K) - Standard 1348 mm - Tillval 1604/1954 mm - Styrt klyvanhåll 1672/2022 mm Vikt *) ca kg Maskin med förpackning Längd x Bredd x Höjd Vikt *) *) vid normalt utförande 2100 mm x 1500 mm x 1120 mm ca kg A

18 Nya Format-4 Tillbehör NYHET: Pneumatisk tryckbalk ( ) För snittlängd 3200 mm Segmenterad (½ / ½) Tryckluft 6 bar NYHET: Splitterskydd ( ) För teleskopanhållet Skiktlimmad Intern information Art.nr. Justerbord Pneumatisk tryckbalk för justerbord X-Roll, snittlängd 3200 mm Kapanhåll 1100 mm, Skala mm (Serie 430) Monteringssystem för kapanhåll 1100 mm, X-Roll kappa Teleskopförlängning för geranhåll 2000 mm/78 ¾, med tum/mm-skala Extra kapstopp Handtag för montering på justerbord "X-Roll" Extra teleskopbord med golvrulle för justerbord X-Roll Justerbar golvskena för teleskopbord med golvrulle, totallängd 4,5 m - består av 3 segment Kantsko för alla Alu-justerbord och X-Roll bord Geringsmall DGL 690 mm, utan monteringsbeslag F Geringsmall EGL 1350 mm, utan monteringsbeslag F Monteringsbeslag för justerbord X-Roll Excenternedhållare, M Monteringsbeslag justerbord Klyvanordning för justerbord X-Roll Bordsförlängning för justerbord X-Roll

19 Art.nr. Teleskopbord + Kapanhåll Urslagskydd för kapanhåll Format Förlängning med rulle, för teleskopbord Extra kapstopp Extra kapanhållstopp med digital avläsning Extra skena på justerbordet Transport- och monteringsvagn för formatbord Parallellanhåll + Bordsförlängningar Extra skena för klyvanhåll, 1200 mm Bordsförlängning 800 x 150, med stödfot, för montering på rundstång Ø 50 mm Sågaggregat Monteringssatst för notverktyg Verktygslös sågfläns för huvudklinga och klyvknivsinställning, säkring mot lossvridning genom inbyggda stift, eftermonterbar på alla kappa 550 Styrning + Mjukvara Format-4 sågoptimeringsprogram Opti-4 från Ardis inkl. Postprocessor för Format-4 x-motion Postprocessor för format e-motion med dataöverföring från Ardis mjukvara för bearbetning på Format-4 sågar Mjukvara för tryckning av etiketter via nätverk för Format-4 sågoptimeringsprogram Opti Mjukvara för streckkodsläsning, för Format-4 sågoptimeringsprogram Opti Termoskrivare typ ZEBRA GK420d med etiketthållare och integrerat skrivarserver, för användning i förbindelse med sågoptimeringsprogram Ardis; (mjukvara, nätverksanslutning och installation är ej inkluderat i priset) Termoetiketter, löstagbara, 80 x 60 mm, R2; rulle om 1150 st rullar Termoetiketter, löstagbara, 80 x 60 mm, R2; rulle om 1150 st Rem Rem för ritsklinga standard, automatik och Control (60 Hz) Poly-V rem 7PK630, kappa /60 Hz (3 Varvtal) Poly-V rem 10PK630, kappa /60 Hz, 11 kw (2 Varvtal) Ritsklinga Ersättnigngsklinga för ritsaggregat Control Utgångna tillbehör Extra skena för klyvanhåll,1400 mm (ny Artikel ) Rulle för sågbord 600 (ej ersatt med annan artikel)
