1 Uppdragsnr: (5) PM Asbestinventering, Aspgärdan 18, Umeå Kontorsbyggnad samt f.d. Fryshus Asbestinventering/Asbestinventering Aspgärdan 18.docx Mall: Memo.dot ver 1.0 WSP Sweden Box Umeå Visitors: Storgatan 59 WSP Sverige AB Corporate identity no: Reg. office: Stockholm

2 Uppdragsnr: (5) Innehåll Innehåll Syfte Inventeringens genomförande och omfattning Resultat Kostnadsuppskattning Dokumentationskrav Transport och mottagning av farligt avfall... 5 Bilaga 1. Kartor/skisser Bilaga 2. Fotografier Bilaga 3. Analysresultat Asbestinventering/Asbestinventering Aspgärdan 18.docx Mall: Memo.dot ver 1.0

3 Uppdragsnr: (5) 1. Syfte WSP har fått i uppdrag att utföra en mängduppskattning av avfall innehållandes asbest. Syftet med inventeringen var att uppskatta mängden av asbesthaltigt byggnadsmaterial samt ge en kostnadsuppskattning för en kommande asbestsanering. 2. Inventeringens genomförande och omfattning Inventeringen har utförts som en okulärbesiktning med kompletterande provtagning med avseende på förekomst av asbest. Inventeringen utfördes av Jonas Åström i kontorsbyggnad, f.d. fodercentral samt f.d. fryshus. Planritningar har funnits tillgängliga för delar av byggnaderna och i övrigt har skisser tagits fram då behov funnits (t.ex. för att kunna visa var materialprov har tagits). I bilaga 1 redovisas de skisser/planritningar som använts. Delar av f.d fryshuset var låsta och inte tillgängliga för inspektion. Det gäller bland annat några rum på våning två och den del som NCC hyr i byggnadens södra del. Inbyggt eller på annat sätt dolt asbesthaltiga byggnadsmaterial kan förekomma i byggnaderna utöver vad som redovisas i denna rapport. Påträffas misstänkta material vid rivning kan ytterligare provtagning för analys vara befogad. Asbestinventering/Asbestinventering Aspgärdan 18.docx Mall: Memo.dot ver Resultat I Tabell 1 listas materialprover som skickats för analys på ALS Scandinavia AB. I tabellen framgår om analyserna påvisat förekomst av det sökta ämnet eller ej samt hänvisning till vilket rum proverna är tagna. Ytterligare information finns i planritningar och analysrapporter (bilaga 1 respektive bilaga 3). Vid tidgare inventering har prov 1606 analyserats och vid denna inventering har prov 1701 och 1702 analyserats. Misstänkt asbesthaltig färg har även påträffats på isolerade rör i både kontorsbyggnadens källare och i fd. fryshusets källare. Se Foto 3 bilaga 2. Då färgen täcks av isolering har det inte gått att göra en enkel uppskattning av hur omfattande användningen av asbestfärg på rör är. Inget material som misstänktes innehålla asbest påträffades i f.d. fodercentralen.

4 Uppdragsnr: (5) Tabell 1. Prover skickade för analys. ASBEST Prov Provtyp Foto Bilaga 2 Resultat Ritning Bilaga Svartlim Foto 1 Ej asbest Korridor våning 2 Vänstra trapphuset till f.d. fryshus 1702 Isolering rörböj Foto 2 Asbest Källarutrymme högra trapphuset till f.d. fryshuset 1606 Rörisolering (rörböj) Asbest Rum 36 Kontorsbyggnad Kommentar Förekommer i hela kontorsbyggnadens källarplan Analysrapport (bilaga 3) EUSEUP _ 01 EUSEUP _ 01 T Tabell 2. Mängd asbesthaltigt byggnadsmaterial Byggnad Byggnadsmaterial Mängd/yta Placering Asbestinventering/Asbestinventering Aspgärdan 18.docx Mall: Memo.dot ver 1.0 Kontorsbyggnad Källare f.d. fryshuset Källare f.d. fryshus och kontorsbyggnad Kontorsbyggnad och f.d. fryshus Asbestisolering av rör (böj, t-koppling, ändrör) Asbestisolering av rör (böj, t-koppling, ändrör) Asbesthaltig färg på rör Branddörrar 4. Kostnadsuppskattning 150 st Källarvåning 40 st Källarvåning Ej uppmätt 4st branddörrar med misstänkt asbestförekomst. 3 arkivdörrar med misstänkt asbestförekomst Källare fd fryshus och kontorsbyggnad Källarvåning kontorsbyggnad och rum 32 i fd fryshus Baserat på de resultat som framkommit i denna inventering samt den som tidigare rapporterats så uppskattas saneringsarbetet och avfallsbortskaffningen för påträffade asbesthaltiga byggnadsmaterial kosta ca kr för rör och ca kr för branddörrar. Av de kr uppskattas ca kr behövas för hantering av asbestfärg på rör i raksträckorna förutsatt att alla rör med asbesthaltiga rörböjar har raksträckor med asbestfärg.

5 Uppdragsnr: (5) 5. Dokumentationskrav I samband med sanering alternativt kontroll ska dokumentation kunna uppvisas som verifierar att utförare av saneringen har vidtagit alla nödvändigheter för att minimera fel och risker i samband med saneringsentreprenad. Det kan handla om risk för tredje man, speciella arbetsmiljörisker i aktuellt projekt mm. 6. Transport och mottagning av farligt avfall Farligt avfall skall yrkesmässigt alltid transporteras av godkänd transportör med tillstånd från Länsstyrelsen. Likaså gäller att avfallsmottagare skall inneha godkänt tillstånd för mottagande av farligt avfall. Umeå WSP Jonas Åström Asbestinventering/Asbestinventering Aspgärdan 18.docx Mall: Memo.dot ver 1.0 Bilagor Bilaga 1. Kartor/skisser Bilaga 2. Fotografier Bilaga 3. Analysresultat

6 Våning 2, kontorsdel fd fryshuset Prov 1701 Foto 1 Bilaga 1 Prov 1702 Foto 2 Källare

7

8

9

10

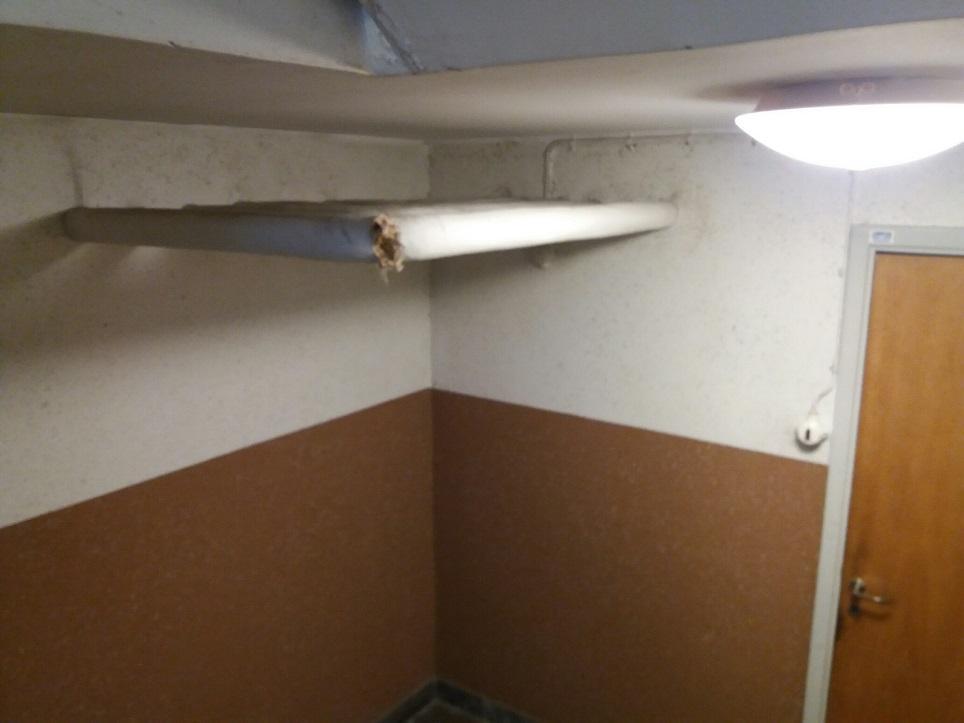

11 Bilaga 2 Foto 1. Platta med misstänkt svartlim. Prov visad dock att det inte innehöll asbest. Andra våningen fd fryshus. Foto 2. Rörböj med isolering som innehåller asbest. Källarutrymme fd fryshuset.

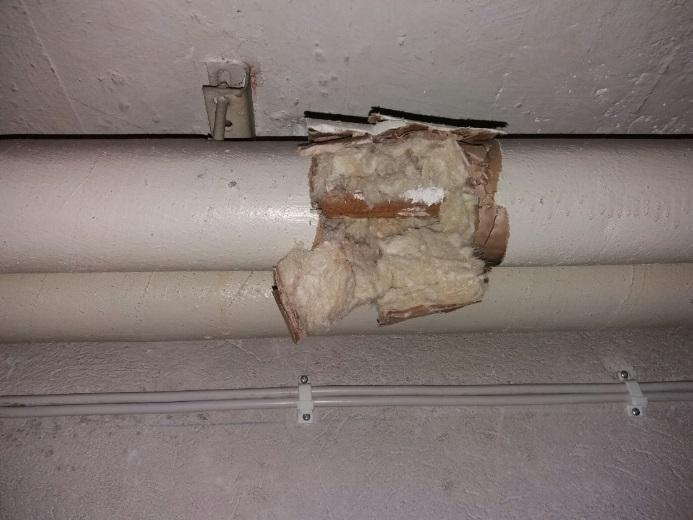

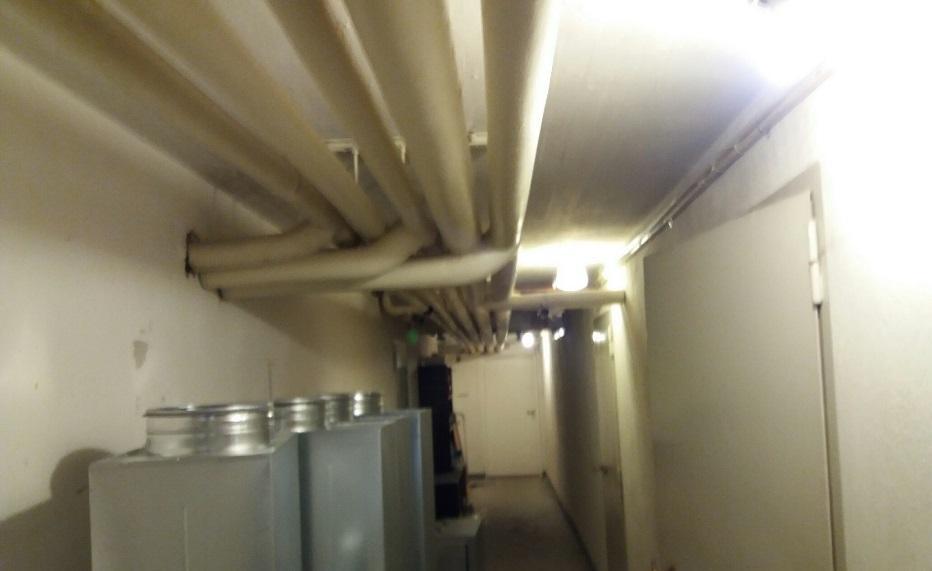

12 Bilaga 2 Foto 3. Isolerat rör som har målats med misstänkt asbesthaltig färg. Källaren kontorsbyggnaden. Foto 4. Källaren kontorsbyggnaden Foto 5. Källare fd fryshuset.

13 Provsvar till WSP Env. Mark och Vatten - Umeå/Sundsvall [3658] Jonas Åström Storgatan UMEÅ Faktura till WSP Sverige AB Faktura FE FRÖSÖN RESULTATREDOVISNING AV ASBESTANALYSER Denna rapport med bilagor får endast återges i sin helhet om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Objekt Aspgärdan 18 Provnummer (2 st) Ansvarig provtagare Jonas Åström Provtagningsdatum Ankomst till laboratoriet Analysansvarig Eurofins Pegasuslab AB Uppdragsnummer EUSEUP Denna analysrapport är elektroniskt signerad. Jwan Murad, Kemiingenjör Eurofins Pegasuslab AB Rapportkod: AR-17-LU Sid 1 av 3 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *

14 Resultatsammanställning Objekt: Aspgärdan 18 Provnummer Provmärkning¹ Resultat Utförande lab Övervåning fd fryshus. Svartlim. Asbest ej påvisad. LU Källare fd fryshus. Rörisolering. Innehåller asbest. LU Asbest (Amosit) ¹Kunduppgifter. Denna analysrapport är elektroniskt signerad. Jwan Murad, Kemiingenjör Eurofins Pegasuslab AB Rapportkod: AR-17-LU Sid 2 av 3 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *

15 ANSVAR Eurofins Pegasuslab AB ansvarar för provets hantering från ankomsten till laboratoriet till dess att provsvaret är klart, skickat till kund och arkiverat. Eurofins Pegasuslab AB ansvarar inte för provets hantering vid provtagning och transport till laboratoriet. På grund av begränsade förrådsutrymmen kan vi inte arkivera ditt provmaterial utan detta kastas inom 7 dagar från provsvarsdatum, om du inte vill få det i retur mot en kostnad av 75 kr. Vid förfrågan om denna analysrapport ring (vxl), begär Asbestsupport. Utförande Laboratorium: LU: Utfört av Eurofins Pegasuslab AB Uppsala, Sverige. Asbest i material: Metodprincip: PLM enl. SS ISO :2012. Ackrediterad analys (SWEDACS:s ackred.nr. 2085). Asbest i luft: Metodprincip: SEM/EDS enl. SS-ISO 14966:2003. Ackrediterad analys (SWEDACS:s ackred.nr. 2085). Asbest i damm: Metodprincip SEM/EDS enl. ISO :2014. Asbest i återvinningsbränsle: Metodprincip SEM/EDS enl. ISO :2014. LE: ALS: Utfört av Eurofins LEM, Saverne, Frankrike. Metodprincip: PLM alt. PEM/TEM/SEM. Ackrediterad analys (COFRAC:s ackred.nr ). Utfört av ALS Scandinavia AB. Metodprincip: SEM alt. PLM. Information om Asbestfibrer: Asbest är ett samlingsnamn på en rad i naturen förekommande fibrösa kristallina silikatmineral med olika kemisk sammansättning och olika egenskaper. På grund av dess hållfasthet, värmeisolerande förmåga och beständighet för såväl kemisk som termisk påverkan har asbest använts inom ett stort antal områden. Krysotil är den typ som påträffas mest, men är också svår att upptäcka då fibrerna är mycket tunna. Den ses mest i produkter från asbestcementindustrin, packningar, golvbeläggningar, färg, lim och plastprodukter. Antofyllit användes i ex.vis asbestpapp och cement- och isoleringsprodukter. Krokidolit användes huvudsakligen i asbestcementprodukter men också i filter, packningar, isoleringar m.m när syrabeständighet var ett krav. Amosit användes som isolering i blandning med magnesiumkarbonat. Ses ibland som isoleringar runt rör, ångpannor etc. Referens: Arbetsmiljöverkets författningssamling AFS 2006:1 Observera att ovanstående information är framtagen av Eurofins Pegasuslab AB. Om denna information skall användas i andra sammanhang än till våra provsvar och analyser måste källan till denna information anges. Denna analysrapport är elektroniskt signerad. Jwan Murad, Kemiingenjör Eurofins Pegasuslab AB Rapportkod: AR-17-LU Sid 3 av 3 Box 97, Uppsala * Tel * Org. nr Besöksadress: Rapsgatan 21, Uppsala *
