3 INSTRUKTIONER PÅ URSPRUNGLIGT SPRÅK FCC- och IC-efterlevndsuttlnde Xi5 TRÅDLÖS FOTPEDAL FCC ID - MVU09291 Xi5 TRÅDLÖS FJÄRRKONTROLL FCC ID - MVU09305 IC: 6094A-09291, 6094A Denn enhet står i överensstämmelse med Prt 15 i FCC Rules. Den får nvänds endst under förutsättning tt följnde två villkor är uppfylld: 1. Denn enhet kn orsk skdlig störningr. 2. Denn enhet måste ccepter ll mottgn störningr, inklusive störningr som kn orsk driftsprolem. Denn enhet står i överensstämmelse med FCC Rules. Ändringr eller modifiktioner som inte uttryckligen godkänts v prten nsvrig för efterlevnd kn upphäv nvändrens rätt tt nvänd denn utrustning. Denn nordningen uppfyller med RSS-stndrden(ern) som inte ehöver uppfyll Industry Cnds licenskrv. Den får nvänds endst under förutsättning tt följnde två villkor är uppfylld: (1) utrustningen får inte generer skdlig störning, och (2) måste kunn ccepter ll mottgn störningr, inklusive störningr som kn påverk dess funktion. Le présent ppreil est conforme ux CNR d'industrie Cnd pplicles ux ppreils rdio exempts de licence. L'exploittion est utorisée ux deux conditions suivntes: (1) l'ppreil ne doit ps produire de rouillge, et (2) l'utilisteur de l'ppreil doit ccepter tout rouillge rdioélectrique sui, même si le rouillge est susceptile d'en compromettre le fonctionnement. N2523 EU-estämmelser Attwood Corportion ekräftr härmed tt MotorGuide Xi5-trollingmotorn uppfyller de väsentlig krven och ndr relevnt estämmelser i 99/5/EG R&TTE-direktivet. CE-deklrtion Tillverkre: Attwood Corportion Adress: 1016 N. Monroe Lowell, MI USA Telefon: Auktoriserd representnt: Brunswick Mrine Prc Industriel de Petit-Rechin B-4800 Verviers, Belgien Telefon: +32(0) Produkt: MotorGuide Xi5-serien Modell: inkluderr ll 12-, 24- och 36- volt likströmsmodeller Rådets direktiv 1999/5/EG - Rrdioutrustning och teleterminlutrustning (R&TTE) EN V1.6.1: EMC och rdiospektrumsfrågor; nordningr med kort räckvidd. EN V1.9.2: EMC och rdiospektrumsfrågor; rdioutrustning. Rådets direktiv 2004/40/EG - Hälso- och säkerhetskrv swe i

4 EN 62311: Utvärdering v elektronisk och elektrisk utrustning i llmänhetens egränsning v exponering för elektromgnetisk fält. Rådets direktiv 2004/108/EG - Elektromgnetisk komptiilitet EN 55012:2008; A1: Fordon, åtr och intern förränningsmotorer. Rådets direktiv 98/96/EG - Mrinutrustningsdirektivet EN 60945:2002+C1: Mrin nvigtion och rdiokommuniktionsutrustning. (Motorsystem) CISPR16 - Utstråld och ledningsunden emission EN :2008 ESD EN :2006 Strålningsskydd EN :2004 EFT EN :2005 Strömsprång EN :2008 Ledd känslighet EN :2001 Immunitet för mgnetisk fält EN :2004 Spänningsfll och -vrott Rådets direktiv 2006/42/EG - Mskiner EN ISO Mskinsäkerheet - Allmänn principer vseende konstruktion, riskutvärdering och - reduktion En officiell kopi v Försäkrn om överensstämmelse finns på certifictions. Miljöefterlevnd All MotorGuide-produkter som är underställd 2002/96/EG WEEE-direktivet uppfyller märkningskrven i WEEE. Sådn produkter hr märkts med WEEE-symolen "överkorsd soptunn" (viss nedn) i enlighet med den europeisk stndrden EN Symolen på produkten eller dess förpckning nger tt denn produkt inte får slängs med hushållsvfll. Istället måste du släng din utrustning genom tt t den till en vsedd sttion för återvinning v elektriskt och elektroniskt vfll. Den seprt insmlingen och återvinningen v den nvänd utrustning när du slänger den idrr till tt skydd nturresurser och säkerställ tt den återvinns på ett sätt som skyddr människors häls och miljön. Kontkt en lokl myndighet eller stället där du köpte produkten för mer informtion om vr du kn lämn in vfll för återvinning. Viktig driftsinformtion! ISO B - Försiktighetssymolen Konsulter denn dokumenttion i ll fll där denn symol viss. Denn symol nvänds för tt informer dig om potentiell RISK eller åtgärder som kräver åtgärder v dig. Användning v denn utrustning på något nnt sätt än vd soim specificers v Attwood Corportion kn påverk konstruktionens integritet och gör den osäker. VARNING! Denn produkt är ej vsedd tt nvänds i en explosiv miljö. ADVERTENCIA: Este equipo no está diseñdo pr uso en tmósfers explosivs. AVVERTIMENTO: Quest pprechitur non è inteso per l'uso in mienti esplosivi. ii swe

5 WARNUNG: Ds Ausrüstung drf in einer explosiven Umgeung NICHT verwendet werden. ADVERTISSEMENT: Cet équipement n'est ps prévu pour une utilistion ds des environments explosifs. Tck! Tck för tt du köpte en MotorGuide Xi5 trådlös trollingmotor. Xi5 hr konstruerts och tillverkts för tt ge prestnd som fiskre kräver: tyst drift, pålitlighet och precisionsreglge. Vi är övertygde om tt Xi5 kommer tt ge dig en mer tillfredsställnde fiskeupplevelse och vi uppskttr ditt vl v MotorGuide. Registrer din ny XiT på motorguide.com - eller fyll i och skick in det medföljnde grntiregistreringskortet. Grntimeddelnde Produkten du hr köpt leverers med en Begränsd grnti från MotorGuide. Grntivillkoren eskrivs i Grntiinformtion i denn hndok. Grntivillkoren innehåller en eskrivning v grntiperioden, viktig friskrivningsklusuler och skdeegränsningr och nnn relterd informtion. Läs igenom denn viktig informtion. All eskrivningr och specifiktioner som förekommer vr ktuell då denn instruktionsok godkändes och gick i tryck. MotorGuide, vrs policy är tt ständigt förättr sin produkter, förehåller sig rätten tt när som helst upphör med viss modeller, tt ändr specifiktioner, design, procedurmetoder utn föregående meddelnde eller åtgnde. MotorGuide, Lowell, Michign U.S.A. Mercury Mrine Egle och Lowrnce är registrerde vrumärken som tillhör Nvico Inc. Grmin är ett registrert vrumärke som tillhör Grmin Ltd. Humminird är ett registrert vrumärke som tillhör Johnson Outdoors Mrine Electronics, Inc. Vexilr är ett registrert vrumärke som tillhör Vexilr, Inc. Copyright- och vrumärkesinformtion MERCURY MARINE. Med ensmrätt. Kopiering, inklusive delvis kopiering, utn tillstånd är förjudet. Alph, Axius, Brvo One, Brvo Two, Brvo Three, Circle M with Wves Logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury with Wves Logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter och We're Driven to win är registrerde vrumärken som tillhör Brunswick Corportion. Pro XS är ett vrumärke som tillhör Brunswick Corportion. Mercury Product Protection är ett registrert servicemärke som tillhör Brunswick Corportion. swe iii

6 swe iv

7 Grntiinformtion MotorGuides 2 års egränsd grnti... 1 Allmän informtion och komponentidentifiering Komponentidentifiering... 3 Anteckn serienumret... 4 Produktregistrering... 4 Förrens nsvr... 4 Att skydd människor i vttnet... 5 Säkerhetsmeddelnde för pssgerre... 5 Förslg för säker åtnvändning... 5 Produktinstlltions, kel och tteriinformtion Instller trollingmotorn... 7 Rekommendtioner för drift och rutiner... 9 Btterirekommendtioner Försiktighetsåtgärder för tteri Skp en gemensm jord Kelfärgkodsförkortningr Btterinslutningr Aktiver den trådlös fotpedlen Aktiver fjärrkontrollen Anslut sonrskärmen till trollingmotorn Trollingmotordrift Identifiering v sttusindiktorlmpor Lgr och kör trollingmotorn Juster motorns djup Pedlfunktion Använd fjärrkontrollen Underhåll och lgring Vård v trollingmotorn Inspektions och underhållsschem Föreredelser för uppställning Btteriinspektion Propelleryte swe v

8 Servicehjälp för ägre Felsökning Felsökning v fotpedlen och fjärrkontrollen Servicehjälp Mercury Mrines servicekontor vi swe

9 GARANTIINFORMATION MotorGuides 2-års egränsd grnti SPARA DITT URSPRUNGLIGA KVITTO FRÅN KÖPET ELLER KÖPEBREVET 1. MotorGuides elektrisk trollingmotorer är vsedd för rekretionsruk och en grnti utfärds för den ursprunglig köpre tt de är fri från defekter i mteril och utförnde under en 2-års period från inköpsdtum. 2. För tt erhåll grntiservice ör köpren leverer eller returner enheten (med frktkostndern företld och enheten försäkrd) till en uktoriserde Motor-Guide-serviceverkstd. RETURNERA INTE ENHETEN TILL ÅTERFÖRSÄLJAREN, utom om hn/hon hr en uktoriserd serviceverkstd. Produkter som returners måste också vr väl pckde, smt innehåll en eskrivning v prolemet och/eller vilken form v service som önsks, kundens dress och telefonnummer. En kopi v kvittot, köperevet, registreringsverifiering eller nnt evis på köpet krävs när produkten returners för grntiservice. Reklmtioner ccepters inte utn kvitto för köpet v trollingmotorn, nnn verifiering v registreringen eller ett köperev för åtpketet. 3. MotorGuide kommer efter eget gottfinnnde tt reprer eller ersätt delr som täcks v denn grnti. MotorGuide och MotorGuides serviceverkstäder påtger sig inte något nsvr för skdor på MotorGuide-produkter som uppstått då reprtioner utförts v någon nnn än en uktoriserd MotorGuide serviceverkstd. Vrken MotorGuide eller Attwood är nsvrigt för defekt eller skd som orskts v felktig instlltion, inställning, föreredelse eller tidigre service- eller reprtionsfel. 4. För kommersiellt ruk och myndighetskunder utfärds en grnti för MotorGuides elektrisk trollingmotorer för de ursprunglig köprn tt produktern är fri från defekter i mteril och utförnde under en 1-årsperiod. Kommersiellt ruk definiers som rets- eller nställningsrelterd nvändning v produkten, eller någon nvändning som inringr inkomst, under någon del v grntiperioden, även om produkten endst ilnd nvänds i syften som exempelvis, uthyrning, guider, fiskeläger och liknnde funktioner. Grntin är inte överförr till en därpå följnde köpre. Mercury Product Protection (produktskyddspln) är inte tillgänglig för kommersiell kunder och myndighetskunder. 5. MotorGuides egränsde livstidsgrnti för kompositxel. MotorGuides kompositxlr grnters för den ursprunglig köpren tt vr fri från defekter i mteril och utförnde under den ursprunglig köprens livstid. MotorGuide tillhndhåller en ny kompositxel kostndsfritt som utyte för en kompositxel som är defekt vseende mteril och utförnde. Endst köpren är nsvrig för instlltionskostndern. 6. Grntin är tillgänglig för kunder som köper produkten från en uktoriserd återförsäljre eller en detljhndel som uktoriserts v Motor-Guide Mrine tt distriuer produkten i det lnd där den köptes. Grntin och grntiperioden vrierr från lnd till lnd, utgående från vr ägren är ostt. Den egränsde grntiperioden örjr det dtum produkten först såldes till en nvändre eller det dtum då produkten först togs i ruk, eroende på vilket som inträffr först. MotorGuides tillehör omftts v denn egränsde grnti under en 1-årsperiod från inköpsdtum. Reprtion eller utyte v delr, eller serviceutförnde under denn grnti förlänger inte grntiperioden utöver det ursprunglig utgångsdtumet. Grntier i specilerjudnden inkluders inte i denn text och täckningen kn vrier enligt specilerjudnde. Produkt som ntingen säljs eller ts i ruk efter mer än sex år från tillverkningsdtumet exkluders från grntin. 7. Denn grnti omfttr inte normlt slitn delr, t.ex. slitn klr, justeringr eller produktskd orskd v: 1) vnvård, otillräckligt underhåll, olyck, norm drift eller felktig instlltion eller service; 2) missruk, t.ex. öjd metllpelre, öjd rmturxlr, rutn styrklr osv., olyckor, modifiktioner, felktig nvändning, omfttnde slitge eller skd på grund v ägrens underlåtelse tt tillhndhåll rimlig och nödvändig instlltion och vård; 3) nvändning v ett tillehör eller en del som inte tillverkts v MotorGuide eller Attwood; 4) ändring eller orttgning v delr; 5) öppnnde v den nedre delen (motor) v någon nnn än en uktoriserd MotorGuide-serviceverkstd gör denn grnti ogiltig. 8. Vi förehåller oss rätten tt förättr utförndet på vrje trollingmotor utn tt för den skull påtg oss någon skyldighet tt utför motsvrnde modifieringr på tidigre tillverkde trollingmotorer. swe 1

10 GARANTIINFORMATION 9. All "service-reprtion-trollingmotorer" med serienummer erhåller en 1-årsgrnti. Elektrisk "servicereprtioner" v trollingmotorer utn serienummer hr INGEN grnti. Med "servicereprtion" v motor vses en trollingmotor såld v MotorGuide som kn nvänds men som hr inspekterts och kn kräv mindre reprtioner. Den ursprunglig köpren v en "service-reprtionmotor" är den först köpren efter det den märkts som "service-reprtion". "Service-reprtionmotorer" hr en lå dekl på tterikeln och ett fält med mrkeringen "Mnufcturer Certified Service Repir Motor". 10. Denn grnti täcker inte: Denn grnti gäller inte 1) upphlnings-, sjösättnings-, ogserings- och lgrings-, trnsportkostnder och/eller trnsporttid, telefon- och hyreskostnder v något som helst slg, olägenheter eller förlust v tid och inkomst eller ndr följdskdor; eller 2) orttgning eller utyte v åtens skiljeväggr eller mteril på grund v åtens konstruktion för tt få åtkomst till produkten; eller 3) frånkoppling eller återkoppling v fst instllerde ledningr i trollingmotorer. 11. GARANTIUPPSÄGNING: Grntin kn upphör tt gäll för konfiskerd produkt eller produkt som köpts på uktion, från en skrotningsfirm, likvidtor, försäkringsolg, ej uktoriserde åtåterförsäljre eller åtyggre, eller från någon nnn tredje prt. 12. ALLA TILLFÄLLIGA SKADOR OCH FÖLJDSKADOR EXKLUDERAS FRÅN DENNA GARANTI. GARANTIN GÄLLER INTE HELLER SÄLJBARHET ELLER LÄMPLIGHET FÖR ETT VISST SYFTE. UNDERFÖRSTÅDDA GARANTIER BEGRÄNSAS TILL DENNA GARANTIS GILTIGHETSTID. VISSA DELSTATER TILLÅTER INTE BEGRÄNSNINGAR AVSEENDE DEN UNDERFÖRSTÅDDA GARANTINS LÄNGD OCH TILLÅTER INTE HELLER EXKLUSIONER ELLER BEGRÄNSNINGAR AV TILLFÄLLIGA SKADOR OCH FÖLJDSKADOR, VILKET INNEBÄR ATT OVANSTÅENDE BEGRÄNSNINGAR OCH FÖRBEHÅLL KANSKE INTE GÄLLER DIG. DENNA GARANTI GER DIG SPECIFIKA LAGLIGA RÄTTIGHETER. DU KAN ÄVEN HA ANDRA RÄTTIGHETER, SOM KAN VARIERA MELLAN OLIKA DELSTATER. För ditt rkiv: Modellnummer Serienummer 2 swe

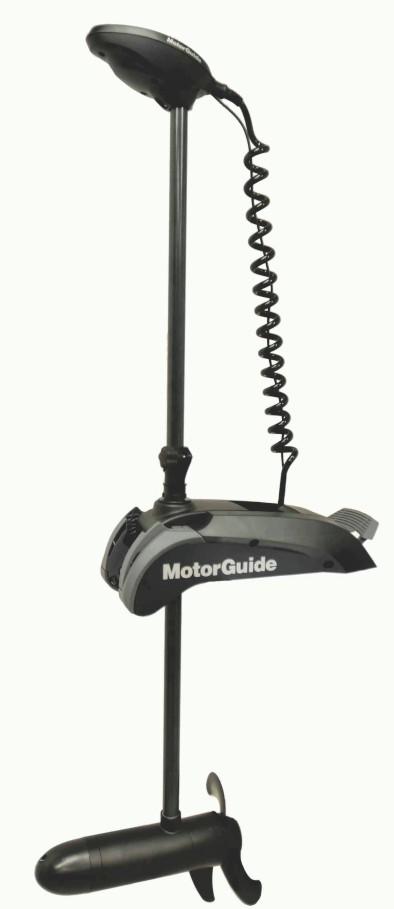

11 ALLMÄN INFORMATION OCH KOMPONENTIDENTIFIERING Komponentidentifiering - Huvud - c - Spirlkel Frigöringsspk för stuvning/drift m d - e - f - Btteriklr (dold) Trådlös fotpedl Hndhållen, trådlös fjärrkontroll g - Däckmontering h - Propeller k l n c d i - j - k - l - m - Skägg Nedre enhet (motor) Djupjusteringshyls Vred för djuphyls Kompositpelre n - Styrtrnsmission j g f e h i swe 3

12 ALLMÄN INFORMATION OCH KOMPONENTIDENTIFIERING Anteckn serienumret Det är viktigt tt skriv ner serienumret och modellnumret för frmtid referens. Serienummerdeklern sitter på trollingmotorn, som ilden visr. Anteckn serienumret och modellnumret i nednstående fält i Grntiinformtions- vsnittet i denn hndok Modellidentifieringsnummer Serienummer Produktregistrering För grntiändmål sk du registrer MotorGuide-trollingmotorn genom tt fyll i det ifogde grntikortet eller esök Förrens nsvr Förren är nsvrig för rätt och säker körning v åten och pssgerrns och llmänhetens säkerhet.. Det rekommenders strkt tt vrje förre läser och förstår hel hndoken innn trollingmotorn ts i ruk. Säkerställ tt minst en extr person omord hr instruerts i grundern ngående strt och nvändning v trollingmotorn om förren inte kn kör åten. 4 swe

13 ALLMÄN INFORMATION OCH KOMPONENTIDENTIFIERING Att skydd människor i vttnet UNDER TROLLING Det är svårt för en person i vttnet tt snt förflytt sig för tt undvik en åt som närmr sig, även om den hr låg hstighet Sänk lltid frten och vr mycket försiktig om du nvänder åten i ett område där det kn finns personer i vttnet. MEDAN BÅTEN LIGGER STILLA! VARNING! En snurrnde propeller, en åt i rörelse, eller ett fst föremål som stts fst i åten, kn orsk simmre llvrlig personskd eller dödsfll. Stäng omedelrt v trollingmotorn vrje gång som någon efinner sig i vttnet i närheten v din åt. Slå v trollingmotorn innn du låter folk simm eller vr i vttnet när din åt. Säkerhetsmeddelnde för pssgerre Vr uppmärksm på vr pssgern efinner sig då åten är i rörelse. En plötslig minskning v åtens hstighet, t.ex. en skrp ändring v åtens riktning kn slung dem ur åten. Förslg för säker åtnvändning För tt säkert kunn njut v utfärder på vttnet ör du eknt dig med lokl och ntionell åtföreskrifter och -egränsningr. H även följnde i åtnke: Använd flytnordningr. Enligt lg måste en godkänd och lättillgänglig flytnordning v lämplig storlek för vrje person finns omord. Överlst inte åten. De flest åtr är märkt och certifierde för mximl lstkpcitet (vikt) (se åtens märkskylt). Kontkt din återförsäljre eller åttillverkren, om du är tveksm. Utför säkerhetskontroller och nödvändigt underhåll.. Följ ett regelundet schem och se till tt ll reprtioner utförs korrekt. Kör ldrig åten under påverkn v lkohol eller droger (förjudet enligt lg).. Alkohol och droger försämrr ditt omdöme och minskr vsevärt din förmåg tt reger snt. Pssgerrpåstigning. Slå v trollingmotorn när pssgerre går omord eller går v åten. Mx. ullernivå. Bullertrycknivån från trollingmotorn överstiger inte 70 db(a). Vr på din vkt. Båtens förre är enligt lg skyldig tt vr uppmärksm åde med ögon och öron. Förren måste h oehindrd sikt särskilt frmåt. Ing pssgerre, gge eller fiskestolr får locker förrens sikt, när åten körs. Undervttenshinder. Minsk hstigheten och fortsätt försiktigt när du nvigerr i grunt vtten. Snulingsrisk. För tt undvik snuling sk ll klr och ledningr drs ordentligt och så tt de inte är i vägen. swe 5

14 ALLMÄN INFORMATION OCH KOMPONENTIDENTIFIERING Rpporter olyckor. Förre måste enligt lg nmäl olyckor på rätt lnkett till tillsynsmyndigheten för stten i fråg, när åten är inlndd i viss åtolyckor. En åtolyck måste rpporters om 1) om det inträfft ett dödsfll eller troligt dödsfll, 2) det hr inträfft personskd som kräver medicinsk ehndling utöver först hjälpen, 3) åtr eller nnn egendom skdts där skdekostnden överstiger $ 500,00 eller 4) åten hr gått helt förlord. Skff hjälp från närmste polismyndighet. 6 swe

15 PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION Instller trollingmotorn 1. Avlägsn de två sidopnelskruvrn från vrder sidn v däckmonteringen. Dr vrsmt ort sidopnelern från däckmonteringen, medn du ser till tt du inte skdr plceringsflikrn och vlägsn sidopnelern från trollingmotorns åd sidor Sidopnelskruvr Plceringsflik 2. Om du ersätter en existernde MotorGuide-motor eller en trollingmotor v nnt märke på din åt, sk du kontroller tt de existernde monteringshålen rikts in mot den ny däckmonteringen innn du orrr ny hål. Säkerställ tt monteringspltsen uppfyller krven i Steg Om ny hål inte krävs för montering v trollingmotorn, sk du gå till Steg Välj ett lämpligt ställe på åtens däck när mittlinjen för tt instller trollingmotorn. Se till tt monteringsultrn frmåt inte tränger genom skrovet. Be en medhjälpre tt håll trollingmotorn på plts medn du väljer monteringsplts. VIKTIGT! Monteringspltsen måste tests i stuvt och driftstt läge innn du orrr monteringshålen. VIKTIGT! Välj ett område på däcket med ett 10,2 cm (4.0 in.) spel melln åtens för och däckmonteringen så tt trollingmotorn och ogrullren inte är i vägen för vrndr när lstr eller lossr uppför en rnt rmp. VIKTIGT! Säkerställ tt huvudet inte sticker ut över åtens sidor när det är i stuvt läge. VIKTIGT! Det måste finns ett spelrum på minst 13 mm (0.5 in.) melln motorkolumnen och åtens gummiskenor när trollingmotorn är driftstt Monteringsläge med ett spel på 10,2 cm (4.0 in.) från fören 5. Plcer trollingmotorn på åtdäcket på det vld stället i stuvt läge. Använd däckmonteringsfästet som en mll för tt mrker monteringshålens läge. VIKTIGT! Fyr monteringshål (två på vrder sidn) krävs för säker montering v trollingmotorn. Det finns sju monteringspltser tt välj melln på vrder sidn v däckmonteringsfästet. Välj de två hålen på vrder sidn som fungerr äst för din åtkonfigurtion. swe 7

16 PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION VIKTIGT! Välj monteringshålens lägen så långt ort från vrndr som det är prktiskt på vrder sidn v monteringsfästet för säkrst möjlig montering Monteringshålens läge - smm på vrder sidn 6. Borr monteringshålen med ett orrskär med en dimeter på 8 mm (5/16 in.) orrskär. Avlägsn ll mterilrester. VIKTIGT! För tt förhindr sprickor på glsfierdäck sk du nvänd ett försänkningsskär eller ett större skär för tt försänk monteringshålen. 7. Rikt in däckmonteringsfästet mot hålen i däcket. På glsfieråtr utn mtt där motorn instllers, sk du monter gummiisolering melln åtdäcket och däckmonteringsfästet. Monter tre monteringsultr v rostfritt stål genom monteringshålen på en sidn v däckmonteringsfästet. Monter en rick och en nylock-mutter på vrder ulten, men dr inte åt dem i dett skede. OBS! Om trollingmotorn monters på ett däck med mtt, ehövs inte gummiisoleringen. c g d d e f e f c - d - e - f - g - Däckmonteringsfäste Fästult Gummiisoltor Däck Brick Nylock-mutter Mtt 8 swe

17 PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION 8. Ftt tg i motorkolumnen och lyft upp den icke-ultförsedd sidn v däckmonteringsfästet. Monter ultrn genom dockmonteringshålen medn du håller däckmonteringsfästet vinkld. Genom tt däckmonteringsfästet hålls i vinkel, kn ultrn instllers utn tt fotfrisläppningsmeknismen är i vägen. Instller en rick och nylockmutter på vrje ult Rikt in trollingmotorn mot monteringshålen i däcket. Håll fst monteringsultrn med en 7/16-tums nyckel medn du nvänder en nyckel eller hyls för tt dr åt nylockmuttrrn på däckmonteringsfästets vrder sid från under däcket. 10. Instller sidopnelern på trollingmotorn och vr försiktig så tt du inte skdr plceringsflikrn. Monter sidopnelskruvrn Sidopnelskruvr Plceringsflik Rekommendtioner för drift och rutiner VIKTIGT! Koppl från trollingmotorn efter vrje nvändning och när du lddr tteriet. Använd inte motorns huvudtteri för tt driv trollingmotorn. Se till tt tteriern är inneslutn i en tterilåd för tt förhindr ovsiktlig kortslutning v tteripolern. swe 9

18 PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION Dr trollingmotorns klr på motstt sid v åten i förhållnde till ndr åtklr. Anslut åttillehören direkt till motorns huvudtteri. Ldd inte trollingmotorns tterier medn trollingmotorn är i driftläge (ned). Btterirekommendtioner Använd 12 V djupcykelsåttterier. Antlet tterier vrierr eroende på trollingmotorns modell. Se Btterinslutningr. Som en llmänn regel kn mn säg tt djupcykeltterier med ett högre märkvärde för mperetimme eller reservkpcitet, ger mer körtimmr och ättre prestnd. Instller en strömrytre med mnuell återställning i linje med trollingmotorns positiv ledningr inom 180 cm (72 in.) från tteriern. Dess kn köps från en lokl MotorGuide-återförsäljre eller från 10 g tteriklrn får inte drs på längre vstånd än 1,8 m (6 ft) vilket inneär totlt 3 m (10 ft). Om längre tteriklr ehövs, tillhndhåller MotorGuide som tillehör 8 mm² (8 g.) tteriklr. Använd nylock-muttrr för tt sätt fst tteriklrn vid polern. Om du nvänder vingmuttrr för tt sätt fst tteriklrn, kn dett led till lös nslutningr. All ekolod måste få energi från motorns strttteri. Om du nsluter elektronisk utrustning till trollingmotorns tterier, kn det orsk elektrisk störningr och möjligen elektrolys. Beskrivning v rekommenderde MotorGuide-tillehör Reservdelsnummer 8 g. tterikel och poler med 50 A strömrytre med mnuell återställning MM309922T 50 A strömrytre med mnuell återställning MM A strömrytre med mnuell återställning 8M Försiktighetsåtgärder för tteri! VARNING! Ett tteri som nvänds eller ldds lstrr gs som kn ntänd och exploder och sprut ut svvelsyr vilket kn led till llvrlig rännskdor. Ventiler utrymmet runt tteriet och är skyddsutrustning vid hntering eller service v tteriern. När tterier ldds ilds en explosiv gslndning i vrje cell. En del v denn gs kommer ut genom hål i vluftningspluggen och kn ild en explosiv tmosfär runt tteriet om ventiltionen är dålig. Denn explosiv gs kn finns kvr i eller runt tteriet i mång timmr efter tt det hr lddts. Gnistor eller öppen eld kn ntänd denn gs och orsk intern explosion som kn splittr tteriet. Följnde försiktighetsåtgärder skll iktts för tt förhindr en explosion: 1. Rök inte när tterier som ldds eller som hr lddts nyligen. 2. Bryt inte strömförnde kretsr vid tteripolern eftersom en gnist oft ilds vid den punkt där den strömförnde kretsen ryts. Vr lltid försiktig vid nslutning eller ortkoppling v kelklämmor på lddre. Dålig nslutningr är en vnlig orsk till ljusågr som kn orsk explosioner. 3. Växl inte polritet för tteriets nslutningr. Skp en gemensm jord En gemensm jordnslutning (-) ökr sonrns känslighet, förättrr sonrvisning, undviker jordkretsen som en möjligt korrosions- eller elektorlyskäll och minskr störningrn från nnn elektronisk utrustning. För 12- volts trollingmotortillämpningr sk du nslut den negtiv (-) polen på trollingmotorns tteri till den negtiv (-) polen på motorns strttteri med en gemensm jordkel för tt etler gemensm jord. 10 swe

19 PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION För 24-volts och 36-volts trollingmotorer, kn inte en gemensm jordnslutning (-) etlers med åtens 12- volts elsystem på grund v de olik spänningrn. Som en llmän regel för tt minsk störningrn från nnn elektronik i åten, sk du dr ll tteriklr ort från ndr ledningr (om möjligt på åtens motstt sid), håll tteriklrns längd så kort som möjligt och lltid nvänd tteriklr v lämplig storlek. ELEKTROLYS Om du nvänder motorns strttteri som en krftkäll för en trollingmotor kn dett led till elektrolys v metlldelr. Om motorns och tteriets ledningr är korrekt instllerde och du ändå får elektrolysprolem, sk du seprer trollingmotorn från ll nnn elektronik i åten. Vi rekommenderr inte tt du nvänder motorns strttteri som en krftkäll för en trollingmotor. Se Btterinslutningr för rätt montering. Kelfärgkodsförkortningr Kelfärgsförkortningr BLK Svrt BLU Blå BRN Brun GRY Grå GRN Grön ORN eller ORG Ornge PNK Skär PPL eller PUR Lil RED Röd TAN Ljusrun WHT Vit YEL Gul LT eller LIT Ljus DK eller DRK Mörk Btterinslutningr! VARNING! Innn du örjr ret kring elsystemkomponenter sk du koppl loss tteriklrn från tteriet för tt förhindr personskd eller skd på elsystemet på grund v ovsiktlig kortslutning.! SE UPP! Att loss eller nslut tteriklrn i felktig ordning kn orsk personskd från elstöt eller kn skd elsystemet. Avlägsn lltid den negtiv (-) tterikeln först och nslut den sist. MEDDELANDE Underlåtelse tt kör trollingmotorn inom de rekommenderde spänningsspecifiktionern kn led till produktskd. Överskrid ldrig mx. rekommenderd spänningsförsörjning. VIKTIGT! Se deklen på trollingmotorns topplock för tt estämm dess spänningskrv. 12 V-BATTERIANSLUTNING 1. Börj med den negtiv (-) ledningen och koppl loss tteriklrn från motorns strttteri. 2. Instller en 50 A (r) eller en 60 (äst) strömrytre med mnuell återställning in linje med trollingmotorns krftkels positiv (+) ledning och trollingmotortteriets positiv (+) pol. 3. Anslut den positiv (+) trollingmotorledningen till den positiv (+) trollingmotortteripolen. 4. Anslut trollingmotorns negtiv ( ) ledning till trollingmotortteriets negtiv ( ) pol. 5. Anslut en överkopplingskel (gemensm jord) från trollingmotortteriets negtiv (-) pol till tteriets negtiv (-) pol. swe 11

20 OBS! Frkoster med 12 V-trollingmotorer med fler tterier måste h en krets för gemensm jord. Om mn inte instllerr en gemensm jord melln åttterier, kn det led till svår korrosion, elektrolys eller elektrisk stöt. OBS! Den gemensmm jordkeln ör inte vr mer än en ledningsstorlek (g) mindre än tteriklrn och inte heller mindre än 16 g (AWG). Den gemensmm jordkeln måste vr isolerd och fststt vid de negtiv (-) tteripolern med nslutningr v ringtyp. 6. Börj med den negtiv (-) ledningen och koppl tillk tteriklrn till motorns strttteri. PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION e BLK RED RED BLK c d f V-tterinslutning med gemensm jord - Krftklr för trollingmotor - Huvudsäkring med mnuell återställning c - Trollingmotortteri d - Motorns strttteri e - Krftklr till motorn f - Gemensm jordkel (-) 24 V-BATTERIANSLUTNING 1. Börj med den negtiv (-) ledningen och koppl loss tteriklrn från motorns strttteri. 2. Instller en 50 A (r) eller en 60 (äst) strömrytre med mnuell återställning in linje med trollingmotorns krftkels positiv (+) ledning och trollingmotortteriet. B positiv (+) kelsko. 3. Anslut den positiv (+) trollingmotorledningen till den positiv (+) polen på trollingmotortteriet. B. 4. Anslut en överkopplingsledningen (grå referens) melln den negtiv (-) polen på tteriet B till den positiv (+) polen på tteriet A. VIKTIGT! Överkopplingsledningen ör vr v smm storlek som den negtiv (-) och den positiv (+) krftkeln. 5. Anslut trollingmotorns negtiv ( ) ledning till tteriets negtiv ( ) pol. A. 12 swe

21 PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION 6. Börj med den negtiv (-) ledningen och koppl tillk tteriklrn till motorns strttteri. d BLACK GRAY Bttery A c RED Bttery B c V-tterinslutning - Krftklr för trollingmotor - Huvudsäkring med mnuell återställning c - Överkopplingsledning (medföljer ej) d - Negtiv ( ) tteripol VIKTIGT! Anslut inte en gemensm jordkel melln 24-volts och 12-volts elkretsr. 36 V-BATTERIANSLUTNING 1. Börj med den negtiv (-) ledningen och koppl loss tteriklrn från motorns strttteri. 2. Instller en 50 A (r) eller en 60 (äst) strömrytre med mnuell återställning in linje med trollingmotorns krftkels positiv (+) ledning och trollingmotortteriet. C positiv (+) kelsko. 3. Anslut den positiv (+) trollingmotorledningen till den positiv (+) polen på trollingmotortteriet. C. 4. Anslut en överkopplingsledningen (grå referens) melln den negtiv (-) polen på tteriet C till den positiv (+) polen på tteriet B. VIKTIGT! Överkopplingsledningen ör vr v smm storlek som den negtiv (-) och den positiv (+) krftkeln. 5. Anslut en överkopplingsledningen (grå referens) melln den negtiv (-) polen på tteriet B till den positiv (+) polen på tteriet A. 6. Anslut trollingmotorns negtiv ( ) ledning till tteriets negtiv ( ) pol. A. swe 13

22 PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION 7. Börj med den negtiv (-) ledningen och koppl tillk tteriklrn till motorns strttteri. d BLK GRY Bttery A c GRY Bttery B c RED Bttery C c V-tterinslutning - Krftklr för trollingmotor - Huvudsäkring med mnuell återställning c - Överkopplingsledning (medföljer ej) d - Negtiv ( ) tteripol VIKTIGT! Anslut inte en gemensm jordkel melln 36-volts och 12-volts elkretsr. Aktiver den trådlös fotpedlen Vrje trådlös fotpedl och trådlös fjärrkontroll hr ett unikt serienummer och vrje trådlös styrenhet måste synkronisers speciellt för trollingmotorns mottgre. Trollingmotorns mottgre kn synkroniser upp till 40 trådlös styrenheter. Dett säkerställer tt trollingmotorn regerr på kommndon från designerde styrenheter. Följ nednstående instruktioner för tt ktiver en trådlös styrenhet för din trollingmotor. För mer informtion rdering och omprogrmmering, hänviss du till Omprogrmmering v fotpedl och fjärrkontroll och Btteriyte. VIKTIGT! För tt ktiver fler fotpedler eller fjärrkontroller måste motorn koppls från krftkälln och sedn nsluts igen till krftkälln melln ktiveringen v vrje styrenhet. 1. Instller tteriern i den trådlös fotpedlen. Se Omprogrmmering v fotpedl och fjärrkontroll och Btteriyte. 2. Anslut tteriklrn till tteriet eller nslut tterikeln till en krftkäll. Inom tio sekunder från det du nslöt tteriklrn till sin poler, sk du tryck på och håll propeller- och nkr- knpprn nedtryckt smtidigt på den trådlös fotpedlen. 14 swe

23 PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION 3. Lyssn tills du hör en fleroktvig ljudsignl, vilket nger tt mottgren hr synkronisert det elektronisk serienumret. - - Ankr- knpp (fotpedl på/v) Propeller- knpp (propeller på/v) 4. För tt slå pedlen på eller v sk du tryck på håll nkr- knppen. En ljudsignl från fotpedlen nger tt fotpedlen hr slgits på, medn två signler nger tt fotpedlen är v. Aktiver fjärrkontrollen Om trollingmotorns tteriklr är nslutn sk du koppl loss tteriklrn från trollingmotorns tteri och örj med den negtiv (-) ledningen. 2. Anslut tteriklrn till tteriet eller nslut tterikeln till en krftkäll. Inom tio sekunder från det du nslöt tteriklrn till sin poler, sk du tryck på och håll vänsterpil- knppen och högerpilknppen på fjärrkontrollen nedtryckt smtidigt. swe 15

24 PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION 3. Lyssn tills du hör en fleroktvig ljudsignl, vilket nger tt mottgren hr sprt det elektronisk serienumret. - - c - d - e - + knpp - ök hstigheten Propeller knpp - propeller på/v Högerpil- knpp - styr till höger knpp - minsk hstigheten Vänsterpil- knpp - styr till vänster c e d Anslut sonrskärmen till trollingmotorn OBS! Den här rutinen gäller endst modeller utrustde med inyggd sonr. Denn rutin vseende nslutningen v sonrskärmen gäller trollingmotormodeller med intern sonr som ger nvändren inyggdd 200/83 khz-sonrgivre som är komptil med sonrskärmmärken Egle, Grmin, Humminird, Lowrnce och Vexilr. För informtion om komptiilitet med ndr sonrenheter, se 16 swe

25 PRODUKTINSTALLATIONS-, KABEL- OCH BATTERIINFORMATION Trollingmotorn är försedd med en Lowrnce 7-stiftig plugg. Det finns dptrr för tt nslut ndr sonrskärmmärken till trollingmotorn. Mtch kelnslutningen till sonrporten på ksidn v sonrskärmen. Slå på enheten för tt säkerställ tt sonrkeln är ordentligt nsluten. - - Kelstm - till noskonssonr Lowrnce 7-stiftsplugg till ekolodsvisning Givrdpterklr tillgänglig från MotorGuide Hummingird 6-stiftsdpter Grmin 6-stiftsdpter Vexilr 3-stiftig Humminird 7-stiftig Reservdelsnummer Lowrnce 8M M M M swe 17

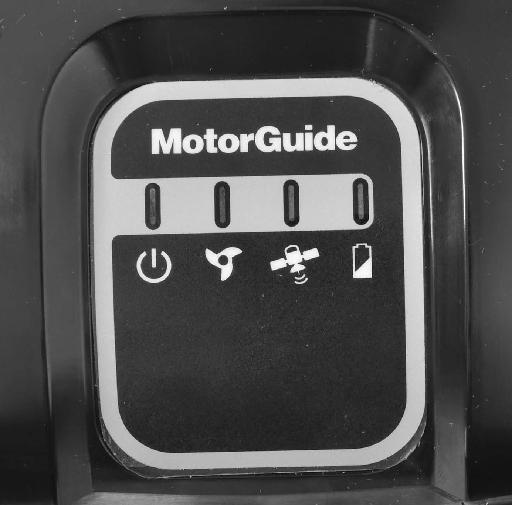

26 TROLLINGMOTORDRIFT Identifiering v sttusindiktorlmpor Den här trollingmotorn är försedd med en sttusindiktorljuspnel med fler funktioner. Den kn vis sttus för motor, propeller, tterilddning och GPS för sn och smidig referens under drift. c - Indiktorlmp för ström på/v - Indiktorlmp för propeller på/v c - Indiktorlmp för GPS-nvigtion d - Btteristtuslmp d Lgr och kör trollingmotorn! VARNING! Roternde propellrr kn orsk llvrlig personskd eller dödsfll. Motorn får ldrig strts eller körs när den inte är i vttnet.! SE UPP! Rörlig delr, t.ex. gångjärn och vridr punkter kn led till llvrlig personskd. Håll dig på vstånd från rörlig delr när du lgrr, instller eller tiltr motorn. 18 swe

27 LAGRA TROLLINGMOTORN TROLLINGMOTORDRIFT 1. Tryck ned frigöringsspken för stuvning/drift med en hnd eller fot. Ftt ordentligt tg i kolumnen med en hnd och tilt trollingmotorn mot fästet swe 19

28 TROLLINGMOTORDRIFT 2. Lyft upp motorn från vttnet och vrid kolumnen så tt den nedre enheten är inriktd mot fästvggn. Rikt in den nedre enheten så tt keln inte linds kring trollingmotorkolumnen. Skjut den nedre enheten in i fästvggn och släpp frigöringsspken för stuvning/drift. Fästet låser trollingmotorn i stuvt läge. c e d f c - d - e - f - Nedre enhet (motor) Djupjusteringshyls Kolumn Spirlkel Frigöringsspk för stuvning/drift Fästvgg 3. Skjut djuphylsn ordentligt mot styrtrnsmissionen. Vrid djuphylsn tills den koppls in med styrtrnsmissionen och dr sedn åt djupjusteringshylsns vred. - - c - Styrtrnsmission Djupjusteringshyls Vred för djuphyls c OBS! Det finns lterntiv fästen för tt stödj trollingmotorn under extrem förhållnden. Beskrivning v rekommenderde MotorGuide-tillehör Stndrd Rm monteringsstilistor Long Rm monteringsstilistor Reservdelsnummer 8M M swe

29 KÖRA TROLLINGMOTORN TROLLINGMOTORDRIFT 1. Loss djupjusteringshylsns vred och skjut sedn djupjusteringshylsn ort från styrtrnsmissionen. Dr åt djupjusteringshylsns vred. 2. Tryck ned frigöringsspken för stuvning/drift med en hnd eller fot. Ftt ordentligt tg i kolumnen och skjut den nedre enheten ort från fästvggn. c e d f c - d - e - f - Nedre enhet (motor) Djupjusteringshyls Kolumn Spirlkel Frigöringsspk för stuvning/drift Fästvgg swe 21

30 TROLLINGMOTORDRIFT 3. Tilt motorn från stuvt läge och sänk ned trollingmotorn till djupjusteringshylsn vilr mot styrhushylsns överdel. Vrid trollingmotorn så tt djupjusteringshylsn låses i läge på styrhushylsn och släpp frigöringsspken för stuvning/drift. Utomordren låses i driftläge. Dr motorn kåt för tt säkerställ tt den är ordentligt låst i driftläge. - Vred för djuphyls Juster motorns djup 53460! SE UPP! Vr försiktig så tt du inte skdr dig på grund v en plötslig viktändring när du gör motorn klr för drift eller justerr dess djup. När du höjer eller sänker motorn sk du ftt ordentligt tg i motorkolumnen med en hnd innn du lösgör djupjusteringshylsns vred. Juster motorns djup för ättre trollingfunktion på olik vttendjup. VIKTIGT! När du justerr motorns djup sk du se till tt den nedre enheten är fullständigt nedsänkt minst 30 cm (12 in.) för tt undvik propellerkvittion. 22 swe

31 TROLLINGMOTORDRIFT 1. Ftt ordentligt tg i kolumnen med en hnden medn du lossr djupjusteringshylsns vred så tt kolumnen rör sig fritt. - - Vred för djuphyls Djupjusteringshyls 2. Höj och sänk kolumnen till önskt djup. Dr åt djupjusteringshylsns vred för tt håll fst kolumnen. Pedlfunktion 53461! VARNING! Roternde propellrr kn orsk llvrlig personskd eller dödsfll. Motorn får ldrig strts eller körs när den inte är i vttnet.! VARNING! Undvik llvrlig personskd från plötslig ccelertion och åtrörelse när du ktiverr trollingmotorn. När du nvänder fotpedlen så strts motorn med smm hstighet och kursinställningr som nvändes sist. Innn du trycker ned fotpedlen sk du ftt tg i sätet eller ett hndtg och uppmn pssgerrn tt gör smm sk. swe 23

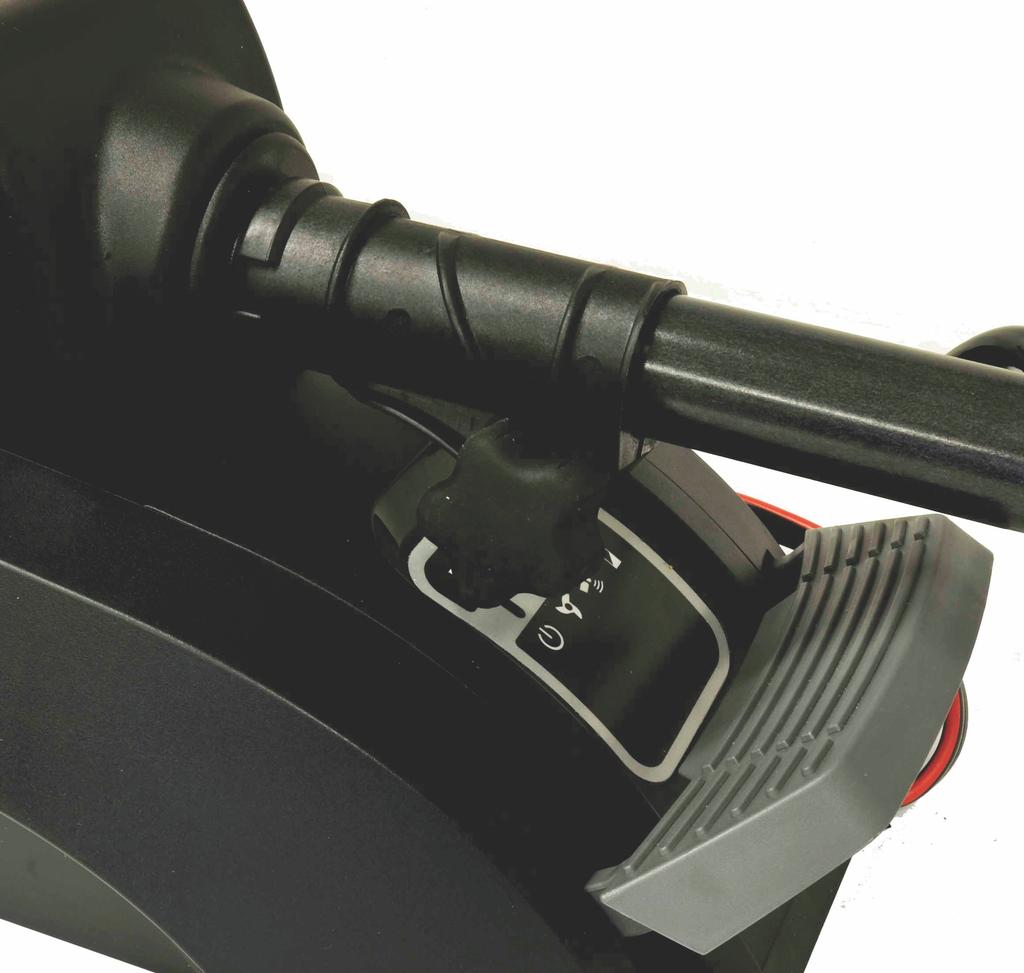

32 TROLLINGMOTORDRIFT För tt kör trollingmotorn med fotpedlen sk du synkroniser fotpedlen med trollingmotorns mottgre. Se Aktiver den trådlös fotpedlen i vsnittet Produktinstlltions-, kel- och tteriinformtion i denn hndok. - Läge med tån ner - högersväng - Propeller tillfälligt på/v c - Propeller konstnt på/v d - Läge med hälen ner - vänstersväng f e - f - Ankrknpp - modeller med GPS instllerd; även med fotpedlen på/v Hstighetsreglge e c d SLÅ FOTPEDALEN PÅ ELLER AV Tryck på och håll nkr- knppen. En kort ljudsignl från fotpedlen nger tt fotpedlen hr slgits på, medn två kort signler nger tt fotpedlen är v. 24 swe

33 RIKTNINGSKONTROLL TROLLINGMOTORDRIFT Tryck ned på pedlen med tån för tt kör till höger och tryck ned med hälen för tt kör till vänster. För tt slut sväng sk du låt pedlen återgå till dess mittläge utn tt tryck med tån eller hälen på pedlen. För tt slå motorn i ck sk du fortsätt tt tryck ned fotpedlen i ender riktningen tills huvudet är riktt i önskd färdriktning. Det tillgänglig styrområdet låter förren styr trollingmotorn föri 360 i vrder riktningen. c c - Läge med tån ner - högersväng Mittspärrläge - styrningen v Läge med hälen ner - vänstersväng HASTIGHETSKONTROLL! VARNING! Undvik llvrlig personskd från plötslig ccelertion och åtrörelse när du ktiverr trollingmotorn. När du nvänder fotpedlen så strts motorn med smm hstighet och kursinställningr som nvändes sist. Innn du trycker ned fotpedlen sk du ftt tg i sätet eller ett hndtg och uppmn pssgerrn tt gör smm sk. swe 25

34 TROLLINGMOTORDRIFT Regler motorns hstighet genom tt juster hstighetsreglget på pedlen. Vrid reglget frmåt för tt ök motorns hstighet och kåt för tt minsk hstigheten. Tryck på och håll momentry- knppen nedtryckt för tt kör motorn med vld hstighet. Släpp momentry- knppen för tt stopp motorn. Tryck på knppen propeller konstnt på/v en gång för tt kör motorn med vld hstighet. Stäng v motorn genom tt tryck på knppen en gång till. Motorns hstighet kn justers medn motorn är igång. - Hstighetsreglge - vrid frmåt för tt ök frten - Momentry-knpp c - Propeller konstnt på/v c swe

35 Använd fjärrkontrollen TROLLINGMOTORDRIFT! VARNING! Roternde propellrr kn orsk llvrlig personskd eller dödsfll. Motorn får ldrig strts eller körs när den inte är i vttnet. För tt kör trollingmotorn med fjärrkontrollen sk du synkroniser fotpedlen med trollingmotorns mottgre. Se Aktiver fjärrkontrollen i vsnittet Produktinstlltions-, kel- och tteriinformtion i denn hndok. - - c - d - e - Ök hstigheten Propeller på/v Högersväng Minsk hstigheten Vänstersväng c e d SLÅ FJÄRRKONTROLLEN PÅ ELLER AV Fjärrkontrollen är lltid på och den är klr tt nvänds när som helst när trollingmotorn är på och i driftläge. STYRNING För tt sväng till höger sk du tryck på vänstersväng- knppen på fjärrkontrollen. För tt sväng till höger sk du tryck på högersväng- knppen på fjärrkontrollen. Det tillgänglig styrområdet låter dig sväng trollingmotorn mer än 360 när du ckr. HASTIGHETSKONTROLL Tryck på knppen propeller på/v en gång för tt strt propellern och tryck på knppen propeller på/v igen för tt stopp propellern. Systemet är försett med 20-hstighetsnivåer. Tryck på knppen ök hstigheten (+) för tt ök motorns hstighet med en nivå och tryck på knppen minsk hstigheten (-) för tt minsk motorns hstighet med en nivå. swe 27

36 TROLLINGMOTORDRIFT Om du håller knppen ök hstigheten (+) eller minsk hstigheten (-) nedtryckt så öks eller minsks hstigheten tills gränsen för hstighetsnivåer hr nåtts. Om du håller knppen ök hstigheten (+) eller minsk hstigheten (-) nedtryckt i 2,5 sekunder så öks hstigheten från 0 % till 100 % respektiv minsks från 100 % till 0 %. Trollingmotorn vger två ljudsignler när hstighetsnivån 100 % eller 0 % hr nåtts. 28 swe

37 Vård v trollingmotorn För tt håll trollingmotorn i äst driftsskick och iehåll dess tillförlitlighet, måste trollingmotorn inspekters och underhålls regelundet. Underhåll den enligt nvisningrn för tt försäkr tt du och din pssgerre är säkr.! VARNING! Om du inte inspekterr, underhåller och reprerr trollingmotorn kn dett resulter i produktskd eller livsfr. Du sk inte utför underhåll eller service på trollingmotorn om du inte känner till de rätt serviceoch säkerhetsrutinern. Anteckn llt utfört underhåll och spr ll eställningr och kvitton för underhållsrete. VÄLJA RESERVDELAR UNDERHÅLL OCH LAGRING Använd endst ursprunglig MotorGuide-reservdelr. Inspektions- och underhållsschem FÖRE VARJE ANVÄNDNINGSTILLFÄLLE Inspekter tt ing kelnslutningr är lös eller korroderde. Kontroller tt tteriklrns nslutningr sitter fst ordentligt. Nylockmuttrr rekommenders för tt håll fst tteriklrn vid polern. Kontroller tt propellermuttern är åtdrgen. Kontroller tt propellerlden inte är skdde. Kontroller tt fästet sitter fst ordentligt vid åtdäcket. EFTER VARJE ANVÄNDNINGSTILLFÄLLE Koppl loss tteriklrn från krftkälln eller koppl loss motorn från åten. Kontroller vrje sid v propellern och propellerxeln för skräp, t.ex. tång och fiskelinor. Avlägsn ll mterilrester. Kontroller tt propellermuttern är åtdrgen. Tvätt trollingmotorn med rent vtten och mild tvål, t.ex. Attwood Premium Bot Wsh, för tt vlägsn smuts och dmm som kn skrp ytn. VIKTIGT! Använd inte strk rengöringsmedel, t.ex. lekmedel eller rengöringsmedel serde på citrusfrukter för tt rengör trollingmotorn. Dess rengöringsmedel kn skd trollingmotorns yt. VIKTIGT! Tvätt inte trollingmotorn med tryckvtten. VAR 100:E DRIFTSTIMME ELLER EN GÅNG OM ÅRET, BEROENDE PÅ VILKET SOM INTRÄFFAR FÖRST 1. Applicer 2-4-C med PTFE på gängorn på djupjusteringshylsns vred. OBS! 2-4-C med PTFE är ett fett vsett för åtr och kn inhndls från åtffärer och MotorGuideåterförsäljren. Tuens ref.nr. Beskrivning Används på R/N C med PTFE Gängorn på djupjusteringshylsns vred Q 1 swe 29

38 UNDERHÅLL OCH LAGRING 2. Avlägsn sidopnelern genom tt t ort de två skruvrn på fästets vrder sid. Dr vrsmt ort skyddet från fästet och mot fotfrigöringsspken. - - Gängorn på djupjusteringshylsns vred Skruvr som håller fst sidopnelen Applicer 2-4-C med PTFE i skårn på fotfrigöringsspklänkrn på vrder sidn v däckfästet. Tryck på fotfrigöringsspken och pplicer mer 2-4-C med PTFE i skårn och sprid fettet jämt längs skårns hel längd. - Skår VIKTIGT! Smörj eller olj ldrig in någon v delrn i din trollingmotor med ett lösningssert smörjmedel eller smörjmedel från en erosolehållre. Mång erosolsmörjmedel innehåller prtiklr som kn orsk skd på olik delr v din trollingmotor. Tuens ref.nr. Beskrivning Används på R/N C med PTFE Skårn på fotfrigöringsspklänkrn Q 1 4. Instller sidopnelern på däcksfästet och dr åt skruvrn. 5. Kontroller tt monteringsskruvr, muttrr och ndr fästen är åtdrgn. 6. Undersök tteriet. Se Btteriinspektion. 30 swe

39 Föreredelser för uppställning Den viktigste föreredelsen före uppställning är tt skydd trollingmotorn mot korrosion och skd som kn uppstå från tt instängt vtten fryser. Vi rekommenderr även tt tterier koppls från före lgring och tt tteriern förvrs inomhus på torr pltser under långvrig förvring. Btteriern ör även vlägsns från fjärrkontrollen och den trådlös pedlen under längre tids förvring. Se Inspektions- och underhållsschem och utför de nödvändig underhållsåtgärdern för tt förered trollingmotorn för lgring. Lgr trollingmotorn på ett torrt ställe där den inte utsätts för temperturer under -29 C (-20 F). VIKTIGT! Trollingmotorer som lgrs vid temperturer under 0 C (32 F) ör körs långsmt i minst 15 minuter innn de örjr körs över 30 % v fullgs. Btteriinspektion Btteriet ör inspekters vid regelundn intervller för tt grnter tt motorn strtr ordentligt. VIKTIGT! Läs de säkerhets- och underhållinstruktioner som medföljer tteriet. 1. Säkerställ tt tteriet är fststt i åten. 2. Säkerställ tt tterikelpolern är ren, åtdrgn och rätt instllerde. För instlltionsnvisningr hänviss du till Btterinslutningr i vsnittet Produktinstlltions-, kel- och tteriinformtion i denn hndok. 3. Se till tt tteriet är utrustt med en tterilåd för tt förhindr ovsiktlig kortslutning v tteriets poler. Propelleryte UNDERHÅLL OCH LAGRING! VARNING! Att utför service eller underhåll utn tt först koppl loss tteriet kn orsk skd på produkten, skd på person eller dödsfll på grund v rnd, explosion, elstöt eller oväntd strt v motorn. Koppl lltid loss tteriklrn från tteriet innn du utför underhåll, service, instllerr eller tr ort motorns komponenter. AVLÄGSNANDE AV PROPELLERN 1. Koppl loss krftklrn från tteriet. 2. Medn du håller ldet i en ehndskd hnd sk du nvänd en 9/16-tums nyckel eller spärrnordning och en 9/16-tums hyls för tt vlägsn propellermuttern. Avlägsn propellermuttern och rickn (eller nod för sltvttensmodeller). VIKTIGT! Avlägsn propellermuttern med en nyckel eller spärrnordning och hyls. Användning v ett nnt verktyg kn skd propellermuttern eller -xeln. Om det inte är lätt tt vlägsn propellern med lätthet sk du nvänd en gummiklu för tt knck på ksidn v motstt ld. Om propellern inte kn vlägsns sk du h den vlägsns v en uktoriserd återförsäljre. swe 31

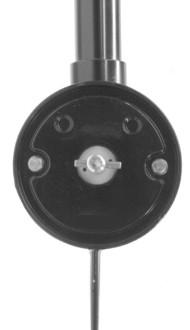

40 OBS! Om propellerulten är öjd skll den yts. UNDERHÅLL OCH LAGRING MONTERING AV PROPELLERN 1. Roter motorxeln för tt för in propellertppen horisontellt. - Propellerult Instller propellern på motorxeln genom tt monter propellern på propellertppen swe

41 UNDERHÅLL OCH LAGRING 3. Instller rickn (eller noden för sltvttensmodeller) på propellerxeln och instller sedn propellermuttern. Dr åt propellermuttern ordentligt Dr åt propellermuttern ytterligre ett 1/4+vrv. swe 33

42 Felsökning SERVICEHJÄLP FÖR ÄGARE OBS! För serviceinformtion sk du kontkt en certifierd MotorGuide-serviceverkstd. För en fullständig list över MotorGuide-serviceverkstäder sk du gå till eller kontkt ett Mercury Mrineservicekontor. Symtom Trolig orsk Lösning Trollingmotorn regerr inte på trådlös kommndon. Förlust v krft För mycket uller eller virtion Motorstopp (motorn kör på låg hstighet) Svg trollingmotortterier Svgt fjärrkontrolltteri eller svrt pedltteri. Trådlös styrenheter inte synkroniserde. Svg trollingmotortterier Lös eller korroderde tterinslutningr Propellern är lös, skdd eller olnserd Defekt kel- eller elnslutning Mgneter spruckn eller flisde Vtten i den nedre enheten Propellern är lös, skdd eller olnserd Skdde lger eller ussningr Mgneter påverkr nkret Mgneter spruckn eller flisde Lös elnslutningr Värmeskyddet är överelstt Propellern är lös, skdd eller olnserd Kontroller tterilddningsindiktorn på trollingmotorn. Ldd om eller yt ut tteriern, vid ehov. Byt ut fjärrkontrollens tteri (ett AAAtteri) eller fotpedlens tterier (två AAtterier). Se Aktiver den trådlös fotpedlen eller Aktiver fjärrkontrollen. Kontroller tterilddningsindiktorn på trollingmotorn. Ldd om eller yt ut tteriern, vid ehov. Inspekter tterinslutningrn för renhet och åtdrgning. Se Propelleryte. Fel tjocklek på ledningen från tteriet till trollingmotorn. Tjocklek sex (6 g.) rekommenders. Motorn för oväsen och skrpr. Kontkt en serviceverkstd. Kontkt en serviceverkstd. Se Propelleryte. Kontkt en serviceverkstd. Slå v strömmen och roter propellern för hnd. Om propellern inte roterr fritt med ett svgt mgnetiskt drg, sk du kontkt en serviceverkstd. Motorn för oväsen och skrpr. Kontkt en serviceverkstd. Anslutningrn i topphuset kn vr lös eller skdde. Kontkt en serviceverkstd. Temperturen överstiger specifiktionen. Kontkt en serviceverkstd. Se Propelleryte. 34 swe

43 SERVICEHJÄLP FÖR ÄGARE Symtom Trolig orsk Lösning Trollingmotorn får propellerlysdioden och tterilysdioden tt link medn en hörr lrmsignl vges Motorstopp (motorn går inte) Felktig temperturvläsning (modeller med intern sonr) Svårt tt driftsätt motorn eller dr den tillk till stuvt läge Svårt tt vlägsn propellern Internt elektronikfel Svg trollingmotortterier Lös eller korroderde tterinslutningr Defekt kel- eller elnslutning Lös elnslutningr Värmeskyddet är överelstt Öppen säkring eller överspänningsskydd Mgneter påverkr nkret Fel på ledningrn i åten Den nedre enheten är inte helt under vtten Skdd noskon Skdd sonrkel Fstnd låsmeknism Böjd propellertpp Böjd rmturxel Koppl från tteriet. Kontkt en serviceverkstd. Kontroller tterilddningsindiktorn på trollingmotorn. Ldd om eller yt ut tteriet, vid ehov. Inspekter tterinslutningrn för renhet och åtdrgning. Fel tjocklek på ledningen från tteriet till trollingmotorn. Tjocklek sex (6 g.) rekommenders. Inspekter nslutningrn för renhet och åtdrgning. Koppl loss trollingmotorns tterier och inspekter för sjögräs och skräp runt propellern. Temperturen överstiger specifiktionen. Kontkt en serviceverkstd. Byt ut säkringen eller återställ överspänningsskyddet efter det du hittt prolemets orsk. Slå v strömmen och roter propellern för hnd. Om propellern inte roterr fritt med ett svgt mgnetiskt drg, sk du kontkt en serviceverkstd. Kontkt en serviceverkstd. Juster motordjupet. Säkerställ tt den nedre enheten är helt under vtten. Se Juster motorns djup. Kontkt en serviceverkstd. Kontkt en serviceverkstd. Smörj låsmeknismen Se Inspektions- och underhållsschem. Håll i ett ld och knck lätt på motstt ld med en gummiklu. Använd en spckelkniv på vrder sidn v propellern och pplicer lik stort tryck. Kontkt en serviceverkstd. Felsökning v fotpedlen och fjärrkontrollen RADERA MOTTAGARENS MINNE Om mottgrens minne rders så rders även ll elektronisk ID-nummer som sprts i minnet. swe 35
