1 Produktkatalog 2010

2 ??????? Harmångers Maskin & Marin AB Vi har sedan mitten på 1990-talet utvecklat och tillverkat sälsäkra fiskeredskap för i huvudsak lax och sik. Redskapen har fått stort genomslag i det svenska och finska kustfisket och är en framgång i arbetet med att minska sälskador. Tillverkningen sker i Stocka ca 2,5 mil norr om Hudiksvall, och med en modern och anpassad tillverkningsenhet sker en kontinuerlig produktutveckling. Redskapen tillverkas med hög kvalitet och vi ställer stora krav på användarvänlighet, hållbarhet och utförande. Vi har även ett brett utbud av tillbehör och är återförsäljare av kvalitetsprodukter för fiskeindustrin. Kontakta oss gärna för ytterligare information, offert eller beställning. Christer Lundin, VD Harmångers Maskin och Marin AB Industriområdet , Stocka Tel: Fax: Mobil: info@maskinmarin.com 2

3 ??????? Innehåll Pushup-redskap Skiss Pushup-fiskhus Reservdelar Sälfångstutrustning, kompressor Crescent Honda Marine, spolpump Honda Marinkemikalier Tågvirke Linor Lagning och montering Garn Flyt- och sänkteln Slingor, Skötar, PVC-flöten Kopplingar, slang Polyform Oljeställ Grundéns Utmärkning, sköljkorg, fiskcontainers

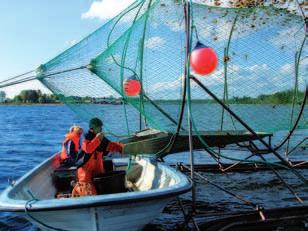

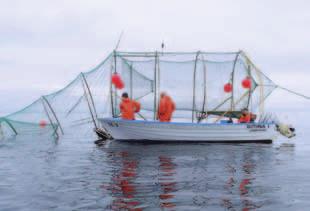

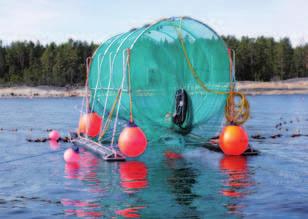

4 Pushup-redskap Pushup-redskap Pushup-redskapet har sedan 2001 varit officiellt godkänt som ett alternativ för att minska sälskador. Det visar på högre fångster, mindre sälskador och en minskning av bifångster i jämförelse med gamla kombifällor. Det tar endast några minuter att få pontonerna fyllda med luft och fiskhuset att stiga till ytan. Fiskhusets väggar består av två lager utspänt nät av dyneema. Garnet är uppspänt på aluminiumringar, vilka i sin tur är monterade på två avlånga pontoner. En typgodkänd sälfångstutrustning finns som tillbehör. Redskapen är av högsta kvalitet och kan anpassas efter individuella önskemål om maskstorlek och djup. Enkelt att vittja Pontonerna fylls med luft genom en kompressor och fiskhuset stiger då upp till ytan, vilket gör att redskapet är lätt att vittja. Det kan enkelt tömmas på fisk genom en uppsamlingslåda. Sälen kan inte komma åt fisken från utsidan och en stålvajer i den innersta ingångsöppningen hindrar den från att ta sig in i fiskhuset samma väg som fisken. Lax och sik Standardmodellen för lax och sik är Pushup-fiskhus 2900 mm i diameter. Maskstorlekar: Vatthusgarn 50 mm, innergarn 35 mm och yttergarn 80 mm. Närmast fiskhuset sitter en adapter som tillverkas helt i dyneema. Följande delar är mungarn av polyeten eller ett starkare alternativ av Premium Plus samt kretsar och landarm av polyeten. Strömming och siklöja För strömming och siklöja rekommenderas Pushup-fiskhus 2900 mm med enkelt garn i hela fiskhuset, maskstorlek 12 mm. Abborre och gös Vi tillverkar även mindre Pushup-redskap för gös och abborre. Fiskhuset har en diameter på 1500 mm med maskstorleken 20 mm dyneema. Redskapet är utvecklat tillsammans med finska yrkesfiskare. Dyneema - Världens starkaste fiber -Dyneema har hög styrka och är 15 gånger starkare än stål. -Dyneema är 8 gånger lättare än stål, och flyter i vatten. -Vattenresistens. Dyneema absorberar inte vatten, och behåller därmed sin lätta vikt. -Resistens mot kemikalier och fungerar väl i torra, våta och salta miljöer. -UV resistent. Dyneema upprätthåller sina goda egenskaper även vid stark UV-strålning. 4

5 Pushup-redskap Landarm Adapter Kretsar Pushup fiskhus Mungarn Pushup-redskap Adapter Beskrivning Beskrivning Pushup fiskhus 2900 mm Pushup fiskhus 1500 mm Adapter 50 mm Dyneema Mungarn Landarm Beskrivning Beskrivning Mungarn 60 mm PE 3/4 Mungarn 60 mm Premium plus Mungarn 100 mm PE 3/6 Landarm 60 mm PE 3/4 Landarm 100 mm PE 3/6 Landarm 150 mm PE 3/6 Landarm 200 mm PE 3/6 Landarm 300 mm PE 3/6 Sälfångstutrustning Kompressor med Honda motor Spolpump Honda WH20X Kretsar Beskrivning Kretsar 60 mm PE 3/4 Kretsar 100 mm PE 3/6 Kretsar 150 mm PE 3/6 Kretsar 200 mm PE 3/6 5

6 Skiss Pushup-fiskhus 6

7 Skiss Pushup-fiskhus 7

8 Reservdelar Pushup-fiskhus 2900 mm 8 Position Art.nr PU-001 PU-002 PU-003 RD-0028 L-0039 VL-0012 Benämning Vatthusgarn 50 mm dyneema CN2(Lax/sik) Innergarn 35 mm dyneema CN1(Lax/sik) Yttergarn 80 mm dyneema CN2(Lax/sik) Polysterstropp Gummilina 8 mm Stillband 1,0 mm Antal RD-0017 RD-0018 RD-0032 RD-0011 RD-0064 RD-0010 RD-0032 RD-0033 RD-0012V RD-0012H RD-0013V RD-0013H RD-0023 Aluminiumring 2900 mm Aluminiumring 2900 mm med fästen Diagonalstag Pontonbygel Tvärrör Långrör Fisklåda Lådram Pontonhållare vänster Pontonhållare höger Ponton vänster Ponton höger Sälgrind med stålvajer MD-0031 MD-0030 MD-0023 MD-0018 MD-0010 MD-0014 MD-0020 MD-0021 MD-0012 MD-0011 MD-0019 MD-0028 MD-0016 MD-0013 MD-0015 MD-0026 Pontonband Plastklamma Aluminiumklamma med fästen M8 x 45 Bricka 8,4 x 24 x 2 M6 x 45 Mutter M6 Mutter M8 M6 x 12 Bricka 6,4 x 18 x 1,6 M8 x 60 Slangklamma M6 x 80 M6 x 25 M6 x 70 helgängad Gummistropp

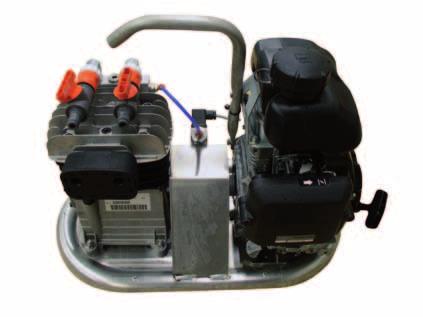

9 Sälfångstutrustning, kompressor Sälfångstutrustning Arbetet med att lösa problemen med den höga sälnärvaron vid redskapen har pågått en längre tid. En ny typ av sälfälla som monteras i fiskhuset blev typgodkänd 2008 efter att tester gjorts som övertygande visar en skonsam och effektiv fångstmetod där sälen blir instängd i den första delen av fiskhuset. När sälen går in i fiskhuset aktiveras en utlösare med tryckluft som gör att en vajer monterad i den övre delen av ingången drar åt och stänger. En luftspalt mellan vattenytan och fiskhusets tak gör att sälen får luft. En dragkedja finns monterad i fiskhusets garn där sälen kan bärgas Kompressor Beskrivning Utvecklad av Maskin & Marin AB. Unika egenskaper för luftfyllning av pontoner till Pushup-fiskhus. Utrustad med Honda motor GX-100U 9

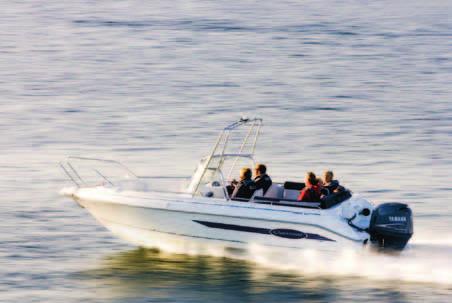

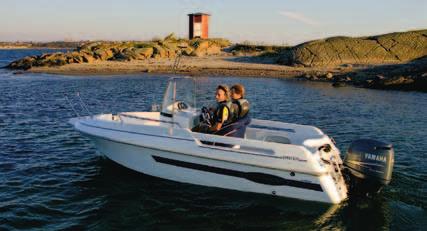

10 Crescent har tillverkat båtar i 50 år och chansen är stor att du känner någon som har en Crescentbåt. Först och främst håller vi vad vi lovar. Tillsammans med Det Norske Veritas testas och klassas alla modeller, detta för att vi verkligen skall leva upp till de hårda krav som ställs på kvalité och pålitlighet. Den gröna skylten i båten är en symbol för just detta. På ett Crescentskrov lämnar vi 5 års laminatgaranti. Detta för att vi vill visa att vi bygger på rätt sätt och med förstklassigt material. Om din båt skall hänga med på alla upplevelser år efter år måste den tåla ett och annat, så enkelt är det. Symbolerna som står för trygghet och kvalitet 10

11 Honda Marine, spolpump (Privat bruk) Väljer du medelstora och små motorer kan du utnyttja den avsevärt större slagvolymen för ökad effekt och vridmoment, även vid låga varvtal. Med programmerad bränsleinsprutning (PGM-FI)* får du en överlägsen förbränningskontroll, förbättrad bränsleekonomi och förbättrad startprestanda. Många av våra motorer är NMEA2000-kompatibla. Honda har 5 års garanti på utombordsmotorer, gäller för privat bruk. *Denna utrustning är beroende på modell. HONDA Marine Samtliga Honda utombordare har de effektivaste systemen och tekniska lösningarna för sitt effektområde så att du alltid får bästa fart och prestanda. Honda är idag en av de mest bränslesnåla motortillverkarna på marknaden. Exklusiv VTECteknik för optimal acceleration. Motorerna har en mjuk och tyst gång och är utrustade med ett säkerhetssystem som bland annat varnar för oljetryck och överhettning. Beskrivning Separat modellprogram HONDA Spolpump WH 20 X Hondas vattenpump med högt tryck är idealisk för rengöring av fiskeredskap. Sugslang, slangkoppling, sugsil och slangklämmor ingår. Modell WH 20 X Slanganslutning Kapacitet Motor Mått Bränsleförbrukning Tankvolym 50 mm/ 2 tum 500 liter/min GX x 400 x 450 mm 1,6 liter/tim 3,1 liter 27 kg 11

12 Honda Marinkemikalier Växelhusolja SAE 90 GL4 Honda Marinfett H-SAE90 Mineralsmörjolja för mekaniska kraftöverföringar. Speciellt sammansättning med högklassiga, lösningsmedelsraffinerade basoljor och speciella tillsatser för extrema tryck. Används till differentialer med hypoidskurna derev under mycket svåra förhållanden. Bör användas i alla kuggväxlar som kräver växelhusoljor av EP-typ. H-LNR2 Honda marinfett är ett högklassigt litiumfett av universaltyp innehållande oxidations-och korrosionsskyddande tillsatser. Hondas flytande marinfett är mekaniskt mycket stabilt och är tack vare den jämna konsistensen mycket lätt att pumpa. Växelhuspump ATF Z1 olja H-P18 Den marina växelhuspumpen passar standardflaskan. Idealisk för påfyllning med Honda marinolja i utombordarens växelhus. Passar alla växelhus på Hondas utombordare upp till 225 hk. Levereras med en extra 18 cm lång sugslang. H-ATF-Z1 Honda ATF Z1 automatväxellådsolja har utvecklats speciellt för användning i alla trimoch tiltmekanismer. Fyrtakts marinmotorolja AP SJ 10W30 H-10W30 En modern universalmotorolja, bestående av högklassiga, lösningsraffinerade basoljor och ett välbalanserat val av tillsatser. 12

13 Tågvirke Polypropylen 3-slagen Ett prisvärt tvinnat tågvirke av polypropylen. UV-stabiliserad och flyter på vatten. Längd: 220 m Färg: blå /coil Brottstyrka L mm 3,5 kg 550 kg L mm 6,9 kg 960 kg L mm 9,6 kg 1425 kg L mm 14,2 kg kg L mm 25,5 kg 3 800kg PP Danline 3-slagen Ett flytande tågvirke av modifierad polypropylen. Danline har hög slitstyrka och högre brottstyrka än PP. UV-stabiliserad. Längd: 220 m Färg: grön L-0020 L-0021 L-0022 L-0023 L-0024 L mm 6 mm 8 mm 10 mm 12 mm 16 mm /coil 3,0 kg 3,7 kg 6,6 kg 9,9 kg 14,3 kg 25,3 kg Brottstyrka 420 kg 600 kg kg kg kg kg Polyeten 3-slagen Polyeten är en flytande lina med hög slitstyrka. Lämpar sig bäst där slitstyrkan är viktigare än brottstyrkan. UV-stabiliserad. Längd: 220 m Färg: orange /coil Brottstyrka L mm 4,1 kg 410 kg L mm 6,9 kg 700 kg L mm 10,3 kg kg L mm 15,8 kg kg L mm 28,6 kg 2 800kg PP/Polyester 3-slagen Mjuk och smidig sjunkande lina av polyester över polypropylen. Hög slitstyrka och resistens mot UV-strålning och de flesta kemikalier. Längd: 220 m Färg: vit med blå tracer L-0026 L-0027 L-0028 L mm 8 mm 10 mm 12 mm /coil 4,4 kg 8,4 kg 12,6 kg 17,4 kg Brottstyrka 645 kg kg kg kg 13

14 Linor Silkesnylon flätad vit Dyneema flätad grön PP flätad blå L-0030 L-0031 L-0032 L mm 8 mm Lösvikt Lösvikt 5 mm Lösvikt 4 mm Lösvikt PP Silke flätad grön Car-flex flätad grön Polyester flätad vit L-0034 L-0035 L-0036 L-0037 L ,5 mm 2,0 mm 1,0 kg 1,0 kg 5 mm 6 mm 2,1 kg 2,4 kg 8 mm 1,5 kg Elastisk gummilina Gummilinan är flätad av högsta kvaliteten Polyamidgarner (nylon), med en kärna av 100% naturgummi (latex). Linan är UV-stabiliserad och formstabil. Linan töjer sig 100%. L mm 50 g Lagning och montering Nylontråd monteringsgarn Tvinnad 250 g Nätnålar NN-010 NN-011 NN-012 NN-013 NN-014 NN-015 NN-016 NN-017 Storlek 6,5 x 130 mm 8,5 x 160 mm 14 x 200 mm 16 x 200 mm 20 x 200 mm 27 x 250 mm 32 x 250 mm 33 x 310 mm 210/4 210/6 210/12 210/15 210/ g 250 g 250 g 250 g 250 g ca längd NN kg 1780 m 1260 m NN kg 825 m 675 m 550 m MG / g 250 g 250 g 250 g 450 m 400 m 325 m 225 m MG-0010 MG-0011 MG-0012 MG-0013 MG-0014 MG /24 MG /30 MG /42 14 Nätringar Färg Vit Vit

15 Lagning och montering Polyeten Lagningsgarn Nylon Lagningsgarn LG-0010 LG-0011 LG-0012 LG-0013 LG-0019 LG-0020 LG-0021 Färg Grön Svart Orange Grön 3/4 3/4 3/6 3/6 1 kg 1 kg 1 kg 1 kg Färg Svart Grön Grön 1,3 mm Nr 8 Nr 10 1 kg 0,5 kg 0,5 kg Premium Plus Lagningsgarn Dyneema Lagningsgarn LG-0017 LG-0018 LG-0014 LG-0015 LG ,0 mm 1,3 mm 1 kg 1 kg CN 1 CN 2 CN 3 0,5 kg 0,5 kg 0,5 kg Garn Polyeten Tvinnat, UV-resistent G-0010 G-0011 Diameter 3/4 3/4, 3/6 Färg Svart Grön G /6 Orange Inpregnerat G-0013 G-0014 Diameter CN 1 CN 2 Färg Grön Grön Euroline Premium Plus Nylon G-0015 G-0016 Dyneema Ett starkt garn med hög slitstyrka. Prisvärt Diameter Nr 8 Nr 10 Färg Grön Grön G-0017 G-0018 Diameter 1 mm 1,3 mm Färg Grön Grön 15

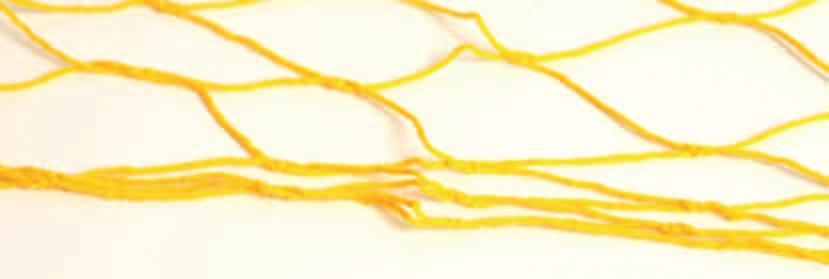

16 Flyt- och sänkteln Blyteln Leadline braided BT-0010 BT-0011 BT-0012 BT-0013 BT-0014 BT-0015 BT-0016 Typ Nr 2,5 Nr 3 Nr 4 Nr 5 Nr 6 40 kg 60 kg /100 m m/förp. 5,0 kg 7,2 kg 11,0 kg 15,0 kg 18,0 kg 40,0 kg 60,0 kg 300 m 300 m 200 m 100 m 100 m 100 m 100 m Line Float braided LF-0010 LF-0011 LF-0012 LF-0013 LF Typ Nr 1 Nr 1,5 Nr 2 Nr 2,5 Nr 3 Flytkraft/m 4,0 g 6,5 g 9,0 g 12,0 g 18,0 kg Sänkteln plast ST-0010 ST-0011 ST-0012 ST-0013 Typ Nr 1,5 Nr 2 Nr 2,5 Nr 3 /100 m 2,4 kg 3,2 kg 5,0 kg 7,0 kg m/förp. 100 m 100 m 100 m 100 m Flötteln m/förp. Lösvikt Lösvikt Lösvikt Lösvikt Lösvikt FT-0010 FT-0011 FT-0012 FT-0013 Flötavstånd Flytkraft 35 cm 36 cm 37 cm 38 cm 700 g 900 g g g m/förp. 100 m 100 m 100 m 100 m

17 Slingor, Skötar, PVC-flöten SF-01 TF-17 DS-1 SH-36T PVC flöten FL-0012 FL-0013 FL-0014 FL-0015 Typ SF-01 TF-17 DS-1 SH-36T Mått mm 41 x 79 x x 135 x x 180 x x 210 x g 70 g 180 g 450 g Flytkraft 68 g 570 g 1900 g 4000 g Färg Brun Vit Vit Gul Antal/säck 1000 st 150 st 50 st 25 st Skötslingor SL-0010 SL-0011 SL-0012 SL-0013 SL-0014 Typ 31 v/a 0,24 31 v/a 0,30 31 v/a 0,30 28 v/a 0,30 28 v/a 0,30 Djup 150 msk 150 msk 250 msk 150 msk 250 msk Längd 120 m 120 m 120 m 120 m 120 m Dimension 19,5 mm 19,5 mm 19,5 mm 21,5 mm 21,5 mm Djup 150 msk 150 msk 250 msk Längd 60 m 60 m 60 m Dimension 19,5 mm 19,5 mm 19,5 mm Skötar Blyteln Nr 5, Skötkork SF-01 SK-0010 SK-0011 SK-0012 Typ 31 v/a 0,24 31 v/a 0,30 31 v/a 0,30 17

18 Kopplingar, slang A. B. C. Slang Kopplingar K-0010 A K-0011 B K-0012 C Ref. Hozelock Hozelock Hozelock Beskrivning Krankoppling Snabbkoppling Skarvkoppling ÖV-0021 Ref. Hozelock Supaflex 3/4" 19 mm Skarv/snabbkoppling med reglerventil Snabbkoppling med reglerventil 3/4" K-0013 K-0014 För steglös reglering av flödet vid förgrening av slang eller direkt vid redskap. Beskrivning Gardena 2977 Buntband MD-0024 MD Slang i 5 lagers Soft & Flex Technology. Trikåarmerad Mått mm 200 x 4,6 390 x 7,6 Antal 100 st 100 st För steglös reglering av flödet vid förgrening av slang eller direkt vid redskap. Beskrivning Gardena 2943

19 Polyform Polyform POLYFORM original "allround-fender" har ribbförstärkt öga och är tillverkad för att tåla stora belastningar. Fendern formgjuts med Welcotec teknik under rotation, vilket ger en produkt med absolut jämntjocka väggar och ökar fenderns hållbarhet och styrka. Polyform garnblåsor är marknadens kraftigaste. Garnblåsor A-serien Färg: röd GB-0010 GB-0011 GB-0012 Typ AB0 A1 A2 Höjd 325 mm 390 mm 500 mm Diameter 230 mm 300 mm 395 mm Öga diameter 18 mm 22 mm 25 mm 0,65 kg 1,15 kg 2,10 kg Pe3 Markeringsboj Ny modell av hårdplast. Ersätter tidigare modell U3. Ögon i bägge ändar. Storlek 150 mm. Diameter öga 12 mm. Längd: 200 cm. Färg: röd. GB-0014 Typ Pe3 Diameter 150 mm 19

20 Oljeställ Grundéns Regnjacka BRIGG 38 Storlekar: Färg: Fast huva med snörning. Generös skärning ger maximal rörelsefrihet. PU-förstärkta manschetter. XS-3XL Orange grön XS-6XL Orange grön S-XXL Orange HÄLSÖ 76 Storlekar: Färg: Blåblus i bävernylon med ärmar av PU-belagd stretchnylon. S-XXL Marin med orange ärmar S-XXL Marin med orange ärmar HERKULES 16 Storlekar: Färg: Hängslebyxor med sidöppning. Vändbara fram/bak för extra lång slitstyrka. Fållförstärkta. Kraftiga utbytvara resårhängslen med snabblås. XS-6XL Orange grön vit BRIGG 40 Fast huva med snörning. Generös skärning ger maximal rörelsefrihet. Dold knäppning, dubbelknäppt stormklaff och PU-förstärkta manschetter. STORMY SEAS 400 Fast huva med snörning. Generös skärning ger maximal rörelsefrihet. Dold knäppning och dubbelknäppt stormklaff. Neoprenemuddar i handlederna. Försedd med utbytbar flytlunga. Blåblus HÄLSÖ 476 Blåblus i samma utförande som Hälsö 76, fast med uppblåsbar, utbytbar flytlunga. Hängselbyxa 20

21 Oljeställ Grundéns Förkläden TROMS 98 Storlekar: Färg: Flamsäkert och oljebeständigt material. Vidd 90 cm. 115 cm 130 cm Vit S-XXL Vit BRIS 398 Hel överdel med dubbel front. Snabblås/resår baktill. Handske CENTER 15 Storlekar: Färg: PVC/Gummi. Lättfodrade. Granulatbelagd handflata ger oöverträffat grepp. 9, 10 Orange Materialkvaliteter Brigg Bris Herkules Stormy Seas Troms PVC-belagd bomullstwills. Totalvikt ca 540 gr/m2 PVC-belagd nyloncharmeuse. Totalvikt ca 330 gr/m2 PVC-belagd smärting. Totalvikt ca 610 gr/m2 PVC-belagd bomullstwills. Totalvikt ca 540 gr/m2 PVC-belagd nyloncharmeuse. Oljebeständig. Totalvikt ca 325 gr/ Storlekstabell Herr Dam XS 44 S 46/48 34/36 M 50/52 38/40 L 54/56 42/44 XL 58/60 46/48 2XL XL 64 21

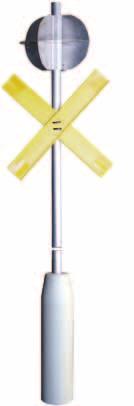

22 Utmärkning, sköljkorg, fiskcontainers Utmärkning av redskap ÖV-0011 ÖV-0012 ÖV-0013 ÖV-0014 Ref. A B C D Benämning Radarreflektor 25 cm Gult kryss med reflex Bojstång aluminium Bojflöte frigolit A. B. C. D. Sköljkorg plast ÖV liter orange Pallcontainers med lock Isolerade boxar som passar utmärkt till förvaring av färsk fisk och andra livsmedel. Hygieniska och lätta att rengöra. Färg: beige ÖV-0022 ÖV-0023 ÖV-0024 Size Aluminiumringar Kapacitet 400 liter 600 liter 630 liter Olika storlekar, tillverkas enligt önskemål. 22 Storlek (HxBxL) cm 57 x 100 x x 100 x x 103 x 122

23 23

24 Grafisk form: ohappa Tryck: reklamab.se, Edsbyn
