1 Installationsmanual massic med HK-länk

2 1. Inledning Våglänk Tekniska specifikationer Monteringsanvisningar... 5 Kranmontering av våglänk:... 5 Hydraulmontage med elektrisk påfyllnadsventil:... 6 Hydraulmontage med manuell ventil: Säkerhet... 8 Vad säger lagen? Användning... 8 Underhåll Reservdelar Massic! Montering Grundinställning Användning Beskrivning av programmen Byte av program Underhåll Justering av instrumentet Service... 12

3 1. Inledning Läs noggrant igenom denna manual innan du använder våglänken. Avvikelse från instruktionerna kan leda till skador på såväl människa som maskin. Denna manual avser modellerna xxxxxx och xxxxxx. Se bild för märkningens position.

4 2. Våglänk 2.1 Tekniska specifikationer xxxxxx Kapacitet: 2500 kg Vikt: ~30 kg Höjd CC tappar: 323 mm Bredd/djup kropp: 178/120 mm Bredd infästning: 80 mm Pinnbultar: 35/40/45 mm xxxxxx Kapacitet: 2500 kg Vikt: ~30 kg Höjd CC tappar: 323 mm Bredd/djup kropp: 178/120 mm Bredd infästning: 100 mm Pinnbultar: 35/40/45 mm

5 2.2 Monteringsanvisningar Kontrollera att: Våglänkens maximala kapacitet ej understiger kranens lyftförmåga. Alla tappar och bussningar är rätt monterade. Alla smörjnipplar är smorda med ISO 6743/9 eller DIN certifierade oljor. Kranmontering av våglänk: 1. Demontera ev. befintlig länk. 2. Montera tapp mellan rotator och länk. 3. Montera tapp mellan länk och grip. 4. Lyft kranen så att gripen hänger fritt i luften. 5. Smörj våglänken i alla 6 smörjnipplar. 6. Montera bussning, slang, tryckgivare och manuell eller elektrisk påfyllnadsventil. 7. Tillse att alla använda komponenter håller erforderlig tryckklass (350 bar). 8. Skruva upp luftnippeln ca ett varv. 9. Fyll våglänken med olja tills du ser att den är helt ihop. 10. Lossa slangkopplingen och låt våglänken åka isär. (Fortsätt till punkt 9 igen.) 11. Öppna ventilen och låt våglänken åka isär ca 5mm. Stäng sedan ventilen och du kan kalibrera efter instrumenttillverkarens instruktioner.

6 Hydraulmontage med elektrisk påfyllnadsventil: Nr Typ Storlek 1 Gummistålsbricka 1/4" 2 Adapter 1/4" uf - 1/4 uf 3 Tryckgivare 4 Ventilhus 5 Hydraulslang 1/4" 6 Adapter 1/4" uf - 1/4 uf 7 Adapter 1/4" - 3/8

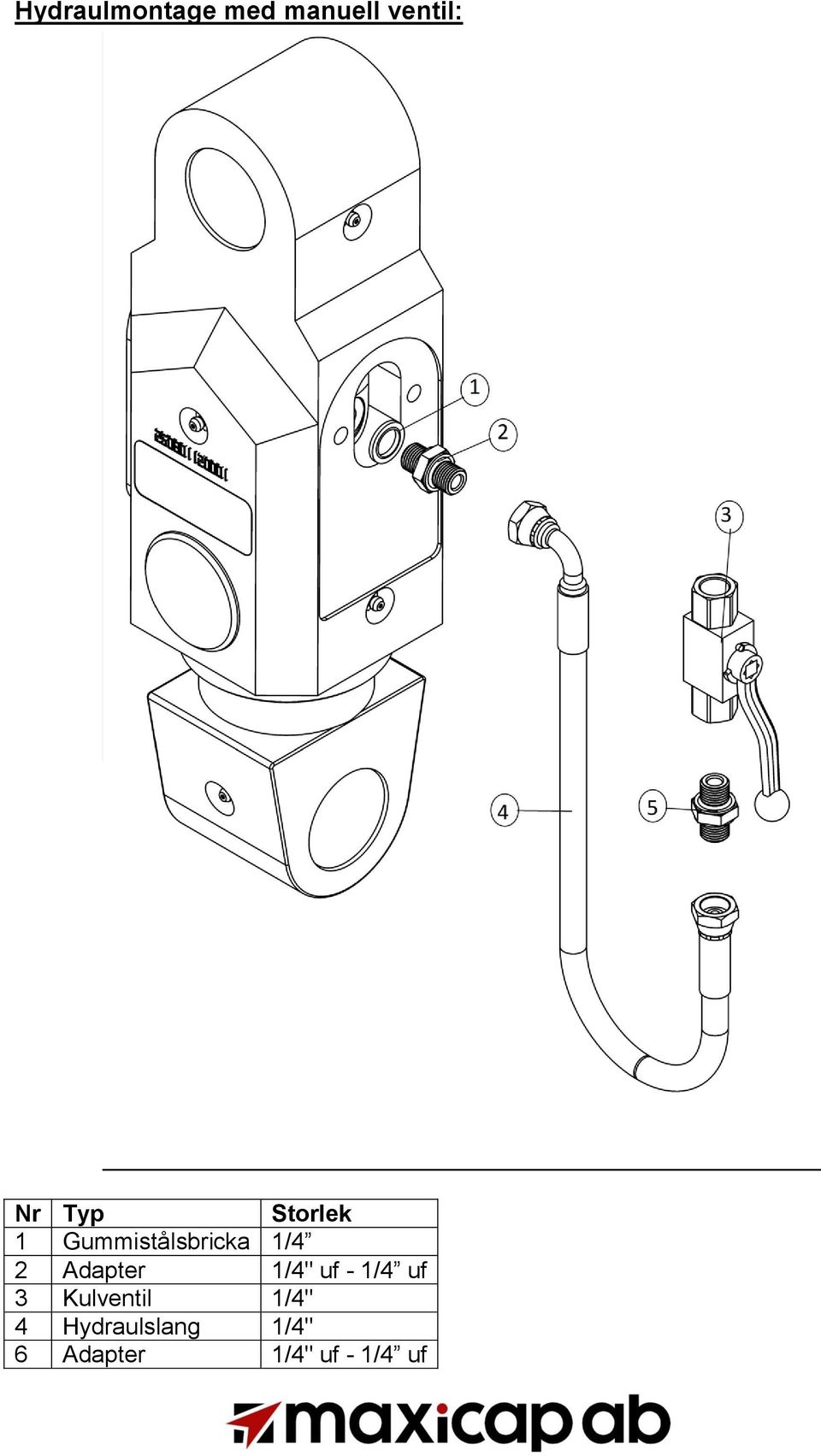

7 Hydraulmontage med manuell ventil: Nr Typ Storlek 1 Gummistålsbricka 1/4 2 Adapter 1/4" uf - 1/4 uf 3 Kulventil 1/4" 4 Hydraulslang 1/4" 6 Adapter 1/4" uf - 1/4 uf

8 2.3 Säkerhet Vid användning utav kran med våglänk följ krantillverkarens säkerhetsföreskrifter för krananvändning. Kontrollera att våglänken ej utsätts för skadliga böjmoment vid drift eller i parkeringsläge. Våglänken får aldrig köras i kontakt med stoppläge eller mot pendlingstoppen. Krananvändning som förhindrar fritt hängande vertikal last skall undvikas. Vad säger lagen? I arbetsmiljölagen, AML, anges kraven som ställs på arbetsplatser. Den innehåller bl.a. åtgärder för att: Förebygga ohälsa, olycksfall och skadlig inverkan. Skapa sunda och säkra arbetsförhållanden. Arbetsgivaren ska förvissa sig om att arbetstagaren har den utbildning som krävs, och vet vilka risker som finns i arbetet som ska utföras. Arbetstagaren ska medverka i arbetet för att skapa en god arbetsmiljö. Han är skyldig att följa givna föreskrifter, använda skyddsanordningar och allmänt iaktta den försiktighet som krävs för att förebygga ohälsa eller olycksfall. Om han upptäcker en allvarlig fara med arbetet som ska utföras ska arbetsgivaren snarast underrättas om detta. 2.4 Användning Våglänken är dimensionerad för att väga fritt hängande vertikal last. Dock aldrig last som överstiger 2500 kg. Underhåll Kontrollera regelbundet länkens lagringar och smörj vid behov, men ej mer sällan än var 3dje dag. Kontrollerat regelbundet att inget glapp på över 1,0 mm har uppstått i våglänkens lagring. Glapp på över 1,0 mm måste alltid åtgärdas. Kontrollera länkspel dagligen och fyll på olja vid behov.

9 2.5 Reservdelar Endast originaldelar får användas. Vid beställning utav reservdelar ange våglänkens serienummer (se sida 2) samt artikelnummer på reservdel. Artikelnummer Typ Antal Bussning Ø 35 mm 1* Bussning Ø 40 mm 1* Bussning Ø 45 mm 1* Tryckgivare Elektrisk påfyllnadsventil 1* Manuel påfyllnadsventil 1* /8 Smörjnippel 6 PSK T46N Tätning 1 GP HM061 Styrring Säkringsring Insexplugg M Insexplugg R 1/ Skruv MF6S 10x70 2 * Beroende på våglänkens bestyckning.

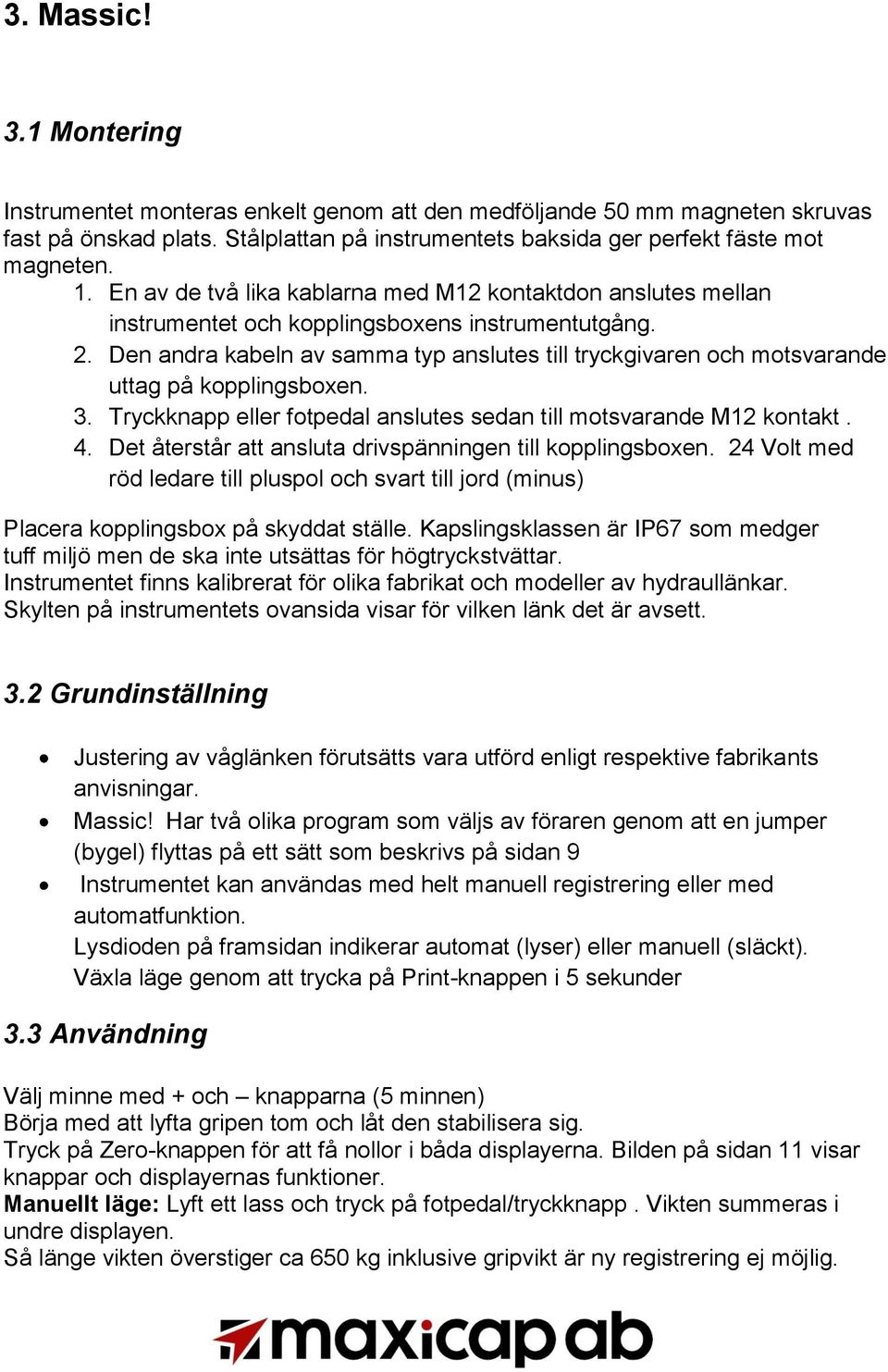

10 3. Massic! 3.1 Montering Instrumentet monteras enkelt genom att den medföljande 50 mm magneten skruvas fast på önskad plats. Stålplattan på instrumentets baksida ger perfekt fäste mot magneten. 1. En av de två lika kablarna med M12 kontaktdon anslutes mellan instrumentet och kopplingsboxens instrumentutgång. 2. Den andra kabeln av samma typ anslutes till tryckgivaren och motsvarande uttag på kopplingsboxen. 3. Tryckknapp eller fotpedal anslutes sedan till motsvarande M12 kontakt. 4. Det återstår att ansluta drivspänningen till kopplingsboxen. 24 Volt med röd ledare till pluspol och svart till jord (minus) Placera kopplingsbox på skyddat ställe. Kapslingsklassen är IP67 som medger tuff miljö men de ska inte utsättas för högtryckstvättar. Instrumentet finns kalibrerat för olika fabrikat och modeller av hydraullänkar. Skylten på instrumentets ovansida visar för vilken länk det är avsett. 3.2 Grundinställning Justering av våglänken förutsätts vara utförd enligt respektive fabrikants anvisningar. Massic! Har två olika program som väljs av föraren genom att en jumper (bygel) flyttas på ett sätt som beskrivs på sidan 9 Instrumentet kan användas med helt manuell registrering eller med automatfunktion. Lysdioden på framsidan indikerar automat (lyser) eller manuell (släckt). Växla läge genom att trycka på Print-knappen i 5 sekunder 3.3 Användning Välj minne med + och knapparna (5 minnen) Börja med att lyfta gripen tom och låt den stabilisera sig. Tryck på Zero-knappen för att få nollor i båda displayerna. Bilden på sidan 11 visar knappar och displayernas funktioner. Manuellt läge: Lyft ett lass och tryck på fotpedal/tryckknapp. Vikten summeras i undre displayen. Så länge vikten överstiger ca 650 kg inklusive gripvikt är ny registrering ej möjlig.

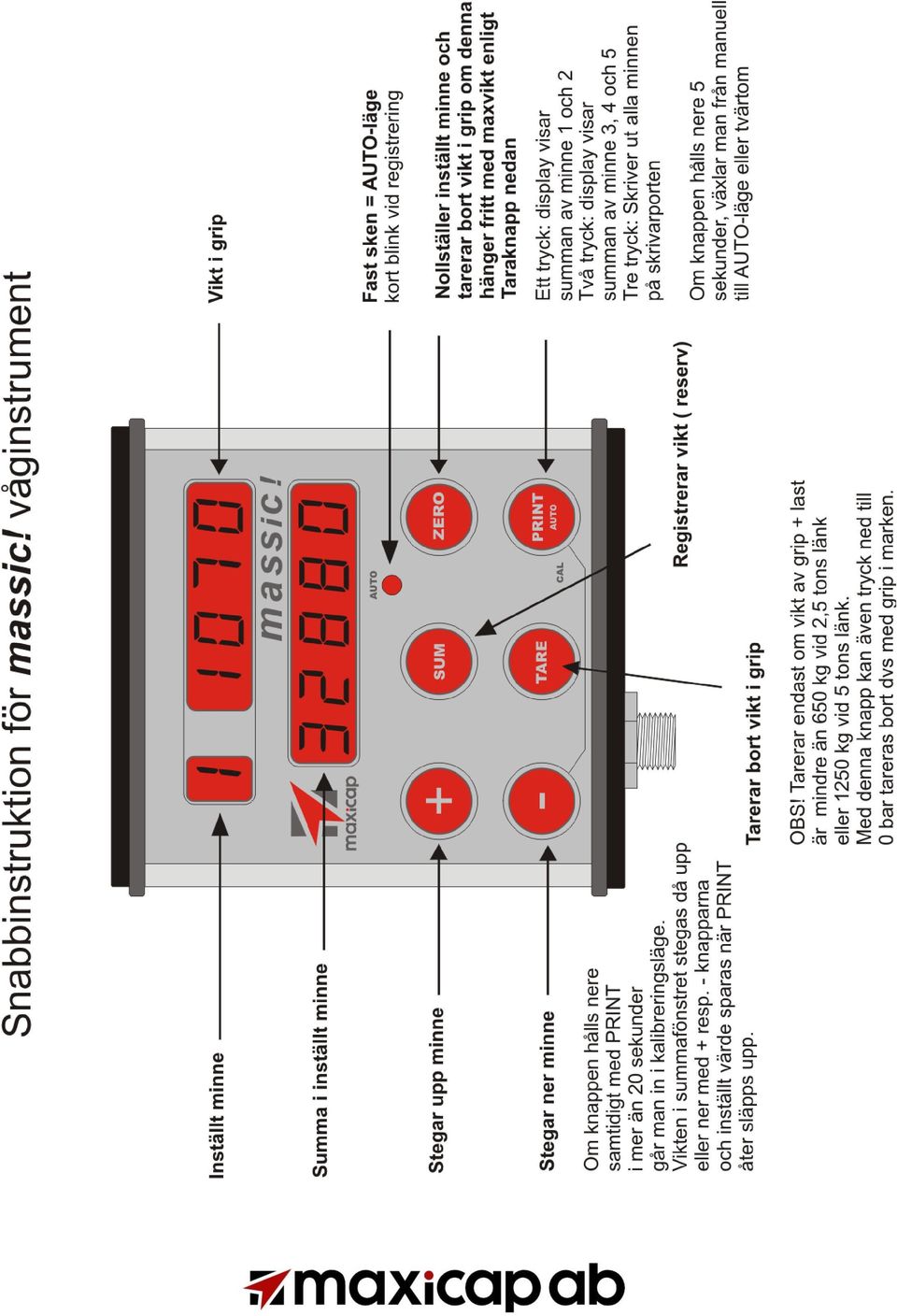

11 Först när sista siffran i övre displayen blinkar är det klart att registrera på nytt. Vid vägning av enskilda stockar med lägre vikt sker en låsning baserad på tid (5 sek) för att hindra dubbelsummering. 650 kg gäller för 2,5 tons system. Vid 5 ton gäller 1250 kg som gräns för att kompensera för större gripvikt. Automatläge: I detta läge startar vägningen när vikten överstiger 650 kg inklusive grip. OBS! man kan hindra automaten från att summera genom att hålla fotpedalen/tryckknappen nere tills man är redo för vägning. När vägningen är klar finns alla summerade vikter sparade i instrumentet till nollställning sker med ZERO-knappen. Man avläser minnena genom korta tryck på PRINT-knappen: Ett tryck: Summan av minne 1 och 2 visas i undre display (biltotal) Två tryck: Summan av minne 3,4 och 5 visas (släpets total) Tre tryck: Fordonets totala lastvikt visas. Utskrift till printer sker om den är ansluten. När strömmen till kopplingsboxen bryts lyser siffrorna på instrumentet ca 5 sekunder. En timer kopplar bort det inbyggda batteriet som är till för att driftstörningar på grund av ojämn strömförsörjning ska undvikas. Även laddningen av batteriet är automatisk. 3.4 Beskrivning av programmen Program 1 arbetar med upprepade tester av viktvärdet under så lång tid som behövs för att antal värden ska ligga inom en viss tolerans. Tiden för detta beror på hur starka svängningar lasten får. Ett lugnt körsätt ger kortare mättid. En hackad ljudsignal indikerar att mätningen ej är klar. Man kan trycka av för registrering så snart lasten hänger fritt eller senare om så önskas. Program 2 är uppskattat av förare som har vägningsproceduren i ryggmärgen och har hittat en punkt för avtryck som ger bra resultat. Kräver mera av föraren men kan i gengäld snabba upp arbetet. I detta program sker vägning direkt vid den tidpunkt registreringsknappen trycks ned. Detta gäller ej vid automatläge då alltid en tidsfördröjning finns. 3.5 Byte av program Byte av program: Ta av övre locket på instrumentet (Torx T-10). Se figuren nedan. En liten svart plastbygel flyttas för att välja program. Program 2 Program 1

12 3.6 Underhåll Massic! är byggt för att tåla lång användning i hård miljö. Se till att kontaktdonen är åtdragna så att IP67 klassen hålls för maximalt fuktskydd. Vid skador på plastfolien på instrumentet ska man se till att byta denna så att väta inte kan komma in i instrumentet. Om det trots allt uppstår problem erbjuder Maxicap AB fullständig service på produkten. 3.7 Justering av instrumentet Lasta fordonet på register 1 och låt resultatet vara kvar i instrumentet. Väg in fordonet på krönt våg och notera nettovikten. Tryck och håll ned - knappen och PRINT samtidigt tills ett hackande pipande ljud hörs. Släpp knapparna. Du är nu i justeringsläge och kan stega upp eller ned tills du kommer så nära den nettovikt du vägt in som möjligt. Spara inställningen genom att trycka på PRINT. 3.8 Service Om ni behöver hjälp med service eller har frågor om produkten så kan ni vända er direkt till Maxicap AB via telefon eller e-post. Som tillverkare har vi alla delar som behövs på hyllan och normalt ska ni ha reservdelar till nästa dag. Maxicap AB Tallskogsvägen Leksand Tel E-post: info@maxicap.se Hemsida:
