1 Brytaranalysator A Megger Group Company

2 Brytaranalysator tar upp erfarenheterna från våra större instrumentet och används i första hand för provning av brytare med en kontakt per fas. är lika mångsidig, men mindre och enklare uppbyggd och ett mycket prisvärt alternativ för mindre elkraftsanläggningar. Dessutom är den ett utmärkt kompletteringsinstrument för underhållsavdelningen hos större kraftbolag. är konstruerad för att mäta på brytare med en huvudkontakt per fas. De tre tidkanalerna är sammankopplade på en sida. Parallella kontakter med förkopplingsmotstånd registreras och presenteras samtidigt. Två separata tidkanaler finns för mätning av hjälpkontakter. För att förenkla uppkoppling mot brytare, levereras instrumentet med multikablar för både huvud- och hjälpkontakter. Spolströmmar mäts automatiskt och presenteras tillsammans med övriga mätvärden på den inbyggda skrivaren eller i teckenfönstret direkt efter mätningen. Instrumentet är enkelt att använda och det inbyggda sekvensverket ställer in sig automatiskt för nästa manöver av brytaren. Den analoga kanalen (option) är främst tänkt för rörelsemätning men kan användas för många andra ändamål. Alla menyval som hör till denna kanal är dolda om kanalen ej monterats Brytaranalysatorn kan också extrautrustas med ett seriellt gränssnitt (RS232) för kommunikation med en persondator (PC) och brytaranalysprogrammet CABA Win. 2

3 Utrymme för egna rapportdata Utrymme för egna kommentarer Applikation är utvecklad först och främst för att användas vid prov av högspänningsbrytare för mellanspänning. Kravet är att det inte får vara mer än ett brytställe per fas, eftersom tidkanalerna inte är galvaniskt åtskilda. Förutom kontakttider för huvudkontakter, förinkopplingskontakter och hjälpkontakter registreras även spolströmmar. Tillsammans med de egentliga mätvärdena beräknas och visas ett flertal parametrar i rapporten i enlighet med IEC-standards. Bland dessa finns öppningsoch stängningstider, differensen mellan faser, överrörelser, CO, och OC-tider och annat. Valda värden för rörelsemätning Vald filtrering av tidresultat Tidmätning, huvudkontakter, tabellutskrift Applikationsexempel VIKTIGT! Läs användarmanualen innan du använder instrumentet. 1. Jorda med den medföljande jordkabeln. Se till att brytaren är sluten och jordad på båda sidor Anslut huvudkontaktkabeln till och sedan till brytaren. Anslut hjälpkontaktkabeln till manöverdonets a- och b-kontakter. Anslut s sekvensverk till till- och frånspolarna samt till manöverspänning. Ta bort brytarens jordning på ena sidan. Du är nu klar att göra en mätning. Vrid på knappen MEASURE och läs av resultatet. Tidmätning, hjälpkontakter, tabellutskrift Valda värden för brytarmanövrering Rörelseberäkning, tabellutskrift Diagramutskrift Hjälpkontakt tillkrets Huvudkontakter Hjälpkontakt frånkrets Exempel på en utskriven rapport från den inbyggda skrivaren. Till-Från manöver. Tid, spolströmmar och rörelse uppmättes (rörelsemätning är option). Ovanstående utskrift är 55% av verklig storlek. 3

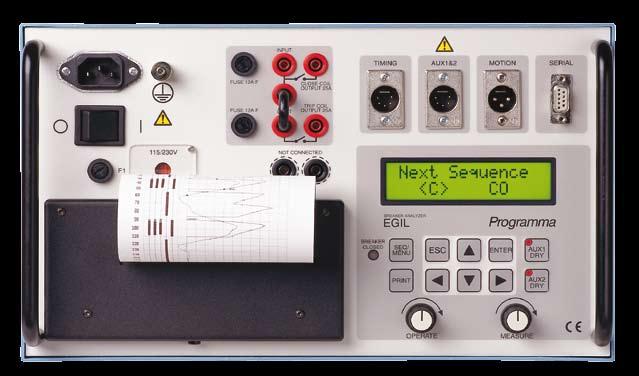

4 ❶ ❷ ❸ ❹ ❺ ❻ ❼ Inbyggd spolströmmätning. Avläsningarna visas på automatiskt skalade diagram. Styrning för spolsignaler gör det möjligt att infoga fördröjningar till spolsignaler, som är inbördes olika. Nätspänning, omkopplare, 115/230 V AC Inbyggd skrivare med automatisk skalning, 114 mm brett papper, som kan bytas ut snabbt och enkelt. Galvaniskt isolerade socklar säkerställer en säker och pålitlig urkoppling av driftskablarna innan arbetet i eller på brytaren påbörjas. Tre tidmätningskanaler. Både huvudkontakter och resistorkontakter kan tidmätas på samma kanal. Resultaten presenteras både grafiskt och numeriskt. Två galvaniskt isolerade tidmätningskanaler. Kan användas för tidmätning av kontakt- eller spänningsavkännande hjälpkontakter. ❽ ❾ ❿ ⓫ ⓬ Analoga inkanaler (tillbehör) används för mätning av rörelse eller annan analog spänning. Seriellt gränssnitt (RS232C) (tillbehör) till en persondator (PC). Stöder kommunikation med brytaranalysprogrammet CABA Win. Menystyrda procedurer, som (alltid) utgår från (gjorda) förinställningar för att undvika tidsödande inställningsarbeten. Samtliga menyrader som har med ej installerad utrustning att göra är dolda för enkelhetens skull. Vid i grundutförande ansluts helt enkelt multikabelsetet och knappen MEASURE vrids. Knapparna AUX 1 & 2 används för tidskanaler som gör tidmätningar på hjälpkontakter. Kontaktavkänning eller spänningsavkänning kan väljas. Omkopplare för att starta en förinställd sekvens av brytarmanövrer, för vilka mätningar samtidigt utförs. ⓭ ⓮ ⓯ ⓰ Utformad och provad för att uppfylla CE-kraven beträffande strålning, tålighet och elektrisk säkerhet. Indikator, brytarstatus. mäter brytarstatusen (öppen eller stängd). Baserat på detta ställer styrningen automatiskt in instrumentet för nästa sekvens. Snabbvalsknappar för ofta använda funktioner, som t.ex. att välja en sekvens av manövrer (C, O, C-O, O-C eller O-C-O) och att skriva ut resultaten. Ratten OPERATE används för att kontrollera anslutningar och funktion utan att en mätning görs. ❶ ❷ ❻ ❼ ❽ ❾ ❸ ❺ ❹ ❿ ⓮ ⓯ ⓫ ⓰ ⓬ ⓭ Givarkablar GA och GA Multikabelsatser GA-00160, GA och kabelsats GA

5 Specifikationer Angivna värden gäller vid +25 C omgivningstemperatur och nominell inspänning. Med reservation för ändringar. Miljö Användningsområde Temperatur Användning Förvaring Fuktighet CE-märkning LVD EMC Allmänt Nätspänning Effektbehov (max) Mått Vikt Instrument Transportväska Display Menyspråk Mätdel Tidmätning Mättid Upplösning Antal kanaler Instrumentet är avsett att användas för spänningar upp till 130 kv, i mellanspänningsställverk och industrimiljö 0 C till +50 C -40 C till +70 C 5% 95% RH, ej kondenserande Lågspänningsdirektivet 73/23/ EEC tillägg från 93/68/EEC EMC-Direktivet 89/336/EEC tillägg från 91/263/EEC, 92/31/EEC och 93/68/EEC 115 / 230 V AC (omkopplingsbar), 50 / 60 Hz 100 VA 360 x 210 x 190 mm 420 x 300 x 230 mm 6,3 kg. 10 kg med tillbehör och transportväska LCD Svenska, engelska, tyska, franska, spanska 1 till 100 s 0,1 till 10 ms 3, med gemensam jord Onoggrannhet i 0,05% av visat värde ± upplösning tidbas Triggnivåer Sluten < 10 Ω ±20% Resistor 10 Ω ±20% till 3 kω ±20% Öppen > 3 kω ±20% Tomgångsspänning 24 V ±20% Kortslutningsström 100 ma ±20% AUX 1&2 Antal kanaler 2, galvaniskt isolerade Kontaktavkännande Triggnivåer Sluten < 600 Ω ±30% Öppen > 600 Ω ±30% Tomgångsspänning 20 V ±20% DC Kortslutningsström 25 ma ±20% Spänningsavkännande Triggnivåer Indikation Öppen, polaritetsoberoende Indikation Sluten, polaritetsoberoende Arbetsspänning < 8 V > 13 V 250 V AC/DC Strömmätning Område Upplösning Onoggrannhet Arbetsspänning Brytarmanöver Sekvenser Kontinuerlig ström Ström (max) Kontaktfunkrion Kontaktegenskaper Kapacitet Slutning/ Öppning Start av brytarmanöver Pulslängd Pulsfördröjning Arbetsspänning Rörelsemätning (tillbehör) Antal kanaler 1 oberoende Kabellängd (max) 10 m ±25 A per kanal 25 ma 1% av visat värde ±100 ma 250 V AC/DC C, O, C-O, O-C, O-C-O 5 A 25 A under 300 ms, vilotid 1 min Två oberoende manöverfunktioner Stusdfri. Tillslagsstid max 0,1 ms 25 A, 250 V (AC eller DC) per kontaktfunktion Med vridomkopplare Inställbar i steg om 10 ms Inställbar i steg om 10 ms 250 V AC/DC Ingång Område -4 V till +4 V Upplösning 2 mv Onoggrannhet 1% av mätområdet Givarresistans 1 kω till 5 kω Ingångsimpedans 150 kω Utgång Tomgångsspänning 4,092 V ±4 mv Kortslutningsström 115 ma Seriellt gränssnitt för PC (tillbehör) Typ V24, RS232C Format 8 bitar, 1 stoppbit, ej paritet Hastighet baud Flödeskontroll Xon/Xoff Utskrift Utskriftsformat Grafiskt och numeriskt Skrivare Termoskrivare med fast skrivhuvud Grafisk upplösning 8 punkter/mm (203 dpi) Papersbredd 114 mm (4,5 ) Beställningsinformation Basenhet Komplett med: Kabelsatser för tidmätning GA-00160, GA Kabelsats för brytarmanövrering GA Transportväska GD Egil med analog kanal och seriellt PC-gränssnitt Komplett med: Kabelsatser för tidmätning GA-00160, GA Kabelsats för brytarmanövrering GA Givarkabel XLR-öppen, 1 m GA Givarkabel XLR-XLR, 7,5 m GA Seriell kabel RS-232C Transportväska GD Uppgradering Fråm BM till BM Extra tillbehör Se avsnitt Tillbehör för brytarprovning Art.nr. BM BM BM

6 ANMÄRKNING BETRÄFFANDE COPYRIGHT OCH ÄGARRÄTTIGHETER 2008, Programma Electric AB. Samtliga rättigheter förbehålls. Innehållet i detta dokument ägs av Programma Electric AB. Ingen del av detta arbete får reproduceras eller överföras i någon form eller på något sätt, såvida det inte tecknats ett skriftligt licensavtal med Programma Electric AB. Programma Electric har vidtagit alla rimliga åtgärder för att säkerställa att detta dokument är komplett och korrekt. Informationen i detta dokument är dock föremål för förändringar utan förvarning och är inte att betrakta som en förpliktelse från Programma Electric AB:s sida. ANMÄRKNINGAR BETRÄFFANDE VARUMÄRKEN Megger och Programma är registrerade varumärken i USA och andra länder. Samtliga övriga märken och produktnamn som nämns i detta dokument är varumärken eller registrerade varumärken som ägs av respektive företag. Programma Electric AB är certifierad i enlighet med ISO 9001 och Programma Electric AB Eldarvägen 4 Box 2970 SE TÄBY Sweden T F info@programma.se Art. No. ZI-BM01S Doc. BM0178AS 2008
