kontoret i nytt ljus Hållbara LED-lösningar för framtidens arbetsliv

Transkript

1 kontoret i nytt ljus Hållbara LED-lösningar för framtidens arbetsliv

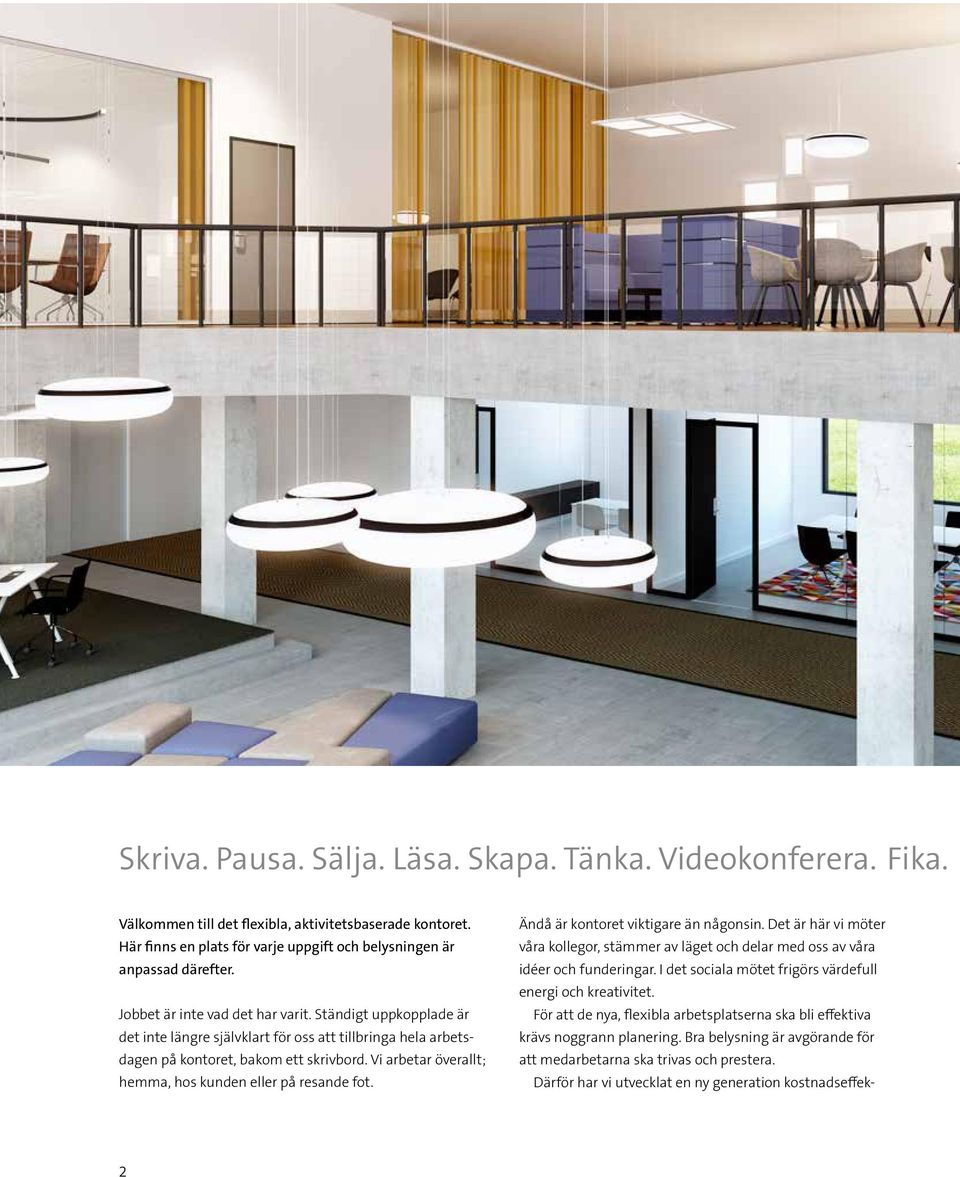

2 Skriva. Pausa. Sälja. Läsa. Skapa. Tänka. Videokonferera. Fika. Välkommen till det flexibla, aktivitetsbaserade kontoret. Här finns en plats för varje uppgift och belysningen är anpassad därefter. Jobbet är inte vad det har varit. Ständigt uppkopplade är det inte längre självklart för oss att tillbringa hela arbetsdagen på kontoret, bakom ett skrivbord. Vi arbetar överallt; hemma, hos kunden eller på resande fot. Ändå är kontoret viktigare än någonsin. Det är här vi möter våra kollegor, stämmer av läget och delar med oss av våra idéer och funderingar. I det sociala mötet frigörs värdefull energi och kreativitet. För att de nya, flexibla arbetsplatserna ska bli effektiva krävs noggrann planering. Bra belysning är avgörande för att medarbetarna ska trivas och prestera. Därför har vi utvecklat en ny generation kostnadseffek- 2

3 1 Skriva Det ringer! 2 3 Planera med LED och ljusstyrning tiva LED-armaturer för kontoret. Med fokus på god visuell komfort och miljömässig och ekonomisk hållbarhet har vi skapat framtidssäker belysning som kan utvecklas med arbetssättet. Ett brett sortiment armaturer gör det enkelt att belysningsplanera för kontorets alla funktioner från styrelserummet till garaget, från exklusivt till bra baslösningar. Välkommen att se kontoret i nytt ljus! För att få en riktigt bra LED-lösning ska vi självklart även planera med ljusstyrning. I exemplen har vi med staplar som visar vad rummet förbrukar med konventionella ljuskällor som referens (100 %). Vi jämför detta med konventionella ljuskällor med styrning och med LED med styrning. Siffrorna som anges är besparingen i procent. Vad vi inte tagit med i jämförelsen är underhållskostnaden med ljuskällebyten så även där har vi fördel LED! 3

4 1 2 3 Energibesparingspotential i entréer 1. T5-/kompaktlysrörsarmaturer utan styrning. 2. T5-/kompaktlysrörsarmaturer med dagsljusoch konstantljusstyrning besparing 30 %. 3. LED-armatur med dagsljus- och konstantljusstyrning besparing 68 %. Ett välkomnande rum för jobb och informella möten Första intrycket! En generös yta med flexibla miljömöbler ger många användningsmöjligheter. Här kan gäster slå sig ner och vänta, medarbetarna kan göra informella överlämningar till kollegor, kunder och leverantörer, kolla mejl eller ta ett telefonsamtal. Kanske en After Work? Pendlade Tibi-armaturer understryker arkitekturen och den generösa takhöjden. Armaturerna är designobjekt som fyller sin funktion även när de inte är tända. 4

5 5

6 1 2 3 Energibesparingspotential i storkontor 1. T5-/kompaktlysrörsarmaturer utan styrning. 2. T5-/kompaktlysrörsarmaturer med dagsljus-, närvaro- och konstantljusstyrning besparing 31%. 3. LED-armatur med dagsljus-, närvaro och konstantljusstyrning besparing 42 %. Öppen kontorsmiljö Längst in i lokalen finns ett öppet kontor. En pendlad Combilume med direkt/indirekt ljus över varje arbetsplats ger ett bra arbetsljus samtidigt som väggar och tak får ett behagligt omfältsljus. Armaturernas storlek är anpassade för de nya, mindre arbetsborden. Väggarna får extra ljus med hjälp av Pleiad Wallwasher G3. Omfältsljuset bidrar till att stimulera vakenhet och välbefinnande och är ett sätt att förstärka rumsligheten i det öppna kontorslandskapet. 6

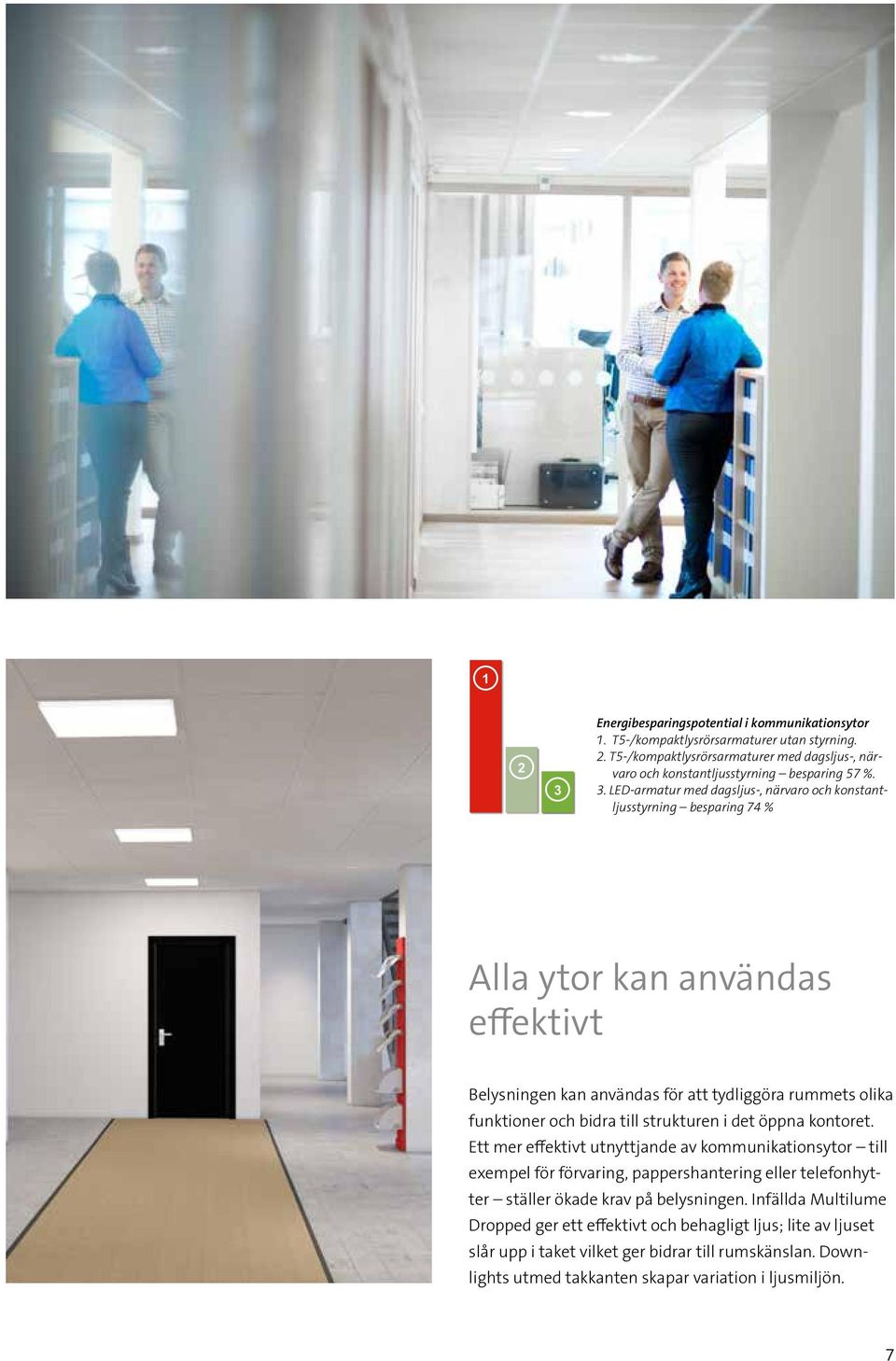

7 1 2 3 Energibesparingspotential i kommunikationsytor 1. T5-/kompaktlysrörsarmaturer utan styrning. 2. T5-/kompaktlysrörsarmaturer med dagsljus-, närvaro och konstantljusstyrning besparing 57 %. 3. LED-armatur med dagsljus-, närvaro och konstantljusstyrning besparing 74 % Alla ytor kan användas effektivt Belysningen kan användas för att tydliggöra rummets olika funktioner och bidra till strukturen i det öppna kontoret. Ett mer effektivt utnyttjande av kommunikationsytor till exempel för förvaring, pappershantering eller telefonhytter ställer ökade krav på belysningen. Infällda Multilume Dropped ger ett effektivt och behagligt ljus; lite av ljuset slår upp i taket vilket ger bidrar till rumskänslan. Downlights utmed takkanten skapar variation i ljusmiljön. 7

8 1 2 3 Energibesparingspotential i individuella kontor 1. T5-/kompaktlysrörsarmaturer utan styrning. 2. T5-/kompaktlysrörsarmaturer med dagsljus-, närvaro och konstantljusstyrning besparing 66 %. 3. LED-armatur med dagsljus-, närvaro och konstantljusstyrning besparing 71 %. Plats för fokus och koncentration Cellkontoret är ljussatt för hög visuell komfort. En pendlad Combilume med direkt/indirekt ljus ger ett bra arbetsljus på bordet och ett behagligt omfältsljus som reflekteras från taket och fondväggen. Pleiad Wallwasher G3 ljussätter motstående vägg och skapar en varierad ljusmiljö som stimulerar vakenhet och effektivitet. 8

9 1 2 3 Energibesparingspotential i små konferensrum 1. T5-armaturer utan styrning. 2. T5-armaturer med dagsljus-, närvaro- och konstantljusstyrning besparing 62 %. 3. LED-armatur med dagsljus-, närvaro- och konstantljusstyrning besparing 79 % Det lilla rummet för smarta möten Ett mindre konferensrum som har ljussatts speciellt med tanke på videomöten och bildvisning. Infällda Indigo LED med sin sekundärreflektor ger ett bra allmänljus, minskar risken för skuggor och framhäver mötesdeltagarnas ansikten. Ljusplaneringen med Indigo LED gör inredningen oberoende av armaturplacering och rummet kan enkelt möbleras om utan att den visuella komforten påverkas. 9

10 En kreativ bubbla Längst in i lokalen finns ett rum för kreativitet. Här krävs belysning som snabbt kan ställas om från stämningsljus till fullt arbetsljus. Centralt placerad hänger en Tibi som ger ett behagligt ljus på väggar och tak. Armaturens design gör det möjligt att leka med upphängningen utan risk för bländning. För att skapa ytterligare dynamik har vi ljussatt väggarna med Pleiad Wallwasher G Energibesparingspotential i det kreativa rummet 1. Kompaktlysrörsarmaturer utan styrning. 2. Kompaktlysrörsarmaturer med närvarostyrning besparing 50 %. 3. LED-armatur med närvarostyrning besparing 60 %. 10

11 Stundens allvar! Ett stort, representativt konferensrum för mer officiella kundmöten och styrelsemöten. Det stora konferensbordets centrala plats understryks av två Freedomlinjer som tvinnar sig runt varandra och följer bordet i hela dess längd. Infällda Pleiad Evo utmed väggarna bidrar till ökad rumslighet och visuell komfort. Variationen i ljussättningen hjälper mötesdeltagarna att hålla sig alerta även under långa dragningar Energibesparingspotential i individuella kontor 1. T5-/kompaktlysrörsarmaturer utan styrning. 2. T5-/kompaktlysrörsarmaturer med frånvarostyrning besparing 50 %. 3. LED-armatur med frånvarostyrning besparing 50 %. 11

12 1 2 3 Energibesparingspotential i allaktivitetsytor 1. T5-/kompaktlysrörsarmaturer utan styrning. 2. T5-/kompaktlysrörsarmaturer med närvarostyrning besparing 25 %. 3. LED-armatur med närvarostyrning besparing 60 %. 12

13 Stora öppna ytor för arbete och möten En stor, öppen kontorsyta som kombinerar sociala funktioner med möjligheter till arbete individuellt eller i grupp. Två sittgrupper med höga ryggar bildar små konferensrum som accentueras av pendlade armaturer i klustermontage som förstärker känslan av rum i rummet. Armaturklustren kan dimmas från sittgrupperna med hänsyn till arbetsuppgiften. För arbete, möten eller fikapauser erbjuds bord i olika höjder, för stående eller sittande arbete. Pendlade Tibi ger ett bra, bländfritt arbetsljus samtidigt som de ljussätter taket. Frånvaron av naturligt ljus långt in i huset kompenseras av väggmonterade Combilume som förstärker dagsljuskänslan och håller koncentrationen uppe. En kreativ placering på väggarna bidrar till att skapa dynamik och väcka intresse. Längst bort i rummet finns fler flexibla arbetsplatser ljussatta med en rektangel av pendlade Notor LED. Utmed entresolplanets kant sitter downlights för att förstärka riktningen i rummet. 13

14 1 2 3 Energibesparingspotential i garage 1. T5-armaturer utan styrning. 2. T5-armaturer med närvarostyrning besparing 90 %. 3. LED-armatur med närvarostyrning besparing 94 %. Snabb och säker parkering Garaget är också del av kontorets utformning. Ljuset har en rumsskapande funktion och bidrar till en ökad trygghetskänsla. Med LED-belysning och en anpassad styrning blir det möjligt att få bra ljusnivå och samtidigt hushålla med energin. Garaget kan till exempel delas in i olika zoner där ljuset dimmas ned eller släcks helt när ingen vistas där. Här visar vi två exempel en mer traditionell med Allfive LED eller ett nytänkande alternativ där Parcare i två olika modeller ger både ljus på golv och vägg. 14

15 1 2 3 Energibesparingspotential i toaletter 1. T5-/kompaktlysrörsarmaturer utan styrning. 2. T5-/kompaktlysrörsarmaturer med närvarostyrning besparing 90 %. 3. LED-armatur med närvarostyrning besparing 92 %. Ljust och fräscht Bra ljussatta hygienutrymmen bidrar till ett fräscht utrymme som är lätt att underhålla och trevligt att besöka. Rundstrålande Tibi tak ger ett ljus även på tak och väggar och definierar rummet. Shine över handfaten ger också ljus på tak och vägg och vi kan se oss själva i ett tydligt och behagligt ljus utan bländning. 15

16 Belysningen i det aktivitetsbaserade kontoret Kommunikations- och kunskapssamhället har påverkat kontoren rent fysiskt. Företag drar ner på kontorsyta och erbjuder sina medarbetare att jobba mer flexibelt. I det aktivitetsbaserade kontoret finns inga fasta arbetsplatser. Alla väljer den plats som passar för aktiviteten. Kontoren planeras med utgångspunkt i öppna ytor som kompletteras av avskilda rum. För att medarbetarna ska trivas och vara effektiva krävs en komplex planering med möjlighet till såväl kommunikation och social samvaro som koncentration och mer formella möten. De olika platserna utformas så att de snabbt och enkelt kan anpassas efter aktuella behov. Det här ställer nya krav på belysningsplaneringen. Eftersom användningen av ytan effektiviseras ökar också behovet av bra, bländfri belysning i alla ytor. Med nya LEDarmaturer blir det möjligt att skapa en god visuell komfort och bra ljusnivåer med bibehållen energieffektivitet. Tänk på det här: Användaren bör ha möjlighet att påverka belysningen. Ljusbehovet är individuellt och förändras med åldern. Använd belysningen för att tydliggöra ytornas olika funktioner och ge rummet struktur. Funktionerna kan stöttas av programmerade scenarion för olika armaturgrupper. Pendlade armaturer i anslutning till arbetsplatser ger bra ljus på arbetsytorna. Det är också mer energieffektivt än ren allmänbelysning eftersom ljuset är direkt relaterad till uppgiften. Tekniken är en viktig del och en förutsättning för aktivitetsbaserade kontor. Belysningen ska inte reflekteras i skärmar och mötesrum bör ljusplaneras speciellt med tanke på videokonferenser. 16

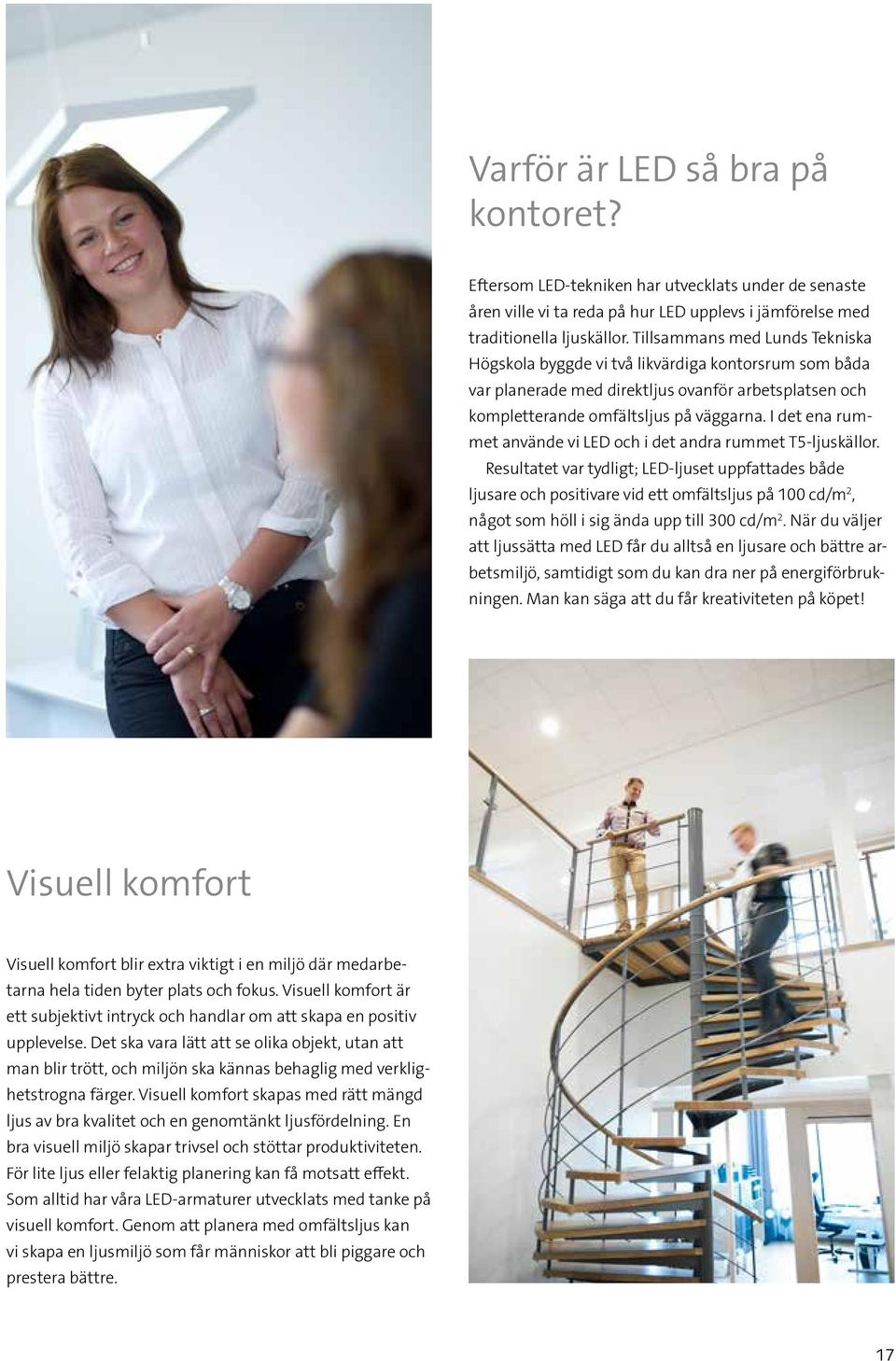

17 Varför är LED så bra på kontoret? Eftersom LED-tekniken har utvecklats under de senaste åren ville vi ta reda på hur LED upplevs i jämförelse med traditionella ljuskällor. Tillsammans med Lunds Tekniska Högskola byggde vi två likvärdiga kontorsrum som båda var planerade med direktljus ovanför arbetsplatsen och kompletterande omfältsljus på väggarna. I det ena rummet använde vi LED och i det andra rummet T5-ljuskällor. Resultatet var tydligt; LED-ljuset uppfattades både ljusare och positivare vid ett omfältsljus på 100 cd/m 2, något som höll i sig ända upp till 300 cd/m 2. När du väljer att ljussätta med LED får du alltså en ljusare och bättre arbetsmiljö, samtidigt som du kan dra ner på energiförbrukningen. Man kan säga att du får kreativiteten på köpet! Visuell komfort Visuell komfort blir extra viktigt i en miljö där medarbetarna hela tiden byter plats och fokus. Visuell komfort är ett subjektivt intryck och handlar om att skapa en positiv upplevelse. Det ska vara lätt att se olika objekt, utan att man blir trött, och miljön ska kännas behaglig med verklighetstrogna färger. Visuell komfort skapas med rätt mängd ljus av bra kvalitet och en genomtänkt ljusfördelning. En bra visuell miljö skapar trivsel och stöttar produktiviteten. För lite ljus eller felaktig planering kan få motsatt effekt. Som alltid har våra LED-armaturer utvecklats med tanke på visuell komfort. Genom att planera med omfältsljus kan vi skapa en ljusmiljö som får människor att bli piggare och prestera bättre. 17

18 Combilume Combilume är en produktfamilj med många varianter avsedd för spännande ljussättningar. LED-tekniken ger en energieffektiv lösning och de stora, jämnt lysande ytorna ger en ljusupplevelse med människa och välbefinnande i fokus. Den tydliga designen med det lite kantiga intrycket ger en armatur passande till dagens moderna kontor. I Combilume är LED-tekniken verkligen i sitt esse. Med en modern ljusteknik av sidoemitterade ljusdioder skapas behagliga jämna ytor för såväl den enskilda kontorsarbetsplatsen som i det stora rummet. Det gör Combilume till den kreativa armaturen för hela projektet. combilume direkt/indirekt är en spännande, nytänkande variant som frångår traditionen. Länge har lysrörens längd styrt storleken på armaturerna men med tanke på att morgondagens kontor blir trängre och skrivborden mindre har vi gjort armaturen i ett lite annorlunda format. combilume direkt är en pendlad variant med enbart direkt ljus och finns i storleksalternativen eller Som tillbehör finns en koppling för att montera armaturerna i en spännande kluster-lösning. combilume tak finns liksom Combilume Direkt i storleksalternativen eller Den låga höjden av bara 36 mm gör den till ett lämpligt val där man kanske inte kan fälla in armaturer på grund av takets yta eller beskaffenhet. I gaveln finns möjlighet att komma in med utanpåliggande anslutningsledning. combilume vägg finns i storleksalternativen eller I Combilume vägg har vi dragit ner ljusflödet för att skapa en bländfri armaturlösning. Kombinera olika storlekar och skapa spännande formationer. 18

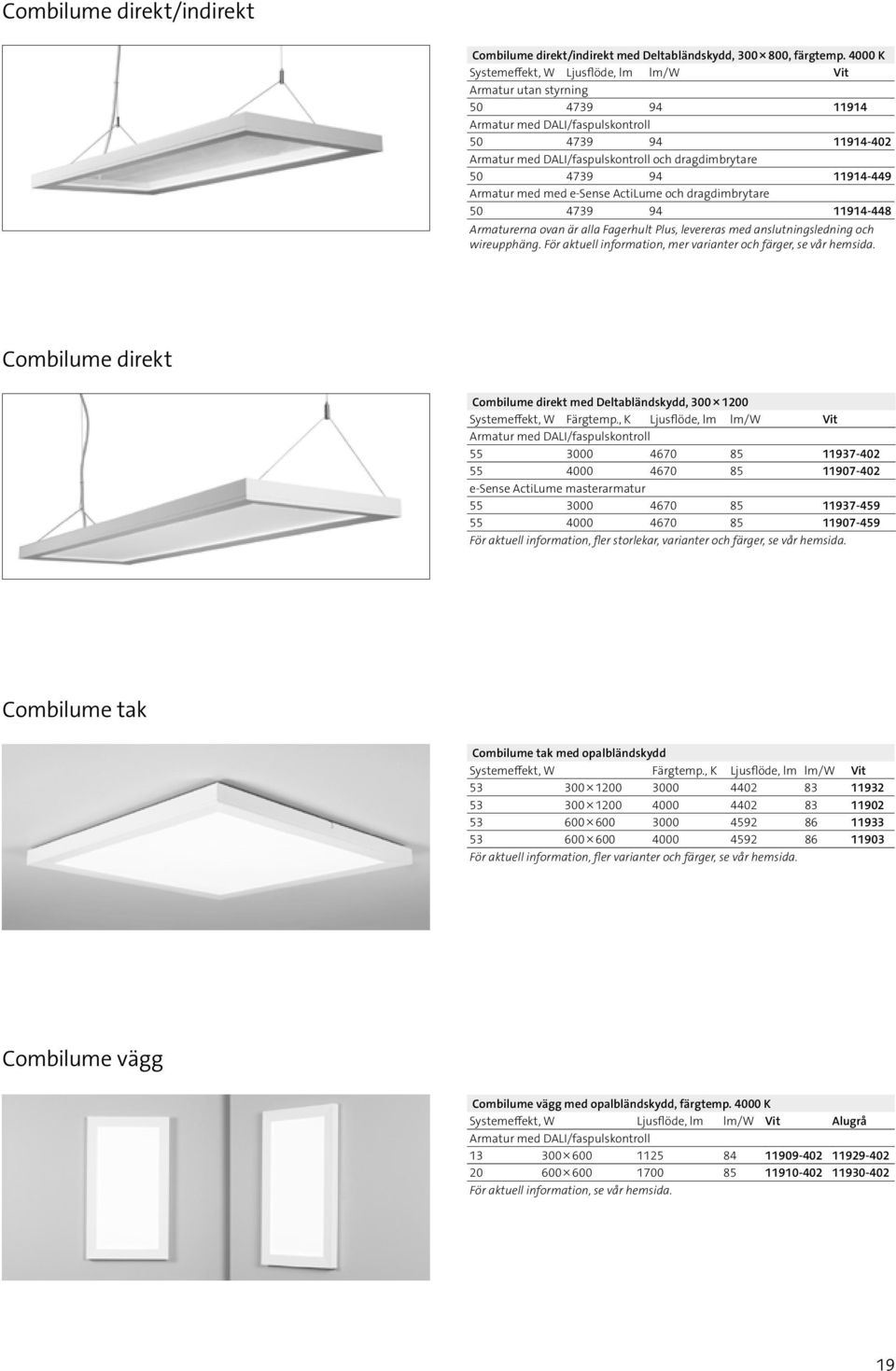

19 Combilume direkt/indirekt Combilume direkt/indirekt med Deltabländskydd, , färgtemp K Systemeffekt, W Ljusflöde, lm lm/w Vit Armatur utan styrning Armatur med DALI/faspulskontroll Armatur med DALI/faspulskontroll och dragdimbrytare Armatur med med e-sense ActiLume och dragdimbrytare Armaturerna ovan är alla Fagerhult Plus, levereras med anslutningsledning och wireupphäng. För aktuell information, mer varianter och färger, se vår hemsida. Combilume direkt Combilume direkt med Deltabländskydd, Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w Vit Armatur med DALI/faspulskontroll e-sense ActiLume masterarmatur För aktuell information, fler storlekar, varianter och färger, se vår hemsida. Combilume tak Combilume tak med opalbländskydd Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w Vit För aktuell information, fler varianter och färger, se vår hemsida. Combilume vägg Combilume vägg med opalbländskydd, färgtemp K Systemeffekt, W Ljusflöde, lm lm/w Vit Alugrå Armatur med DALI/faspulskontroll För aktuell information, se vår hemsida. 19

20 Multilume Multilume är en produktfamilj med många uttryck och personligheter. Utvecklad med belysningskomforten och ekonomin i fokus. De olika modellerna och uttrycken ger helt nya möjligheter att ljussätta moderna kontorslokaler på ett nytt, spännande sätt. Multilumes jämna arbets- och allmänljus har en utmärkt ljusergonomi som alltid är uppdaterad med den senaste LED-tekniken. Välj från olika lumenpaket och få en skräddarsydd ljusnivå för projektet. Kombinera med ljusstyrning och du har ett riktigt hållbart kontorsljus. multilume flat är den klassiska varianten med en jämn plan yta som följer takytan vilket ger ett stilrent och diskret uttryck. Opal eller mikroprismatiskt Deltabländskydd ger dig som belysningsplanerar valet. multilume flow är istället en illusion för ögat, sedd på nära håll underifrån verkar armaturen helt jämn och kvadratisk men sedd på håll byter armaturen skepnad och ljuset verkar att flyta ut ur armaturen. multilume edge är en variant på temat från Multilume Flow men istället för runda, mjuka former kännetecknas den av skarpt avgränsade ytor. multilume dropped personifieras av en jämn yta som sänker sig ner från taket, vilket ger spännande effekter och ett behagligt omfältsljus. 20

21 Multilume Dropped Multilume Dropped, för synlig bärprofil, med opalbländskydd Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w Armatur med DALI/faspulskontroll Armatur utan styrning, med 2,5 m anslutningsledning och stickpropp För aktuell information, se vår hemsida. Multilume Edge Multilume Edge, för synlig bärprofil, med opalbländskydd Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w Armatur med DALI/faspulskontroll Armatur utan styrning, med 2,5 m anslutningsledning och stickpropp För aktuell information, se vår hemsida. Multilume Flow Multilume Flow, för synlig bärprofil, med opalbländskydd Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w Armatur med DALI/faspulskontroll Armatur utan styrning, med 2,5 m anslutningsledning och stickpropp För aktuell information, se vår hemsida. Multilume Flat Multilume Flat, för synlig bärprofil, med Deltabländskydd Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w Armatur med DALI/faspulskontroll Armatur utan styrning, med 2,5 m anslutningsledning och stickpropp För aktuell information, se vår hemsida. 21

22 Clarico Den tunna, mjuka och uttrycksfulla formen ger en ny vinkel på den traditionellt infällda belysningen. Den tekniska LEDlösningen är en spännande kombination av en opal yta och ett mikroprismatiskt bländskydd som spelar på horisontella och vertikala linjer. Det gör att armaturen kan sprida sitt behagliga ljus från olika vinklar och även åstadkomma det eftertraktade omfältsljuset. Clarico Up Clarico Down Clarico Up Systemeffekt, W Modul Färgtemp., K Ljusflöde, lm lm/w Synlig bärprofil (VTB) Dold bärprofil (HB)/D-kant, symmetrisk infästning takplatta För aktuell information, se vår hemsida. Clarico Down Systemeffekt, W Modul Färgtemp., K Ljusflöde, lm lm/w Synlig bärprofil (VTB) Dold bärprofil (HB)/D-kant, symmetrisk infästning takplatta För aktuell information, se vår hemsida. 22

23 Indigo LED Indigo LED förenar energi effektivitet i LED med god ljuskomfort. Den rena, enkla designen talar ett tydligt språk och kombination av direkt och indirekt ljus skapar komfortabla och bländfria arbetsmiljöer med en stor andel omfältsljus på väggarna. Den fasade övergången mellan sekundärreflektorn och taket ger Indigo LED ett mjukt visuellt intryck och hela armaturen talar jämnhet och bländfrihet, helt utan störande luminanser. Både indirektljuset som distribueras via sekundärreflektorn och det direkta ljuset passerar opala diffusorer och ger en belysningslösning som upplevs jämn och behaglig. Indigo LED 600 x 600 Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w Synlig bärprofil (VTB) Dold bärprofil (HB)/D-kant, symmetrisk infästning takplatta För aktuell information, se vår hemsida. 23

24 Notor Led Fagerhults klassiska interiörarmatur Notor finns nu också i en LED-version. Armaturen har en enastående jämnhet i kupan och ett högt ljusutbyte och med LED kan vi även erbjuda lysande hörn. Pendlad, takmonterad eller infälld löser Notorfamiljen tillsammans belysningsprojektets alla utmaningar. Notor LED är ännu effektivare armaturer med minimala mått. 24

25 Notor tak/pendel Notor tak/pendel Modullängd Färgtemp., K Systemeffekt, W Ljusflöde, lm lm/w Start/Singel Ramp Rak armatur Lysande hörn Höger * Vänster * * Enbart för pendelmontage och i slutna system. För aktuell information, se vår hemsida. Tillbehör Notor tak/pendel Gavel, anslutningssida/st Gavel med införingshål, anslutningssida/st För övriga tillbehör, se vår hemsida. Notor infälld Notor infälld, Opal flush Modullängd Färgtemp., K Systemeffekt, W Ljusflöde, lm lm/w Singel Start Ramp * * Lysande hörn Modullängd Färgtemp., K Systemeffekt, W Ljusflöde, lm lm/w * Går ej att montera singel i synligt bärverk (VTB). För aktuell information, se vår hemsida. Notor infälld, Opal dropped Modullängd Färgtemp., K Systemeffekt, W Ljusflöde, lm lm/w Start Singel/Ramp/Avslut * * Lysande hörn Modullängd Färgtemp., K Systemeffekt, W Ljusflöde, lm lm/w * Går ej att montera singel i synligt bärverk (VTB). För aktuell information, se vår hemsida. 25

26 Classic LED I Classic LED kombineras LED-tekniken med ett aktivt Betabländskydd för att skapa en riktig ljusmaskin som uppfyller högt ställda belysningskrav i såväl kontors som skolmiljöer. Ljusfördelningen är 50/50 och det bredstrålande uppljuset ger behagliga takluminanser för att bidra till det viktiga omfältsljuset samtidigt som det väl avskärmade direktljuset ger en bra belysning av arbetsytan. Konstruktionen i extruderad aluminium med aluminiumgavlar ger en stabil armatur samtidigt som det ger möjlighet till variabelt upphängningsavstånd med de skjutbara upphängen som löper i spår i armaturstommen. Classic LED Systemeffekt, W Färgtemp. K Ljusflöde, lm lm/w Vit För aktuell information, se vår hemsida. 26

27 Tibi Tibi kombinerar den klassiska super ellipsformen med LED-tekniken. Pendel- tak eller väggmontage, uttrycket är detsamma och resultatet är en spektakulär bubbla av ljus för allmänbelysning i projektets alla rum, även i entréer och trapphus. Det omfattande modellprogrammet är förberett för flera av marknadens mest funktionella styrsystem. Möjligheten att med samma uttryck kombinera storlekar, modeller och montagesätt ger den kreativa planeraren förutsättningar att skapa krispiga, ljusa belysningslösningar med unik stil och karaktär genom hela projektet. Tibi pendel Tibi pendel 4000 K, svart ring Systemeffekt, W Ljusflöde, lm lm/w Tibi pendel 4000 K, ring i borstad aluminium Systemeffekt, W Ljusflöde, lm lm/w För aktuell information, se vår hemsida. Tibi tak Tibi tak/vägg 4000 K, svart ring Systemeffekt, W Ljusflöde, lm lm/w Tibi tak/vägg 4000 K, ring i borstad aluminium Systemeffekt, W Ljusflöde, lm lm/w För aktuell information, se vår hemsida. 27

28 Freedom Det här är armaturen som inte liknar någon annan! Freedom fungerar som en byggsats, som låter dig teckna dina egna linjer av ljus. Med hjälp av två moduler, en rak och en svängd, byggs armaturen upp för att följa rummets utformning eller en kreativ idé. Men Freedom är inte enbart dekororativ. LED-modulerna, i kombination med avancerad reflektorteknologi, ger ett fullgott allmänljus. Freedom finns svartanodiserad i två olika modeller. Pendel med upp- och nedljus, tak- eller väggmonterad med bara direktljus Freedom, 4000 K Systemeffekt, W Ljusflöde, lm lm/w* 24 Rak, direkt/indirekt ljus Böjd, direkt/indirekt Rak, direktljus Böjd, direktljus * Gäller för ett system bestående av 6 armaturer kopplade mot driver För aktuell information, se vår hemsida. Tillbehör LED-driftdon 150 W/24 V LED PWM 120 W/24 V, dimbar via 1 10 V LED PWM 120 W/24 V, dimbar via DALI st wire och wirefäste för pendelmontage st gavlar Rampbygel, ljusfälla, kabel för rampmontage m anslutningsledning, 2 st ledare m anslutningsledning, 4 st ledare OBS! För ljusreglering av armatur: eller

29 Pleiad Comfort G3 Tredje generationen av Fagerhults Pleiad är en komplett serie med sju armaturer. De är helt utvecklade för LED och anpassade för att alltid kunna förses med den senaste LED-teknologin. Pleiad är en modern klassiker som återfinns i byggnader över hela världen och ger ljusa miljöer där människor trivs att vistas och arbeta. Pleiad Comfort G3 Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w Reflektor Bredstrålande Blank Matt Blank Matt Blank Matt Blank Matt Blank Matt Blank Matt Blank Matt Medelstrålande Matt Matt Matt Matt Matt Matt För aktuell information, se vår hemsida. 29

30 Pleiad Wallwasher G3 En wallwasher har sin givna plats i kontor, entréer och andra offentliga rum. Pleiad Wallwasher G3 harmonierar med övriga downlights i rummet men ger också möjlighet att skapa en mer dynamisk ljussättning. Pleiad Wallwasher G3 Systemeffekt, W Färgtemp., K Ljusflöde, lm, lm lm/w För aktuell information, se vår hemsida. Pleiad Evo Pleiad Evo är det senaste tillskottet i Fagerhults framgångsrika Pleiad familj. Som alltid hos Pleiad ligger fokus på ljusbehandling, snabb installation och effektivitet ur både energi- och kostnadssynpunkt. LED är överlägset när det kommer till både energi- och kostnadseffektivitet och därför högintressant för downlights med långa brinntider i t.ex. entréer, kontor och korridorer. Pleiad Evo Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w Reflektor Blank Matt Blank Matt Blank Matt Blank Matt För aktuell information, se vår hemsida. 30

31 AllFive LED AllFive LED är en universalarmatur som passar lika bra i garage och kulvertar som i tvättstugor och kök. Den nätta och genomtänkta designen döljer att detta är en armatur som har utvecklats för industriellt bruk och som tål fukt och påfrestningar. AllFive LED är ett mycket energieffektivt alternativ. Allfive LED med klar kupa (standard) Systemeffekt, W Längd Färgtemp., K Ljusflöde, lm lm/w För aktuell information, se vår hemsida. Flöde och effektivitet med opal diffusor (tillbehör) Systemeffekt, W Längd Färgtemp., K Ljusflöde, lm lm/w För aktuell information, se vår hemsida. Tillbehör Opal diffusor 600 mm Opal diffusor 1200 mm För övriga tillbehör, se vår hemsida. 31

32 Parcare Parcare är ett nytt rumsskapande armaturkoncept för garage som bygger på en kombination av takmonterade armaturer och wallwasher. Takarmaturen har funktionen av en ljusbrunn som för tankarna till lanterniner och dagsljusinsläpp. Wallwashern monteras i taket och distribuerar ljus mot väggen. Därmed definieras rummet på ett tydligt sätt och upplevs ljusare och mer välkomnande. En genomtänkt design kombinerar hög IP-klassning och ett robust utförande med ett välkomnande och stilrent formspråk. Vår tanke har varit att skapa en högfunktionell armatur som uppfyller industriella krav, men som till sitt yttre påminner om en inredningsarmatur. Parcare tak Parcare tak Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w För aktuell information, se vår hemsida. Parcare wallwasher Parcare wallwasher Systemeffekt, W Färgtemp., K Ljusflöde, lm lm/w För aktuell information, se vår hemsida. 32

33 Shine Shine är en badrumsarmatur med ren och nätt design utan synliga skruvar. Placerad över badrumsspegeln ger Shine intrycket av en nätt lysande skiva som nästintill växer ut från väggen. När armaturen är släckt är akrylskivan genomskinlig, men när ljuset släpps på ökar skivans opacitet. Med en modern teknik av sidoemitterat ljus kombinerat med både upp- och nedljus skapas behagliga jämna lysande ytor som inte bländar. Shine Systemeffekt, W Längd, mm Färgtemp., K Ljusflöde, Im Im/W För aktuell information, se vår hemsida. 33
