1 S Ä S O N G / TEKNISKA SPECIFIKATIONER

2 DELINTEGRERADE: PROFA T TEKNISKA SPECIFIKATIONER 675 SB 695 EB 695 HB 720 EB 720 QB 725 QB 730 EB Motor 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) Motorer (tillval) 110 kw/150 hk 130 kw/180 hk 110 kw/150 hk 130 kw/180 hk 110 kw/150 hk 130 kw/180 hk 110 kw/150 hk 130 kw/180 hk 110 kw/150 hk 130 kw/180 hk 110 kw/150 hk 130 kw/180 hk 110 kw/150 hk 130 kw/180 hk GRUNDFORDON Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Chassi Fiat CCS-djupram med en spårvidd på mm Fiat CCS-djupram med en spårvidd på mm Fiat CCS-djupram med en spårvidd på mm Fiat CCS-djupram med en spårvidd på mm Fiat CCS-djupram med en spårvidd på mm Fiat CCS-djupram med en spårvidd på mm Fiat CCS-djupram med en spårvidd på mm MÅTT OCH VIKTER Höjd på dubbelgolv cm Lastkapacitet i det bakre förvaringsutrymmet L Storlek på klafflucka bak cm 85x70 85x115 85x115 80x115 80x115 80x115 85x55 Axelavstånd m 4,04 4,04 4,04 4,04 4,04 4,04 4,04 Däck 225/75 R16CP 225/75 R16CP 225/75 R16CP 225/75 R16CP 225/75 R16CP 225/75 R16CP 225/75 R16CP Tekniskt tillåten totalvikt i lastat / (tillval) // // / (tillval) // 4.250// / (tillval) // // / (tillval) // // / (tillval) // // / (tillval) // / (tillval) // kg skick (tillval) (tillval) (tillval) (tillval) (tillval) (tillval) (tillval) Vikt i körklart skick 1) kg // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) Släplast, bromsat 2) kg // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) Total längd m 6,99 6,99 6,99 7,41 7,41 7,41 7,41 Total bredd m 2,32 2,32 2,32 2,32 2,32 2,32 2,32 Total höjd inkl. takfönster m 2,86 2,86 2,86 2,86 2,86 2,86 2,86 Innerbredd m 2,17 2,17 2,17 2,17 2,17 2,17 2,17 Ståhöjd m 1,98 1,98 1,98 1,98 1,98 1,98 1,98 Mått främre sidosittgrupp cm 115x x x x x x x105 Ombyggnad av sittgrupp till säng 3) cm 200x x x x x x x115 Mått uppfällbar säng cm 195x x80, 185x80 190x x83, 184x83 190x x x 77, 189 x 77 Mått längsgående bänk cm 110x65 55x65 55x65 55x65 55x65 55x65 55x65 Sovplatser 2/4 (tillval) 2/4 (tillval) 2/4 (tillval) 2/4 (tillval) 2/4 (tillval) 2/3 (tillval) 2/4 (tillval) Tillåtet antal personer 4 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 3-punktsbälten totalt Karmfönster med myggnät Antal serviceluckor Väggtjocklek väggar, tak, golv mm 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 Färskvatten-/avloppsvattentank L 140 (25)*** / (25)*** / (25)*** / (25)*** / (25)*** / (25)*** / (25)*** /100 Batterikapacitet Ah 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel Kylskåp L Eura Mobil 2017/2018 1) Vikt i körklart skick enligt förordning EU nr 1230/2012: Fordon med standardutrustning i enlighet med tillverkarens specifikationer, 90 % av påfyllningsmängden för bränsle, vatten vid normal körning och gas (aluminiumgasflaska), utan specialutrustning 2) Beakta ekipagevikten 3) Ej i kombination med klädskåp 6470 istället för enkelstol* Endast med bälten mot körriktningen ** Endast med bälten mot körriktningen och 40 H-chassi *** Vattenmängd vid normal körning. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l **** Endast i kombination med 40 H-chassi

3 STANDARDUTRUSTNING/UTRUSTNINGSPAKET CHASSI Motor på 130 hk CCS (spårvidd 1 790mm) ABS Ramförlängning Krockkudde för förare/ frampassagerare Fix and Go reparationssats Varselljus 16" hjul ESP inkl. Traction+ & Hill-Descentkontroll FÖRARHYTT Kåpa i glasfiberförstärkt plast, isolerad med stora förvaringsytor Strömlinjeformade sidolister med övergång till karossen Stolar i förarhytten i samma överdragsmaterial som de i bodelen KAROSS Genomgående dubbelgolv i lättviktsutförande, isolerat och uppvärmt Aluminiumprofil utan köldbrygga för anslutning mellan golv och vägg Golvluckor med fällbart handtag Lättviktsgolvplatta med aluminiumelement Träfria väggar i glasfiberförstärkt plast Dubbelgolv med beläggning i glasfiberförstärkt plast Takkantsprofil i pulverlackerat aluminium med förseglade fogar Taklucka minitakfönster ovanför frontpartiet Robusta karosspaneler i pulverlackerat aluminium Tak, väggar och golv helt i glasfiberförstärkt plast, fullständigt isolerade Väggtjocklek väggar/tak/golv: 30/30/38mm Integrerat dubbelt ingångssteg, isolerat Värmesystem Trumatic Combi 4, Combi 6 vid >7m Seitz-karmfönster med myggnät Serviceluckor med dubbel tätning, isolerat inlägg och självstängande lås En nyckel för hela karossen Ovanskåp med förstärkning av aluminiumprofiler Ljuddämpning på luckorna i ovanskåpen Stora baklyktor i modern design Ytterbelysning Genomgående dubbelgolv i lättviktsutförande, isolerat och uppvärmt Golvbeläggning i PVC med stegljudsisolering Tak, väggar och golv helt i glasfiberförstärkt plast, fullständigt isolerade Elektriska ytterspeglar Farthållare med hastighetsbegränsning Captain-chair-stolar med dubbla armstöd och nackstöd för förare och frampassagerare Ringtryckssensorer Matta i förarhytten Stötfångare i samma lack som chassit Kylargrill i svart pianolack Strålkastare med svart ram LED-varselljus 16 alufälgar Instrumentbräda med kromringar Extra bred karossdörr med fönster och sopkorg BODEL Interiör Chalet eller Navarra (tillval) Stor soffa med längsgående soffa Överdrag: Cali, Sofia, Borneo, Dara, Roma, Bari, Pisa, läder beige, läder grå Bord med vridbart skjutbeslag 360 Tvåfärgad möbeldekor Luckor i ovanskåp med tryckfjäderlås och kontrastfärgade textilapplikationer Bodel med dekorelement och väggfickor i läderimitation Extrasäng för 2 personer som tillval (beroende på planlösning) Kallskumsmadrass med 7 zoner Minitakfönster ovanför baksängen Stämningsbelysning KÖK Kök i Flow-Line-design med ergonomisk arbetsplatta Sömlös övergång mellan köksfront och soffa på modeller med vinkelkök Välvd köksfront Kylskåp 112 l // 140 l upp till 175 l beroende på planlösning Spis med tre gasplattor med elektrisk antändning, glasskydd och stor arbetsyta I Skandinavien-utrustningen ingår: Tak Panoramaglastak Sun Roof Taklucka takfönster Myggnät för karossdörr Mörkläggningssystem för förarhytt (vindruta och sidorutor) Karossdörr med centrallås Automatisk klimatanläggning Ratt med reglage Ratt och växelspaksknopp i läder Moniceiver med navigation och backkamerasystem (dubbelöga) Utdragslådor med automatisk indragning och soft-stop, rullskena i metall Djupa ovanskåp; indelade, med sarg Kontrastfärgade ovanskåp Extra breda lådor Vattenkran med vridbar, droppfri pip TVÄTTRUM Centralt tvättrum i P 695 HB och P 695 EB med integrerad dusch Tvättrum i bakpartiet med integrerad duschkabin på P 675 SB Separat dusch P 720 QB, P 720 EB, 730 EB, P 725 QB Förvaringsskåp och spegel Stor rulltank för kassettoalett 230 V-uttag VATTENINSTALLATION Färskvattensystem i flexibelt, styvt plastmaterial System med fasta rör för avloppsvatten Isolerad och uppvärmd färskvattentank på 140 l i dubbelgolvet 2 tömningsventiler för färskvattensystemet Avloppsvattentank på 100 l i undergolvet (isolerad och uppvärmd Termogardin (isolering runt hela förarhytten inkl. golvisolering) Avloppsvattentank, isolerad och uppvärmd Värmesystem Combi 6 EH (utom på WWversion) Duo Control med fjärrindikering, Eis-Ex och krocksensor Solvärmesystem 2 x 90 W Värmeväxlare för Truma-värmare höjdjusterbar baksäng i planlösningen QB med Arctic-paketet (tillval)) Armaturer med keramiska patroner Sifoner som motverkar luktbildning Motsvarar minst den tekniska standarden från 3/2009 (direktiv 2002/72/EG) Tryckvattenpump ELINSTALLATION Lättåtkomlig elcentral under frampassagerarstolen Gelbatteri 80 Ah Bord-Control-panel med separata mätare för vatten, batteri- och laddspänning LED-läslampor med äkta glas Ljusbrytarsystem med samma funktion som i hemmet Taklampa med dubbelfunktion: normal belysning och/eller LED-belysning Antal vägguttag 230V: 3 Antal vägguttag 12V: 1 Laddare 17A PREMIUM- FÖRDELAR Utökad standardutrustning på Profila T. Mervärde för mer körglädje. Karossdörr med fönster och sopkorg Minitakfönster ovanför baksängen Stämningsbelysning 16-tums hjul Ytterbelysning 230 V-uttag i tvättrummet Värmesystem Combi 6 på fordon > 7 m Krockkudde för frampassageraren Traction med Hill-Descent-Control Premium Plus-utrustning Ljuddämpade rullgardiner (Seitz komfortrullgardiner) Dimbar stämningsbelysning Belyst ingångsområde med förvaringsalternativ Alla underskåp i köket är utrustade med utdragslådor istället för luckor Underbelyst arbetsplatta för belysning av kökslådorna Skydd för diskbänken med tvådelad skärbräda Komfortregndusch med belysning bakom duschpelaren (beroende på planlösning) Duschgaller i tvättrummet Planlösningar med enkelsängar med uppställbar ribbotten och utdrag för ombyggnad till dubbelsäng Sänggavel med stämningsbelysning USB-port för laddning av mobila enheter Garagenedsänkning med isolerad tank (beroende på planlösning) Fästskena och bälten för bakre garage 3,5 t * Vattenmängd vid normal körning 25 l. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l. ** jämfört med summan av de enskilda positionerna Eura Mobil 2017/2018 3

4 DELINTEGRERADE: PROFA RS TEKNISKA SPECIFIKATIONER 675 SB 695 EB 695 HB 695 QB 720 EB 720 QB 725 QB 730 EB Motor 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) Motorer (tillval) 110 kw/150 hk, 110 kw/150 hk 110 kw/150 hk, 110 kw/150 hk, 110 kw/150 hk, 110 kw/150 hk, 110 kw/150 hk, 110 kw/150 hk, 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk GRUNDFORDON Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Chassi Fiat CCS-djupram med Fiat CCS-djupram med Fiat CCS-djupram med Fiat CCS-djupram med Fiat CCS-djupram med Fiat CCS-djupram med Fiat CCS-djupram med Fiat CCS-djupram med en spårvidd på mm en spårvidd på mm en spårvidd på mm en spårvidd på mm en spårvidd på mm en spårvidd på mm en spårvidd på mm en spårvidd på mm Dieseltank L MÅTT OCH VIKTER Höjd på dubbelgolv cm Lastkapacitet i det bakre förvaringsutrymmet L /1.500 (tillval) /1.500 (tillval) 1.200/1.500 (tillval) Storlek på klafflucka bak cm 85x70 85x115 85x115 80x95/80x115 (tillval) 80x115 80x95/80x115 (tillval) 80x95/80x115 (tillval) 85x55 Axelavstånd m 4,04 4,04 1,04 4,04 4,04 4,04 4,04 4,04 Däck 225/75 R16CP 225/75 R16CP 225/75R16CP 225/75 R16CP 225/75 R16CP 225/75 R16CP 225/75 R16CP 225/75 R16CP Tekniskt tillåten totalvikt i lastat skick kg / (tillval) // / (tillval) // / (tillval) // / (tillval) // / (tillval) // / (tillval) // / (tillval) // / (tillval) // // (tillval) (tillval) // (tillval) (Tillval) // (tillval) // (tillval) (Tillval) (Tillval) Vikt i körklart skick 1) // // // // // // // // Släplast, bromsat 2) kg // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) Total längd m 6,99 6,99 6,99 7,09 7,41 7,41 7,41 7,41 Total bredd m 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 Total höjd m 2,89 2,86 2,89 2,89 2,89 2,89 2,89 2,89 Innerbredd m 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 Ståhöjd m 1,98 1,98 1,98 1,98 1,98 1,98 1,98 1,98 Mått främre sidosittgrupp cm 139x x x x x x x x105 Ombyggnad av sittgrupp till säng 3) cm 200x x x x x x x x115 Mått uppfällbar säng cm 195x x80, 185x80 190x x x83, 184x83 190x x x77, 189x77 Mått uppfällbar säng cm 193x140 93x x x x x x x140 Mått längsgående bänk cm 110x65 55x65 55x65 55x65 55x65 55x65 55x65 55x65 Sovplatser 4 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval Tillåtet antal personer 4 4 (5) tillval 4 (5) tillval 3 (4) (5) tillval 3 (4) (5) tillval 3 (4) (5) tillval 3 (4) (5) tillval 3 (4) (5) tillval 3-punktsbälten totalt Karmfönster med myggnät Antal serviceluckor Väggtjocklek väggar, tak, golv mm 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 Färskvatten-/avloppsvattentank L 140 (25)*** / (25)*** / (25)*** / (25)*** / (25)*** / (25)*** / (25)*** / (25)*** /100 Batterikapacitet Ah 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel Kylskåp L Eura Mobil 2017/2018 1) Vikt i körklart skick enligt förordning EU nr 1230/2012: Fordon med standardutrustning i enlighet med tillverkarens specifikationer, 90 % av påfyllningsmängden för bränsle, vatten vid normal körning och gas (aluminiumgasflaska), utan specialutrustning 2) Beakta ekipagevikten 3) Ej i kombination med klädskåp SA 6470 istället för enkelstol* Endast med bälten mot körriktningen ** Endast med bälten mot körriktningen och 40 H-chassi *** Vattenmängd vid normal körning. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l **** Endast i kombination med 40 H-chassi

5 STANDARDUTRUSTNING/UTRUSTNINGSPAKET PREMIUM- FÖRDELAR CHASSI Motor på 130 hk CCS bredspårsdjupram (spårvidd 1 790mm) ABS Ramförlängning Krockkudde för förare/frampassagerare Fix and Go reparationssats Varselljus 16" hjul ESP inkl. Traction+ & Hill-Descent-kontroll FÖRARHYTT Kåpa i glasfiberförstärkt plast, isolerad med stora förvaringsytor Välvt tak med elegant övergång till karossen Strömlinjeformade sidolister med övergång till karossen Stolar i förarhytten i samma överdragsmaterial som de i bodelen KAROSS Strömlinjeformad högstabil takkassett i glasfiberförstärkt plast för uppfällbar säng i linje med taket Tak i formpressad glasfiberförstärkt plast Genomgående dubbelgolv i lättviktsutförande, isolerat och uppvärmt Nytt ovangolv i lättviktsutförande Aluminiumprofil utan köldbrygga för anslutning mellan golv och vägg Golvluckor med fällbart handtag Lättviktsgolvplatta med aluminiumelement Träfria väggar i glasfiberförstärkt plast Takkantsprofil i pulverlackerat aluminium med förseglade fogar Taklucka minitakfönster ovanför frontpartiet Robusta karosspaneler i pulverlackerat aluminium Tak, väggar och golv helt i glasfiberförstärkt plast, fullständigt isolerade Väggtjocklek väggar/tak/golv: 30/30/38mm Integrerat dubbelt ingångssteg, isolerat Värmesystem Trumatic Combi 4, Combi 6 > 7 m Alde varmvattensystem på 730 EB Seitz-karmfönster med myggnät Serviceluckor med dubbel tätning, isolerat inlägg och självstängande lås En nyckel för hela karossen Extra bred karossdörr med fönster och sopkorg Ovanskåp med förstärkning av aluminiumprofiler Ljuddämpning på luckorna i ovanskåpen Ytterbelysning BODEL Interiör Chalet eller Navarra (tillval) Stor soffa med längsgående soffa Bord med vridbart skjutbeslag 360 Luckor i ovanskåp med tryckfjäderlås och kontrastfärgade textilapplikationer Överdrag: Cali, Sofia, Borneo, Dara, Roma, Como, Pisa, läder beige, läder grå Bodel med dekorelement Extrasäng för 2 personer som tillval Stämningsbelysning Mekaniskt uppfällbar säng; integrerad i taket Kallskumsmadrass med 7 zoner Golvbeläggning i PVC med stegljudsisolering Minitakfönster ovanför baksängen Minitakfönster ovanför den uppfällbara sängen KÖK Kök i Flow-Line-design med ergonomisk arbetsplatta Sömlös övergång mellan köksfront och soffa på modeller med vinkelkök Välvd köksfront Kylskåp 112 l // 140 l upp till 175 l beroende på planlösning Spis med tre gasplattor med elektrisk antändning, glasskydd och stor arbetsyta Utdragslådor med automatisk indragning och soft-stop, rullskena i metall Djupa ovanskåp; indelade, med sarg Extra breda lådor Vattenkran med vridbar, droppfri pip TVÄTTRUM Centralt tvättrum på 695HB med integrerad dusch Separat dusch 695 QB, 720 EB, 720 QB, 725 QB Bakre tvättrum med separat dusch på 730 EB Bänktoalett med fällbar träsittbänk (beroende på planlösning) Förvaringsskåp och spegel Stor rulltank för kassettoalett 230 V-uttag VATTENINSTALLATION Färskvattensystem i flexibelt, styvt plastmaterial System med fasta rör för avloppsvatten Isolerad och uppvärmd färskvattentank på 140 l i dubbelgolvet 2 tömningsventiler för färskvattensystemet Avloppsvattentank på 100 liter i undergolvet (isolerad och uppvärmd med Arctic-paketet) Armaturer med keramiska patroner Sifoner som motverkar luktbildning Motsvarar minst den tekniska standarden från 3/2009 (direktiv 2002/72/EG) Tryckvattenpump ELINSTALLATION Lättåtkomlig elcentral under frampassagerarstolen Gelbatteri 80 Ah Bord-Control-panel med separata mätare för vatten, batteri- och laddspänning Ljusbrytarsystem med samma funktion som i hemmet Taklampa med dubbelfunktion: normal belysning och/eller LED-belysning Antal vägguttag 230V: 3 Antal vägguttag 12V: 1 Laddare 17A Uppfällbar komfortsäng Uppfällbar säng nära taket med förvaringsfack Sängmått 193 x 140 cm Alla ovanskåp i en optisk linje Total höjd endast 2,89 m Ståhöjd 1,98 m under den uppfällbara sängen Premium Plus-utrustning Ljuddämpade rullgardiner (Seitz komfortrullgardiner) Dimbar stämningsbelysning Belyst ingångsområde med förvaringsalternativ Alla underskåp i köket är utrustade med utdragslådor istället för luckor Underbelyst arbetsplatta för belysning av kökslådorna Skydd för diskbänken med tvådelad skärbräda Komfortregndusch med belysning bakom duschpelaren (beroende på planlösning) Duschgaller i tvättrummet Planlösningar med enkelsängar med uppställbar ribbotten och utdrag för ombyggnad till dubbelsäng Sänggavel med stämningsbelysning USB-port för laddning av mobila enheter Fästskena och bälten för bakre garage Garagenedsänkning med isolerad tank (beroende på planlösning) 3,5 t I Skandinavien-utrustningen ingår: Elektriska ytterspeglar Farthållare med hastighetsbegränsning Captain-chair-stolar med dubbla armstöd och nackstöd för förare och frampassagerare Ringtryckssensorer Matta i förarhytten Stötfångare i samma lack som chassit Kylargrill i svart pianolack Strålkastare med svart ram LED-varselljus 16 alufälgar Instrumentbräda med kromringar Tak Panoramaglastak Sun Roof Taklucka takfönster Myggnät för karossdörr Mörkläggningssystem för förarhytt (vindruta och sidorutor) Karossdörr med centrallås Automatisk klimatanläggning Ratt med reglage Ratt och växelspaksknopp i läder Moniceiver med navigation och backkamerasystem (dubbelöga) Termogardin (isolering runt hela förarhytten inkl. golvisolering) Avloppsvattentank, isolerad och uppvärmd Värmesystem Combi 6 EH (utom på WW-version) Duo Control med fjärrindikering, Eis-Ex och krocksensor Solvärmesystem 2 x 90 W Värmeväxlare för Truma-värmare höjdjusterbar baksäng i planlösningen QB Utökad standardutrustning på Profila RS. Mervärde för mer körglädje. Karossdörr med fönster och sopkorg Minitakfönster ovanför baksängen Stämningsbelysning 16-tums hjul Ytterbelysning 230 V-uttag i tvättrummet Värmesystem Combi 6 på fordon > 7 m Krockkudde för frampassageraren Traction + med Hill-Descent-Control * Vattenmängd vid normal körning 25 l. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l. Eura Mobil 2017/2018 5

6 DELINTEGRERADE: TERRESTRA T TEKNISKA SPECIFIKATIONER TT 650 EB TT 670 SB TT 720 EB Motor 110 kw (150 hk) 110 kw (150 hk) 110 kw (150 hk) Motorer (tillval) 130 kw (180 hk) 130 kw (180 hk) 130 kw (180 hk) GRUNDFORDON Ducato Maxi Ducato Maxi Ducato Maxi Chassi AL-KO bredspårsdjupram med en spårvidd på mm AL-KO bredspårsdjupram med en spårvidd på mm AL-KO bredspårsdjupram med en spårvidd på mm MÅTT OCH VIKTER Höjd på dubbelgolv cm Lastkapacitet i det bakre förvaringsutrymmet L // (tillval) Storlek på klafflucka bak cm 80x115 85x55 85x105 Axelavstånd m 4,04 4,04 4,04 Däck 225 / 75 R16CP 225 / 75 R16CP 225 / 75 R16CP Tekniskt tillåten totalvikt i lastat skick kg Vikt i körklart skick 1) kg Släplast, bromsat 2) kg Total längd m 6,82 6,99 7,39 Total bredd m 2,33 2,33 2,33 Total höjd inkl. takfönster m 2,90 2,90 2,90 Innerbredd m 2,17 2,17 2,17 Ståhöjd m 1,98 1,98 1,98 Mått främre sidosittgrupp cm 115x x x105 Ombyggnad av sittgrupp till säng 3) cm 200x x x115 Mått uppfällbar säng cm 196x105 / 184x x135 / x105 / 185x105 Mått längsgående bänk cm 55x65 111x65 55x65 Sovplatser 2/4 (tillval) 2/4 (tillval) 2/4 (tillval) Tillåtet antal personer punktsbälten totalt Karmfönster med myggnät Antal serviceluckor Väggtjocklek väggar, tak, golv mm 30/30/38 30/30/38 30/30/38 Färskvatten-/avloppsvattentank L 150 (25)*** / (25)*** / (25)*** /100 Batterikapacitet Ah 80 Gel 80 Gel 80 Gel Kylskåp, autom. energival L Eura Mobil 2017/2018 1) Vikt i körklart skick enligt förordning EU nr 1230/2012: Fordon med standardutrustning i enlighet med tillverkarens specifikationer, 90 % av påfyllningsmängden för bränsle, vatten vid normal körning och gas (aluminiumgasflaska), utan specialutrustning 2) Beakta ekipagevikten 3) Ej i kombination med klädskåp SA 6470 istället för enkelstol * Endast med bälten mot körriktningen ** Endast med bälten mot körriktningen och 40 H-chassi *** Vattenmängd vid normal körning. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l **** Endast i kombination med 40 H-chassi

7 STANDARDUTRUSTNING/UTRUSTNINGSPAKET PREMIUM- FÖRDELAR CHASSI ABS AL-KO djupram, bredspår med en spårvidd på mm Fix and Go reparationssats Varselljus Elektriska fönsterhissar Krockkudde för förare/frampassagerare 16 stålfälgar ESP inkl. Traction+ & Hill-Descent-kontroll Krockkudde för föraren Komfortpaket Stylingpaket FÖRARHYTT Kåpa i glasfiberförstärkt plast, isolerad Strömlinjeformade sidolister med övergång till karossen Omgivningsbelysning i kåpan Stolar i förarhytten i samma överdragsmaterial som de i bodelen Matta i förarhytten KAROSS Vinterbeständig kaross enligt EN 1646 Genomgående dubbelgolv, isolerat och uppvärmt Nytt ovangolv i lättviktsutförande Aluminiumprofil för anslutning mellan golv/vägg Lättviktsgolvplatta med aluminiumelement Träfria väggar Tak, väggar och golv helt i glasfiberförstärkt plast, fullständigt isolerade Väggtjocklek väggar/tak/golv: 30/32/38mm Elektriskt ingångssteg Taklucka minitakfönster ovanför frontpartiet Värmesystem Truma Combi 4 (TT 720 EB Combi 6); vid TT 670 SB ALDE varmvattenuppvärmning Seitz-karmfönster med myggnät Serviceluckor med dubbel tätring och självstängande lås En nyckel för hela karossen Extra bred karossdörr med fönster och sopkorg Sandwichtak i dubbelt formpressat glasfiberförstärkt plast Golvluckor med fällbart handtag Ytterbelysning BODEL Förvaringsfack i dubbelgolvet med beläggning i fiberförstärkt plast (golv och väggar) Tvåfärgad möbeldekor i valnöt/creme Handtag och dekorlister i kromfinish Överdrag: Cali, Sofia, Borneo, Dara, Roma, Como, Pisa, läder beige, läder grå Bodel med många design- och dekorelement Bord med vridbart skjutbeslag 360 Baksängar med antiallergen och antibakteriell Medicotherm-madrass Omgivningsbelysning med LED-ljus ovanför ovanskåpen Sänggavel med indirekt belysning och förvaring Golvbeläggning i PVC med stegljudsisolering Uppfällbar säng med elektrisk styrning (tillval) Minitakfönster ovanför baksängen KÖK Kokplatta med piezotändning Kökslådor med automatisk indragning och soft-stop (stoppdämpning) Djupa ovanskåp, botten med sarg Kylskåp, 175 l med automatiskt energival (AES) (TT 650 EB: 115 l) Vattenkran med vridbar, droppfri pip Spishäll (nedsänkt med glasskydd), 3 kokplattor Underskåp med djupa utdragslådor Ny större arbetsyta TVÄTTRUM Tvättrum med bänktoalett på TT 650 EB, TT 670 SB Fällbar sittbänk i äkta trä (beroende på planlösning) Förvaringsskåp och spegel Dusch med 2 avlopp Separat dusch på TT 720 EB 230 V-uttag VATTENINSTALLATION Färskvattenrörsystem i flexibelt, styvt plastmaterial System med fasta rör för avloppsvatten Färskvattentank 150 l (25 l), isolerad och uppvärmd Tömningsventil för färskvattensystemet Isolerad och uppvärmd avloppsvattentank på 100 l i dubbelgolvet Tryckvattensystem Armaturer med keramiska patroner motsvarar minst den tekniska standarden från 3/2009 (direktiv 2002/72/EG) Tryckvattenpump ELINSTALLATION Elektronisk styrenhet för bodelens elsystem Elektronisk Bord-Control-Panel Elektrisk högeffektsladdare 16 A Batteri till bodelen 105 Ah resp. 80 Ah (beroende på planlösning) Taklampa med YTL jus och takspotlights Antal vägguttag 230V: 3 Antal vägguttag 12V: 1 I Skandinavien-utrustningen ingår: Förarhytt i svart-metallic Motor på 150 hk Markis exklusive dynor av läder-alcantara Extrasäng för 2 personer Maxi - chassi Exklusiv läderutrustning Elektriska ytterspeglar Farthållare med hastighetsbegränsning Captain-chair-stolar med dubbla armstöd och nackstöd för förare och frampassagerare Ringtryckssensorer Matta i förarhytten Stötfångare i samma lack som chassit Kylargrill i svart pianolack Strålkastare med svart ram LED-varselljus 16 alufälgar Instrumentbräda med kromringar Tak Panoramaglastak Sun Roof Taklucka takfönster eller uppfällbar säng Automatisk klimatanläggning Ratt med reglage Ratt och växelspaksknopp i läder Moniceiver med navigation och backkamerasystem (dubbelöga) Duo Control med fjärrindikering, Eis-Ex och krocksensor Värmeväxlare för Truma-värmare Toalettventilation SOG Utvändig dusch Utvändig dusch gasol Fläktkåpa Instrumentbräda i träfinish Utdragbar TV-hållare i överskåpet Förstklassig teknik Uppvärmt dubbelgolv AL-KO-djupram Komplett komfortutrustning Eura Mobil Sealed structure TT 670 SB med Alde varmvattenuppvärmning Utökad standardutrustning på Terrestra T. Mervärde för mer körglädje Karossdörr med centrallås, fönster och sopkorg Minitakfönster ovanför baksängen 230 V-uttag i tvättrummet Värmesystem Combi 6 på fordon > 7 m Klimatiserad förarhytt Elektriska ytterspeglar Farthållare med hastighetsbegränsning Captain-chair-stolar med dubbla armstöd och nackstöd för förare och frampassagerare Moniceiver med backkamera Matta i förarhytten Stötfångare i samma lack som chassit Kylargrill i svart pianolack Strålkastare med svart ram LED-varselljus 16 alufälgar Instrumentbräda med kromringar Komfortutrustning LED-spotlights runtom Tvåfärgade möbler i valnöt/creme Sänggavel med indirekt LED-belysning och förvaring Taklampa med ytljus och spotlights Kökslådor med automatisk indragning och stoppdämpning (soft-stop) på begäran även med elektriskt fällbar säng Ortopedisk madrass Elektriskt ingångssteg Kylskåp med automatiskt energival Myggnät Högtalare i karossen Komfortstöttor bak Fönster i toalettutrymmet Mörkläggningssystem för förarhytt (vindruta och sidorutor) Heltäckningsmattor i bodelen Taklucka minitakfönster som extra 3,5 t * Vattenmängd vid normal körning 25 l. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l. Eura Mobil 2017/2018 7

8 DELINTEGRERADE: SPECIALUTRUSTNING Utrustning: S = Standard O = Tillval (specialutrustning) = Ej tillämpligt M = Mondial Code Info 675SB 695EB 695HB Profila RS Profila RS Terrestra T 720EB 720QB 725QB CHASSIALTERNATIV - MOTOR Motor på 130 hk Fiat (pristillägg jämfört med 115 hk) S S S S S S S S S S S S S S S Motor på 150 hk Fiat (pristillägg jämfört med 130 hk) O O O O O O O O O O O O O O O S S S Motor på 180 hk Fiat (pristillägg jämfört med 130 hk) O O O O O O O O O O O O O O O O O O Motor på 180 hk Fiat (pristillägg jämfört med 150 hk) O O O O O O O O O O O O O O O O O O CHASSIALTERNATIV - VIKTÖKNING Viktsänkning från kg till kg (beroende på modell) O O O O O O O O O O O O O O O Viktökning 35 L till 3,65 t O O O O O O O O O O O O O O O CHASSIALTERNATIV - FLER ALTERNATIV Automatisk växellåda O O O O O O O O O O O O O O O O O O Reservhjul (beroende på planlösning) O O O O O O O O O O O O O O O Chassi - Maxi istället för 35 L (4,25 t) pristillägg med 130 hk O O O O O O O O O O O O O O O Chassi - Maxi istället för 36,5 t/4,4 t (pristillägg) med 150/180 hk O O O O O O O O O O O O O O O Bränsletank 120 liter O O O O O O O O O O O O O O O O O O KAROSSALTERNATIV - UTSIDA Dragkrok Fiat O O O O O O O O O O O O O O O Ytterdusch (kall/varm) på förarsidan O O O O O O O O O O O O O O O S S S Fönster i toalettutrymmet (beroende på planlösning) O - - O O O O O - - O O O O - S S S Stege bak O O O O O O O O O O O O O O O O O O Komfortstöttor bak O O O O O O O O O O O O O O O S S S KAROSSALTERNATIV - INSIDA Instrumentbräda i träfinish - Fiat O O O O O O O O O O O O O O O S S S Klädskåp istället för enkelstol - O O O O O Stol: femte bakåtriktad sittplats - O O O O O O - O O O O O O O Termogardin förarhytt inkl. golvisolering O O O O O O O O O O O O O O O Bord med förkromad bordsfot, dekorlist i kanten (AP) O O O O O O O O O O O O O O O Extrasäng för en person (ombyggnad av sittgrupp) - O - O O O Extrasäng för två personer (ombyggnad av sittgrupp) - O O O O O O O O O O O O O O S S S KAROSSALTERNATIV - CYKELHÅLLARE Utökningskit för cykelhållare från 2 till 4 cyklar O O O O O O O O O O O O O O O EB PR 675SB 695EB 695HB 695QB 720EB 720QB 725QB 730EB TT 650EB TT 670SB TT 720EB Differens vikt i kg Pris SEK inkl. moms 8 Eura Mobil 2017/2018 Observera: Specialutrustning ökar fordonets tomvikt och minskar lastkapaciteten. Även rumsliga mått som längd och höjd (in- och utsida) kan påverkas av specialutrustning.

9 Code Info 675SB 695EB 695HB Profila RS Profila RS Terrestra T 720EB 720QB 725QB Cykelhållare för 2 cyklar (upp till 30 kg) O O O O O O O O O O O O O O O KAROSSALTERNATIV - MARKISER Mekanisk markis, 4 m O O O O O O O O O O O O O O O O O KAROSSALTERNATIV - VÄRME Uppvärmning med varmluft S S S S S S - S S S S S S S - S - S Varmvattenuppvärmning - Alde S S - S KAROSSALTERNATIV - KÖK Ugn (beroende på planlösning) endast i kombination med stort kylskåp O O O O O O O O O O O O O O O - O O Fläktkåpa O O O O O O O O O O O O O O O S S S KAROSSALTERNATIV - FÖRSÖRJNINGSTEKNIK Batteri: andra gelbatteri 80 Ah O O O O O O O O O O O O O O O O O O Takmonterad klimatanläggning 230 volt O O O O O O O O O O O O O O O O O O Ytteruttag för gas på frampassagerarsidan O O O O O O O O O O O O O O O S S S Automatiskt SAT-system O O O O O O O O O O O O O O O , Solvärmesystem (2 x 90 watt) S S S S S S S S S S S S S S S O O O Toalettventilation (SOG) O O O O O O O O O O O O O O O O O O KAROSSALTERNATIV - TEXT UTRUSTNING Överdrag Dara /dekor Olbia (Navarra) O O O O O O O O O O O O O O O O O O Överdrag Borneo /dekor Maka (Chalet) O O O O O O O O O O O O O O O O O O Överdrag Cali /dekor Maka (Navarra + Chalet) S S S S S S S S S S S S S S S S S S Överdrag Como /dekor Maka (Navarra + Chalet) O O O O O O O O O O O O O O O O O O Överdrag Pisa /dekor Fano (Navarra + Chalet) O O O O O O O O O O O O O O O O O O Överdrag Roma /dekor Vila (Navarra) O O O O O O O O O O O O O O O O O O Överdrag Sofia /dekor Kota (Chalet) O O O O O O O O O O O O O O O O O O Överdrag läder beige /dekor Olbia (Navarra + Chalet) O O O O O O O O O O O O O O O O O O Överdrag läder grå /dekor Kota (Navarra + Chalet) O O O O O O O O O O O O O O O O O O KAROSSALTERNATIV - MULTIMEDIA Larmsystem för dörrar och garageluckor O O O O O O O O O O O O O O O Vägghållare för plattskärm i frontpartiet - O O O O O - - O O O O O O O , Vägghållare för plattskärm i bakpartiet O O O O Utdragbar hållare för plattskärm i ovanskåpet i frontpartiet - O O O O O O , Utdragbar hållare för plattskärm ovanför kylskåpet i bakpartiet O O , Högtalare (2) i bodelen O O O O O O O O O O O O O O O S S S Heltäckningsmattor i bodelen O O O O O O O O O O O O O O O S S S TFT-bildskärm 19 tum fram O O O O O O O O O O O O O O O O O O 2, EB PR 675SB 695EB 695HB 695QB 720EB 720QB 725QB 730EB TT 650EB TT 670SB TT 720EB Differens vikt i kg Pris SEK inkl. moms Eura Mobil 2017/2018 9

10 Code Info 675SB 695EB 695HB Profila RS Profila RS Terrestra T 720EB 720QB 725QB TFT-bildskärm 19 tum bak O O O O , KAROSSALTERNATIV - MÖBELDEKOR Möbeldekor Chalet S S S S S S S S S S S S S S S Möbeldekor Navarra" O O O O O O O O O O O O O O O S S S Möbeldekor valnöt S S S 0 0 ÖVRIGT COC-handlingar, förfrakt, gasinspektion O O O O O O O O O O O O O O O EB PR 675SB 695EB 695HB 695QB 720EB 720QB 725QB 730EB TT 650EB TT 670SB TT 720EB Differens vikt i kg Pris SEK inkl. moms 10 Eura Mobil 2017/2018

11 Eura Mobil 2017/

12 INTEGRERADE: INTEGRA LINE TEKNISKA SPECIFIKATIONER 655 EB 675 SB 695 EB 695 HB 695 QB 720 EB 720 QB 725 QB 730 EB Motor 110 kw / 150 hk 110 kw / 150 hk 110 kw / 150 hk 110 kw / 150 hk 110 kw / 150 hk 110 kw / 150 hk 110 kw / 150 hk 110 kw / 150 hk 110 kw / 150 hk Motorer (tillval) 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk 130 kw/180 hk GRUNDFORDON Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Chassi Fiat CCS-djupram Fiat CCS-djupram Fiat CCS-djupram Fiat CCS-djupram Fiat CCS-djupram Fiat CCS-djupram Fiat CCS-djupram Fiat CCS-djupram Fiat CCS-djupram MÅTT OCH VIKTER Höjd på dubbelgolv cm Lastkapacitet i det bakre förvaringsutrymmet L Storlek på klafflucka bak cm 85x115 85x70 85x115 85x115 80x95 / 80x115 (tillval) 80x115 80x95 / 80x115 (tillval) 80x95 / 80x115 (tillval) 85x55 Axelavstånd m 4,04 4,04 4,04 4,04 4,04 4,04 4,04 4,04 4,04 Däck 225 / 75 R16CP 225 / 75 R16CP 225 / 75 R16CP 225 / 75 R16CP 225 / 75 R16CP 225 / 75 R16CP 225 / 75 R16CP 225 / 75 R16CP 225 / 75 R16CP Tekniskt tillåten totalvikt i lastat skick kg 3.500/3.650 (tillval) // 4.250//4.400/4.500 (tillval) 3.500/3.650 (tillval) // 4.250//4.400/4.500 (tillval) 3.500/3.650 (tillval) // 4.250//4.400/4.500 (tillval) 3.500/3.650 (tillval) // 4.250//4.400/4.500 (tillval) 3.500/3.650 (tillval) // 4.250//4.400/4.500 (tillval) 3.500/3.650 (tillval) // 4.250//4.400/4.500 (tillval) 3.500/3.650 (tillval) // 4.250//4.400/4.500 (tillval) 3.500/3.650 (tillval) // 4.250//4.400/4.500 (tillval) 3.500/3.650 (tillval) // 4.250//4.400/4.500 (tillval) Vikt i körklart skick kg // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) Släplast, bromsat 2) kg // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) // (tillval) Total längd m 6,99 6,99 7,09 6,99 7,09 7,41 7,41 7,41 7,41 Total bredd m 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 Total höjd m 2,88 2,88 2,88 2,88 2,88 2,88 2,88 2,88 2,88 Innerbredd m 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 2,17 Ståhöjd m 1,98 1,98 1,98 1,98 1,98 1,98 1,98 1,98 1,98 Höjd ovanför uppfällbar säng cm Mått främre sidosittgrupp cm 115x x x x x x x x x105 Ombyggnad av sittgrupp till säng 3) cm 200x x x x x x x x115 Mått uppfällbar säng cm 195x80/190x80 195x x80, 185x80 190x x x83/184x83 190x x x77, 189x77 Mått uppfällbar säng cm 185x x x x x x x x x150 Mått längsgående bänk cm 110x65 55x65 55x65 55x65 55x65 55x65 55x65 55x65 Sovplatser 4 4 (6) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval Tillåtet antal personer (5) tillval 4 (5) tillval 3 (4) (5) tillval 3 (4) (5) tillval 3 (4) (5) tillval 3 (4) (5) tillval 3 (4) (5) tillval 3-punktsbälten totalt (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval 4 (5) tillval Karmfönster med myggnät Antal serviceluckor Väggtjocklek väggar, tak, golv mm 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 30/30/38 Färskvatten-/avloppsvattentank L 140 (25) *** / (25) *** / (25) *** / (25) *** / (25) *** / (25) *** / (25) *** / (25) *** / (25) *** /100 Batterikapacitet Ah 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel 80 Gel Kylskåp L Eura Mobil 2017/2018 1) Vikt i körklart skick enligt förordning EU nr 1230/2012: Fordon med standardutrustning i enlighet med tillverkarens specifikationer, 90 % av påfyllningsmängden för bränsle, vatten vid normal körning och gas (aluminiumgasflaska), utan specialutrustning 2) Beakta ekipagevikten 3) Ej i kombination med klädskåp SA 6470 istället för enkelstol * Endast med bälten mot körriktningen ** Endast med bälten mot körriktningen och 40 H-chassi *** Vattenmängd vid normal körning. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l **** Endast i kombination med 40 H-chassi

13 STANDARDUTRUSTNING/UTRUSTNINGSPAKET CHASSI CCS bredspårsdjupram (spårvidd 1 790mm) ABS Ramförlängning Krockkudde för förare/frampassagerare Fix and Go reparationssats Varselljus Kylargrill i kromfinish ESP inkl. Traction+ & Hill-Descent-kontroll 16" hjul FÖRARHYTT Stolar i förarhytten i samma överdragsmaterial som de i bodelen Frontspoiler i formpressad del i glasfiberförstärkt plast Exklusiv lampenhet med inbyggd blinker Panoramavindruta Eura Mobil Short Cabin Kort frontparti med integrerat krockskydd i original från Fiat Kort instrumentbräda med stor siktvinkel framåt Smal motorhuv med vid öppning och direkt åtkomst till påfyllningsrör för spolarvätska och olja Elektriskt inställbara busspeglar Övergång från sidovägg till frontspoiler Uppfällbar säng med 78 cm utrymme ovanför huvudet Förvaringsfack under den uppfällbara sängen Omgivningsbelysning under den uppfällbara sängen Minitakfönster ovanför den uppfällbara sängen Alde varmvattenuppvärmning Farthållare Ringtryckssensorer Ländryggstöd inkl. höjdjustering för pilotstolar Matta i förarhytten 16 alufälgar LED-varselljus inkl. dimstrålkastare och kurvljus Instrumentbräda med kromringar Taklucka takfönster Myggnät för karossdörr Förardörr med stora förvaringsfack Lättåtkomlig elcentral i skyddsfacket på frampassagerarsidan Pilotstolar med integrerade säkerhetsbälten Elektriska fönsterhissar för förardörren Spegel direkt bakom A-pelaren, elektriskt justerbar (tillval: busspegel) Omfattande ljuddämpning KAROSS Genomgående dubbelgolv i lättviktsutförande, isolerat och uppvärmt Ovangolv i lättviktsutförande Aluminiumprofil utan köldbrygga för anslutning mellan golv och vägg Lättviktsgolvplatta med aluminiumelement Isolerade hjulhus Träfria väggar i glasfiberförstärkt plast Dubbelgolv med beläggning i glasfiberförstärkt plast Tak, väggar och golv helt i glasfiberförstärkt plast, fullständigt isolerade Väggtjocklek väggar/tak/golv: 30/30/38mm Takkantsprofil i pulverlackerat aluminium med förseglade fogar Robusta karosspaneler i aluminium Integrerat dubbelt ingångssteg, isolerat Serviceluckor med dubbel tätning, isolerat inlägg och självstängande lås Extra bred karossdörr med fönster och sopkorg Ovanskåp med förstärkning av aluminiumprofiler Varmluftscirkulation i dubbelgolvet för golvvärmeeffekt Ytterbelysning I Skandinavien-utrustningen ingår: Karossdörr med centrallås Avloppsvattentank, isolerad och uppvärmd Duo Control med fjärrindikering, Eis-Ex och krocksensor Värmeväxlare för Alde-värmare Ratt och växelspaksknopp i läder Ratt med reglage Automatisk klimatanläggning Moniceiver med navigation och backkamerasystem (dubbelöga) Minitakfönster ovanför baksängen Minitakfönster ovanför frontpartiet BODEL Interiör Chalet eller Navarra (tillval) Bord med vridbart skjutbeslag 360 Bodel med dekorelement och väggfickor Kallskumsmadrass med 7 zoner Stabil ribbotten, ventilerad underifrån Luckor i ovanskåp med tryckfjäderlås och kontrastfärgade textilapplikationer Överdrag: Cali, Sofia, Borneo, Dara, Roma, Como, Pisa, läder beige, läder grå Seitz-karmfönster med myggnät Ljuddämpning på luckorna i ovanskåpen Omgivningsbelysning KÖK Kylskåp 105 l till 175l (beroende på planlösning) Spis med tre gasplattor med elektrisk antändning, glasskydd och stor arbetsyta Utdragslådor med rullskenor i metall Extra breda lådor med automatisk indragning och soft-stop Vattenkran med vridbar, droppfri pip TVÄTTRUM Centralt tvättrum i 655 EB och 690 HB med integrerad dusch Tvättrum i bakpartiet med integrerad duschkabin på 670 SB Separat dusch 695 QB, 720 QB, 720 EB, 725 QB, 730 EB Solvärmesystem Motor på 150 hk höjdjusterbar baksäng i planlösningen QB Förvaringsskåp och spegel Stor rulltank för kassettoalett 230 V-uttag VATTENINSTALLATION Färskvattensystem i flexibelt, styvt plastmaterial System med fasta rör för bruksvatten Isolerad och uppvärmd färskvattentank på 140 l i dubbelgolvet * 2 tömningsventiler för färskvattensystemet Avloppsvattentank på 100 l i undergolvet Armaturer med keramiska patroner Sifoner som motverkar luktbildning Motsvarar minst den tekniska standarden från 3/2009 (direktiv 2002/72/EG) ELINSTALLATION Lättåtkomlig elcentral i kåpan på frampassagerarstolen Gelbatteri 80 Ah Bord-Control-panel med separata mätare för vatten, batteri- och laddspänning LED-läslampor med äkta glas Ljusbrytarsystem med samma funktion som i hemmet LED-taklampa Antal vägguttag 230V: 3 Antal vägguttag 12V: 1 Laddare 16 A PREMIUM- FÖRDELAR Utökad standardutrustning på Integra Line. Mervärde för mer körglädje Kylargrill i kromfinish. Karossdörr med fönster och sopkorg Minitakfönster ovanför baksängen Instrumentbräda och dörrpanel i carbonfinish Elektriska ytterspeglar Stämningsbelysning 16-tums hjul Ytterbelysning 230 V-uttag i tvättrummet ESP inkl. Traction+ & Hill-Descent-kontroll Krockkudde för förare och frampassagerare Minitakfönster ovanför frontpartiet Läslampa och orienteringsljus i förarhytten Planlösningarna kan fås antingen med varmluftseller varmvattenuppvärmning (tillval), 730 EB endast med varmvattenuppvärmning 3,5 t Premium Plus-utrustning Ljuddämpade rullgardiner (Seitz komfortrullgardiner) Dimbar stämningsbelysning Belyst ingångsområde med förvaringsalternativ Alla underskåp i köket är utrustade med utdragslådor istället för luckor Underbelyst arbetsplatta för belysning av kökslådorna Skydd för diskbänken med tvådelad skärbräda Komfortregndusch med belysning bakom duschpelaren Duschgaller i tvättrummet Planlösningar med enkelsängar med uppställbar ribbotten och utdrag för ombyggnad till dubbelsäng Sänggavel med stämningsbelysning USB-port för laddning av mobila enheter Garagenedsänkning med isolerad tank (beroende på planlösning) Fästskena och bälten för bakre garage * Vattenmängd vid normal körning 25 l. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l. ** jämfört med summan av de enskilda positionerna Eura Mobil 2017/

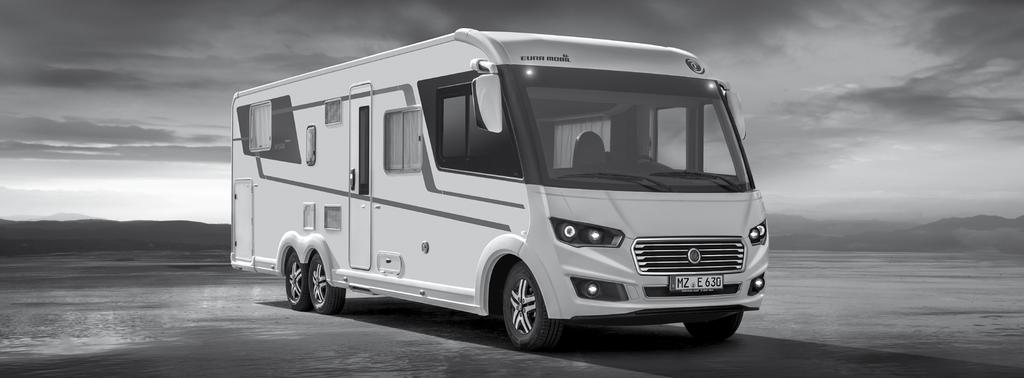

14 INTEGRERADE: INTEGRA TEKNISKA SPECIFIKATIONER I 700 EB I 890 EB I 890 QB Motor 130 kw / 180 hk 130 kw / 180 hk 130 kw / 180 hk GRUNDFORDON Fiat Ducato Maxi Fiat Ducato Maxi Fiat Ducato Maxi Chassi AL-KO-djupram, 2 axlar AL-KO-djupram, 3 axlar AL-KO-djupram, 3 axlar MÅTT OCH VIKTER Höjd på dubbelgolv cm 19,5 19,5 19,5 Lastkapacitet i det bakre förvaringsutrymmet L Storlek på klafflucka bak cm 2 x 85 x x 85 x x 85 x 115 Axelavstånd m 4,04 4,5 + 0,8 4,5 + 0,8 Däck 225/75 R16CP 225/75 R16CP 225/75 R16CP Tekniskt tillåten totalvikt i lastat skick kg Vikt i körklart skick 1) kg Släplast, bromsat 2) kg Total längd m 7,15 8,99 8,99 Total bredd m 2,32 2,32 2,32 Total höjd m 2,92 2,92 2,92 Ståhöjd m 1,98 1,975 1,975 Höjd ovanför uppfällbar säng cm Mått främre sidosittgrupp cm 115 x x x 105 Ombyggnad av sittgrupp till säng 3) cm 100 x x x 200 Mått baksäng(ar) cm 195 x 80 / 200 x x 80 / 200 x x 150 Mått uppfällbar säng cm 150 x x x 185 Mått längsgående bänk cm 130 x x 46 Sovplatser 4 (5) tillval 4 (6) tillval 4 (6) tillval Tillåtet antal personer 4 4 (5) tillval 4 (5) tillval 3-punktsbälte Karmfönster med myggnät Antal serviceluckor Väggtjocklek väggar, tak, golv mm 30 / 30 / / 30 / / 30 / 38 Färskvatten-/avloppsvattentank L 150 (25 ***) / (25 ***) / (25 ***) / 100 Batterikapacitet Ah 80 Gel 80 Gel 80 Gel Kylskåp L Eura Mobil 2017/2018 1) Vikt i körklart skick enligt förordning EU nr 1230/2012: Fordon med standardutrustning i enlighet med tillverkarens specifikationer, 90 % av påfyllningsmängden för bränsle, vatten vid normal körning och gas (aluminiumgasflaska), utan specialutrustning 2) Beakta ekipagevikten 3) Ej i kombination med klädskåp SA 6470 istället för enkelstol * Endast med bälten mot körriktningen ** Endast med bälten mot körriktningen och 40 H-chassi *** Vattenmängd vid normal körning. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l **** Endast i kombination med 40 H-chassi

15 STANDARDUTRUSTNING/UTRUSTNINGSPAKET PREMIUM- FÖRDELAR CHASSI AL-KO-djupramschassi ABS ESP inkl. Traction+ & Hill-Descent-kontroll Fix and Go reparationssats Full-LED-lampor LED-strålkastare LED-halvljus LED-varselljus LED-bakljus LED-blinkers med riktningsvisande rörligt ljus (baktill) Krockkudde för förare/frampassagerare Elektriska fönsterhissar 16" hjul FÖRARHYTT Förarhytt med fordonsdesign Frontspoiler i glasfiberförstärkt plast med strålkastarhus i RIM-teknik Positionsljus bakom vindruta Nedsänkt kylarbrygga för enkel åtkomst till motorutrymmet Motorhuv med gasfjäderstöd Kylargrill med galvaniskt förkromade element Diffusorelement i svart gelcoat integrerade i frontspoilern Panoramavindruta för stort siktfält Eura Mobil Short Cabin med: Kort frontparti med integrerat krockskydd i original från Fiat Kort instrumentbräda med stor siktvinkel framåt Instrumentbräda och dörrpaneler i carbonfinish Motorhuv med vid öppning och direkt åtkomst till påfyllningsrör för spolarvätska och olja Busspeglar, uppvärmda och elektriskt inställbara Uppfällbar säng med 78 cm sitthöjd Formdelar under den uppfällbara sängen för flytande optisk övergång till vardagsrummet Förvaringsskåp under den uppfällbara sängen Omgivningsbelysning under den uppfällbara sängen Minitakfönster ovanför den uppfällbara sängen Pilotstolar med armstöd och integerade säkerhetsbälten Elektriska fönsterhissar för förardörren Förarhyttsdörr med dubbellåsning och central fjärrlåsning Skjutfönster på frampassagerarsidan Vikbar mörkläggning för förarhytten Solskydd med steglöst inställbara rullgardiner integrerade i taket Kartfack med praktiskt fällbart lock på frampassagerarsidan Omfattande ljuddämpning Läslampa och orienteringsljus i förarhytten KAROSS Träfria väggar i glasfiberförstärkt plast Tak, väggar och golv helt i glasfiberförstärkt plast på båda sidor, fullständigt isolerade Väggtjocklek väggar/tak/golv: 30/30/38mm Genomgående dubbelgolv i lättviktsutförande, isolerat och uppvärmt Golvvärmeeffekt genom varmluftscirkulation i dubbelgolvet Tankar för färskvatten och avloppsvatten frostsäkert installerade i dubbelgolvet på 20 cm Ovangolv i lättviktsutförande Aluminiumprofil utan köldbrygga för anslutning mellan golv och vägg Takkantsprofil i pulverlackerat aluminium med förseglade fogar Lättviktsgolvplatta med aluminiumtvärstag Bakvägg i glasfiberförstärkt plast, tredimensionellt välvd Diffusorelement i svart gelcoat integrerade i bakpartiet Isolerade hjulhus Robusta karosspaneler av aluminiumprofiler Integrerat dubbelt ingångssteg Centralt serviceskåp med åtkomst till vattenavtappningskranar Garagedörrar på förar- och frampassagerarsidan Förvaringsutrymme bak med fästskenor, remmar och förvaringsboxar Antihalkbeläggning på garagegolvet Alde-varmvattenuppvärmning med upp till 27 konvektorer Duo Control med fjärrindikering, Eis-Ex och krocksensor Serviceluckor med dubbel tätning, isolerat inlägg och självstängande lås Extra bred karossdörr med fönster, sopkorg och centrallåsning Myggnät för karossdörr Ytterbelysning Taklucka takfönster ovanför sittgrupp Minitakfönster ovanför baksängen Minitakfönster ovanför frontpartiet Jämnt anliggande isolerade Seitz-karmfönster med myggnät Fönsterrullgardiner med ljuddämpning Heltäckningsmattor i bodelen Garagenedsänkning med isolerad tank BODEL Central manöverpanelsenhet bakom täckplattan ovanför ingången Överskåp med högglansig yta och kromdetaljer Överskåp med förvaringsfack, med indirekt belysning och ventilation Överskåpsprofil av aluminium med integrerad stoppdämpning för luckor Ingångsområde med upplyst handtag och lättåtkomliga förvaringsfack Vinskåp med glas och flaskhållare Skofack i ingångsområdet Golvfack i ovangolvet med åtkomst från insidan Interiör Navarra Bord med två ben (utom 700EB) med förkromade bordsfötter och bordsplatta i marmorfinish Bodel med dekorelement Kallskumsmadrasser med 7 zoner Stabil ribbotten, ventilerad underifrån Överskåpsluckor med massiva tryckfjäderlås Överdrag: Cali (serie), Sofia, Borneo, Dara, Roma, Como, läder beige, läder cognac (tillval) Lounge-soffa med ryggkuddar och sittbänksbeklädnad Högkvalitativa flerzonsdynor för sittplatser i vardagsrummet Högkvalitativa huvud- och nackstöd på bältesplatserna Sänggavel med kromdetaljer och stämningsbelysning Konkavt välvda överskåp på bakväggen KÖK Ergonomiskt utformat köksblock 9 lådor med automatisk indragning och soft-stop Arbetsplatta med indirekt belysning för utdragslådor Utdragslådor med rullskenor i metall Spis med tre gasplattor och tvådelat glasskydd Kylskåp på 160 liter med frysfack på 30 liter Ugn Fläktkåpa Diskbänk i rostfritt stål med tvådelad skärbräda som diskbänksskydd Belysta förvaringsfack med skifferfinish Elektrisk hiss för kaffemaskin och sänkbar glasvitrin Utdragbar garderob i övergången till tvättrummet Skjutdörr till badrummet med glasruta med belyst intarsia med bladvassmotiv. Förkromad vattenkran med fjäderarm Stänkskyddsglas med stämningsbelysning på arbetsplattan TVÄTTRUM Badrum med separat duschkabin i I 890 EB och I 890 QB Centralt tvättrum med variabel användning med integrerad dusch och svängbart tvättfat i I 700 EB Komfortregndusch med belysning bakom duschpelaren Duschvägg med skifferfinish med väggvärme och belyst intarsia med bladvassmotiv Toalettutrymme med spegelskåp och underskåp Fönster i toalettutrymmet Tvättfat av mineralmaterial (plast i I 700 EB) Kassettoalett med stor rulltank 230 V-uttag VATTENINSTALLATION Färskvattensystem i flexibelt, styvt plastmaterial System med fasta rör för avloppsvatten Färskvattentank på 150 liter*, isolerad och uppvärmd i dubbelgolvet Avloppsvattentank på 100 liter, isolerad och uppvärmd i dubbelgolvet Tömningsventiler isolerade och uppvärmda i det centrala serviceskåpet Armaturer med keramiska patroner Sifoner som motverkar luktbildning Motsvarar minst den tekniska standarden från 3/2009 (direktiv 2002/72/EG) ELINSTALLATION LED-stämningsbelysning, dimbar och programmerbar LED-funktionsbelysning mitt i tacket samt i takbalkarna på sidan Gelbatteri 80 Ah Bord-Control-panel med separata mätare för vatten, batteri- och laddspänning Ljusbrytarsystem med samma funktion som i hemmet USB-laddningsuttag i vardagsrummet och i sovrummet Antal vägguttag 230 V: 3 Antal vägguttag 12 V: 1 Laddare 16 A Höjdpunkter Full-LED-strålkastarutrustning Dimbar och programmerbar stämningsbelysning Fordonsdesign med RIM-komponenter och galvaniskt förkromade element Proffsigt kök med 9 utdragslådor, ergonomisk utformning och komplett utrustning Badrum med regndusch och wellness-atmosfär Lyxigt sovrum med ljushimmel och kromdetaljer Bodel med exklusiv lounge-atmosfär I Skandinavienutrustningen ingår: Utvändig design karbon LED-kurvljus LED-dimljus 16 alufälgar Förkromad kylargrill Bakkant förkromad över baklyktorna Automatisk klimatanläggning Ratt med reglage Ratt med växelspaksknopp i läder Naviceiver med navigation och backkamera med dubbelögon för att observera den bakomliggande trafiken Golvvärme förarhytt Vindrutetorkarsystem med vinterparkeringsläge Motor på 180 hk Bränsletank 120 liter Värmeväxlare Alde Elektrisk tömning av avloppsvattentank Ordningssystem för bakre garage Markis 4,5 m Solvärmesystem 2 x 90 W Ljudsystem Utdragbar hållare för plattskärm i sidosittbänken Hållare för plattskärm bak Hållare för plattskärm Elektrisk frontvikdörr Dubbelglas i sidorutorna Uppvärmningsbar vindruta * Vattenmängd vid normal körning 25 l. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l. ** jämfört med summan av de enskilda positionerna Eura Mobil 2017/

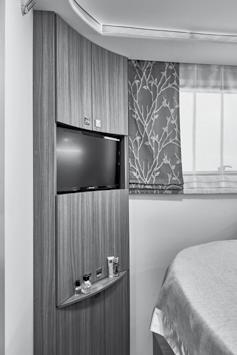

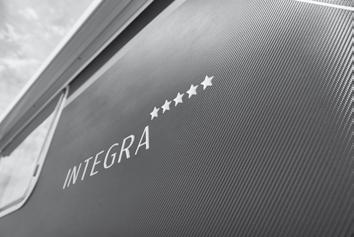

16 PASSAR PERFEKT TL DIN INTEGRA: UTVALD UTRUSTNING Utvändig design med karbonfinish (ingår i stylingpaketet) Utvändig design med karbonfinish på sidoväggarna Utdragbar hållare för plattskärm (I 890 QB, I 890 EB) Det sitter en utdragbar hållare för 32-tums plattskärm bakom sidosittbänken på passagerarsidan Utdragbar hållare för plattskärm (I 890 QB, I 890 EB) Det sitter en utdragbar hållare för 32-tums plattskärm bakom sidosittbänken på passagerarsidan Kaffemaskin Passar för den elektriskt manövrerade kaffemaskinlyften i köksskåpet Backkamera med dubbelögon (ingår i Prestige-paketet) Enkla parkeringsmanövrer tack vare backkameran; inkl. övervakning av den bakomliggande trafiken under färden Elektriskt manövrerad tömningsventil för avloppsvatten Med kamera vid underredet för placering över avloppsbrunnen - inkl. fjärrstyrning från förarsätet Massagemadrass Plattskärm i det bakre skåpet Komfortsäten i förarhytten Ordningssystem för det bakre garaget Ljudsystem Elektrisk främre vikdörr med privacy-funktion Komfortmadresser där bak, inklusive elektroniskt (Integra 890 QB) Med elektr. höjdjustering, svankstöd Med robusta plastlådor och hållarskenor på 5-kanals ljudsystem för perfekt Isolering och insynsskydd i en komponent. Komplett reglerad manöverdel med Inbyggd plattskärm i det bakre skåpet för och sätesvärme bakväggen ljudåtergivning övertäckning av panoramavindrutan eller bara ett olika massageprogram bekvämt TV-tittande i sängen mindre område, t.ex. nerifrån (utsikten över omgivningen förblir kvar). 16 Eura Mobil 2017/2018

17 INTEGRERADE: SPECIALUTRUSTNING Utrustning: S = Standard O = Tillval (specialutrustning) = Ej tillämpligt M = Mondial Code Info 655EB 675SB CHASSIALTERNATIV - MOTOR Motor på 180 hk Fiat (pristillägg jämfört med 150 hk) O O O O O O O O O S S S CHASSIALTERNATIV - VIKTÖKNING Viktsänkning från kg till kg (beroende på modell) O O O O O O O O O Viktökning 35 L till 3,65 t O O O O O O O O O Viktökning till 3,85t (endast i kombination med förstärkt framaxelfjädring) O O O O O O O O O Viktökning till 4,5 t (endast i kombination förstärkt framaxelfjädring) O O O O O O O O O Förstärkta framaxelfjädrar O O O O O O O O O S S S CHASSIALTERNATIV - FLER ALTERNATIV Automatisk växellåda O O O O O O O O O O O O Reservhjul (beroende på planlösning) O O O O O O O O O O O O Chassi - Maxi istället för 35 L (4,25 t) pristillägg med 130 hk O O O O O O O O O Chassi - Maxi istället för 36,5 t/4,4t (pristillägg) med 150/180 hk O O O O O O O O O Bränsletank 120 liter O O O O O O O O O S S S Luftfjädring med automatisk nivellering för 3-axlare O O Luftfjädring med automatisk nivellering för 2-axlare, 4,5 t totalt O KAROSSALTERNATIV - UTSIDA Dragkrok Fiat O O O O O O O O O O O O Ytterdusch (kall/varm) på förarsidan O O O O O O O O O O O O Fönster i toalettutrymmet (beroende på planlösning) O O - - O O O O - - S S Stege bak O O O O O O O O O Komfortstöttor bak O O O O O O O O O O O O KAROSSALTERNATIV - INSIDA Instrumentbräda i träfinish - Fiat O O O O O O O O O O O O Elektr. frontvikdörr (ej i kombination med elektr. rulljalusi/arctic-paket) O O O O O O O O O S S S 6, Elektrisk rulljalusi för vindruta O O O O O O O O O O O O 13, Värmeisolerende dubbelglas i sidorutorna O O O O O O O O O S S S Golvvärme för förahytt O O O O O O O O O S S S Isoleringsmatta för golvet i förarhytt O O O O O O O O O O O O 1, Komfortsäten O O O 14, Massagemadrasser O O O Stol: femte bakåtriktad sittplats - - O O O O O O O - O O EB 695HB Integra Line 695QB Observera: Specialutrustning ökar fordonets tomvikt och minskar lastkapaciteten. Även rumsliga mått som längd och höjd (in- och utsida) kan påverkas av specialutrustning. 720EB 720QB 725QB 730EB I 700EB Integra I 890EB I 890QB Differens vikt i kg Pris SEK inkl. moms Eura Mobil 2017/

18 Code Info 655EB 675SB Förvaringsskåp istället för uppfällbar säng (elektrisk rulljalusi ej möjlig) O O O O O O O O O O O O Elektr. frontvikdörr (ej i kombination med elektr. rulljalusi/arctic-paket) O O O O O O O O O O O O 6, Bord med förkromad bordsfot, dekorlist i kanten (AP) O O O O O O O O O S S S Extrasäng för 1 personer (ombyggnad av sittgrupp) O Extrasäng för två personer (ombyggnad av sittgrupp) - O O O O O O O O - O O KAROSSALTERNATIV - CYKELHÅLLARE Utökningskit för cykelhållare från 2 till 4 cyklar O O O O O O O O O O O O Nedsänkbar cykelhållare för 2 elcyklar O O O O O O O O Cykelhållare för 2 cyklar (upp till 30 kg) O O O O O O O O O Cykelhållare för 2 cyklar eller 2 elcyklar (upp till 60 kg) O O O 9, Cykelhållare för bakgarage (för 2 cyklar) O O O Cykelhållare Quick-Block för 4 cyklar (upp till 60 kg) KAROSSALTERNATIV - MARKISER Mekanisk markis, 4,5 m O O O O O S S S Mekanisk markis, 5 m O O O O O Mekanisk markis, 6 m O O 66, KAROSSALTERNATIV - KÖK Ugn (beroende på planlösning) endast i kombination med stort kylskåp O O O O O O O O O S S S Fläktkåpa O O O O O O O O O S S S KAROSSALTERNATIV - FÖRSÖRJNINGSTEKNIK Batteri: andra gelbatteri 80 Ah O O O O O O O O O O O O Takmonterad klimatanläggning 230 volt O O O O O O O O O O O O Ytteruttag för gas på frampassagerarsidan O O O O O O O O O O O O Automatiskt SAT-system O O O O O O O O O O O O 23, Toalettventilation (SOG) O O O O O O O O O O O O KAROSSALTERNATIV - TEXT UTRUSTNING Överdrag Dara /dekor Olbia (Navarra) O O O O O O O O O O O O Överdrag Borneo /dekor Maka (Chalet) O O O O O O O O O Överdrag Cali /dekor Maka (Navarra + Chalet) S S S S S S S S S S S S Överdrag Como /dekor Maka (Navarra + Chalet) O O O O O O O O O O O O Överdrag Pisa /dekor Fano (Navarra + Chalet) O O O O O O O O O O O O Överdrag Roma /dekor Vila (Navarra) O O O O O O O O O O O O Överdrag Sofia /dekor Kota (Chalet) O O O O O O O O O O O O Överdrag läder beige /dekor Olbia (Navarra + Chalet) O O O O O O O O O O O O Överdrag läder cognac /dekor Maka O O O O EB 695HB Integra Line 695QB 720EB 720QB 725QB 730EB I 700EB Integra I 890EB I 890QB Differens vikt i kg Pris SEK inkl. moms 18 Eura Mobil 2017/2018

19 Code Info 655EB 675SB Överdrag läder grå /dekor Kota (Navarra + Chalet) O O O O O O O O O O O O Heltäckningsmattor i bodelen O O O O O O O O O S S S KAROSSALTERNATIV - MULTIMEDIA Larmsystem för dörrar och garageluckor O O O O O O O O O O O O Vägghållare för plattskärm i frontpartiet O - O O O O O O O , Vägghållare för plattskärm i bakpartiet O O S S S Utdragbar hållare för plattskärm i ovanskåpet i frontpartiet S - - 5, Utdragbar hållare för plattskärm i sidosittbänken S S 10, Utdragbar hållare för plattskärm ovanför kylskåpet i bakpartiet - O , Kaffemaskin O O O TFT-bildskärm 19 tum fram O O O O O O O O O TFT-bildskärm O O O O O O O O O O - - 2, TFT-bildskärm 19 tum bak O O O O - 2, TFT-bildskärm 22 tum O 3, TFT-bildskärm 32 tum fram O O 4, KAROSSALTERNATIV - MÖBELDEKOR Möbeldekor Chalet S S S S S S S S S Möbeldekor Navarra" O O O O O O O O O S S S 0 0 ÖVRIGT COC-handlingar, förfrakt, gasinspektion O O O O O O O O O O O O EB 695HB Integra Line 695QB 720EB 720QB 725QB 730EB I 700EB Integra I 890EB I 890QB Differens vikt i kg Pris SEK inkl. moms Eura Mobil 2017/

20 20 Eura Mobil 2017/2018 Observera: Specialutrustning ökar fordonets tomvikt och minskar lastkapaciteten. Även rumsliga mått som längd och höjd (in- och utsida) kan påverkas av specialutrustning.

21 Observera: Specialutrustning ökar fordonets tomvikt och minskar lastkapaciteten. Även rumsliga mått som längd och höjd (in- och utsida) kan påverkas av specialutrustning. Eura Mobil 2017/

22 ALKOVMODELLER: ACTIVA ONE A ONE 630 LS A ONE 650 VB A ONE 690 HB TEKNISKA SPECIFIKATIONER A ONE 630 LS A ONE 650 VB A ONE 690 HB Motor 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) Motorer tillval 110 kw/150 hk 130kW/180 hk 110 kw/150 hk 130kW/180 hk 110 kw/150 hk 130kW/180 hk GRUNDFORDON Fiat Ducato 16" / 3,5t Fiat Ducato 16" / 3,5t Fiat Ducato 16" / 3,5t Chassi Fiat CCS-djupram med en spårvidd på mm Fiat CCS-djupram med en spårvidd på mm Fiat CCS-djupram med en spårvidd på mm MÅTT OCH VIKTER Höjd på dubbelgolv cm Lastvolym i dubbelgolvet (dubbelgolv + förvaringsutrymme bak) L Storlek på klafflucka bak 85x41 65x115 82x105 Axelavstånd m 3,45 3,45 4,04 Däck 225/75R16CP 225/75R16CP 225/75R16CP Tekniskt tillåten totalvikt i lastat skick kg /3.650 (tillval) // // (tillval) /3.650 (tillval) // // (tillval) /3.650 (tillval) // // (tillval) Vikt i körklart skick 1) kg // (tillval) // (tillval) // (tillval) Släplast, bromsat 2) kg // (tillval) // (tillval) // (tillval) Total längd m 6,44 6,44 6,99 Total bredd m 2,32 2,32 2,32 Total höjd m 3,13 3,13 3,13 Innerbredd m 2,17 2,17 2,17 Ståhöjd m 1,98 1,98 1,98 Alkovhöjd cm Mått främre sidosittgrupp cm 190x x x100 Mått uppfällbar säng cm 2 x 85 x 205 // 3 x 85 x 205 (tillval) 140x200 Mått alkovsäng cm 200x x x150 Mått längsgående bänk cm 192x50 Sovplatser Tillåtet antal personer punktsbälten totalt Fönster med myggskydd Antal serviceluckor Väggtjocklek väggar, tak, golv mm 30/30/38 30/30/38 30/30/38 Färskvatten-/avloppsvattentank L 140 (25) *** / (25) *** / (25) *** /100 Batterikapacitet Ah 80 Gel 80 Gel 80 Gel Kylskåp L 90 (140) Eura Mobil 2017/2018 1) Vikt i körklart skick enligt förordning EU nr 1230/2012: Fordon med standardutrustning i enlighet med tillverkarens specifikationer, 90 % av påfyllningsmängden för bränsle, vatten vid normal körning och gas (aluminiumgasflaska), utan specialutrustning 2) Beakta ekipagevikten 3) Ej i kombination med klädskåp SA 6470 istället för enkelstol* Endast med bälten mot körriktningen ** Endast med bälten mot körriktningen och 40 H-chassi *** Vattenmängd vid normal körning. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l **** Endast i kombination med 40 H-chassi

23 STANDARDUTRUSTNING/UTRUSTNINGSPAKET PREMIUM- FÖRDELAR CHASSI Motor på 130 hk CCS bredspårsdjupram (spårvidd 1790mm) ABS + ASR Krockkudde för förare/frampassagerare Fix and Go reparationssats Varselljus ESP inkl. Traction+ & Hill-Descent-kontroll 16" hjul KAROSS Vinterbeständig kaross enligt EN 1646 Kaross med hagelskydd runtom tack vare väggar och tak i glasfiberförstärkt plast Genomgående dubbelgolv i lättviktsutförande, isolerat och uppvärmt Förvaringsutrymme i dubbelgolvet med beläggning av glasfiberförstärkt plast (golv och väggar) Lättviktsgolvplatta i glasfiberförstärkt plast och extra aluminiumprofilsförstärkningar Träfria väggar i glasfiberförstärkt plast, genomgående isolering Anslutning mellan golv och vägg utan köldbryggor Takkantsprofil i lackerat aluminium med förseglade fogar Alkovkantprofil i glasfiberförstärkt plast med förseglade fogar Robusta karosspaneler i lackerat aluminium Uppvärmd och isolerad alkov 2 fönster i alkov Fällbart alkovgolv Säkerhetsnät i alkoven Väggtjocklek väggar/tak/golv: 30/32/38mm Extra stora garage tack vare dubbelgolv med en höjd på 37 cm Elektriskt ingångssteg Värmesystem Trumatic Combi 4 Fönster med myggskydd Serviceluckor med dubbel tätning, isolerat inlägg och lås med automatiskt indrag System med en nyckel för hela karossen Karossdörr med fönster och sopkorg Ovanskåp med förstärkning av aluminiumprofiler Stora baklyktor i modern design Minitakfönster ovanför bakpartiet (ej 630 LS) Minitakfönster ovanför frontpartiet VARDAGSRUM Tvåfärgad möbeldekor i Arizona-ek och elfenben Gardin mot förarhytten Ingångsområde med spegel och väggbeklädnad i överdragstyg Ljuddämpning på luckorna i ovanskåpen Ortopedisk kallskumsmadrass Wolana med 7 zoner Golvbeläggning i skeppsgolvdesign Överdrag: Sofia, Motion, Borneo, Como KÖK Kök i Flow-Line-design med flytande övergång till sittgruppen Kylskåp 140 liter (630 LS: tillval) Spis med tre gasplattor med elektrisk antändning, glasskydd och stor arbetsyta Utdragslådor med rullskenor i metall Djupa ovanskåp; indelade, med sarg Vattenkran med vridbar, droppfri pip TVÄTTRUM Stor rörelsefrihet tack vare ergonomiskt optimerad rumsuppdelning Centralt tvättrum med integrerad duschkabin (650 VB och 690 HB) Tvättrum bak med separat duschkabin (630LS) Duschkabiner med lamelldörrar och enhandsblandare Förvaringsskåp och spegel Stor rulltank för kassettoalett VATTENINSTALLATION Färskvattensystem i flexibelt, styvt plastmaterial Färskvattentank på 140 liter, isolerad och uppvärmd på insidan * 2 tömningsventiler för färskvatten Avloppsvattentank på 100 liter, isolerad och uppvärmd i dubbelgolvet Armaturer med keramiska patroner Sifoner som motverkar luktbildning Motsvarar minst den tekniska standarden från 3/2009 (direktiv 2002/72/EG) Särskilt tyst, tryckstyrd vattenpump ELINSTALLATION Lättåtkomlig elcentral under frampassagerarstolen Gelbatteri 80 Ah Bord-Control-panel med separat mätare för vatten, batteri- och laddspänning LED-läslampor med äkta glas Ljusbrytarsystem med samma funktion som i hemmet Taklampa Antal vägguttag 230V: 2 Antal vägguttag 12V: 1 Laddare 16 A I Skandinavien-utrustningen ingår: Elektriska ytterspeglar Farthållare Ringtryckssensorer Captain-chair-stolar med dubbla armstöd och nackstöd för förare och frampassagerare Matta i förarhytten Stötfångare i samma lack som chassit Kylargrill i svart pianolack Strålkastare med svart ram LED-varselljus 16 alufälgar Instrumentbräda med kromringar Taklucka takfönster Myggnät för karossdörr Mörkläggningssystem för förarhytt (vindruta och sidorutor) Ytterbelysning Stämningsbelysning Komfortpaket Automatisk klimatanläggning Ratt med reglage Ratt och växelspaksknopp i läderutförande Moniceiver med navigation och backkamerasystem (dubbelöga) Säkerhetsbälten mot körriktningen för femte och sjätte sittplats Combi 6 EH Innovativ lättviktskonstruktion Kaross i glasfiberförstärkt plast med samma limningsteknik som används inom luftfarten Lättviktsgolvplatta i glasfiberförstärkt plast med ny anslutningsteknik med PU-skenor mellan vägg och golv Alla planlösningar < kg Upp till 2000 kg släplast Vinterproffsen Isolerad och uppvärmd alkov Vattentankar + installation i det uppvärmda dubbelgolvet Källarförvaring för vintersportutrustning i dubbelgolvet Förvaringsexperterna Upp till liter lastvolym Genomgående dubbelgolv med 37 cm höjd Förvaringsutrymmet i dubbelgolvet kan ställas in individuellt (tillval hos Eura Mobil-partner) Eura Mobil Sealed Structure Kaross i korrosionsskyddad glasfiberförstärkt plast Robusta aluminiumskärmar Träfria väggar Samma limteknik som används inom luftfarten Väggar och tak med hagelskydd 3,5 t * Vattenmängd vid normal körning 25 l. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l. Eura Mobil 2017/

24 ALKOVMODELLER: TERRESTRA A TEKNISKA SPECIFIKATIONER TA 570 HS TA 690 HB TA 770 EB Motor 96 kw (130 hk) 96 kw (130 hk) 96 kw (130 hk) Motorer (tillval) 96 kw/130 hk, 110 kw/150 hk, 132 kw/180 hk 110 kw/150 hk, 132 kw/180 hk 110 kw/150 hk, 132 kw/180 hk GRUNDFORDON Fiat Ducato 16 /3,5 t Fiat Ducato 16 /3,5 t Fiat Ducato Maxi Chassi Fiat CCS-djupram med en spårvidd på mm Fiat CCS-djupram med en spårvidd på mm AL-KO - treaxlig med bredspårsdjupram (spårvidd 1980 mm) MÅTT OCH VIKTER Höjd på dubbelgolv cm Lastkapacitet i det bakre förvaringsutrymmet L Storlek på klafflucka bak cm 65x55 85x105 85x105 Axelavstånd m 3,45 4,04 4,35 (+0,80) Däck 225/75 R16CP 225/75 R16CP 225/75 R16CP Tekniskt tillåten totalvikt i lastat skick kg / (tillval) // // / (tillval) 3 500/3 650 (tillval) // // / (tillval) / (tillval) Vikt i körklart skick 1) kg // (tillval) // (tillval) Släplast, bromsat 2) kg // (tillval) // (tillval) Total längd m 5,98 7,06 8,29 Total bredd m 2,32 2,32 2,32 Total höjd m 3,19 3,19 3,19 Innerbredd m 2,17 2,17 2,17 Ståhöjd m 1,98 1,98 1,98 Alkovhöjd cm Mått främre sidosittgrupp cm 190x x105 Ombyggnad av sittgrupp till säng 3) cm 200x x x105 Mått uppfällbar säng cm 215x150 2x200x105 Mått alkovsäng cm 210x x x162 Mått längsgående bänk cm 115x65 Sovplatser Tillåtet antal personer 4 4 (6)** 6 3-punktsbälten totalt 4 4 (6)** 6 Karmfönster med myggnät Antal serviceluckor Väggtjocklek väggar, tak, golv mm 30/32/38 30/32/38 30/32/38 Färskvatten-/avloppsvattentank L 150 (25)*** / (25)*** / (25)*** /100 Batterikapacitet Ah 80 Gel 80 Gel 80 Gel Kylskåp L Eura Mobil 2017/2018 1) Vikt i körklart skick enligt förordning EU nr 1230/2012: Fordon med standardutrustning i enlighet med tillverkarens specifikationer, 90 % av påfyllningsmängden för bränsle, vatten vid normal körning och gas (aluminiumgasflaska), utan specialutrustning 2) Beakta ekipagevikten 3) Ej i kombination med klädskåp SA 6470 istället för enkelstol* Endast med bälten mot körriktningen ** Endast med bälten mot körriktningen och 40 H-chassi *** Vattenmängd vid normal körning. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l **** Endast i kombination med 40 H-chassi

25 STANDARDUTRUSTNING/UTRUSTNINGSPAKET CHASSI Fiat CCS bredspårsdjupram (spårvidd mm) TA 770 EB: AL-KO bredspårsdjupram med en spårvidd på mm ABS Ramförlängning Krockkudde för förare/frampassagerare Fix and Go reparationssats Elektriska fönsterhissar Varselljus ESP inkl. Traction+ & Hill-Descent-kontroll 16" hjul Komfortpaket Stylingpaket KAROSS Vinterbeständig kaross enligt EN 1646 Genomgående dubbelgolv i lättviktsutförande, isolerat och uppvärmt Träfria väggar Aluminiumprofil för anslutning mellan golv/vägg Lättviktsgolvplatta med aluminiumelement Alkov av formpressad del i glasfiberförstärkt plast Uppvärmd och isolerad alkov Fällbart alkovgolv Säkerhetsnät i alkoven Sandwichtak i dubbelt formpressat glasfiberförstärkt plast Skärmar och balkar i samma färg som karossen Förvaringsutrymme i dubbelgolvet med beläggning av glasfiberförstärkt plast (golv och väggar) Tak, väggar och golv helt i glasfiberförstärkt plast, fullständigt isolerade Väggtjocklek väggar/tak/golv: 30/32/38 mm elektriskt dubbelt ingångssteg Trumatic-värmare Combi 4 (fr.o.m. TA 690 HB Combi 6) Seitz-karmfönster med myggnät Karossdörr med fönster och sopkorg Serviceluckor på båda sidorna med dubbel tätring och självstängande lås En nyckel för hela karossen Golvbeläggning i PVC med stegljudsisolering Golvluckor med fällbart handtag Ytterbelysning Minitakfönster ovanför bakpartiet Minitakfönster ovanför frontpartiet VARDAGSRUM Tvåfärgad möbeldekor valnöt/creme Gardin mot förarhytten Handtag och dekorlister i kromfinish Överdrag: Cali, Sofia, Borneo, Dara, Roma, Como, Pisa, läder beige, läder grå Bodel med många design- och dekorelement Indirekt belysning med LED-ljus ovanför ovanskåpen Sänggavel med indirekt belysning och förvaring KÖK Kökslådor med automatisk indragning och soft-stop (stoppdämpning) Djupa ovanskåp; indelade och med sarg Spishäll (nedsänkt med glasskydd), 3 kokplattor Underskåp med djupa utdragslådor Underskåp med stora och formsköna bygelhandtag Kylskåp: 175 l (utom TA 570 HS: 115 l) Vattenkran med vridbar, droppfri pip TVÄTTRUM DuoMax-bad med integrerad duschkabin Förvaringsskåp och spegel Dusch med 2 avlopp Ovanskåp i trä Spegel 230 V-uttag VATTENINSTALLATION Färskvattenrörsystem i flexibelt, styvt plastmaterial System med fasta rör för avloppsvatten Färskvattentank 150 l (överströmningsmöjlighet vid 25 l), isolerad och uppvärmd i dubbelgolvet * 2 tömningsventiler för färskvattensystemet Isolerad och uppvärmd avloppsvattentank på 150 l Tryckvattensystem Armaturer med keramiska patroner motsvarar minst den tekniska standarden från 3/2009 (direktiv 2002/72/EG) ELINSTALLATION Elektronisk styrenhet för bodelens elsystem Elektronisk Bord-Control-Panel med extrafunktioner Elektrisk högeffektsladdare Batteri 80 Ah resp. 105 Ah Taklampa med YTL jus och takspotlights Antal vägguttag 230V: 3 Antal vägguttag 12 V:1 EXTRA STANDARDUTRUSTNING PÅ TA 770 EB AL-KO 3-axligt chassi Panoramaglastak Sun Roof Taklucka takfönster Höjd på dubbelgolv 47 cm I Skandinavien-utrustningen ingår: Elektriska ytterspeglar Farthållare Captain-chair-stolar med dubbla armstöd och nackstöd för förare och frampassagerare Matta i förarhytten Stötfångare i samma lack som chassit Kylargrill i svart pianolack Strålkastare med svart ram LED-varselljus 16 alufälgar Instrumentbräda med kromringar Taklucka takfönster Automatisk klimatanläggning Ratt med reglage Ratt och växelspaksknopp i läderutförande Moniceiver med navigation och backkamerasystem (dubbelöga) Säkerhetsbälten mot körriktningen Combi 6 EH Solvärmesystem Termodraperi Tak Panoramaglastak Sun Roof Toalettventilation SOG Duo Control med fjärrindikering, Eis-Ex och krocksensor Instrumentbräda i träfinish Utvändig dusch Utvändig gasoluttag Fläktkåpa Värmeväxlare Sätesbälten mot körriktningen för femte och sjätte sittplats utom TH570 HS Klimatiserad förarhytt Moniceiver med backkamera PREMIUM- FÖRDELAR Vinterproffsen Uppvärmda alkovsängar Förarhyttavskärmning med vintergardin (tillval) Vattentankar + installation i det uppvärmda dubbelgolvet Källarförvaring för vintersportutrustning i dubbelgolvet Komfortinteriör LED-spotlights runtom Tvåfärgade möbler i valnöt/creme Sänggavel med indirekt LED-belysning och förvaring Taklampa med ytljus och spotlights Kökslådor med automatisk indragning och stoppdämpning (soft-stop) Utökad standardutrustning på Terrestra A. Mervärde för mer körglädje Karossdörr med centrallås, fönster och sopkorg Minitakfönster ovanför baksängen 230 V-uttag i tvättrummet Värmesystem Combi 6 på fordon > 7 m Klimatiserad förarhytt Elektriska ytterspeglar Farthållare Captain-chair-stolar med dubbla armstöd och nackstöd för förare och frampassagerare Moniceiver med backkamera Matta i förarhytten Stötfångare i samma lack som chassit Kylargrill i svart pianolack Strålkastare med svart ram LED-varselljus 16 alufälgar Instrumentbräda med kromringar Myggnät för karossdörr Mörkläggningssystem för förarhytt (vindruta och sidorutor) Alkovfönster vänster Fönster i toalettutrymmet Högtalare i karossen Heltäckningsmattor i bodelen Fästskena och bälten för bakre garage Säkerhetsbälten i sittgruppen i bakpartiet TA 570 HS) * Vattenmängd vid normal körning 25 l. Om det finns tillräckliga lastreserver kan vattentanken på 25 l fyllas på till den faktiska kapaciteten på 140 l. Eura Mobil 2017/

26 ALKOVMODELLER: SPECIALUTRUSTNING Utrustning: S = Standard O = Tillval (specialutrustning) = Ej tillämpligt Code Info CHASSIALTERNATIV - MOTOR Motor på 130 hk Fiat (pristillägg jämfört med 115 hk) S S S S S S Motor på 150 hk Fiat (pristillägg jämfört med 130 hk) O O O O O O Motor på 180 hk Fiat (pristillägg jämfört med 130 hk) O O O O O O Motor på 180 hk Fiat (pristillägg jämfört med 150 hk) O O O O O O CHASSIALTERNATIV - VIKTÖKNING Viktsänkning från kg till kg (beroende på modell) O O O O O Viktökning 35 L till 3,65 t O O O O O Viktökning till 3,85t (endast i kombination med förstärkt framaxelfjädring) O O O O O Viktökning till 4,5 t (endast i kombination förstärkt framaxelfjädring) O O O O O Förstärkta framaxelfjädrar O O O O O S CHASSIALTERNATIV - FLER ALTERNATIV Automatisk växellåda O O O O O O Reservhjul (beroende på planlösning) O O O Chassi - Maxi istället för 35 L (4,25 t) pristillägg med 130 hk O O O O O Chassi - Maxi istället för 35 L/4,5t i kombination med ALKO S Chassi - Maxi istället för 3,65 t/4,4 t (pristillägg) med 150/180 hk O O O O O Bränsletank 120 liter O O O O O O KAROSSALTERNATIV - UTSIDA Dragkrok Fiat O O O Ytterdusch (kall/varm) på förarsidan O O O S S S Tak Panoramaglastak Sun Roof, isolerat S S S 24, Taklucka takfönster O O O S S S Fönster i toalettutrymmet (beroende på planlösning) O O O S S S Stege bak O O O O O O Komfortstöttor bak O O O S S S KAROSSALTERNATIV - INSIDA Tredje våningssäng, uttagbar - O Instrumentbräda i träfinish - Fiat O O O Avskiljande termogardin mot förarhytten O O O O O O AONE 630LS Activa One AONE 650VB AONE 690HB TA 570HS Terrestra A TA 690HB TA 770EB Differens vikt i kg Pris SEK inkl. moms 26 Eura Mobil 2017/2018 Observera: Specialutrustning ökar fordonets tomvikt och minskar lastkapaciteten. Även rumsliga mått som längd och höjd (in- och utsida) kan påverkas av specialutrustning.

27 Code Info Termogardin förarhytt inkl. golvisolering O O O Bordsbreddning O O O , KAROSSALTERNATIV - CYKELHÅLLARE Utökningskit för cykelhållare från 2 till 4 cyklar O O O Cykelhållare för 2 cyklar (upp till 30 kg) O O O Cykelhållare Quick-Block för 4 cyklar (upp till 60 kg) O O O Cykelhållare för bakgarage (för 2 cyklar) O O O Cykelhållare Quick-Block för 4 cyklar (upp till 60 kg) KAROSSALTERNATIV - MARKISER Mekanisk markis, 3,5 m O Mekanisk markis, 4 m O O Mekanisk markis, 4,5 m - - O - O Mekanisk markis, 5,5 m O 62, KAROSSALTERNATIV - KÖK Ugn (beroende på planlösning) endast i kombination med stort kylskåp O O O - O O Fläktkåpa O O O O O O Stort kylskåp O S S - S S KAROSSALTERNATIV - FÖRSÖRJNINGSTEKNIK Batteri: andra gelbatteri 80 Ah O O O Takmonterad klimatanläggning 230 volt O O O O O O Ytteruttag för gas på frampassagerarsidan O O O S S S Automatiskt SAT-system O O O , Solvärmesystem (2 x 90 watt) O O O O O O Toalettventilation (SOG) O O O S S S Fördragna kablar för solvärmesystem O O O , KAROSSALTERNATIV - TEXT UTRUSTNING Dekorpaket O O O S S S Stolar i förarhytt med överdrag Borneo O O O Stolar i förarhytt med överdrag Dara O O O Stolar i förarhytt med överdrag Sofia O O O Överdrag Dara /dekor Olbia O O O O O O Överdrag Borneo /dekor Maka S S S O O O Överdrag Cali /dekor Maka S S S Överdrag Como /dekor Maka O O O Överdrag Pisa /dekor Fano O O O Överdrag Roma /dekor Vila O O O AONE 630LS Activa One AONE 650VB AONE 690HB TA 570HS Terrestra A TA 690HB TA 770EB Differens vikt i kg Pris SEK inkl. moms Eura Mobil 2017/

28 Code Info Överdrag Sofia /dekor Kota O O O O O O Överdrag läder beige /dekor Olbia O O O Överdrag läder grå /dekor Kota O O O KAROSSALTERNATIV - MULTIMEDIA Utdragbar hållare för plattskärm i ovanskåpet i frontpartiet O O O - O - 5, Högtalare (2) i bodelen O O O S S S Heltäckningsmattor i bodelen O O O S S S TFT-bildskärm O O O O O O 2, KAROSSALTERNATIV - MÖBELDEKOR Möbeldekor Arizona-ek S S S Möbeldekor valnöt S S S 0 0 ÖVRIGT COC-handlingar, förfrakt, gasinspektion O O O O O O AONE 630LS Activa One AONE 650VB AONE 690HB TA 570HS Terrestra A TA 690HB TA 770EB Differens vikt i kg Pris SEK inkl. moms 28 Eura Mobil 2017/2018

29 Eura Mobil 2017/

30 ÖVERSIKT PLANLÖSNINGAR DELINTEGRERADE PROFA T 3,5 t 675 SB 695 HB 695 EB 720 EB 720 QB 725 QB 730 EB PROFA RS 3,5 t 675 SB 695 HB 695 EB 695 QB 720 EB 720 QB 725 QB 730 EB TERRESTRA T TT 650 EB TT 670 SB TT 720 EB 30 Eura Mobil 2017/2018

31 INTEGRERAE INTEGRA LINE INTEGRA 3,5 t 655 EB 675 SB 695 HB 695 EB 695 QB 720 EB 720 QB 725 QB 730 EB I 700 EB I 890 EB I 890 QB ALKOVMODELLER ACTIVA ONE TERRESTRA A 3,5 t ACTIVA ONE 630 LS ACTIVA ONE 650 VB ACTIVA ONE 690 HB TA 570 HS TA 690 HB TA 770 EB Eura Mobil 2017/

32 Eura Mobil GmbH Kreuznacher Straße 78 D Sprendlingen (Rheinhessen) Tel / Fax / info@euramobil.de Alla uppgifter i den här broschyren gäller för de produkter som anges här och inte för andra produkter från Eura Mobil GmbH. De modeller som avbildas i denna broschyr visar utrustningen för Tyskland. De omfattar delvis även specialutrustning och tillbehör som inte ingår i standardutrustningen. Alla viktuppgifter har ett variationsintervall på +/- 5 procent. I vissa länder kan det förekomma avvikelser från de modellvarianter och utrustningsalternativ som beskrivs här, på grund av olika lagstiftning. Kontakta din Eura-Mobil-handlare för mer information om exakt omfattning och tillgängliga alternativ för modellspecifik och modelloberoende utrustning. Med reservation för misstag och ändringar i konstruktion, utrustning och extrautrustning. När den här broschyren ges ut upphör alla tidigare kataloger att gälla. Allmän information om viktförhållanden hos husbilar Specialutrustning (extrautrustning) ökar fordonets vikt i körklart skick och reducerar lastkapaciteten. Vikten på extrautrustningen framgår av uppgifterna i våra broschyrer. Du kan även fråga din handlare/säljare. Det högsta tillåtna antal personer som anges påverkas av fordonets vikt och axellast. Om specialutrustning (= extrautrustning) och tillbehör installeras på fordonet, kan det högsta tillåtna antalet personer reduceras eftersom vissa sittplatser inte kan användas till förmån för högre lastkapacitet. Om alla sittplatser ska användas måste man delvis minska på lastkapaciteten. Den tekniskt tillåtna totalvikten samt axellasterna får inte överskridas. Vid installation av specialutrustning (= extrautrustning) och tillbehör reduceras lastkapaciteten. Lastkapaciteten påverkas inte bara av fordonets vikt i körklart skick, den faktiska fordonsvikten, vikten på tillbehör och den tekniskt tillåtna totalvikten, utan även av respektive axellast. Förutsättning för att kunna utnyttja den fordonstekniskt högsta lastkapaciteten är en optimal fördelning av axellasten. 32 Eura Mobil 2017/2018 Vikten i körklart tillstånd enl. art. 2 punkt 4.a)VO(EU) om inget avvikande är reglerat, definierat som: Fordonsvikten med standardutrustning enl. tillverkarens specifikationer (inkl. fordonets verktyg) + Bränsletank fylld upp till 90 % + 75 kg (förarens vikt) + Gasolflaska i aluminium (11kg påfyllningsmängd) fylld till 100 % (motsvarar 18 kg total vikt) + Färskvattentank fylld till 100 % (färskvattentankens kapacitet begränsas till 20 liter färskvatten vid körning om detta uppfyller de tekniska kraven*) + Toalett-spoltank fylld till 100 % + Färskvattenvärmare fylld upp till 100 % = Vikt i körklart skick * Färskvattentankens kapacitet i enl. med bilaga V. del A, punkt 2.6 fn. (h) VO (EU) 1230/2012 begränsas till 20 liter via överflödesventil beroende på fordonsmodell (rekommenderad fyllning under färd) Den tekniskt godkända totalvikten enl. art. 2, punkt 7 VO (EU) 1230/2012 anges som: Den maximalt angivna maximala vikten i lastat tillstånd som anges av tillverkaren. Den maximala lastkapaciteten i enlighet med kataloguppgifterna definieras som: Tekniskt tillåten totalvikt - vikt i körklart tillstånd = maximal lastkapacitet Eura Mobil GmbH 2017 Kopiering av denna broschyr eller delar av den kräver skriftligt tillstånd från Eura Mobil GmbH. Datum: Oktober 2017
