Prislista stålskorsten

Transkript

1 Prislista stålskorsten PERMETER ICS PERMETERair BASTU Priser i SEK Gäller från

2 I blickfånget! Nu finns även LIM TILL BRANDSKIVOR. Se sid. 12 VRIDSPJÄLL till Permeter, inbyggt i en 455-längd. Se sid. 8 VIT KAMINANSLUTNING finns nu i sortimentet. Se sid. 6 INSPEKTIONSLÄNGD, 455-längd med integrerad sotlucka i diskret utförande Se sid. 9 Du vet väl om att du kan sidoförskjuta Permeter med FLERA OLIKA BÖJAR. Passar inte dessa, tillverkar vi böjar enligt dina önskemål. Se sid

3 Permeter Permeter är en högkvalitativ stålskorsten, speciellt framtagen och lämpad för ved eldade eldstäder som braskaminer, vedpannor och bastuaggregat. Skorstenen består av ett innerrör, isolering och en yttermantel. Till skillnad från många andra skorstensfabrikat så har Permeter ett innerrör som tar upp sin egen expansion vid värmeutvidgning. Ett innerrör, som utsätts för flera hundra graders temperatur vid eldning, kan utvidgas med flera centimeter och om de sitter fast i varandra kan skorstenen tryckas/växa isär om man monterat böjar (sidoförskjutning), vilket kan leda till stor brandrisk. Permeter har en av marknadens absolut bästa och säkraste isolering som tål C. Med andra ord så får du marknadens bästa och säkraste skorsten till bästa tänkbara pris. HUR? Vi är världens största skorstenstillverkare, och har i om med det de absolut lägsta inköpspriserna på råmaterial, samt en utveckling och forskningsavdelning i absoluta framkant

4 Permeter, stålskorsten som metervara. Permeter förenar vår dokumenterade kvalitet och flexibilitet med enkelhet när det gäller att tala om vad den kostar. Enkelt uttryckt är det bara att multiplicera den önskade längden med meterpriserna nedan. Du kan välja flera olika färger (standard svart, grå eller vit eller valfri för 30% pristillägg). Priset gäller vid köp av angivna skorstenspaket, exkl takhuv och frakt. Paketpris 1820:-/m dimension 130 mm Paketpris 1990:-/m dimension 150 mm Paketpris 2540:-/m dimension 200 mm RAL 7043 RAL 9005 RAL 9016 Beställ valfri färg, pristillägg 30%

5 Permeter, stålskorsten som metervara. Paketet består av: Kaminanslutning Skorstenslängd 1000 mm (955 mm), 25 mm isolering Skorstenslängd 205 mm, 25 mm isolering Övergång mm (183 mm) Täckplåt rund Skorstenslängd 955 mm, 50 mm isolering Skorstenslängd 455 mm, 50 mm isolering Tätmassa Pannkitt Permeter förenar vår dokumenterade kvalitet och flexibilitet med enkelhet när det gäller att tala om vad den kostar. Enkelt uttryckt är det bara att multiplicera den önskade längden med 1990 kr per meter, (priset gäller vid köp av angivna skorstenspaket, exkl takhuv och frakt). Glöm ej att komplettera med takhuv! Paketpris 1990:-/m Ca-pris baserat på 5M-skorsten. Dimension 150 mm Inkl moms, exkl takhuv och frakt. Tillval Paketprislista 150 mm LÄNGD (L) m PRIS INKL MOMS 3, , L 4, , mm 1000 mm 5, , , , , Skorstenens längd baseras på avståndet toppen av eldstaden och toppen av skorstenen. Detta mått betecknas som L. 7, , , ,

6 Höjd: 180 mm 25 mm isolering 50 mm isolering 130 mm 150 mm 200 mm BENÄMNING PRIS ART NR PRIS ART NR PRIS ART NR KAMINANSLUTNINGAR i värmebeständig färg <600 C, KAMINANSLUTNING 25 mm isolering svart KAMINANSLUTNING 25 mm isolering grå KAMINANSLUTNING 50 mm isolering svart KAMINANSLUTNING 50 mm isolering grå PMS25 KAMIN ANSL Ø151IN=> Ø130 SVART PMS50 KAMIN ANSL Ø151IN=> Ø130 SVART PM25 KAMINANSLUTNING Ø121IN=> Ø130 svart PM25 KAMINANSLUTNING Ø126IN=> Ø130 svart PM25 KAMINANSLUTNING Ø175IN=> Ø150 svart PM50 KAMINANSLUTNING Ø121IN=> Ø130 svart PM50 KAMINANSLUTNING Ø126IN=> Ø130 svart PM50 KAMINANSLUTNING Ø251IN=> Ø200 svart PMS25 KAMIN ANSL Ø131IN=> Ø130 VIT PMS25 KAMIN ANSL Ø151IN=> Ø150 VIT PMS25 KAMIN ANSL Ø201IN=> Ø200 VIT PMS50 KAMIN ANSL Ø131IN=> Ø130 VIT PMS50 KAMIN ANSL Ø151IN=> Ø130 VIT PMS50 KAMIN ANSL Ø151IN=> Ø150 VIT PMS50 KAMIN ANSL Ø201IN=> Ø200 VIT SKORSTENSLÄNGD 1000 mm (955 mm) svart SKORSTENSLÄNGD 1000 mm (955 mm) grå SKORSTENSLÄNGD 1000 mm (955 mm) vit SKORSTENSLÄNGD 500 mm (455 mm) svart SKORSTENSLÄNGD 500 mm (455 mm) grå SKORSTENSLÄNGD 500 mm (455 mm) vit SKORSTENSLÄNGD 250 mm (205 mm) svart SKORSTENSLÄNGD 250 mm (205 mm) grå SKORSTENSLÄNGD 250 mm (205 mm) vit ÖVERGÅNG mm (183 mm) svart ÖVERGÅNG mm (183 mm) grå ÖVERGÅNG mm (183 mm) vit PM50 TÄCKP innertak hel, rund 0 svart PM50 TÄCKP innertak hel, rund 0 grå PM50 TÄCK innertak hel, rund 0 vit PM25 TÄCKP RUND 0 svart PM25 TÄCKP RUND 0 grå PM25 TÄCKP RUND 0 vit SKORSTENSLÄNGD 1000 mm (955 mm) svart SKORSTENSLÄNGD 1000 mm (955 mm) grå SKORSTENSLÄNGD 1000 mm (955 mm) vit SKORSTENSLÄNGD 500 mm (455 mm) svart SKORSTENSLÄNGD 500 mm (455 mm) grå SKORSTENSLÄNGD 500 mm (455 mm) vit SKORSTENSLÄNGD 250 mm (205 mm) svart SKORSTENSLÄNGD 250 mm (205 mm) grå SKORSTENSLÄNGD 250 mm (205 mm) vit TÄTMASSA Patron 300 ml PANNKITT Patron 300 ml

7 Permeter styckprislista Tillval PERMETER 130 mm 150 mm 200 mm BENÄMNING PRIS ART NR PRIS ART NR PRIS ART NR TILLVAL PM25 TÄCKP 2-D 0-5 svart PM25 TÄCKP 2-D 0-5 grå PM25 TÄCKP 2-D 0-5 vit PM50 TÄCKPLÅT innertak delad, lutning 0 5 svart PM50 TÄCKPLÅT innertak delad, lutning 0 5 grå PM50 TÄCKPLÅT innertak delad, lutning 0 5 vit PM50 TÄCKPLÅT innertak delad, lutning 6 20 svart PM50 TÄCKPLÅT innertak delad, lutning 6 20 grå PM50 TÄCKPLÅT innertak delad, lutning 6 20 vit PM50 TÄCKPLÅT innertak delad, lutning svart PM50 TÄCKPLÅT innertak delad, lutning grå PM50 TÄCKPLÅT innertak delad, lutning vit PM50 TÄCKPLÅT innertak delad, lutning svart PM50TÄCKPLÅT innertak delad, lutning grå PM50 TÄCKPLÅT innertak delad, lutning vit PM25 TÄCKP SPEC 2-D X600 Ø200 SV PM25 TÄCKP SPEC 2-D X600 Ø200 VI PM50 TÄCKP SPEC 2-D X600 Ø230 GR PM50 TÄCKP SPEC 2-D X600 Ø230 SV PM50 TÄCKP SPEC 2-D X600 Ø250 GR PM50 TÄCKP SPEC 2-D X600 Ø250 SV PM50 TÄCKP SPEC 2-D X600 Ø250 VI DIFFUSIONSSPÄRR 490 x 490 mm VÄGGFÖRANKRING Ställbar mm svart för 25 mm isolering VÄGGFÖRANKRING Ställbar mm grå för 25 mm isolering VÄGGFÖRANKRING Ställbar mm vit för 25 mm isolering VÄGGFÖRANKRING Ställbar mm svart för 50 mm isolering VÄGGFÖRANKRING Ställbar mm grå för 50 mm isolering VÄGGFÖRANKRING Ställbar mm vit för 50 mm isolering PM50 VÄGGFÖR MM Ø150 SVART PM50 VÄGGFÖR MM Ø250* GRÅ 700* * Höjd:100 mm BREDA LÅSBAND för 25 mm isolering svart BREDA LÅSBAND för 25 mm isolering grå BREDA LÅSBAND för 25 mm isolering vit BREDA LÅSBAND för 50 mm isolering svart BREDA LÅSBAND för 50 mm isolering grå BREDA LÅSBAND för 50 mm isolering vit

8 130 mm 150 mm 200 mm BENÄMNING PRIS ART NR PRIS ART NR PRIS ART NR TÄCKSVEP för 25 mm isolering svart TÄCKSVEP för 25 mm isolering grå TÄCKSVEP för 25 mm isolering vit TÄCKSVEP för 50 mm isolering svart TÄCKSVEP för 50 mm isolering grå TÄCKSVEP för 50 mm isolering vit BÖJ 25 mm isolering svart BÖJ 25 mm isolering grå BÖJ 50 mm isolering vit BÖJ 50 mm isolering svart BÖJ 50 mm isolering grå BÖJ 25 mm isolering vit L-RÖR M.SOTLUCKA 25 mm isolering svart (786 mm) L-RÖR M.SOTLUCKA 25 mm isolering grå (786 mm) L-RÖR M SOTLUCKA 25 mm isolering vit (786 mm) L-RÖR M.SOTLUCKA 50 mm isolering svart (786 mm) L-RÖR M.SOTLUCKA 50 mm isolering grå (786 mm) L-RÖR M.SOTLUCKA 50 mm isolering vit (786 mm) BÖJ MED SOTLUCKA 25 mm isolering svart BÖJ MED SOTLUCKA 25 mm isolering grå BÖJ MED SOTLUCKA 25 mm isolering vit BÖJ MED SOTLUCKA 50 mm isolering svart BÖJ MED SOTLUCKA 50 mm isolering grå BÖJ MED SOTLUCKA 50 mm isolering vit OISOLERAT STARTRÖR 1000 mm (955 mm) svart 50 mm isolering OISOLERAT STARTRÖR 1000 mm (955 mm) grå mm isolering KOPPLINGSSTYCKE special KOPPLINGSSTYCKE för inmurning PMS50 SKJUTSPJÄLL 205 Ø130 GRÅ PMS50 SKJUTSPJÄLL 205 Ø130 SVART PMS50 SKJUTSPJÄLL 205 Ø130 VIT PMS50 SKJUTSPJÄLL 205 Ø150 GRÅ PMS50 SKJUTSPJÄLL 205 Ø150 SVART PMS50 SKJUTSPJÄLL 205 Ø150 VIT PMS50 SKJUTSPJÄLL 205 Ø200 GRÅ PMS50 SKJUTSPJÄLL 205 Ø200 SVART PMS50 SKJUTSPJÄLL 205 Ø200 VIT PMS25 VRIDSPJÄLL 455 MM Ø130 GRÅ PMS25 VRIDSPJÄLL 455 MM Ø130 SVART PMS25 VRIDSPJÄLL 455 MM Ø130 VIT PMS25 VRIDSPJÄLL 455 MM Ø150 GRÅ PMS25 VRIDSPJÄLL 455 MM Ø150 SVART PMS25 VRIDSPJÄLL 455 MM Ø150 VIT PMS25 VRIDSPJÄLL 455 MM Ø200 GRÅ PMS25 VRIDSPJÄLL 455 MM Ø200 SVART PMS25 VRIDSPJÄLL 455 MM Ø200 VIT PMS50 VRIDSPJÄLL 455 MM Ø130 GRÅ PMS50 VRIDSPJÄLL 455 MM Ø130 SVART PMS50 VRIDSPJÄLL 455 MM Ø130 VIT PMS50 VRIDSPJÄLL 455 MM Ø150 GRÅ PMS50 VRIDSPJÄLL 455 MM Ø150 SVART PMS50 VRIDSPJÄLL 455 MM Ø150 VIT PMS50 VRIDSPJÄLL 455 MM Ø200 GRÅ PMS50 VRIDSPJÄLL 455 MM Ø200 SVART PMS50 VRIDSPJÄLL 455 MM Ø200 VIT

9 130 mm 150 mm 200 mm BENÄMNING PRIS ART NR PRIS ART NR PRIS ART NR LOCK TILL HONDEL för 25 mm isolering svart LOCK TILL HONDEL för 25 mm isolering grå LOCK TILL HONDEL för 25 mm isolering vit LOCK TILL HONDEL för 50 mm isolering svart LOCK TILL HONDEL för 50 mm isolering grå LOCK TILL HONDEL för 50 mm isolering vit T-RÖR 90 KOMPLETT BAK UTV 50mm isolering svart T-RÖR 90 KOMPLETT BAK UTV 50mm isolering grå T-RÖR 90 KOMPLETT BAK UTV 50mm isolering vit T-RÖR 90 50mm isolering svart T-RÖR 90 50mm isolering grå T-RÖR 90 50mm isolering vit LOCK TILL T-RÖR 50 mm isolering svart LOCK TILL T-RÖR 50 mm isolering grå LOCK TILL T-RÖR 50 mm isolering vit FUNDAMENTSPLATTA 50 mm isolering svart FUNDAMENTSPLATTA 50 mm isolering grå FUNDAMENTSPLATTA 50 mm isolering vit VÄGGKONSOL TILL FUNDAMENTSPLATTA svart VÄGGKONSOL Passar 130, 150 TILL OCH FUNDAMENTSPLATTA 200 dim grå VÄGGKONSOL TILL FUNDAMENTSPLATTA vit grå Passar VÄGGKONSOL dimensioner: TILL 130, FUNDAMENTSPLATTA 150 och 200 mm vit INSPEKTIONSLÄNGD (455 mm) 25 mm isolering svart INSPEKTIONSLÄNGD (455 mm) 25 mm isolering grå INSPEKTIONSLÄNGD (455 mm) 25 mm isolering vit INSPEKTIONSLÄNGD (455 mm) 50 mm isolering svart INSPEKTIONSLÄNGD (455 mm) 50 mm isolering grå INSPEKTIONSLÄNGD (455 mm) 50 mm isolering vit REGNHATT 25 mm isolering svart REGNHATT 25 mm isolering grå REGNHATT 25 mm isolering vit REGNHATT 50 mm isolering svart REGNHATT 50 mm isolering grå REGNHATT 50 mm isolering vit STAGFÄSTE (vajerfäste) för 50 mm isolering svart STAGFÄSTE (vajerfäste) för 50 mm isolering grå STAGFÄSTE (vajerfäste) för 50 mm isolering vit VENT BJÄLKLAGSISOLERING T för Lösullsbjälklag & 50 mm isolerade rör CE-godkänd lösning som består utav formskålad rockwool isolering samt 1 st rostfri yttermantel som knäpps ihop runt skorstenen. Fungerar som distans/ventilation mot brännbart material och förhindrar kallras

10 Permeter styckprislista Tillval 130 mm 150 mm 200 mm BENÄMNING PRIS ART NR PRIS ART NR PRIS ART NR RUND SKORSTEN OVAN TAK PMS50 PAKET <1200 mm RUND HUV 0-7 svart Innehållande: regnhatt, under & överbeslag PMS50 PAKET <1200 mm RUND HUV svart Innehållande: regnhatt, under & överbeslag PMS50 PAKET <1200 mm RUND HUV svart Innehållande: regnhatt, under & överbeslag Tänk på när höjden med rund ovan tak blir - över 1300 mm bör inspektionslängd monteras - över 1500 mm bör även breda låsband monteras - över 2500 mm bör även skorstenen stagas FYRKANTIG SKORSTENSHUV FYRKANTIG TAKHUV PROFFS svart KOMPLETT 5150 (beslag, mantelpaket, huvtak, skorstensadapter, förstyvningsram inkl stag, gummiduk & snödriftsskydd) ställbar beslag 10-45, höjd >1650 mm fast beslag 0-13, höjd >1650 mm fast beslag 14-27, höjd >1650 mm fast beslag 28-38, höjd >1650 mm fast beslag 39-45, höjd >1650 mm GLÖM EJ! Skorstensadapter för univ.huvtak FÖRLÄNGNINGSPLÅT 1100 mm svart Tänk på när höjden med 4-kantig skorstenshuv blir - över 1300 mm bör plattform 650 mm monteras - över 1900 mm bör stege m plattform 1200 mm monteras - över 3000 mm bör stege m plattform 1200 mm förlängas RÖD HUV gr 1650 mm KOMPLETT 5150 (beslag inkl stag, mantelpaket & huvtak) GLÖM EJ! Skorstensadapter för univ.huvtak FÖRLÄNGNINGSPLÅT 1150 mm röd

11 130 mm 150 mm 200 mm BENÄMNING PRIS ART NR PRIS ART NR PRIS ART NR FYRKANTIG TAKHUV PROFFS svart STYCKPRISER TAK BESLAGSATS 0-13 svart TAK BESLAGSATS svart TAK BESLAGSATS svart TAK BESLAGSATS svart TAK BESLAG NOCK svart TAK MANTELP TELSKOP 1150 mm mm svart HUVTAK UNIVERSAL dim svart SKORSTENSADAPTER TILL HUVTAK GUMMIDUK TILL TAKBESLAG svart SNÖDRIFTSKYDD TILL TAKBESLAG RUND SKORSTEN OVAN TAK svart STYCKPRISER TAK UNDERBESLAG dim TAK UNDERBESLAG dim TAK Ö-B mm FÖR PELLETSSKORSTEN TAK Ö-B mm TAK Ö-B mm TAK Ö-B mm TAK Ö-B mm FÖR PELLETSSKORSTEN TAK Ö-B mm TAK Ö-B mm TAK Ö-B mm TAK Ö-B mm FÖR PELLETSSKORSTEN TAK Ö-B mm TAK Ö-B mm TAK Ö-B mm TAK Ö-B NOCK FAST: 230MM SV M R.KRAGE TAK Ö-B NOCK FAST: 255MM SV M R.KRAGE TAK Ö-B NOCK FAST 315MM SV M R.KRAGE OBS! Ange lutning vid beställning. TAK Ö-B PAPPTAK mm SV M R.KRAGE TAK Ö-B PAPPTAK mm SV M R.KRAGE TAK Ö-B PAPPTAK mm SV M R.KRAGE

12 Permeter styckprislista Tillbehör BENÄMNING PRIS ART NR SCHIEDEL BRANDSKIVOR Brandklass: A1, CE-Märkta. Brandskivorna är tillverkade utav kalciumsilikat som är ett lättviktsmaterial med extremt god isoleringsförmåga. Används bl.a. till omramning/inbyggnad utav kassetter, insatser, vedspisar, vedeldade bastuagreggat etc. 1220x1000x50 mm ELDFAST LIM TILL BRANDSKIVA PÅSE 1KG SCHAKTSKIVA 420x1200 mm SCHAKTREGEL 1250 mm KOMBI STEGET 5-pack Galvaniserad KOMBI STEGET 5-pack Svart KOMBI STEGET 5-pack Röd BÄRLÄKTSTEG 2-kup 25mm Svart BÄRLÄKTSTEG 2-kup 25mm Röd BÄRLÄKTSTEG 2-kup 45mm Svart BÄRLÄKTSTEG 2-kup 45mm Röd TAKSTEG FÖR PLÅTTAK Svart GLIDSKYDD STEGE inkl skruv Galvaniserad GLIDSKYDD STEGE inkl skruv Svart GLIDSKYDD STEGE inkl skruv Röd PLATTFORM TILL FYRKANTIG TAKHUV mm Svart STEGE 1200 mm inkl plattform/handledare, Galvaniserad STEGE 1200 mm inkl plattform/handledare, Svart FÖRLÄNGNINGSDEL TILL STEGE 1200 mm, Galvaniserad FÖRLÄNGNINGSDEL TILL STEGE 1200 mm, Svart WAKA FLEX tätningsmaterial takplåster fungerar som ett tätningsmaterial & tillämpar sig extra bra på områden som är normalt svåra att få täta ovantak. Materialet är självvulkande och har 2 butylsträngar som klistrar mot ett rent & torrt underlag. WAKA FLEX svart 280x5000 mm WAKA FLEX tegelröd 280x5000 mm WAKA FLEX svart 140x5000 mm

13 PRIS BENÄMNING ART NR INKL MOMS TAK KAJGALLER 140x140 mm TAK KAJGALLER 270x140 mm TAK KAJGALLER 270x270 mm TAK KAJGALLER RUND Ø TAK KAJGALLER RUND Ø TAK KAJGALLER RUND Ø RÖKGASFLÄKT RSV RÖKGASFLÄKT RSV STYRNING MANUELL EFC STYRNING AUTOMATISK START/STOPP EFC STYRNING TRÅDLÖS EW MOTFLÄNS TILL RSV mm MOTFLÄNS TILL RSV mm MOTFLÄNS TILL RSV mm MOTFLÄNS TILL RSV mm TÄCKPLÅT FÖR STÅLSKORSTEN RSV TÄCKPLÅT FÖR STÅLSKORSTEN RSV SPRAY HIGH TEMP 800 ANTRACIT SPRAY HIGH TEMP 800 SVART SPRAY HIGH TEMP 800 VIT PMS50 TÄCKLOCK AVSLUT Ø130 SVART PMS50 TÄCKLOCK AVSLUT Ø150 SVART PMS50 TÄCKLOCK AVSLUT Ø200 SVART DRAFTBOOSTER UPPSTART-/RÖKG.FLÄKT BL DRAFTBOOSTER UPPSTART-/RÖKG.FLÄKT SV TAK WAKAFLEX M-GLUE 290 ml GRÅ TAK WAKAFLEX M-GLUE 290 ml RÖD TAK WAKAFLEX M-GLUE 290 ml SVART

14 Permeter, vinklad stålskorsten. När du ska vinkla skorstenen mäter du ifrån centrum rökuttag eldstad till centrum på skorstenen. Detta mått betecknas som VL i tabellen på andra sidan. Bygghöjden på förskjutningen betecknas som VH. För mer detaljerade beräkningar eller längre mått på VL än vad som finns i tabellen, besök och hämta våra beräkningsprogram för vinklad skorsten. Yttertak VH Innertak Eldstad VL 130 MM INKL MOMS 150 MM INKL MOMS 200 MM INKL MOMS 15, 30, 45, 52 ELLER 63 VINKEL VINKEL MED SOTLUCKA PRISTILLÄGG SPECIALVINKEL 30% 30% 30% VÄGGFÄSTE BREDA LÅSBAND INSPEKTIONSLÄNGD 455 MM

15 Sidoförskjutningstabeller helisolerade moduler (50 mm) PERMETER 45 grader int Ø (mm) st 45gr böjar VH VL st 955 Längd VH VL st 455 Längd VH VL st 205 Längd VH VL grader int Ø (mm) st 63gr böjar VH VL st 955 Längd VH VL st 455 Längd VH VL st 205 Längd VH VL grader int Ø (mm) st 30gr böjar VH VL st 955 Längd VH VL st 455 Längd VH VL st 205 Längd VH VL grader int Ø (mm) st 52gr böjar VH VL st 955 Längd VH VL st 455 Längd VH VL st 205 Längd VH VL grader int Ø (mm) st 15gr böjar VH VL st 955 Längd VH VL st 455 Längd VH VL st 205 Längd VH VL ATT TÄNKA PÅ VID SIDOFÖRSKJUTNING Vid sidoförskjutning mer än 45 grader ska en inspektionslängd sättas böjarna. Ett väggfäste ska placeras med minst 1200 mm rum i lutningens längd. Blir skorstenen högre än 3 meter efter förskjutningen eller om förskjutningen (VL) överstiger 500 mm ska även breda låsband monteras på modulerna som används i förskjutningen

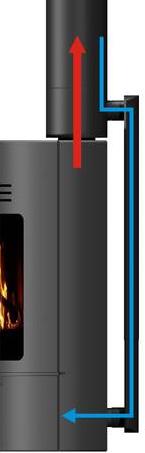

16 air Permeter air är en beprövad stålskorsten i form av vår populära och vanliga Permeter. Skillnaden är att du nu också kan få tilluft direkt till din eldstad via din adapter. Med andra ord så får du ett helt slutet system, där både förbränningsluft och rökgaser sköts via skorstenen. Diameter: 150 mm och 200 mm. Kontakta oss för offert, eller om du bara vill veta mer. Permeter med tilluft För att undvika problem med kondens används dubbelisolerade PMSair skorstenslängder. Finns i grått, vitt eller svart och med rund eller fyrkantig takhuv. Permeter Air är godkänd för att sidoförskjutas (böjas) med 45 vinklar

17 air Permeter Air Styckprislista BENÄMNING ART NR 150 mm INKL MOMS PMSA25 KAMIN ANSL HÖG Ø151IN=> Ø150 SVART PMS TILLUFTSKAN. JUSTB 1-1,8M ø150 SV PMSA TILLUFTK Ö-GÅNG ø150 SV PMSA TILLUFTK Ö-GÅNG ø150 SV PMSA TILLUFTK Ö-GÅNG ø150 SV FLEXSLANG för tilluft med låsband ø PMSA25 LÄNGD 955 MM ø150 SVART PMSA25 LÄNGD 455 MM ø150 SVART PMSA25 LÄNGD 205 MM ø150 SVART PMSA Ö-GÅNG KONISK ø150 SV PM25 TÄCKP RUND 0 ø250 SVART PM50 TÄCKP 2-D 0-5 ø200 SVART PM50 TÄCKP 2-D 6-20 ø200 SVART PM50 TÄCKP 2-D ø200 SVART PM50 TÄCKP 2-D ø200 SVART PMSA50 LÄNGD 955 MM Ø150 SVART PMSA50 LÄNGD 455 MM Ø150 SVART PMSA50 LÄNGD 255 MM Ø150 SVART TÄTMASSA TRANSPARENT PATROL 300 ML PANNKITT PATRON 300 ML PMSA25 45 RÖRBÖJ Ø150 SVART PMSA50 45 RÖRBÖJ Ø150 SVART PMSA25 L-RÖR 180MM Ø150 SVART PMSA50 INSP LÄNGD 455MM Ø150 SV PMSA50 REGNHATT Ø150 SVART

18 Pelletsskorsten med låsband Vår pelletsskorsten finns i dimension 100 mm (inv. mått på rökkanalen) och som standard i svart färg. En pelletsskorsten utsätts normalt för låga rökgastemperaturer och är därför endast halvisolerad 25 mm isolering runt innerröret, detta räcker dock för så kallade schaktfria montage vid max rökgastemperatur 200 C. Skorstenen går att topp- eller bakansluta på kaminen. Vi tillverkar även kopplingsstycken kopplingsstycke special så att skorsten kan anslutas till alla olika stosdimensioner på pelletskaminen. Naturligtvis går det att böja sidoförskjuta skorstenen med 45 böjar. Pelletsskorsten styckprislista BENÄMNING 100 mm INKL MOMS PM25 ANSL KMP TOPP 82INV Ø KOPPLINGSSTYCKE standard KOPPLINGSSTYCKE special SKORSTENSLÄNGD mm (955 mm) 25 mm isolering SKORSTENSLÄNGD 500 mm (455 mm) 25 mm isolering SKORSTENSLÄNGD 250 mm (205 mm) 25 mm isolering TÄCKPLÅT rund TÄTMASSA PANNKITT Tillval TÄCKPLÅT delad innertak TÄCKPLÅT delad innertak TÄCKPLÅT delad innertak TÄCKPLÅT delad innertak VÄGGFÖRANKRING (ställbar mm) för 25 mm isolering BREDA LÅSBAND för 108 mm 25 mm isolering TÄCKSVEP för 25 mm isolering

19 Pelletsskorsten styckprislista Tillval BENÄMNING ART NR 100 mm INKL MOMS 45 BÖJ 25 mm isolering L-RÖR 25 mm isolering (786 mm) BÖJ MED SOTLUCKA 25 mm isolering LOCK TILL HONDEL för 25 mm isolering T-RÖR 90 för 25 mm isolering LOCK TILL T-RÖR för 25 mm isolering FUNDAMENTSPLATTA för 25 mm isolering VÄGGKONSOL TILL FUNDAMENTS-PLATTA för 25 mm isolering REGNHATT för 25 mm isolering PM25 <1200MM RUND HUV 0-7 Ø100 SV PM25 <1200MM RUND HUV Ø100 SV PM25 <1200MM RUND HUV Ø100 SV GLÖM EJ! Skorstensadapter för univ. huvtak FÖRLÄNGNINGSPLÅT 1100 mm svart

20 ICS ICS skorsten 700 mm som standard. Kan tillverkas upp till 1200 mm. ICS skorstenen är vår mest universella och flexibla skorsten. Den har en blank rostfri yttermantel och finns i dimensioner upp till 1200 mm inv. rökkanal. Nedan i prislistan presenteras ett utdrag av de vanligaste artiklarna, för mer avancerade installationer ber vi er kontakta oss för offert. ICS kan användas vid applikationer inom brasvärme och för industriella lösningar. ICS styckprislista 150 mm 200 mm 250 mm ART NR BENÄMNING BENÄMNING PRIS 150 mm INKL MOMS ART NR PRIS 200 mm INKL MOMS ART NR 250 mm INKL MOMS PRIS ART NR KOPPLINGSSTYCKE KOPPLINGSSTYCKE standard standard KOPPLINGSSTYCKE KOPPLINGSSTYCKE special special mm isolering SKORSTENSLÄNGD 1000 mm (955 mm) SKORSTENSLÄNGD mm (955 mm) 25 mm isolering SKORSTENSLÄNGD 500 mm (455 mm) SKORSTENSLÄNGD 500 mm (455 mm) SKORSTENSLÄNGD mm 250 isolering mm (205 mm) SKORSTENSLÄNGD 250 mm (205 mm) 25 mm isolering ÖVERGÅNG 25-50, 225 mm (180 mm) ÖVERGÅNG 25-50, 220 mm (175 mm) mm isolering SKORSTENSLÄNGD 1000 mm (955 mm) SKORSTENSLÄNGD 1000 mm (955 mm) SKORSTENSLÄNGD 50 mm 500 isolering mm (455 mm) SKORSTENSLÄNGD SKORSTENSLÄNGD 250 mm (205 mm) 500 mm (455 mm) mm isolering SKORSTENSLÄNGD 250 mm (205 mm) mm isolering TÄTMASSA Patron 300 ml PANNKITT Patron TÄTMASSA 300 ml PANNKITT TÄCKPLÅT delad innertak TÄCKPLÅT delad innertak DIFFUSIONSSPÄRR 490 x 490 mm (210 mm hål) för 50 mm isolering VÄGGFÖRANKRING (ställbar mm) för 50 mm isolering

21 ICS ICS styckprislista Tillval 150 mm 200 mm 250 mm BENÄMNING PRIS ART 150 NR mm PRIS 200 ART mm NR PRIS 250 ART mm NR INKL MOMS INKL MOMS INKL MOMS ART NR BENÄMNING BREDA LÅSBAND 108 mm för 25 mm isolering BREDA LÅSBAND 108 mm för 50 mm isolering TÄCKPLÅT delad innertak BÖJ 25 mm isolering BÖJ 50 mm isolering TÄCKPLÅT delad innertak Böjar finns även i 15, 30, 52 och BÖJ MED SOTLUCKA 25 mm isolering BÖJ MED SOTLUCKA DIFFUSIONSSPÄRR 50 mm isolering LOCK TILL HONDEL för 25 mm isolering LOCK TILL HONDEL för 50 mm isolering VÄGGFÖRANKRING (ställbar mm) T-RÖR 90, 25 mm isolering T-RÖR 90, 50 mm isolering BREDA LÅSBAND mm 25 mm isolering LOCK TILL T-RÖR, 25 mm isolering LOCK TILL T-RÖR, 50 mm isolering BREDA LÅSBAND FUNDAMENTSPLATTA, 108 mm 2550 mm mm isolering isolering FUNDAMENTSPLATTA, 50 mm isolering BÖJ 25 mm isolering VÄGGKONSOL TILL FUNDAMENTSPLATTA BÖJ 50 mm isolering för 25 mm isolering för 25 mm isolering Böjar finns även i 15 och 30 för 25 mm isolering för 50 mm isolering INSPEKTIONSLÄNGD 90 BÖJ 455 MED mm 25 SOTLUCKA mm isolering mm isolering INSPEKTIONSLÄNGD 455 mm 50 mm isolering BÖJ MED SOTLUCKA REGNHATT 25 mm 50 isolering mm isolering REGNHATT 50 mm isolering LOCK TILL HONDEL mm isolering ICS50 STAGFÄSTE Ø150 BLANK ICS50 STAGFÄSTE LOCK Ø200 TILL BLANK HONDEL ICS50 STAGFÄSTE 50 Ø250 mm isolering BLANK TAK STAGSATS TELESKOP mm

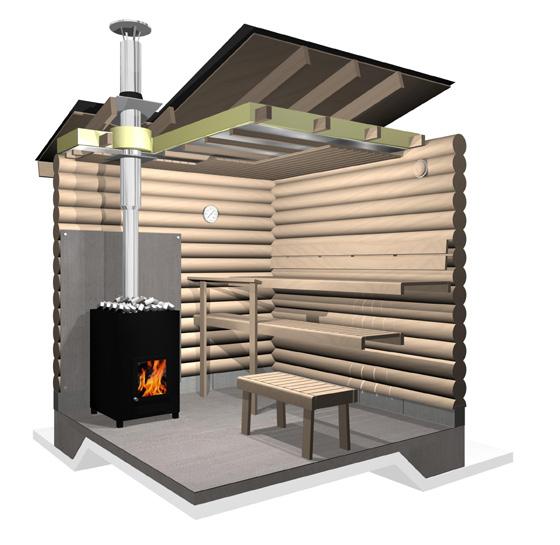

22 Schiedel bastuskorsten, en färdig paketlösning. Schiedels bastuskorsten är en ny och säker skortsten anpassad för alla vedeldade bastuaggregat på marknaden. Bastuskorstenen bygger på vår välbeprövade Permeterskorsten och har en rostfri, snygg yttermantel, 55 mm Superwool isolering och 120 dim på inneröret. Skorstenen kan endast monteras rakt uppåt. Skorstenen är testad för T600gr och kan monteras 90 mm* ifrån brännbart material för högsta möjliga säkerhet. (*oisolerade startröret 400 mm) Paketpris 5900:- Inkl moms. Paketpris avser 2,5 m skorsten, komplett ovan tak. Nu även i svart! 22 Vattencistern finns som som tillval tillval!

23 Försäljnings- och leveransvillkor Gäller från Denna vägledande prislista ersätter eventuell tidigare gällande vägledande prislista och gäller tills vidare, med förbehåll för justeringar om våra leverantörer ändrar sina villkor. 1. Priser Angivna priser i denna prislista är vägledande priser i svenska kronor (kr). 2. Leveransvillkor Samtliga priser gäller fritt Schiedels lager exklusive kostnader för emballage, pallar och tillskärning. Tillkommande fraktkostnader utanför Schiedels kontroll beroende på exempelvis framkomlighet på leverans adressen debiteras extra. 3. Leveranstid Beställda varor som lagerförs levereras snarast möjligt från Schiedels lager i (inom 5 arbetsdagar från mottagen beställning). För beställningsvaror (ej lagerförda) lämnas uppskattad leverans tid vid varje beställningstillfälle. Reserva tion för slutförsäljning föreligger. 4. Betalningsvillkor För kreditgodkända företag lämnas 30 dagar netto från fakturadatum. Därefter debiteras dröjsmålränta med 11,5% per månad efter förfallodatum. Övriga företag handlar kontant. 5. Kreditansökan Företag som önskar handla mot kredit skall insända kopia på registreringsbevis eller F-skattsedel (ej äldre än 6 månader) till Schiedel. 6. Rabatt Företags- och avtalskunder erhåller rabatt enligt överenskommelse på angivna vägledande priser. 7. Äganderättsförbehåll Äganderätten för levererade varor förbehålles Schiedel till dess full betalning är erlagd. 8. Risken för varan Risken för varan övergår till köparen när varan avlämnas till transportören. 9. Returnering av varor Kostnaden för godkända returer debite ras med 20% av varorna fakturavärde. Endast oanvända och oskadade varor tas i retur. Specialbeställda varor tas ej i retur. 10. Outlösta varor För varor som ej lösts ut utan gått i retur till Schiedels lager debiteras köparen för de faktiska kostnaderna, exempelvis frakt, lagerhyra, hantering kronor exklusive moms för att täcka Schiedels administrativa kostnader. 11. Garanti Garantitid, se respektive produktblad. Garantivillkor, se respektive garanti bevis. I övrigt gäller allmänna regler för bygg produkter. 12. Produktinformation Teknisk beskrivning samt gällande certifikat i förekommande fall kan hämtas från Schiedels hemsida ( eller rekvireras genom att kontakta Schiedel. I övrigt gäller villkor enligt ABM 07. Vi reserverar oss för eventuella tryckfel. 23

24 Schiedel Skorstenssystem AB E A Rosengrens gata Västra Frölunda Tel Fax info@schiedel.se
