1 Gasum AB Lidköping Nuvarande anläggning:

2 Råvaran för biogastillverkningen Bild på substrat: Ensilage Avrens Sekunda spannmål Idag används grönmassa (t.ex. ensilage), spannmål och industriella biprodukter som råvara för biogastillverkningen. Bild på substrat: Matavfall Gödsel Industriella restprodukter Avsikten är nu att kunna använda förutom ovan även t.ex. gödsel, matavfall och avfall från livsmedelsindustrin som råvara.

Transporterna till anläggningen sker med huvudsakligen med lastbil.

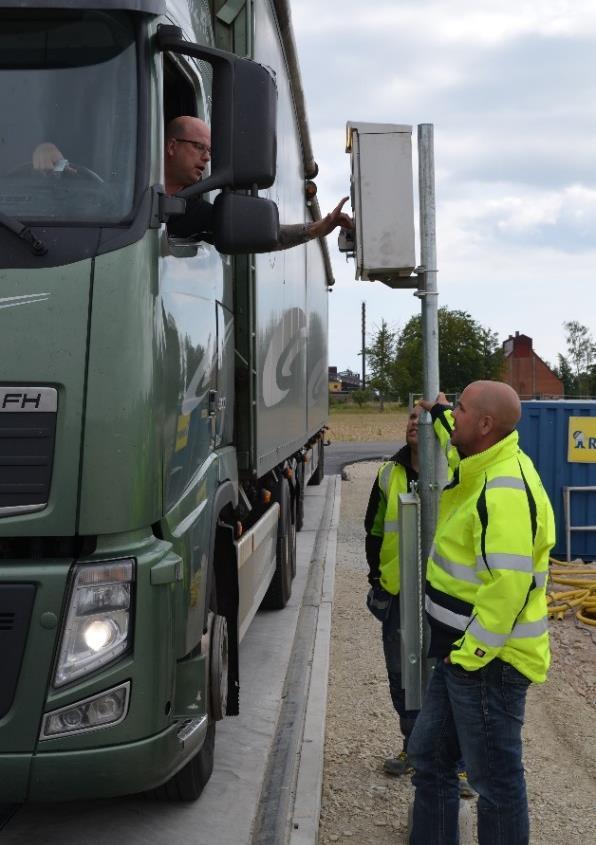

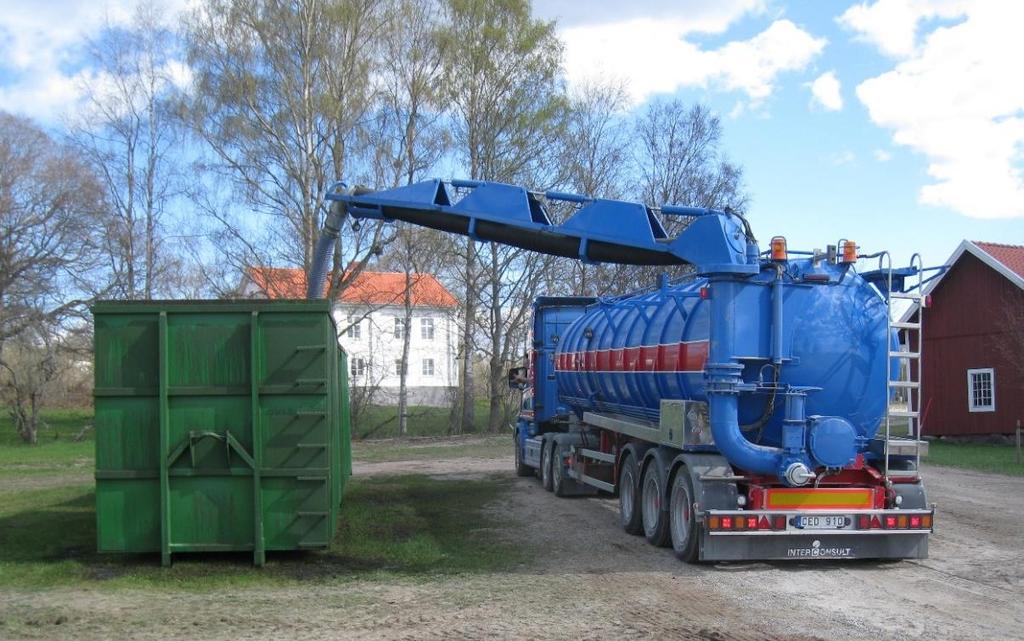

3 Transport och invägning Bild på transportfordon för exempelvis naturgödsel och biogödsel. Transporterna till anläggningen sker med huvudsakligen med lastbil. Bild på vägning av fordon vid ankomst Vid ankomst till anläggningen vägs materialet in med hjälp av en fordonsvåg.

Mottagning Bild på mottagningshall Fordon med material som

aktuella innebär att anläggningen måste kompletteras med en

4 Mottagning Bild på mottagningshall Fordon med material som ska användas direkt kör in i mottagningshallen och lastar av råvaran. Bild inuti mottagningshall De nya råvaror som kan bli aktuella innebär att anläggningen måste kompletteras med en ny mottagningshall med hygieniseringsanläggning och rening för ventilationsluften för att minimera störningar för närboende.

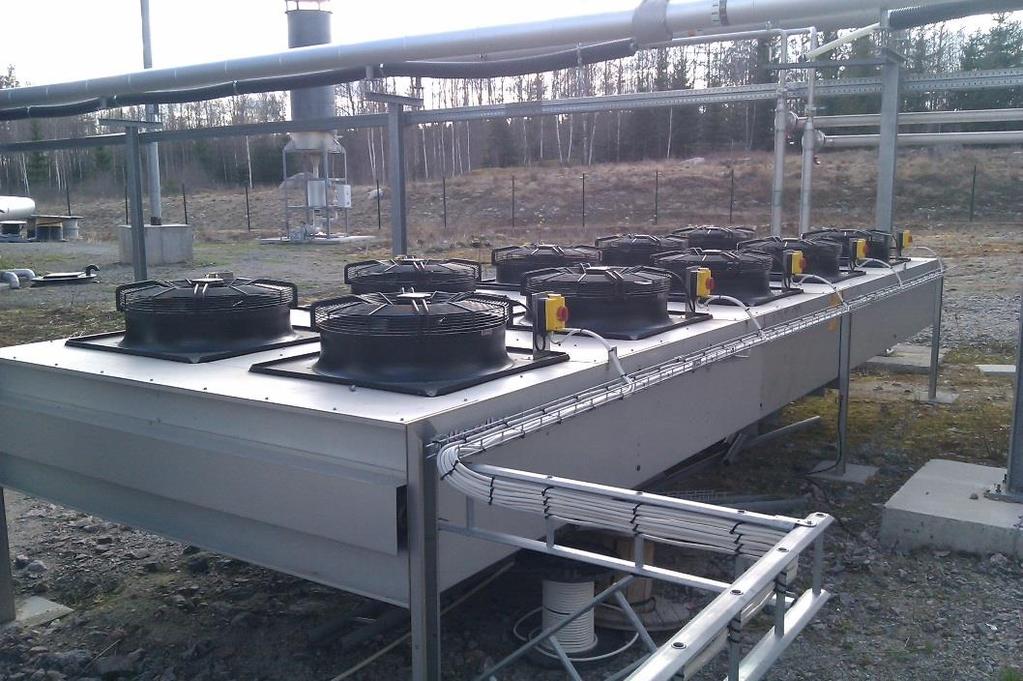

5 Värme och Kyla Bild på biobränslepanna För värme till hygieniseringsanläggning samt till rötkammare kan komma ske med fjärrvärme alternativ biobränslepanna. Bild på kylaggregat och fläktar Under stor del av året måste rötkammare kylas för att hålla rätt temperatur.

Det finns även en silo för lagring av spannmål och tankar för flytande vegetabiliska råvaror.

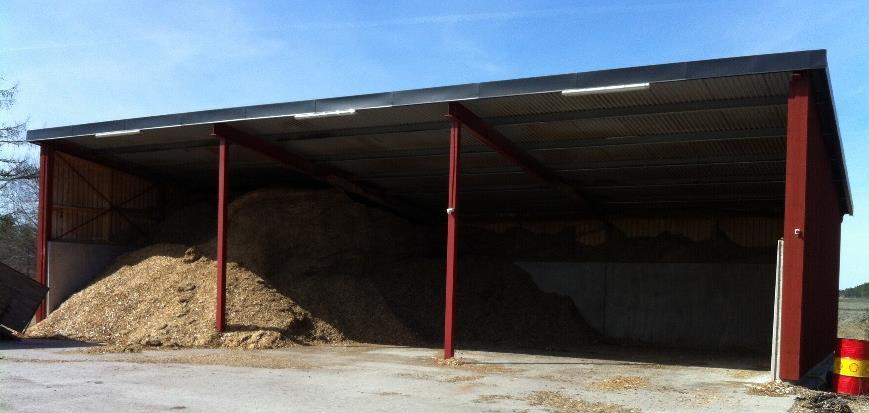

6 Mellanlagring Bild på planlager Bild på brunn För att kunna ha en jämn produktionsnivå finns idag ett mellanlager av biogasråvara. Ensilage och andra torra substrat lagras på en stor hårdgjord yta. Det finns även en silo för lagring av spannmål och tankar för flytande vegetabiliska råvaror. För att kunna hantera nya råvaror som t.ex. gödsel och matavfall är tanken att bygga plansilos med och utan tak för fasta material samt tankar och större brunnar för flytande råvaror.

Rötningen Bild på beredningstank Inför rötningen blandas

Beroende på behov värms eller kyls blandningen sedan i en

Eventuellt passerar råvarublandningen ytterligare ett

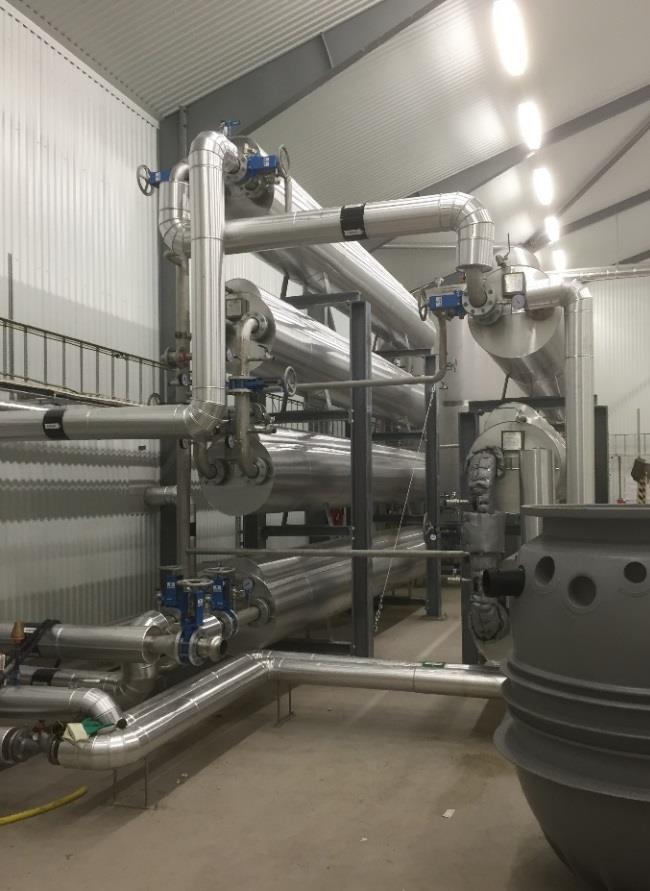

7 Rötningen Bild på beredningstank Inför rötningen blandas råvarorna i en beredningstank. Beroende på behov värms eller kyls blandningen sedan i en värmeväxlare. Eventuellt passerar råvarublandningen ytterligare ett förbehandlingssteg för att underlätta nedbrytningen. Bild på rötkammare I rötkammaren rötas det organiska materialet under syrefria förhållanden och det bildas biogas.

Biogasen Bild på uppgraderingsanläggningen Bild på fackla För att biogasen skall bli

Efter uppgraderingen har andelen metan i gasen ökat från ca 50 % till ca 97 %.

med sig så mycket energi i tanken som möjligt.

Bild på förvätskning av biogasen, hos FordonsGas Sverige AB.

8 Biogasen Bild på uppgraderingsanläggningen Bild på fackla För att biogasen skall bli fordonsbränsle måste den uppgraderas. Efter uppgraderingen har andelen metan i gasen ökat från ca 50 % till ca 97 %. Metan är energikällan i fordonsgas och uppgraderingen utförs för att gasfordon skall få med sig så mycket energi i tanken som möjligt. De komponenter som avskiljs är främst koldioxid, vattenånga och svavelväten. Bild på förvätskning av biogasen, hos FordonsGas Sverige AB. Den uppgraderade gasen skickas vidare till förvätskning, hos FordonsGas Sverige AB. Om biogasen av någon anledning inte kan skickas vidare bränns den i en gasfackla för att metangasen inte skall bidra till växthuseffekten.

Biogödsel Bild på biogödsellagret I rötningsprocessen bildas

En positiv effekt av rötningen är att biogödseln luktar

Biogödseln körs till jordbruk i närområdet där den sen

9 Biogödsel Bild på biogödsellagret I rötningsprocessen bildas även biogödsel som innehåller mycket växtnäringsämnen. En positiv effekt av rötningen är att biogödseln luktar mindre än den vanliga naturgödseln. Biogödseln körs till jordbruk i närområdet där den sen sprids på åkrarna. På så sätt kan vi sluta kretsloppet så att näringsämnena kommer till nytta igen.

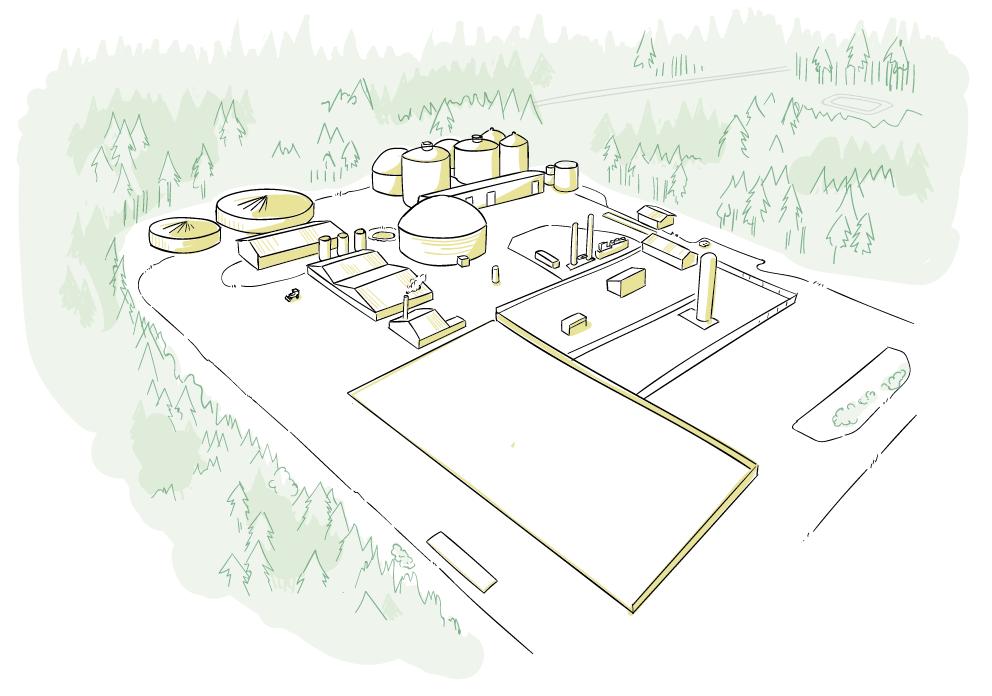

10 Lidköping Biogas Illustration på möjlig utformning av den planerade anläggningen. Om du vill veta mer om den planerade verksamheten och tillståndsprövningen, eller framföra synpunkter, är du välkommen att höra av dig till miljö- och kvalitetschef Mariana Fridfjell (telefon: eller e-post: Vi vill ha dina synpunkter senast den 2 april 2018.

Om Gasum AB Kort om Gasum Gasum är ett finskt energibolag och den främsta aktören på den finska gasmarknaden. Gasum levererar naturgas till den finska marknaden.

11 Om Gasum AB Kort om Gasum Gasum är ett finskt energibolag och den främsta aktören på den finska gasmarknaden. Gasum levererar naturgas till den finska marknaden. Gasum transporterar och levererar gas för energiproduktion, till industrin, hushåll samt till land-och sjötrafik. Tillsammans med vårt dotterbolag Skangas utvecklar vi den nordiska LNG-marknaden i Finland, Sverige och Norge köpte Gasum den svenska biogasleverantören Swedish Biogas International, numera Gasum AB. Idag är Gasum den ledande aktören i Norden inom biogas och hantering av avfall i biologiskt nedbrytbart avfall. Vi vill vara en föregångare inom den cirkulära ekonomin genom att även förädla restprodukter från biogasproduktion till gödselpreparat för lantbruket. Vi arbetar för en mer miljövänlig framtid genom effektiva gaslösningar Vår mission är renare energi. Vår vision är att leda ett nordiskt ekosystem för gas. Vi har brutit ned visionen till fyra hörnstenar som genomsyrar all verksamhet; från kundrelationer och investeringar till samhällspåverkan och ansvarstagande. Vi främjar en hållbar utveckling. Vi säljer konkurrenskraftig gas. Vi utvecklar ett smart gassystem. Vi bygger ett nytt Gasum.
