1 Rapport Fastigheten Klostret 8:7 m fl, Skara kommun Miljöteknisk grundvattenundersökning Upprättad av: Astrid Jansson och Ellen Samuelsson, Jordnära miljökonsult AB Kvalitetsgranskad av: Viktoria Lundborg, Jordnära miljökonsult AB

2 Skara kommun, Klostret 8:7 m fl Jordnära miljökonsult AB, Innehåll 1 Bakgrund och syfte Områdesbeskrivning Historiska verksamheter Genomförande Fältarbete Fält- och laboratorieanalyser Resultat Fältobservationer Laboratorieanalyser Slutsatser... 8 Bilagor 1. Plankarta med markerade provpunkter 2. Fältprotokoll installation av grundvattenrör 3. Analysrapporter Bild försättsblad: Installation av grundvattenrör, Klostret 8:7, provpunkt GV 2, (8)

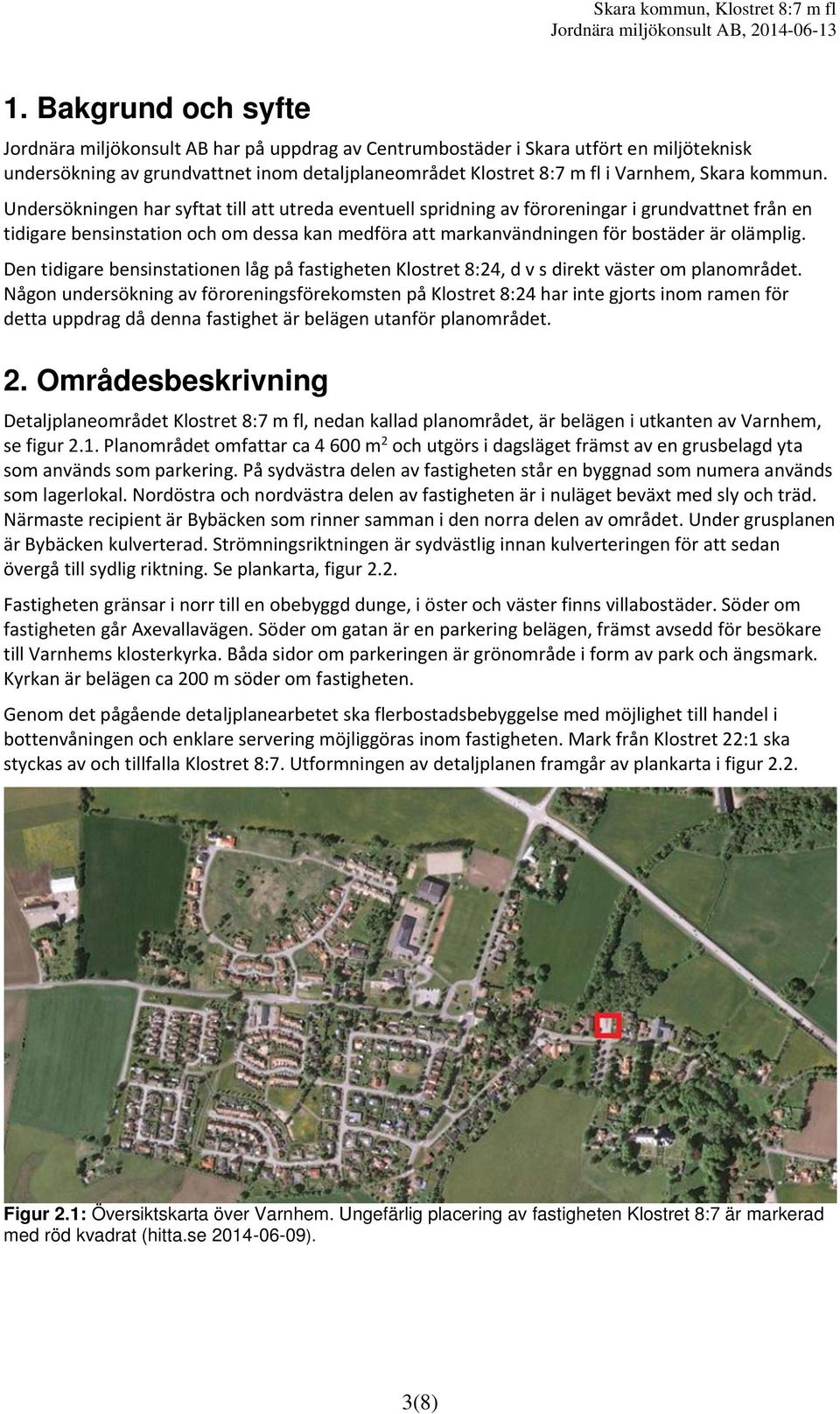

3 Skara kommun, Klostret 8:7 m fl Jordnära miljökonsult AB, Bakgrund och syfte Jordnära miljökonsult AB har på uppdrag av Centrumbostäder i Skara utfört en miljöteknisk undersökning av grundvattnet inom detaljplaneområdet Klostret 8:7 m fl i Varnhem, Skara kommun. Undersökningen har syftat till att utreda eventuell spridning av föroreningar i grundvattnet från en tidigare bensinstation och om dessa kan medföra att markanvändningen för bostäder är olämplig. Den tidigare bensinstationen låg på fastigheten Klostret 8:24, d v s direkt väster om planområdet. Någon undersökning av föroreningsförekomsten på Klostret 8:24 har inte gjorts inom ramen för detta uppdrag då denna fastighet är belägen utanför planområdet. 2. Områdesbeskrivning Detaljplaneområdet Klostret 8:7 m fl, nedan kallad planområdet, är belägen i utkanten av Varnhem, se figur 2.1. Planområdet omfattar ca m 2 och utgörs i dagsläget främst av en grusbelagd yta som används som parkering. På sydvästra delen av fastigheten står en byggnad som numera används som lagerlokal. Nordöstra och nordvästra delen av fastigheten är i nuläget beväxt med sly och träd. Närmaste recipient är Bybäcken som rinner samman i den norra delen av området. Under grusplanen är Bybäcken kulverterad. Strömningsriktningen är sydvästlig innan kulverteringen för att sedan övergå till sydlig riktning. Se plankarta, figur 2.2. Fastigheten gränsar i norr till en obebyggd dunge, i öster och väster finns villabostäder. Söder om fastigheten går Axevallavägen. Söder om gatan är en parkering belägen, främst avsedd för besökare till Varnhems klosterkyrka. Båda sidor om parkeringen är grönområde i form av park och ängsmark. Kyrkan är belägen ca 200 m söder om fastigheten. Genom det pågående detaljplanearbetet ska flerbostadsbebyggelse med möjlighet till handel i bottenvåningen och enklare servering möjliggöras inom fastigheten. Mark från Klostret 22:1 ska styckas av och tillfalla Klostret 8:7. Utformningen av detaljplanen framgår av plankarta i figur 2.2. Figur 2.1: Översiktskarta över Varnhem. Ungefärlig placering av fastigheten Klostret 8:7 är markerad med röd kvadrat (hitta.se ). 3(8)

4 Skara kommun, Klostret 8:7 m fl Jordnära miljökonsult AB, Figur 2.2: Plankarta för Klostret 8:7 m.fl. (Detaljplan för Klostret 8:7 m.fl., Varnhems tätort, Skara Kommun, Västra Götalands län, förhandskopia upprättad ) 2.1. Historiska verksamheter I den befintliga byggnaden inom planområdet har det tidigare funnits en affär. Området har enligt uppgift under lång tid använts som parkering. Väster om planområdet fanns tidigare en bensinstation i anslutning till Café Runhem. Enligt handlingar i kommunens arkiv gavs tillstånd för hantering av brandfarlig vara (bensin) i november På fastigheten har en underjordisk bensintank på m 3 legat, enligt skiss i figur 2:3. Det är oklart om verksamheten har pågått efter 1968, då det sista tillgängliga tillståndet löpte ut. Bensinstationen var belägen på den dåvarande fastigheten Klostret Simmesgård 8:21 i Varnhem, Valle kommun. Fastigheten har efter det även varit benämnd Klostret 8:23, se figur 2:4. Den plats där bensinstation var belägen heter idag Klostret 8:24. Det har även framkommit muntliga uppgifter från Samhällsbyggnadskontoret i Skara kommun om att det ska ha funnits ett bussgarage med tillhörande drivmedelstank på fastigheten 8:23. I figur 2:5 återfinns en skiss med ungefärligt läge för drivmedelstanken och bensinstationen. Bussgaraget förstördes i branden (8)

5 Skara kommun, Klostret 8:7 m fl Jordnära miljökonsult AB, Figur 2.3: Skiss över planerad nyanläggning vid Café på fastigheten Klostret Simmesgård 8:21 i dåvarande Valle kommun (nuvarande fastighet Klostret 8:24) bilagd tillståndsansökan för brandfarlig vara, daterad 6 oktober Figur 2.4: Historisk karta från 1960 (Lantmäteriet). Planområdet berör fastigheterna Klostret 8:7 och 8:22. 5(8)

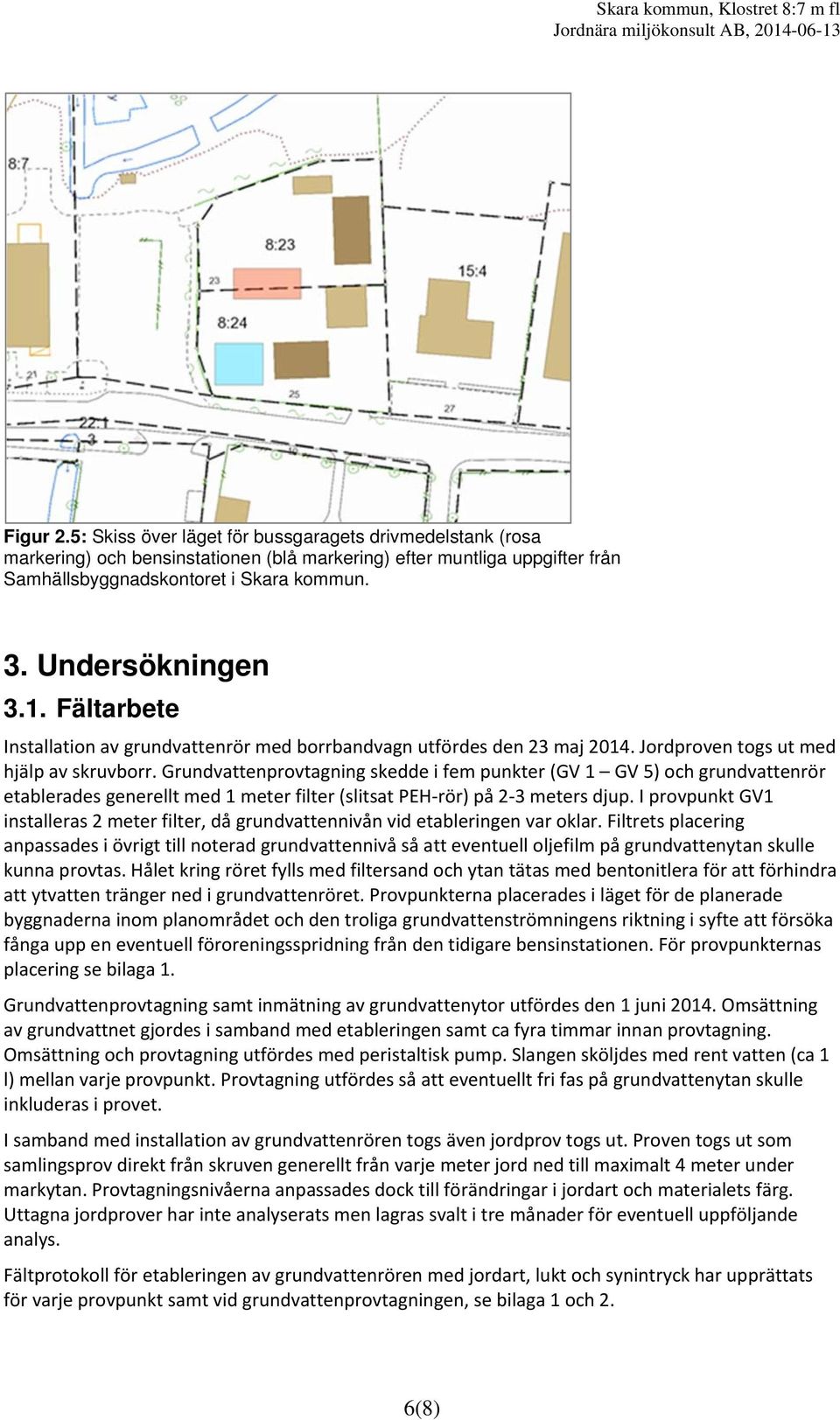

6 Skara kommun, Klostret 8:7 m fl Jordnära miljökonsult AB, Figur 2.5: Skiss över läget för bussgaragets drivmedelstank (rosa markering) och bensinstationen (blå markering) efter muntliga uppgifter från Samhällsbyggnadskontoret i Skara kommun. 3. Undersökningen 3.1. Fältarbete Installation av grundvattenrör med borrbandvagn utfördes den 23 maj Jordproven togs ut med hjälp av skruvborr. Grundvattenprovtagning skedde i fem punkter (GV 1 GV 5) och grundvattenrör etablerades generellt med 1 meter filter (slitsat PEH rör) på 2 3 meters djup. I provpunkt GV1 installeras 2 meter filter, då grundvattennivån vid etableringen var oklar. Filtrets placering anpassades i övrigt till noterad grundvattennivå så att eventuell oljefilm på grundvattenytan skulle kunna provtas. Hålet kring röret fylls med filtersand och ytan tätas med bentonitlera för att förhindra att ytvatten tränger ned i grundvattenröret. Provpunkterna placerades i läget för de planerade byggnaderna inom planområdet och den troliga grundvattenströmningens riktning i syfte att försöka fånga upp en eventuell föroreningsspridning från den tidigare bensinstationen. För provpunkternas placering se bilaga 1. Grundvattenprovtagning samt inmätning av grundvattenytor utfördes den 1 juni Omsättning av grundvattnet gjordes i samband med etableringen samt ca fyra timmar innan provtagning. Omsättning och provtagning utfördes med peristaltisk pump. Slangen sköljdes med rent vatten (ca 1 l) mellan varje provpunkt. Provtagning utfördes så att eventuellt fri fas på grundvattenytan skulle inkluderas i provet. I samband med installation av grundvattenrören togs även jordprov togs ut. Proven togs ut som samlingsprov direkt från skruven generellt från varje meter jord ned till maximalt 4 meter under markytan. Provtagningsnivåerna anpassades dock till förändringar i jordart och materialets färg. Uttagna jordprover har inte analyserats men lagras svalt i tre månader för eventuell uppföljande analys. Fältprotokoll för etableringen av grundvattenrören med jordart, lukt och synintryck har upprättats för varje provpunkt samt vid grundvattenprovtagningen, se bilaga 1 och 2. 6(8)

7 Skara kommun, Klostret 8:7 m fl Jordnära miljökonsult AB, Fält- och laboratorieanalyser I samband grundvattenprovtagningen utfördes mätning i fält med avseende på temperatur, ph och konduktivitet. Mätningar utfördes direkt i ett kärl, utan flödescell. Samtliga uttagna grundvattenprover (5 st.) analyserades på det ackrediterade laboratoriet, Eurofins Environment, med avseende på petroleumkolväten (BTEX, alifater och aromater). 4. Resultat 4.1. Fältobservationer Jord Fältobservationer inklusive jordartsbedömning som gjordes i samband med installation av grundvattenrören redovisas i bilaga 2. Utförd provtagning visar att marken inom undersökningsområdet generellt utgörs av fyllning ned till 0,7 2,0 m djup. Fyllnadsmaterialet består av grus, sand och mull med inslag av byggrester, tegel och skiffer. Därunder återfinns naturligt lagrade material såsom silt, sand, skiffer och morän. Den naturliga jordlagerföljden varierar mellan punkterna. Grundvatten Grundvattnet var vid provtagning grumligt i samtliga rör, mestadels av silt men även av organiska partiklar. Ingen lukt av olja eller annat framträdande noterades. I ett grundvattenrör, GV 3, var vattenmängden mycket begränsad. Tillrinningen bedöms vara långsam. Fältobservationer inklusive fältmätning av ph och temperatur från grundvattenmätning återfinns i tabell 4:1 nedan. Normala värden för temperatur och ph uppmättes vid fältmätningen. Grundvattenytan låg under vid mätningstillfället 1 1,5 m under markytan. I tabell 4:2 nedan återfinns uppmätta grundvattennivåer vid provtagningstillfället ( ). Tabell 4:1: Fältobservationer från grundvattenprovtagning , Klostret 8:7, Skara kommun Provpunkt Omsatt (l) Tid ph Kond ms/m Temp C Lukt Kommentar GV ,2 0,70 12,4 Ingen Något brunt, grumligt Något ,9 0,96 15,1 GV2 sump Mörkbrunt ogenomskinligt, silt Ljusbrunt grumligt, vita partiklar GV3 1, ,8 2,22 15,1 Ingen på ytan. Troligen plastflisor från rörkapning. Endast 2-3 dl vatten. GV ,1 0,88 15,9 Ingen Ljusbrunt lite grumligt, org. flockar (torv?) GV5 1, ,3 0,63 13,5 Ingen Grumligt ljusbrunt, silt 7(8)

8 Skara kommun, Klostret 8:7 m fl Jordnära miljökonsult AB, Tabell 4:2: Grundvattennivåer , Klostret 8:7, Skara kommun Provpunkt Grundvattennivå Marknivå Nivå rörets Grundvattennivå överkant (mätt från (avvägd mot (avvägd mot m under rörets antagen nivå) antagen nivå) markyta överkant) GV1 2,47 11,06 10,17-1,58 GV2 2,18 10,83 9,96-1,31 GV3 2,13 10,91 9,94-1,16 GV4 2,06 10,83 9,82-1,05 GV5 2,1 10,93 9,94-1, Laboratorieanalyser Grundvatten från 5 grundvattenrör (GV1 5) har analyserats med avseende på petroleumkolväten såsom fraktionerade alifater, aromater samt BTEX. Analysresultaten visar inte på några indikationer på petroleumkolväten i grundvattnet. Inga halter över detektionsgränsen har noteras. 5. Slutsatser Resultaten från denna undersökning visar inte på några indikationer av petroleumföroreningar i grundvattnet. Med anledning av detta bedöms det inte förekomma någon spridning av petroleumkolväten från den tidigare bensinstationen på intilliggande fastighet (Klostret 8:24) in till planområdet. Jordnära miljökonsult AB bedömer med anledning av detta att föroreningssituationen inom planområdet till följd av den tidigare bensinstationen inte begränsar den planerade markanvändningen. Lokalt omhändertagande av dagvatten bör heller inte vara något problem i området då det inte finns några indikationer på petroleumkolväten varken i grundvattnet eller i marken. Undersökningen har inriktats mot att undersöka spridningen av petroleumföroreningar in till planområdet via grundvattnet. Någon undersökning av föroreningsförekomsten utanför planområdet eller med avseende på andra föroreningar än petroleumprodukter har inte utförts inom ramen för denna utredning. Av naturliga skäl kan det därför inte uteslutas att det finns föroreningar i delar av områden som inte har undersökts, eller att det förekommer ämnen och föreningar som inte analyserats. Lidköping, Ellen Samuelsson Jordnära miljökonsult AB Astrid Jansson Jordnära miljökonsult AB 8(8)

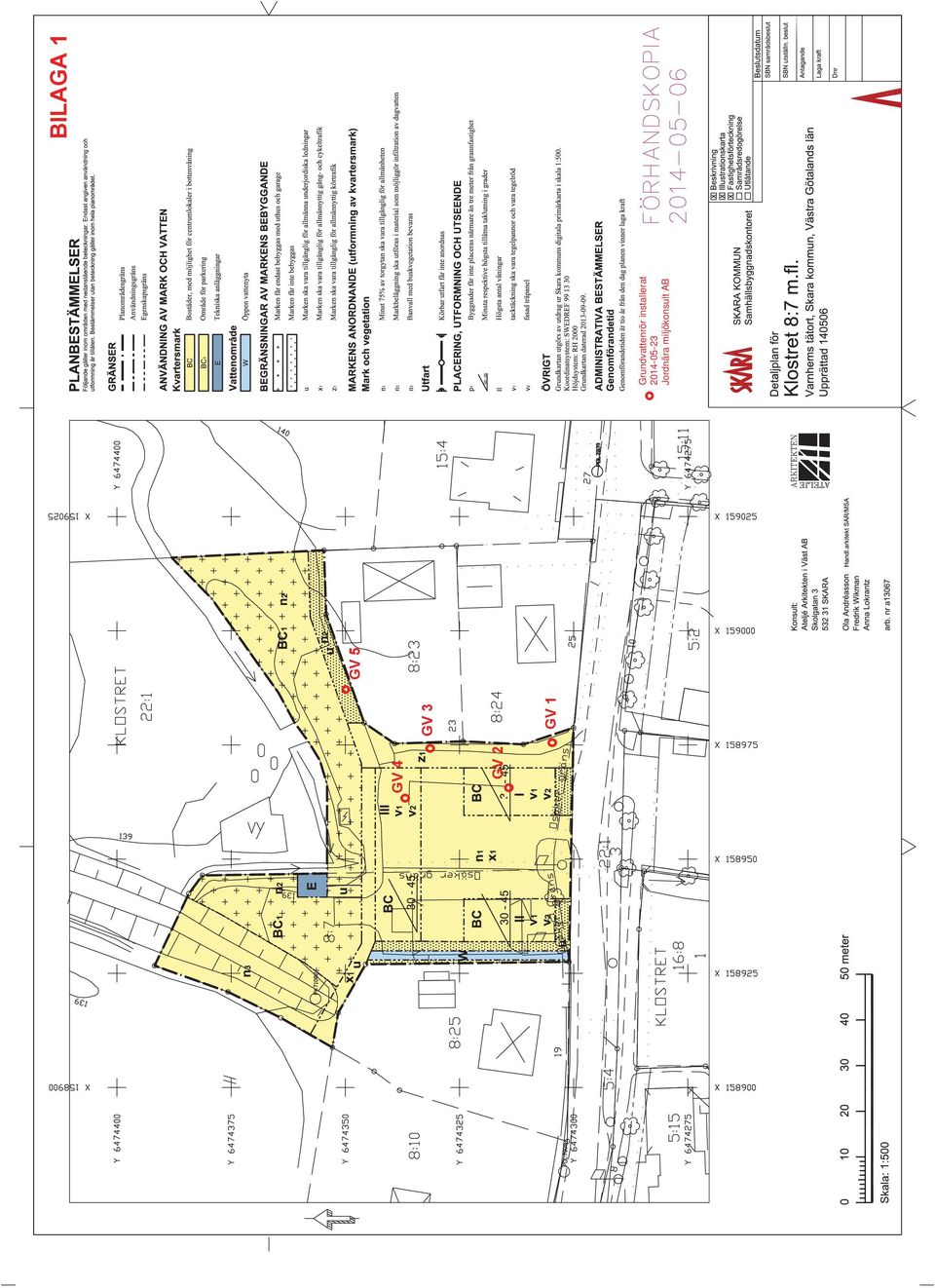

9 Grundvattenrör installerat Jordnära miljökonsult AB

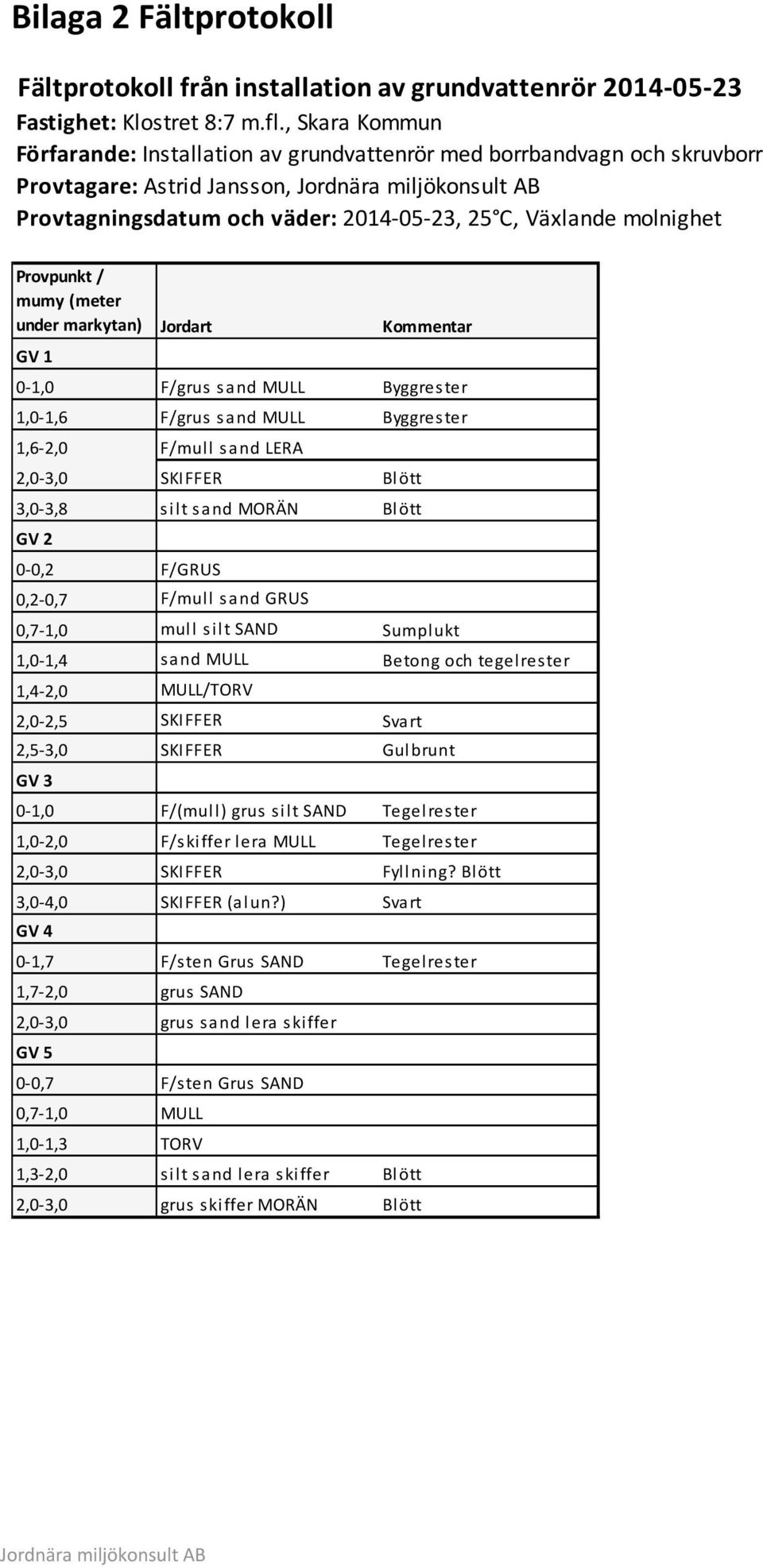

10 Bilaga 2 Fältprotokoll Fältprotokoll från installation av grundvattenrör Fastighet: Klostret 8:7 m.fl., Skara Kommun Förfarande: Installation av grundvattenrör med borrbandvagn och skruvborr Provtagare: Astrid Jansson, Jordnära miljökonsult AB Provtagningsdatum och väder: , 25 C, Växlande molnighet Provpunkt / mumy (meter under markytan) Jordart Kommentar GV 1 0 1,0 F/grus sand MULL Byggrester 1,0 1,6 F/grus sand MULL Byggrester 1,6 2,0 F/mull sand LERA 2,0 3,0 SKIFFER Blött 3,0 3,8 silt sand MORÄN Blött GV 2 0 0,2 F/GRUS 0,2 0,7 F/mull sand GRUS 0,7 1,0 mull silt SAND Sumplukt 1,0 1,4 sand MULL Betong och tegelrester 1,4 2,0 MULL/TORV 2,0 2,5 SKIFFER Svart 2,5 3,0 SKIFFER Gulbrunt GV 3 0 1,0 F/(mull) grus silt SAND Tegelrester 1,0 2,0 F/skiffer lera MULL Tegelrester 2,0 3,0 SKIFFER Fyllning? Blött 3,0 4,0 SKIFFER (alun?) Svart GV 4 0 1,7 F/sten Grus SAND Tegelrester 1,7 2,0 grus SAND 2,0 3,0 grus sand lera skiffer GV 5 0 0,7 F/sten Grus SAND 0,7 1,0 MULL 1,0 1,3 TORV 1,3 2,0 silt sand lera skiffer Blött 2,0 3,0 grus skiffer MORÄN Blött Jordnära miljökonsult AB

11 Protokoll installation av grundvattenrör Klostret 8:7 m fl BILAGA 2 GW-MÄTNING GW-MÄTNING PROJEKT: BORRHÅL: PROJEKT: BORRHÅL: Varnhem 1 Varnhem 2 SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: PEH 63 Håkan E PEH 63 Håkan E B A Filterlängd 2 Markytans nivå Filterlängd 1 Markytans nivå Tot rörlängd (A) (inkl filter) 4,00 m Tot rörlängd (A) (inkl filter) 3,00 m 0,90 0,90 ök rör m ö my Toppnivå +,90 ök rör m ö my Toppnivå +,90 SPETSDJUP 3,10 m u my Spetsnivå -3,10 SPETSDJUP 2,10 m u my Spetsnivå -2,10 Funktionskontroll Funktionskontroll A B A-B A B A-B DATUM Total Avläsning Vattenhöj Nivå Anmärkning Sign DATUM Total Avläsning Vattenhöj Nivå rörlängd [GW u ök d B rörlängd [GW u ök d Anmärkning Sign rör] rör] ,00 2,40 1,60-1,50 Nysatt AJ ,00 2,05 1,95-1,15 Nysatt AJ 4,00 4,00 0,90 4,00 4,00 0,90 4,00 4,00 0,90 4,00 4,00 0,90 A

12 Protokoll installation av grundvattenrör Klostret 8:7 m fl BILAGA 2 GW-MÄTNING GW-MÄTNING PROJEKT: BORRHÅL: PROJEKT: BORRHÅL: Varnhem 3 4 Varnhem SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: PEH 63 Håkan E PEH 63 Håkan E B A Filterlängd 1 Markytans nivå Filterlängd 1 Markytans nivå Tot rörlängd (A) (inkl filter) 2,95 m Tot rörlängd (A) (inkl filter) 3,00 m 0,95 1,00 ök rör m ö my Toppnivå +,95 ök rör m ö my Toppnivå +1,00 SPETSDJUP 2,00 m u my Spetsnivå -2,00 SPETSDJUP 2,00 m u my Spetsnivå -2,00 Funktionskontroll Funktionskontroll A B A-B A B A-B DATUM Total Avläsning Vattenhöj Nivå Anmärkning Sign DATUM Total Avläsning Vattenhöj rörlängd [GW u ök d B rörlängd [GW u ök d rör] rör] ,00 2,33 1,67-1,43 Nysatt AJ ,00 2,57 1,43-1,67 Nysatt AJ 4,00 4,00 0,90 4,00 4,00 0,90 4,00 4,00 0,90 4,00 4,00 0,90 A Nivå Anmärkning Sign

13 Protokoll installation av grundvattenrör Klostret 8:7 m fl BILAGA 2 GW-MÄTNING PROJEKT: BORRHÅL: Varnhem 5 SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: PEH 63 Håkan E B A Filterlängd Tot rörlängd (A) (inkl filter) 1 Markytans nivå 3,00 m ök rör 1,00 m ö my Toppnivå +1,00 SPETSDJUP 2,00 m u my Spetsnivå -2,00 Funktionskontroll A B A-B DATUM Total Avläsning Vattenhöj Nivå rörlängd [GW u ök rör] d Anmärkning Sign ,00 2,19 1,81-1,29 nysatt AJ 4,00 4,00 0,90 4,00 4,00 0,90

14 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Jordnära Miljökonsult AB Ellen Samuelsson Flöjelbergsgatan 20C MÖLNDAL AR-14-SL EUSELI Í%R%^ÂÂQSQ1Î Kundnummer: SL Analysrapport Uppdragsmärkn. DP Klostret 8:7 M.fl Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Klostret 8:7 GV1 12 Astrid Jansson :16 Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp Ej påvisad * Vattentemperatur vid provtagning 12.4 C b)* Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN b) Uppgift från provtagare Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

15 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Jordnära Miljökonsult AB Ellen Samuelsson Flöjelbergsgatan 20C MÖLNDAL AR-14-SL EUSELI Í%R%^ÂÂQSR:Î Kundnummer: SL Analysrapport Uppdragsmärkn. DP Klostret 8:7 M.fl Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Klostret 8:7 GV2 12 Astrid Jansson :24 Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp Ej påvisad * Vattentemperatur vid provtagning 15.1 C b)* Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN b) Uppgift från provtagare Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

16 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Jordnära Miljökonsult AB Ellen Samuelsson Flöjelbergsgatan 20C MÖLNDAL AR-14-SL EUSELI Í%R%^ÂÂQSSCÎ Kundnummer: SL Analysrapport Uppdragsmärkn. DP Klostret 8:7 M.fl Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Klostret 8:7 GV3 12 Astrid Jansson :47 Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp Ej påvisad * Vattentemperatur vid provtagning 15.1 C b)* Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN b) Uppgift från provtagare Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

17 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Jordnära Miljökonsult AB Ellen Samuelsson Flöjelbergsgatan 20C MÖLNDAL AR-14-SL EUSELI Í%R%^ÂÂQSTLÎ Kundnummer: SL Analysrapport Uppdragsmärkn. DP Klostret 8:7 M.fl Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Klostret 8:7 GV4 12 Astrid Jansson :03 Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp Ej påvisad * Vattentemperatur vid provtagning 15.9 C b)* Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN b) Uppgift från provtagare Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1

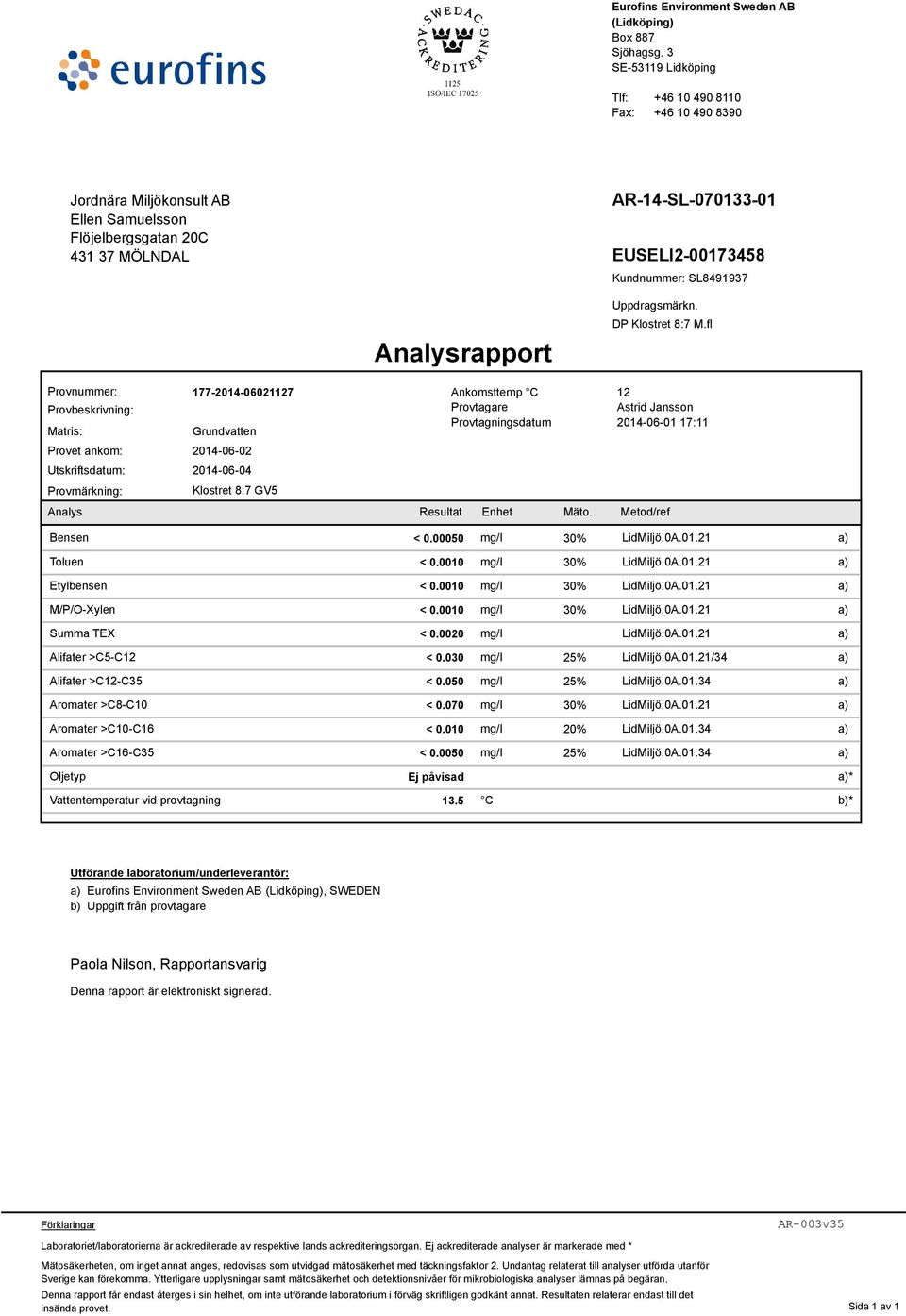

18 Eurofins Environment Sweden AB (Lidköping) Box 887 Sjöhagsg. 3 SE Lidköping Tlf: Fax: Jordnära Miljökonsult AB Ellen Samuelsson Flöjelbergsgatan 20C MÖLNDAL AR-14-SL EUSELI Í%R%^ÂÂQSUUÎ Kundnummer: SL Analysrapport Uppdragsmärkn. DP Klostret 8:7 M.fl Provnummer: Ankomsttemp C Provbeskrivning: Provtagare Matris: Grundvatten Provtagningsdatum Provet ankom: Utskriftsdatum: Provmärkning: Klostret 8:7 GV5 12 Astrid Jansson :11 Analys Resultat Enhet Mäto. Metod/ref Bensen < mg/l 30% LidMiljö.0A Toluen < mg/l 30% LidMiljö.0A Etylbensen < mg/l 30% LidMiljö.0A M/P/O-Xylen < mg/l 30% LidMiljö.0A Summa TEX < mg/l LidMiljö.0A Alifater >C5-C12 < mg/l 25% LidMiljö.0A.01.21/34 Alifater >C12-C35 < mg/l 25% LidMiljö.0A Aromater >C8-C10 < mg/l 30% LidMiljö.0A Aromater >C10-C16 < mg/l 20% LidMiljö.0A Aromater >C16-C35 < mg/l 25% LidMiljö.0A Oljetyp Ej påvisad * Vattentemperatur vid provtagning 13.5 C b)* Utförande laboratorium/underleverantör: Eurofins Environment Sweden AB (Lidköping), SWEDEN b) Uppgift från provtagare Paola Nilson, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v35 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 1
