NYA STADENS TORG - LIDKÖPING GESTALTNINGSFÖRSLAG LJUSSÄTTNING

Transkript

1 NYA STADENS TORG - LIDKÖPING GESTALTNINGSFÖRSLAG LJUSSÄTTNING

2 INNEHÅLLSFÖRTECKNING BAKGRUND TILL PROJEKTET 3 ANALYS 4 LJUSET PÅ NYA STADENS TORG 7 GESTALTNINGSFÖRSLAG 8 GESTALTNINGSFÖRSLAG FASADER 11 GESTALTNINGSFÖRSLAG NYA STADENS TORG Rev BESTÄLLARE UPPDRAG UPPDRAGSANSVARIG LJUSDESIGNER Marie Larsson, Lidköping kommun Emma Johansson Johan Röklander Cecilia Svedberg Eklind

3 BAKGRUND TILL PROJEKTET Lidköpings kommun har för avsikt att utföra en kompletterande ljussättning på och omkring Nya Stadens torg. Projektet är ett samarbete mellan Lidköpings kommun och fastighetsägare runt torget. Torgytan och anslutande gator ägs av Lidköping kommun medan byggnaderna som omsluter torget ägs av privata fastighetsägare respektive kommunens bostadsbolag. I dagsläget finns det viss belysning på torgytan samt fasadbelysning på Gamla Rådhuset, beläget i norra delen av torgytan. Några få byggnader runt Nya Stadens torg har i dag fasadbelysning av varierande art. Gatubelysning finns vid de större parkeringsanläggningarna belägna i torgets norra, östra och södra del. I torgets nordöstra del finns en cykelparkering samt busshållplats för bussarnas angöring av centrum. Från december till februari lyser ljusslingor i trädkransen runt den bilfria delen av torgytan. Torget nyttjas regelbundet för olika evenemang samt har torghandel två dagar i veckan. Torgytan belägen innanför trädkransen är bilfri och nyttjas flitigt av fotgängare och cyklister. Belysningen av fasader och torgyta ska i första hand öka tryggheten för gående och cyklister kvällstid men också lyfta fram fasadernas vackra strukturer. Stadskärnan inklusive torget är riksintresse för kulturmiljövård. Bebyggelsen runt torget är från olika tidsepoker och arkitektoniska stilar. Rådhuset är byggnadsminne liksom Grevehuset och Schougska gården i torgets södra del. I ett första steg så ska Lidköpings kommun ta fram ett belysningskoncept för torget och omgivande fasader, där en avvägd helhetsverkan är en viktig aspekt. Därefter kommer kommunen och respektive fastighetsägare jobba vidare med projektet i var och ens del. Kommunens mål är att den del som man själv råder över, ska vara genomförd hösten Målet är att så många fastighetsägare som möjligt ansluter direkt och utför sin del av installationsarbetena. Belysningskonceptet kommer att stegvis stämmas av mot den politiska nämnden i kommunen. PLATSENS HISTORIK Centralt i Lidköping bredvid ån Lidan ligger Nya Stadens torg som anlades av Greve Magnus Gabriel De la Gardie På torget står Greve Magnus tidigare jaktslott som flyttades till torget för att fungera som rådhus. Ända sedan dess har torget varit Lidköpings centrum och en naturlig knutpunkt och mötesplats för både stad och bygd. Här finns fortfarande en levande torghandel och varje onsdag och lördag kan man handla ost, blommor, tyger och annat som hör torghandel till. Vid torgbrons fäste står en bronsrelief utförd av Gunnar Nylund Den är uppförd till minne av den gamla Särnmarkska vattenledningen. Tack vare handlare A.P. Särnmarks donation fick staden äntligen rent och gott vatten Då invigdes Särnmarksbrunnen på Nya stadens torg, dit en ledning dragits från källorna på Rådaås. Brunnshuset blev en självklar samlingsplats i staden. 3

4 ANALYS LJUSANALYS Belysningen på Nya stadens torg upplevs otillfredställande ur ett trygghets- och säkerhetsperspektiv. Detta på grund av blandade ljusfärger, stora variationer mellan ljus och mörker, lappning och lagning samt att det inte finns en sammanhållande ljusidé kring installationerna. Gatorna kring torget belyses med armaturen Viktor på höga stolpar, de försvårar orienteringen på torget genom att fokus landar runt torget istället för på torget. För stora variationer mellan ljus och mörker tillsammans med för lite ljus på vertikaler gör att torget upplevs som mörkt. Både standardstolpar som är varmförzinkade men även lackerade gröna och gråa stolpar finns att hitta. Högtrycksnatrium med sitt varma orangea ljus dominerar i rummet trotts att inslag av ett vitare ljus förekommer i större utsträckning. Detta först och främst för sin ljusnivå och sin höga stolphöjd. Men även på att det skiljer sig så mycket från det vita ljuset att det tar över i flera blickriktningar. Vid gamla rådhuset står globarmaturer på rad som ger ett starkt bidrag till ljusförorening genom att ljuset släpps rakt upp i rymden. Dessa bör ersättas med mer energieffektiva och synergonomiskt fördelaktiga armaturer. Statyn Greve Magnus är i dagsläget för dåligt belyst med felaktiga ljusriktningar. På grund av detta syns inte statyn på kvällstid. Flera fasader kring torget har idag någon form av utomhusbelysning så som entrébelysning eller fasadbelysning. Dock finns det ingen röd tråd mellan fastigheterna och kvalitén på belysningen varierar stort. Det förekommer även färgat ljus; lila, blått, rosa, rött, etc vilket ger ett rörigt intryck. Sträckan utmed torgets västra sida, mellan Mellbygatan och Torggatan saknar helt vägbelysning. Det är också ett större fokus på själva parkeringarna runt torget än gata, trottoar eller torgytan. En bättre fördelad belysning behövs. STRÅK, AKTIVITER OCH VIKTIGA PLATSER Viktigt objekt - Staty på Greve Magnus, Gamla Rådhuset och Särnmarkspumpen Torgyta Kafé P-plats Toalett Specialstolpar för Lidköpings torg, låg och hög Huvudstråk Stråk 4

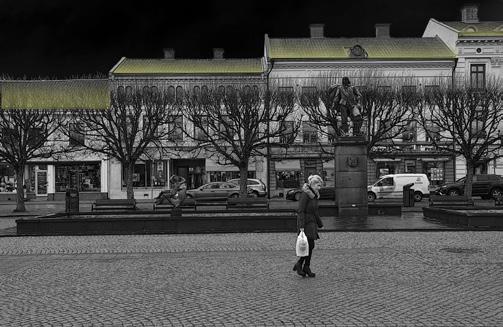

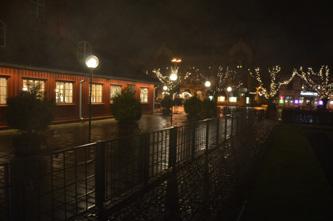

5 ANALYS LJUSANALYS Iaktagelser under mörkeranalysen på platsen. Statyn på Greve Magnus Gabriel De la Gardie försvinner i mörkret. Stökig visuell miljö med färgat och vitt ljus och stora kontraster mellan mörker och ljus. Stökig visuell miljö med färgat och vitt ljus. Globarmaturer som ger upphov till ljusföroreningar och bländning. Fin fasadbelysning på gamla Rådhuset i bakgrunden. Höga ljusnivåer, gul ljusfärg med dålig färgåtergivning och mycket spilljus på fasad från högtrycksnatrium. Fin lösning på markiserna till vänster som ger mycket positiva effekter på fasaden och till rummet. 5

6 ANALYS BEFINTLIG TEKNIK meter hög varmförzinkad standardstolpe med fyra armaturer (Viktor från Thorn) på vardera stolpe. Armaturen är bestyckad med högtrycksnatrium meter hög varmförzinkad standardstolpe stolpe med två armaturer (Viktor från Thorn) på vardera stolpe. Armaturen är bestyckad med högtrycksnatrium meter hög grönlackerad standardstolpe med en gatuarmatur(viktor från Thorn) mot gatan och spotlight (Pyros från Targetti) mot torgytan, samt två stolpar med ytstrålkastare mot torget meter hög varmförzinkad standardstolpe stolpe med en ytstrålkastare och gatuarmatur med LED riktade mot torgytan meter hög varmförzinkad standardstolpe stolpe med en armatur (Viktor från Thorn) på vardera stolpe. Armaturen är bestyckad med högtrycksnatrium och riktad mot parkeringsplatsen. Lidköping-stolpen - 6 meter hög och grönlackerad. En Viktoria från Thorn sitter på vardera stolpe. Specialstolpe- ca 7-8 meter hög och grålackerad. Tre Viktor från Thorn sitter på vardera stolpe Cylindrisk stolpe ca 5 meter hög med tre spotlights (Pyros från Targetti) på vardera stolpe. Varmförzinkad standardstolpe med glasglob i toppen, bestyckad med LED filament ljuskälla Markinfälld strålkastare med troligtvis metallhalogen ga:1 6

7 LJUSET PÅ NYA STADENS TORG För att skapa en attraktiv torg- och gatumiljö ska ljuspunktshöjderna anpassas efter den mänskliga skalan och den omkringliggande bebyggelsen. Belysningslösningarna ska vara estetiskt tilltalande med hög färgåtergivning och belysningsarmaturerna ska ha god visuell komfort. Visuella upplevelser skapas genom att belysa bland annat fasader, konst och vatten. Ljusets fokus ska vara på mjuka trafikanter för att skapa trygga miljöer för cykliser och fotgängare. Konfliktpunter ska vara belysta så att trafikanter får överblick och kan uppfatta vad som sker i omgivningen. Nya Stadens torg är en viktig mål- och träffpunkter och ska vara inbjudande och attraktiv. Fontäner, konstverk, växtlighet och andra element ska belysas med omsorg och bilda vackra accenter. Ljuset ska utmärka sig från övriga Lidköping för att tydligt forma platsen och rummet. Ljuset ska vara identitetsskapande. Genom att belysa blickfång och fonder, så som fasader, skapas ljusa rum utan att ha höga ljusnivåer på marken. Vackra fasadljussättningar blir tydliga blickfång och fonder, som förtydligar stadens identitet och underlättar orientering, samtidigt som torgets rumslighet förstärks. Nya Stadens torg samt närområde ska präglas av ett varmvitt ljus med god färgåtergivning för att färger på bland annat växtlighet och bebyggelse ska framträda på ett tydligt och naturligt vis. Belysningen på torget ska förtydliga entréer, utgångar och stråk i anslutning till rummet. Omkringliggande byggnader ljussätts för att skapa ljusa vertikaler som ramar in torget. Armaturerna ska ha god ljusbehandling och ska antingen vara dekorativa för ökad trivsel och attraktivitet, eller vara så diskreta som möjligt för att smälta in i stadsrummet. Stolparna bör ha ett formspråk som är dekorativt för att skapa en mer attraktiv stadskärna. På torget föreslås trästolpar och övriga stolpar lackerade stålstolpar. TRYGGHET Det är lättare för oss människor att röra sig mot ljus när vi är i mörkret, än från ljust till mörker. Många människor tycker att en mörk utomhusmiljö är otrygg och undviker kanske att gå ut när mörkret har lagt sig. Människors livskvalitet riskerar därigenom att begränsas. Då färre människor befolkar gator och torg när det är mörkt blir den sociala och informella kontrollen också mindre. Detta kan i sig öka otryggheten och även öka risken för brottslighet. Utifrån detta resonemang har torgets ljus fokuserats så att var du än står ska du alltid kunna ha blicken mot en ljusare yta - få en upplevelse av att röra dig mot ljuset i stället för in i mörkret. Enligt Brå-rapporten Förbättrad utomhusbelysning och brottsprevention (2008), som är en internationell genomgång av utvärderingar, bedöms förbättrad utomhusbelysning under vissa förutsättningar kunna fungera bra som en del av ett förebyggande arbete. Utomhusbelysning kan minska brottsligheten eftersom ökad belysning kan innebära att fler människor rör sig utomhus. Synligheten för dem som rör sig på gatorna ökar vilket i sin tur kan fungera avskräckande för möjliga gärningspersoner. Förbättrad utomhusbelysning signalerar också att Nya Stadens torg är omhändertaget vilket kan leda till att de boende blir stoltare över sitt eget närområde. Sammanhållningen och den informella kontrollen i området kan därigenom öka. 7

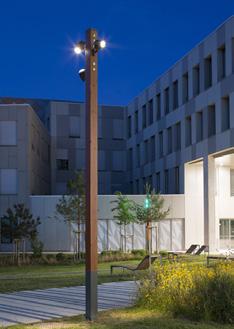

8 GESTALTNINGSFÖRSLAG TORGYTAN Det primära stråket på torget från väst till öst förtydligas genom att ljus projoceras ner från många små spotlights på stolpar. Likt stenar över en bäck som man kan hoppa på för att komma över till andra sidan. Föreslagen produkt kommer från Zumtobel och heter Supersystem och består av sex stycken små spotlights per enhet som monteras på trästolpe. GOBO En lekfullare installation skapas på delar av torget genom att projicera vågmönster på torgytan. Ett vitt, blått och turkost mönster som skär av torgets raka liner på tvären. Ett flöde av vatten liksom mänskligt flöde från varsitt hörn av torget in mot mitten. Det görs via goboprojektorer som placeras uppe på trästolparna på torget. Detta kan också tänkas användas som en säsongsbetonad lösning som bara är tänd vissa tider. Samma trästolpar kompletteras med Supersystemet fast med bredare ljusspridning på spottarna för att skapa ett mer allmänljus till torgytan. TRÄSTOLPAR Ett sätt att anknyta till stadens historia är att välja trästolpar på delar av belysningsanläggningen. Det kommer påminna om stadens sjöfartshistoria. Formen på stolpen föreslås bli fyrkantig för bästa montageöjligheter av armaturer. Dess ytfärg kan varieras mellan ljus till mörkt trä. Förslaget är att hålla trästrukturen tydlig och i en något mörkare ton av typ ljusbrunt eller rödbrunt. Trästolpar ger också ett mjukare intryck i stadsmiljön. Förslaget är att använda trästolpar på de installationer som är på själva torgytan medan bärverk i entréer och ute i trafikmiljön blir lackade stålstolpar. Hållbarhetsmässigt är dagens trästolpar av mycket god kvalité. Den limträsteknik som används gör att de står emot väder så väl som mekanisk påverkan. Vill de ytterligare förstärkas kan ett påbackningsskydd på den första metern på stolpen som sen övergår i trä. GATULJUS /PARKERINGAR För att skapa en helhet för torget behöver de befintliga gatustolparna som omger ytan ses över. Befintliga lägen behålls på samtliga punkter, dvs inga markarbeten utförs. Stolpe och armaturer rivs (alternativt demonteras om kommunen så önskar) och ersätts med nya lägre stolpar på 7m bestyckade med Philips Copenhagen LED. Stolptyp föreslås likt den specialstolpe som redan finns på torget idag, med armar på anpassade höjder för rätt ändamål. (se bild s.4) Genom att sänka stolphöjden kommer torget att upplevas betydligt mer inbjudande och harmoniskt. Med nya LED-armaturer får vi flera positiva effekter. Dels får vi ljuset där det ska vara, tillskillnad från dagens högtrycksnatrium som ger mycket spilljus åt alla håll samt upp på fasader. Dels får vi ett vitt ljus med hög färgåtergivning, vilket innebär att man kan uppfatta torgrummets äkta kulörer även kvällstid. Armaturen i sig påminner i form om närliggande belysningsanläggningar men har en opal kupa som kvällstid upplevs upplyst och blir i sig en fin detalj i torgrummet. Copenhagen har många användningsmöjligheter och finns med ett flertalet olika upphäng. 8

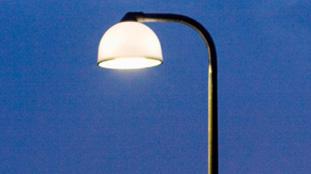

9 GESTALTNINGSFÖRSLAG LJUSPLAN Entréerna till torget kan ha kvar samma stolpe som i dag. Dock byts armaturen ut mot en med liknande form som också har ett sken i sin kupa. Copenhagen från Philips. Detta för att förtydliga torgets egenhet och ändå hålla ihop form och färg med resterande stad. Det ger också en visuell vägledning genom att släppa upp ljus i sin kupa och därigenom mer vägledande blickfång. I öst-västlig riktning skapas ett stråk av ljus med 5 stycken stolpar på 7m höjd. Vi föreslår en armatur som heter Super system Accent från Zumtobel. En väl avbländad spotlösning med riktbara armaturhuvuden. Ljusbilden kommer bli ett lätt flammigt, ojämnt sken på markbeläggningen. Ljusbilden sträcks också ut med ytterligare fyra stolpar mot torgets södra hörn. Dessa förstärks med goboprojektorer som gör ett vågmönster på torget. Vita, turkosa och blå vågor som letar sig mot torgets mitt. Antalet armaturer och dess spridningsvinklar behöver ytterligare intrimmas och det finsn utrymme för diskution om jämnhet, ljusmängd och spridningsvinkel. Statyn och bassängerna markeras upp med samma spottar som på resterande torg. Dels mot statyn i sidledes. Dels ner mot bassängens yta. Att statyn får ett sidljus kommer göra att den blir mer framträdande i rummet från fler håll än om den bara belyses framifrån. Ytterligare en förstärkning av torgytan i den södra änden kommer från tre stycken armaturer som monteras på samma stolpar som belyser den södra gatan. På var sida om gamla rådhuset behålls de stolpplaceringar som är i dag En ny armatur, brass, monteras där i stället för spottarna som finns i dag. Detta kommer ge ett mjukare allmänljus över de ytorna. Det blir inte lika hårt belyst som dagens spotlight lösning. Dagtid kommer det bli en vackrare installation, ett lättare uttryck än dagens rätt tunga installation. Vid serveringen sitter i dag globarmaturer på låga stolpar. Här behålls ljusidén med en rundstrålande armatur. Däremot med bättre ljusbehandling som med filter riktar ner ljuset mer mot marken. Dessutom med ett vackert 9

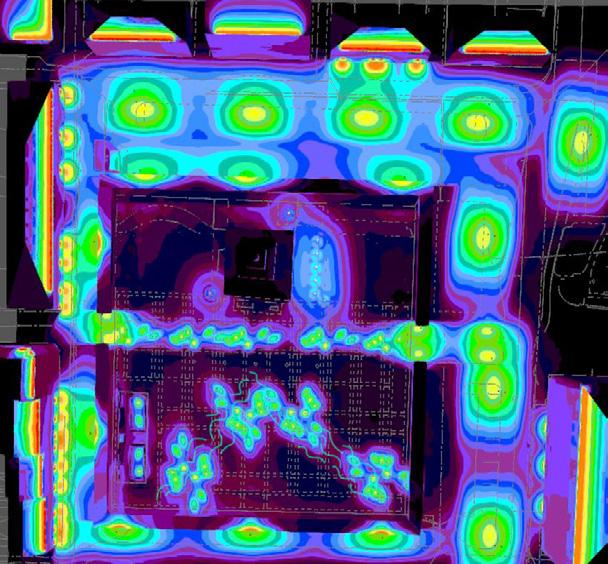

10 GESTALTNINGSFÖRSLAG LJUSPLAN För att skapa en helhet för torget behöver de befintliga gatustolparna som omger ytan ses över. Befintliga lägen bibehålls på samtliga punkter, dvs inga markarbeten utförs. Stolpe och armaturer rivs (alternativt demonteras om kommunen så önskar) och ersätts med nya lägre stolpar på 7m bestyckade med Philips Copenhagen LED. Stolptyp föreslås likt den specialstolpe som redan finns på torget idag, med armar på anpassade höjder för rätt ändamål. (se bild sid. 11) Genom att sänka stolphöjden kommer torget att upplevas betydligt mer inbjudande och harmoniskt. Med nya LED-armaturer får vi flera positiva effekter. Dels får vi ljuset där det ska vara, tillskillnad från dagens ljusbild som är lite osammanhängande. Norr om torget på parkeringen sitter högtrycksnatrium som ger mycket spilljus åt alla håll samt upp på fasaderna vid norra parkeringen. Att byta till vitare ljus är inte bara en energibesparing (gå över till LED) utan ger också en ljus med hög färgåtergivningsfaktor, vilket innebär att man kan uppfatta trummets äkta kulörer även kvällstid. Armaturen i sig påminner i form om närliggande belysningsanläggningar men har en opal kupa som kvällstid upplevs upplyst och blir i sig en fin detalj i anläggningen. 10

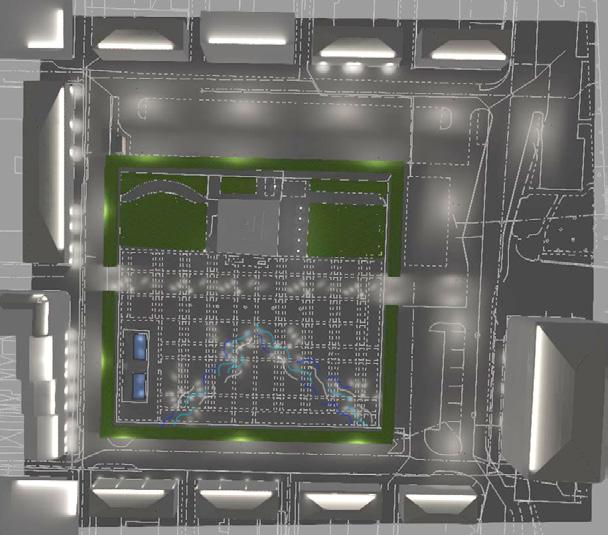

11 PLACERINGSRITNING 10m S2 S2 S2 S2 S6 S6 S7 S5 S5 5xS5 S5 S2 5m S3 S7 S6 S6 S6 S6 S3 S3 ga:1 S2 S3 S5 S7 S2 S3 S5 S6 S7 Stolptyp 1 - Konisk stolpe med dubbelarm 0,5 m. Armatur: Copenhagen från Philips Stolptyp 2 - Konisk stolpe med enkelarm 0,5 m. Armatur: Copenhagen från Philips Stolptyp 3 - Konisk stolpe med enkelarm 1,5 m. Armatur: Copenhagen från Philips Stolptyp 4 - Trästolpe med Supersystem från Zumtobel Stolptyp 5 - Konisk stolpe med Bras från Zero Stolptyp 6 - Befintlig stolpe med Copenhagen från Philips Stolptyp 7 - Konisk stolpe med spotlights för att belysa staty. Sektionsritningen ovan visar stolphöjderna på torget. 11

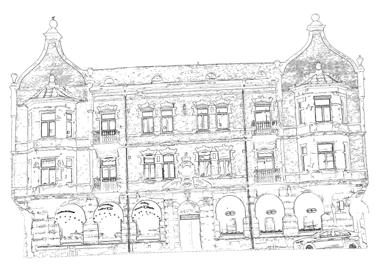

12 GESTALTNINGSFÖRSLAG FASADER TAK Eftersom Nya Stadens torg är ett stort torg behövs ljus som förstärker rumsligheten. Genom att ljussätta samtliga tak på byggnaderna runt torget ramas platsen in och ökar dess rumslighet. Samtidigt höjs blickriktningen och ett sammanhang skapas runt torget. Detta kommer även lyfta fram byggnaderna i natten. Det kommer inte framstå som att taken bara kapas rakt av. Inte heller att byggnaderna bara illumineras av ljus på fasaden och genom fönster. Hela bygganden kommer framstå som något mer i rummet. En LED-list monteras i nederkant av taket och ett släpljus upp mot taknocken skapar en vacker gradient. Alla tak kommer bli lite olika beroende på takmaterial och deras utformning. Men det kommer ge en inramning som ger Nya Stadens torg ett unikt uttryck. Att skapa en ljusare linje över taken, runt hela torget kan också bidra till större trygghetsupplevelse på torget. (se under trygghet) 12

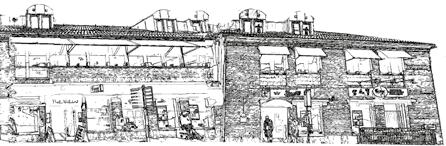

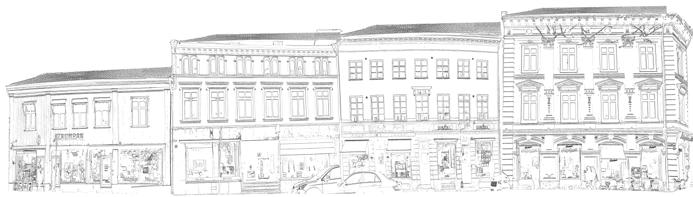

13 GESTALTNINGSFÖRSLAG FASADER NYA STADENS TORG 11, 13 15A, 15B & 17 BEFINTLIG FASADBELYSNING NYA STADENS TORG 20, 18, 16, 14, 12 BEFINTLIGT SKÄRMTAK - BELYSNING SES ÖVER PRINCIPLÖSNING FASAD På markerade hus belyses taken. På fasad monteras armaturen Toldbod från Louis Poulsen på lämpliga ställen. Armaturen är en tidlös klassiker som passar flera olika byggnadsstilar. Husen grundas genom att trottoar samt nedre delen av fasaden blir belyst. Placeringen bidrar till en mer gemytlig känsla på gatan eftersom höjden anpassas efter den mänskliga skalan. Entréer markeras med ljus. ga:1 13

14 GESTALTNINGSFÖRSLAG FASADER NYA STADENS TORG 8A, 8B, 8C & 8D Tack vare stora skyltfönster behöver detta hus ej mer fasadbelysning än taket som belyses. Ett kvällsscenario föreslås till skyltfönstren så att de inte står mörka på kvällen och natten. Tända skyltfönster bidrar till en trevlig kvällsmiljö på torget. NYA STADENS TORG 6A, 6B &6C Husets entré markeras genom att pilastrarna på vardera sida om dörren belyses av armaturer som ska vara så dolda som möjligt. Markiserna till vänster har en fin lösning med belysning. Samma lösning föreslås till Specsavers markiser på högra sidan av fasaden. ga:1 14

15 GESTALTNINGSFÖRSLAG FASADER NYA STADENS TORG 4A, 4B & 4C NYA STADENS TORG 2 Byggnadens översta del får ett släpljus riktat uppåt som tar fram den vackra takfoten. På fasadens nedre del placeras väggarmaturen Toldbod från Louis Poulsen som både ger ljus till väggar och mark. Taket lättas upp och entréerna markeras. Armaturer monterade i takfoten ger fasaden liv tack vare ett lätt släpljus som framhäver dess struktur. Byggnaden grundas genom att marken blir belyst. Tillsammans med takbelysningen bildas en vacker ljussättning. ga:1 15

16 GESTALTNINGSFÖRSLAG FASADER NYA STADENS TORG 1A & 1B Huset är ett av de viktigaste husen att belysa vid torget då det ligger fritt och är en viktig fond i torgrummet. Fasaden får ett släpljus riktat uppåt som tar fram den vackra takfoten. På fasadens nedre del placeras väggarmaturen Toldbod från Louis Poulsen som både ger ljus till väggar och mark. Taket lättas upp och entréerna markeras. ga:1 16
