1 Seminarium 4 Beprövade innovationer biter bäst provning och certifiering Matz Sandström SP-CE Certifiering vad händer inom detta område? Pavlos Ollandezos CBI Reparationsprodukter CE-märkning i praktiken. Ida Dahlqvist och Magnus Döse CBI Ballast certifiering kontra provning. Delikata fall från verkligheten. Lars Åberg Nordcert Certifiering av betongprodukter.

2 Certifiering Matz Sandström

3 Från forskning till tillämpning Omsättning olika tjänster

4 SP ledande certifieringsorgan

5 Alternativ för verifiering av byggprodukter Byggregler Specifikation Beställarkra v Bestyrkta egenskaper Ej bestyrkta egenskaper Typgodkännande CE-märkning Certifiering Övervakad produktionskontroll Mottagningskontroll (mängd, typ, märkning) Metod för verifiering Tillverkarens provning/kontrol l Kontroll på byggarbetsplatsen 4

6 Byggprodukter med bestyrkta egenskaper Produkter, som tillverkats för att permanent ingå i byggnadsverk och som antingen är: a) typgodkända b) c märkta c) produktcertifierade under ackreditering eller d) tillverkade med beslut om tillverkningskontroll När en harmoniserad standard eller en riktlinje för europeiskt tekniskt godkännande för den aktuella produkten har offentliggjorts, gäller dock enbart bestyrkanden enligt alternativ b) efter övergångstidens slut. Källa: BBR

7 Produktcertifiering, CE-märkning Produktcertifiering Byggreglerna i Sverige Europeisk deklarering EOTA:s krav och hen 1200 st 600 st 13 ETA 30 ETA projekt igång > 800 hen CE Ca 130 notifierade områden

8 Byggproduktförordningen, CPR. CE-märkning enligt CPD-moduler Obligatoriskt att CE-märka byggprodukter som omfattas av en teknisk specifikation. Mycket begränsade undantag medges Preciserade krav på prestandadeklaration och vad denna ska innehålla, vilket även innefattar ett synliggörande av EU:s kemikalieregler. Ökat miljö- och livscykeltänkande. Möjligt att inkludera resurshushållning i de tekniska specifikationerna. Vissa förenklingar för tillverkare, i synnerhet för mikroföretag. Möjlighet att införa tröskelvärden och klasser, också på andra områden än brand.

9 Bestyrkande av överensstämmelse (AC) Bestyrkandesystem Egenkontroll (FPC) M M M M M M Stickprov Typprovning (ITT) Första besiktning av egenkontrollen (II) Övervakning av egenkontrollen Revisionsprovning M M M NB NB M M NB M NB NB NB NB NB NB NB NB

10 Personcertifiering Kvalitetsansvariga OVK-besiktning Överlåtelsebesiktning Entreprenadbesiktning Certifierad radontekniker Sakkunnig Brand Brunnsborrare Trähusbyggare Energiexperter Kontrollansvariga (2 maj 2011) Utemiljöbesiktare BAS Byggarbetsmiljösamordnare Grundläggare Passivhusbyggare

11 Trender inom certifieringsområdet Ökade hållbarhetskrav Miljö och klimat Socialt ansvarstagande Ökat systemtänkande Egenkontroll (FPC) integreras i ledningssystem Ökad fokus på kompetensverifiering Personcertifiering Auktorisation Verksamhetssystem som befrämjar utveckling Kunder Medarbetare Ägare Samhälle

12 Reparationsprodukter för betong CE-märkning av fabrikens egen tillverkningskontroll Pavlos Ollandezos, CBI

13 Krav på reparationsprodukter, VVAMA Anläggning SS-EN och bestyrkanden, AC 1, 2+, 3, 4 Omfattning av typprovning (ITT), provningsmetoder, krav i nivå 1 och 2 Identifikationsprovning, omfattning, metoder Egenkontroll, omfattning, metoder Tillverkarens försäkran om överensstämmelse Inledande/uppföljande revision av anmälda organet EG-intyg gällande fabrikens egen tillverkningskontroll (FPC) 2

14 EBE.12 Betonggjutning kategori A vid förbättring och reparation Bruk för förbättring och reparation ska uppfylla krav enligt SS-EN Bekräftelseprocedur 2+ i annex ZA i ovannämnda standard ska tillämpas. 3

15 4

16 Hydrauliska bruk och hydraulisk betong, CC bruk och betong som utgörs av ett hydrauliskt bindemedel som blandas med graderad ballast, och eventuellt med tillsatsmaterial och tillsatsmedel och som hydratiserar efter tillsättning av vatten. Polymermodifierade hydrauliska cementbruk eller betong, PCC hydrauliskt bruk/betong som modifieras genom tillsats av polymerer som tillsätts i erforderlig mängd för att ge specifika egenskaper. Polymerbruk och polymerbetong, PC blandningar av polymerbindemedel och graderad ballast som binder genom en polymerisation. 5

17 Produktcertifiering genomförd av ett anmält organ. Försäkran om produktens överensstämmelse utställd av tillverkaren. Certifiering av fabrikens egen tillverkningskontroll av ett anmält organ Försäkran om produktens överensstämmelse utställd av tillverkaren. System (a) Avseende tillverkaren Fabrikens tillverkningskontroll X X X X X Ytterligare stickprov som tagits i fabriken av tillverkaren enligt fastställd kontrollplan X X X (X) Första typprovning av produkten X X X (b) Avseende det anmälda organet Första typprovning av produkten X X X Första besiktning av fabriken och av fabrikens egen tillverkningskontroll X X X X Kontinuerlig övervakning, bedömning och godkännande av fabrikens egen tillverkningskontroll X X X Eventuellt, revisionsprovning av stickprov som tagits i fabriken, på den öppna marknaden eller vid byggplatsen X 6

18 Reparation Förstärk Återst. passivitet 3.1 Handapplicerat bruk 3.2 Omgjutning med betong eller bruk 3.3 Sprutning med betong eller bruk 4.4 Tillägg av bruk eller betong För all avsedd användning För speciella tillämpningar 7.1 Ökning av täckande betongskikt med ytterligare bruk eller betong 7.2 Ersättning av förorenad eller karbonatiserad betong 7

19 För all avsedd användning 8

20 9

21 10

22 11

23 12

24 13

25 14

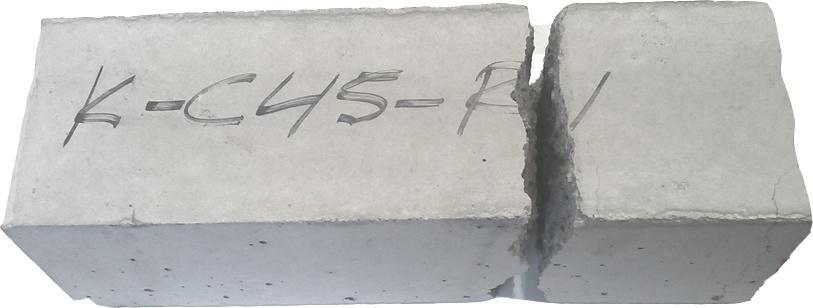

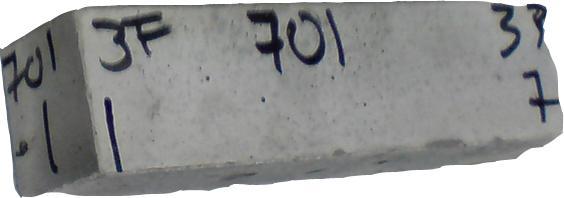

26 15

27 16

28 17

29 18

30 Tillverkaren ska ha ett system som uppfyller produktionskontrollen enligt SS-EN och SS-EN Alltså ett kvalitetssystem! ansvar och befogenhet beskrivna och organisationen produktion och processer kontroll och provning för såväl råmaterial som färdiga produkter kontroll av laboratorieutrustning och maskiner märkning dokumentation avvikelsehantering mm. 19

31 20

32 Försäkran om överensstämmelse Vi försäkrar, basis av EG-intyg gällande fabrikens egen tillverkningskontroll (FPC), om överensstämmelse att våra produkter tillverkade i Silanlandet: REP BRO REP HUS överensstämmer med kraven i den harmoniserade standarden SS-EN samt CEmärkesinformationen enligt bilaga 1 till detta dokument. Certifikat utfärdat av anmält organ med ID-nr Certifikat nummer 0402-CPD-xxxx (se bilaga 2, EG-intyg gällande fabrikens egen tillverkningskontroll (FPC) från certifieringsorganet). Datum för utfärdande av EG-intyg Stockholm Silan Silanesson VD 21

33 Typprovning EG-intyg gällande fabrikens egen tillverkningskontroll (FPC) Försäkran om överensstämmelse Försäkran om överensstämmelse Vi försäkrar, basis av EG-intyg gällande fabrikens egen tillverkningskontroll (FPC), om överensstämmelse att våra produkter tillverkade i Silanlandet: REP BRO REP HUS överensstämmer med kraven i den harmoniserade standarden SS-EN samt CE-märkesinformationen enligt bilaga 1 till detta dokument. Certifikat utfärdat av anmält organ med ID-nr Certifikat nummer 0402-CPD-xxxx (se bilaga 2, EG-intyg gällande fabrikens egen tillverkningskontroll (FPC) från certifieringsorganet). Datum för utfärdande av EG-intyg CE-deklaration Stockholm Silan Silanesson VD 22

34 Tack för uppmärksamheten! 23

35 Provning och Kontroll Fall från verkligheten Ida Dahlqvist och Magnus Döse CBI-dagen 17 mars 2011

36 Besiktningar & produktcertifiering CBI utför i samarbete med Nordcert och SP- Certifiering besiktningar & provningar i samband med produktcertifiering & CE-märkning för flera områden: Cement Ballast Betong Tillsatsmedel Tillsatsmaterial Lättklinker Expanderbetong

37 Vad kan hända annars?

38 Produktstandarder som skall efterlevas när det gäller ballast för betong SS-EN SS SS-EN Petrografisk bedömning av ballast skall utföras när materialet utsätts för fuktiga miljöer och är del av bärande konstruktioner.

39 SS-EN För säkerställande av material (ballast) bör en petrografisk analys utföras (om så krävs) Lermineral (lerinnehåll) metylenblå/sandek. Ballastens frostbeständighet - vattenabsorption Mineral innehållande svavel, såsom pyrit, magnetkis, arsenopyrit Ballastens innehåll av mikrokristallin kvarts eller potentiellt reaktiv kvarts.

40 SS föreskriver angående potentiellt reaktiv kvarts 1) I standarden anges vilka egenskaper hos ballast som behöver deklareras vid CE-märkning för att det ska säkerställas att betongen uppfyller kraven. för bärverk i Sverige. 2) En beställare kan ställa högre krav än angivna prestandakrav, vilka är minimikrav. 3) Som exempel har RILEM tagit fram sådana metoder: RILEM AAR1 är en kvantitativ petrografisk analys för ballast till betong. Ballast som innehåller mindre än 15 % alkalireaktiva eller potentiellt alkalireaktiva partiklar betraktas normalt som lågreaktiv. Om man inte på detta sätt kan utesluta alkalireaktivitet kan man prova enligt RILEM AAR2 eller RILEM AAR3. RILEM AAR2 är en snabb metod (4 veckor) medan RILEM AAR3 är en långtidsprovning, 52 veckor.

41 VAR FINNS DET REAKTIV BALLAST?

42 Olika bergarter ger olika Porfyr (småland) förutsättningar Mylonit och kataklasit

43 Hur går vi till väga med petro? Material skickas till oss, ex. helkross 8/16 eller natur 0/8 Granskas okulärt --> beskrivs Material krossas i konkross till fraktion 2-4 mm för helkross eller siktas till 0,063-2 mm och 2-4 mm för natur (RILEM 1) Tillverkning av tunnslip Punkträkning i mikroskop Gränsvärde för alkali 15%

44 Alkaliprovning Rilem 2/ASTM 1260 Gjuter prismor 40x40x160 mm med 0/4 mm efter en speciell siktkurva Cement med bestämt alkalihalt på 1 % (Skövde SH) Prismorna förvaras i 80ºC 1 M NaOH-lösning Provtid 4 veckor Mäter expansionen på prismorna med mätklockor Resultatet är medelexpansionen på de tre prismorna

45 Rilem 2/ASTM 1260 Inget alkalireaktivitet! Expansion 0,01% 0,3 0,25 Expansion (%) 0,2 0,15 0,1 0,05 0-0, Dagar

46 Expansion (%) Rilem 2/ASTM 1260 Halten alkalireaktivt material 19%, expansion 0,19% 0,3 0,25 0,2 0,15 0,1 0,05 0-0, Dagar

47 Rilem 2/ASTM 1260 Halten alkalireaktivt material 62%, expansion 0,47% 0,5 0,45 0,4 0,35 Expansion (%) 0,3 0,25 0,2 0,15 0,1 0,05 0-0, Dagar

48 Rilem 3 Gjuter prismor 75x75x300 mm med en Proportionering av 0/8 och 8/16 mm siktkurva Cement med bestämt alkalihalt på 1 % (Skövde SH) Prismorna förvaras i 38ºC Provtid 52 veckor Mäter expansionen på prismorna med mätklockor Resultatet är medelexpansionen på de tre prismorna

49 Rilem 3 Halten alkalireaktivt material >20%, expansion 0,11% 0,110 0,090 0,070 0,050 0,030 0,010-0,

50

51 Lars Åberg NORDCERT AB Tel: Fax:

52 Certifieringsorgan Nordcert är ett certifieringsorgan inom: Armering Betong (fabriksbetong, betongelement ) Bergmateriel Stål Personcertifiering (montage och stålkonstruktioner) NORDCERT AB Tel: Fax:

53 Organisation Nordcert AB Ägs av två stiftelser Kvalitetsdrivande fokus Består av 10 medarbetare + externa CBI/SP Kontor i Stockholm NORDCERT AB Tel: Fax:

54 Varumärken BBC = Varumärke inom Betong och Ballast SBS = Varumärke inom Stålbyggnad Säkerställer att produkten uppfyller alla svenska byggregler (myndighetskrav & särskilda kvalitetskrav fastställda av Nordcerts Tekn. råd) Produkten certifierad NORDCERT AB Tel: Fax:

55 Trovärdighet Notified Body CE-märket är EUs märke för bestyrkande att grundläggande egenskapskrav är deklarerade. Ackreditering av SWEDAC Svenskt myndighetsgodkännande för certifiering av processer och produkter. NORDCERT AB Tel: Fax:

56 CE-märkning bestyrkande system CPD 1+ Produktcertifiering 1 2+ Certifiering FPC FPC CPR NORDCERT AB Tel: Fax:

57 CE-märkningsmetod system 2+ Metod a 3b Omfattning Produkt i lager med dokumenterad geometri & materialdata ITT Producenten ansvarar för dimensionering enligt Eurokoder Alla övriga fall Kunden ansvarar för dimensionering ITT Producenten ansvarar för dimensionering (BKR/BBK) NORDCERT AB Tel: Fax:

58 0123 AnyCo Ltd, PO Bx 21, B CPD-0456 EN Stödmurselement Förtillverkat element för armerad jordmur Betong: Tryckhållfasthet f ck = xx N/mm 2 Armering: Brotthållfasthet f tk = yyy N/mm 2 Sträckgräns f yk = zzz N/mm 2 Beträffande geometriska data, detaljutformning, bärförmåga, vattenånggenomsläpplighet och beständighet, se konstruktionsspecifikationen Konstruktionsspecifikation:(kundens order) Metod 3b NORDCERT AB Tel: Fax:

59 CE-märket med Nordcerts nummer som anmält organ System 1+ & 2+ NORDCERT AB Tel: Fax:

60 Ingen harmoniserad ENproduktstandard som kan utgöra grund för CE-märkning alternativt system 4 NORDCERT AB Tel: Fax:

61 Fabriksbetong Certifierad produktionskontroll EN & SS (bärverk) OBS ej krav på CE-märkning NORDCERT AB Tel: Fax:

62 Betongelement (förtillverkade betongprodukter) Certifierad produktionskontroll (bärverk) EN (BBC-märket) EN produktstandard (CE-märket, system 2+) NORDCERT AB Tel: Fax:

63 Produktionskontroll gentemot CE-märket Produktstandarder EN 1168 Håldäcksplattor EN Skyddsanordningar för fordon (system 1) EN Betongpålar EN T- eller TT-tvärsnitt EN Balkar och pelare EN Plattbärlag EN Trappor EN Kulvertelement EN Grundläggningselement EN Väggelement EN Broelement NORDCERT AB Tel: Fax:

64 Beakta nationella krav vid import av betongprodukter NORDCERT AB Tel: Fax:

65 Betongelement svenska nationella krav SS EN Exponeringsklasser (frostbeständighet) Lämplighet ballast Beprövade cement SS Täckande betongskikt remiss SS : Nationella val till EN NORDCERT AB Tel: Fax:

66 Betongelement svenska nationella krav Nationella krav Armering Riktning av armering Svetsning Spännarmering Svetsade ingjutningsgods NORDCERT AB Tel: Fax:
