1 Danfoss Optyma luftkylda aggregat för Europa Matcha dina applikationsbehov varje gång Med Danfoss Optyma luftkylda aggregat för inomhus- och utomhusbruk för Europa, för medium- och låga temperaturer, hittar du en lösning för just dina applikationer. Aggregaten är godkända för köldmedier med lägre GWP-värde, de har höga prestandaförhållanden och problemfri installation, vilket bidrar till minskade driftskostnader och högre kylningskvalitet för bättre skydd av färskvaror. Gör ett optimalt val från vårt omfattande utbud av luftkylda aggregat för inomhus- och utomhusbruk. Optimal effektivitet för hög kylningskvalitet, lägre långsiktiga systemkostnader och färre driftstopp EcoDesign cr.danfoss.com 2018

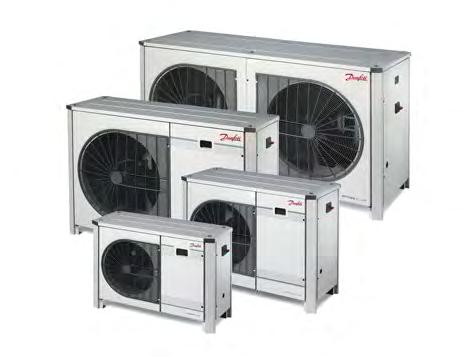

2 Danfoss Optyma luftkylda aggregat för utomhusbruk Högeffektiva och tillförlitliga luftkylda aggregat med plug and play-funktion som erbjuder unika fördelar och som är utformade med entreprenören och slutanvändaren i åtanke. Fördelar för entreprenörer Urval och installation sker snabbt och enkelt, förkortad underhållstid er som är kompatibla med olika köldmedier med lägre GWP Lägre köldmediekostnader tack vare den interna mikrokanalkondensorn Optyma Plus Fördelar för slutanvändaren Ökad livsmedelssäkerhet och längre hållbarhet för produkterna Enheter som lämpar sig för bostadsområden tack vare låg ljudnivå Lägre långsiktiga kostnader för kylutrustningen tack vare högeffektiva enheter Optyma Plus INVERTER Funktionsöversikt: Optyma Plus Optyma Plus INVERTER IP-klass IP54 IP54 Kompressorteknik Scroll/kolv Variabelt hastighet, scroll Regleringsbox (förkopplad E-panel) ja ja Mikrokanalkondensor ja ja Fläktstyrning ja ja Huvudbrytare (kretsbrytare) ja ja Filtertorkare ja ja Synglas ja ja Vevhusvärmare ja ja Justerbar pressostat HP/LP Elektronisk Elektronisk Felsäker minipressostat Mekanisk Mekanisk Dörr(ar) ja ja Akustisk isolering ja ja Elektronisk regulator för luftkylt aggregat ja ja Nätverksanslutning ja ja Stapelmontering ja - Oljeavskiljare - ja Nettovikt i kg H1-hölje: från 49 till 53 H2-hölje: från 80 till 94 H3-hölje: från 101 till & 125 H4-hölje: 169 Mått i mm (höjd x bredd x djup) H1-hölje: 652 x 906 x 356 H2-hölje: 813 x 1055 x 430 H3-hölje: 967 x 1406 x 481 H4-hölje: 966 x 1800 x x x 481 Översikt efter arbetsområde och köldmedium: Min./max. kyleffekt [kw] Optyma Plus Optyma Plus INVERTER Utmärkta prestanda. För tyst drift, hög effektivitet, anslutningsmöjligheter och snabbast installation och underhåll. Med elektronisk regulator Premium-enhet. För högsta möjliga effektivitet, snabb installation och snabbt underhåll samt strikt reglering av temperatur och fuktighet. Med variabel hastighet Sida 8 Sida 12 Medeltemperatur (MBP) R449A 0,7 14,9 1,7 8,3 R448A 3,3 14,9 1,7 8,3 R134a 1,7 10,2 - R407A 3,3-14,6 1,7-8,4 R407F 3,5-15,5 1,8-9 R452A (preliminära data) 1,5-16,2 R404A/507 0,7-16 1,8-9 Låg temperatur (LBP) R452A 0,4-6,1 - R404A/507 0,5-6,2 - Klassificeringsvillkor EN (daggpunkt): MBP: Omgivningstemp. = 32 C, Förång.temp. = ; Överhettning = 10K; Underkylning = 0K / LBP: Omgivningstemp. = 32 C, Förång.temp. = ; Överhettning = 10K; Underkylning = 0K Användningsområden med MBP och LBP Beteckning OP - MPXM034 ML W05 G Exempel på urval för kylrum Precisera ditt urval med hjälp av kylrumsmodulen i programvaran Coolselector 2. Kylrum, kyldiskar i snabbköpsbutiker, minibutiker, restauranger, fiskbutiker, slakterier, bagerier, blomsterhandlar, laboratorier Vinkällare Mjölkkylning Industriprocesser Mejeri och allmän livsmedelsförvaring 1 Användningsområde: M = MBP; L = LBP 2 Serie: P = OP Plus (INVERTER) Köldmedium: H = R404A/R507; G = R134a; Q = R452A, R404A/R507 X = R404A/R507, R134a, R407A, R407F, R448A, R449A, R452A Y = R404A/R507, R449A Kondensor: M = standardvärmeväxlare med mikrokanaler 5 Slagvolym i cm 3 : Exempel 034 = 34 cm 3 6 Kompressorplattform: som VVL = VLZ-scrollkompressor med variabelt varvtal 7 8 OP = Optyma P00: Optyma Plus P01: Optyma Plus INVERTER Spänningskod: G = 230 V/1-fas kompressor och fläkt E = 400 V/trefaskompressor och 230V/enfasfläkt Område OP Plus OP Plus OP Plus INVERTER OP Plus och kyleffekt efter kylrumstyp OP-MPYM018 med R449A OP-MPYM024 med R452A OP-MPPM044 med R448A OP-LSQM068 med R452A Kött +1 C - 18 tim Fisk +1 C - 18 tim Laboratorier +12 C - 18 tim Frukt och grönsaker +8 C - 18 tim Frukt och grönsaker 0 C 18 tim Smör, ägg, ost +5 C - 18 tim Uppgifterna gäller en omgivningstemp. på +32 C Rådfråga Danfoss vid andra driftsförhållanden. Kylrumsinfo: Temperatur dagliga arbetstimmar. * volym för kylrum. Frysar -18 C - 16 tim

3 Danfoss Optyma luftkylda aggregat för inomhusbruk Robusta, effektiva och tillförlitliga luftkylda aggregat, som minskar service- och underhållskostnaderna och energiförbrukningen. Fördelar för entreprenörer Brett driftsområde Flera olika köldmedier med lägre GWP Större enheter med mikrokanalkondensor reducerar köldmediefyllningen och mindre enheter med kondensor med flänsar och rör Troligen den mest pålitliga hermetiska kolvkompressorn på marknaden Ekonomiskt EUR-/kW-värde Optyma Light Commercial upp till ~1,5 kw En fullständig serie med en högre effektivitet och lägre miljöpåverkan, även tillgänglig med R290, vilket gör enheten till det perfekta valet för en miljövänligare installation. Denna lösning är idealisk för originaltillverkare (OEM) och slutanvändare som vill ha kompakta produkter som monteras i små system med optimal kylprestanda och optimal kapacitet. Sida 18 Sida 21 Optyma Commercial från ~1,5 kw och uppåt Fördelar för slutanvändaren Pålitlig lösning Låg energiförbrukning under föränderliga driftsförhållanden Enkelt underhåll av kondensorn Högeffektiv ny serie med mikrokanalkondensor, flera köldmedier med lägre GWP-värde och en arbetstemperatur på upp till 46 C. Enkel att installera och serva. Tystare drift med upp till 3 tack vare en 6-polig fläktmotor istället för en 4-polig fläktmotor. Funktionsöversikt: Översikt efter arbetsområde och köldmedium: Mindre kommersiell Mindre kommersiell R290 Kommersiellt A00 A01 A04 A09 A10 A11 A02 Omgivningstemperatur Upp till 43 C Upp till 43 C Upp till 46 C Hermetisk kolvkompressor MPT, MLY, NL, SC, GS, FR, TL, NF NLY, NBC, NPT, NS, NX MTZ, NTZ Enhetsbas Skenor eller basplatta Basplatta Typ av kondensor Med flänsar och rör (målad) Mikrokanaler Fläkt AC/EC AC/EC AC/EC EC EC EC AC 6-polig Fäste och rör för pressostatmontering - ja ja ja Dubbel KP-pressostat - - ja ja Schrader-ventil ja ja ja - Kopplat elskåp ja ja ja ja ja ja ja Mini HP/LP-pressostat ja - - Strömkabel - - ja - ja - - Köldmediebehållare - ja ja - Kombinerad torkare + köldmediebehållare - ja Nettovikt i kg 14 chassin: Lättare: 14 Större: 42 4 chassin: Lättare: 14 Större: 41 5 chassin: Lättare enkel fläkt: 62 Större enkel fläkt: 158 Lättare dubbel fläkt: 134 Större dubbel fläkt: 212 Mått i mm (höjd x bredd x djup) 14 chassin: Mindre: 205 x 289 x 424 Större: 350 x 445 x chassin: Mindre: 226 x 286 x 513 Större: 350 x 442 x 480 Min/Max kyleffekt [kw] Mindre kommersiell Kommersiellt Medeltemperatur (MBP) R290 0,2-1,4 R448A 2-20,5 R449A 2-20,5 R134a 0,1-1,6 1,3-13,1 R452A 2,2-20,6 R407A R407C 1,8-19,1 R407F 2-20,1 R404A/507 0,3-17 2,2-21,7 Låg temperatur (LBP) R290 0,1-0,7 R452A 0,1-0,3 0,8-6,1 R404A/507 0,1-0,9 0,9-6,6 5 chassin: Mindre enkel fläkt: 545 x 630 x 650 Större enkel fläkt: 836,5 x x 800 Mindre dubbel fläkt: 693,5 x x 870 Större dubbel fläkt: 836,5 x x 870 Användningsområden med MBP och LBP Industriprocesser Mjölkkylning Kylrum i fiskerier, blomsterhandlar osv. Kommersiella kylskåp och frysar, kyldiskar, flaskkylar, serveringsbord Beteckning OP = Optyma Användningsområde: M = MBP; L = LBP Plattform: C: Luftkylt aggregat med enkel fläkt G: Luftkylt aggregat med dubbla fläktar OP - LCQN 048 MT A02 E Köldmedium: R: R134a, R404A/R507, R407C, R407A, R407F, R448A, R449A, R452A G: R134a H: R404A/ R507 Q: R452A, R404A/R507 N: R290 Kondensorns utformning: C: Kondensor med flänsar och rör, omgivningstemperatur på upp till 43 C N: Mikrokanalkondensor, omgivningstemperatur på upp till 46 C Kompressorförskjutning: Exempel 048 = 48 cm 3 Plattform för kolvkompressor: FR = FR NF = NF SC = SC GS = GS NX = NX NB = NBC NS = NS NY = NLY NP = NPT MP = MPT MY = MLY MX = MX NT = NTZ MT = MTZ TL = TL NL = NL Version: A00, A01, A02, A04, A09, A10, A11. Se tabell ovan för funktioner inom varje version. Spänningskod: A: Kompressor 230 V/1P/50-60 Hz, fläkt 230 V/1P/50 60 Hz G: Kompressor 230 V/1P/50 Hz, fläkt 230 V/1P/50 Hz E: Kompressor 400 V/3P/50 Hz, fläkt 230V/1P/50 Hz 4 5

4 Europeiska förordningar gällande luftkylda aggregat EcoDesign och energieffektivitet Nya energiförordningar, rättsliga krav och märkningar, köldmedieförbud och utfasningar: hur påverkar detta mina tillämpningar och vad ska jag tänka på innan jag väljer produkter för installationen? Hitta rätt med Danfoss. F-Gas-berörda tillämpningar F-gasförordningen införde en nedfasning av HFC från 2015 till 2030 med hjälp av ett kvotsystem och förbud inom vissa sektorer för köldmedier med hög GWP (Global Warming Potential) Kylar och frysar för hushållsbruk med GWP 150 Målet med EU:s ekodesigndirektiv är att förbättra produkters totala prestanda för att därigenom skydda miljön genom minskning av indirekta koldioxidutsläpp. Tillverkare måste rätta sig efter direktivet för att få CE-märka sina produkter. Det omfattar åtskilliga partier som påverkar HVACR-branschen och kan kompletteras av direktivet om energimärkning: ENTR parti 1: Förordning: 2015/1095, 2015/1094. Kylning för professionellt bruk GWP >2 500 NYA INSTALLATIONER R404A % AV CO 2 -EKV. TON - Risk för brist - Prispåverkan BERÖRDA TILLÄMPNINGAR INOM KYLA Luftkylda aggregat Professionella kylskåp Snabbfrysar Industrikylare Danfoss luftkylda aggregat är CE-märkta! TVÅ STEG: 1 JULI 2016 OCH 2018 Från den 1 juli 2016 måste alla luftkylda aggregat som släpps ut på den europeiska marknaden för första gången överensstämma med Minimum Efficiency Performance Standards (MEPS). Från den 1 juli 2018 skärps dessa krav ytterligare. SÄSONGSFAKTOR FÖR ENERGIPRESTANDA () -värdet mäter energiprestanda för luftkylda aggregat: För låga temperaturer: över 2 kw För medelhöga temperaturer: över 5 kw Under dessa gränser används -värdet Bästa alternativen Flyttbara A/C-system för rumsanv., hermetiskt förslutna, med GWP 150 Stationär kylutrustning för temperaturer över -50 C med GWP Minimikrav på energiprestanda för luftkylda aggregat Medeltemp.: <150 gr: R290 >150 gr: R134a, R407A/F, R448A/R449A, R513A, R450A Låg temp.: <150 gr: R290 >150 gr: R448A/R449A, R452A Serviceutrustning med nya köldmedier med GWP för temperaturer -50 C och fyllning 40, CO 2 -ekv. Med undantag för militär utrustning Kommersiella kylar och frysar, hermetiskt slutna med GWP Tabellen visar tillämpningskraven för EcoDesign 2016 och 2018 för luftkylda aggregat i - och -värden. Medelhöga temperaturer () ** Låga temperaturer () ** kw* 0, kw* 0,1-0,4 0, juli ,2 1,4 2,25 2,35 1 juli ,4 1,6 2,55 2,65 1 juli ,75 0,85 1,5 1,6 1 juli ,8 0,95 1,6 1,7 * Nominell effekt vid full belastning med omgivningstemperaturen inställd på 32 C (Standarder: SS-EN och ). Kommersiella kylar och frysar, hermetiskt slutna med GWP 150 Centraliserade kylsystem (multipack) för kommersiell användning med en effekt på 40 kw, GWP 150 och för primärcirkulation i kaskader Single split A/C-system med mindre än 3 kg HFC, GWP 750 Serviceutrustning med köldmedier med GWP för temperaturer -50 C och fyllning 40, CO 2 -ekv. Med undantag för militär utrustning ** Den årstidsberoende energiprestandan () anger kyleffekten vid standardförhållanden. Den är representativ för variationerna i belastning och omgivningstemperatur under hela året och beräknas som kvoten mellan årligt kylbehov och årlig elförbrukning (standarder: SS-EN13215 och och Ekodesigndirektivet 2009/125/EC). 6 7

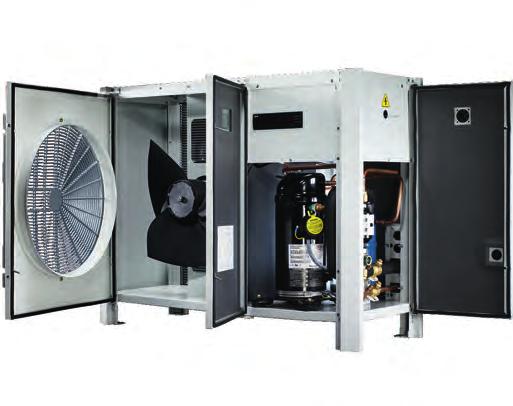

5 Samma robusta kvalitet med fler funktioner och snyggare konstruktion. Det är verkligen en cool kombination. Snabb och säker installation och service Ännu ett steg framåt inom plug and play. Denna enhet innebär inte bara att du sparar värdefull tid i samband med installation, inställning och service den sänker även dina kunders energiräkningar. Högt Alla modeller i utbudet är mycket effektiva och ligger långt över minimigränserna för EcoDesign 2018, och bidrar således till lägre energikostnader. Optyma Plus Utrustad för tyst drift och topprestanda 50 % kortare installationstid. Snabb inpassning så att du kan hålla tempot Optyma Plus Köldmedier med en GWP-nivå under R449A MBP er OP-MPYM X4119 0,75 1,93 29 OP-MPYM X4120 0,80 1,89 30 OP-MPYM X4121 1,10 1,89 32 OP-MPYM X4122 1,15 1,60 29 OP-MPYM X4230 1,47 1,91 36 OP-MPYM X4200 1,85 2,08 36 OP-MPYM X4212 2,05 1, X4213 OP-MPYM X4226 2,56 1, X4227 OP-MPXM X4261 3,34 2,07 37 OP-MPXM X4281 4,44 2,03 37 R448A MBP er OP-MPXM X4261 3,35 2,07 37 OP-MPXM X4281 4,45 2,03 37 OP-MPXM X4290 5,29 1,84 3, OP-MPXM X4308 6,78 2,20 3, ,81 2,14 3, OP-MPXM X ,18 1,96 3, OP-MPXM X ,16 2,12 3, OP-MPXM X ,94 1,91 3, Den bästa ljudprestandan på marknaden Tack vare den hållbara kompressorn, den akustiska isoleringen, komponentutformningen och den intelligenta reducerade fläkthastigheten under lågkapacitetsperioder. Anslutningsmöjligheter Bidrar till avsevärda energibesparingar, vilket gör Optyma Plus upp till 20 % mer ekonomisk jämfört med motsvararande produkter. OP-MPXM X4290 5,28 1,84 3, OP-MPXM X4308 6,77 2,20 3, ,80 2,14 3, OP-MPXM X ,17 1,96 3, OP-MPXM X ,14 2,12 3, OP-MPXM X ,92 1,91 3, Visste du detta? Hög effektivitet för bästa resultat Minskade kostnader eftersom enheterna kan staplas Enheterna tål belastning, vilket innebär att de kan staplas på varandra. Det leder i sin tur till snabbare installation och besparingar eftersom inga professionella snickare behöver anlitas och inga fästen köpas in. Ett kompakt skåp påskyndar installationen En ny kompakt konstruktion gör enheten enklare att hantera när den ska passas in i trånga utrymmen så att installationen går snabbare. Högre -/-värden ger minskade energikostnader Till exempel i ett kylrum med en kyleffekt på 4,2 kw för förvaring av frusna livsmedel. Jämförelse mellan Optyma Plus LBP-enhet och en liknande enhet på marknaden* R134a MBP er OP-MPGM X4220 1,66 2,02 36 OP-MPXM X4261 2,16 2,25 37 OP-MPXM X4281 2,92 2,33 37 Flexibilitet hos köldmedierna i våra utbud: OP-MPXM057: Bokstaven X innebär att denna modell även är kompatibel med olika köldmedier som R134a och R407F. Detta förenklar lagerhållning och logistik och leder till minskade kostnader. Titta på våra beteckningar för att se de olika alternativen. : 4,2 kw Köldmedium: R452A? OP-MPXM X4290 3,54 2,28 37 OP-MPXM X4308 4,38 2,37 38 ENHET KONSUM- TION Danfoss 1,08 ~ kwh Marknad 0,97 ~ kwh 5,09 2,26 3, OP-MPXM X4344 6,64 2,40 3, OP-MPXM X4414 7,98 2,23 3, OP-MPXM X ,25 2,25 3, Årlig besparad energiförbrukning: kwh Besparing baserat på energikostnad: Enklare åtkomst för snabbare servicearbete Det är enklare och går snabbare att komma åt alla komponenter med nya dubbla dörrar som sparar tid vid servicearbete, underhåll och reparationer. Intelligent teknik ger snabbare inställning och högre tillförlitlighet Förinställda parametrar gör det enklare att se till att det blir rätt från början. Färre misstag reducerar risken för att skador ska uppstå samtidigt som det sparar tid och pengar på reparationer. FRANKRIKE: 0,11 /1 KWH = х 0,11 = 461 STORBR.: 0,14 /1 KWH = х 0,14 = 587 TYSKLAND: 0,20 /1 KWH = х 0,20 = euro sparar din kund i Tyskland per år i elkostnader Villkor EN (daggpunkt): omgivningstemp. +32 C, överhettning 10 K, underkylning 0 K, och nominell årlig energiförbrukning vid standardförhållanden för ekodesign: omgivningstemp. +32 C, underkylning 0 K, RGT 20 C Regelbundna uppdateringar och detaljerad information om kapacitet finns i programvaran Coolselector 2 8 *Källa: Danfoss 9

6 Optyma Plus Köldmedier med en GWP-nivå under Optyma Plus Köldmedier med en GWP-nivå över R452A* MBP R452A LBP R404A MBP R404A LBP er er er er OP-MPYM X4230 1,53 1,85 OP-MPYM X4200 1,92 2,01 OP-MPYM X4212 2,12 1, X4213 OP-MPYM X4226 2,63 1, X4227 OP-MPXM X4261 3,47 2,21 OP-MPXM X4281 4,66 2,14 OP-MPXM X4290 5,45 1,85 3,15 OP-LPQM X3118 0,40 0,95 29 OP-LPQM X3216 0,58 0,96 36 OP-LPQM X X3225 0,95 1,07 38 OP-LPQM X X3253 1,22 0,98 38 OP-LPQM X X3241 1,46 1,16 39 OP-LPQM X3357 1,77 1, OP-LPQM X3365 3,24 1,21 1, OP-LPQM X3476 4,27 1,20 1, OP-LPQM X3482 6,07 1,24 1, OP-MPYM X4119 0,85 2,11 29 OP-MPYM X4120 0,91 1,99 30 OP-MPYM X4121 1,24 2,01 32 OP-MPYM X4122 1,28 1,69 29 OP-MPYM X4230 1,67 1,93 36 OP-MPYM X4200 2,07 2,07 36 OP-MPYM X4212 2,29 1, X4213 OP-MPYM X4226 2,82 1, X4227 OP-MPXM X4261 3,40 2,11 37 OP-LPQM X3118 0,48 1,07 29 OP-LPQM X3216 0,65 1,01 36 OP-LPQM X3225 1,00 1, X3233 OP-LPQM X3252 1,43 1, X3253 OP-LPQM X X3249 1,63 1,14 39 OP-LPQM X3357 1,75 1, OP-LPQM X3365 3,07 1,11 1, OP-LPQM X3476 4,69 1,25 1, OP-LPQM X3482 6,24 1,23 1, OP-MPXM X4308 7,37 2,40 3,87 OP-MPXM X4281 4,51 2, ) 8,60 2,38 3,84 OP-MPXM X ,78 2,02 3,48 OP-MPXM X ,87 2,27 3,61 OP-MPXM X ,18 2,10 3,38 *Preliminära data: uppdateringar finns i Coolselector 2-programvaran OP-MPXM X4290 5,25 1,76 3, OP-MPXM X4308 7,18 2,31 3, ,35 2,29 3, OP-MPXM X ,32 2 3, OP-MPXM X ,82 2,18 3, OP-MPXM X ,03 1,99 3, R407A MBP er i [kw] vid OP-MPXM X4261 3,29 2,18 37 OP-MPXM X4281 4,27 1,98 37 OP-MPXM X4290 5,10 1,87 3, OP-MPXM X4308 6,64 2,27 3, ,53 2,17 3, OP-MPXM X4344 9,86 1,94 3, OP-MPXM X ,52 1,99 3, OP-MPXM X ,57 1,90 3, R407F MBP er OP-MPXM X4261 3,48 2,14 37 OP-MPXM X4281 4,57 2,14 37 OP-MPXM X4290 5,38 1,80 2, OP-MPXM X4308 7,12 2,23 3, ,99 2,05 3, OP-MPXM X ,20 1,85 3, OP-MPXM X ,31 1,94 3, OP-MPXM X ,47 1,86 3, Köldmediet R404A har förbjudits och tagits bort från listan för nya installationer på grund av regler gällande det höga GWP-värdet i HFC-köldmedier. Visste du detta? Villkor EN (daggpunkt): omgivningstemp. +32 C, överhettning 10 K, underkylning 0 K, och nominell årlig energiförbrukning vid standardförhållanden för ekodesign: +32 C omgivningstemp., underkylning 0 K, RGT 20 C Villkor EN (daggpunkt): omgivningstemp. +32 C, överhettning 10 K, underkylning 0 K, och nominell årlig energiförbrukning vid standardförhållanden för ekodesign: omgivningstemp. +32 C, underkylning 0 K, RGT 20 C Regelbundna uppdateringar och detaljerad information om kapacitet finns i programvaran Coolselector

7 Optyma Plus INVERTER Kapacitetsmodulering i ett enkelt och adaptivt paket Vår marknadsledande expertis inom konstruktion av luftkylda aggregat med de unika fördelarna med steglös varvtalsstyrd scrollteknik. Resultatet är 30 % högre energieffektivitet med bättre livsmedelsbevaring. Bästa möjliga värde med steglös kapacitetsmodulering minskar energiförbrukningen med upp till 30 % Optyma Plus INVERTER OP-MPPM X4302 Rotation per sekund (rps) R448A/R449A R407A R407F R404A 30 1,73 1,69 1,81 1,85 R448A/ R449A 75 4,27 4,18 4,54 4,57 3, ,45 5,44 5,86 5, ,17 2,12 2,27 2,34 42 Snabb och säker installation och service Tack vare förinställda parametrar och Modbus-kommunikation är det snabbt och enkelt att uppstarta och underhålla luftkylda aggregatet. Högt : 3,84 certifierat av ASERCOM Alla modeller i utbudet är mycket effektiva och ligger långt över minimigränserna för EcoDesign 2018, och bidrar således till lägre energikostnader. OP-MPPM035 OP-MPPM X X ,24 5,20 5,65 5,66 3, ,68 6,74 7,25 7, ,78 2,70 2,90 3, ,75 6,54 7,09 7,11 3, ,38 8,42 9,05 9,03 45 Villkor EN (daggpunkt): omgivningstemp. +32 C, överhettning 10 K, underkylning 0 K Klassificeringsvillkor enligt ekodesign: omgivningstemp. +32 C, underkylning 0 K, RGT 20 C Korrekt temperaturreglering Noggrann reglering av temperatur och låg startström leder till en stabilare förvaringstemperatur och längre hållbarhet för produkterna. Utökad kapacitet Steglös kapacitetsmodulering minskar eller ökar hastigheten från 30 till 100 RPS för att spara energi och matcha belastningsvariationer på ett mycket exakt sätt. Inverterdrivenheten är utrustad med smart logik vilket ger ökad tillförlitlighet under drift. Regelbundna uppdateringar och detaljerad information om kapacitet finns i programvaran Coolselector 2 Byggd för maximal effektivitet Enkel idriftsättning Förinställda driftparametrar med dedicerad programvara för kylning. Steglös kapacitetsmodulering Modulering från 30 till 100 rps leder till % högre energieffektivitet jämfört med luftkylda aggregat med fast varvtal. Danfoss-paket med kompressor och omformare Hängivna inom kylning med många års erfarenhet inom marknadstillämpning och verifiering. Enkel plug-and-play-installation Säker, enkel och problemfri installation med beprövade komponenter. Framtidssäker Arbetar med köldmedier med lägre GWP som R448A och R449. Även kompatibel med R407A/F och R404A. Helt intelligent styrning genom Optyma Plus Controller Reglering, larmhantering, dag- och nattdrift, kan anslutas till ADAP-KOOL programvaran osv. Högre -/-värden ger minskade energikostnader Till exempel i ett kylrum med 9 kw kyleffekt för förvaring av kött. Jämförelse mellan Optyma Plus INVERTER MBP och mekaniskt modulerad teknik* : 9 kw Köldmedium: R407F ENHET KONSUM- TION Danfoss 3,84 ~ kwh? Marknad 2,50 ~ kwh Årlig besparad energiförbrukning: kwh Besparing baserat på energikostnad: FRANKRIKE: 0,11 /1 KWH = х 0,11 = 836 STORBR.: 0,14 /1 KWH = х 0,14 = TYSKLAND: 0,20 /1 KWH = х 0,20 = sparar din kund i Tyskland euro per år i elkostnader Om tekniken med variabelt varvtal Kylsystem utformas vanligtvis efter toppbelastningen, vilket endast motsvarar en liten del av den faktiska driftstiden. Överdimensioneringen leder till effektivitetsförlust och extra kostnader för onödigt stor utrustning. Kapacitetsmodulering är ett sätt att anpassa kylningskapaciteten efter kylningsbehovet. Det finns flera sätt att modulera kylningskapaciteten i kylsystem. De vanligaste sättet är on/off -reglering, hetgas bypass, parallellkoppling av flera kompressorer, mekanisk modulering samt teknik med variabelt varvtal. Metoden med variabelt varvtal varierar flödet av köldmediet genom att kompressorns varvtal faktiskt ändras. En inverterkompressor använder en frekvensomformare även kallad inverterdrivenhet för att minska eller öka varvtalet på motorn som driver kompressorn. Det är här inverterkompressorerna åstadkommer den största delen av besparingarna jämfört med alternativ teknik. I nuläget skapar tre olika men konvergerande marknadstrender en växande efterfrågan på effektiva och hållbara lösningar: Tillämpningskrav (exakta temperatur- och fuktnivåer) Energieffektivitet och miljöpåverkan Intelligenta system och driftsäkerhet Temperatur Börvärde Temperatur Börvärde Systembelastning Systembelastning On-off-kompressor Kompressor med variabelt varvtal Tid Tid 12 *Källa: Danfoss 13

8 Optyma Light Commercial upp till ~1,5 kw Optyma Light Commercial upp till ~1,5 kw Köldmedier med en GWP-nivå under Särskilt utformade för viktiga kommersiella tillämpningar som glasdörrshandel, flaskkylar, kylda livsmedel och glassdiskar. För att efterleva de senaste riktlinjerna och samtidigt uppfylla behoven hos morgondagens kunder används miljömässigt hållbart R290-propan som köldmedium i Danfoss kompressorer. Snabbare och säkrare att installera och underhålla Schraderventil för enkel påfyllning av köldmedium, förkopplat elskåp, ABC minipressostat och fläktmotor i ATEX-klass N för förbättrad säkerhet. Förenklad service och kompakt storlek En kombination av torkfilter och köldmediebehållare, vilket gör enheten till ett perfekt val för kompakta system och innebär att den är enklare att serva. Kolväten energieffektivt, miljövänligt och säkert Det naturliga köldmediet R290 Väsentliga miljömässiga fördelar uppnås genom att användning av R290 kombineras med designkriterierna hos högeffektiva kompressorer och EC-fläktmotor. Universell De flesta enheter är utformade med skenor, vilket innebär enklare tömning av kondenserat vatten, högt luftflöde och lägre höjd för montering i kyldiskar. Lämpliga för höga omgivningstemperaturer tack vare EC-fläkten i ATEX-klass N. Kolväten, som propan R290, har utmärkta termodynamiska egenskaper, och i det avseendet är de precis lika bra eller bättre än HFC- och HCFC-köldmedier i de flesta tillämpningar. Om kolväten används på ett ansvarsfullt sätt och om alla tillämpliga reglementen följs, kan de användas inom en mängd olika kyl- och luftkonditioneringssystem. Kolväten ger hög energieffektivitet med noll ODP och ett försumbart GWP-värde. R290-enhet Relevanta normer och standarder när du arbetar med kolväteköldmedier: ATEX 94/9/EC-direktivet Anger kraven för utrustning som avses att användas i potentiellt explosiva omgivningar (både elektriska och mekaniska). Företag inom EU måste rätta sig efter detta direktiv för att skydda sina anställda mot explosionsrisk i områden med explosiva atmosfärer. Tryckkärlsdirektivet (PED) 97/23/EG Direktivet utgör ett juridiskt ramverk för trycksatt utrustning och trycksatta enheter. EN EN378 definierar bästa praxis för konstruktion, drift och underhåll. Detta är en harmoniserad standard, vilket säkerställer att alla väsentliga krav i direktivet om tryckbärande anordningar uppfylls. ISO Den internationella säkerhetsstandarden definierar bästa praxis på ungefär samma sätt som EN378, men utan att hänvisa till EU-lagstiftningen. IEC 60335: Internationell standard tställer kraven för mindre hermetiskt tillslutna hushållsapparater (följer EU:s lågspänningsdirektiv 2006/95/EG). Denna standard rör säkerheten hos elektriska apparater för hushållsbruk och liknande. R290 MBP Version OP-MCNC003 OP-MCNC004 OP-MCNC006 OP-MCNC008 OP-MCNC009 OP-MCNC011 OP-MCNC014 OP-MCNC016 OP-MCNC018 OP-MCNC020 R452A LBP A F1202 A F1203 A F1201 A F1205 A F1206 A F1204 A F1308 A F1309 A F1307 A F1411 A F1412 A F1410 A F1414 A F1415 A F1413 A F1417 A F1418 A F1416 A F1420 A F1421 A F1419 A F1623 A F1624 A F1622 A F1626 A F1627 A F1625 A F1629 A F1630 A F1628 Version i kw vid 0,24 1,88 0,34 1,88 0,46 1,94 0,64 2,03 0,72 2,02 0,83 1,93 0,95 1,66 1,11 1,79 1,30 1,84 1,45 1,79 i kw vid OP-LCQC004 A X1221 0,12 0,81 OP-LCQC006 A X1337 0,13 0,84 OP-LCQC008 A X1341 0,19 0,88 OP-LCQC012 A X1449 0,28 0,96 OP-LCQC012 A X1569 0,33 0,98 OP-LCQC014 A X1573 0,37 0,95 Villkor EN (daggpunkt): omgivningstemp +32 C, överhettning 10 K, underkylning 0 K och vid standardförhållanden för ekodesign: omgivningstemp. +32 C, underkylning 0 K, RGT 20 C Regelbundna uppdateringar och detaljerad information om kapacitet finns i programvaran Coolselector 2 R290 LBP Version OP-LCNC004 OP-LCNC006 OP-LCNC008 OP-LCNC011 OP-LCNC016 OP-LCNC023 OP-LCNC034 R134a MBP A F0202 A F0203 A F0201 A F0205 A F0206 A F0204 A F0308 A F0309 A F0307 A F0411 A F0412 A F0410 A F0414 A F0415 A F0413 A F0417 A F0418 A F0416 A F0620 A F0621 A F0619 Version i kw vid 0,12 1,04 0,15 1,06 0,20 1,08 0,31 1,15 0,42 1,15 0,52 1,03 0,69 1,18 i kw vid A X0104 OP-MCGC003 A X0105 0,13 1,08 A X0107 A X0108 OP-MCGC004 A X0109 0,15 1 A X0111 A X0112 OP-MCGC005 A X0113 0,18 1,11 A X0115 A X0200 OP-MCGC006 A X0201 0,28 1,51 A X0203 OP-MCGC006 A X0228 0,29 1,49 OP-MCGC007 A X0216 A X0217 0,30 1,43 A X0224 OP-MCGC008 A X0225 0,35 1,45 A X0227 OP-MCGC007 A X0244 0,35 1,48 OP-MCGC008 A X0204 A X0205 0,39 1,56 OP-MCGC010 A X0223 0,41 1,41 OP-MCGC008 A X0352 0,41 1,48 A X0336 OP-MCGC011 A X0337 0,46 1,41 A X0339 A X0340 OP-MCGC012 A X0341 0,52 1,41 A X0343 A X0448 OP-MCGC015 A X0449 0,65 1,45 A X0451 OP-MCGC021 A X0568 0,88 1,41 A X0564 OP-MCGC021 A X0565 0,86 1,41 A X0567 OP-MCGC026 A X0773 1,32 1,77 OP-MCGC034 A X0781 1,65 1,

9 Optyma Light Commercial upp till ~1,5 kw Köldmedier med en GWP-nivå över Optyma Commercial från ~1,5 kw Köldmedier med en GWP-nivå under R404A MBP R404A LBP R449A MBP R448A MBP Version A X0301 OP-MCHC004 A X0302 A X0303 A X2316 OP-MCHC006 A X2317 A X2319 A X2424 OP-MCHC007 A X2425 A X2427 A X0403 OP-MCHC010 A X0404 A X0405 A X0406 OP-MCHC013 A X0407 A X0408 OP-MCHC015 A X2649 A X2651 OP-MCHC018 A X0702 A X0703 OP-MCHC021 A X2765 A X2767 0,32 1,60 0,50 1,41 0,66 1,55 0,85 1,74 1,00 1,70 1,27 1,60 1,45 1,76 1,72 1,74 Version A X1208 OP-LCHC004 A X1209 0,09 0,80 A X1211 OP-LCQC004 A X1221 0,12 0,89 A X1216 OP-LCHC006 A X1217 0,15 0,80 A X1219 OP-LCQC006 A X1337 0,18 0,93 A X1328 OP-LCHC007 A X1329 0,19 0,89 A X1331 OP-LCQC008 A X1341 0,20 0,89 A X1304 OP-LCHC008 A X1301 0,20 0,87 A X1302 A X1440 OP-LCHC012 A X1441 0,28 0,84 A X1443 OP-LCHC012 A X1444 0,31 0,83 OP-LCQC012 A X1449 0,29 0,94 A X1548 OP-LCHC015 A X1549 0,34 0,81 A X1551 OP-LCQC012 A X1569 0,35 0,97 OP-LCQC014 A X1573 0,40 0,95 A X1556 OP-LCHC018 A X1557 0,42 0,95 A X1559 A X1600 OP-LCHC021 A X1601 0,47 0,97 A X1602 OP-LCHC026 A X1673 0,63 0,95 OP-LCHC034 A X1781 A X1783 0,89 1 R134a MBP 2,06 1, ,68 1, ,57 2, ,06 2, ,58 1,96 43 OP-MCRN X5735 5,27 1,96 2,79 45 OP-MCRN X5737 6,32 2,17 3,20 53 OP-MCRN X5739 6,92 2,15 3,16 52 OP-MCRN X5740 7,83 2,13 3,01 52 OP-MGRN X5743 7,83 2,17 3,08 52 OP-MCRN X5744 8,77 2,05 2,89 51 OP-MGRN X5746 8,77 2,08 2,95 51 OP-MCRN X ,01 1,97 2,74 51 OP-MGRN X ,01 2 2,79 51 OP-MGRN X ,78 2,06 3,01 56 OP-MGRN X ,45 2,09 2,99 55 OP-MGRN X ,43 2,04 2,86 54 OP-MGRN X ,56 1,99 2, ,29 1, ,62 1, ,01 1, ,34 1, ,01 1,92 43 OP-MCRN X5735 3,43 2,03 45 OP-MCRN X5737 4,05 2,13 53 OP-MCRN X5739 4,09 2,04 52 OP-MCRN X5740 4,73 2,09 52 OP-MGRN X5743 4,73 2,16 52 OP-MCRN X5744 5,33 2,08 2,71 51 OP-MGRN X5746 5,33 2,14 2,80 51 OP-MCRN X5747 6,74 2,31 2,55 51 OP-MGRN X5749 6,37 2,20 2,55 51 OP-MGRN X5750 7,82 1,90 2,68 56 OP-MGRN X5753 9,74 2,08 2,91 55 OP-MGRN X ,06 2,08 2,76 54 OP-MGRN X ,13 2,11 2,79 53 R407C MBP 2,06 1, ,68 1, ,57 2, ,06 2, ,58 1,96 43 OP-MCRN X5735 5,27 1,96 2,79 45 OP-MCRN X5737 6,32 2,16 3,19 53 OP-MCRN X5739 6,92 2,15 3,16 52 OP-MCRN X5740 7,83 2,13 3,01 52 OP-MGRN X5743 7,83 2,17 3,08 52 OP-MCRN X5744 8,77 2,05 2,89 51 OP-MGRN X5746 8,77 2,08 2,95 51 OP-MCRN X ,01 1,97 2,74 51 OP-MGRN X ,01 1,99 2,78 51 OP-MGRN X ,78 2,06 3,01 56 OP-MGRN X ,45 2,09 2,99 55 OP-MGRN X ,43 2,03 2,86 54 OP-MGRN X ,56 1,98 2, ,84 1, ,44 1, ,29 2, ,85 2, ,39 1,97 43 OP-MCRN X5735 5,10 1,98 2,71 45 OP-MCRN X5737 5,96 2,14 2,89 53 OP-MCRN X5739 6,42 2, OP-MCRN X5740 7,40 2,15 3,01 52 OP-MGRN X5743 7,40 2,19 3,08 52 OP-MCRN X5744 8,23 2,02 2,79 51 OP-MGRN X5746 8,23 2,06 2,84 51 OP-MCRN X5747 9,21 1,94 2,67 51 OP-MGRN X5749 9,21 1,97 2,72 51 OP-MGRN X ,62 1,96 2,81 56 OP-MGRN X ,42 2,08 2,90 55 OP-MGRN X ,67 1,99 2,76 54 OP-MGRN X ,14 1,97 2,71 53 Regelbundna uppdateringar och detaljerad information om kapacitet finns i programvaran Coolselector 2 Villkor EN (daggpunkt): omgivningstemp +32 C, överhettning 10 K, underkylning 0 K och vid standardförhållanden för ekodesign: omgivningstemp. +32 C, underkylning 0 K, RGT 20 C Villkor EN (daggpunkt): omgivningstemp +32 C, överhettning 10 K, underkylning 0 K och vid standardförhållanden för ekodesign: omgivningstemp. +32 C, underkylning 0 K, RGT 20 C 16 17

10 Optyma Commercial från ~1,5 kw Köldmedier med en GWP-nivå under Optyma Commercial från ~1,5 kw Köldmedier med en GWP-nivå över R407A MBP R407F MBP R404A MBP R404A LBP 1,94 1, ,55 1, X5728 3,56 2, X5726 4,05 2, , OP-MCRN X5735 5,28 2,03 2,57 45 OP-MCRN X5737 6,40 2,27 3,08 53 OP-MCRN X5739 6,76 2,20 2,94 52 OP-MCRN X5740 7,79 2,13 2,81 52 OP-MGRN X5743 7,79 2,17 2,87 52 OP-MCRN X5744 8,53 2,09 2,76 51 OP-MGRN X5746 8,53 2,13 2,82 51 OP-MCRN X5747 9,64 2,01 2,64 51 OP-MGRN X5749 9,64 2,01 2,64 51 OP-MGRN X ,59 2,05 2,83 56 OP-MGRN X ,64 2,05 2,83 55 OP-MGRN X ,84 2,03 2,74 54 OP-MGRN X ,19 1,94 2, ,04 1, ,67 1, ,76 2, ,27 2, ,84 1,97 43 OP-MCRN X5735 5,53 2 2,80 45 OP-MCRN X5737 6,72 2,25 3,27 53 OP-MCRN X5739 7,09 2,17 3,16 52 OP-MCRN X5740 8,17 2,10 2,99 52 OP-MGRN X5743 8,17 2,13 3,05 52 OP-MCRN X5744 8,93 2,06 2,87 51 OP-MGRN X5746 8,93 2,09 2,92 51 OP-MCRN X ,11 1,94 2,67 51 OP-MGRN X ,11 1,97 2,71 51 OP-MGRN X ,26 2,03 3,13 56 OP-MGRN X ,41 2,03 2,99 55 OP-MGRN X ,70 2 2,86 54 OP-MGRN X ,11 1,91 2, ,22 1, ,92 2, ,02 2, ,56 2, ,17 2,01 2,85 43 OP-MCRN X5735 6,15 2,15 2,77 45 OP-MCRN X5737 7,39 2,36 3,34 53 OP-MCRN X5739 7,81 2,29 3,14 52 OP-MCRN X5740 9,03 2,22 3,07 52 OP-MGRN X5743 9,03 2,25 3,13 52 OP-MCRN X5744 9,91 2,18 3,03 51 OP-MGRN X5746 9,91 2,21 3,08 51 OP-MCRN X ,21 2,07 2,83 51 OP-MGRN X ,21 2,09 2,87 51 OP-MGRN X ,25 2,09 3,02 56 OP-MGRN X ,73 2,09 3,03 55 OP-MGRN X ,20 2,07 2,91 54 OP-MGRN X ,72 1,97 2, X5758 OP-LCQN048 0,92 1, X X5761 OP-LCQN068 1,54 1, X5762 OP-LCQN X5764 1, OP-LGQN X5766 2,07 1,21 1,6 51 OP-LCQN X5768 2,50 1,21 1,68 47 OP-LGQN X5769 2,50 1,25 1,74 47 OP-LGQN X5771 3,14 1,16 1,70 47 OP-LCQN X5772 3,14 1,13 1,66 47 OP-LGQN X5774 4,98 1,12 1,62 55 OP-LGQN X5776 6,66 1,17 1,62 55 R452A MBP R452A LBP 2, ,98 2, ,71 2, ,27 2, ,69 1,89 43 OP-MCRN X5735 5,58 1,95 2,75 45 OP-MCRN X5737 6,89 2,22 2,88 53 OP-MCRN X5739 7,54 2,21 2,90 52 OP-MCRN X5740 8,53 2,19 2,84 52 OP-MGRN X5743 8,53 2,22 2,90 52 OP-MCRN X5744 9,56 2,11 2,77 51 OP-MGRN X5746 9,56 2,14 2,81 51 OP-MCRN X ,20 1,99 2,58 51 OP-MGRN X ,03 1,97 2,57 51 OP-MGRN X ,02 2,15 3,10 56 OP-MGRN X ,57 2,12 3,10 55 OP-MGRN X ,03 1,98 3,01 54 OP-MGRN X ,60 1,89 2, X5758 OP-LCQN048 0,87 1, X X5761 OP-LCQN068 1,48 1, X5762 OP-LCQN X5764 1,73 1,04 51 OP-LGQN X5766 2,14 1,30 1,70 51 OP-LCQN X5768 2,66 1,32 1,88 47 OP-LGQN X5769 2,66 1,37 1,95 47 OP-LGQN X5771 3,28 1,26 1,69 47 OP-LCQN X5772 3,28 1,23 1,65 47 OP-LGQN X5774 4,73 1,11 1,63 55 OP-LGQN X5776 6,14 1,17 1,66 55 Regelbundna uppdateringar och detaljerad information om kapacitet finns i programvaran Coolselector 2 Villkor EN (daggpunkt): omgivningstemp +32 C, överhettning 10 K, underkylning 0 K och vid standardförhållanden för ekodesign: omgivningstemp. +32 C, underkylning 0 K, RGT 20 C Villkor EN (daggpunkt): omgivningstemp +32 C, överhettning 10 K, underkylning 0 K och vid standardförhållanden för ekodesign: omgivningstemp. +32 C, underkylning 0 K, RGT 20 C 18 19
