En trygg utemiljö. exstreet exwall exflood

Transkript

1 En trygg utemiljö exstreet exwall exflood Belysning för fastighet och fasad, gata, väg, fritidsanläggning, park, cykelväg, parkering, gångstråk m.m. Oktober 2017

2 2

3 Exaktor goes out För första gången i Exaktors över 70-åriga historia presenteras nu ett sortiment för utemiljö. Ett stort steg, men också en logisk utveckling för ett känt varumärke där kunderna alltid förväntar sig många fördelar och unika mervärden. Traditionellt har vi haft vår styrka i industri och interiör, nu lyser vi även upp utomhusmiljöer, säger Peter Sandberg, försäljningschef för varumärket Exaktor. Vårt erbjudande blir nu mer komplett med de nya armaturserierna exflood, exwall och exstreet. Utomhussortimentet för professionella användare består av tre armaturserier som kan lysa upp gator, vägar, fastigheter och fasader, fritidsanläggningar, cykelvägar, parkeringar, gångstråk m.m. 3

4 Trygg Utebelysning med hög visuell komfort och minskad risk för bländning hjälper till att skapa miljöer som gör att människor mår bra och känner trygghet. Exaktors målsättning är att skapa belysning som är av hög kvalitet med snygg design och som självklart är anpassade efter den miljö som de ska finnas i. Valfri Valbar optik, hög tekniknivå och möjlighet att på begäran få armaturen prograerad efter önskemål gör armaturer från Exaktor till ett självklart alternativ. Armaturer med LED ger både lång livslängd, mer ljus och minskad energiförbrukning. Teknik Armaturen exstreet kan förprograeras med diverse tillval som Dusk2Dawn (schemalagd sänkning av ljusflödet), Dali och CLO (ljusflödet hålls på en konstant nivå under armaturens hela livslängd). Efter installation av armaturerna har du en underhållsfri anläggning som håller länge. 4

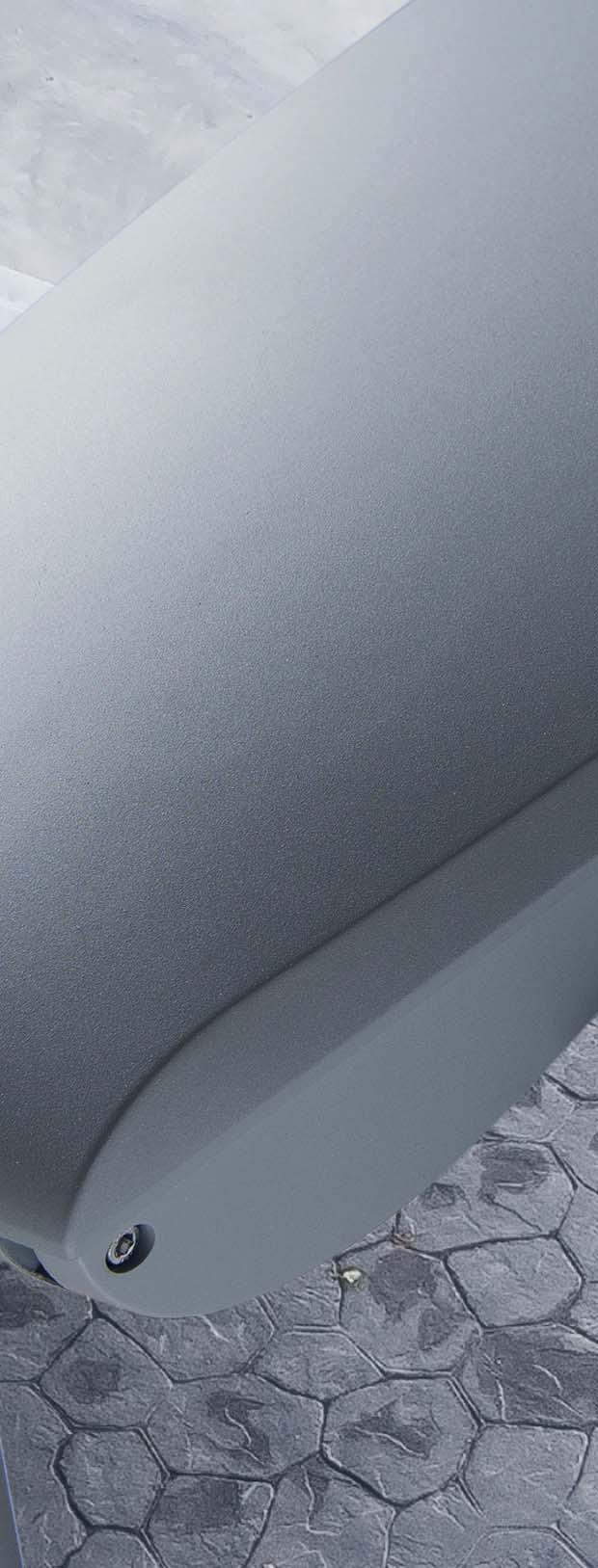

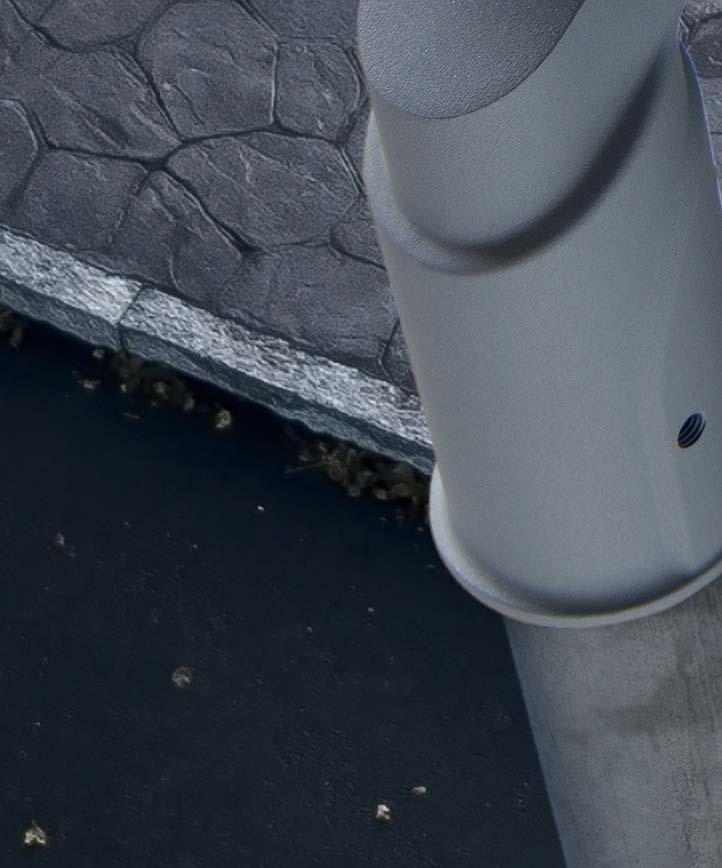

5 Teknik på hög nivå exstreet 5

6 Peter Sandberg, försäljningschef Exaktor: Vår styrka koer att ligga i flexibilitet och hög servicenivå, det sitter i vårt Exaktor-DNA. Tack vare vår tekniska kompetens och montering här i Värnamo kan vi skräddarsy specifikationer och prestanda för varje projekt och kund. 6

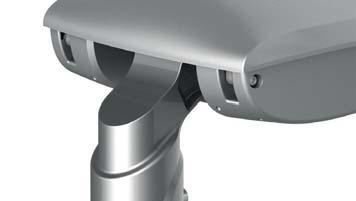

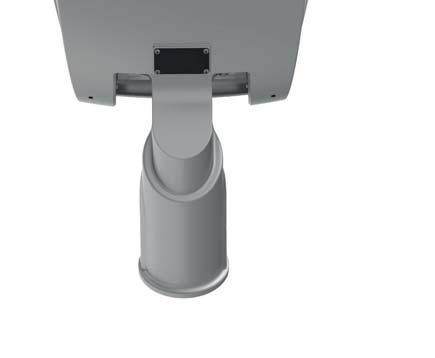

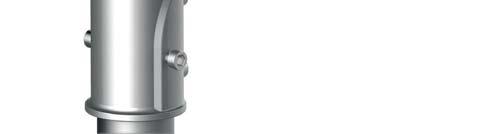

7 IP66 exstreet Elljusspår, gator och vägar, master, gång- och cykelväg, park, parkering m.m. Kvalitetsarmatur med optimal avbländning och ljusspridning för att ge en säkrare och förbättrad ljusmiljö för fotgängare, cyklister och bilister när det är mörkt. Armaturen exstreet har möjlighet att kombineras med olika optik för att få bäst ljusfördelning till den miljö som ska belysas. Armaturen är tillverkad i pressgjuten aluminium med inbyggd driver och bestyckad med Nichia LED-chip. Ytan är korrosionsbeständig och enkel att rengöra vid behov. I armaturen exstreet används ett driftdon som är försett med överspänningsskydd 6 kv som skyddar mot åsknedslag. Armaturen är även försedd med extra SPD (Surge Protection Device) på 10 kv. Ströen kopplas automatiskt av när locket öppnas, vilket gör en eventuell avstängning säker. Armaturen exstreet kan monteras på stolpe med hjälp av medföljande fäste, vinklingen går att justera. På förfrågan kan exstreet även förses med olika ljusstyrningsalternativ; DALI som levereras med 5-polig anslutningskabel och CLO (Constant Light Output = konstant ljusstyrka under armaturens livstid). Olika varianter av Dusk2Dawn (program för reglering av olika tidsinställning under 1-24 tiar) kan fås enligt två standardinställningar eller efter eget önskemål. 7

8 Rätt ljus med val av optik IP20 Med armaturen exstreet finns det möjlighet att belysa många olika slags ytor och områden. Genom val av optik anpassas ljusbilden till olika användningsområden. Exempel på användningsområden är elljusspår, gator och vägar, master, gång- och cykelvägar, parker, parkeringar m.m. Det finns självklart många fler. Rådgör med våra ljusdesigners för att hitta rätt lösning. Optik 1 Ljuspunktshöjd 6 m lx Optik 2 Ljuspunktshöjd 6 m lx Optik 3 Ljuspunktshöjd 6 m lx 8

9 Från skymning till gryning Dusk2Dawn Genom att reglera belysningsnivån under dygnets tiar sänks energiförbrukningen för belysningssystemet. Armaturen exstreet kan levereras förprograerad med något av två valbara nattsänkningsprogram som reglerar belysningen från skymning till gryning, eller med ett tredje, kundanpassat alternativ. Ljusnivå (%) Programtid (h) Dusk2Dawn 6h Programtid 18h. När armaturen tänds påbörjas nattsänkningsprograet och under följande 6 tiar lyser armaturen med maximal effekt (100 %). Därefter sänks nivån till hälften under följande 6 tiar. Under programtidens sista 6 tiar återgår effekten till maximal effekt. Ljusnivå (%) Programtid (h) Dusk2Dawn 8h Programtid 18h. När armaturen tänds påbörjas nattsänkningsprograet och under följande 5 tiar lyser armaturen med maximal effekt (100 %). Därefter sänks nivån till hälften under följande 8 tiar. Under programtidens sista 5 tiar återgår effekten till maximal effekt. Ljusnivå (%) Programtid (h) Dusk2Dawn kund Programtid 1-24h. Nattsänkningsprogram som anpassas efter kundens önskemål. Prograets längd kan varieras upp till 24 tiar och kan bestå av fem olika steg som kan variera mellan %. 9

10 Ljusflöde vs effekt du bestäer I vissa miljöer blir slutresultatet bättre med lite mindre ljus, att man dessutom sparar energi är en positiv effekt. För att avgöra rätt ljusnivå är det bra att rådgöra med någon av våra ljusdesigners. Väljer du armaturen exstreet 50W kan du vid beställning reglera ned effekten till t.ex. 30W och därmed sänka ljusflödet från 6000 lm ned till 3600 lm. Väljer du istället exstreet 30W, så kan du få en effekt ned till t.ex. 18W och sänker därmed ljusflödet från 3600 lm ned till 2100 lm. Diagraet nedan visar hur armaturens lumen (lm) förändras i förhållande till effekten (W). exstreet lmax: 1,05 A Armaturlumen (lm) Ljusflöde (lm) 80% CLO Effekt (W) ,7 15,7 17,7 19,7 21,6 23,6 25,3 27,5 29,5 31,5 33,4 35,4 37,4 39,3 41,3 Effekt (W) 100% 80% CLO 10

11 exstreet Elljusspår, gator och vägar, master, gång- och cykelväg, park, parkering m.m. Fakta emperatur C. Färgåtergivning Ra >70 SDCM 5 IK 08 LED kvarvarande ljusflöde - LLMF (lamp lumen maintenance factor), 100 Ta25 C: 0,84 (84%) Livslängd medianvärde LED-modul: L80B50, 100 Ta 25 C. Driftdon teoretisk livslängd med beräknat bortfall Ta25 C (Min -30 C/Max +50 C): h Anslutning Levereras som standard med monterad H07RN-F installationskabel: 30W, 8 meter. 3x1,5 2 50W, 1eter. 3x1,5 2 Montering Kan monteras på stolptopp eller stolparm Ø 60, med hjälp av medföljande fäste Ø 66. Lämplig stolphöjd: 30W 3-8 meter. 50W 6-1eter. Övrigt Garanti enligt ALEM exstreet 30W Artikelnr Benämning Färg Effekt W Armaturljusflöde lm Färgtemperatur K Vikt kg Längd Bredd Höjd E exstreet 30/740 O1 Grå , E exstreet 30/740 O2 Grå , E exstreet 30/740 O3 Grå , exstreet 50W Artikelnr Benämning Färg Effekt W Armaturljusflöde lm Färgtemperatur K Vikt kg Längd Bredd Höjd E exstreet 50/740 O1 Grå , E exstreet 50/740 O2 Grå , E exstreet 50/740 O3 Grå , Rätt till mått- och konstruktionsförändringar samt justering av produktspecifikationer förbehålles. För aktuell produktinformation se 11

12 Rätt ljus för din utemiljö exwall

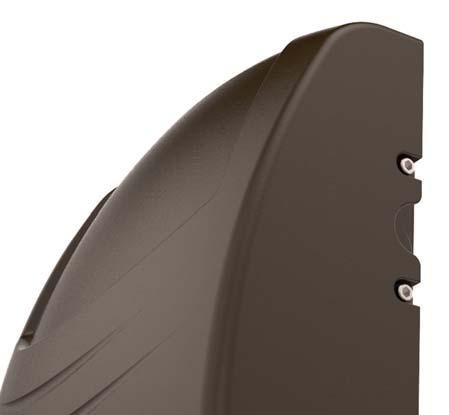

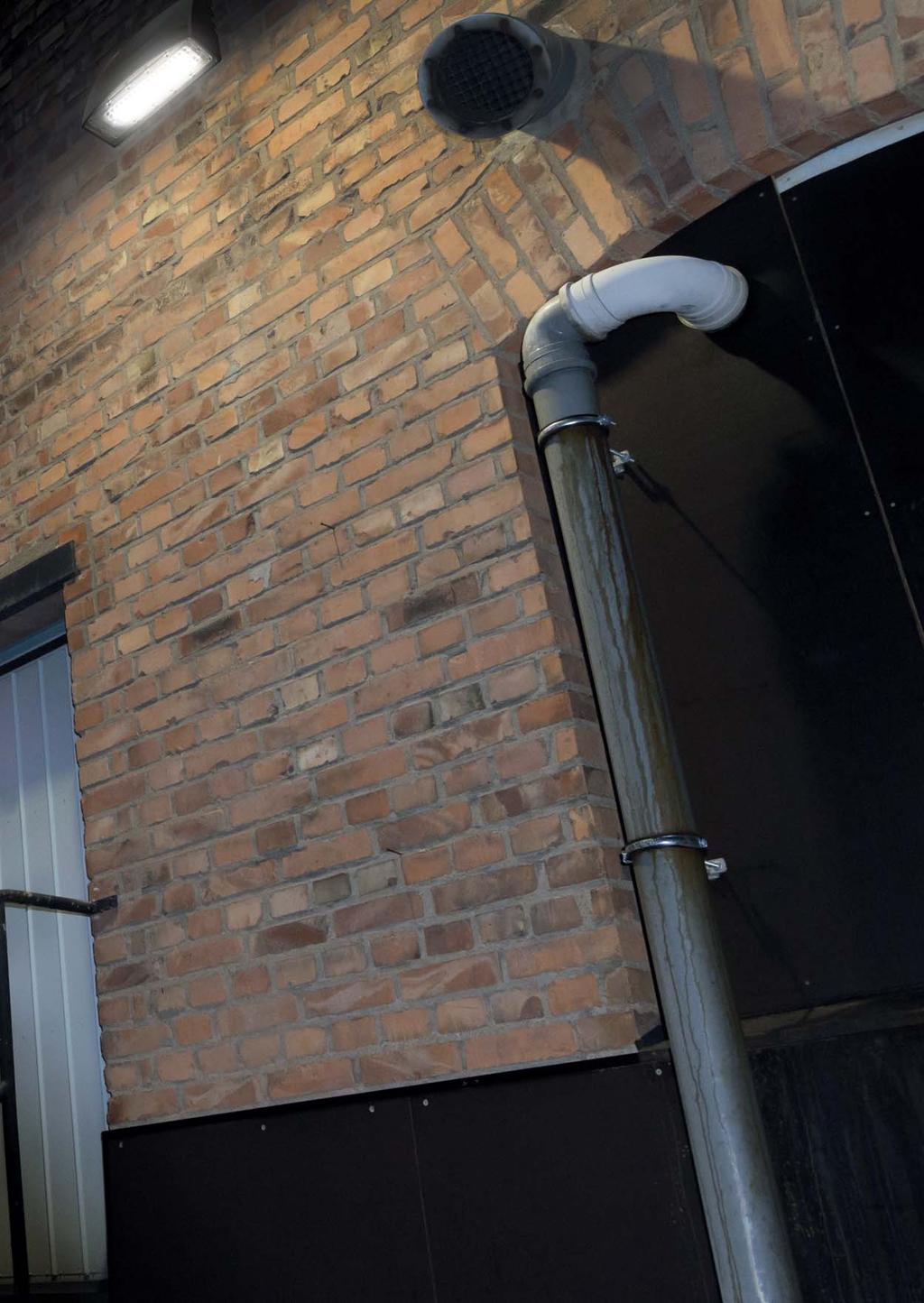

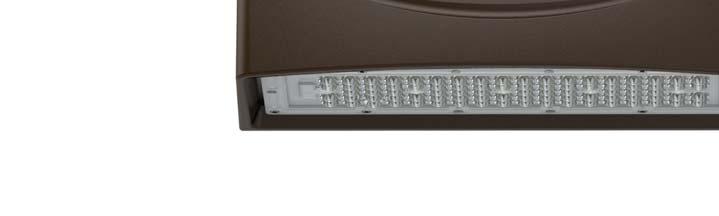

13 IP65 exwall Fasadbelysning med hög kapacitet D exwall är en gedigen armatur i pressgjuten aluminium med inbyggd driver och bestyckad med Nichia LEDchip. Armaturens utsida är korrosionsbeständig och enkel att rengöra vid behov. En packning av silicongui är placerad på baksidan av monteringslådan och minskar trycket från armatur mot vägg. Packningen förhindrar även vatten att tränga in i armatur när kabelinföring sker från baksida. I armaturen exwall används ett driftdon som är försett med överspänningsskydd 6 kv som skyddar mot åsknedslag. Armaturen har även wall-washer funktion och på förfrågan kan vi erbjuda DALI och effektjusteringar. 13

14 Moe Jalessi, strategisk inköpare Exaktor: Vi har gjort en noggrann benchmark för att se vad vi vill satsa på, och vi koer med ett riktigt starkt sortiment för utemiljö. 14

15 exwall Fasadbelysning med hög kapacitet Fakta Temperatur C. Färgåtergivning Ra >80 SDCM 5 IK 08 LED kvarvarande ljusflöde - LLMF (lamp lumen maintenance factor), 100 Ta25 C: 0,84 (84%) Livslängd medianvärde LED-modul: L80B50, 100 Ta 25 C. Driftdon teoretisk livslängd med beräknat bortfall Ta25 C (Min -30 C/Max +50 C): h Anslutning Anslutning via 1 (av 5) gängade M20. Mycket enkel att installera/montera, införingsmöjlighet för kabel från alla sidor, även baksida. Montering För montering på vägg via knockout-hålbilder på baksidan med M4x25 eller M5x25. 1 st. monteringshylsa medföljer. Lämplig monteringshöjd 3-7 meter. Övrigt Garanti enligt ALEM09. Artikelnr Benämning Färg Effekt W Armaturljusflöde lm Färgtemperatur K Vikt kg Längd Bredd Höjd E exwall Svart-Brons , Ljuspunktshöjd 6 m 3 Förslag på användningsområden: industrifasader, skolor, hyresfastigheter, garage och andra större fastigheter. 3 installation lx Rätt till mått- och konstruktionsförändringar samt justering av produktspecifikationer förbehålles. För aktuell produktinformation se 15

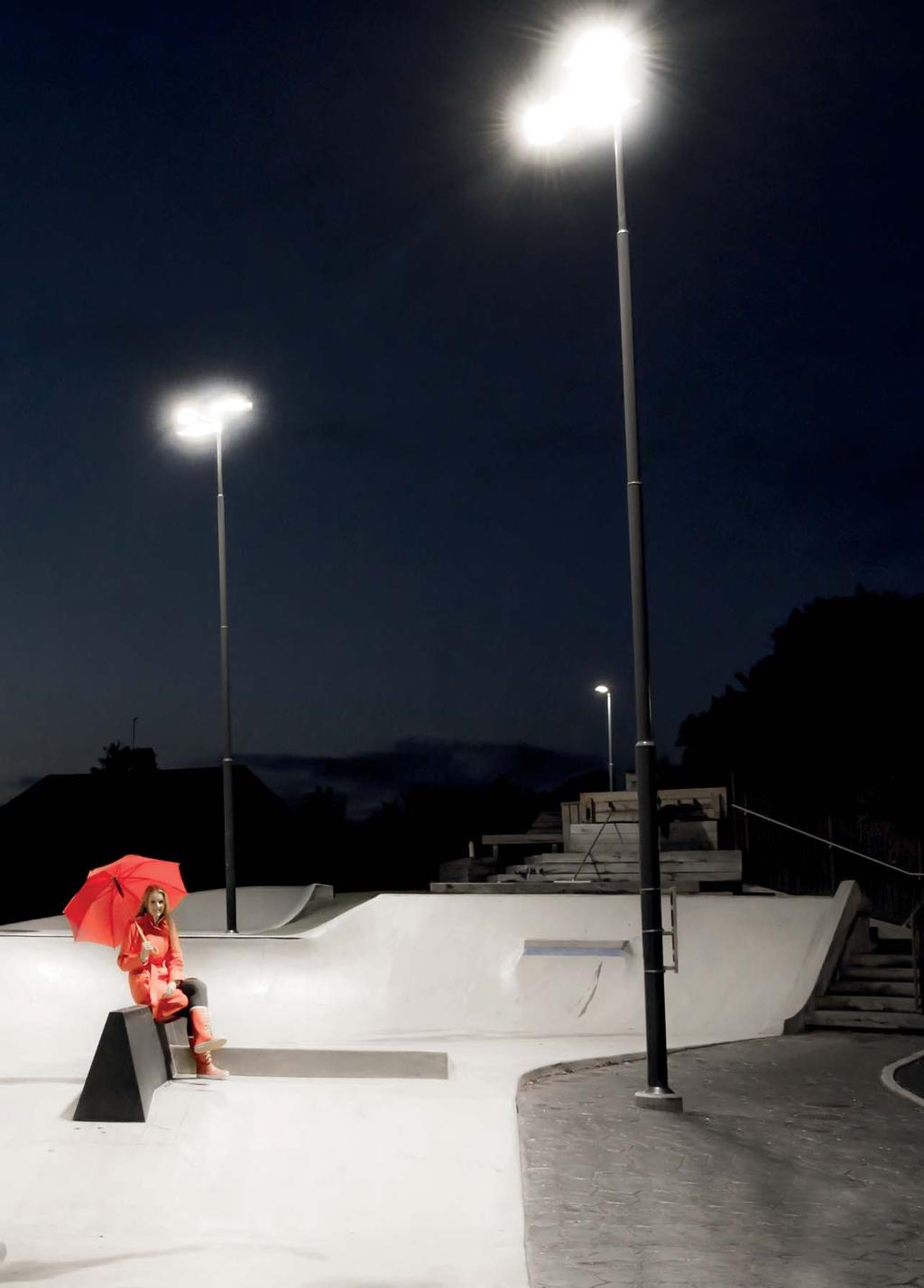

16 Trygg Belysning av en mindre sportanläggning eller en parkering med exflood strålkastare ger stora valmöjligheter att välja rätt ljusflöde och rätt spridning av ljuset. Strålkastaren exflood passar även utmärkt för accentbelysning eller som belysning av fasad. Du kan med andra ord välja exakt det ljus som behövs för att skapa en trygg omgivning. Valfri Tåliga armaturer med högt ljusflöde samt möjlighet att välja bland flera typer av optik gör det möjligt att skapa rätt belysningslösningar. Kombinationsmöjligheterna är många och vi specialanpassar armaturen efter dina önskemål. Teknik Lättplacerad belysning med lång livslängd, hög kvalitets- och tekniknivå kombinerat med låg energiförbrukning skapar en hållbar anläggning. LED innehåller inget kvicksilver och behöver inte bytas ut på saa sätt som gaal teknik, det sparar både miljö och arbetstid. 16

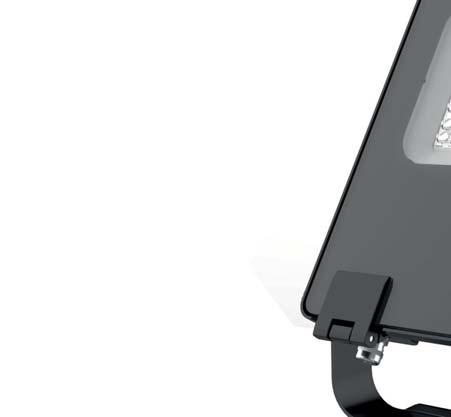

17 Den senaste optiken exflood 17

18 Frida Sethberg, ljusdesigner: Det är viktigt för mig som ljusdesigner att ta hänsyn till både det som ska belysas och omgivningen. Det finns ingen standardlösning, utan belysningen måste anpassas efter förhållandena på platsen. 18

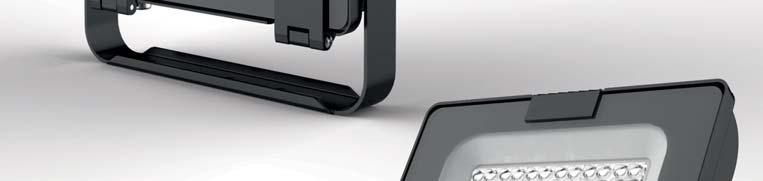

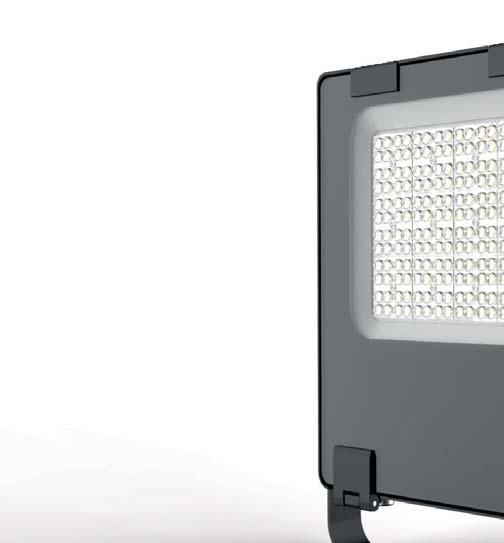

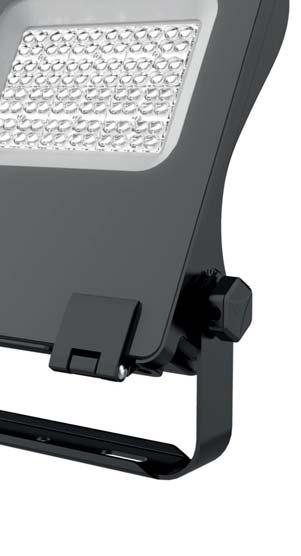

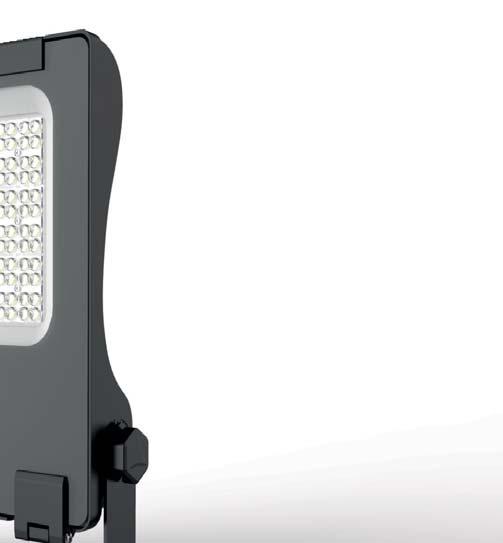

19 IP65 exflood Strålkastare för stolpe, mark och fasad D Strålkastaren exflood är en stilren kvalitetsarmatur med effektiv ljusspridning som är enkel att montera och installera. Strålkastaren är valbar med flera olika optiker som ger olika ljusfördelningar på det som ska belysas. Det ger stor möjlighet till personlig anpassning av belysningen. Det stabila armaturhuset är tillverkat i pressgjuten aluminium med en inbyggd driver och bestyckad med Nichia LED-chip. Frontlocket i härdat glas är enkelt att öppna och ströen kopplas automatiskt av när locket öppnas. Ytan är korrosionsbeständig och enkel att rengöra vid behov. I armaturen finns fuktventilationshål som minskar risk för kondens. I armaturen exflood används ett driftdon som är försett med överspänningsskydd 6 kv som skyddar mot åsknedslag. 19

20 Rätt ljus med val av optik Med strålkastaren exflood finns möjlighet att belysa många olika slags ytor och områden. Genom val av optik anpassas ljusbilden till olika användningsområden. Nedan ger vi några exempel på användningsområden, det finns självklart många fler. Rådgör med våra ljusdesigners för att hitta rätt lösning. Ljuspunktshöjd 6 m 15 m Asyetrisk 55 (AS55) Asyetrisk 55 ger en bredare asyetrisk ljusbild. Lämplig applikation för denna lins kan vara monterad på stolpe vid gårdsplaner, parkeringar och sportanläggningar. 15 m lx Ljuspunktshöjd 6 m 3 Asyetrisk 10 (AS10) Asyetrisk 10 ger en smalstrålande asyetrisk ljusbild. Lämplig applikation för denna lins kan vara att belysa till exempel lastkajer, träd, fasader och arbetsplatser lx Ljuspunktshöjd 6 m 12 m Syetrisk 15 (SY15) Syetrisk 15 har väldigt riktat runt ljus. Lämplig applikation för denna lins kan vara att belysa till exempel lastkajer, träd, fasader och arbetsplatser. 12 m lx Ljuspunktshöjd 6 m 12 m Syetrisk 30 (SY30) Syetrisk 30 har en bredare rund ljusbild. Lämplig applikation för denna lins kan vara att belysa till exempel en fasad. 12 m lx 20

21 Fakta Temperatur C. Färgåtergivning Ra >80 LED kvarvarande ljusflöde - LLMF (lamp lumen maintenance factor), 100 Ta25 C: 0,84 (84%) Livslängd medianvärde LED-modul: L80B50, 100 Ta 25 C. Driftdon teoretisk livslängd med beräknat bortfall Ta25 C (Min -30 C/Max +50 C): h Anslutning Levereras med monterad H07RN-F installationskabel 3x1 2, 1,5 meter som standard. Montering Lämplig för belysning utomhus. Monteras med hjälp av medföljande uppfästningsbygel för montage på vägg, tak eller stativ. Möjlighet att vinkla +/-90 grader. Övrigt Garanti enligt ALEM09. 21

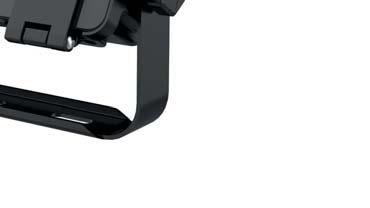

22 exflood 40W/80W Strålkastare för stolpe, mark och fasad exflood 40W Artikelnr Benämning Färg Effekt W Armaturljusflöde lm Färgtemperatur K Vikt kg Längd Bredd Höjd E exflood 40/840 AS55 Svart , E exflood 40/840 AS10 Svart , E exflood 40/840 SY15 Svart , E exflood 40/840 SY30 Svart , exflood 80W Artikelnr Benämning Färg Effekt W Armaturljusflöde lm Färgtemperatur K Vikt kg Längd Bredd Höjd* E exflood 80/840 AS55 Svart , E exflood 80/840 AS10 Svart , E exflood 80/840 SY15 Svart , E exflood 80/840 SY30 Svart ,

23 exflood 120W Strålkastare för stolpe, mark och fasad exflood 120W Artikelnr Benämning Färg Effekt W Armaturljusflöde lm Färgtemperatur K Vikt kg Längd Bredd Höjd E exflood 120/840 AS55 Svart , E exflood 120/840 AS10 Svart , E exflood 120/840 SY15 Svart , E exflood 120/840 SY30 Svart , Rätt till mått- och konstruktionsförändringar samt justering av produktspecifikationer förbehålles. För aktuell produktinformation se 23
