1 Viega Guide Montörshandboken

2

3 Förord 3 Förord Denna VVS handbok representerar ett urval av Viegas produktprogram. Handboken är tänkt som en hjälp för att välja dom rätta installationslösningarna och har sin bakgrund i de frågor som vi ofta får angående installationsteknik. Den tekniska informationen i denna handbok beskriver användningsteknologi inom metall och kompositinstallationer. Utöver det baseras informationen om produkterna och dess egenskaper på aktuella europeiska och Tyska standarder. Informationen skall ses som rekommendationer, om nationella krav ej finns. Nationell lag, standarder, regler, normer och andra tekniska regler har företräde framför Tyska och Europeiska regler. Illustrationer, tabeller och upplysningar i handboken är vägledande. Vi förbehåller oss rätten till produktförbättringar.materialgodkännanden och beskrivningar rör primärt delar som är i beröring med vatten. För övrig information hänvisar vi till vår hemsida som bland annat innehåller teknisk information samt en komplett översikt över Viegas produkter. Vid behov av teknisk support, skicka ett mail till teknisk.support@viega.se eller ring

4 4 Förord Viega. En ide bättre! Viega är en av världens ledande producenter av installationsteknik och har idag mer än 3500 anställda. Produktionen är koncentrerad till fyra Tyska fabriker, och material till den Nordamerikanska marknaden tillverkas i McPherson/USA. Kärnkompetensen är installationsteknik, som utöver rörledningssystem omfattar installationsväggar och avloppsteknik. Ett komplett sortiment på över artiklar som används nästan överallt: Bostadsbyggande, kontorsbyggnader, vid industrianläggningar och vid skeppsindustri. Viegas särprägel och strategi är innovativa lösningar och teknologi kombinerat med absolut högsta kvalitet. Vi har till exempel marknadens enda rörsystem som med kombinationen rödgodsdelar och rostfria rör är testat och godkänt för ett kloridinnehåll på upp till 600 mg/l. För Viega är det viktigt att samla in och förmedla kunskap om vatten, så att vi alltid kan leverera de mest hållbara produkterna och lösningarna. Finn ytterligare information på Viega.se eller hos din grossist.

5 Förord 5 Installationssystem Användningsöversikt Gas/olja Solvärme Industri Tryckluft Kyla Sprinkler Dricksvatten Värmeinstallationer Fjärrvärme Skeppsbyggnation Profipress (våt) Profipress G Profipress S Sanpress Sanpress Inox (våt/torr) Sanpress Inox G Prestabo Prestabo Sendzimir (våt) Megapress (våt/torr) Raxofix Combi PB Easytop ventil Tätningselement EPDM EPDM Tmax 110 C FKM Tmax 140 C EPDM Tmax 110 C FKM Tmax 140 C HNBR EPDM Tmax 110 C FKM Tmax 140 C EPDM Tmax 110 C FKM Tmax 140 C EPDM 25mg/m 3 EPDM HNBR 25mg/m 3 EPDM våt FKM torr Enligt certifikat *Exakta användningsområden samt driftstemperaturer och tryck framgår av vår tekniska dokumentation. Läs och ladda ner ett mer detaljerat användningsschema på viega.se.

6 6 Innehållsförteckning Systembeskrivning Sanpress / Sanpress XL Teknisk data... 8 Användningsområde Sanpress Inox / Sanpress Inox XL Teknisk data Användningsområde Profipress / Profipress XL / Profipress S Teknisk data Användningsområde Profipress Gas / Profipress Gas XL Teknisk data Användningsområde Prestabo / Prestabo XL Teknisk data Användningsområde Megapress Teknisk data Användningsområde Raxofix Teknisk data Användningsområde Combi PB Teknisk data Användningsområde Komponenter Easytop ventiler Easytop snedsätesventiler Teknisk data Användningsområde Easytop kulventiler Teknisk data Användningsområde Easytop termisk cirkulationsreglerventil Teknisk data Användningsområde Easytop statisk cirkulationsreglerventil Teknisk data Användningsområde Smartloop-Inliner Beskrivning Tätningselement... 32

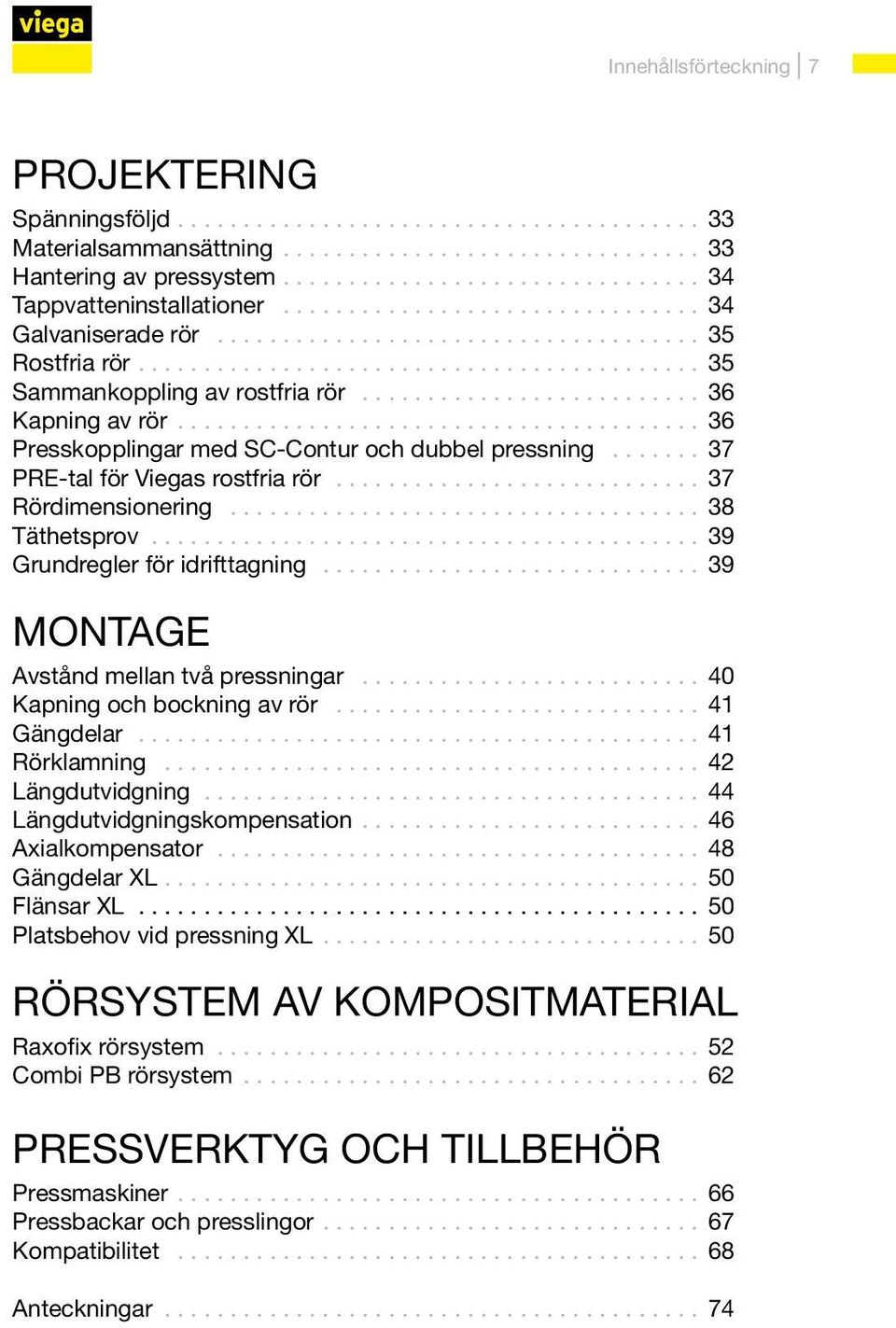

7 Innehållsförteckning 7 Projektering Spänningsföljd Materialsammansättning Hantering av pressystem Tappvatteninstallationer Galvaniserade rör Rostfria rör Sammankoppling av rostfria rör Kapning av rör Presskopplingar med SC-Contur och dubbel pressning PRE-tal för Viegas rostfria rör Rördimensionering Täthetsprov Grundregler för idrifttagning Montage Avstånd mellan två pressningar Kapning och bockning av rör Gängdelar Rörklamning Längdutvidgning Längdutvidgningskompensation Axialkompensator Gängdelar XL Flänsar XL Platsbehov vid pressning XL Rörsystem av kompositmaterial Raxofix rörsystem Combi PB rörsystem Pressverktyg och tillbehör Pressmaskiner Pressbackar och presslingor Kompatibilitet Anteckningar... 74

8 8 Systembeskrivning SYSTEMBESKRIVNING Sanpress / Sanpress XL Pressdelar av rödgods med SC-Contur Kombinationen med rostfria rör och kopplingar i rödgods är en mycket bra lösning till både kallt och varmt tappvatten.sanpressdelarna är godkända upp till 250 mg/l Klorid och testade upp till 600 mg/l Klorid. Rödgodslegeringen ligger mycket tätt på olika mässingslegeringar som används i tappvatteninstallationer i spänningsföljd 1) och fungerar därför som en neutralisator. Risken för spaltkorrosion och mikrobiella korrosionsangrepp i rödgodskopplingar, är därför minimala. 1) Läs mer om spänningsföljd på sidan 33. Teknisk data: Sitac godkänt DN: ,1-88,9-108 mm. Användningsområde: Dricksvatten Brandsläckning-/sprinkleranläggningar Tryckluft Skeppsbyggnation Lantbruk Kemisk industri Värmeinstallationer

9 Systembeskrivning 9 Användningsområden Dricksvatten Värme Värme/hetvatten Tätningselement EPDM EPDM FKM Driftstemperatur 85 C - Tmax = 110 C T max = 110 C T max = 140 C Driftstryck Pmax 16 bar P max 16 bar P max 16 bar Sanpress skall endast användas tillsammans med systemkomponenter som ingår i Sanpress systemet. Kontakta Viega om systemet skall användas till andra applikationer än ovanstående. Volymdiagram: Sanpress rör d x s [mm] Volym per löpmeter rör [liter/m] Vikt per löpmeter rör [kg / m] Vikt per 6 meters rörlängd [kg] 12 x 1,0 0,08 0,27 1,60 15 x 1,0 0,13 0,35 2,10 18 x 1,0 0,20 0,43 2,55 22 x 1,2 0,30 0,65 3,89 28 x 1,2 0,51 0,84 5,02 35 x 1,5 0,80 1,26 7,55 42 x 1,5 1,19 1,52 9,13 54 x 1,5 2,04 1,97 11,83 76,1 x 2 4,08 3,70 22,20 88,9 x 2,0 5,66 4,34 26,00 108,0 x 2,0 8,49 5,30 31,80 Storlek Standard XL Material, presskoppling Rödgods Rödgods

10 10 Systembeskrivning Sanpress INOX / Sanpress INOX XL Presskoppling av rostfritt stål med SC-Contur Viega använder bara det bästa materialet. Material kan i kombination med presskopplingar av rostfritt stål användas till alla typer av dricksvatten.systemkomponenterna skall skyddas mot höga kloridkoncentrationer, både från mediet och påverkan utifrån. För att undgå skador bör rör av rostfritt stål inte förvaras direkt på betonggolv eller utsättas för annan åverkan. Sanpress Inox och Sanpress Inox XL, rör av rostfritt stål är lasersvetsade ledningsrör av korrosionsfast stål. Materialnummer (X5CrNiMo ), PRE värde 24,1 vid 70 grader C, identifieras med hjälp av gula proppar Materialnummer (X2 CrMoTi 18-2, PRE värde 24,1 vid 70 grader C; identifieras med hjälp av gröna proppar Teknisk data: 250 mg/l klorid. DN: ,9-108 mm. Användningsområde: Dricksvatten Brandsläckning-/sprinkleranläggningar Tryckluft Skeppsbyggnation Lantbruk Kemisk industri Värmeinstallationer

11 Systembeskrivning 11 Användningsområden Dricksvatten Värme Värme/hetvatten Tätningselement EPDM EPDM FKM Driftstemperatur 85 C - Tmax = 110 C T max = 110 C T max = 140 C Driftstryck Pmax 16 bar P max 16 bar P max 16 bar Sanpress Inox skall endast användas tillsammans med systemkomponenter som ingår i Sanpres Inox systemet. Kontakta Viega om systemet skall användas till andra applikationer än ovanstående. Volymdiagram: Sanpress Inox rör d x s [mm] Volym per löpmeter rör [liter/m] Vikt per löpmeter rör [kg / m] Vikt per 6 meters rörlängd [kg] 15 x 1,0 0,13 0,35 2,10 18 x 1,0 0,20 0,43 2,55 22 x 1,2 0,30 0,65 3,89 28 x 1,2 0,51 0,84 5,02 35 x 1,5 0,80 1,26 7,55 42 x 1,5 1,19 1,52 9,13 54 x 1,5 2,04 1,97 11,83 64,0 x 2,0 2,83 3,04 18,24 76,1 x 2,0 4,08 3,70 22,20 88,9 x 2,0 5,66 4,34 26,00 108,0 x 2,0 8,49 5,30 31,80 Storlek Standard XL Material, pressdelar Rostfritt stål Rostfritt stål

12 12 Systembeskrivning Profipress / Profipress XL / Profipress S Presskopplingar av koppar med SC-Contur Presskopplingar som är utförda i koppar och som kan användas till såväl hårda som mjuka kopparrör, som är producerade enligt EN Stödhylsa skall ej användas till varken mjuka eller hårda kopparrör. Mjuka kopparrör skall dock kalibreras före pressning. Teknisk data: Godkänt av Sitac. DN: ,1-88,9-108 mm. Användningsområde: Dricksvatten Regnvatten Värmeinstallationer Tryckluft Inerta gaser Solvärmeanläggningar (vakuum/plana solfångare 1) ) Brandsläckning-/sprinkleranläggningar Fjärrvärme 1) Lågtrycksånganläggningar 1) Kylvattenledningar 1) Med Viega FKM o-ring / Profipress S. Profipress Profipress S Användning Dricksvatten 2) Värme Värme Tätningselement EPDM EPDM FKM Driftstemperatur 85 C - Tmax = 110 C T max = 110 C T max = 140 C Driftstryck Pmax 16 bar P max 16 bar P max 16 bar 2) Dricksvatten : Rör och kopplingar av koppar kan endast användas till dricksvatten utan begränsningar om PH värdet är 7,4 eller högre eller om TOC värdet inte överskrider 1,5 g/l vid PH nivåer mellan 7,0 och 7,4.

13 Systembeskrivning 13 Kopparkomponenter skall inte kombineras med galvaniserat stål. Profipress skall endast användas tillsammans med systemkomponenter som ingår i Profipress systemet. Kontakta Viega om systemet skall användas till andra applikationer än ovanstående. Volymdiagram: Kopparrör enligt DIN/EN 1057 d x s [mm] Volym per löpmeter rör [liter/m] Vikt per löpmeter rör [kg / m] Vikt per 5 meters rörlängd [kg] 12 x 0,8 0,09 0,25 1,54 12 x 1,0 0,13 0,39 1,54 15 x 1,0 0,13 0,39 1,96 18 x 1,0 0,20 0,48 2,38 22 x 1,0 0,31 0,59 2,94 28 x 1,0 0,53 0,76 4,54 28 x 1,5 0,49 1,11 5,55 35 x 1,2 0,84 1,13 6,80 35 x 1,5 0,80 1,41 7,05 42 x 1,2 1,23 1,37 8,21 42 x 1,5 1,2 1,70 8,50 54 x 1,5 2,04 2,20 13,21 54 x 2,0 7,97 2,91 14,55 64,0 x 2,0 2,83 3,47 17,34 76,1 x 2,0 4,08 4,14 20,72 88,9 x 2,0 5,66 4,86 24,30 108,0 x 2,5 8,33 7,37 36,87 Storlek Standard XL Material, presskopplingar Koppar Koppar

14 14 Systembeskrivning Profipress Gas / Profipress Gas XL Koppar och rödgodskopplingar med SC-Contur Snabb pressteknik för gasinstallationer med alla dess fördelar. Ingen lödning eller svetsning, och därmed heller ingen brandfaravilket är särskilt viktigt vid renoveringsarbeten. För gasinstallation och installationer av eldningsolja och dieseloljeledningar, är endast Viegas koppar och rödgodspressdelar markerade med en gul fyrkant och märkt med Gas PN5 GT/1 användbara. Rörledningssystemet Profipress G är användbara till gaser enligt DVGW-AB G 260 för hushållsbruk. För installationen gäller föreskrifterna i DVGW dokument G 600, TRGI 2008 och TRF Endast kopparrör enligt DIN/EN 1057 i förbindelse med DVGW-AB- GW 392 skall användas. Teknisk data: Godkännanden: Gaser enligt DVGW-dokument G 260 Gas och gas i flaska för hushållsbruk DN: mm (Eldningsolja och dieseloljeledningar upp till 35 mm). För kopparrör som uppfyller DIN EN 1057.

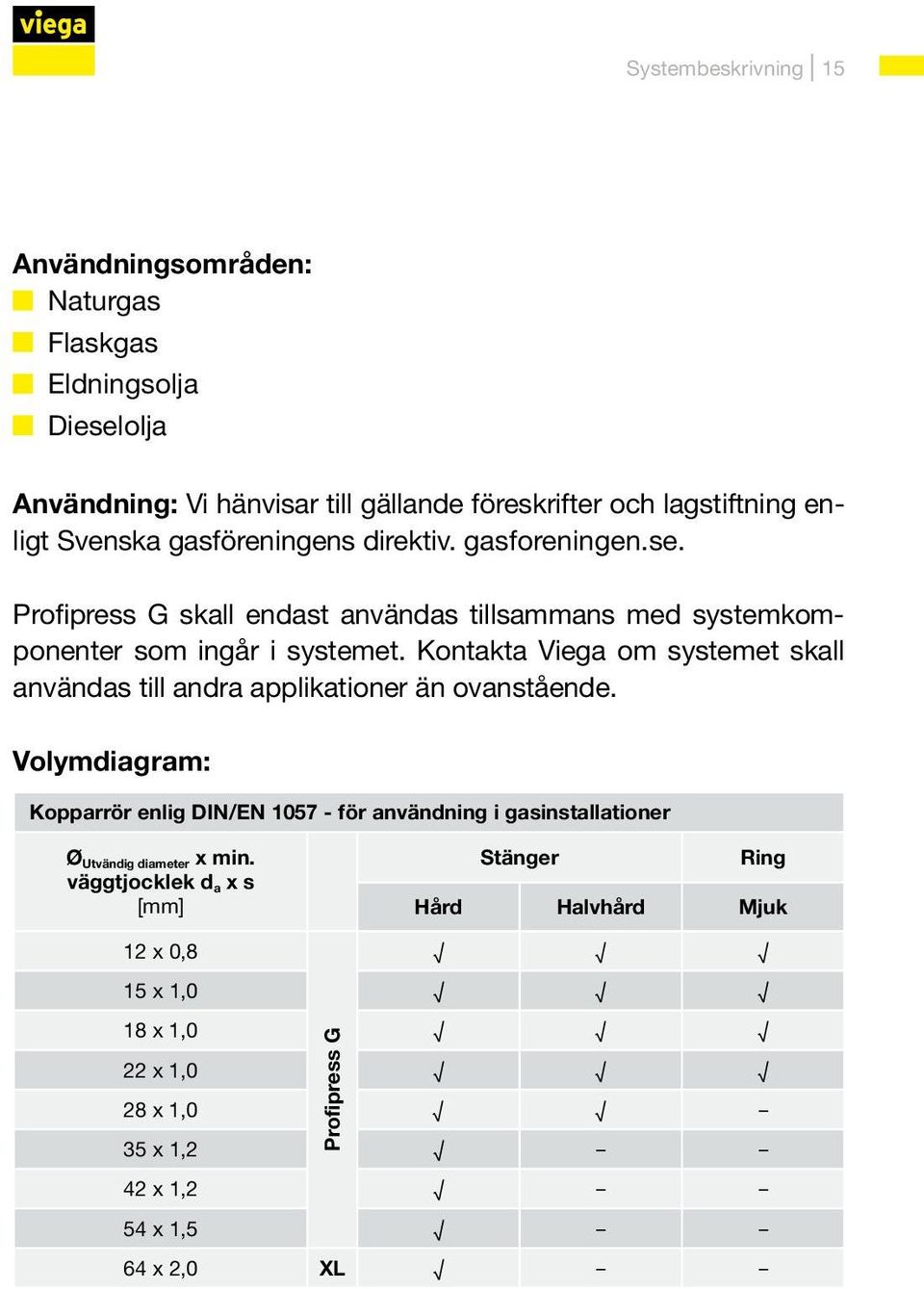

15 Systembeskrivning 15 Användningsområden: Naturgas Flaskgas Eldningsolja Dieselolja Användning: Vi hänvisar till gällande föreskrifter och lagstiftning enligt Svenska gasföreningens direktiv. gasforeningen.se. Profipress G skall endast användas tillsammans med systemkomponenter som ingår i systemet. Kontakta Viega om systemet skall användas till andra applikationer än ovanstående. Volymdiagram: Kopparrör enlig DIN/EN för användning i gasinstallationer Ø Utvändig diameter x min. väggtjocklek d a x s [mm] Stänger Ring Hård Halvhård Mjuk 12 x 0,8 15 x 1,0 18 x 1,0 Profipress G 22 x 1,0 28 x 1,0 35 x 1,2 42 x 1,2 54 x 1,5 64 x 2,0 XL

16 16 Systembeskrivning Prestabo / Prestabo XL Elförzinkade kopplingar med SC-Contur Snabb pressteknik med alla dess fördelar. Ingen lödning eller svetsning, och därmed heller ingen brandfara-vilket är särskilt viktigt vid renoveringsarbeten. Prestabo presskopplingar är tillverkade av olegerat stål med en utvändig galvanisk förzinkning med ett zinklager på 8-15 um (blåkromaterat). Det finns tre typer av Prestabo rör: Systemrör av olegerat stål med utvändig galvanisk förzinkning Systemrör av olegarat stål med ut och invändig sendzimirförzinkning (för våt sprinkleranläggning) Systemrör av olegerat stål med utvändig galvanisk förzinkning med ett hölje av vit (RAL 9001) polypropylen (PP) Märkning av systemrör och presskopplingar För att undvika förväxling med Sanpress inox artiklar (rostfritt stål) är alla Prestabo presskopplingar och systemrör markerade med en röd symbol Ej godkänt för dricksvatteninstallationer. Utöver det är markeringen för läckageindikatorn -SC-Contur försedd med en röd färgmarkering. Sprinklerrören är markerade med vit text och en sprinklersymbol. Teknisk data: DN: , ,9-108,8 mm.

17 Systembeskrivning 17 Användningsområden: Värmeanläggningar Slutna kyl och värmesystem Tryckluftsanläggningar Industriapplikationer Sprinkleranläggningar (våt) Skydd mot utvändig korrosion: I kylkretsar, eller i de fall där det är risk för kondens på utsidan av rören, skall ett korrosionsskydd utföras. Bedömningen sker från fall till fall och utförs enligt producentens instruktioner angående handhavande av vald skyddsprodukt, och i Tyskland enligt AGI arbetsblad Q 151. Användning Värme Värme Tätningselement EPDM FKM Driftstemperatur Tmax = 110 C T max = 140 C Driftstryck Pmax 16 bar P max 16 bar Prestabo skall endast användas tillsammans med systemkomponenter som ingår i systemet. Kontakta Viega om systemet skall användas till andra applikationer än ovanstående.

18 18 Systembeskrivning Prestabo / Prestabo XL Elförzinkade presskopplingar med SC-Contur Volymdiagram: Prestabo rör, blankt Rör Ø utvändig diameter x s [mm] Volym per löpmeter rör [liter / m] Vikt per löpmeter rör [kg / m] Vikt per 6 meters längd [kg] Artikelnr. 12 x 1,2 0,07 0,32 1, x 1,2 0,13 0,41 2, x 1,2 0,19 0,50 3, x 1,5 0,28 0,80 4, x 1,5 0,49 1,00 5, x 1,5 0,80 1,20 7, x 1,5 1,19 1,50 9, x 1,5 2,04 2,00 11, ,0 x 2,0 2,83 3,06 18, ,1 x 2,0 4,08 3,66 21, ,9 x 2,0 5,66 4,29 25, ,0 x 2,0 8,49 5,23 31, Prestabo rör, Beklätt 17 x 2,2 0,13 0,45 2, x 2,2 0,19 0,60 3, x 2,5 0,28 0,82 4, x 2,5 0,49 1,10 6, x 2,5 0,80 1,30 8, x 2,5 1,19 1,60 9, x 2,5 2,04 2,10 12,

19 Systembeskrivning 19 Viega Megapress Sparar montagetid och massor av svetsarbete. Oavsett om du har tjockväggiga eller tunnväggiga, lackerade eller förzinkade, laminerade eller svarta rör - kan stålrörsledningar användas till många olika installationer som är hållbara och mycket robusta. Viega presenterar med det nya Megapress systemet en äkta innovation, som nu gör stålrör till värme, kyla eller industriella processanläggningar ekonomiskt intressanta.

20 20 Systembeskrivning Megapress Olegerat elförzinkat stål med SC-Contur Megapressystemet är avsett för installationer av värme, sprinkler, kyla och industriapplikationer tillsammans med stålrör enligt DIN EN och DIN EN Snabb och enkel pressteknik med alla dess fördelar. Ingen svetsning och därför heller ingen brandfara. Särskilt viktigt vid renoveringsarbeten. Megapress kopplingarna är framställda av olegerat stål, material , med en zink-nickel beläggning 3-5 microns. Megapress är inte avsett för dricksvatteninstallationer och gaser enligt DVGW G 250. Teknisk data: VDS godkänt. DN: ½ (DN15), ¾ (DN20), 1 (DN 25), 11/4 (DN 32), 1½ (DN 40), 2 (DN 50).

21 Systembeskrivning 21 Användningsområden: Slutna värme och kylanläggningar Industriapplikationer Trycklyftsanläggningar Brandbekämpnings/sprinkleranläggningar (våt och torr) Installationer av tekniska gaser - endast efter godkännande från Viega. För industriapplikationer med särskilda krav, kontakta Viega. Användning Värme Tryckluft, oljefri Tätningselement EPDM EPDM Drifttemperatur Tmax = 110 C T max = 60 C Driftstryck Pmax 16 bar P max 16 bar Megapress skall bara användas tillsammans med komponenter som hör till systemet. Användning av systemet till andra applikationer än ovan nämnda skall stämmas av med Viega. Klamringsavstånd: Ø Utvändig diameter [mm] [DN] Invändig diameter [Tum] Enligt producentens anvisningar 21,3 15 ½ 2,75 26,9 20 ¾ 3,00 33, ,50 42, /4 3,75 48, ½ 4,25 60, ,75 Klamringsavstånd [m] Enligt VdS CEA ,00

22 22 Systembeskrivning Raxofix Rödgodskopplingar med SC-Contur Komplett alupex-system med optimerade genomströmningsförhållanden. Plaströrssystem med Raxofix Alupex. (formstabila, med luftspärr) för dricksvatten och värmeinstallationer. Presskopplingar i rödgods med stödhylsa av PPSU är den idealiska lösningen för plaströr. Delarna är försedda med SC-Contur, Viegas patenterade läckageindikator som gör att en opressad koppling upptäcks redan vid påfyllning av systemet. SC-Contur är certifierad och uppfyller kraven i DVGW arbetsblad W 534, punkt 12.14, garanterat otät i opressat tillstånd. Snabb presskopplingsteknologi utan kalibrering av rör. Teknisk data: Godkänt av Sitac. DN: mm.

23 Systembeskrivning 23 Användningsområden: Dricksvatten Regnvatten Värmeanläggningar Tryckluftsanläggningar Slutna kyl och värmeanläggningar Raxofix presskopplingar används tillsammans med Raxofix alupexrör för montage av värme och dricksvatteninstalationer. Användning Dricksvatten Värme Tätningselement EPDM EPDM Driftstemperatur Tmax = 70 C T max = 80 C Driftstryck Pmax 10 bar P max 10 bar Raxofix skall bara användas tillsammans med komponenter som tillhör systemet. Användning av systemet till andra applikationer än ovan nämnda skall stämmas av med Viega.

24 24 Systembeskrivning Combi PB Pushkopplingar i rödgods Combi PB är ett flexibelt system för dricksvatten och värmeinstalltioner. Systement kännetecknas av korta montagetider och optimerade strömningshastigheter. Combi PB rör används tillsammans med PB kopplingsdosor, fördelare, övergångar, anslutningar och annat som är speciellt utvecklat och anpassat till systemet, för dricksvatten och värmeinstallationer. Alla metallkomponenter till systemet är tillverkade i rödgods. Teknisk data: Godkänt av Sitac DN: 16 mm Användningsområden: Dricksvatten Regnvatten Värme

25 Systembeskrivning 25 Användning Dricksvatten Värme Tätningselement EPDM EPDM Driftstemperatur Tmax = 70 C T max = 80 C Driftstryck Pmax 10 bar P max 10 bar Combi PB skall bara användas tillsammans med komponenter som hör till systemet. Användning av systemet till andra applikationer än ovan nämnda skall stämmas av med Viega.

26 26 Komponenter KOMPONENTER Easytopventiler Easytop avstängningsventiler, backventiler och cirkulationsventiler passar till Sanpress, Sanpress Inox och Profipress. Easytop avstängningsventiler och backventiler med pressanslutningar levereras både i rostfritt stål och i rödgods. Alla andra ventiler i programmet är tillverkade i rödgods. Rödgodsventiler är idealiska i kombination med rostfria rör, då spänningskorrosion inte förekommer, vilket kan vara fallet med ventiler tillverkade i mässing. Spänningskorrosion i mässing förorsakas genom en kombination av vattnets innehåll, vattnets hårdhetsgrad, ledningsförmåga och potential.(rostfria rör och kopplingar). Easytop levereras med pressanslutningar eller gängövergångar. Easytop XL levereras med flänsanslutningar. Ventilen indikerar strömningsriktning.

27 Komponenter 27 Easytop snedsätesventiler Ventiler tillverkade i rödgods och rostfritt stål med SC-Contur Teknisk data: Godkända av Sitac DN: (DN: Fläns -enbart i rödgods) Ljudisolering 20 db (A) Användningsområden: Dricksvatten Värme Tryckluft Industri Slutna kyl och värmekretsar Användning Dricksvatten Tätningselement EPDM Driftstemperatur Tmax = 90 C Driftstryck Pmax 16 bar Till easytop snedsätesventil finns följande tillbehör: Tömningsventil Isoleringsskål Förlängare till tömningsventil Provtagningsventil

28 28 Komponenter Easytop kulventiler Kulventiler i rödgods och rostfritt med SC-Contur Easytop kulventiler kan fås med pressanslutning, invändig och utvändig gänga eller med löpande mutter. Teknisk data: Godkända av Sitac DN: mm Användningsområden: Dricksvatten Värme Tryckluft Industri Slutna kyl och värmekretsar Användning Dricksvatten Tätningselement EPDM Driftstemperatur Tmax = 110 C Driftstryck Pmax 16 bar Till Easytop kulventiler kan följande tillbehör levereras: Isoleringsskål

29 Komponenter 29 Easytop Termisk cirkulationsreglerventil S/E Ventiler i Rödgods med SC-Contur Easyop-Cirkulationsreglerventil S/E ger en konstant vattentemperatur i tappvattencirkulationsledningarna vid alla tappställen. Den öppnar och stänger automatiskt och reglerar härmed strömningsvolymen avhängigt av vattentemperaturen i cirkulationsledningen. Teknisk data: DN 15, 18 och 22 mm eller 3/4 och 1 Användningsområden: Tappvarmvatten Användning Varmt tappvatten Tätningselement EPDM Driftstemperatur Tmax = 90 C Driftstryck Pmax 10 bar Till Easytop termisk cirkulationsreglerventil finns följande tillbehör: Aktuatorset Tömningsventil Termometer

30 30 Komponenter Easytop statisk cirkulationsreglerventil Ventiler av rödgods med SC-Contur Den statiska Easytop cirkulationsreglerventilen används till hydraulisk utjämning av stigarledningar och i installationer med cirkulationsledningar där de termiska cirkulationsreglerventilerna är installerade på våningsplanen. Genomströmningsmängderna tas ut från tryckförlustsdiagram och sätts in i en skala. Den inställningsposition (maximal genomströmningsmängd) som anges, kan fixeras mekaniskt och kan därmed alltid återskapas, även om ventilen har fått service under tiden. Användningsområden: Tappvarmvatten Användning Varmt tappvatten Tätningselement EPDM Driftstryck Pmax = 10 bar Inställningsområde 0-6,9 Ytterligare information finns i Viegas användningshandbok och användningsöversikt. Till Easytop termostatisk cirkulationsreglerventil kan följande tillbehör fås: Isoleringsskål

31 Komponenter 31 Smartloop-Inliner invändig VVC ledning Rödgods Användningsområden: Systemet används som en invändig cirkulationsledning i tappvatteninstallationer och i varmvattenstigarrör från 28 mm, med Viegas pressystem. Systemet kan användas till metallpressystem och Raxofix alupexsystem. Installationen får endast utföras av kvalificerad fackman och endast med Viegas komponenter. Fördelar: 20-30% mindre värmeförluster Säkring av vattenkvaliten på grund av bibehållen temperatur och cirkulation Mindre värmeavgivelse i schakten reducerar uppvärmning av kallvattenledningen Ca 20% mindre omkostnader för håltagning, brandskydd, rörisolering, och fästmaterial Lägre montagekostnader, då det inte är behov för en separat stigarledning. Större boyta på grund av mindre installationsschakt Det flexibla Smartloopröret tillåter parallell förskjutning på upp till en halv meter på stigarledningen Smartloop inliner skall bara användas tillsammans med komponenter som tillhör systemet. Användning av systemet till andra applikationer än ovan nämnda skall stämmas av med Viega.

32 32 Komponenter Tätningselement Viegas tätningselement (o-ringar) är av typ EPDM B och är testade enligt DIN EN Annex B. Tätningsmaterialet skall enligt denna norm efterleva kravet om 50 års säkerhet mot blivande deformation, och därmed också förväntad minimum livslängd. Användning Dricksvatten Värme Värme Tätningselement EPDM EPDM FKM Driftstemperatur 85 C - Tmax = 110 C T max = 110 C T max = 140 C Driftstryck Pmax 16 bar P max 16 bar P max 16 bar HNBR: Driftstemperatur och driftstryck är avhängigt av typ av gas. kontakta Viega för mer information.

33 Projektering 33 PROJEKTERING Spänningsföljd Vid installationer med syresatt vatten kan denna modell användas som en tumregel. Spänningsföljden används som en indikation för vilka material som fungerar bäst tillsammans. Det vill säga att ju mindre avstånd det är mellan två olika metallers ädelhet, ju mindre är korrosionsrisken och Ädla oädla grafit,guld, platina titan silver Rostfritt stål (passiv) Koppar (även legeringar) Stål, järn Aluminium det ökar hållbarheten. Zink Materialsammansättning För anslutning till galvaniserade rör bör man använda en galvaniserad unionskoppling med nippel eller liknande gjuten galvaniserad koppling, som kan anslutas till en rostfri muff Vid anslutning till kopparrör bör en koppling i rödgods användas för att neutralisera spänningarna mellan koppar och rostfritt stål Vid anslutning av produkter i mässing bör en koppling av rödgods användas vid både till och utlopp, för att minimera korrosion i mässingsprodukten i en installation av rostfritt stål. Vid anslutning av en vattenbehållare är det viktigt att använda en offerkoppling, så att behållare och liknande inte korroderar på grund av anslutningen till den rostfria installationen

34 34 Projektering Hantering av pressystemen Följande är viktigt: Att produkterna är hanterade fackligt korrekt och i överensstämmelse med Viegas anvisningar Att alla installationer utförs fackmannamässigt Att systemen är skyddade mot smuts och onödigt slitage vilket gäller för såväl presskopplingar som rör Att produkterna är emballerade för att undvika skador Att emballaget inte bryts förrän varan skall installeras. Att rören alltid läggs på minst tre ströor. Att rören under alla omständigheter hålls fria från jord, sten, grus etc. Tappvatteninstallationer Var uppmärksam på följande när ni väljer rör, rörkopplingar, armaturer och komponenter. Vattenkvalitet Existerande material vid komplettering Synliga eller dolda istallationer Utbytbara eller icke utbytbara installationer

35 Projektering 35 Galvaniserade rör Galvaniserade rör är inte lämpliga för hårda vattentyper, för det medför en ökad risk för korrosion. Det bör vara stor vattengenomströmning och god cirkulation i galvaniserade rör, för det främjar bildandet av en skyddande beläggning. Större varmvatteninstallationer skall utföras med elektrolys, som påskyndar beläggningen, och elektrolysanläggningen skall underhållas med jämna mellanrum. Gängade kopplingar är särskilt utsatta för korrosion och skall vara tillgängliga så att de kan bytas ut. Vid övergång från en galvaniserad installation till rostfritt stål, rödgods eller mässing bör en gjuten koppling med stor godstjocklek användas. Till exempel en unionskoppling som dessutom lätt kan bytas ut vid behov. Korrosion i galvaniserade rör ökar vid temperaturer över 60 grader celsius. I installationer med huvud och stigarledningar i galvaniserade rör och stick i kopparrör skall jonfällor installeras. Rostfria rör Risken för korrosion ökar vid högt kloridinnehåll i vattnet. Det är skillnad på hur mycket klorid ett rostfritt rör är godkänt för. Rostfria rör som är godkända för 250 mg klorid, har mindre risk för korrosion i rör och kopplingar. Vid högt kloridinnehåll bör rödgodskopplingar användas för att undgå risk för lokal korrosion i kopplingarna. Rostfria rör skall kopplas ihop med rostfria kopplingar om det är en komplettering på en installation av galvaniserade rör. Används rödgodsdelar förkortas livslängden på den galvaniserade installationen.

36 36 Projektering Montering av rostfria rör Montering av rostfria för med presskopplingar skall ske enligt Viegas instruktioner. Om det på grund av platsbrist inte är möjligt att använda presskopplingar kan man använda gängdelar av rödgods. Kontrollera att o-ringen sitter i kopplingen före montering. Eventuell smuts torkas bort. Insticksdjupet skall vara enligt Viegas anvisningar. Kopplingen förs på röret genom att samtidigt vrida och trycka lätt. Undvik att vicka på delen. Använd bara pressmaskin som är godkänd till systemet. Vid övergång från existerande kopparrör till rostfritt stål skall alltid en presskoppling av rödgods användas. Vid övergång från en galvaniserad installation till rostfritt stål, rödgods eller mässing bör en gjuten galvaniserad koppling med stor godstjocklek användas. Till exempel en unionskoppling som kan bytas ut vid behov. PRE värdetal för Viegas rostfria rör Viega Sanpress rostfria rör framställs efter den internationellt erkända PRE värderingen (korrosionsbeständighet). PRE-värdet är >24 och ligger därmed klart över normens minimivärde, som är 22,9. Fördel; När PRE-värdet stiger, så stiger också materialets motståndskraft. Rent praktiskt betyder det en ökning av säkerheten. Denna metod resulterar i den smalaste svets sömmen på marknaden. Något som korrosionsexperter värderar högt.

37 Projektering 37 Kapning av rör Kopparrör och rostfria rör kan kapas med en rörskärare, en fintandad metallsåg eller med en elektrisk såg. Vid kapning av rör skall man vara uppmärksam på följande: Använd inte vinkelslip eller skärbrännare Använd endast verktyg avsedda för rörmaterialet Mjuka kopparrör (ringmaterial) och kopparrör som levereras med isolering, skall bara kapas med avsedd såg. Efter kapning skall rören avgradas invändigt och utvändigt Presskopplingar med SC-contur och dubbel pressning SC-Contur Alla Viegas presskopplingar är utförda med den världspatenterade SC-Contur (safety connection). Det betyder att om man har glömt att utföra en pressning på en koppling så är den 100% garanterat otät, redan vid påfyllning av systemet. När kopplingen är pressad, är den 100% tät. Resultatet av detta är att man undgår obehagliga och dyra vattenskador vid byggnationen. Dubbel pressning Alla Viegas presskopplingar har en dubbel presskontur. Detta kännetecknas av att det finns en styrning före o-ringen. Detta gör att o- ringen är väl skyddad vid montage då röret redan är centrerat när det möter o-ringen och ger en dragfast koppling.

38 38 Projektering Rördimensionering Med hjälp av nedanstående diagram kan tryckförluster vid rörfriktion i kopparrör och rostfria stålrör utläsas. Maximal genomströmning V S [l / s] Rörfriktionstryckdifferens R [mbar / m] V S = Maximal genomströmning; v = strömningshastighet; R = rörfriktionstryckdifferens

39 Projektering 39 Täthetsprov Viegas läckageindikator SC-Contur garanterar att opressade delar upptäcks i hela tryckområdet från 22 mbar till 3 bar (vid täthetsprov med luft) och från 1 bar till 6,5 bar (Vid täthetsprov med vatten). Om täthetsprovet skall utföras vid en frostperiod rekommenderas ett torrt täthetsprov med tryckluft även vid mindre installationer. Grundregler för idriftsättning Påfyllning av installationen företas först när idriftsättning är omedelbart förestående. Om idriftsättningen blir försenad skall ett sköljprogram upprättas och dokumenteras Täthetsprov, sköljning, idriftsättning och instruktioner förs in i ett protokoll som levereras till slutanvändaren som dokumentation Upplys om nödvändigheten av regelmässig och fullständig utskiftning av vattnet, ca 3 gånger per vecka vid alla tappställen Användningsöversikt: Finn senaste uppdateringar av användningsöversikten på Viega.se eller kontakta Viega på

40 40 Montering MONTERING Avstånd mellan två pressningar För att försäkra sig om täta pressningar är det viktigt att hålla minimum måttet mellan två presskopplingar. Platsbehov minimum a min [mm] Rördiameter [mm] PT2 PT3-AH PT3-EH Picco Pressgun Picco Pressgun 5 / 4B / 4E Rördiameter [mm] Minsta avstånd a [mm]

41 Montering 41 Kapning och bockning av rör Rör i storlekarna mm kan bockas med ett bockverktyg. Det är viktigt att det är ca 50mm rakt rör efter bockning, så att man kan skjuta på en pressdel. Svetssömmen skall ligga i neutral linje. Se nedanstående illustration. Sanpress rör i rostfritt stål och kopparrör skall bockas med avsedd maskin. Radien på bockningen finner ni i rörproducentens produktinformation. För Sanpress rostfria stålrör och kopparrör gäller R 3,5xd. Gängade kopplingar Sanpress systemet kan anslutas med gängdelar eller armaturer av rödgods. Vid detta fallet skall den gängade änden anslutas först och därefter pressningen för att undgå onödiga torsionsspänningar.

42 42 Montering Rörklamring Vid klamring av rör skall klammer med gummi eller plastinlägg användas. Detta för att undgå spaltkorrosion. Vid klamring av rörledningar kan vanliga klammer användas. För ljudisolering skall klammer med kloridfria ljudisolerande mellanstycken användas. Vid för stora avstånd mellan klammer kan det uppstå vibrationer och därmed oljud. Tabellen nedan anger rekommenderade avstånd för fästelementen som ger problemfri funktion för rörledningssystemet. Avstånd mellan fästelement för rör av rostfritt stål, koppar eller elförzinkade rör. Rördimension och avstånd mellan fästelement [m] Standard XL Storlek [mm] Sanpress Sanpress Inox Profipress Avstånd mellan fästelement [m] 12 1, , , , , , , ,50 64,0 4,00 76,1 4,25 88,9 4,75 108,0 5,00

43 Montering 43 Vid klamring av rör skiljer man mellan fixpunkter (fasta klamringar) och glidande klamringar (axiell rörlighet är möjligt). Fixpunkter skall placeras så torsionspänningar på grund av längdförskjutningar undgås. Vidare skall rörledningar som inte har något skydd mot längdförskjutning, dvs utvidgningskompensation bara ha en fixpunkt.vid långa rörsträckor rekommenderar vi att fixpunkten placeras i mitten så utvidgningen styrs i två riktningar. Fixpunkter skall inte placeras på en koppling (a). Glidande fästpunkter skall placeras så att dom ej oavsiktligt blir fixpunkter, när anläggningen är i drift. En glidande fästpunkt kan, som visas på bild (b), bli en fixpunkt vid avstånd mindre än 250 mm. (a) (b) Avstånd för fästpunkter av rostfritt stål, koppar och elförzinkade rör.

44 44 Montering Längdutvidgning Generellt för längdutvidgning Rörledningar utvidgar sig olika vid uppvärmning, beroende på material. (se nedanstående tabell). Olika materials längdutvidgning För att undvika oönskade spänningar i rörnätet skall hänsyn tas till detta vid projektering och utförande av rörledningsanläggningar med hjälp av: Korrekt placering av fix och glidpunkter Rörledningens utvidgningsmöjligheter (optimal ledningsdragning) Rörutvidgningskompensation (axialkompensatorer) Värmeutvidgningskoefficient a α [mm / mk] Längdutvidgning vid rörlängd = 20 m och ΔT = 50 K [mm] Rostfritt stål , ,5 Rostfritt stål , ,8 Galvaniserat stål 0, ,0 Koppar 0, ,6 Komposit 0,08-0,18 80,0-180,0 Förlängning av ledningar av rostfritt stål Vid en rörlängd på 20 m och en temperaturdifferens på 50 K (Till exempel en uppvärmning från 10 grader C till 60 grader C) kan man avläsa en förlängning av rören på 10,8 mm. Längdutvidgningen kan också beräknas med formeln: Δl = a x L x ΔT Därnäst får man en temperaturdifferens ΔT = 50K och en rörlängd L=20 m. Δl = 0,0108 mm x (m x K) x 20 m x 50 K. Δl = 10,8 mm

45 Montering 45 Viega Pressystem En leverantör för alla installationer. Alla presskopplingar är utförda med SC-Contur, som garanterar att opressade delar omedelbart ses vid en trycktestning. Detta ger säkra installationer och med ett omfattande urval av pressystem finns en lösning för varje installation.

46 46 Montering Längdutvidgningskompensation Längdutvidgningskompensation till följd av uppvärmning av rörledningar upptas övervägande av elasticiteten i rörnätet. När detta inte är möjligt, till exempel vid mycket långa rörsträckor, skall systemet projekteras med kompensationselement. Dessa kan utföras som Z eller U -kompensationselement (se nedanstående illustrationer) eller med axialkompensatorer. Beräkning av längden av kompensatorer för rör i dimensioner < 54 mm. Diagrammen visar den benlängd för respektive kompensationselement, som är nödvändiga för att uppta utvidgningen. Lyra som kompensationselement.

47 Montering 47 Längdberäkning: För kompensationselement i Z och T-form. Expansionskompensation Δl [mm] Längd på kompensationselement L BZ [m] För kompensationselement i U-form. Expansionskompensation Δl [mm] Längd på kompensationselement L BU [m]

48 48 Montering Axialkompensatorer Viegas axialkompensatorer är avsedda för att uppta axiell utvidgning som är förorsakad av temperaturskillnader i rörnätet. Kompensatorerna är förspända vid leverans och skall därför inte förspännas vid montering. Drifttemperaturen för axialkompensatorerna ligger i området mellan 20 C till 120 C.Kortvariga temperaturtoppar är inga problem. Rengöring av rörledningssystemet med aggressiva medel bör undvikas på grund av korrosionsrisk på stålbälgen. Axialkompensatorerna är ej avsedda för snedbelastning (lateral eller angular).

49 Montering 49 Fördelar: Kompensation av värmeutvidgningar Kostbara lyror behövs ej Behöver ej förspännas Ekonomisk och platsbesparande Ljudreducerande Lång livslängd och hög korrosionsbeständighet Kompatibel med rörsystem i Koppar, rostfritt och elförzinkat Teknisk data: Rörlig punkt Utvidgningskompensation Utvidgningskompensation Fast punkt Z mått axialkompensator: Kompensator d i / DN Tryck [bar] Effektivt tvärsnitt för bälg A [cm 2 ] Maximal belastning av fasta punkter Fmax [N] Utvidgningskompensation [mm] 15/ , / , / , ,5 28/ , / , / , ,5 54/ , Vid användning av kompensatorer skall montageföreskrifter och driftanvisningar följas.

50 50 Montering Gänganslutningar XL Sanpress XL kan anslutas med gängdelar eller armaturer av kopparlegeringar. Om så är fallet skall den gängade delen monteras först och därefter press-sidan för att undgå onödiga torsionsspänningar. Flänsanslutningar XL Sanpress XL systemet kan också förbindas med flänsanslutning. (Viegas flänsar är borrade för PN10 / PN16). Därtill används en motsvarande fläns, t.ex en gängfläns. Fläns-sidan skall monteras före press-sidan. Platsbehov vid pressning av XL delar För att montera XL delarna utan problem skall det vid projektering tas hänsyn till minimiavstånd mellan rörledningarna och avstånd till vägg och tak konstruktion. I praktiken är avståndet normalt lika med minimikravet för kall och varmvattenledningens isolering. Se minsta avstånd a i tabellerna på nästa sida.

51 Montering 51 Sanpress XL Rördiameter a [mm] 76,1 88,9 108,0 Minsta avstånd a [mm] Ej nödvändigt! Platsbehov minimum a min [mm] Rördiameter a [mm] PT2 PT3-AH Pressgun 5 / 4B / 4E 76,1 88,9 108, Sanpress Inox XL / Profipress XL / Prestabo XL Rördiameter a [mm] 64,0 76,1 88,9 Minsta avstånd a [mm] ,0 Rördiameter a [mm] 64,0 76,1 88,9 108,0 Minsta avstånd a [mm] 20

52 52 Kompositrörssystem kompositrörssystem Raxofix rörsystem Innovativt pressystem: Raxofix från Viega är ett tryckfallsoptimerat rörledningssystem av komposit med en ny och innovativ teknologi - den Raxiella pressteknologin. Den innovativa presstekniken, som minimerar snäva tvärsnitt och med en generös geometrisk utformning, som säkrar god genomströmning, som garanterar ett trycktapp, som är många gånger lägre än traditionella mässings och plastdelar. Resultatet ger betydande fördelar: Lägre kostnad Förbättrad hygien Lättare att använda Möjlighet till mindre dimensionering Raxofix alupex rör: Rörmaterial: Formstabilt med syrespärr. Teknisk data: Formstabilt flerlagers kompositrör med grå beklädnad. Fördelar med fysisk förnätning (i motsats till kemisk förnätning): Hög resistans mot mekaniska, termiska och kemiska belastningar Ingen smakpåverkan av dricksvattnet. Brandklass: B2 enligt DIN 4102 och E enligt EN

53 Kompositrörssystem 53 Teknisk data: Nominell rörstorlek Invändig diameter [mm] 16 x 2,2 20 x 2,8 25 x 2,7 32 x 3,2 40 x 3,5 50 x 4,0 63 x 4,5 [mm] 11,6 14,4 19,6 25,6 33,0 42,0 52,0 Rörvikt [g / m] 112,8 173,8 245,0 380,0 525,0 735,0 1090,0 Rörvikt med vatten [g / m] Rörvolym [l / m] 0,106 0,163 0,305 0,522 0,855 1,385 2,255 Minsta bockningsradie för fri bockning x d a 5,0 Använd bockverktyg Minsta bockningsradie för bockverktyg Värmeledningsförmåga Genomsnittlig längdutvidgning Rörojämnhet Luftspärr x d a 3,0 3,5 4,0 4,5 [W/ mk] 0,4 [mm / mk] 0,03 [mm] 0,0015 Alu

54 54 Kompositrörssystem Presskopplingar med SC-Contur Raxofix pressdelar och anslutningar produceras av gjutet rödgods. Detta gör att delarna har ett lågt tryckfall, en fördel som har en positiv inverkan på dimensioneringen av dricksvattenledningar. Presstekniken utan o-ring med en stödhylsa av mycket stark PPSU - som har samma rörutvidgningskoefficient som rörmateialet PE-Xc - ger en perfekt lösning för kompositkopplingar som är garanterat säkra. Med Viega SC-Contur upptäcks en opressad koppling i tryckområden mellan 22 mbar till 3 bar (torr trycktestning) och från 1 bar till 6,5 bar vid våt trycktestning). Överblick över systemets kännetecken: Lägre Zeta värden för pressystem i flerlagers kompositrör -även i T-rör och böjar Godkänt enligt DVGW, DW-8501BU0124 Snabbt montage utan kalibrering Flödeshastighet (m/s) och Zeta värden Raxofix Standard

55 Kompositrörssystem 55 Zeta Värden Zetavärden är ett dimensionsrelaterat indextal utan enhet för beräkning av tryckfall vid enkelmotstånd vid olika flödeshastigheter. För beräkning av zetavärden för Raxofix har det antagits en flödeshastighet på 2 m/s. Längdutvidgning och längdutvidgningskompensation Rörledningar ändrar längd vid temperaturförändringar. För att kunna kompensera för axiella förändringar skall längdutvidgningskompensatorer i Z eller U form med tillräcklig längd byggas in i systemet. Man skiljer mellan två upphängningsmetoder för rörledningar: Fasta punkter som är fast förbundna med komponenten Glidande punkter som ger möjlighet för rörledningens axialutvidgning Generella regler för montage: Torsionspänningar till följd av längdutvidgning skall undvikas Rörledningar utan riktningsförändring skall bara ha en fast punkt Fästpunkten på långa rörledningar skall placeras i mitten så att utvidgning är möjlig i två riktningar Fasta punkter får inte placeras på en koppling Glidande punkter skall placeras så att dom inte oavsiktligt blir till fasta punkter Med hjälpa av diagrammen på nästa sida kan kompensatorernas längd beräknas.

56 56 Kompositrörssystem L L F GL GL L BS GL Z-expansionsutjämning: Placering av fasta punkter (FP) och glidande punkter (GP). L L F GL GL F L BS L BS F U-expansionsutjämning: För kompensation av längdutvidgning L BS = nödvändig längd på kompensationsstycket.

57 Kompositrörssystem 57 Exempel: Raxofix Alupex rör Information: Temperaturskillnad Δϑ = 50 K; rörlängd L = 8 m; rör dia = 20 mm. Uträkning: Längd på kompensationsenhet L BS Beräkning: Börja på vänstra illustrationen i diagrammet nedanför: från 50K temperaturskillnad på X axeln upp till linjen för en rörlängd på 8 meter Skärningspunkten förbinds vågrätt med högra diagrammet till skäringspunkten på kurvan för rördiameter 20 mm Lösning: Avläs värdet på X axeln: L BS = 480 mm. Raxofix-PE-Xc/AI/PE-Xc rör längdutvidgning Längdförändring l [mm] Rörlängd L [m] Längdförändring l [mm] Temperaturskillnad ϑ [K] Längd på kompensationsenhet L BS [mm]

58 58 Kompositrörssystem Kapning och montering av Alupex Kompositrör och Raxofixkopplingar För installationen rekommenderar vi Viega originalverktyg - såg eller vinkelslip skall inte användas. Kapning av rör: mm Rörsax med kniv för skyddsrör, modell mm med röravskärare, modell 2191 eller samma typ reservskärtrissa, modell Rörsax. Röravskärare. Kniv för skyddsrör.

59 Kompositrörssystem 59 För presskopplingen skall Raxofix pressbackar för Alupexsystem användas tillsammans med pressmaskiner med tillräcklig presskraft. Rekommenderade Viega pressmaskiner: Type 2 PT 3 EH PT 3 AH Pressgun Picco Pressgun 4 E och 4 B Pressgun 5 Minimumavstånd böj/ koppling: Typ av pressmaskin Pressgun Picco [mm] ø d a a b a b Minimumavstånd böj och T-rör: Typ av pressmaskin Pressgun Picco [mm] ø d a a b a b

60 60 Kompositrörssystem Monteringsavstånd Vid montering bör ett rörbockningsverktyg med skyddsinlägg användas.följande monteringsavstånd skall användas. Maximalt monteringsavstånd för Raxofix rör: Vågrätt d a x väggtjocklek [mm] 16 x 2,2 20 x 2,8 PE-Xc / Al / PE-Xc-rør [m] Lodrätt PE-Xc / Al / PE-Xc-rör [m] 1,00 1,30 25 x 2,7 1,50 1,95 32 x 3,2 2,00 2,60 40 x 3,5 50 x 4,0 2,50 3,25 63 x 4,5

61 Kompositrörssystem 61 Viega Raxofix Obegränsad flexibilitet. Med ett komplett sortiment av kopplingar för dricksvatten och värmeinstallationer passar Raxofix alla anslutningar.

62 62 Kompositrörssystem Combi PB rörsystem Viega Combi PB rör är genomtänkt och ekonomiskt, tack vare snabb montering. Combi PB rör har upp till 52% större invändig diameter än ett traditionellt 15 mm Pex-rör, vilket ger ett högre flöde vid mindre rördimensioner, jämfört med motsvarande rör på marknaden. Kopplingsboxen har en invändigt monterad rödgodskoppling av högsta kvalitet, som kännetecknar Viegas korrosionssäkra system. Kopplingen har ett mycket lågt Z-värde som ger ett lågt tryckfall. Detta gör att man kan välja mindre dimensioner på rören vilket ger en stor resursbesparing. Viega Combi PB rör med syrespärr kan fås i olika utföranden; Med eller utan skyddsrör och med 9 mm ljuddämpande isolering. Detta ger rätt lösning till varje montagesituation - både till dricksvatteninstallationer och värmeinstallationer. Fördelar: Mycket flexibelt polybuten rör Korrosionssäkra strömningsoptimerade kopplingar i rödgods ger lågt Zeta-värde och lägre tryckfall Väggbox med förmonterad provtryckningspropp Verktygslös montering av väggbox Godkänt enligt NT vvs 129 Hög knäckresistens

63 Kompositrörssystem 63 Combi PB rör är flexibla och med syrespärr Teknisk data: Kompositrör, grått Hög resistens mot mekanisk, termisk och kemisk belastning Ingen smakpåverkan på dricksvattnet Brandklass: B2 enligt DIN 4102 och E enligt EN Teknisk data: Nominell rörstorlek [mm] 16 x 1,8 Invändig diameter [mm] 12,4 Vikt, rör utan vatten [g/ m] 97,6 Vikt, rör med vatten [g/ m] 203,6 Rörvolym [l/ m] 0,121 Minsta bockningsradie x d a 5,0 Värmeledningsförmåga [W/ mk] 0,35 Genomsnittlig längdutvidgning [mm/ mk] 0,17 Rörojämnhet [mm] 0,0015 Syrespärr EVOH

64 64 Kompositrörssystem Montering av väggbox och pushkoppling Röret kapas med rörsaxen. Byt ut slitna skärblad. Skyddsröret kapas med avskäraren för skyddsrör. Kontrollera att röret inte är skadat. Montering av pushkoppling: Markera insticksdjupet tydligt.

65 Kompositrörssystem 65 Montering Push koppling - Skjut in röret och kontrollera det markerade insticksdjupet. Montering väggbox - Markera insticksdjupet tydligt. Montering väggbox - Skjut in röret till markeringen och kontrollera instickdjupet. Montering väggbox - Skjut in skyddsröret helt igenom packningen vid botten på väggboxen - Kontrollera att packningen sitter korrekt.

66 66 Pressverktyg och tillbehör Pressverktyg och tillbehör Pressmaskiner Pressgun 5 kan användas både vid nätdrift och batteri. Vid batteridrift används den nya Lithium-ion-batteridrift, som ger en kapacitet på 18V/2 Ah. Egenskaper för Pressgun 5: För alla storlekar på presskopplingar mm Optimal hantering med ergonomisk pistolform för enhandsbetjäning 180 grader vridbart huvud Automatisk tillbakagång Pressgun 5 med nätdrift väger endast 3,5 kg (utan pressback) Pressgun 5 med batteridrift väger endast 3,2 kg (utan pressback) Låga drifts och servicekostnader Service först efter pressningar (maskinen larmar efter pressningar) Pressgun Picco är den minsta och lättaste av Viegas pressmaskiner, vilket gör det möjligt att arbeta även där det är trångt. Picco maskinens pressbackar är speciellt konstruerade med tanke på viktbesparing och åtkomlighet och är därför inte kompatibla med Viegas andra pressmaskiner.

67 Pressverktyg och tillbehör 67 Egenskaper för Pressgun Picco: För pressning av kopplingar i Koppar, Rostfritt och Elförzinkat 12 till 35 mm För pressning av kopplingar till kompositrör i storlek 12 till 40 mm Ergonomiskt utformad för optimal hantering med enhandsbetjäning Viktreducerad till 2,5 kg utan pressback 180 grader vridbart huvud Bultsäkring Låga service och driftskostnader Service först efter pressningar (maskinen larmar efter pressningar) Användningsområden Viega pressmaskiner Viegas presskopplingssystems funktionssäkerhet är först och främst avhängigt av att de pressmaskiner och pressbackar som används är i perfekt skick. Den detaljerade bruksanvisningen som följer med vid köp av pressverktyg skall följas. Vid hyra, lån eller överlåtelse skall all produktinformation medskickas. Pressmaskinerna kan användas vid omgivningstemperatur från -5 grader till +40 grader Celsius. Pressbackar och presslingor Metallsystem: Pressverktyg 12 till 54 mm kan fås som pressbackar eller presslingor - Pressbackar med V-profil skall användas, annars gäller inte garantin - Från mm finns endast presslingor - Presslingorna är märkesberoende. Viegas presslingor mm passar bara till Viegas presskopplingar - Megapress har separata pressbackar och presslingor Kompositsystem: Pressverktyg från 16 till 63 fås som pressbackar och presslingor

68 68 Pressverktyg och tillbehör Installationssystemer i metal 3. oplag Kompabilitet Kompatibilitet Presseværktøjssæt Pressverktygsset Pressbackar Presbakker Presslingor Presringe Preskæder Produktbeteckning Produktbetegnelse SOM SOM PT2 SOM SOM Model- Modell/artikelnummer / / / / Mått Mål [mm] Bultdiameter Bolte -Ø [mm] , 14 / Pressgun 5 med med strømforsyning nätdrift Pressgun 5 med Med batteridrift Pressgun Picco Pressgun 4E Pressgun 4B Systemer Profipress / G Seapress Prestabo Sanpress Inox / G Sanpress 220

69 5 Værktøjssystemer Pressverktyg och Systembeskrivelse tillbehör 69 1 / 3 SOM/M Picco Z1 Z2 PT M / / / / XL / XL / ,0 / ,1 108,0 64,0 108, Kan Utgått ikke leveres mere! Endast Kun stør- storlek 42 relse 42 Endast Kun stør- storlek 42 relse 42 Endast Kun stør- storlek 42 relse 42 Endast Kun stør- storlek 42 relse 42 Profipress / G Seapress Prestabo Sanpress Inox / G Sanpress Prestabo XL Sanpress Inox / XL Sanpress Inox G / XL Profipress XL (bara (kun presfittings presskopplingar af kobber) av koppar) Seapress XL 221
