Monteringstillbehör för solenergi. Vi håller solen! Vi erbjuder underkonstruktion till solmoduler och även montage.

Transkript

1 Monteringstillbehör för solenergi. Vi håller solen! Vi erbjuder underkonstruktion till solmoduler och även montage.

2 MAPAB erbjuder innovativa och framför allt enkla lösningar av hög kvalitet för montering av solmoduler. Vi kan erbjuda aluminiumprofiler och montageartiklar skräddarsydda efter era behov. Systemet är utvecklat i Sverige och passar till både solpaneler och solfångare. MAPAB har en egenutvecklad stabil konstruktion av aluminiumprofiler. Enkel montering som spar tid och pengar. Vi tillverkar underkonstruktion till tak med ytskikt av tegel, betong, plåt, papp och platta tak, fasadlösningar, panelbord för montering på mark, takställ mm. Varje objekt skräddarsys efter kundens önskemål och behov. Mapab erbjuder även montage, kontakta oss för mer info. I våra lokaler i Mullsjö kapar, bearbetar och packar vi färdiga paket till respektive objekt, vilket medför ett enkelt och smidigt montage. Våra produkter är enligt DIN 1055 statiskt beräknade av ett institut i Oldenburg. Certifiering enligt TÜV MAPAB Solar AB Telefon: Falköpingsvägen 56 info@mapab.se Mullsjö Webb:

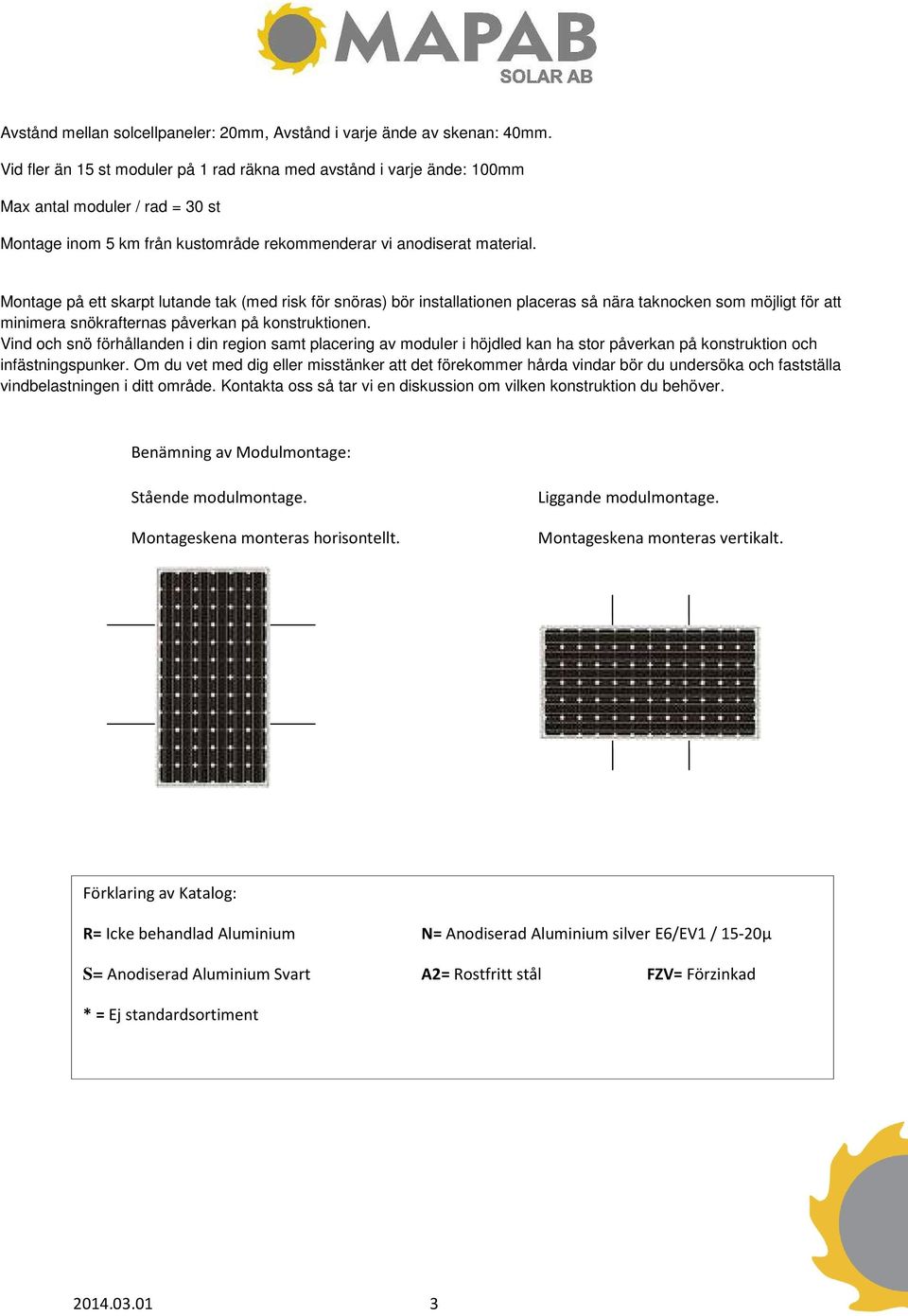

3 Avstånd mellan solcellpaneler: 20mm, Avstånd i varje ände av skenan: 40mm. Vid fler än 15 st moduler på 1 rad räkna med avstånd i varje ände: 100mm Max antal moduler / rad = 30 st Montage inom 5 km från kustområde rekommenderar vi anodiserat material. Montage på ett skarpt lutande tak (med risk för snöras) bör installationen placeras så nära taknocken som möjligt för att minimera snökrafternas påverkan på konstruktionen. Vind och snö förhållanden i din region samt placering av moduler i höjdled kan ha stor påverkan på konstruktion och infästningspunker. Om du vet med dig eller misstänker att det förekommer hårda vindar bör du undersöka och fastställa vindbelastningen i ditt område. Kontakta oss så tar vi en diskussion om vilken konstruktion du behöver. Benämning av Modulmontage: Stående modulmontage. Montageskena monteras horisontellt. Liggande modulmontage. Montageskena monteras vertikalt. Förklaring av Katalog: R= Icke behandlad Aluminium N= Anodiserad Aluminium silver E6/EV1 / 15-20µ S= Anodiserad Aluminium Svart A2= Rostfritt stål FZV= Förzinkad * = Ej standardsortiment

4 Montageskena. Bild Beskrivning Info R Montageskena 2 spår 40x40 mm M8 Spårmutter / M10 Bult N Naturanodiserad R Montageskena 40x40 mm 2 spår med skruvkanal på sida M8 Spårmutter N Naturanodiserad R Montageskena 80x40 mm M8 Spårmutter / M10 Bult N Naturanodiserad Längd: mm Andra längder efter förfrågan Cc 1200mm mellan infästningspunkter Vikt/m= 0,8 kg Längd: mm Andra längder efter förfrågan. Cc 1200mm mellan infästningspunkter Vikt/m= 0,85 kg Längd: mm Andra längder efter förfrågan. Cc 2400mm mellan infästningspunkter Vikt/m= 1,06kg R Montageskena 80x40 mm 2 spår M8 Spårmutter/skruvkanal från sida N Naturanodiserad Längd: mm Andra längder efter förfrågan. Cc 1200mm mellan infästningspunkter Vikt/m= 1,2 kg R Montageskena 1-spår M8 Spårmutter N Naturanodiserad Längd: mm Andra längder efter förfrågan Vikt/m= 1,17 kg

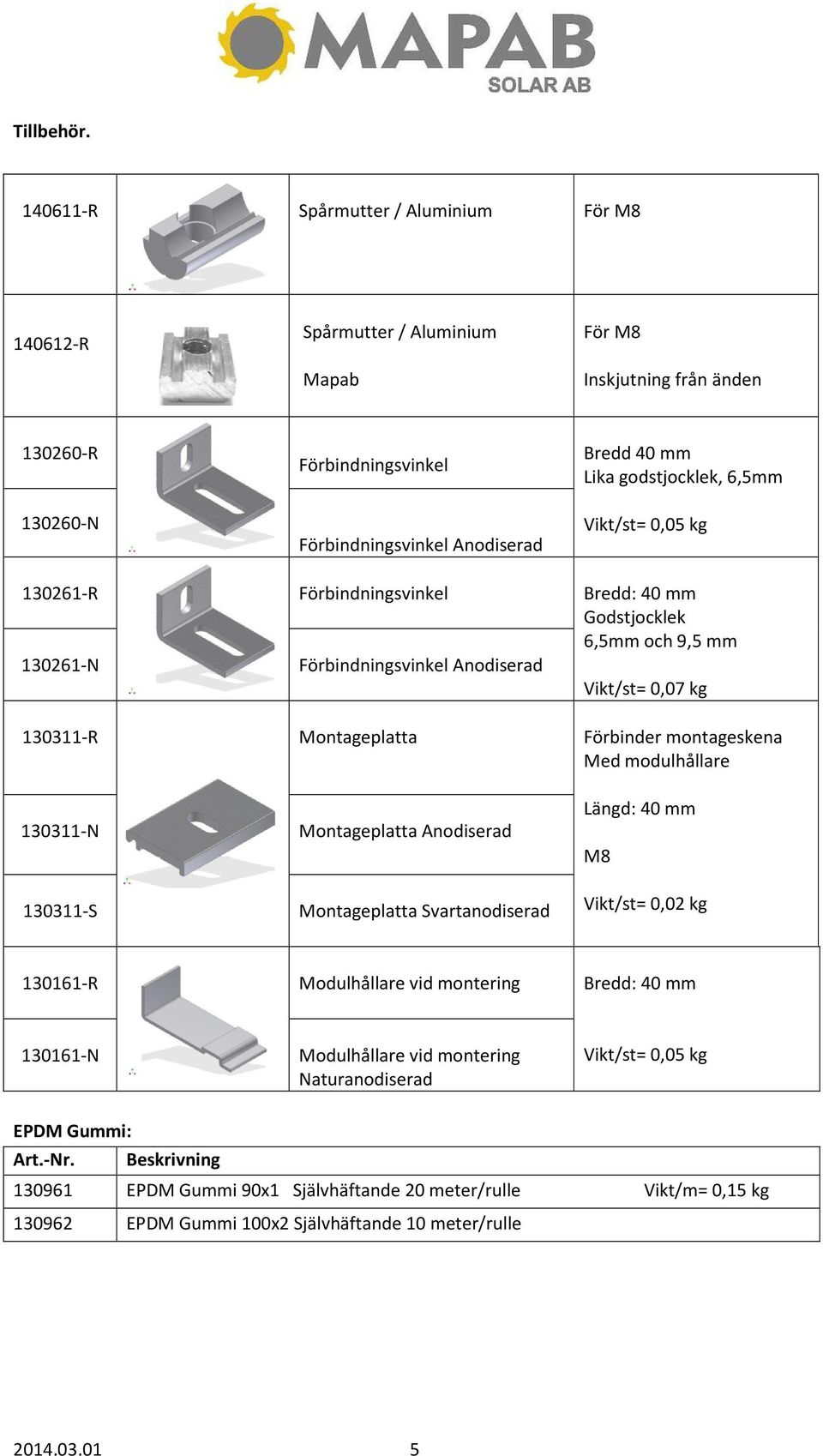

5 Tillbehör R Spårmutter / Aluminium För M R Spårmutter / Aluminium Mapab För M8 Inskjutning från änden R N Förbindningsvinkel Förbindningsvinkel Anodiserad Bredd 40 mm Lika godstjocklek, 6,5mm Vikt/st= 0,05 kg R N Förbindningsvinkel Förbindningsvinkel Anodiserad Bredd: 40 mm Godstjocklek 6,5mm och 9,5 mm Vikt/st= 0,07 kg R Montageplatta Förbinder montageskena Med modulhållare N Montageplatta Anodiserad S Montageplatta Svartanodiserad Längd: 40 mm M8 Vikt/st= 0,02 kg R Modulhållare vid montering Bredd: 40 mm N Modulhållare vid montering Naturanodiserad Vikt/st= 0,05 kg EPDM Gummi: Beskrivning EPDM Gummi 90x1 Självhäftande 20 meter/rulle Vikt/m= 0,15 kg EPDM Gummi 100x2 Självhäftande 10 meter/rulle

6 Profilförbindare. Bild Beskrivning Info R Profilförbindare Längd: 200x35x5mm Vikt/st= 0,09 kg R Profilförbindare för M8 Mått: 200x40x5 mm N Profilförbindare för M8 Naturanodiserad Vikt/st= 0,54 kg R Profilförbindare för M10 Mått: 200x40x5 mm N Profilförbindare för M10 Naturanodiserad Vikt/st=0,54 kg R Profilförbindare vinkel Mått: 200x35x35x4 mm Vikt/st=0,71 kg Profilförbindare X X X X X X X X X X Fäste för papptak fzv Fäste för papptak Galvaniserad CC 1200mm Mapab rekommenderar att erfaren takpappläggare monterar Fäste för papptak Fäste för Falsad Plåt tak A Falsklämma Rostfri Montering på fals.plåttak CC mm R Falsklämma Mapab. Aluminium Montering på fals.plåttak Cc mm

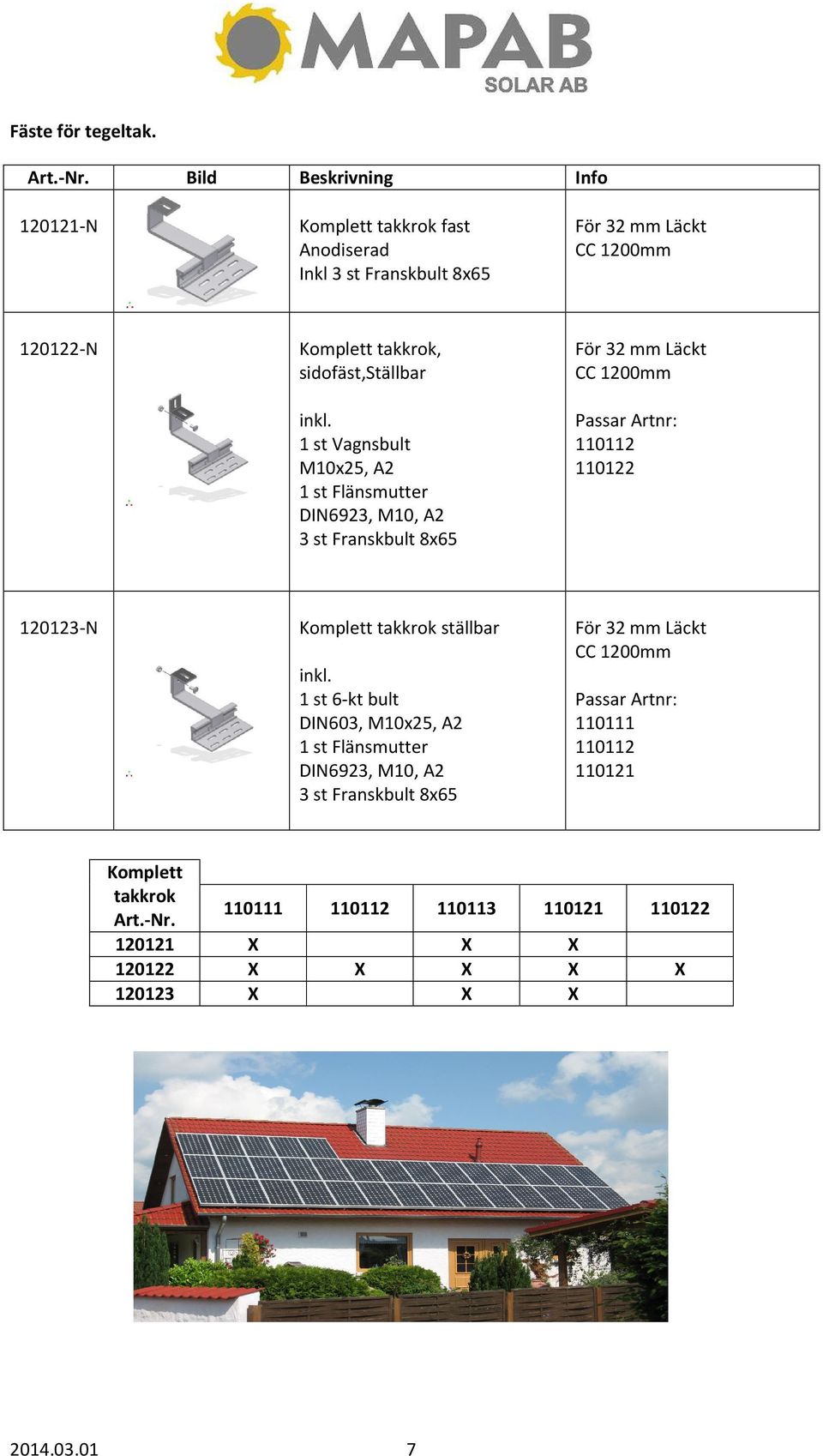

7 Fäste för tegeltak. Bild Beskrivning Info N Komplett takkrok fast Anodiserad Inkl 3 st Franskbult 8x65 För 32 mm Läckt CC 1200mm N Komplett takkrok, sidofäst,ställbar inkl. 1 st Vagnsbult M10x25, A2 1 st Flänsmutter DIN6923, M10, A2 3 st Franskbult 8x65 För 32 mm Läckt CC 1200mm Passar Artnr: N Komplett takkrok ställbar inkl. 1 st 6-kt bult DIN603, M10x25, A2 1 st Flänsmutter DIN6923, M10, A2 3 st Franskbult 8x65 För 32 mm Läckt CC 1200mm Passar Artnr: Komplett takkrok X X X X X X X X X X X

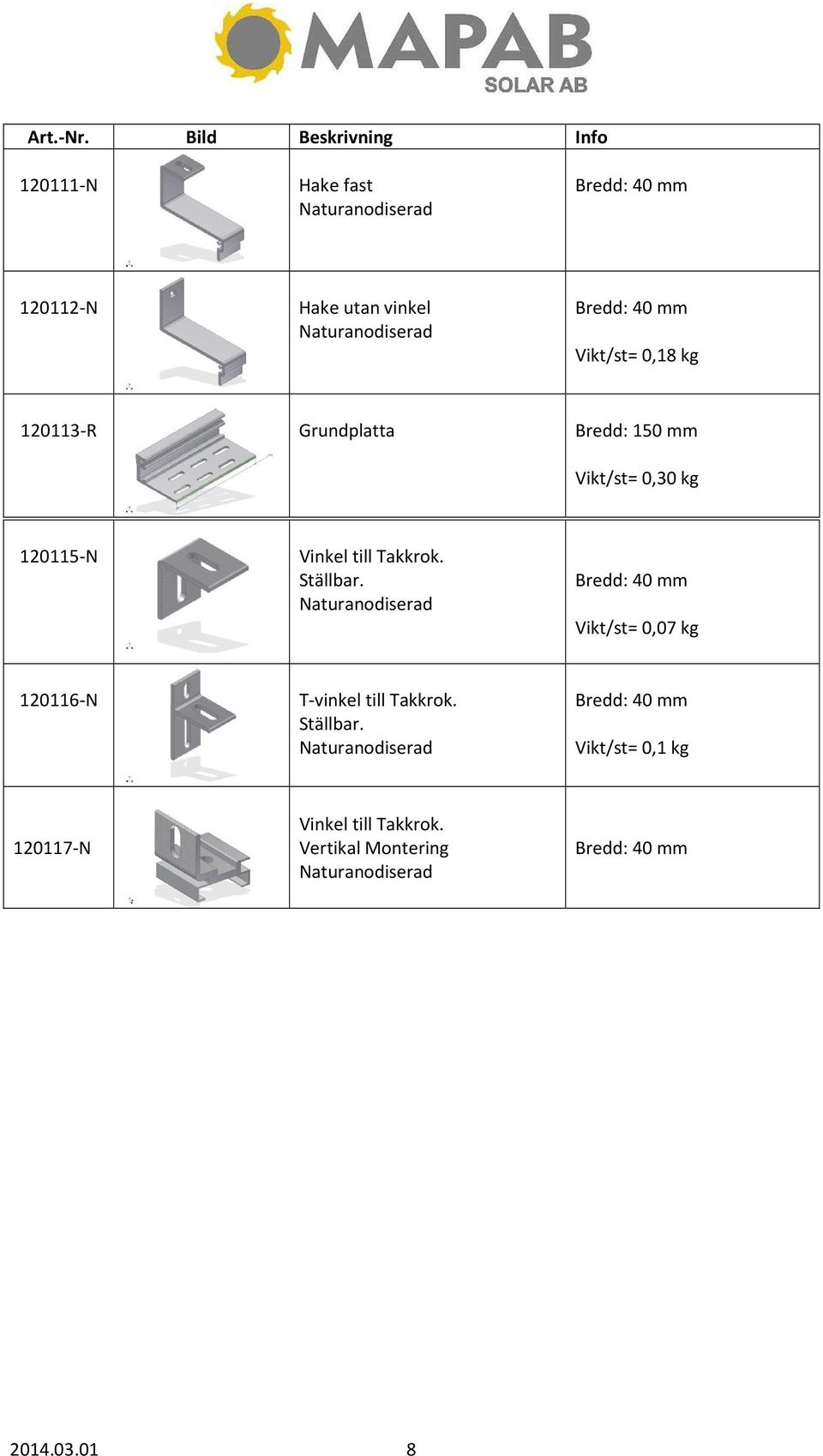

8 Bild Beskrivning Info N Hake fast Naturanodiserad Bredd: 40 mm N Hake utan vinkel Naturanodiserad Bredd: 40 mm Vikt/st= 0,18 kg R Grundplatta Bredd: 150 mm Vikt/st= 0,30 kg N Vinkel till Takkrok. Ställbar. Naturanodiserad Bredd: 40 mm Vikt/st= 0,07 kg N T-vinkel till Takkrok. Ställbar. Naturanodiserad Bredd: 40 mm Vikt/st= 0,1 kg N Vinkel till Takkrok. Vertikal Montering Naturanodiserad Bredd: 40 mm

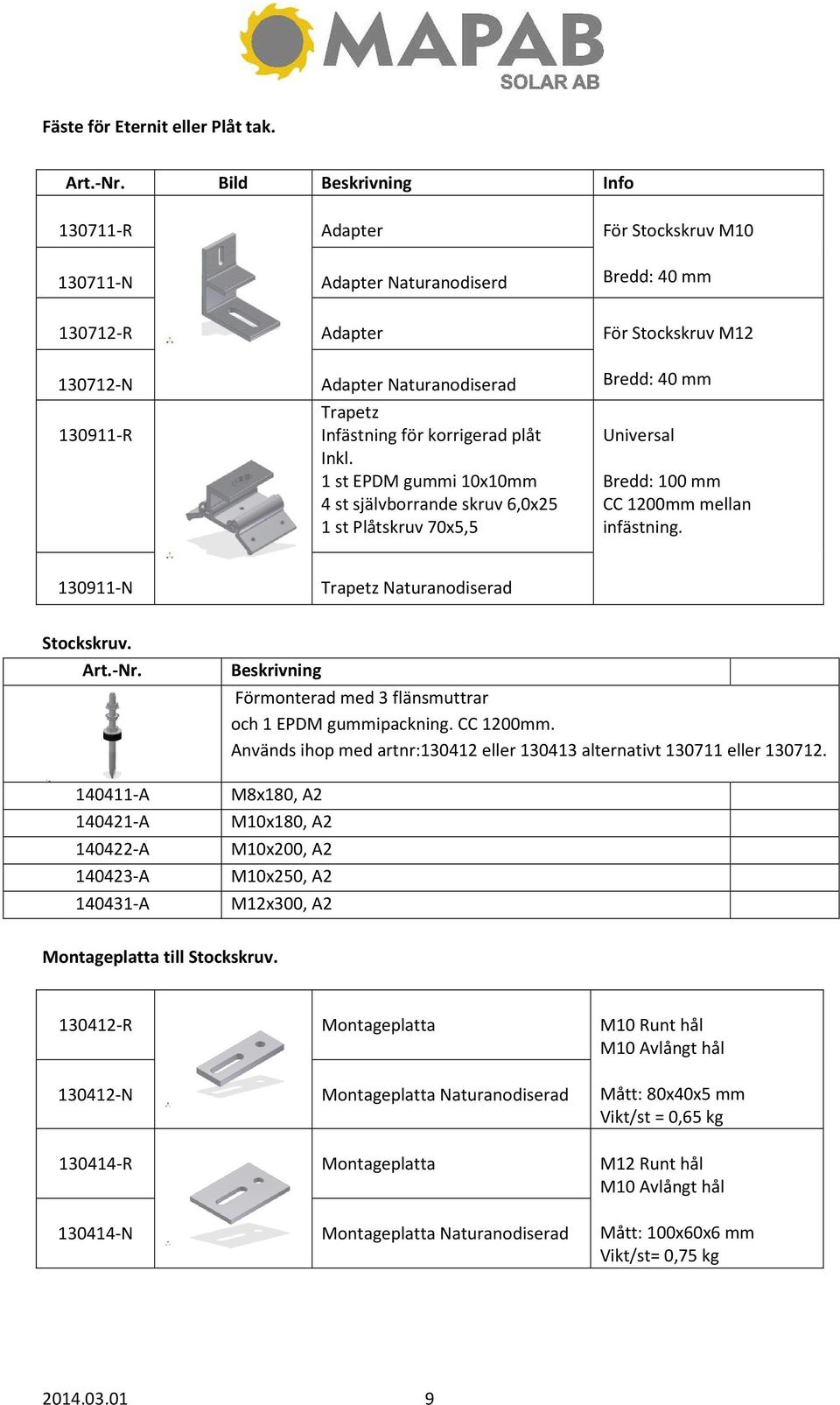

9 Fäste för Eternit eller Plåt tak. Bild Beskrivning Info R Adapter För Stockskruv M N Adapter Naturanodiserd Bredd: 40 mm R Adapter För Stockskruv M N Adapter Naturanodiserad R Trapetz Infästning för korrigerad plåt Inkl. 1 st EPDM gummi 10x10mm 4 st självborrande skruv 6,0x25 1 st Plåtskruv 70x5,5 Bredd: 40 mm Universal Bredd: 100 mm CC 1200mm mellan infästning N Trapetz Naturanodiserad Stockskruv. Beskrivning Förmonterad med 3 flänsmuttrar och 1 EPDM gummipackning. CC 1200mm. Används ihop med artnr: eller alternativt eller A M8x180, A A M10x180, A A M10x200, A A M10x250, A A M12x300, A2 Montageplatta till Stockskruv R Montageplatta M10 Runt hål M10 Avlångt hål N Montageplatta Naturanodiserad Mått: 80x40x5 mm Vikt/st = 0,65 kg R Montageplatta M12 Runt hål M10 Avlångt hål N Montageplatta Naturanodiserad Mått: 100x60x6 mm Vikt/st= 0,75 kg

10 Modulklämma. Bild Beskrivning Info R Mittklämma Längd: 50mm R Mittklämma Längd: 70 mm N Mittklämma Natur anodiserad Vikt/st= 0,04 kg S Mittklämma Svart anodiserad R Klämmplatta Mått: 26x50x4 mm N Klämmplatta Naturanodiserad S Klämmplatta Svartanodiserad För M8 Vikt/st= 0,07 kg R Ändklämma Längd: 70 mm N Ändklämma Naturanodiserad Ange modultjocklek vid beställning S Ändklämma Svartanodiserad Vikt/st= 0,04 kg Tunnskikt R Mittklämma, Tunnskikt Längd: 70 mm N Mittklämma Tunnskikt Anodiserad 6-10 mm Modultjocklek Vikt/st= 0,1 kg R Ändklämma, Tunnskiktmodul Längd: 70 mm N Ändklämma Tunnskiktmodul Naturanodiserad 6-10 mm modultjocklek Vikt/st= 0,06 kg

11 Takställ och Suncatcher. Bild Beskrivning Info R Takställ fast grader. Vid beställning skall önskad gradvinkel anges. Ange vid beställning: Modulens mått. Stående eller liggande modul R Suncatcher-System Modul Stående Ange vid beställning. Modulens mått Stående modul R Suncatcher-System Modul liggande Ange vid beställning. Modulens mått Liggande modul Takställ fast Suncatcher Takställ skräddarsys till varje enskilt projekt. Suncatcher används med fördel till större flacka tak. Takställen förankras endast i fram och bakkant. Detta medför att ingen håltagning för infästning behöver utföras i ytskiktet. Kontakta oss för mer info

12 Sunpark. Beskrivning Info R Sunpark Rammstolpe Sunpark med C-Profil som rammas direkt i marken R Sunpark Jordskruv Sunpark med C-Profil för jordskruv R Sunpark Betongfundament Sunpark med C-Profil för betongfundament Sunpark kan byggas med max 2 rader/ bord. (Max 33 moduler/rad) Bra att ta reda på markförhållanden innan offertförfrågan

13 Fästelement. Insexbult: Beskrivning A DIN912 M8x14, A A DIN912 M8x16, A A DIN912 M8x18, A A DIN912 M8x20, A A DIN912 M8x22, A A DIN912 M8x25, A A DIN912 M8x30, A A DIN912 M8x35, A A DIN912 M8x40, A A DIN912 M8x45, A A DIN912 M8x50, A A DIN912 M8x55, A A DIN912 M8x60, A A DIN912 M8x65, A2 Användning av bricka för olika modultjocklekar till Mitt/ändklämma Modulhöjd Skruv Bricka mm DIN912 M8x30 X mm DIN912 M8x mm DIN912 M8x35 X mm DIN912 M8x mm DIN912 M8x40 X mm DIN912 M8x mm DIN912 M8x45 X mm DIN912 M8x mm DIN912 M8x50 X mm DIN912 M8x mm DIN912 M8x55 X mm DIN912 M8x

14 6-Kt.Bult: Beskrivning A DIN933 M8x16, A A DIN933 M8x20, A A DIN933 M8x25, A A DIN933 M10x20, A A DIN933 M10x25, A A DIN933 M10x30, A A DIN933 M10x35, A A DIN933 M16x30 A2 Vagnsbult: Beskrivning A DIN603 M10x25 A2 Franskskruv: Beskrivning A DIN571 8x60, A A DIN571 8x80, A A DIN571 8x100, A fzv fzv fzv fzv DIN571 8x80, fzv DIN571 8x100, fzv DIN571 8x60, fzv DIN571 8x65, fzv Farmarskruv / Självborrande skruv: Beskrivning A DIN7504 5,5x19, A A DIN7504 5,5x25, A A DIN7504 5,5x70 A

15 Flänsmutter: Beskrivning A DIN6923 för M8, A A DIN6923 för M10, A A DIN6923 för M12, A2 Mutter: Beskrivning A DIN934 6-Kt.Mutter för M8, A A DIN934 6-Kt. Mutter för M10, A A DIN934 6-Kt. Mutter för M12, A A DIN 9346-kt Mutter för M16 Säkerhets- / Underläggsbrickor: Beskrivning A DIN9250 Säkerhetsbricka 8,4mm för M8, A A DIN125 Underläggsbricka 8,4mm för M8, A

16 Taktyper för olika infästningar. Taktegel: CC1200mm mellan takkrokar med 40mm skena Artnr: N N N Korrugerad plåt: CC1200mm mellan stockskruv med 40mm skena Art nr: ,140422,140423, Här kan även montageskena artnr användas, kontakta oss För mer info. Plegel: CC1200mm mellan stockskruv med 40mm skena Art nr: Falsat tak: CC mm mellan falsklämma med 40mm skena Art nr: A Papptak: CC 1200mm mellan pappfäste med 40 cm skena Art nr:

17 Vid övriga taktyper vänligen kontakta oss för konsultation. Försäljnings och leveransvillkor 1. Allmänna villkor Följande allmänna bestämmelser gäller under förutsättning att annat skriftligt avtal inte finns. 2. Ingående av avtal Alla leveranser och erbjudanden från Säljaren sker uteslutande på grundval av dessa villkor. Andra villkor gäller bara om de accepterade av Säljaren i skriftlig form. Detta gäller också i det fall Köparen bekräftar ett erbjudande från Säljaren och hänvisar till egna affärs- och inköpsvillkor. Om inte andra tidsramar avtalats gäller erbjudandena från Säljaren i en månad med början från datumet för erbjudandet. Om beställningen avviker från erbjudandet gäller inte erbjudandet. 3. Priser Prislistor avser bruttopris, fritt levererat från lager eller fabrik, och är exklusive moms. Förbehåll: vid ändrade marknadsförhållanden, prishöjningar eller valutasvängningar kan prisanpassningar genomföras när som helst, utan förvarning. Vid efterbeställningar är Säljaren inte bunden till de priser som gällde vid tidigare beställningar. 4. Leveransvillkor Om inget annat överenskommet finns väljer Säljaren lämpligt utskickssätt. Från och med lastningen av produkterna i lagret/fabriken Övergår ansvaret till beställaren. Transporten sker på beställarens ansvar. Kostnaderna för Transporten belastas beställaren. Transporter till privatperson tillkommer en extra avgift på fraktkostnaden. Till andra länder om inget annat avtal finns levererar Säljaren lager gods till andra länder oförtullat och utan avgifter. 5. Leveranstid Leveransdatum är bara bindande för Säljaren vid uttrycklig skriftlig bekräftelse. Ersättningsansvar vid försenad leverans är uteslutet, om inte Säljaren avsiktligen eller på grund av grov oaktsamhet har avtalat orealistiska leveranstid och avsiktligen eller på grund av grov oaktsamhet inte efterlever dessa. I sådana fall begränsas ansvaret till den omedelbara skada som är en konsekvens av förseningen. Förlorad inkomst, skador på grund av avbrott i produktionen och kostnader eller utgifter för inköp av varor som inte levererats täcks inte in. Leveranstid avser den tidpunkt då varorna lämnar fabriken/lagret. 6. Oförutsedda leveransproblem Oförutsedda händelser som arbetskonflikt eller motsvarande händelser (force majeure) som ligger utanför Säljarens och underleverantörernas kontroll fritar Säljaren från sin leveransförpliktelse, delvis eller fullständigt. I sådana fall är alla typer av ersättningskrav uteslutna. 7. Betalningsvillkor Betalning av faktura skall vara Säljaren tillhanda senast 30 dagar efter faktura datum. Vid försenad betalning utgår dröjsmålsränta med 9,5 %. Vid Specialbeställning krävs handpenning 30-75% av ordervärde. 8. Egendomsrätt Säljaren har egendomsrätt till de sålda varorna intill köpesumman med tillägg av ränta och omkostnader i sin helhet är betalda. Accept räknas inte som betalning innan den är helt infriad. 9. Reklamation Köparen är skyldig att omgående kontrollera varan när den levereras och uppenbara fel skall omedelbart skriftligen rapporteras till Säljaren. Om Köparen försummar att göra så räknas varan som accepterad om det inte rör sig om ett dolt fel som inte gick att upptäcka vid första kontrollen. Ett sådant dolt fel ska rapporteras så snart det upptäcks. Säljarens ansvar omfattar bara leverans av nytt felfritt material. Reklamationstiden vid fel är ett år och gäller från och med det datum varorna levererades. 10. Specialtillverkade produkter Levererade produkter återtas ej. Vid annullering av order debiteras omkostnaderna som uppkommit vid beställningen. 11. Emballage Om inte annat överenskommet finns utser säljaren lämplig emballageform. 12. Retur Returer skall godkännas av Säljaren. Frakten betalas av Köparen. 13. Dokumentation Mått, textinformation och illustrationer i dokument av alla slag från Säljaren är oförpliktande. Vid framställning av kundspecifika produkter görs en eventuell uppteckning av Säljarens förpliktande. 14. Produktansvar Krav i samband med produktansvar är uteslutet, om och i den mån det är förenligt med gällande lagstiftning. Om Säljaren likväl ställs inför krav från en tredje part är köparen förpliktad att hålla Säljaren skadeslösa gentemot sådana krav. 15. Eftertryck - kopior Eftertryck och kopior av alla slag - också i utdrag och så vidare är bara tillåtet med skriftlig tillåtelse från MAPAB. 16. Tvister Tvist mellan Säljare och Köpare ska, om Säljaren väljer, avgöras av domstol eller skiljenämnd enligt Svensk lag. 17. Salvatorisk klausul Om en eller flera klausuler i detta avtal blir förbjudna, ogiltiga eller omöjliga att upprätthålla i en jurisdiktion vid innevarande tidpunkt eller vid ett senare tillfälle påverkar inte detta giltigheten hos de andra bestämmelserna. I sådana fall kompletteras den ogiltiga klausulen av parterna så den förblir så lik den ogiltiga bestämmelsen som möjligt

18 Garantibevis och garantivillkor Omfattning. Omfattar underkonstruktioner artikelserie: med undantag av artiklnr: ,130962, och Tio års garanti. Garantin omfattar material- eller tillverkningsfel som påverkar underkonstruktionens funktion. Övriga produkter Två års garanti. Garantin omfattar material- eller tillverkningsfel. Garantivillkor I samband med upptäckt av fel ska slutkund utan dröjsmål kontakta återförsäljare/installatör för att påtala felet. Återförsäljare/installatör ska i sin tur kontakta MAPAB för att beskriva problemet. Reklamation till MAPAB skall av återförsäljare/installatör göras omgående och skriftligen med dokumentation av det som misstänks vara felaktigt. Kopia på köpbevis och eventuellt besiktningsprotokoll ska bifogas skriftlig reklamation. Besiktning som utförs av återförsäljare eller representant från MAPAB i samband med reklamation debiteras kunden om inga felaktigheter som omfattas av garantin finns. Garantin omfattar normalt bruk för produktens avsedda användningsområde. Exempel som garantin ej omfattar: o produkt som inte sköts enligt service- och skötselanvisningar o produkt som inte är monterad och installerad enligt anvisningar o inre eller yttre påverkan som produkten inte är avsedd för o feldimensionerade anläggningar o naturkatastrofer (täcks ofta av hemförsäkring, se information nedan) Eventuella rese-, frakt- och emballagekostnader i samband med reklamation bekostas av kunden. Garanti räknas från det datum produkterna levererades från MAPAB. Ersättningsprodukter MAPAB reparerar eller ersätter felaktiga produkter med exakt lika produkter så långt det är möjligt. Eftersom våra garantier sträcker sig över en lång tidsperiod kan vi dock inte lova att produkten är exakt lika i utförandet. I de fall det inte är möjligt ersätter vi med så likvärdig produkt som möjligt
