DH551C/DH550C/DL550C Dubbelsidig bildskärm Användarhandbok

Transkript

1 DH551C/DH550C/DL550C Dubbelsidig bildskärm Användarhandbok

2 Friskrivningsklausul BenQ Corporation ger inga uttryckta eller underförstådda garantier avseende innehållet i detta dokument. Dessutom förbehåller sig BenQ Corporation rätten att vid varje given tidpunkt revidera denna publikation och göra ändringar i innehållet utan någon skyldighet att meddela någon om en sådan revidering eller ändring. Copyright Copyright 2015 BenQ Corporation. Med ensamrätt. Ingen del av denna publikation får reproduceras, spridas, skrivas av, lagras i ett inhämtningssystem eller översättas till något annat språk eller datorspråk, i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller på annat sätt, utan föregående skriftligt tillstånd från BenQ Corporation.

3 Innehåll Innehåll 3 Friskrivningsklausul... 2 Copyright... 2 Viktiga säkerhetsanvisningar... 4 Förebyggande säkerhetsåtgärder och underhåll... 4 Användning... 6 Förpackningens innehåll... 9 Uppackning... 9 Packlista Översikt Konfigurera bildskärmen Ta bort nederdelen Placera den dubbelsidiga bildskärmen i nederdelen Ansluta LVDS och 24 V Sätta tillbaka panelerna på nederdelen Öppna användarluckan för att komma åt HDMI-ingången och ingången för nätsladden Installation av fullstort ställ Använda fjärrkontrollen OSD-meny Felsökning Specifikationer Produktens mått /14/15

4 4 Viktiga säkerhetsanvisningar Viktiga säkerhetsanvisningar Förebyggande säkerhetsåtgärder och underhåll Användning av andra kontrollmekanismer, justeringar eller tillvägagångssätt än de som anges i denna dokumentation medför risk för att utsättas för elektrisk stöt, elektriska risker och/eller mekaniska risker. Läs och följ dessa anvisningar när du ansluter och använder bildskärmen: Drift Placera bildskärmen skyddat från direkt solljus och på avstånd från spisar eller andra värmekällor. Ta bort alla föremål som skulle kunna falla in genom ventilationsöppningarna i nätaggregatslådan eller blockera avkylningen av elektroniken i bildskärmen. Blockera inte ventilationsöppningarna i nätaggregatslådan. Se till att nätsladdens kontaktdon och eluttaget är lättåtkomliga när du väljer en plats för bildskärmen. När du har stängt av bildskärmen genom att dra ur nätsladden måste du vänta i 6 sekunder eller längre innan du ansluter nätsladden igen för normal drift. Använd alltid en nätsladd som är godkänd av BenQ. Om du blir av med nätsladden ska du kontakta ditt lokala servicecenter. Utsätt inte bildskärmen för kraftiga vibrationer eller stötar under drift. Slå inte till och tappa inte bildskärmen vid drift eller transport. Sörj för att anslutningen är jordad innan nätsladden ansluts till eluttaget. Och varje gång du ska koppla bort anslutningen till jord, gör då alltid detta efter att ha kopplat bort nätsladden från eluttaget. Underhåll Skydda bildskärmen från skador och utsätt inte bildskärmen för överdrivet tryck. Koppla ur bildskärmen från eluttaget om du inte ska använda den under en längre period. Koppla ur bildskärmen om du behöver rengöra den med en lätt fuktad tygduk. När skärmen är avstängd kan den torkas med en torr tygduk. Använd aldrig organiska lösningsmedel som t.ex. alkohol, eller ammoniakbaserade medel för att rengöra bildskärmen. För att undvika risk för stötar eller permanent skada på utrustningen, utsätt inte bildskärmen för damm, regn, vatten eller extremt fuktiga miljöer. Blir bildskärmen våt ska du så snart som möjligt torka den med en torr tygduk. Om vatten eller något annat ämne hamnar inuti bildskärmen ska du omedelbart stänga av strömmen och koppla ur nätsladden från eluttaget. Avlägsna sedan ämnet eller vattnet. Förvara eller använd inte bildskärmen i miljöer där den utsätts för hetta, direkt solljus eller extrem kyla.

5 Viktiga säkerhetsanvisningar 5 Läs och följ dessa anvisningar när du ansluter och använder bildskärmen Koppla ur bildskärmen från eluttaget om du inte ska använda den under en längre period. Koppla ur bildskärmen om du behöver rengöra den med en lätt fuktad tygduk. När skärmen är avstängd kan den torkas med en torr tygduk. Använd dock aldrig alkohol, lösningsmedel eller ammoniakbaserade vätskor. Placera bildskärmen skyddat från direkt solljus och på avstånd från spisar eller andra värmekällor. Ta bort alla föremål som skulle kunna falla in genom ventilationsöppningarna eller blockera avkylningen av elektroniken i bildskärmen. Blockera inte ventilationsöppningarna i nätaggregatslådan. Håll bildskärmen torr. För att undvika elektrisk stöt eller permanent skada ska du inte utsätta den för regn eller alltför mycket fukt. När du har stängt av bildskärmen genom att dra ur nätsladden måste du vänta i 6 sekunder eller längre innan du ansluter nätsladden eller DC-strömsladden igen för normal drift. Se till att nätsladdens kontaktdon och eluttaget är lättåtkomliga när du väljer en plats för bildskärmen. Kontakta en servicetekniker om bildskärmen inte fungerar normalt efter att du har följt anvisningarna i den här handboken.

6 6 Viktiga säkerhetsanvisningar Användning Förebyggande säkerhetsåtgärder för fjärrkontroll Fjärrkontrollens av/på-funktion fungerar bara när den är riktad mot bildskärmens framsida. Övriga funktioner fungerar på bägge sidor. Framsida Baksida Det finns en användarlucka på framsidan. Strömansluta enheten Installera bildskärmen nära eluttag för lättare åtkomst till strömkällan.

7 Viktiga säkerhetsanvisningar 7 Installation av IPC (industriell PC): Denna bildskärm innehåller en metallplatta som ska anslutas till din IPC. Skruvhålens relativa position visas nedan. Välj de skruvhål som passar. Mått på IPC-utrymmet: 270 x 181 x 26,5 mm skruvar (M3 x 6,5 mm) Ställ ned IPC I/O-gränssnittsenheten. 1. Ta först bort IPC:ns metallplåt.

8 8 Viktiga säkerhetsanvisningar 2. Ställ upp och säkra IPC:n på plats och sätt sedan tillbaka IPC:ns metallplåt med 4 skruvar (M3 x 6,5 mm). 3. Ställ upp och säkra IPC:n på plats (behöver inte sätta tillbaka IPC:ns metallplåt) med 4skruvar (M3 x 6,5 mm).

9 Förpackningens innehåll 9 Förpackningens innehåll Uppackning Produkten är förpackad i en kartong tillsammans med standardtillbehören. På grund av bildskärmens storlek och vikt rekommenderar vi att minst två personer flyttar den tillsammans. När du har öppnat kartongen ska du kontrollera att allt innehåll finns med och är i fullgott skick. Förpackning 1

10 10 Förpackningens innehåll Förpackning 2

11 Förpackningens innehåll 11 Packlista Dubbelsidig bildskärm x 1 Fjärrkontroll x 1 (Batteri: CR V) Nederdel x 1 Nätsladd x 1 Nyckel x 1 M4 x 8 mm skruv x 4 M5 x 30 mm skruv x 4 M6 x 20 mm skruv x 10 Fullstort ställ (inklusive hjul) HDMI-kabel x 2 M10 x 100 mm skruv x 4

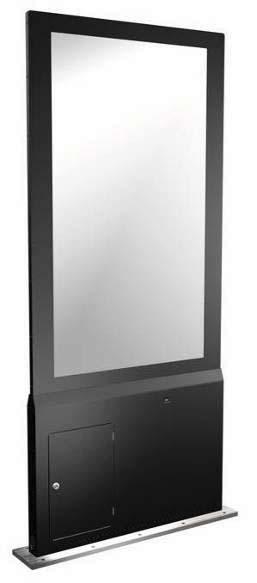

12 12 Förpackningens innehåll Översikt Bildskärmen uppifrån Bildskärmen framifrån Bildskärmen från sidan Bildskärmen bakifrån

13 Förpackningens innehåll Nr Namn Dubbelsidig bildskärm Bildskärmsenhet Dubbelsidig fjärrkontrollsensor Fot (med användarhål x 10) Användarlucka (med lås)

14 14 Konfigurera bildskärmen Konfigurera bildskärmen Ta bort nederdelen Ställ nederdelen på en plan yta och skruva ur de 20 skruvarna (M3 x 6 mm) för att ta bort panelerna.

15 Konfigurera bildskärmen 15 Placera den dubbelsidiga bildskärmen i nederdelen Anmärkning: Det finns en produktetikett på bildskärmens framsida. Försäkra dig om att den sidan är vänd framåt innan du placerar bildskärmen i nederdelen. Don t put your hand on the crossbar. Skruva fast bildskärmen i nederdelen med 2 (M5 x 30 mm) skruvar och 4 (M4 x 8 mm) skruvar.

16 16 Konfigurera bildskärmen Ansluta LVDS och 24 V LVDS Connector LVDS 24V LVDS 24V Connector 10pin 14pin 10pin 14pin

17 Sätta tillbaka panelerna på nederdelen Konfigurera bildskärmen 17 Sätt tillbaka panelerna på nederdelen med hjälp av 20 skruvar (M3 x 6 mm).

18 18 Konfigurera bildskärmen Öppna användarluckan för att komma åt HDMI-ingången och ingången för nätsladden Huvudsignalkälla är HDMI 1. Försäkra dig om att HDMI 1 är korrekt ansluten innan du ansluter HDMI 2. 1 HDMI 1 HDMI Front Side 2 HDMI HDMI 2 Back Side AC Switch

19 Konfigurera bildskärmen 19 Installation av fullstort ställ Steg 1 Skruva fast bildskärmen i det fullstora stället med 10 skruvar (M6 x 20 mm) som pilarna på bilden nedan visar.

20 20 Konfigurera bildskärmen Steg 2 Spärrhjul: spärra med bromsen. Skruva fast produkten i underlaget med 4 skruvar (M10 x 100 mm) som pilarna på bilden nedan visar.

21 Konfigurera bildskärmen 21 Använda fjärrkontrollen Nr. Namn Beskrivning Power Tryck här för att slå av/på. MENU Tryck här för att öppna menyn OSD-inställningar. Tryck här för att gå uppåt i menyn OSD-inställningar. Tryck här för att gå nedåt i menyn OSD-inställningar. EXIT Tryck här för att avsluta menyn/valet. De knappar som inte anges ovan saknar fjärrkontrollsfunktioner.

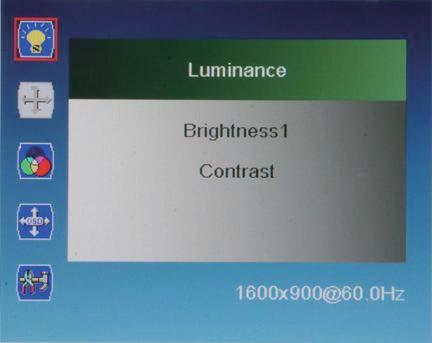

22 22 Konfigurera bildskärmen OSD-meny Tryck på MENU för att öppna menyn OSD-inställningar " " eller " " för att välja objektet. Tryck på MENU för att öppna undermenyn. Tryck på EXIT för att avsluta. Menyn Luminance (Luminans) Tryck på MENU för att välja ett av följande och tryck sedan på " " eller " " för att välja önskad nivå. Tryck på EXIT när du är klar. Alternativ Beskrivning Brightness1 (Ljusstyrka1) Range (Inställningsområde): 0~100. Contrast (Kontrast) Range (Inställningsområde): 0~100.

23 Konfigurera bildskärmen 23 Menyn Color (Färg) Tryck på MENU för att välja ett av följande och tryck sedan på " " eller " " för att välja önskad nivå. Tryck på EXIT när du är klar. Namn Color Temperature (Färgtemperatur) Red (Röd) 0~100 Green (Grön) 0~100 Blue (Blå) 0~100 Beskrivning Range (Inställningsområde): 6500K, 9300K, 11500K, User Define (Användardefinierat). Om du väljer User Define (Användardefinierat) går det att justera gain (förstärkning) och offset (förskjutning) för röd, grön och blå.

24 24 Konfigurera bildskärmen Menyn OSD setting (OSD-inställningar) Tryck på MENU för att välja ett av följande och tryck sedan på " " eller " " för att välja önskad nivå. Tryck på EXIT när du är klar. Namn Beskrivning Horizontal (Horisontell) Default (Standard): 50 Vertical (Vertikal) Default (Standard): 50 Transparency (Transparans) Default (Standard): 0 OSD Time Out (OSD-tidsgräns) Default (Standard): 50 OSD Rotation (OSD-rotation) 0(0 ), 1(90 ), 2(270 ), 3(360 )

25 Konfigurera bildskärmen 25 Menyn Setup (Konfiguration) Tryck på MENU för att välja ett av följande och tryck sedan på " " eller " " för att välja önskad nivå. Tryck på EXIT när du är klar. Namn Language (Språk) Input (Ingång) Display Size (Skärmstorlek) Reset (Återställ) Beskrivning English/Español/Français/Deutsch/Italiano/ Português/Русский/ 简体中文 / 日本語 / 繁體中文 HDMI1/HDMI2 Full Screen (Helskärm)/Smart Fit (Anpassa)/4:3/ Smart4:3 (Anpassa4:3) No/Yes (Nej/Ja)

26 26 Felsökning Felsökning Symptom Möjlig orsak Åtgärd Ingen bild. 1. Nätsladden är bortkopplad. 2. Huvudströmbrytaren på bildskärmens baksida är inte påslagen. 3. Den valda ingången saknar anslutning. 4. Bildskärmen är i vänteläge. Bildskärmen visar störningar, eller hörbart brus. Onormala färger. Bilden är förvrängd med onormala mönster. Det visas en kvardröjande bild på bildskärmen även efter att den har stängts av. Orsakas av elektriska apparater i omgivningen eller lysrör. Signalkabeln är inte ordentligt ansluten. 1. Signalkabeln är inte ordentligt ansluten. 2. Ingångssignalen överstiger bildskärmens kapacitet. En orörlig bild har visats för länge. 1. Anslut nätsladden. 2. Se till att strömbrytaren är påslagen. 3. Anslut en signalanslutning till bildskärmen. Flytta bildskärmen till en annan plats för att se om störningarna minskar. Försäkra dig om att signalkabelns kontaktdon sitter ordentligt ansluten i kontakten på bildskärmen. 1. Försäkra dig om att signalkabeln sitter ordentligt ansluten. 2. Kontrollera videosignalkällan för att se om den överstiger bildskärmens kapacitet. Verifiera specifikationerna för ingångssignalen. Visa inte orörliga bilder under längre tidsperioder eftersom det kan medföra att bilden kvardröjer permanent på bildskärmen.

27 Specifikationer 27 Specifikationer LCD-bildskärm 55 tum Alternativ Specifikationer Modellnamn DH551C DH550C DL550C Skärmstorlek Upplösning Visningsområde Ingångsanslutningar HDMI x 2 Strömförsörjning Bildskärmsenhet Förpackning Miljöförhållanden Tillval 55 tum (diagonalt) 1920 x 1080 (pixlar) 1209,6 (H) x 680,4 (V) Kontrastförhållande 3000:1 Ljusstyrka 700 cd/m 2 / 450 cd/m 2 / 450 cd/m 2 / 700 cd/m cd/m cd/m 2 Betraktningsvinkel 178 (H); 178 (V) Färgomfång 72% Ytbehandling Dimma 11%, 3 H Ingång Energiförbrukning Ljuskälla Mått Vikt Material Ytbehandling AC V, Hz, 2,7 A 230 W (typvärde) LED 2029,7 x 861,9 x 23,4 (U)/62,4 (D) mm Fot: 452,4 x 952,7 mm (Bildskärmen uppifrån) 94,5 KG SECC Målad med svart färg Mått 1609 x 176 x 968 mm (kartong 1) 1068 x 400 x 735 mm (kartong 2) Vikt 48 KG (kartong 1), 62 KG (kartong 2) Driftstemperatur 0 C 40 C Luftfuktighet vid drift 20% 80% IPC

28 28 Produktens mått Produktens mått
