IDÉARBETE L ISELOTT L ILJA M ATS P ARKMAN

Transkript

1 IDÉARBETE L ISELOTT L ILJA M ATS P ARKMAN D ESIGNMETODIK 7,5 HP M ITTUNIVERSITETET S UNDSVALL M AJ 2011

2 Idéarbete Strösocker som koncept MATERIALEGENSKAPER - ÖVERSIKT Huvudfunktion Hur/Material Vikt Tåla tryck Tåla fukt Tåla nötning Flexibilitet Stabilitet Ekologiskt uttryck Visa mängd Innesluta Papper Påse strösocker Kartong Innehålla Plast Påse strösocker Flaska Dunk Burk Glas Flaska Burk Aluminium Produktion MATERIALEGENSKAPER P LAST Plasten måste vara livsmedelsgodkänd Man köper plast - med den kvaliteten. OLIKA TÄNKBARA PLASTMATERIAL Polyeten används bland annat till ketchupflaskor. Polypropen har en bättre täthet släpper inte in lukt utifrån. Polyeten och polypropen ett billigare material, runt cirka 15:-/kg. Polystyren enklare- används till transparenta artiklar, till exempel genomskinliga engångsmuggar. Dyrare, runt cirka 20:-/kg. Polyester (PET) Tätt material dyrare, runt cirka 40:-/kg. Återanvänder genom återvinning.. Polyeten kan vara ett energimässigt bra alternativ ger energimässigt en bra verkningsgrad - - blir vattenånga vid förbränning. TILLVERKNING En sådan flaska får man formblåsa i princip som glasblåsare fungerar inte med formsprutning. Vill man ha en synlig del i flaskan för att se mängden kan man infoga en strimma transparant plast vid tillverkning. SLUTSATS Ska man använda sig av plast skulle man tänka sig att använda Polypropen som är ett tätt material som inte släpper igenom till exempel lukt från lök till sockret. I flaskan skulle man kunna ha en strimma transparant för att se mängd socker. Man skulle också kunna ha ytan måttsatt. Sirapsflaskor till exempel har det. Sida 1

3 Idéarbete Strösocker som koncept Då använder vi oss av ett förhållandevis billigt material som vid förbränning ger en bra verkningsgrad. Materialet är lätt, det skyddar innehållet och man kan dosera, hälla med den. Man kan också se mängd. Flaskan är lätt att greppa snygg man behöver inte ha ytterligare och förvaringsburkar. MATERIALEGENSKAPER P APPER Här tänker vi oss att man använder befintligt material och produktionsutrustning. Handtagen kan limmas fast i samband med paketering. De tär separata delar även när man producerar kassar och dylikt. TILLVERKNING Påse med limmat handtag gör att det inte behöver bli större ändringar i produktionen. Man limmar redan nu botten och toppen och i samband med detta kan man lägga till momenten. SLUTSATS På ett billigt sätt utan större ingrepp i produktionen kan man förnya förpackningen så att vi får en bättre, enklare att använda och en modernare förpackning. Merkostanden blir inte hög jämfört med nuläget. BILAGOR Idékoncept sammanställning - Idékoncept 1-6 Sida 2

4 IDÉKONCEPT BILAGOR Idèkoncept - sammanställning L ISELOTT L ILJA M ATS P ARKMAN D ESIGNMETODIK 7,5 HP M ITTUNIVERSITETET S UNDSVALL M AJ 2011

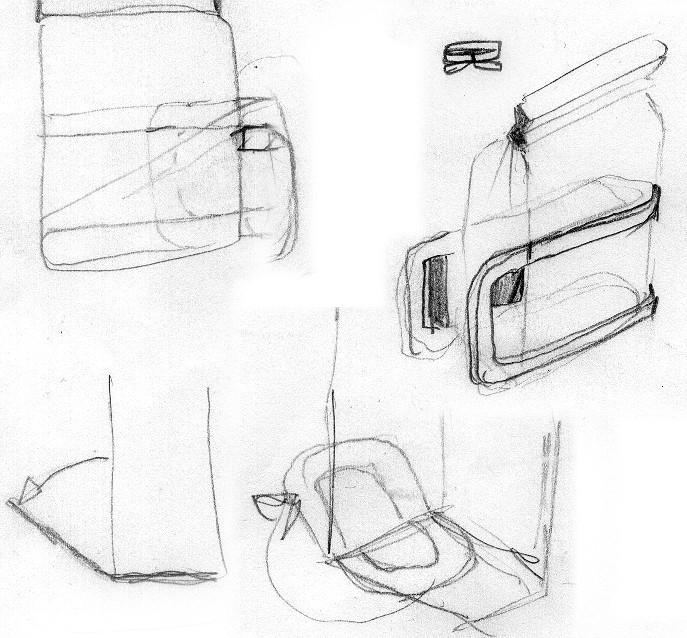

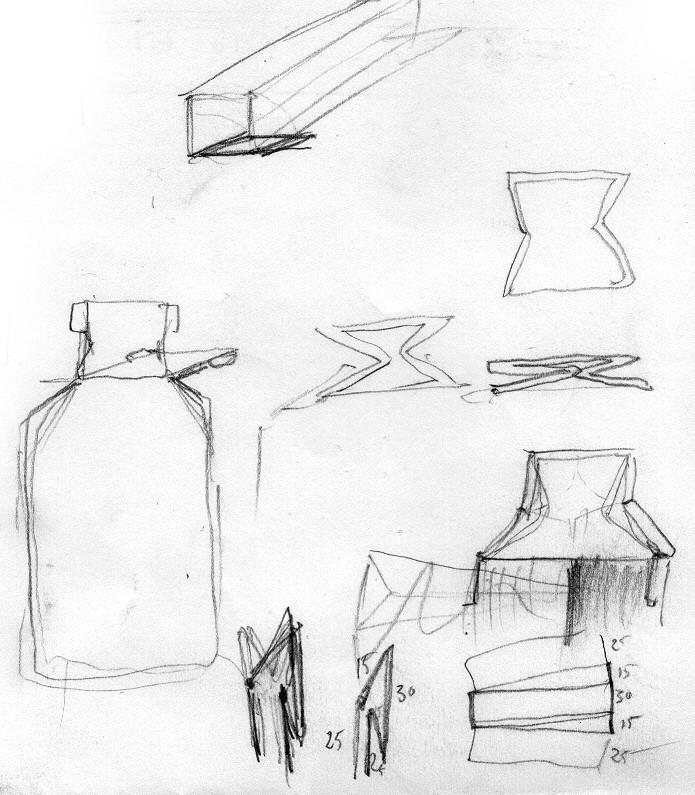

5 Idékoncept, första idéskisserna till förbättrad påse Förstärkning av påsens överkant som kan tjäna som handtag och möjliggöra dosering/hälla socker. 1. Pappersrulle med skåra/öppning mot påsen, fastlimmad i påskanten. Handtaget rullas ihop och försluter påsen. Den hoprullade påsen markerar hur mycket som är kvar. Nackdel: Går inte att tömma allt ur påsen, det blir fickor. 2. Pappersröret ersätts med ett hopfällbart fyrkantigt rör (romb) som kan följa papperspåsens ihoprullande förslutning. En kant som ger bättre grepp runtom. 3. Invikningarna som ett dragspel ger grepp, ett handtag som möjliggör att kunna lyfta förpackningen med en hand. Påsens gavlar kan fällas ut som hällpipar. 4. Hopfällbara handtag av kraftigt papper. Pappersremmar som omsluter hela påsen. Handtag som fälls ut från påsens botten

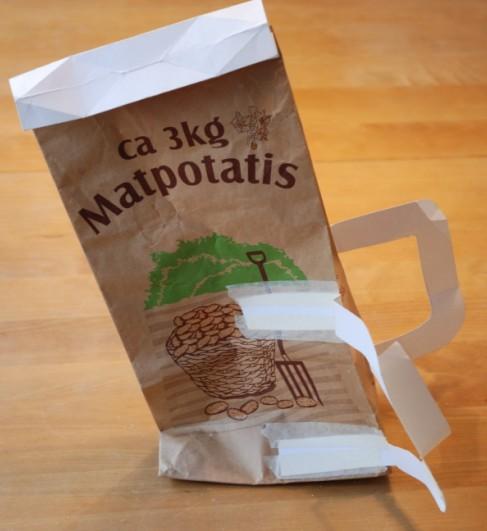

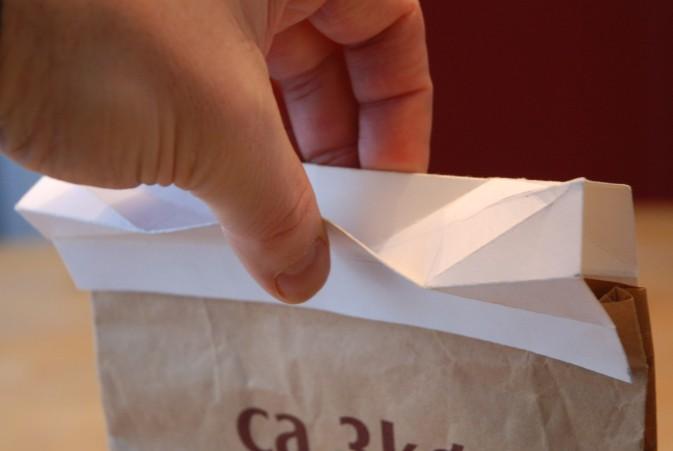

6 Idékoncept, enkel modell till förbättrad påse Första modellen av sockerförpackning med handtag, både upptill och på sidan. Papperspåse, tunn kartong och maskeringstejp. Hela konstruktionen är hopfällbar till en helt platt form. Handtagen fälls ut och länkas ihop med en flik. Påsen är försluten som vanligt med lim. Den rullas upp och det pappförstärkta handtaget har präglingar/veck som kläms upp för sin tredimensionella form. Sidohandtagen håller inte för belastningen, måste förstärkas. De är för långt ifrån sidan på påsen. Topphandtaget är för mjukt, styvare kartong behövs. Onödigt med de krångliga vikningarna.

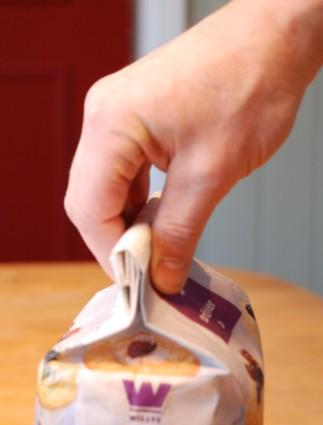

7 Idékoncept, modeller för förstärkta påsar Påse 1: Förstärkt öppning av hopvikbar kartong som blir lyfthandtag. Påsens botten har ett fastlimmat, hopvikbart handtag av kartong. Påsen öppnas som vanligt med att öppna limfogen och rulla upp. Handtaget håller för belastningen och ger ett enhandsgrepp. Påsens vikta gavel blir en hällpip. Det går att hålla påsen undertill eller med det utfällda handtaget i botten. + Stabil hällpip, bra precision vid hällning av socker. + Lätt att lyfta påsen med en hand, bra grepp. + Att hälla med en hand under påsen ger bra stöd. - Öppningen blir trång för att hämta socker med mått. - Öppningshandtaget känns för smalt för en hand, pincettgrepp - öka bredden. - Bottenhandtaget: hällvinkeln gör att det sliter i limfogen, dålig styrsel, händerna för långt ifrån, onödigt. Att förstärka med pappers-/kartongmaterial är bra för stabilitet och precision. Enkel och billig produktion. Lätt att sortera/återvinna. Handtagens utformning måste ändras.

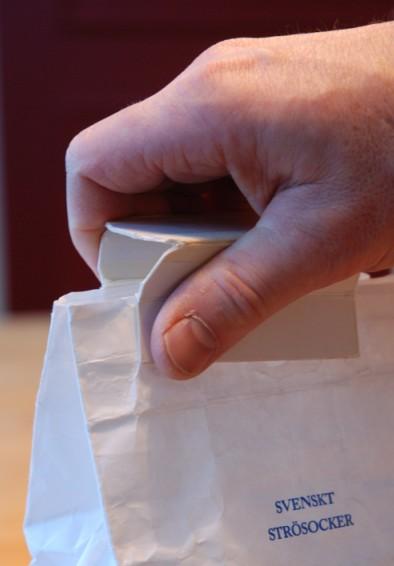

8 Påse 2: Förstärkt öppning av hopvikbar kartong som blir lyfthandtag. Handtaget är kortare men bredare och avrundade hörn. (Loggan och texten med produktinnehållet är inkopierat.) Påsen öppnas som vanligt med att öppna limfogen och veckla upp. Påsens vikta gavel blir en hällpip. Handtaget håller för belastningen och ger ett enhandsgrepp. Den bredare och avrundade formen passar både för pincettgrepp och helhandsgrepp. Förstärkt hällpip med en tunn kartongbit påklistrad på in- eller utsida

9 Påse 2 med sidohandtag: En papperskasse har klippts upp och handtagen är ihoptejpade. Handtagen är gjorda av hoprullat kraftpapper som är fastlimmat mot påskanten. 1 Handtagen kan fästas med lim så de sitter tätt mot påsen. 2 Fäll ut handtagen 3 Avståndet ska vara så att det inte blir för långt ifrån påsens sida. Påsen med förstärkt öppning och förstärkt hällpip och försedd med handtag liknar en kanna. Det är mycket god stabilitet och bra handgrepp, det går lätt att dosera sockret med god precision. + Handtaget på påsöppningen är förbättrat jämfört med påse 1. Bredare, kortare, rundade hörn. + Lättare att greppa. + Lätt att lyfta påsen rakt upp med en hand. + Förstärkningen stabiliserar/förstyvar pipen. + Sidohandtagen är förvånansvärt stabila, ger mycket bra enhandsgrepp. + Det syns hur man ska använda handtagen, lätt att förstå funktionen. - Handtaget upptill hindrar från att hämta socker ur påsen med mått. Handtagen från papperskassen fungerar oväntat bra, ger väldigt stadigt grepp och kontroll över hällning. Möjligt att det är onödigt med kartonghandtaget upptill, att det räcker med att förstärka påsens överkant med tunn kartong runtom för att stabilisera påsen och hällpipen.

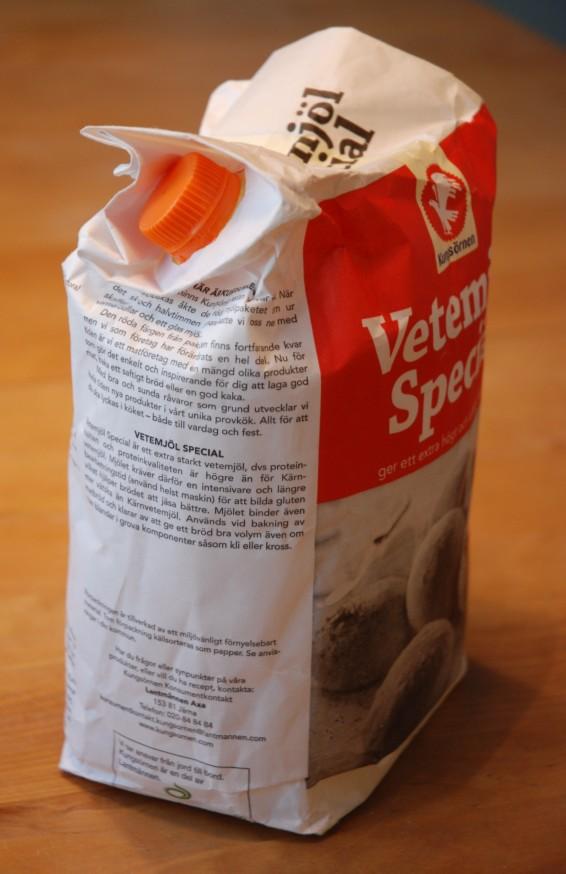

10 Idékoncept, Påse med skruvbara plastlock Påse 3. Skruvbara plastlock som är tagna från juiceförpackningar och fastklistrade på påsens insida. Olika storlekar och olika placering på påsens gavel och uppe under vecket. Påsen är hoprullad och limmad som vanligt. Stora skruvkorken är placerad för lågt, vilket gör att det spills socker när påsen öppnas. Annars är det mycket god precision vid hällningen. Lilla skruvkorken sitter ovanpå sockret, under hoprullningen. Det blir lite pillrigt att skruva upp men det går utmärkt att hälla, dock är det lite svårt att se när sockerstrålen kommer eftersom korken är skymd. + Mycket lätt att öppna och återförsluta. + Tydlig funktion - det syns att det är en skruvkork. + Känns stadigt, god precision vid hällning. + Påsen går att öppna som vanligt om man vill hämta med mått. - Stora korken är placerad för lågt på gaveln, spill när den öppnas första gången när nivån går över. - Lilla korken är lite svår att hitta och öppna under hoprullningen. - Öppningen är skymd när man häller, det blir svårt att se när sockret kommer. - Återvinningen? Olika material. (Juicepaketen sorteras som pappersförpackning, trots plast i korken) Jag ska prova en tredje placering av en skruvkork ovanpå påsen nära ett hörn vid hoprullningen. Idén är enkel att kombinera juiceförpackningen och påsen och det går förvånansvärt lätt att hälla sockret ur förpackningen. Frågetecken kring återvinningen och ekologi -känslan med plastmaterial.

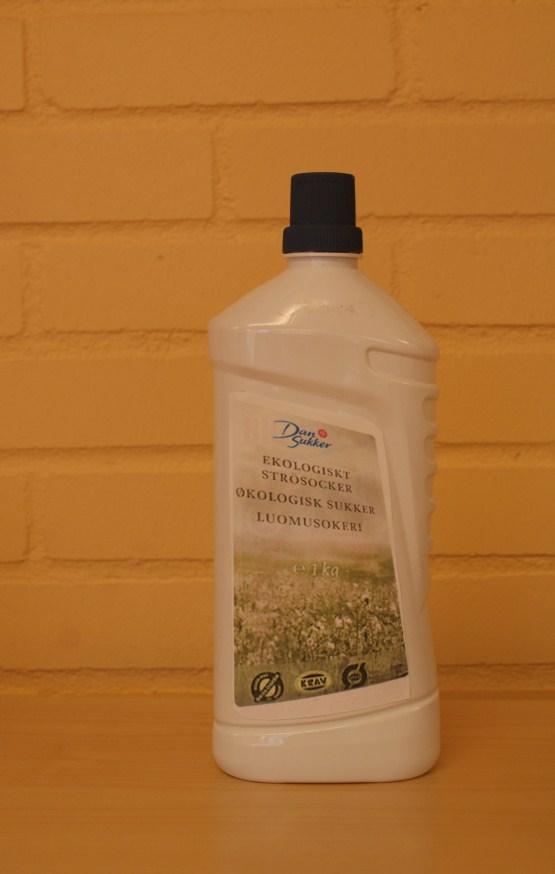

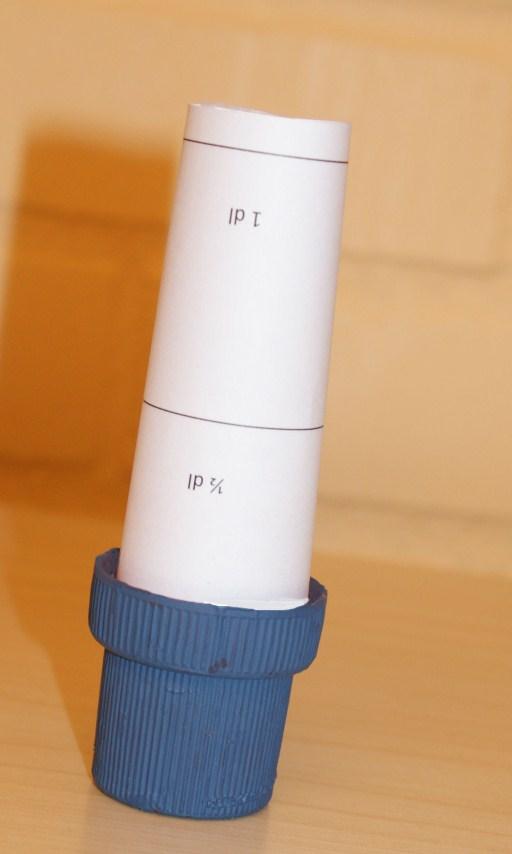

11 Idékoncept, Flaska i plast Idekoncept 4. Skruvbart plastlock som används som mått med 1/2 dl och 1 dl mått. Flaskan rymmer 1,5 l =.1,3 kg strösocker + Mycket lätt att öppna och återförsluta. + Tydlig funktion - det syns att det är en skruvkork. + Känns stadigt, god precision vid hällning. +Lätt att greppa. - - Återvinning? Tunn plast, polypropen material som har hög verkningsgred Problemet med färdig modellen är att den inte rymmer 2 kg. Gör man flaska större så blir den något mindre greppvänlig och den blir tyngre.

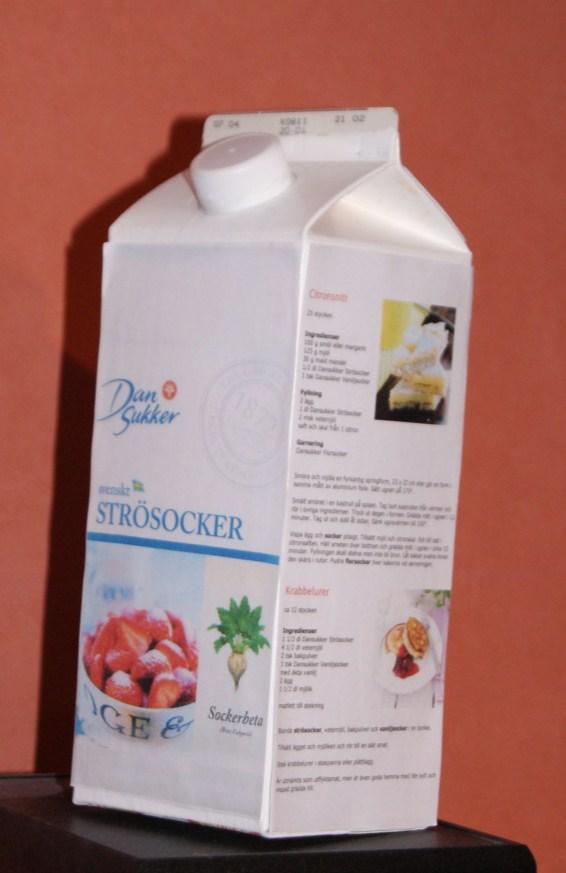

12 Idékoncept, Tetrapack Idekoncept 5. Tetrapack med plastlock för att enkelt kunna hälla och dosera. Recept på ena sidan. Paketen rymmer 1,75 L = 1,6 kg strösocker. Korken skulle kunna göras så den rymmer 15 ml 1 matsked. + Mycket lätt att öppna och återförsluta. + Tydlig funktion - det syns att det är en skruvkork. + Känns stadigt, god precision vid hällning. +Lätt att greppa. - - Återvinningen? Pappersförpackning. Problemet med färdig modellen är att den inte rymmer 2 kg. Gör man paketen större så blir den något mindre greppvänlig och den blir tyngre. Det verkar som 1,75 l tetrapack är någon slags inofficiell (?) standard. Juicepaket och annat förpackat har när det gäller denna modellen den rymden.

13 Idékoncept 6 modell förstärkt påse med handtag Påse : Förstärkt öppning av hopvikbar kartong som blir lyfthandtag. Påsens botten har ett fastlimmat, hopvikbart handtag av kartong. En papperspåse med handtag och med en pappremsa fastlimmad i påsens överkant som förstyvning. Den stabiliserar öppningen och hällpipen så det går lätt att hälla socker ur påsen, t.o.m. med en hand även om det underlättar att ha en hand under påsen för att få bättre kontroll över hällningen. Pappremsan är så pass smal att den går att rulla in i påsens förslutning som vanligt. Påsen öppnas som vanligt med att öppna limfogen och rulla upp. Handtaget håller för belastningen och ger ett enhandsgrepp. + Stabil hällpip, bra precision vid hällning av socker. + Lätt att lyfta påsen med en hand, bra grepp. + Att hälla med en hand under påsen ger bra stöd. - Att förstärka med pappers-/kartongmaterial är bra för stabilitet och precision. Enkel och billig produktion. Lätt att sortera/återvinna. Handtagens utformning underlättar lyft och dosering.

14 IDÉKONCEPT BILAGOR Idèkoncept - sammanställning

15 Idékoncept, första idéskisserna till förbättrad påse Förstärkning av påsens överkant som kan tjäna som handtag och möjliggöra dosering/hälla socker. 1. Pappersrulle med skåra/öppning mot påsen, fastlimmad i påskanten. Handtaget rullas ihop och försluter påsen. Den hoprullade påsen markerar hur mycket som är kvar. Nackdel: Går inte att tömma allt ur påsen, det blir fickor. 2. Pappersröret ersätts med ett hopfällbart fyrkantigt rör (romb) som kan följa papperspåsens ihoprullande förslutning. En kant som ger bättre grepp runtom. 3. Invikningarna som ett dragspel ger grepp, ett handtag som möjliggör att kunna lyfta förpackningen med en hand. Påsens gavlar kan fällas ut som hällpipar. 4. Hopfällbara handtag av kraftigt papper. Pappersremmar som omsluter hela påsen. Handtag som fälls ut från påsens botten

16 Idékoncept, enkel modell till förbättrad påse Första modellen av sockerförpackning med handtag, både upptill och på sidan. Papperspåse, tunn kartong och maskeringstejp. Hela konstruktionen är hopfällbar till en helt platt form. Handtagen fälls ut och länkas ihop med en flik. Påsen är försluten som vanligt med lim. Den rullas upp och det pappförstärkta handtaget har präglingar/veck som kläms upp för sin tredimensionella form. Sidohandtagen håller inte för belastningen, måste förstärkas. De är för långt ifrån sidan på påsen. Topphandtaget är för mjukt, styvare kartong behövs. Onödigt med de krångliga vikningarna.

17 Idékoncept, modeller för förstärkta påsar Påse 1: Förstärkt öppning av hopvikbar kartong som blir lyfthandtag. Påsens botten har ett fastlimmat, hopvikbart handtag av kartong. Påsen öppnas som vanligt med att öppna limfogen och rulla upp. Handtaget håller för belastningen och ger ett enhandsgrepp. Påsens vikta gavel blir en hällpip. Det går att hålla påsen undertill eller med det utfällda handtaget i botten. + Stabil hällpip, bra precision vid hällning av socker. + Lätt att lyfta påsen med en hand, bra grepp. + Att hälla med en hand under påsen ger bra stöd. - Öppningen blir trång för att hämta socker med mått. - Öppningshandtaget känns för smalt för en hand, pincettgrepp - öka bredden. - Bottenhandtaget: hällvinkeln gör att det sliter i limfogen, dålig styrsel, händerna för långt ifrån, onödigt. Att förstärka med pappers-/kartongmaterial är bra för stabilitet och precision. Enkel och billig produktion. Lätt att sortera/återvinna. Handtagens utformning måste ändras.

18 Påse 2: Förstärkt öppning av hopvikbar kartong som blir lyfthandtag. Handtaget är kortare men bredare och avrundade hörn. (Loggan och texten med produktinnehållet är inkopierat.) Påsen öppnas som vanligt med att öppna limfogen och veckla upp. Påsens vikta gavel blir en hällpip. Handtaget håller för belastningen och ger ett enhandsgrepp. Den bredare och avrundade formen passar både för pincettgrepp och helhandsgrepp. Förstärkt hällpip med en tunn kartongbit påklistrad på in- eller utsida

19 Påse 2 med sidohandtag: En papperskasse har klippts upp och handtagen är ihoptejpade. Handtagen är gjorda av hoprullat kraftpapper som är fastlimmat mot påskanten. 1 Handtagen kan fästas med lim så de sitter tätt mot påsen. 2 Fäll ut handtagen 3 Avståndet ska vara så att det inte blir för långt ifrån påsens sida. Påsen med förstärkt öppning och förstärkt hällpip och försedd med handtag liknar en kanna. Det är mycket god stabilitet och bra handgrepp, det går lätt att dosera sockret med god precision. + Handtaget på påsöppningen är förbättrat jämfört med påse 1. Bredare, kortare, rundade hörn. + Lättare att greppa. + Lätt att lyfta påsen rakt upp med en hand. + Förstärkningen stabiliserar/förstyvar pipen. + Sidohandtagen är förvånansvärt stabila, ger mycket bra enhandsgrepp. + Det syns hur man ska använda handtagen, lätt att förstå funktionen. - Handtaget upptill hindrar från att hämta socker ur påsen med mått. Handtagen från papperskassen fungerar oväntat bra, ger väldigt stadigt grepp och kontroll över hällning. Möjligt att det är onödigt med kartonghandtaget upptill, att det räcker med att förstärka påsens överkant med tunn kartong runtom för att stabilisera påsen och hällpipen.

20 Idékoncept, Påse med skruvbara plastlock Påse 3. Skruvbara plastlock som är tagna från juiceförpackningar och fastklistrade på påsens insida. Olika storlekar och olika placering på påsens gavel och uppe under vecket. Påsen är hoprullad och limmad som vanligt. Stora skruvkorken är placerad för lågt, vilket gör att det spills socker när påsen öppnas. Annars är det mycket god precision vid hällningen. Lilla skruvkorken sitter ovanpå sockret, under hoprullningen. Det blir lite pillrigt att skruva upp men det går utmärkt att hälla, dock är det lite svårt att se när sockerstrålen kommer eftersom korken är skymd. + Mycket lätt att öppna och återförsluta. + Tydlig funktion - det syns att det är en skruvkork. + Känns stadigt, god precision vid hällning. + Påsen går att öppna som vanligt om man vill hämta med mått. - Stora korken är placerad för lågt på gaveln, spill när den öppnas första gången när nivån går över. - Lilla korken är lite svår att hitta och öppna under hoprullningen. - Öppningen är skymd när man häller, det blir svårt att se när sockret kommer. - Återvinningen? Olika material. (Juicepaketen sorteras som pappersförpackning, trots plast i korken) Jag ska prova en tredje placering av en skruvkork ovanpå påsen nära ett hörn vid hoprullningen. Idén är enkel att kombinera juiceförpackningen och påsen och det går förvånansvärt lätt att hälla sockret ur förpackningen. Frågetecken kring återvinningen och ekologi -känslan med plastmaterial.

21 Idékoncept, Flaska i plast Idekoncept 4. Skruvbart plastlock som används som mått med 1/2 dl och 1 dl mått. Flaskan rymmer 1,5 l =.1,3 kg strösocker + Mycket lätt att öppna och återförsluta. + Tydlig funktion - det syns att det är en skruvkork. + Känns stadigt, god precision vid hällning. +Lätt att greppa. - - Återvinning? Tunn plast, polypropen material som har hög verkningsgred Problemet med färdig modellen är att den inte rymmer 2 kg. Gör man flaska större så blir den något mindre greppvänlig och den blir tyngre.

22 Idékoncept, Tetrapack Idekoncept 5. Tetrapack med plastlock för att enkelt kunna hälla och dosera. Recept på ena sidan. Paketen rymmer 1,75 L = 1,6 kg strösocker. Korken skulle kunna göras så den rymmer 15 ml 1 matsked. + Mycket lätt att öppna och återförsluta. + Tydlig funktion - det syns att det är en skruvkork. + Känns stadigt, god precision vid hällning. +Lätt att greppa. - - Återvinningen? Pappersförpackning. Problemet med färdig modellen är att den inte rymmer 2 kg. Gör man paketen större så blir den något mindre greppvänlig och den blir tyngre. Det verkar som 1,75 l tetrapack är någon slags inofficiell (?) standard. Juicepaket och annat förpackat har när det gäller denna modellen den rymden.

23 Idékoncept 6 modell förstärkt påse med handtag Påse : Förstärkt öppning av hopvikbar kartong som blir lyfthandtag. Påsens botten har ett fastlimmat, hopvikbart handtag av kartong. En papperspåse med handtag och med en pappremsa fastlimmad i påsens överkant som förstyvning. Den stabiliserar öppningen och hällpipen så det går lätt att hälla socker ur påsen, t.o.m. med en hand även om det underlättar att ha en hand under påsen för att få bättre kontroll över hällningen. Pappremsan är så pass smal att den går att rulla in i påsens förslutning som vanligt. Påsen öppnas som vanligt med att öppna limfogen och rulla upp. Handtaget håller för belastningen och ger ett enhandsgrepp. + Stabil hällpip, bra precision vid hällning av socker. + Lätt att lyfta påsen med en hand, bra grepp. + Att hälla med en hand under påsen ger bra stöd. - Att förstärka med pappers-/kartongmaterial är bra för stabilitet och precision. Enkel och billig produktion. Lätt att sortera/återvinna. Handtagens utformning underlättar lyft och dosering.
