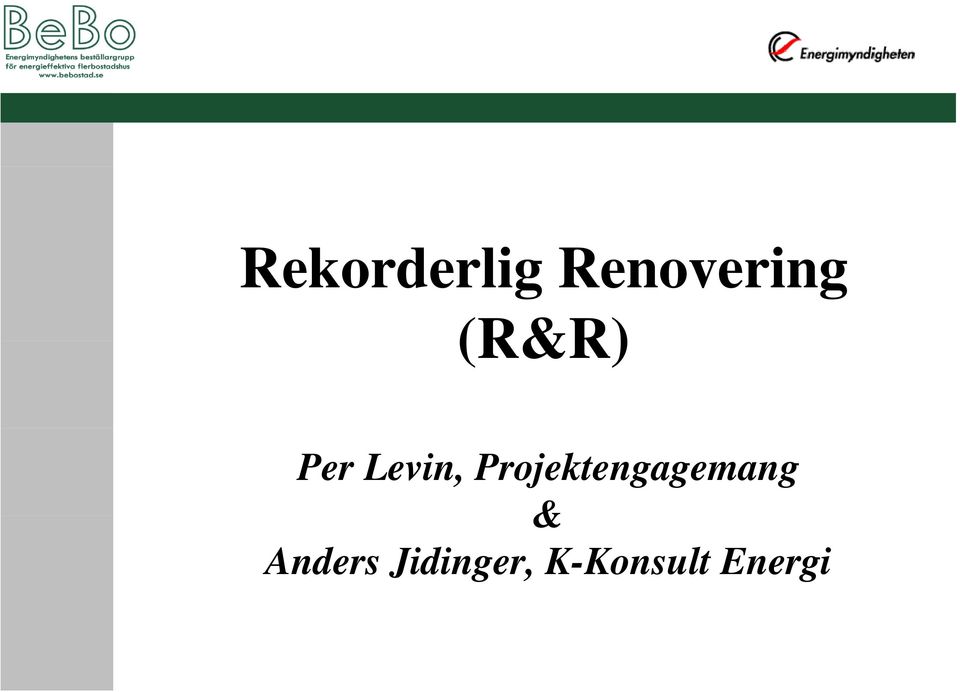

1 Rk Rekorderlig Renovering (R&R) Per Levin, Projektengagemang & Anders Jidinger, K-Konsult Energi

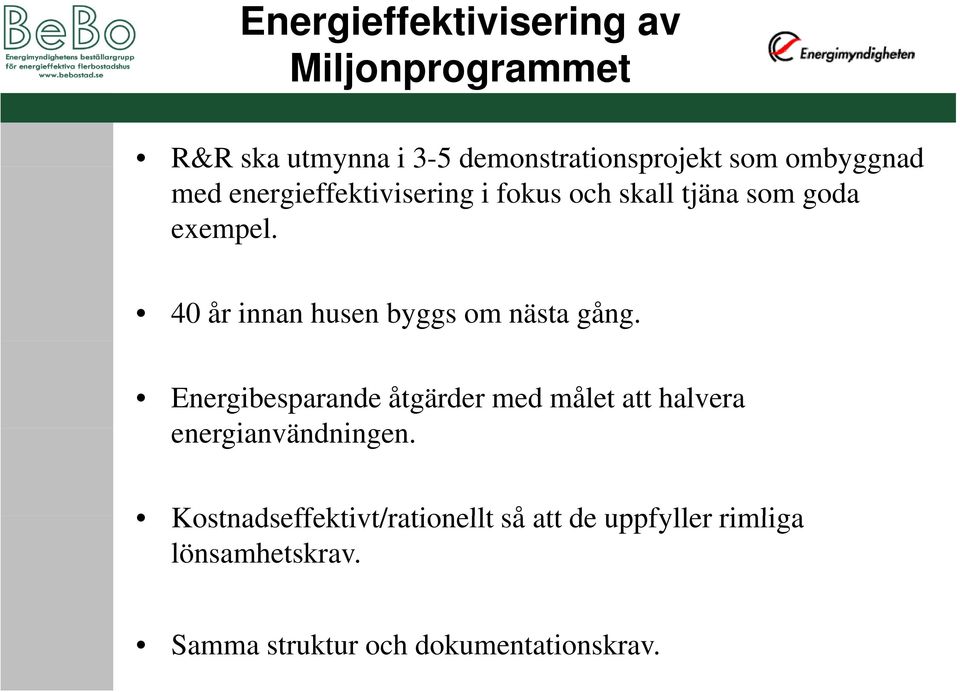

2 Energieffektivisering av Miljonprogrammet R&R ska utmynna i 3-5 demonstrationsprojekt som ombyggnad med energieffektivisering i fokus och skall tjäna som goda exempel. 40 år innan husen byggs om nästa gång. Energibesparande åtgärder med målet att halvera energianvändningen. i Kostnadseffektivt/rationellt så att de uppfyller rimliga lönsamhetskrav. Samma struktur och dokumentationskrav.

3 R&R Kriterier för medverkan Att demo-projekten och 50 %-målet är väl förankrade i ledningen Kan 50 %-målet vara i kollision med ekonomin och tekniska lösningar? Kan projekten finansieras? i Finns budget i företagen? Kan projektledare poje ed e( (BeBo) ta utrymme i företagens öe sog organisation o för delaktighet? Tidplan. Hur väl följer projekten etappmålen i avtalen för Etapp 1?

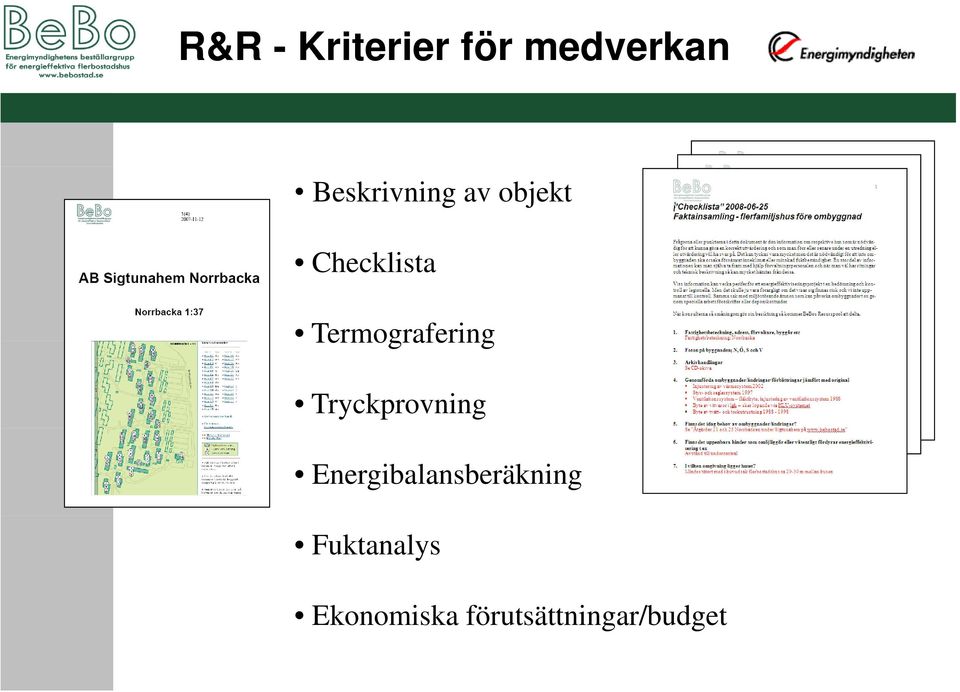

4 R&R - Kriterier för medverkan Beskrivning av objekt Checklista Termografering Tryckprovning Energibalansberäkning Fuktanalys Ekonomiska förutsättningar/budget

5 R&R - Kriterier för medverkan Uppföljning av teknik och ekonomi förutsätts: Kräver planering av mätningar och uppföljning i inledningsskedet Kräver ekonomisk transparens av åtgärdskostnader

6 R&R Etapp 1 - förstudier Urval 3-5 objekt Inventering Energiberäkning Fuktfrågor Åtgärdslista med LCC Beslut om genomförande Mätfrågor Verifieringsplan Tidplan Resurser t.ex. Fuktcentrum

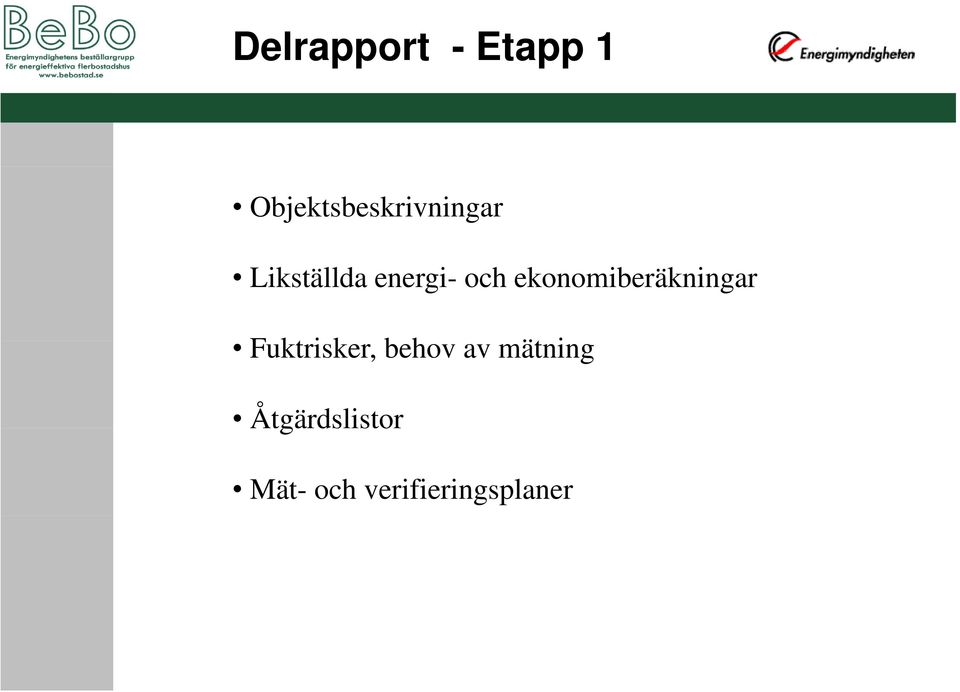

7 Delrapport - Etapp 1 Objektsbeskrivningar Likställda energi- och ekonomiberäkningar Fktik Fuktrisker, behov bh av mätning äti Åtgärdslistor s Mät- och verifieringsplaner

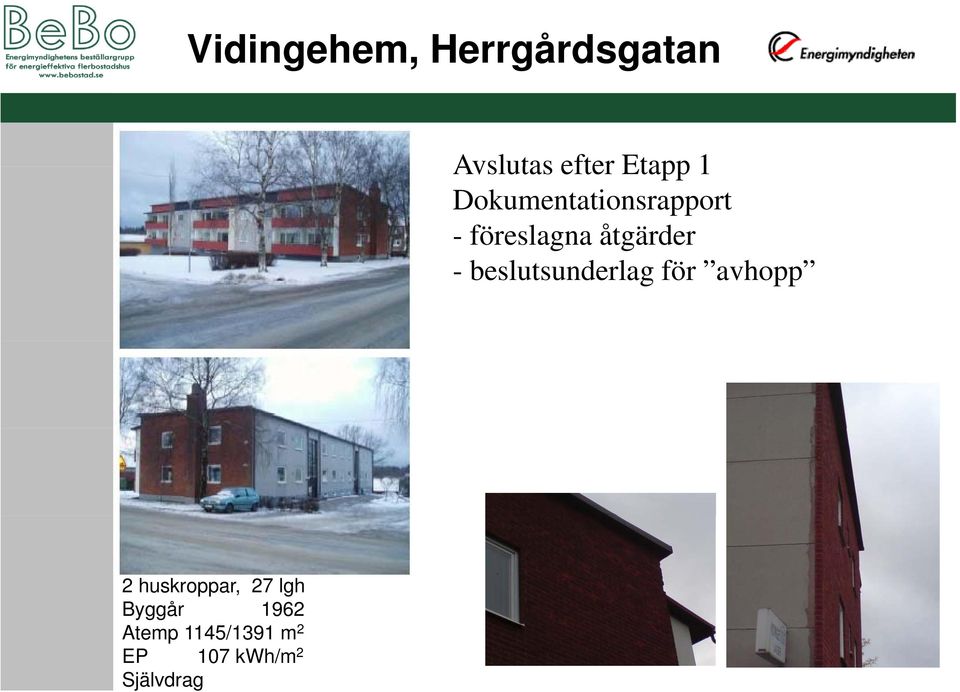

8 Vidingehem, Herrgårdsgatan Avslutas efter Etapp 1 Dokumentationsrapport - föreslagna åtgärder - beslutsunderlag för avhopp 2 huskroppar, 27 lgh Byggår 1962 Atemp 1145/1391 m 2 EP 107 kwh/m 2 Självdrag

9 Eksta Bostad, Rosengatan Projektet är f.n. vilande med anledning av förtätning av området, samt ev. påbyggnad (2 våningar). Dokumentationsrapport för etapp 1, grundfallet 1 huskropp, 73 lgh Byggår 1978 Atemp 8330 m 2 EP 112 kwh/m 2 F-vent

10 Eksta Bostad, Rosengatan Åtgärdsförslag gför halvering

11 Svenska Bostäder, Stora Sällskapets v. Upphandling pågår Dokumentationsrapport för etapp 1 1 huskropp, 70 lgh Byggår 1964 Atemp 7305 m 2 EP 122 kwh/m 2 F-vent

12 Svenska Bostäder, Stora Sällskapets v. Planerade åtgärder för halvering

13 N&R Etapp 2, genomförande Utbildning av hantverkare Mätutrustning, installation Utförandekontroll, verifiering

14 N&R Etapp 3 Uppföljning Mätning Utvärdering Dokumentation

15 Sigtunahem, Norrbackagatan Etapp 3 pågår å Dokumentationsrapport Energi - Kostnader - Fuktrisker 2 huskroppar, 26 lgh Byggår 1972 Atemp 1005/1113m 2 EP 176/179 kwh/m 2 F-vent Loftgångshus

16 Sigtunahem, Norrbackagatan Genomförda åtgärder - skillnader Norrbackavägen 21 Tilläggsisolering av värmekulvert med 200 mm cellplast Ventilation Frånluftsventilation (F). Nya tilluftsventiler med förvärmning bakom radiatorer. Norrbackavägen 23 Värmeledning inflyttad på vind i isolerat kulvertrör och täcks med vindsisolering. Ventilation Från- och tilluftsventilation med återvinning (FTX) Nya kanaler

17 Sigtunahem, Norrbackagatan Kostnad per lgh Hus 21 Hus 23 Både hus 21 och 23 Kostnad för F-ventilation samt separata köksfläktar Kostnad för FTX varav: ventilation bygg Merkostnad för FTX Isolering av golv i bottenvåning 875 k/k kr/kvm inkl. ny mm, inklusive noggrann städning samt fuktsäkring, samt kapning av alla innerväggar. golvbeläggning Renovering av fönster Isolering av vindsbjälklag med termoträ 400 mm Invändig tilläggsisolering av yttervägg 70 mm Individuell mätning kv och vv inkl. utrustning för mätinsamling

18 Sigtunahem, Norrbackagatan Etapp 3: Engångsmätningar genomförda. Igångkörningsproblem med FTX-aggregat (fel flöden, dålig återvinning, stillestånd) Mätvärden finns ej för tempverkningsgrad. Mätvärden på lgh-nivå verkar ej stämma. Fuktmätningar pågår via LTH. Mätvärden före åtgärd endast på husgrupp för värme och vv. Mätperiod hela 2010.

19 Uppsalahem, Gröna gatan 2 Etapp 2 klar i dec 2009 Dokumentationsrapport - Energi - Kostnader - Fuktriskbedömning pågår Del av huskropp, 2 av 3 trapphus vilket motsvarar totalt 14 (18) av 312 lägenheter. Byggår 1952 Atemp 7305 m 2 EP 147 kwh/m 2 F-vent

20 Uppsalahem, Gröna gatan 2 Genomförda åtgärder

21 Uppsalahem, Gröna gatan 2 Kostnader är exklusive moms. Kostnad för FTX varav: ventilation bygg Tåld investering i Kostnad hela huset Kostnad per lgh Anm. F-kanaler på vind i trapphus C ingår Renovering av fönster Isolering av vindsbjälklag med Även trapphus mm C ingår Invändig tilläggsisolering av yttervägg vid radiatorer 70 mm Invändig tilläggsisolering av balkongparti inkl. nya balkongdörrar Individuell mätning kv och vv inkl Tillkommer utrustning för mätinsamling 2000 kr/lgh förberedelse för ind. värmemät. Trapphusbelysning Åtgärdspaket

22 Uppsalahem, Gröna gatan 2 Etapp 3: Engångsmätningar i stort sett genomförda, fläktel saknas Elmätning för FTX-aggregat ska installeras. Mätvärden före åtgärd endast på husgrupp för f-el, värme och vv. Mätare på 2 trapphus källare? FTX-aggregatet betjänar 3 trapphus+källarutrymmen med frånluft, men 2 trapphus med tilluft. Endast några preliminära värden finns hittills. Mätperiod hela 2010.

23 Karlstad bostad, Orrholmen Åtgärder genomförda tom juni 2009 Mätvärden finns per byggnad för f-el, värme och vv Engångsmätningar saknas Åtgärdsbeskrivning ska uppdat. Dokumentationsrapport, prel. 10 huskroppar, à 56 lgh Byggår 1967 Atemp 4891m 2 EP 129 kwh/m 2 F-vent

24 Att mäta är att veta Kall- & varmvatten mäts individuellt Hushållsel - individuell mätning Fasta luftflödesmätdon monteras för samtliga F och FTX. Elmätare monteras på F & FTX Temperaturmätning i samtliga lägenheter Uppvärmning och fastighetsel mäts per byggnad
