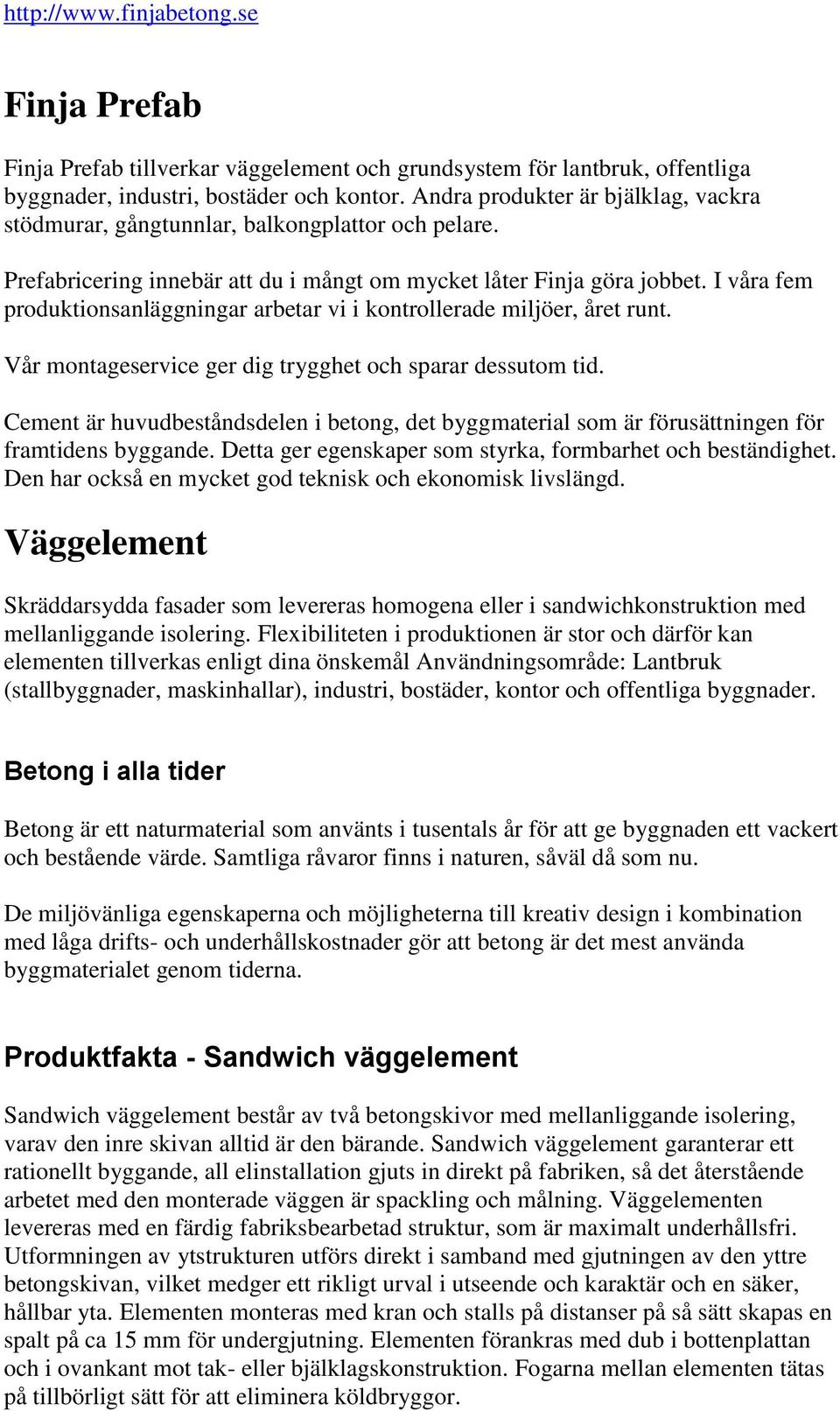

1 Finja Prefab Finja Prefab tillverkar väggelement och grundsystem för lantbruk, offentliga byggnader, industri, bostäder och kontor. Andra produkter är bjälklag, vackra stödmurar, gångtunnlar, balkongplattor och pelare. Prefabricering innebär att du i mångt om mycket låter Finja göra jobbet. I våra fem produktionsanläggningar arbetar vi i kontrollerade miljöer, året runt. Vår montageservice ger dig trygghet och sparar dessutom tid. Cement är huvudbeståndsdelen i betong, det byggmaterial som är förusättningen för framtidens byggande. Detta ger egenskaper som styrka, formbarhet och beständighet. Den har också en mycket god teknisk och ekonomisk livslängd. Väggelement Skräddarsydda fasader som levereras homogena eller i sandwichkonstruktion med mellanliggande isolering. Flexibiliteten i produktionen är stor och därför kan elementen tillverkas enligt dina önskemål Användningsområde: Lantbruk (stallbyggnader, maskinhallar), industri, bostäder, kontor och offentliga byggnader. Betong i alla tider Betong är ett naturmaterial som använts i tusentals år för att ge byggnaden ett vackert och bestående värde. Samtliga råvaror finns i naturen, såväl då som nu. De miljövänliga egenskaperna och möjligheterna till kreativ design i kombination med låga drifts- och underhållskostnader gör att betong är det mest använda byggmaterialet genom tiderna. Produktfakta - Sandwich väggelement Sandwich väggelement består av två betongskivor med mellanliggande isolering, varav den inre skivan alltid är den bärande. Sandwich väggelement garanterar ett rationellt byggande, all elinstallation gjuts in direkt på fabriken, så det återstående arbetet med den monterade väggen är spackling och målning. Väggelementen levereras med en färdig fabriksbearbetad struktur, som är maximalt underhållsfri. Utformningen av ytstrukturen utförs direkt i samband med gjutningen av den yttre betongskivan, vilket medger ett rikligt urval i utseende och karaktär och en säker, hållbar yta. Elementen monteras med kran och stalls på distanser på så sätt skapas en spalt på ca 15 mm för undergjutning. Elementen förankras med dub i bottenplattan och i ovankant mot tak- eller bjälklagskonstruktion. Fogarna mellan elementen tätas på tillbörligt sätt för att eliminera köldbryggor.

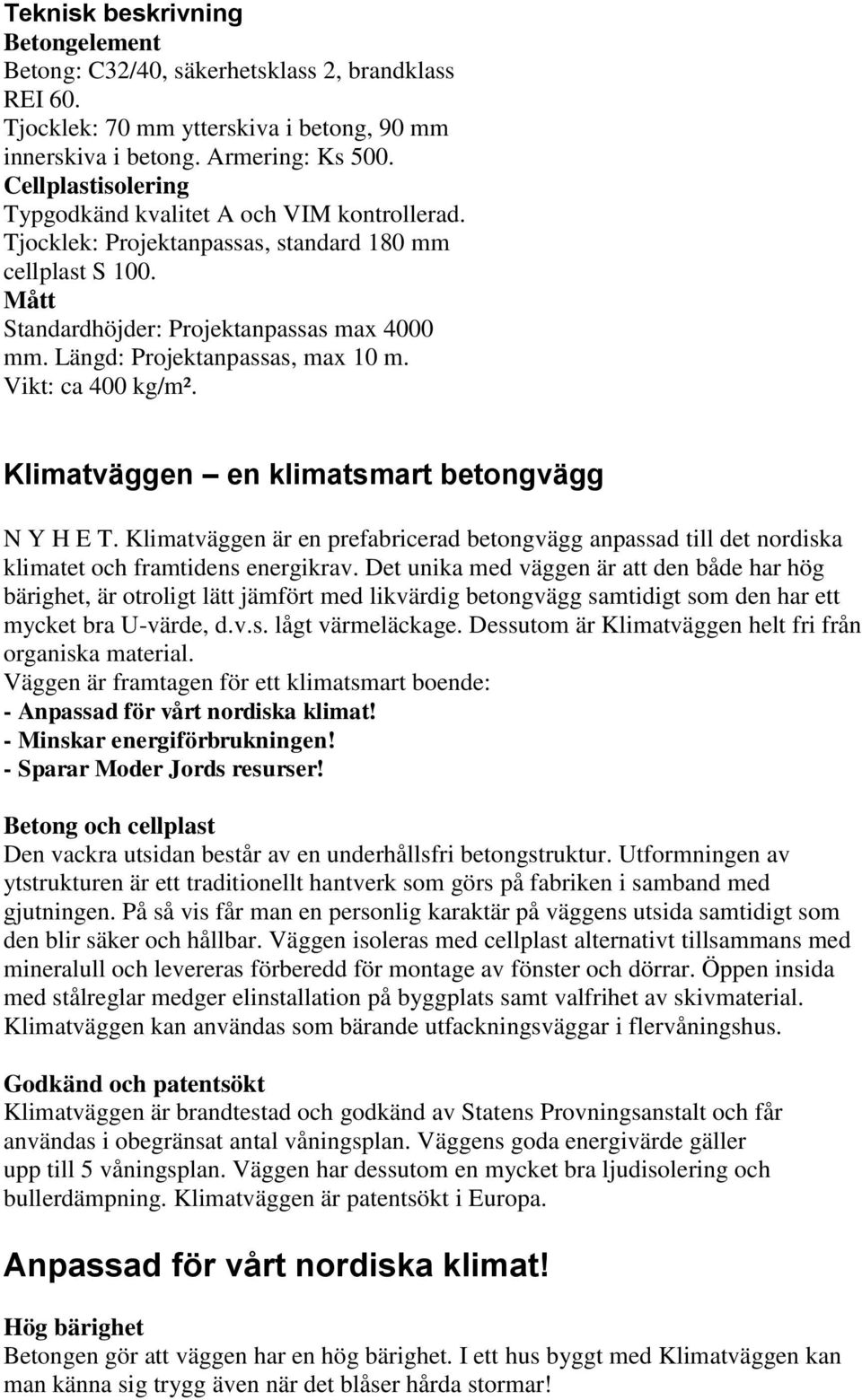

2 Teknisk beskrivning Betongelement Betong: C32/40, säkerhetsklass 2, brandklass REI 60. Tjocklek: 70 mm ytterskiva i betong, 90 mm innerskiva i betong. Armering: Ks 500. Cellplastisolering Typgodkänd kvalitet A och VIM kontrollerad. Tjocklek: Projektanpassas, standard 180 mm cellplast S 100. Mått Standardhöjder: Projektanpassas max 4000 mm. Längd: Projektanpassas, max 10 m. Vikt: ca 400 kg/m². Klimatväggen en klimatsmart betongvägg N Y H E T. Klimatväggen är en prefabricerad betongvägg anpassad till det nordiska klimatet och framtidens energikrav. Det unika med väggen är att den både har hög bärighet, är otroligt lätt jämfört med likvärdig betongvägg samtidigt som den har ett mycket bra U-värde, d.v.s. lågt värmeläckage. Dessutom är Klimatväggen helt fri från organiska material. Väggen är framtagen för ett klimatsmart boende: - Anpassad för vårt nordiska klimat! - Minskar energiförbrukningen! - Sparar Moder Jords resurser! Betong och cellplast Den vackra utsidan består av en underhållsfri betongstruktur. Utformningen av ytstrukturen är ett traditionellt hantverk som görs på fabriken i samband med gjutningen. På så vis får man en personlig karaktär på väggens utsida samtidigt som den blir säker och hållbar. Väggen isoleras med cellplast alternativt tillsammans med mineralull och levereras förberedd för montage av fönster och dörrar. Öppen insida med stålreglar medger elinstallation på byggplats samt valfrihet av skivmaterial. Klimatväggen kan användas som bärande utfackningsväggar i flervåningshus. Godkänd och patentsökt Klimatväggen är brandtestad och godkänd av Statens Provningsanstalt och får användas i obegränsat antal våningsplan. Väggens goda energivärde gäller upp till 5 våningsplan. Väggen har dessutom en mycket bra ljudisolering och bullerdämpning. Klimatväggen är patentsökt i Europa. Anpassad för vårt nordiska klimat! Hög bärighet Betongen gör att väggen har en hög bärighet. I ett hus byggt med Klimatväggen kan man känna sig trygg även när det blåser hårda stormar!

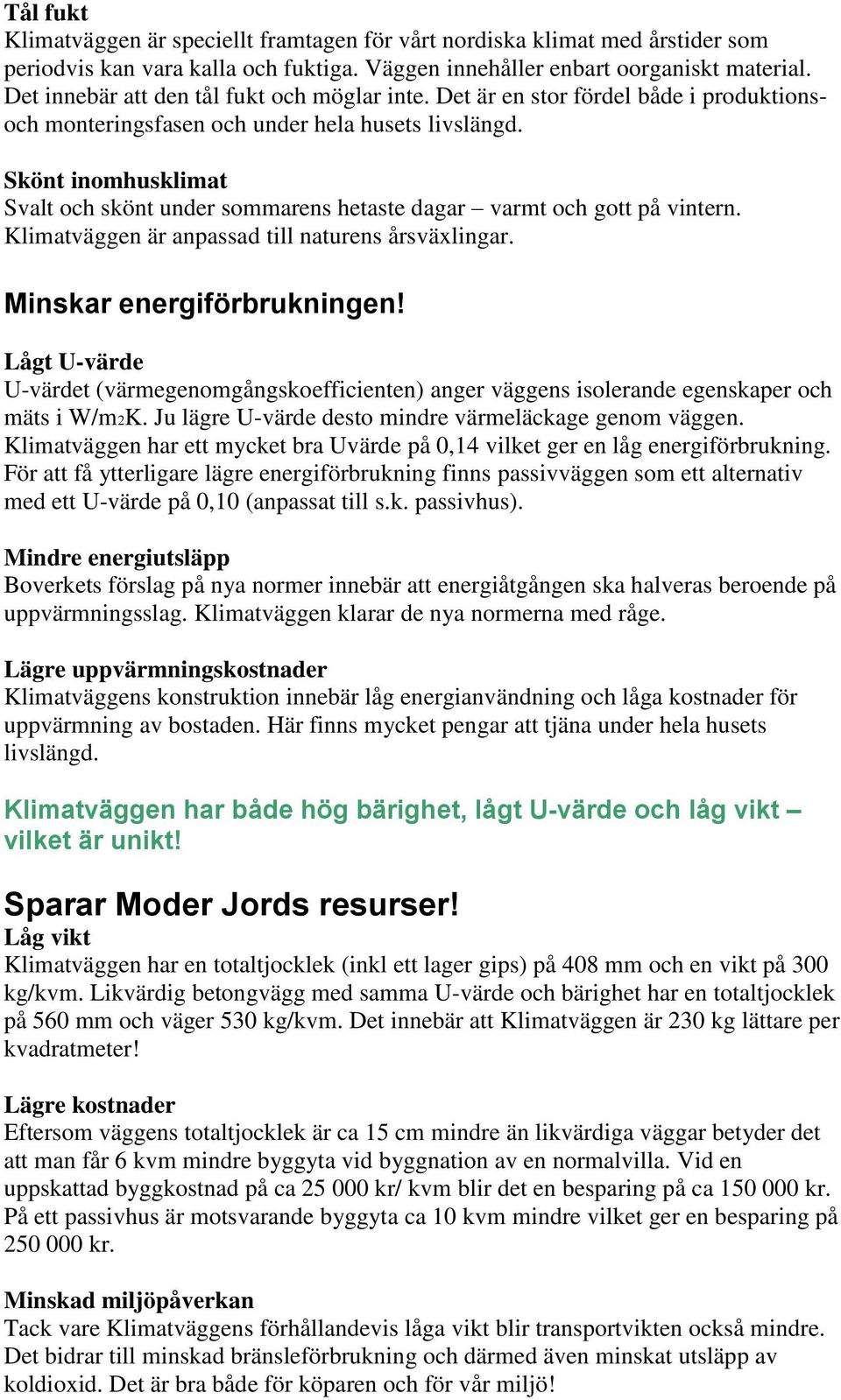

3 Tål fukt Klimatväggen är speciellt framtagen för vårt nordiska klimat med årstider som periodvis kan vara kalla och fuktiga. Väggen innehåller enbart oorganiskt material. Det innebär att den tål fukt och möglar inte. Det är en stor fördel både i produktionsoch monteringsfasen och under hela husets livslängd. Skönt inomhusklimat Svalt och skönt under sommarens hetaste dagar varmt och gott på vintern. Klimatväggen är anpassad till naturens årsväxlingar. Minskar energiförbrukningen! Lågt U-värde U-värdet (värmegenomgångskoefficienten) anger väggens isolerande egenskaper och mäts i W/m2K. Ju lägre U-värde desto mindre värmeläckage genom väggen. Klimatväggen har ett mycket bra Uvärde på 0,14 vilket ger en låg energiförbrukning. För att få ytterligare lägre energiförbrukning finns passivväggen som ett alternativ med ett U-värde på 0,10 (anpassat till s.k. passivhus). Mindre energiutsläpp Boverkets förslag på nya normer innebär att energiåtgången ska halveras beroende på uppvärmningsslag. Klimatväggen klarar de nya normerna med råge. Lägre uppvärmningskostnader Klimatväggens konstruktion innebär låg energianvändning och låga kostnader för uppvärmning av bostaden. Här finns mycket pengar att tjäna under hela husets livslängd. Klimatväggen har både hög bärighet, lågt U-värde och låg vikt vilket är unikt! Sparar Moder Jords resurser! Låg vikt Klimatväggen har en totaltjocklek (inkl ett lager gips) på 408 mm och en vikt på 300 kg/kvm. Likvärdig betongvägg med samma U-värde och bärighet har en totaltjocklek på 560 mm och väger 530 kg/kvm. Det innebär att Klimatväggen är 230 kg lättare per kvadratmeter! Lägre kostnader Eftersom väggens totaltjocklek är ca 15 cm mindre än likvärdiga väggar betyder det att man får 6 kvm mindre byggyta vid byggnation av en normalvilla. Vid en uppskattad byggkostnad på ca kr/ kvm blir det en besparing på ca kr. På ett passivhus är motsvarande byggyta ca 10 kvm mindre vilket ger en besparing på kr. Minskad miljöpåverkan Tack vare Klimatväggens förhållandevis låga vikt blir transportvikten också mindre. Det bidrar till minskad bränsleförbrukning och därmed även minskat utsläpp av koldioxid. Det är bra både för köparen och för vår miljö!

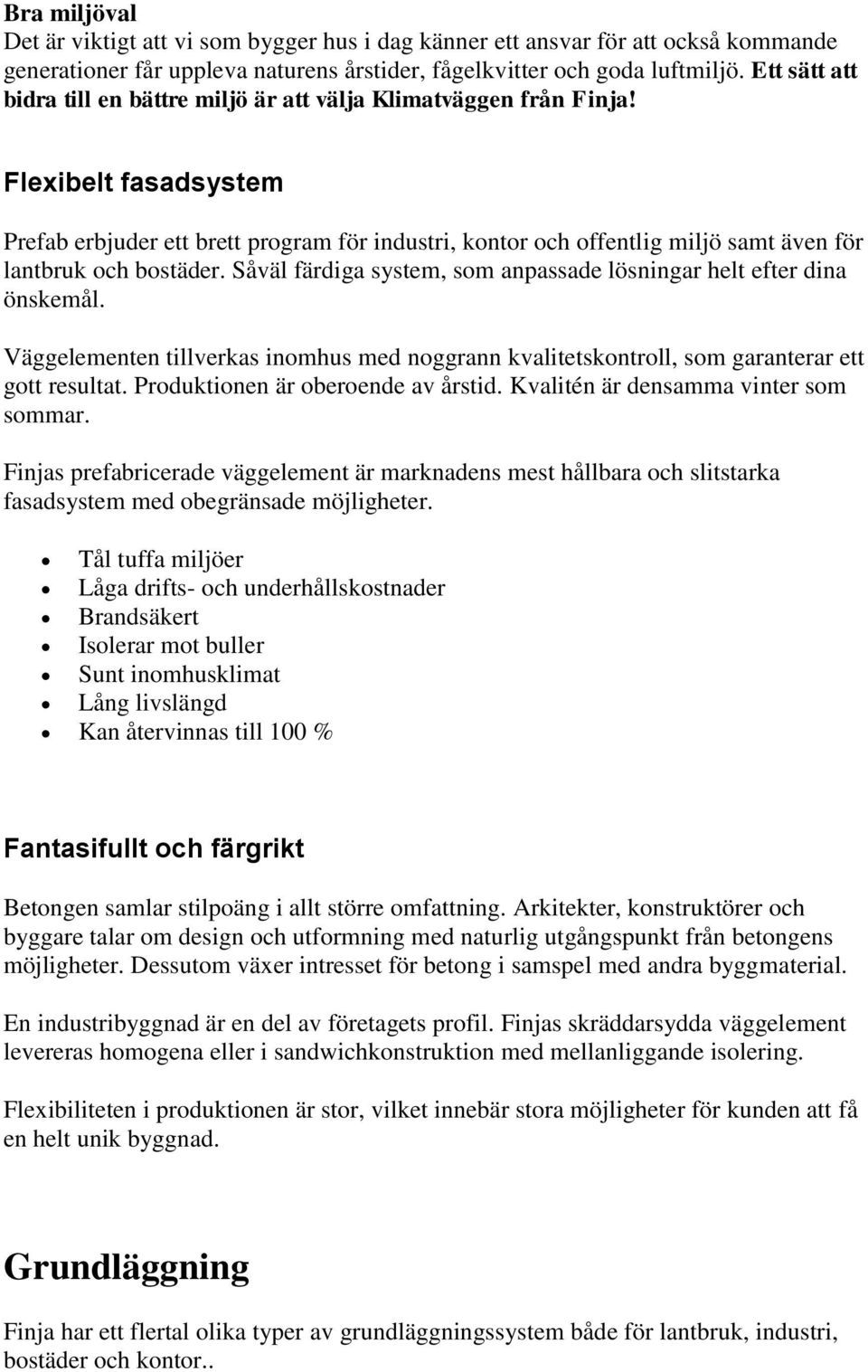

4 Bra miljöval Det är viktigt att vi som bygger hus i dag känner ett ansvar för att också kommande generationer får uppleva naturens årstider, fågelkvitter och goda luftmiljö. Ett sätt att bidra till en bättre miljö är att välja Klimatväggen från Finja! Flexibelt fasadsystem Prefab erbjuder ett brett program för industri, kontor och offentlig miljö samt även för lantbruk och bostäder. Såväl färdiga system, som anpassade lösningar helt efter dina önskemål. Väggelementen tillverkas inomhus med noggrann kvalitetskontroll, som garanterar ett gott resultat. Produktionen är oberoende av årstid. Kvalitén är densamma vinter som sommar. Finjas prefabricerade väggelement är marknadens mest hållbara och slitstarka fasadsystem med obegränsade möjligheter. Tål tuffa miljöer Låga drifts- och underhållskostnader Brandsäkert Isolerar mot buller Sunt inomhusklimat Lång livslängd Kan återvinnas till 100 % Fantasifullt och färgrikt Betongen samlar stilpoäng i allt större omfattning. Arkitekter, konstruktörer och byggare talar om design och utformning med naturlig utgångspunkt från betongens möjligheter. Dessutom växer intresset för betong i samspel med andra byggmaterial. En industribyggnad är en del av företagets profil. Finjas skräddarsydda väggelement levereras homogena eller i sandwichkonstruktion med mellanliggande isolering. Flexibiliteten i produktionen är stor, vilket innebär stora möjligheter för kunden att få en helt unik byggnad. Grundläggning Finja har ett flertal olika typer av grundläggningssystem både för lantbruk, industri, bostäder och kontor..

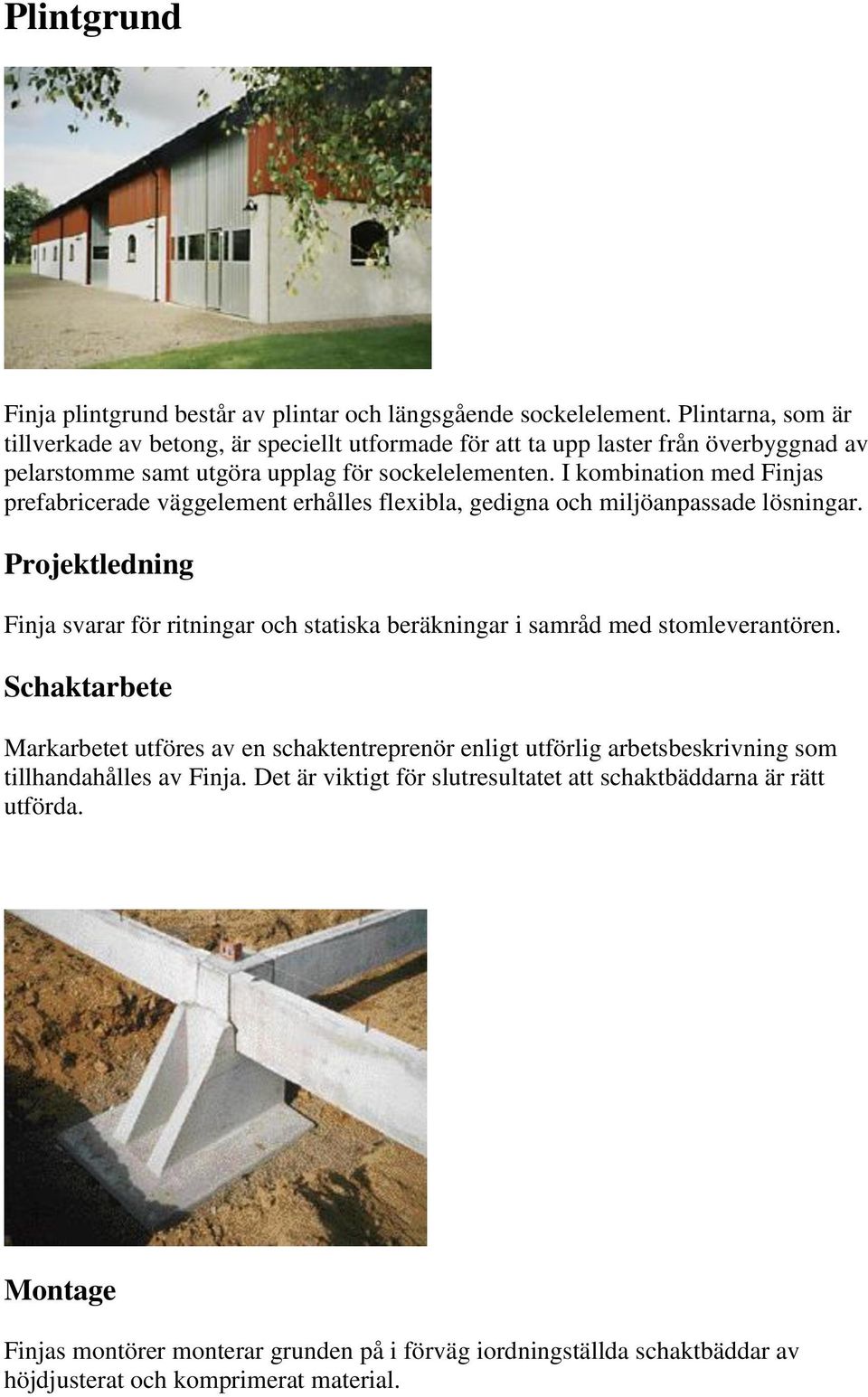

5 Plintgrund Finja plintgrund består av plintar och längsgående sockelelement. Plintarna, som är tillverkade av betong, är speciellt utformade för att ta upp laster från överbyggnad av pelarstomme samt utgöra upplag för sockelelementen. I kombination med Finjas prefabricerade väggelement erhålles flexibla, gedigna och miljöanpassade lösningar. Projektledning Finja svarar för ritningar och statiska beräkningar i samråd med stomleverantören. Schaktarbete Markarbetet utföres av en schaktentreprenör enligt utförlig arbetsbeskrivning som tillhandahålles av Finja. Det är viktigt för slutresultatet att schaktbäddarna är rätt utförda. Montage Finjas montörer monterar grunden på i förväg iordningställda schaktbäddar av höjdjusterat och komprimerat material.

6 Sockelelementen monteras mellan plintarna utan stöd från mark. Hela montaget utföres torrt, d.v.s. utan gjutning på plats. Montaget utföres med hjälp av kranbil. Grund till en normalstor byggnad monteras på en dag. När montaget är klart har pelarstommen en stabil och säker grund att stå på! Balkgrund Produktbeskrivning Grundbalkar och plintar utgör ett grundläggningssystem för fribärande bjälklag över ett ventilerat utrymme, s.k. torpargrund eller kryprumsgrund. Balkarna är gjutna i högvärdig betong med fastgjuten cellplastisolering. Isoleringen ger möjlighet till reducerat grundläggningsdjup. Plintblocken av lättklinkerblock möjliggör ett torrt montage utan formsättning och gjutning. Arbetet kan pågå även under kall och otjänlig väderlek. Om större grundläggningsdjup önskas, kan det övre blocket resas på högkant och plinthöjden blir då 900 mm. Alternativt kan plinten utgöras av rör och betong, papp eller plåt, fyllt med betong och placerat på plintblock. I sådana fall ställs krav på noggrannhet vid utsättningen eftersom toleranserna i sidled minskas avsevärt.

7 Sockelelement Produktbeskrivning En metod som ger stabil sockel och kantisolering för platsgjuten betongplatta på mark. För småhus och liknande mindre byggnader. Finja sockelelement ger många fördelar Behöver ej stagas för gjutning. Kan återfyllas före gjutning. Ger en stark yttre betongdel som sockel. Klarar enkelt att bära fasadsten. Välisolerad kant med isoleringen på rätt plats. Sektionsskiss 1. Rostfri bygel, 3 st ingjutna per std-element. Används även som lyft. 2. Förtagningsjärn ikrokas runt rostfri bygel enligt punkt st längsgående armeringsjärn Ø 12 Ks 500 ST. 4. Nät NPs 6200 centriskt i plattan. 5. Komprimerat och avdraget dränerande och kapillärbrytande material.

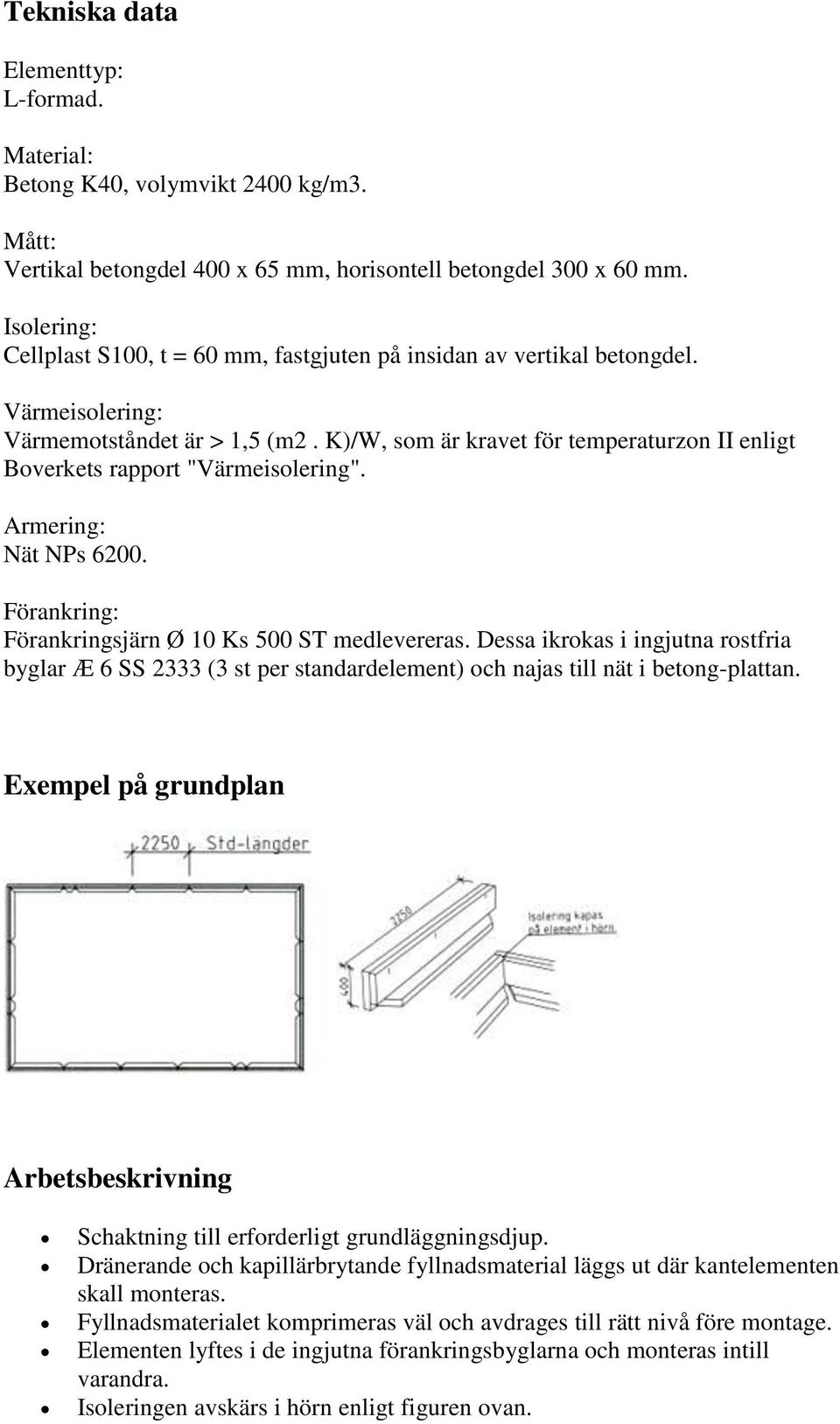

8 Tekniska data Elementtyp: L-formad. Material: Betong K40, volymvikt 2400 kg/m3. Mått: Vertikal betongdel 400 x 65 mm, horisontell betongdel 300 x 60 mm. Isolering: Cellplast S100, t = 60 mm, fastgjuten på insidan av vertikal betongdel. Värmeisolering: Värmemotståndet är > 1,5 (m2. K)/W, som är kravet för temperaturzon II enligt Boverkets rapport "Värmeisolering". Armering: Nät NPs Förankring: Förankringsjärn Ø 10 Ks 500 ST medlevereras. Dessa ikrokas i ingjutna rostfria byglar Æ 6 SS 2333 (3 st per standardelement) och najas till nät i betong-plattan. Exempel på grundplan Arbetsbeskrivning Schaktning till erforderligt grundläggningsdjup. Dränerande och kapillärbrytande fyllnadsmaterial läggs ut där kantelementen skall monteras. Fyllnadsmaterialet komprimeras väl och avdrages till rätt nivå före montage. Elementen lyftes i de ingjutna förankringsbyglarna och monteras intill varandra. Isoleringen avskärs i hörn enligt figuren ovan.

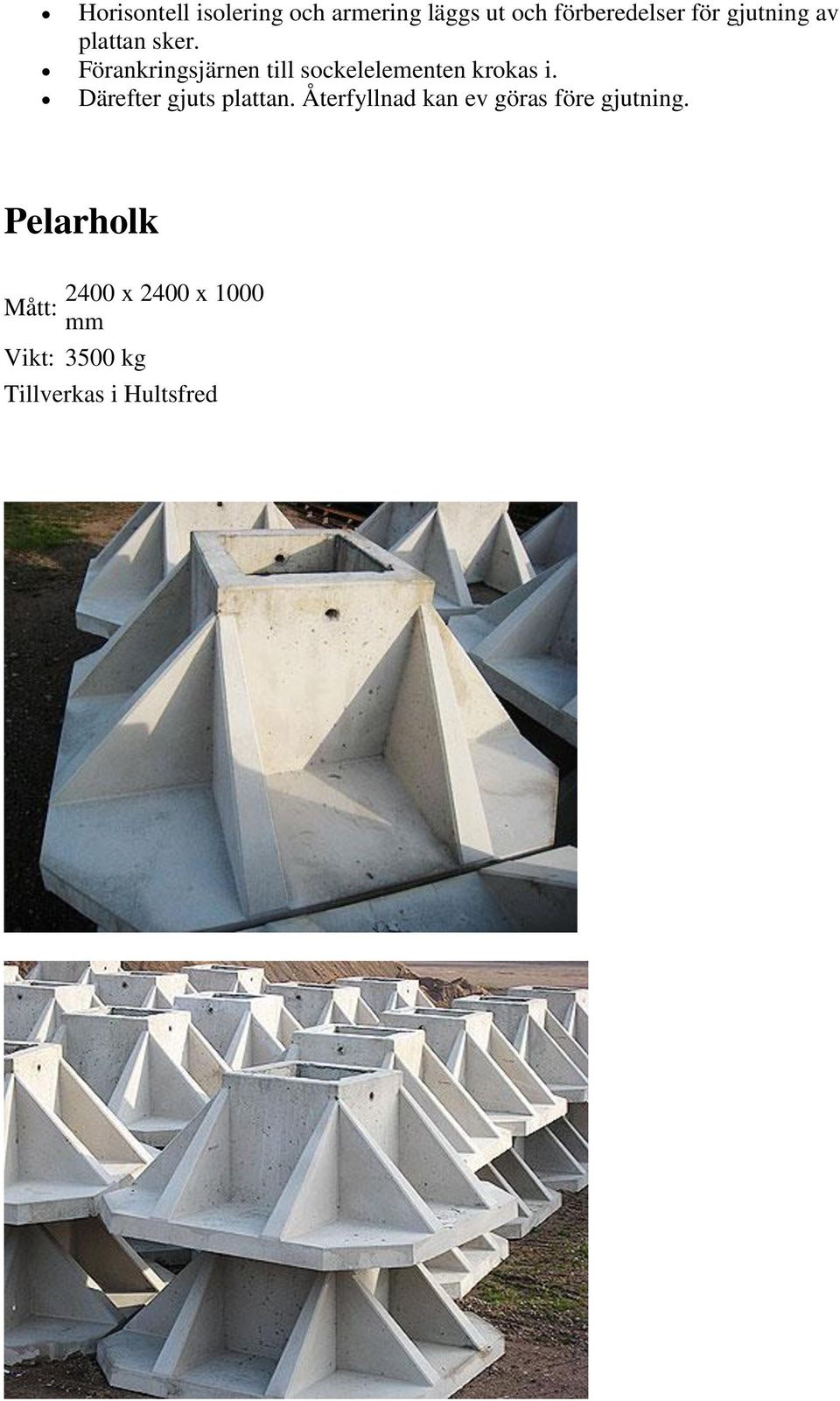

9 Horisontell isolering och armering läggs ut och förberedelser för gjutning av plattan sker. Förankringsjärnen till sockelelementen krokas i. Därefter gjuts plattan. Återfyllnad kan ev göras före gjutning. Pelarholk Mått: 2400 x 2400 x 1000 mm Vikt: 3500 kg Tillverkas i Hultsfred
