1 Spånskivor till golv och vägg! SPAANDEX VÄGG/GOLV MONTERINGSANVISNING Pindstrup 8550 Ryomgård Danmark T F

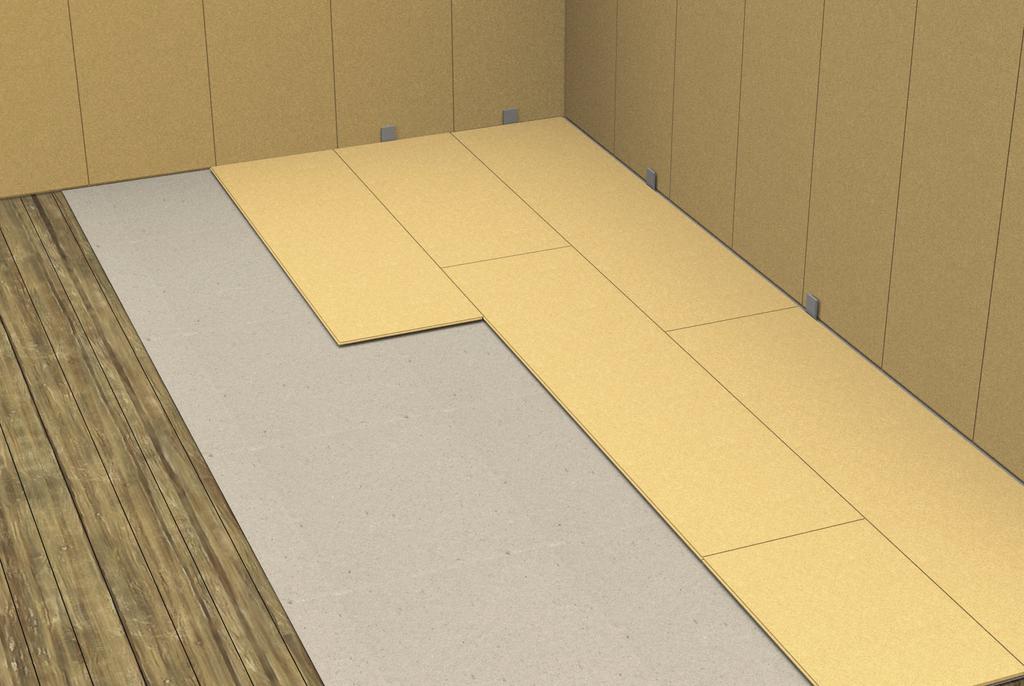

2 Monteringsanvisning flytande golv till ren SPAANDEX EN 312 P1 TG4 - lämplig till renovering av äldre och nedslitna golv i bostad Skivorna uppfyller byggreglementets gällande krav för brandklass D K1 10 D-s2,d2. Vid renovering av golv i bostadsyta skall den färdiga golvkonstruktionen uppfylla gällande byggnadskrav. Till plana och vågräta golv rekommenderas 10 eller 12 mm tjocka ROT-golvskivor. Vid större ojämnheter rekommenderas 16 eller 22 mm skivor (se även monteringsanvisning för SPAANDEX K-golv). MONTERING I BOSTADSYTA Klimatklass 1, d.v.s. bostadsrum eller andra permanent uppvärmda rum var den årliga RH ligger i intervallet 35-65% vid 180 C. FÖRBEHANDLING AV EXISTERANDE GOLV De gamla golvbrädernas tillstånd och bärighet bör noga värderas innan arbetet påbörjas. Golvbrädorna bör vara solida och stabila - och skruvade fast till underlaget. Om det existerande golvet är mycket ojämnt skall det, så vitt det är möjligt utjämnas med hyvling eller spackling med ett spackel avsett för trä, t.ex. ARDEX K 75, eller likvärdigt. MONTERING Skivorna monteras flytande på en golvpapp. Är underlaget av betong monteras en fuktspärr närmast betongen. Observera att det normalt sett inte monteras fuktspärr ovanpå organiskt material. Rätsida TYPE TG 4 VÄGG/GOLV Skivorna monteras i förband med minimum 300 mm mellan kortskarvarna. I not och fjäder påföres lim. Överskjutande mängd lim torkas omedelbart bort med fuktig trasa. Vi rekommenderar PVAC-lim av typen D3. Efter montering skall limmet härda i minst 24 timmar innan golvet belastas. Skarvar kan behöva slipas lätt så de blir helt plana. OBS! Med tunt eller högglansigt ytmaterial kan skivskarvarna lysa igenom vid starkt solljus, från t.ex. stora fönsterpartier. Kvalitetssäkring Spånskivor från NOVOPAN TRÄINDUSTRI A-S är producerat, kontrollerat och märkt enligt gällande regler och anvisningar. Spånskivorna från NOVOPAN TRÄINDUSTRI A-S uppfyller kraven avseende formaldehydinnehåll och är godkänt av certifieringsorganet Dancert samt är CE-märkta enligt Byggvaruförordningen (CPR). Prestandadeklaration (DoP) hittar du på

3 overing i bostadsrum RENOVERINGSGOLV (ROT-GOLV) Kilar SPAANDEX EN 312 VÄGG/GOLV Golvpapp 500 g/m 2 Existerande golv GOLVSCHEMA SKIVTJOCKLEK 10 mm 12 mm 16 mm FORMAT B x L mm 600x1200/ x x2400 PROFIL TG4 TG4 TG4

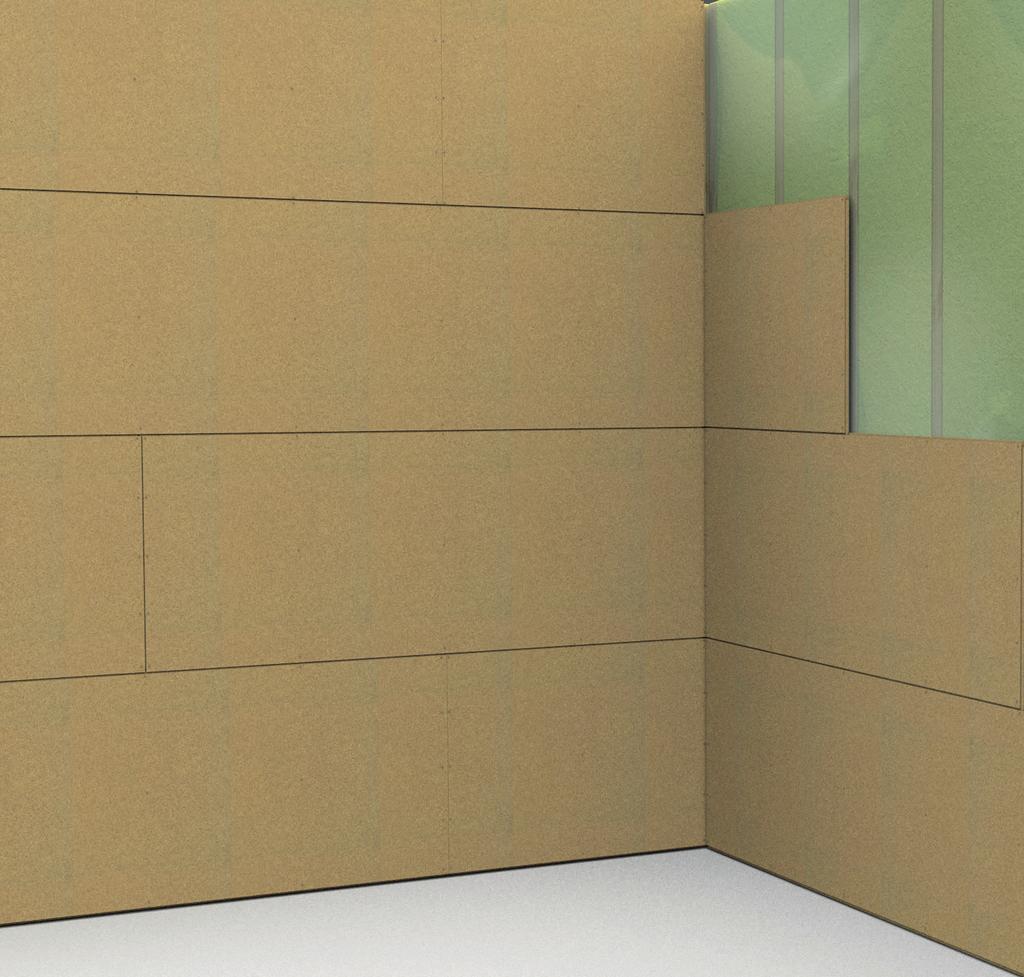

4 Monteringsanvisning NOVOPAN VÄGG SPAANDEX VÄGG/GOLV EN 313 P1 TG4/TG2 12 och 16 mm Lämplig till invändig beklädnad. Skivorna skall användas i klimatklass 0 och 1, d.v.s. i permanent uppvärmda rum, där den årliga RF ligger i intervallet % vid 18 C. Skivorna uppfyller gällande krav i byggnadsreglementet Klass D, K1 D-s2, d2. Limsträng not/fjäder Skivorna har god beständighet mot stötar och slag samt god skruvhållfasthet som gör dem lämpliga för upphängning av t.ex. hyllor, skåp, tavlor etc. Rätsida Ret side SPAANDEX VÄGG/GOLV TG 4 SPAANDEX VÄGG/GOLV BLADFALS LODRÄTT MONTE SKIVHÖRN TYP BLADFALS 2 TYP BLADFALS MED V-FOG Träreglar Spackling TG 4 KAN MONTERAS LODRÄTT ELLER VÅGRÄTT Skivor av typen TG 4 kan monteras lodrätt eller vågrätt mot ett plant underlag. Skivorna monteras i förband och varje skiva bör täcka 2 reglar. BLADFALS MONTERAS LODRÄTT Skivor med bladfals på 2 långsidor bör monteras lodrätt med fogarna mitt på lodrätt stående reglar. Montera med En rörelsefog på 5-8 mm mot golv/tak eller andra fasta byggningsdelar. Vid ytor > 12 löpmeter lämnas ytterligare utrymme för rörelsefog. Alla fogar limmas noggrant och rikligt med lim. Lim skall tränga ut och överskottet torkas omedelbart bort med fuktig trasa. Vid inåtgående hörnen skärs den mötande skivan av med en vinkel på 25-30, se bild. VÄGGSCHEMA SKIVTJOCKLEK 12 mm 16 mm PROFIL Bladfals TG4, TG2 Bladfals TG4, TG2 FORMAT 600x1800/2400 mm 600x1200x2400 mm SPIKSTORLEK 2,0 x 40 mm 2,5 x 55 mm UNDERLAG FÖR MONTERING Underlaget kan bestå av träreglar eller stålreglar monterade med ett c/c avstånd på 600 mm. Där det sedan skall monteras fasta inventarier såsom radiatorer, skåp etc. bör det monteras tvärsgående kortling. Fuktspärr monteras enligt anvisningar Fukthandboken/SBi 224 Vi rekommenderar en 0,2 mm CE-märkt PE-folie. SPÅNSKIVESKRUV 3,5 x 35 mm 4,2 x 45 mm SKIVKANT 125 mm 150 mm OBS! I våtrum bör fuktspärr undvikas om väggen behandlas med I SKIVMITT 250 mm 300 mm vattentät MK-godkänd/Europeisk teknisk godkänt yta. SPIK/SKRUVAVSTÅND V-fog efter överenskommelse

5 lodrätt och vågrätt Limsträng bladfals Rätsida LIMNING OCH INFÄSTNING Not- och fjäderprofil limmas med 2 strängar, en på fjäderns ovansida och en på notens undersida. Skivor med bladfals limmas med 2 strängar -en ytterst på falsen och en innerst i urfräsningen, se bild. Regel Ljudisolering Bjälklag Acrylfogmassa SPAANDEX VÄGG/GOLV TG4 MONTAGE MOT INNERTAK ERING VÄGG VÄGG MONTAGE MOT GOLV Acrylfogmassa Ljudisolering Bjälklag Regel Grundmålning Glasfiberband Spackling Första strykningen Andra strykningen MÅLNING Väggskivornas täta ytskikt gör de utmärkta att måla på. Spikhål och skivkanter spacklas och slipas plana. TAPETER OCH VÄV Skivskarvar slipas till en jämn yta. Innan tapetsering grundstrykes ytan med grundfärg eller förtunnat tapetklister med 1-3 delar vatten. Tapet monteras därefter med tapetklister. Till glas och fiberväv grundas med vävlim utspätt med 2-3 delar vatten. Därefter klistras väven med outspätt vävlim. Vid all efterbearbetning rekommenderas att följa färg och tapetproducenternas anvisningar. KERAMISKA YTOR Uppsättning av keramiska material rekommenderas inte på spånskivor då skivor av organiskt material får rörelser under året på grund av den relativa luftfuktigheten. Det är dock möjligt, med lämplig fästmassa och flexibel tätningsmassa att montera små ytor i torra rum som t.ex. mellan skåp och spis etc.

6 offenm.com Kom ihåg! GENERELLT Spånskivor av typen EN 312 P1 bör endast användas i permanent uppvärmda rum där den relativa luftfuktigheten ligger i intervallet 35-65% vid 18 C. Skivorna acklimatiseras i en vecka på plant underlag i det rum, där de skall monteras. Alla skivskarvar limmas rikligt så att ett överskott tränger fram. VÄGG Väggen monteras med rörelsefog mot golv, tack och andra fasta installationer med 5-8 mm. Skall det monteras mycket tunga föremål, förstärk konstruktionen med kortlingar. GOLV Avsnittet om flytande renoveringsgolv gäller endast för montering i ytor som belastas som vanlig bostad. Montera med rörelsefog mot vägg, genomföringar och fasta installationer på mm. Eventuell fuktspärr. Korrekt monterad för att skydda konstruktionen mot fukt. Ingen fuktspärr mot annat organiskt material. Golvet bör täckas/skyddas fram till montering av golvbeläggningen. Alla skivskarvar slipas plana. DIMENSIONSFÖRÄNDRINGAR Spånskivor av typen P1 förändrar sig efter den omgivande luftens relativa luftfuktighet. Sambandet mellan skivans fuktinnehåll i viktprocent och den omgivande luftens relativa fuktighet beskrivs här. Längd och breddförändring från 30-90% luftfuktighet är 3-4 mm/ längmeter skiva. Tjockleksförändringen är 3-6% Längd och breddförändingen vid 10% förändring av luftfuktighet är 0,5-0,7 mm/längdmeter skiva. Tjockleksförändringen är 0,5-1,0% % Träfukt SAMBAND MELLAN LUFTFUKTIGHET OCH SKIVANS FUKTINNEHÅLL Relativ luftfuktighet% Pindstrup 8550 Ryomgård Danmark T F salg@novopan.dk
