Rev A Del av Söder 14:5, kv Gefle Vapen Stadsbiblioteket Gävle kommun. Geotekniska förhållanden

Transkript

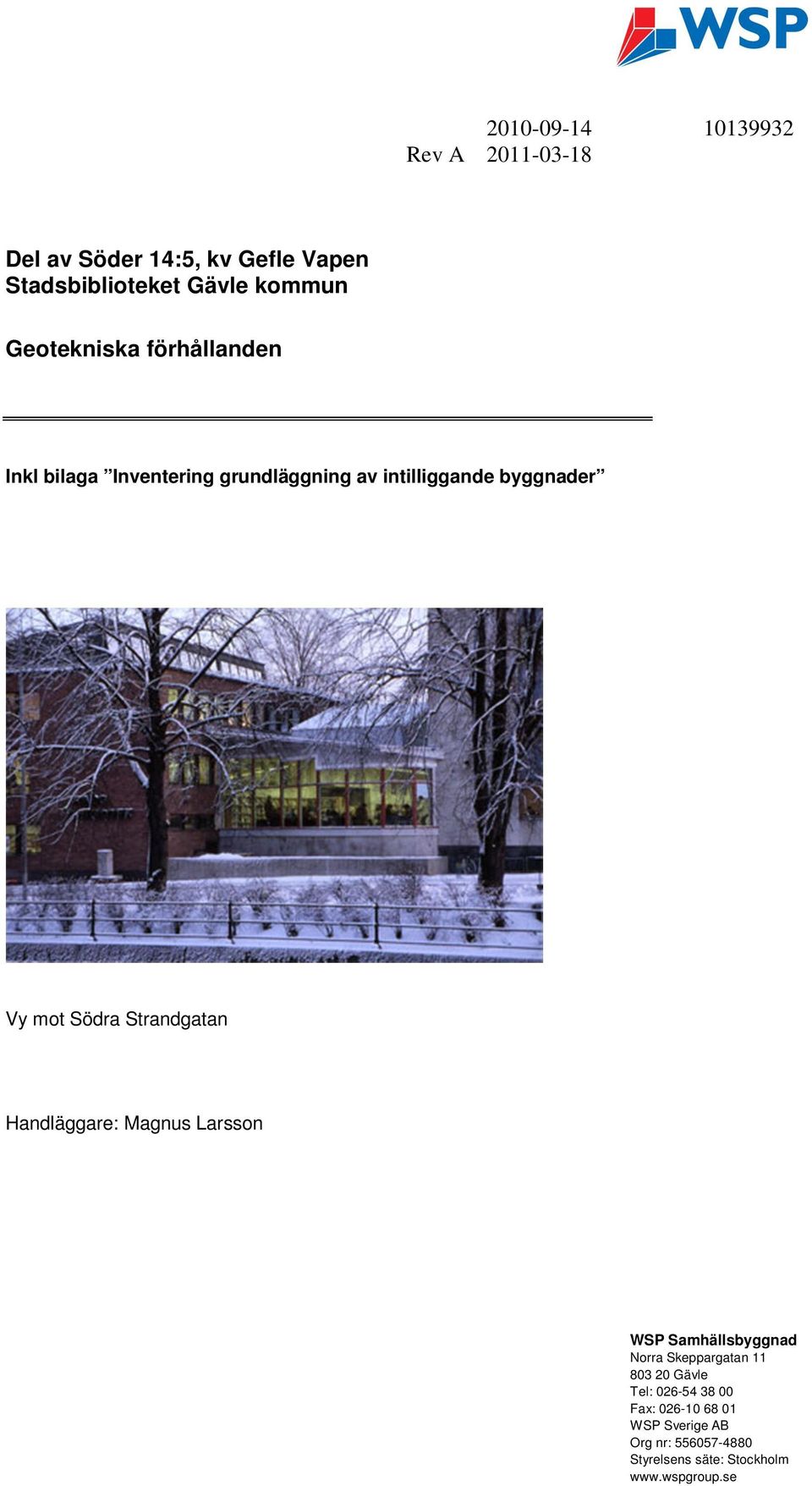

1 Rev A Del av Söder 14:5, kv Gefle Vapen Stadsbiblioteket Gävle kommun Geotekniska förhållanden Inkl bilaga Inventering grundläggning av intilliggande byggnader Vy mot Södra Strandgatan Handläggare: Magnus Larsson WSP Samhällsbyggnad Norra Skeppargatan Gävle Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

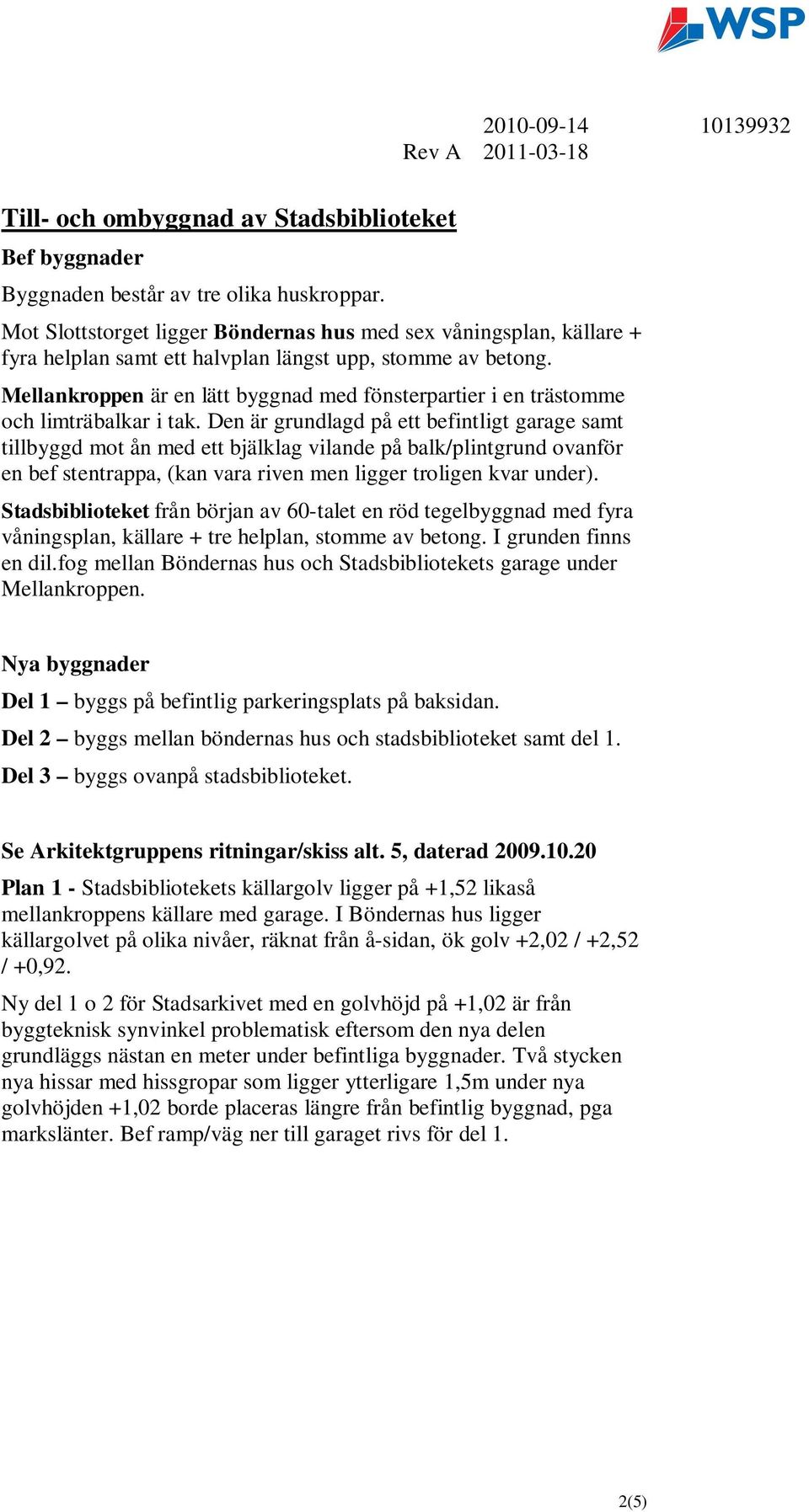

2 Rev A Till- och ombyggnad av Stadsbiblioteket Bef byggnader Byggnaden består av tre olika huskroppar. Mot Slottstorget ligger Böndernas hus med sex våningsplan, källare + fyra helplan samt ett halvplan längst upp, stomme av betong. Mellankroppen är en lätt byggnad med fönsterpartier i en trästomme och limträbalkar i tak. Den är grundlagd på ett befintligt garage samt tillbyggd mot ån med ett bjälklag vilande på balk/plintgrund ovanför en bef stentrappa, (kan vara riven men ligger troligen kvar under). Stadsbiblioteket från början av 60-talet en röd tegelbyggnad med fyra våningsplan, källare + tre helplan, stomme av betong. I grunden finns en dil.fog mellan Böndernas hus och Stadsbibliotekets garage under Mellankroppen. Nya byggnader Del 1 byggs på befintlig parkeringsplats på baksidan. Del 2 byggs mellan böndernas hus och stadsbiblioteket samt del 1. Del 3 byggs ovanpå stadsbiblioteket. Se Arkitektgruppens ritningar/skiss alt. 5, daterad Plan 1 - Stadsbibliotekets källargolv ligger på +1,52 likaså mellankroppens källare med garage. I Böndernas hus ligger källargolvet på olika nivåer, räknat från å-sidan, ök golv +2,02 / +2,52 / +0,92. Ny del 1 o 2 för Stadsarkivet med en golvhöjd på +1,02 är från byggteknisk synvinkel problematisk eftersom den nya delen grundläggs nästan en meter under befintliga byggnader. Två stycken nya hissar med hissgropar som ligger ytterligare 1,5m under nya golvhöjden +1,02 borde placeras längre från befintlig byggnad, pga markslänter. Bef ramp/väg ner till garaget rivs för del 1. 2(5)

3 Rev A Rev A Geotekniska förhållanden Inom området bedöms jorden bestå av sediment av finjord till stora djup. Enligt, Utlåtande efter markundersökning inom kvarteret Gefle Vapen i Gävle daterad 9 maj 1959, består jorden av silt/lera till ca meters djup. Därunder återfinns morän. I dagsläget överlagras sedimentjorden av fyllning med varierande tjocklek och antas vara mellan 0,5 och 1,5 meter. Geotekniska undersökningar utförda i samband med Fördjupad stabilitetsutredning av Tyréns daterad bekräftar de geotekniska förhållanden som beskrivs ovan. Sedimentjorden har i dess översta del stort innehåll av silt och även sand har påträffats. Gyttja bedöms förekomma i olika omfattning till ca 5 meters djup. På djupet ökar lerinnehållet och jorden blir sulfidhaltig. I Tyréns stabilitetsutredning visar utvärdering av CPT-sondering och utförda vingförsök att skjuvhållfastheten i sedimentjorden oftast är mellan 20 och 40 kpa. CPT-sondering och vingförsök har utförts väster, norr och öster om kvarteret Gefle Vapen, men utvärderade värden bedöms vara relevanta för projektet. I samband med Tyréns stabilitetsutredning har även utvärdering av sensitivitet och flytgräns gjorts. Undersökning i dessa punkter visar att jorden ofta är lågsensitiv (lägre än 8) och högplastisk.(mellan 50 och 80). Inom området finns få observationer av grundvatten, men med ledning av ovanstående utredningar bedöms grundvattenytan ligga på nivån ca +0,5 - +1,0 i RH2000 (ca 2,5 till 3 meter under markytan). Grundläggning För de planerade tillbyggnaderna bedöms pålning vara lämplig grundläggningsmetod. Befintliga stabilitetsförhållanden Enligt Tyréns beräkningar i ovanstående stabilitetsutredning är befintliga stabilitetsförhållanden inom området otillräckliga och stabilitetshöjande åtgärder har föreslagits. Om någon/några stabilitetshöjande åtgärder har utförts efter denna utredning har inte kunnat visas. 3(5)

4 Rev A Arbeten i byggskedet - risker Arbeten som bedöms alstra vibrationer, ge ökad belastning av jorden, ge grundvattenförändringar etc, måste utredas noggrant i detta projekt pga att de geotekniska förhållandena är ogynnsamma. Olika arbetsmoment som kan vara en riskfaktor - Pålning (stabilitet, sättning, vibrationer) - Spontning (stabilitet, vibrationer) - Grundvattensänkning, permanent eller temporär (stabilitet, sättning) - Schakt- och fyllningsarbeten (stabilitet, sättning, vibrationer) - Packning (stabilitet, vibrationer) - Transporter (stabilitet, vibrationer) - Tunga lyft, kran (stabilitet, sättning) Rev A Fortsatt utredning För fortsatt utredning/projektering måste kompletterande arbeten enligt nedan utföras. Grundvattenobservationer med portrycksmätare och grundvattenrör med filterspets. Stabilitetsutredning, inkl geotekniska undersökningar, Strandgatan/Gavleån inkl intilliggande fastigheter och kajkonstruktion. Geohydrologisk utredning för grundvattensänkning inkl effekter av Gavleåns låg/högvatten. Fortsatt utredning om intilliggande fastigheters grundläggningsförhållanden. Fortsatt vibrationsutredning om risker för intilliggande fastigheters och kajkonstruktionens känslighet. 4(5)

5 Rev A Rev A Förslag på åtgärder vid utförande/byggskede För att minimera riskerna enligt ovan ska, om inte annan utredning visar annat, nedanstående göras. Spont utförs som tätspont. Temporär grundvattensänkning inom schaktområdet ska göras i brunnar/rör som installeras inom schaktområdet. Ingen permanent grundvattensänkning får göras. Spont ska borras och inte slås ner. Pålning ska göras med borrade pålar. Arbetsfordon ska undvika att använda Södra Strandgatan som transportväg. Upplagsytor och kranar ska undvikas mot Södra Standgatan, Petregatan och Slottstorget. WSP Sverige AB Magnus Larsson 5(5)

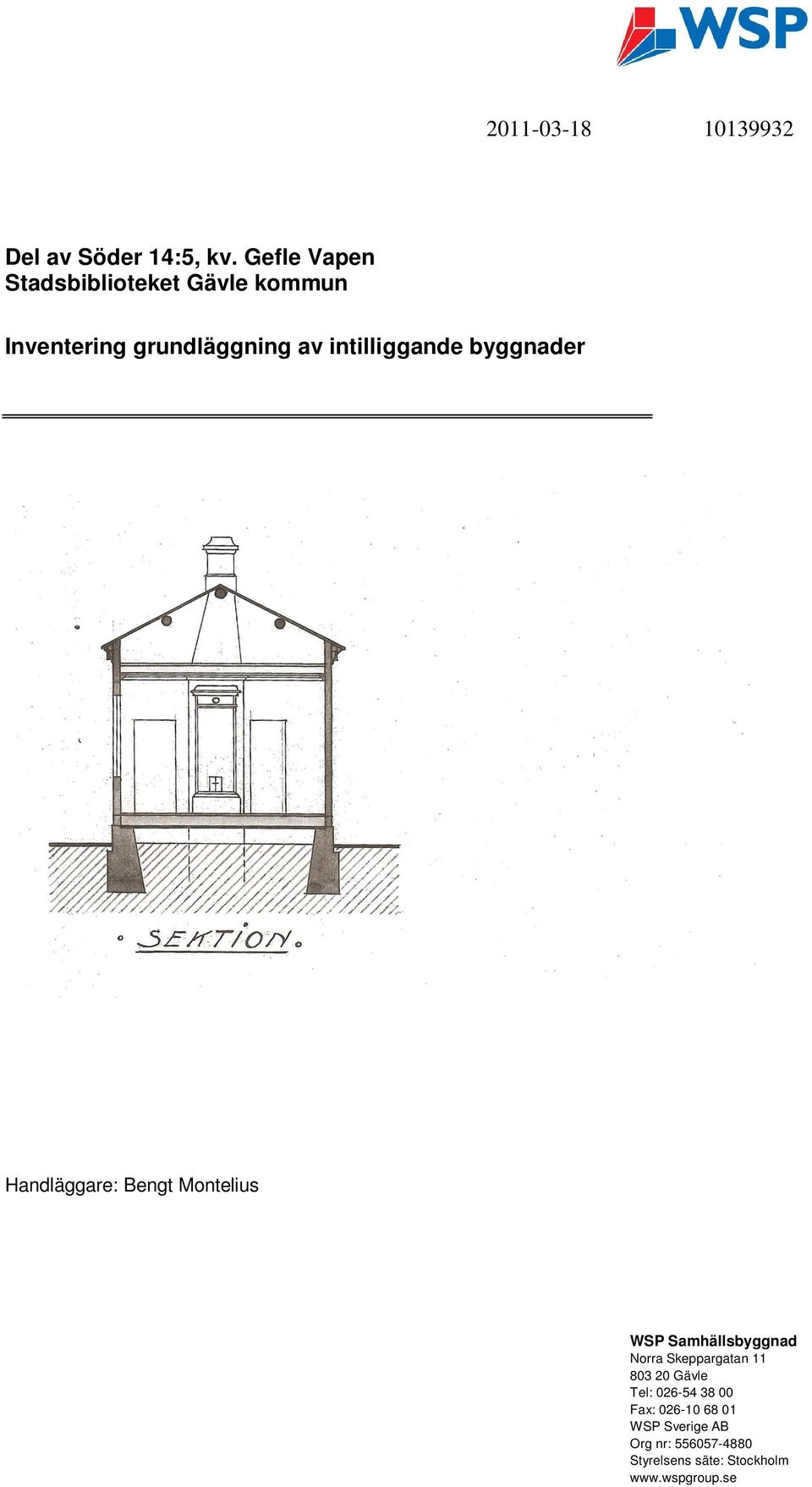

6 Del av Söder 14:5, kv. Gefle Vapen Stadsbiblioteket Gävle kommun Inventering grundläggning av intilliggande byggnader Handläggare: Bengt Montelius WSP Samhällsbyggnad Norra Skeppargatan Gävle Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

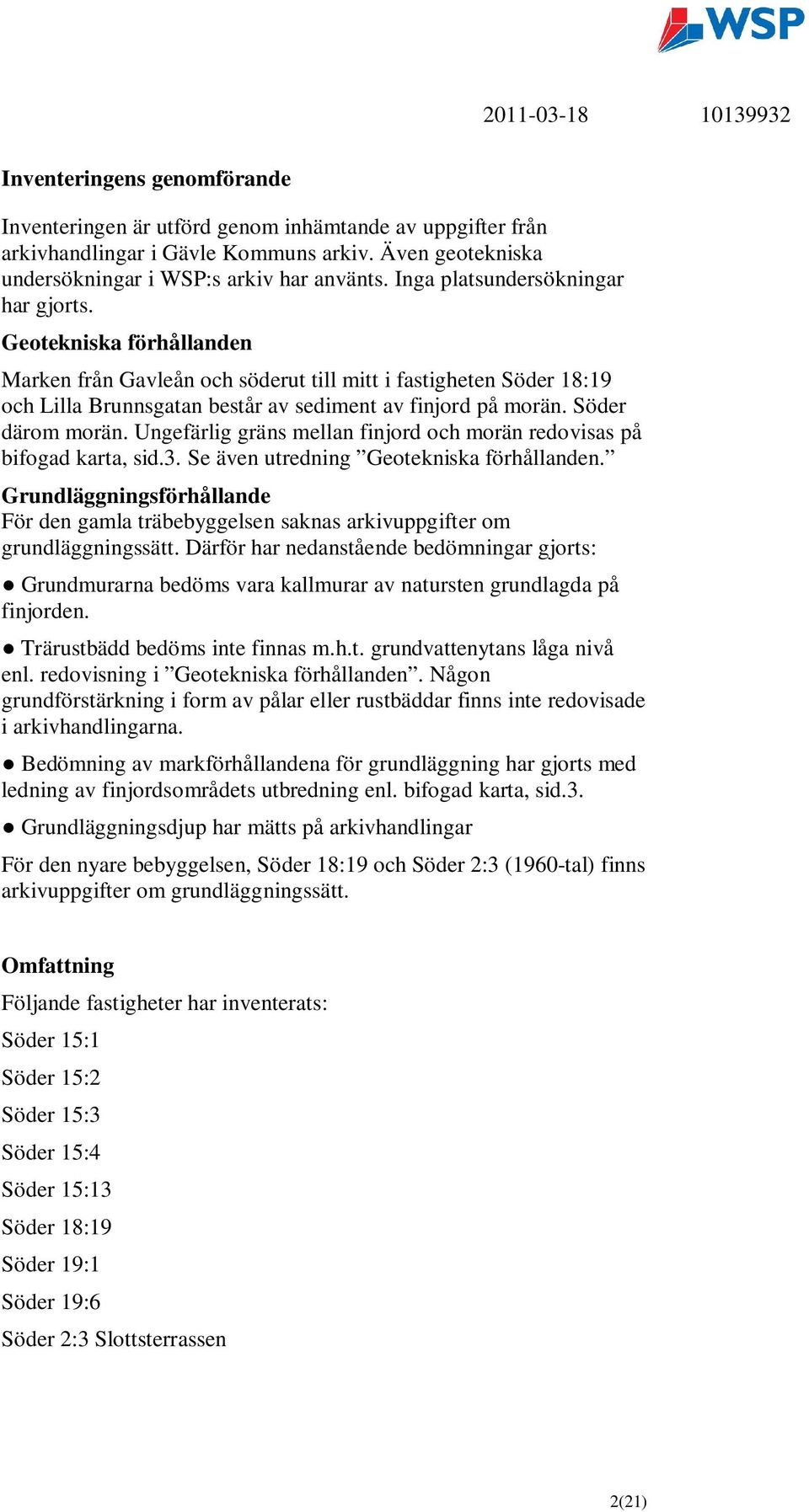

7 Inventeringens genomförande Inventeringen är utförd genom inhämtande av uppgifter från arkivhandlingar i Gävle Kommuns arkiv. Även geotekniska undersökningar i WSP:s arkiv har använts. Inga platsundersökningar har gjorts. Geotekniska förhållanden Marken från Gavleån och söderut till mitt i fastigheten Söder 18:19 och Lilla Brunnsgatan består av sediment av finjord på morän. Söder därom morän. Ungefärlig gräns mellan finjord och morän redovisas på bifogad karta, sid.3. Se även utredning Geotekniska förhållanden. Grundläggningsförhållande För den gamla träbebyggelsen saknas arkivuppgifter om grundläggningssätt. Därför har nedanstående bedömningar gjorts: Grundmurarna bedöms vara kallmurar av natursten grundlagda på finjorden. Trärustbädd bedöms inte finnas m.h.t. grundvattenytans låga nivå enl. redovisning i Geotekniska förhållanden. Någon grundförstärkning i form av pålar eller rustbäddar finns inte redovisade i arkivhandlingarna. Bedömning av markförhållandena för grundläggning har gjorts med ledning av finjordsområdets utbredning enl. bifogad karta, sid.3. Grundläggningsdjup har mätts på arkivhandlingar För den nyare bebyggelsen, Söder 18:19 och Söder 2:3 (1960-tal) finns arkivuppgifter om grundläggningssätt. Omfattning Följande fastigheter har inventerats: Söder 15:1 Söder 15:2 Söder 15:3 Söder 15:4 Söder 15:13 Söder 18:19 Söder 19:1 Söder 19:6 Söder 2:3 Slottsterrassen 2(21)

8 Karta 3(21)

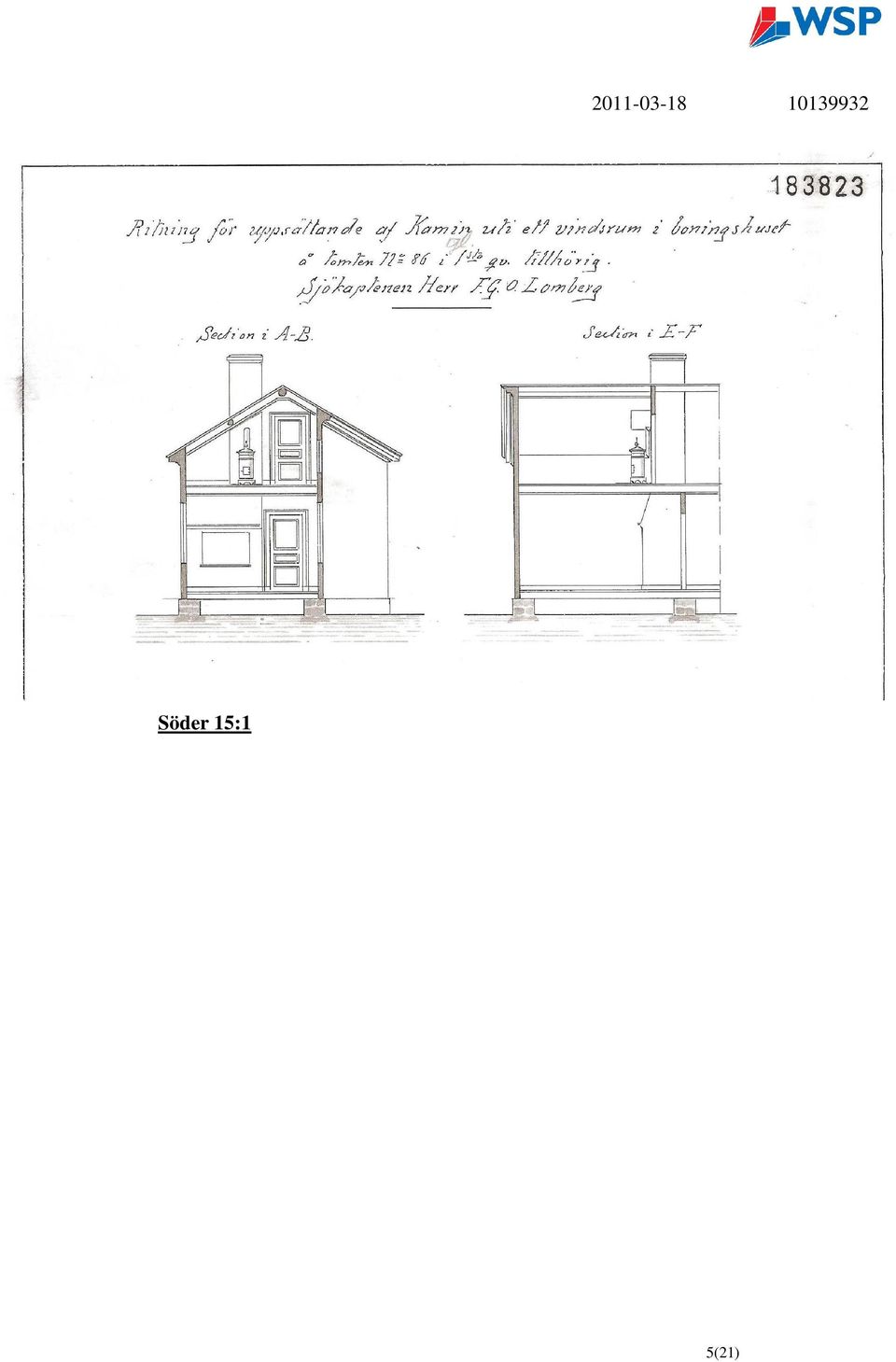

9 Söder 15:1 Typ an byggnad: Bostadshus Material stomme: Trä Fasadmaterial: Trä Antal våningar: 1 och inredd vind. Källare: Nej Grundläggningssätt: Grundmur på lera Grundläggningsnivå: 0,5 m, osäkert ritningsunderlag. Övrigt: Inredd enplans träbyggnad finns i anslutning mot Söder 15:2 Fasad mot Västra Islandsgatan (söder) och Ruddamsgränd (öster) 4(21)

10 Söder 15:1 5(21)

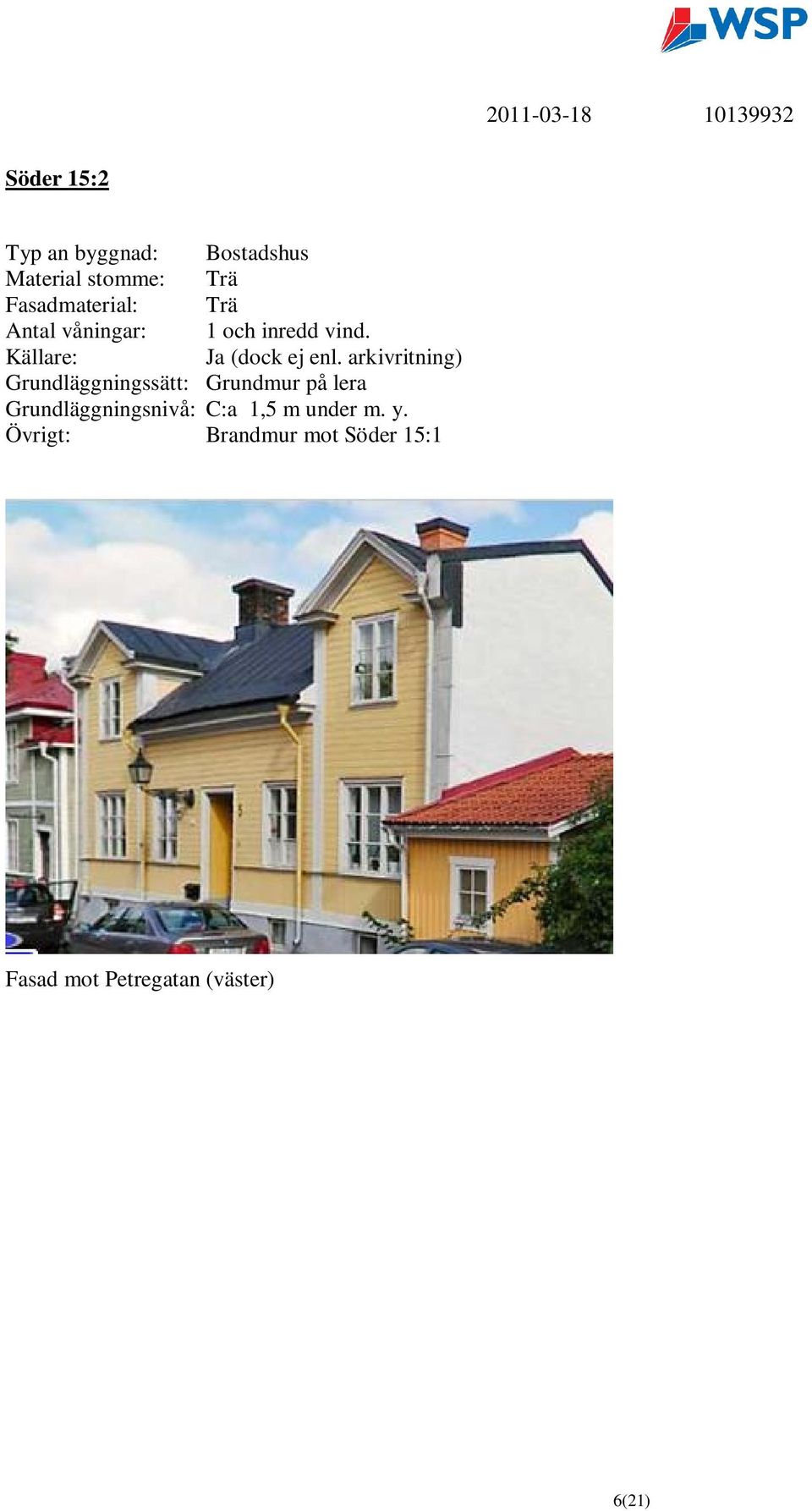

11 Söder 15:2 Typ an byggnad: Bostadshus Material stomme: Trä Fasadmaterial: Trä Antal våningar: 1 och inredd vind. Källare: Ja (dock ej enl. arkivritning) Grundläggningssätt: Grundmur på lera Grundläggningsnivå: C:a 1,5 m under m. y. Övrigt: Brandmur mot Söder 15:1 Fasad mot Petregatan (väster) 6(21)

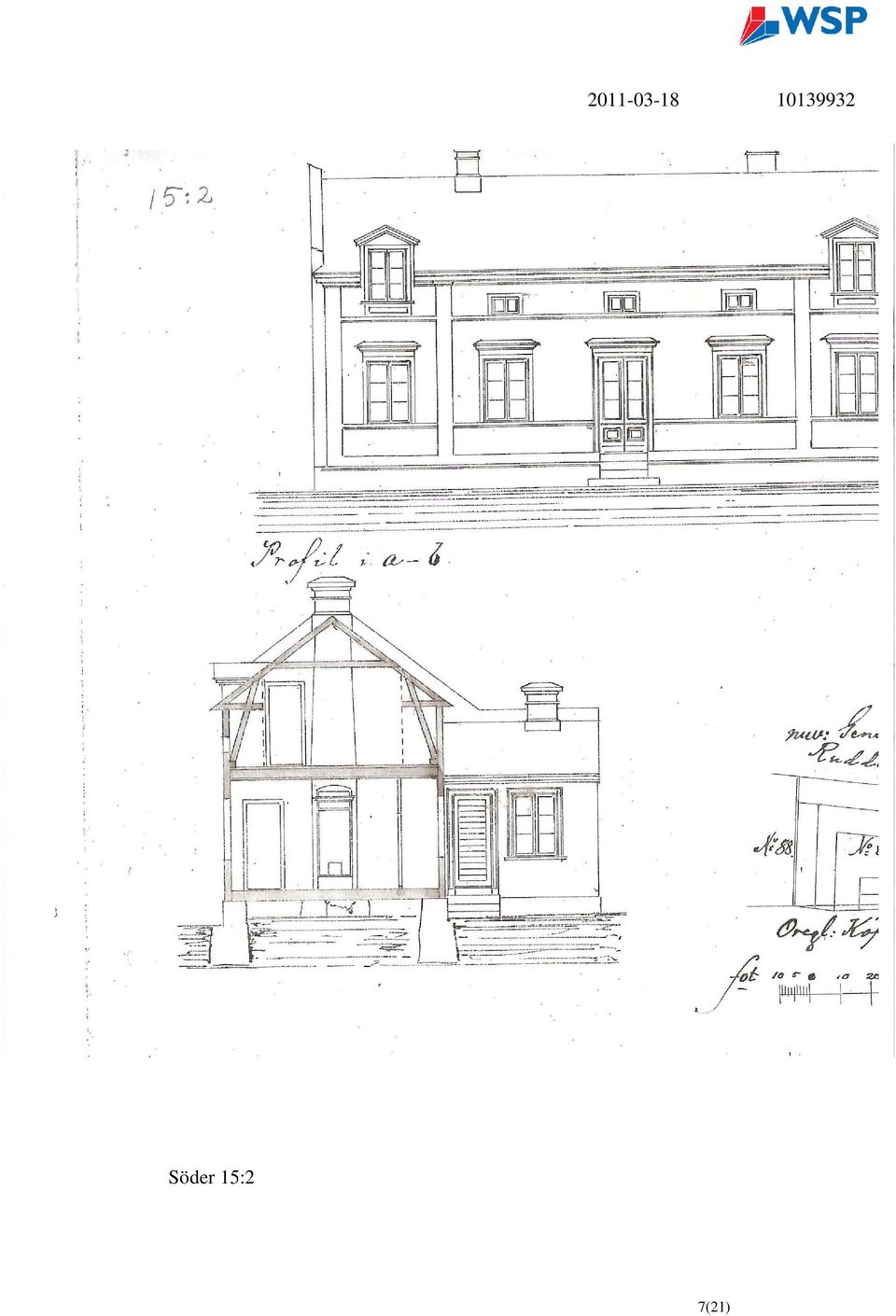

12 Söder 15:2 7(21)

13 Söder 15:3 Typ an byggnad: Bostadshus Material stomme: Trä Fasadmaterial: Trä Antal våningar: 2 Källare: Nej Grundläggningssätt: Sulor på lera. Grundläggningsnivå: C:a 2,3m under m. y. (gårdshuset) Övrigt: Brandmur mot Söder 15:13 Fasad mot Petregatan (väster) 8(21)

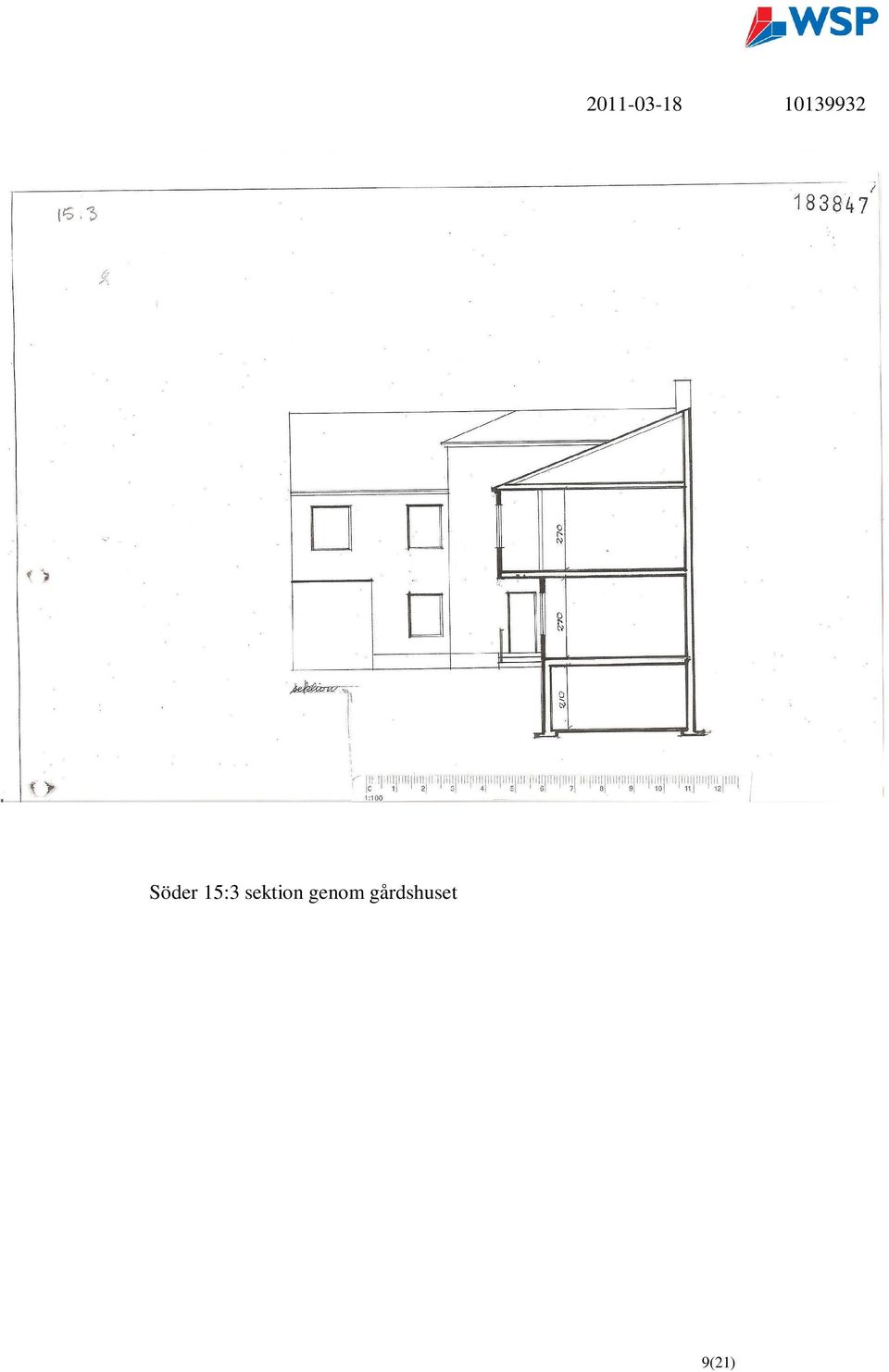

14 Söder 15:3 sektion genom gårdshuset 9(21)

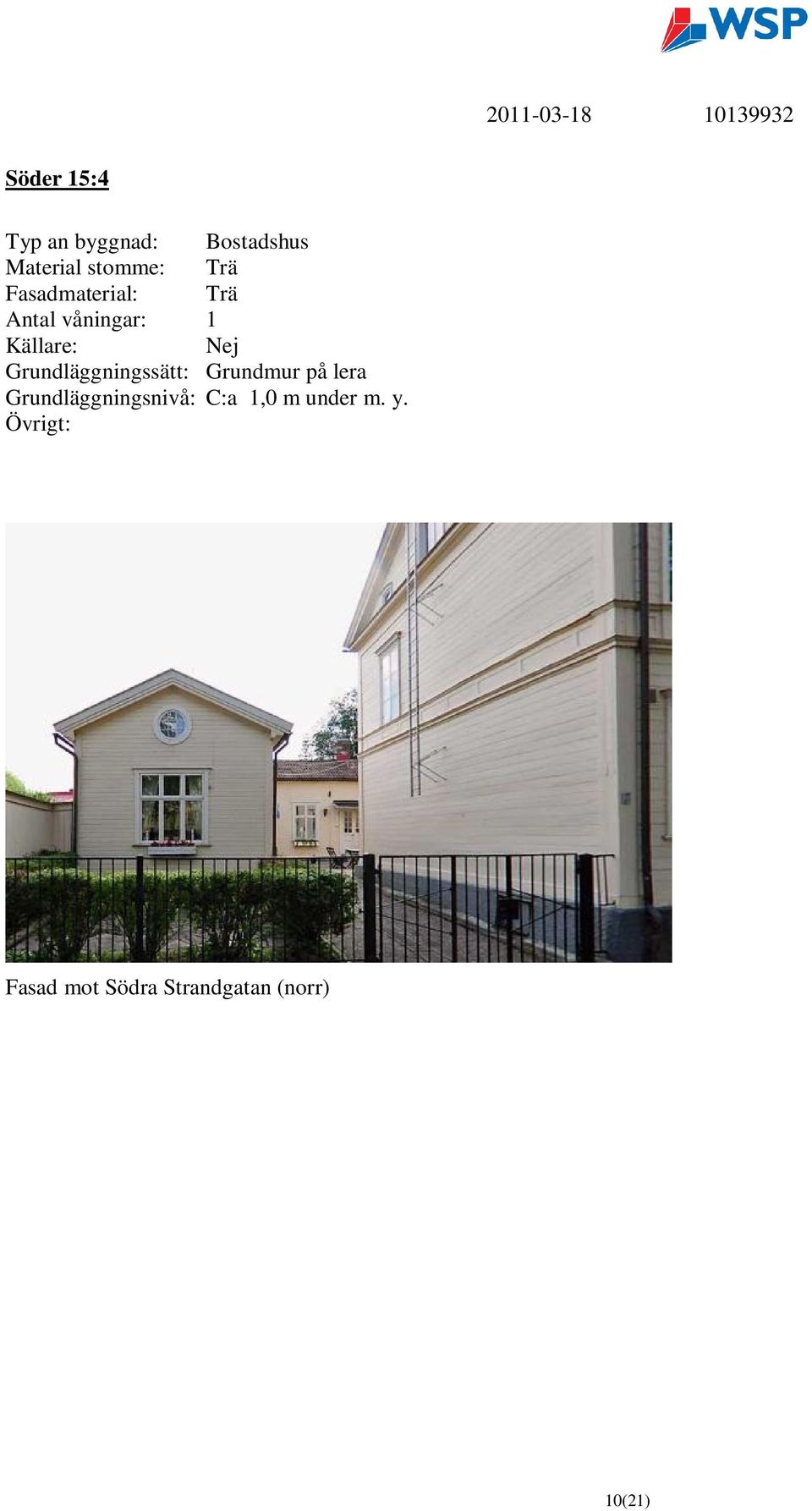

15 Söder 15:4 Typ an byggnad: Bostadshus Material stomme: Trä Fasadmaterial: Trä Antal våningar: 1 Källare: Nej Grundläggningssätt: Grundmur på lera Grundläggningsnivå: C:a 1,0 m under m. y. Övrigt: Fasad mot Södra Strandgatan (norr) 10(21)

16 Söder 15:4 11(21)

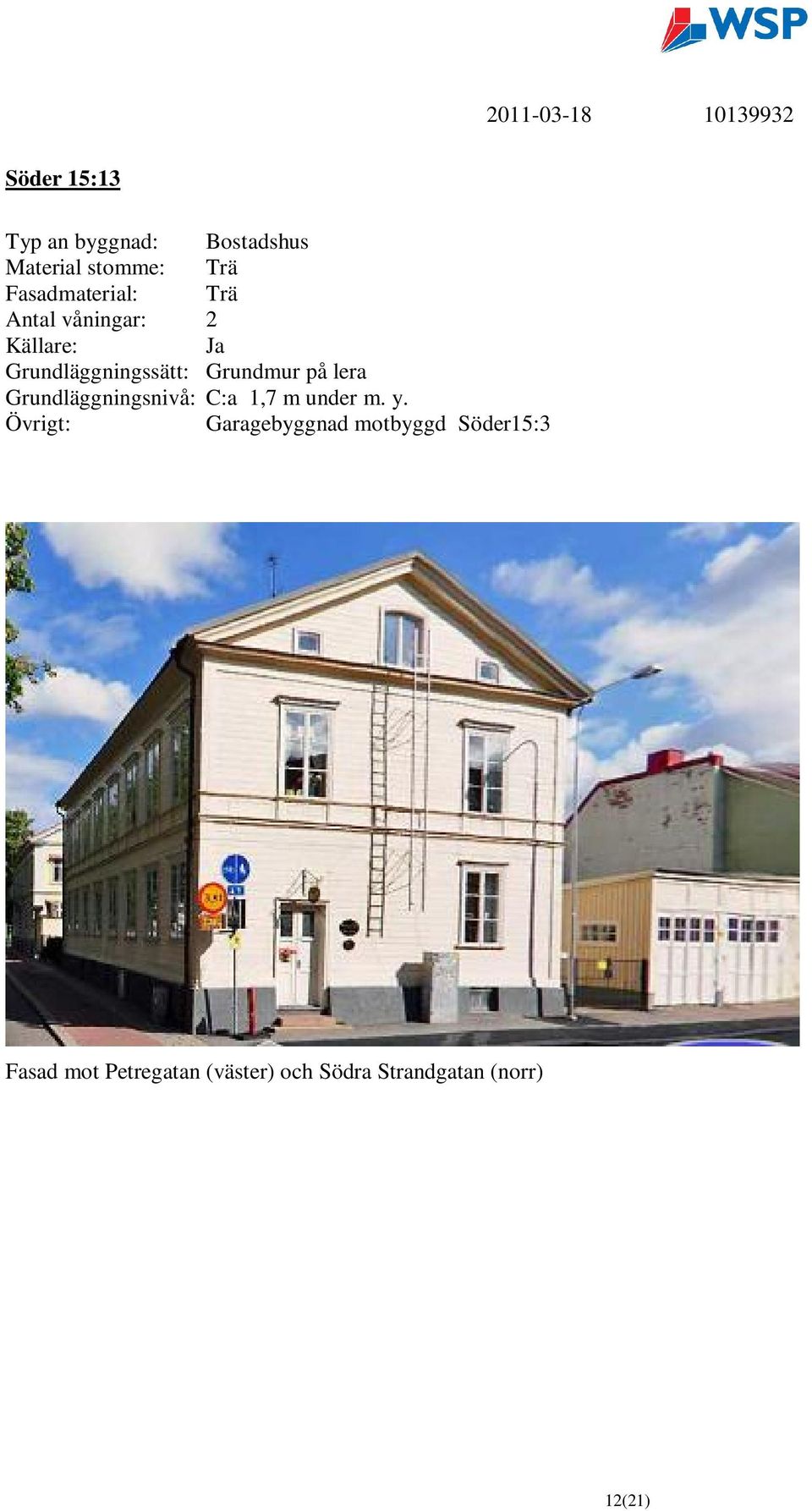

17 Söder 15:13 Typ an byggnad: Bostadshus Material stomme: Trä Fasadmaterial: Trä Antal våningar: 2 Källare: Ja Grundläggningssätt: Grundmur på lera Grundläggningsnivå: C:a 1,7 m under m. y. Övrigt: Garagebyggnad motbyggd Söder15:3 Fasad mot Petregatan (väster) och Södra Strandgatan (norr) 12(21)

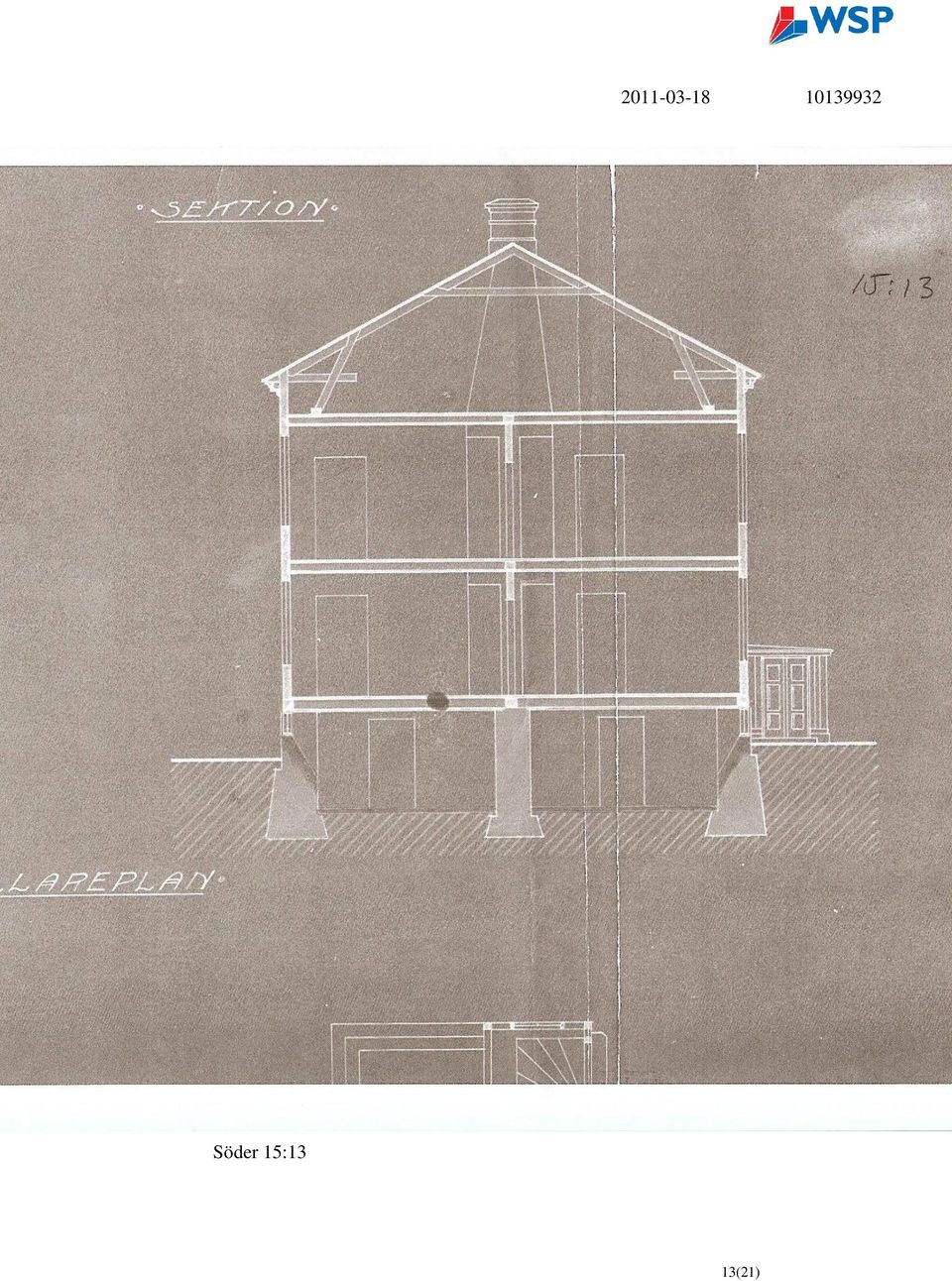

18 Söder 15:13 13(21)

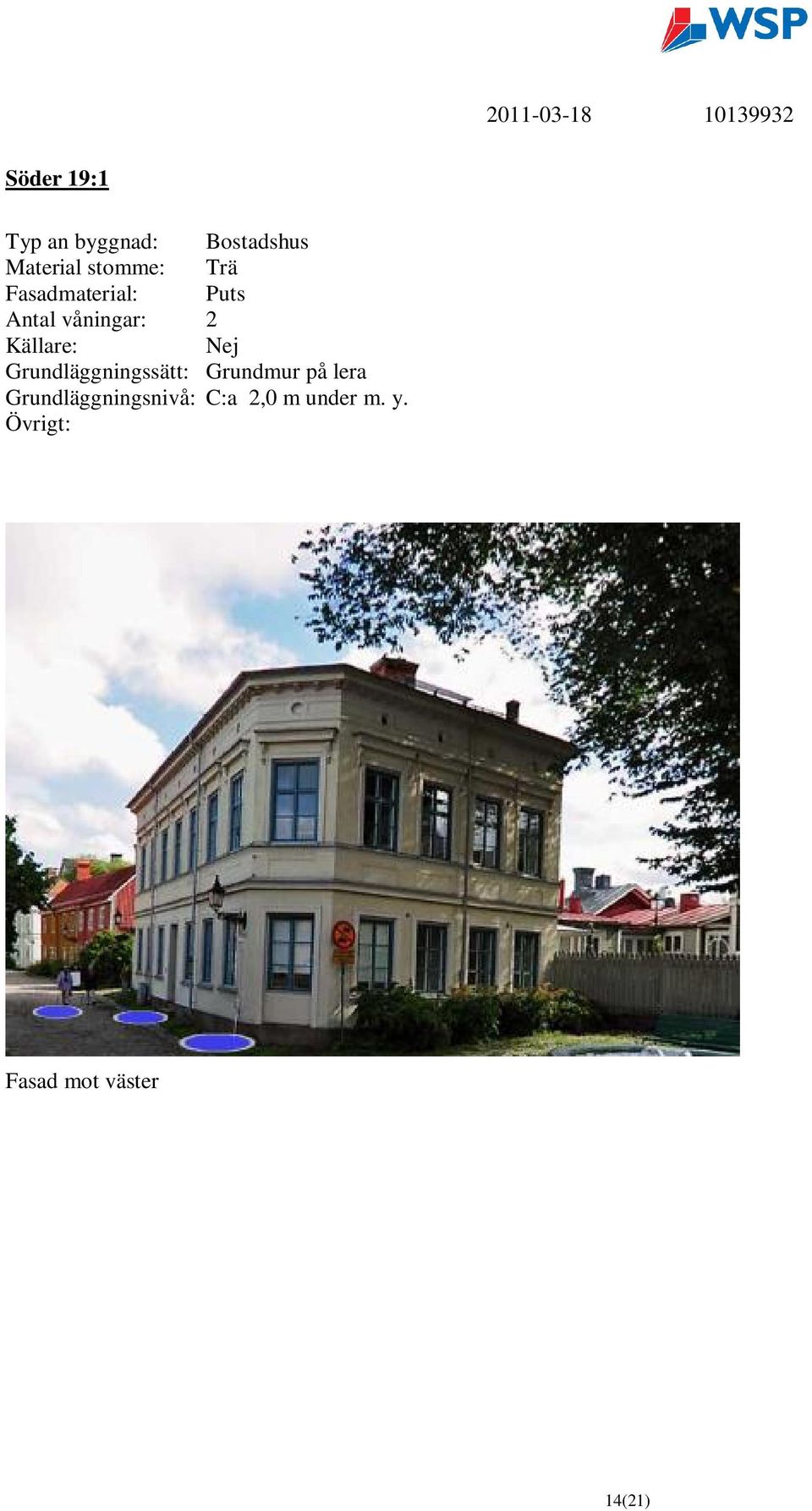

19 Söder 19:1 Typ an byggnad: Bostadshus Material stomme: Trä Fasadmaterial: Puts Antal våningar: 2 Källare: Nej Grundläggningssätt: Grundmur på lera Grundläggningsnivå: C:a 2,0 m under m. y. Övrigt: Fasad mot väster 14(21)

20 15(21)

21 Söder 19:6 Typ an byggnad: Bostadshus Material stomme: Trä Fasadmaterial: Trä Antal våningar: 2 Källare: Nej Grundläggningssätt: Grundsulor troligen på morän Grundläggningsnivå: C:a 1,7 m under m. y. Övrigt: Fasad mot Lilla Brunnsgatan 16(21)

22 Söder 19:6 17(21)

23 Söder 18:19 Typ an byggnad: Kontorshus Material stomme: Betong Fasadmaterial: Tegel Antal våningar: 5 Källare: JA Grundläggningssätt: Norra halvan av byggnaden betongpålar, södra halvan sulor på morän. Grundläggningsnivå: U.k. sula +4,90 till +4,50 Övrigt: Fasad mot Slottstorget (väster) 18(21)

24 Söder (21)

25 Söder 2:3 Slottsterrassen Typ an byggnad: Restaurang Material stomme: Stål och trä Fasadmaterial: Glas, trä Antal våningar: 1 Källare: Delvis Grundläggningssätt: Sulor på morän Grundläggningsnivå: Min. 1,6m under mark enl. ritning Övrigt: Fasad mot väster (Slottstoget) 20(21)

26 Slottsterrassen grundplan WSP Sverige AB Bengt Montelius 21(21)
