1 Handbok för nätverk Funktioner som finns tillgängliga i nätverket Ansluta nätverkskabeln till nätverket Installera maskinen i ett nätverk Windows-konfiguration Använda skrivarfunktionen Konfigurera nätverkskortet med hjälp av en webbläsare Bilaga Läs denna handbok noggrant innan du använder maskinen och förvara den i närheten av maskinen för framtida behov. För säker och korrekt användning, läs Säkerhetsinformationen i Handbok för kopiator innan du använder maskinen.

2 Introduktion Denna bruksanvisning innehåller detaljerade instruktioner om maskinens drift och anmärkningar om produktens användning. För din egen säkerhet och nytta, läs igenom handboken noggrant innan du använder maskinen. Förvara handboken på en lämplig plats för snabb åtkomst. Viktigt! Innehållet i denna bruksanvisning kan ändras utan föregående meddelande. Företaget ska under inga som helst omständigheter hållas ansvarigt för direkta, indirekta, speciella, tillfälliga skador eller följdskador som orsakats på grund av felaktigt handhavande av maskinen. Två typer av måttenheter används i denna handbok. Se den metriska versionen för denna maskin. Varumärken Microsoft, Windows och Windows NT är registrerade varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. Andra produktnamn som nämns häri är endast för identifieringssyfte och kan vara varumärken som tillhör respektive företag. Vi avsäger oss alla rättigheter till dessa märken. De korrekta namnen på operativsystemen Windows är följande: Produktnamnet för Windows 98 är Microsoft Windows 98. Produktnamnet för Windows Me är Microsoft Windows Millennium Edition (Windows Me). Produktnamnen för Windows 2000 är enligt följande: Microsoft Windows 2000 Advanced Server Microsoft Windows 2000 Server Microsoft Windows 2000 Professional Produktnamnen på Windows XP är följande: Microsoft Windows XP Professional Microsoft Windows XP Home Edition Produktnamnen för Windows TM Server 2003 är följande: Microsoft Windows TM Server 2003 Standard Edition Microsoft Windows TM Server 2003 Enterprise Edition Microsoft Windows TM Server 2003 Web Edition ervera: Vissa illustrationer kan avvika något från utseendet på din maskin.

3 Maskinens handböcker Följande handböcker beskriver maskinens användning. Se lämpliga delar i handboken angående särskilda funktioner. De handböcker som medföljer är specifika för maskintypen. Adobe Acrobat Reader behövs för att läsa manualerna som en pdf-fil. Handbok för allmänna inställningar Handboken behandlar inställningar för användarverktyg och adressboksrutiner, t ex registrering av faxnummer, e-postadresser och användarkoder. Läs också handboken för att få förklaringar om hur du ansluter maskinen. Handbok för nätverk (denna handbok) Beskriver rutiner för konfiguration av maskinen och datorerna i en nätverksmiljö. Handbok för kopiator Handboken behandlar kopieringsfunktioner och användning. Läs också handboken för att få förklaringar om hur du placerar av original. Handbok för skrivare/skanner Behandlar systeminställningar, funktioner, felsökning och användning av maskinens skrivar- och skannerfunktioner. Övriga handböcker Maskinens handböcker Säkerhetsinformation Lathund för kopiator Lathund för skrivare/skanner i

4 INNEHÅLL Maskinens handböcker...i Handbokens användning Funktioner som finns tillgängliga i nätverket Använda skrivaren...3 TWAIN-nätverksskanner Ansluta nätverkskabeln till nätverket Bekräfta anslutning...5 Ansluta till Ethernetgränssnittet Installera maskinen i ett nätverk Menyn Användarverktyg (Gränssnittsinställningar)...7 Skrivare...7 TWAIN-nätverksskanner...7 Nätverkskonfiguration...8 Inställningar som du kan ändra med användarverktygen Windows-konfiguration Konfigurera TCP/IP...11 Konfigurera en dator med Windows 98SE/Me...11 Konfigurera en dator med Windows Konfigurera en dator med Windows XP...12 Konfigurera en Windows Server 2003 dator Konfigurera en dator med Windows NT Använda skrivarfunktionen Utskrift med en skrivarserver...15 Utskrift utan utskriftsserver...16 Använda TCP/IP Port Type P Använda standard TCP/IP-port...17 Använda LPR-port...17 Använda IPP-port Konfigurera nätverkskortet med hjälp av en webbläsare Funktioner...19 Inställningar som du kan ändra med en webbläsare...20 Konfigurera nätverkskortet med Bilaga Använda DHCP...23 SNMP...24 ii

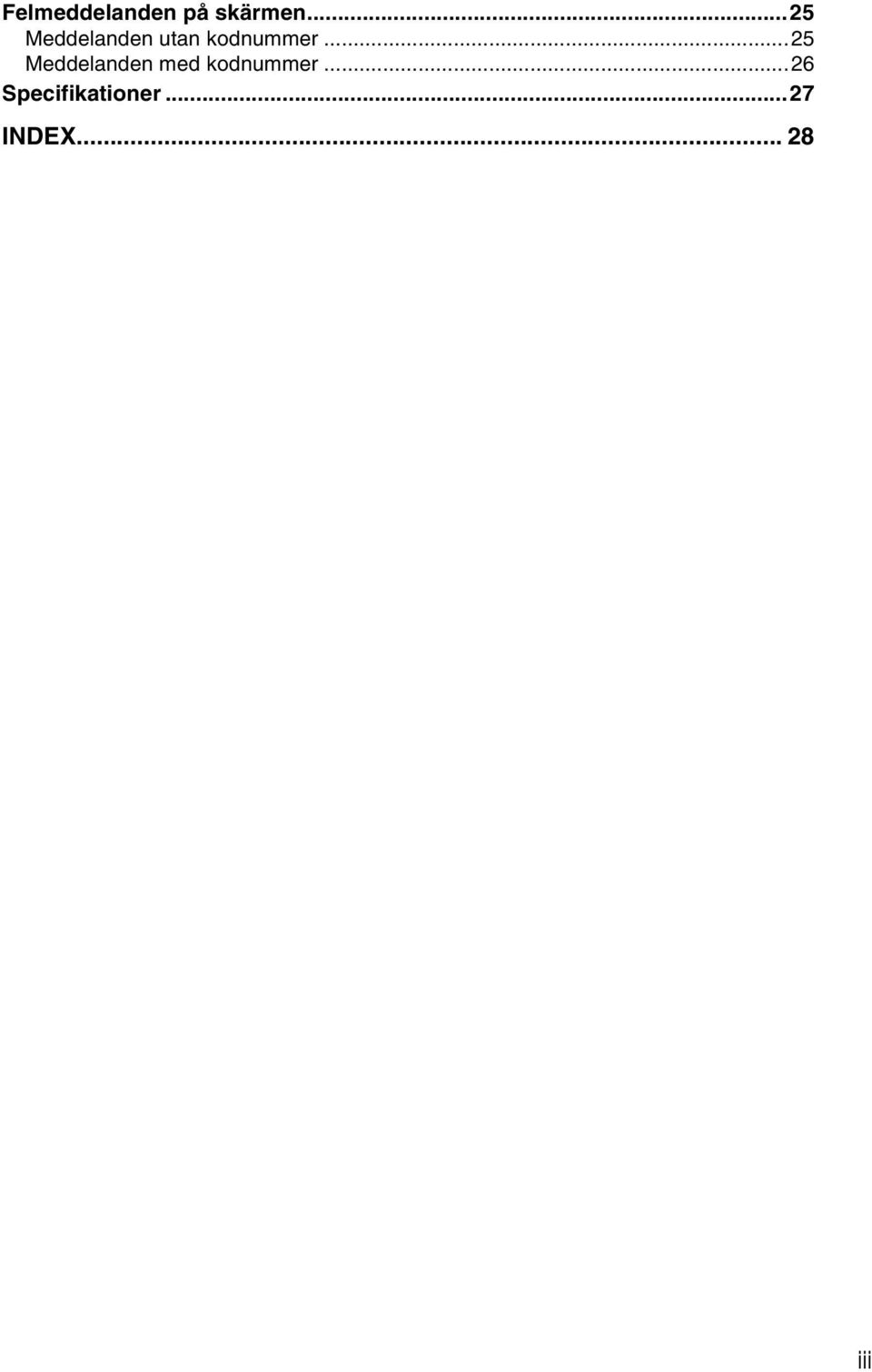

5 Felmeddelanden på skärmen...25 Meddelanden utan kodnummer...25 Meddelanden med kodnummer...26 Specifikationer...27 INDEX iii

6 iv

7 Handbokens användning Symboler I denna handbok används följande symboler: R VARNING: Denna symbol påtalar en tänkbar risk som kan leda till döden eller ge allvarliga skador om instruktionen inte följs. R FÖRSIKTIGT: Denna symbol påtalar en tänkbar risk som kan leda till små eller måttliga personskador eller skada utrustningen om instruktionen inte följs. * Anvisningarna ovan är till för din egen säkerhet. Viktigt Om denna instruktion inte följs kan papper matas fel, original skadas eller data förloras. Var noga med att läsa detta. Förberedelse Denna symbol anger att förkunskaper eller förberedelser krävs före användning. Denna symbol indikerar vissa varningar avseende användningen, alternativt åtgärder som ska vidtas i händelse av fel. Begränsning Denna symbol anger numeriska gränser, funktioner som inte kan användas tillsammans eller tillstånd då en viss funktion inte kan användas. Referens Denna symbol anger en hänvisning. [ ] Tangenter som visas på maskinens display. [ ] Tangenter och knappar som visas på datorns display. { } Tangenter på maskinens kontrollpanel. { } Tangenter på datorns tagentbord. 1

8 2

9 1. Funktioner som finns tillgängliga i nätverket Denna maskin erbjuder skrivar- och skannerfunktioner över ett nätverk. Använda skrivaren Nätverkets gränssnittskort är kompatibelt med följande operativsystem och protokoll: Windows NT4.0/2000 (TCP/IP, IPP *1 ), Windows XP (TCP/IP, IPP *1 ), Windows Server 2003 (TCP/IP, IPP *1 ) och Windows 98SE/Me. Denna flexibilitet innebär att du kan använda enheten i ett nätverk som använder olika protokoll och operativsystem. *1 IPP (Internet Printing Protocol) är ett protokoll för utskrifter via Internet. SV ARL001S Referens För information om vilka nätverksinställningar som ska göras, se s.7 Installera maskinen i ett nätverk. För information om nätverksutskrift, se s.15 Använda skrivarfunktionen. 3

10 Funktioner som finns tillgängliga i nätverket TWAIN-nätverksskanner 1 Du kan använda maskinens skanningsfunktion från en dator som är ansluten till nätverket. Du kan skanna dokument på samma sätt som när du använder en skanner som är direkt ansluten till din dator. ARL002S Referens För information om vilka nätverksinställningar som ska göras, se s.7 Installera maskinen i ett nätverk. För information om TWAIN-skanning i nätverk, se Handbok för skrivare/skanner. 4

11 2. Ansluta nätverkskabeln till nätverket Bekräfta anslutning ARL003S 1. 10BASE-T/100BASE-TX port Port för anslutning av nätverksgränssnittskabeln. 5

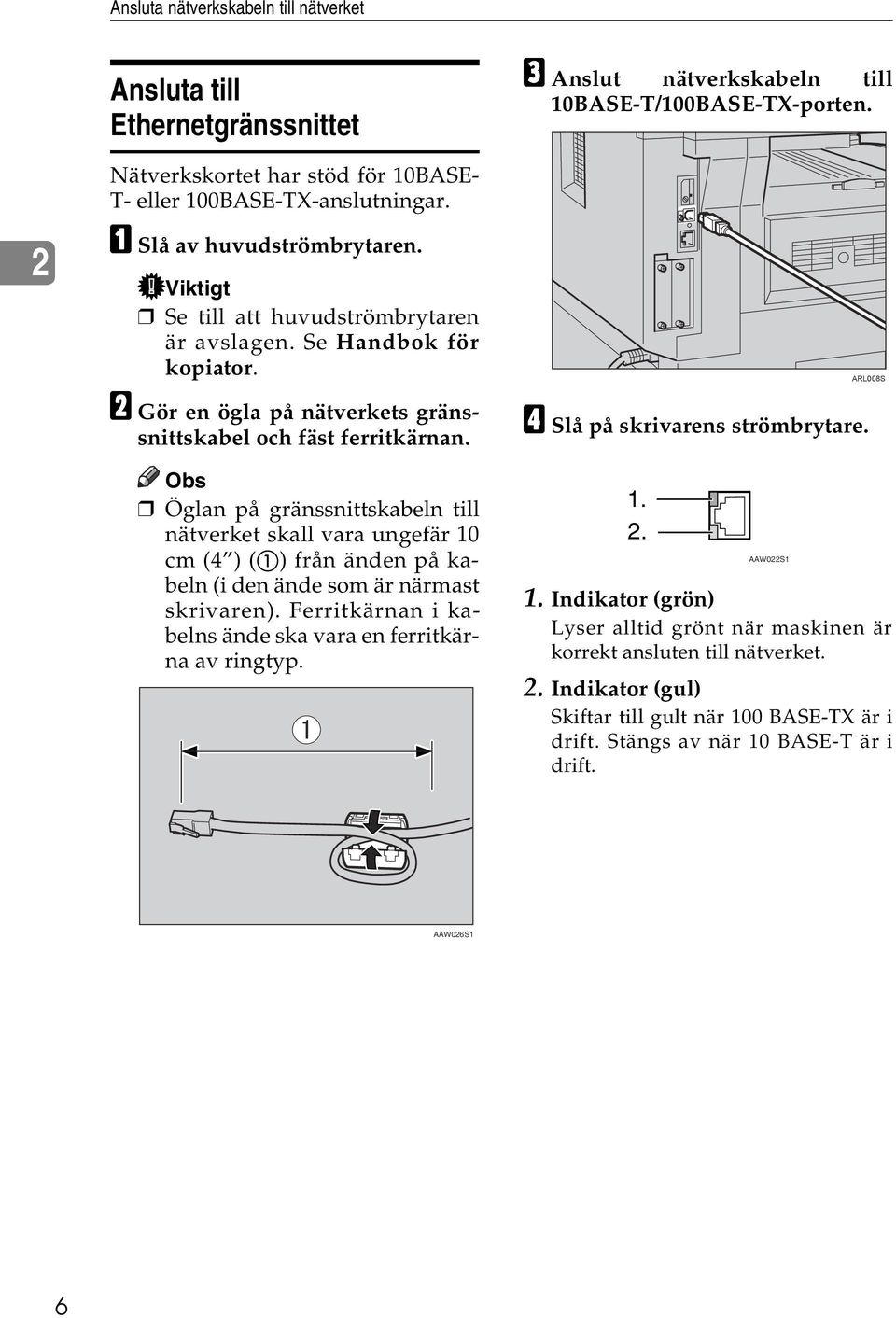

12 Ansluta nätverkskabeln till nätverket 2 Ansluta till Ethernetgränssnittet Nätverkskortet har stöd för 10BASE- T- eller 100BASE-TX-anslutningar. A Slå av huvudströmbrytaren. Viktigt Se till att huvudströmbrytaren är avslagen. Se Handbok för kopiator. B Gör en ögla på nätverkets gränssnittskabel och fäst ferritkärnan. Öglan på gränssnittskabeln till nätverket skall vara ungefär 10 cm (4 ) (A) från änden på kabeln (i den ände som är närmast skrivaren). Ferritkärnan i kabelns ände ska vara en ferritkärna av ringtyp. C Anslut nätverkskabeln till 10BASE-T/100BASE-TX-porten. D Slå på skrivarens strömbrytare AAW022S1 ARL008S 1. Indikator (grön) Lyser alltid grönt när maskinen är korrekt ansluten till nätverket. 2. Indikator (gul) Skiftar till gult när 100 BASE-TX är i drift. Stängs av när 10 BASE-T är i drift. AAW026S1 6

13 3. Installera maskinen i ett nätverk Menyn Användarverktyg (Gränssnittsinställningar) Det här avsnittet beskriver de inställningar för nätverket som du kan ändra med användarverktygen (Gränssnittsinställningar). Gör inställningar enligt de funktioner du vill använda och gränsnittet som ska anslutas. Referens För information om inställningar, se s.9 Inställningar som du kan ändra med användarverktygen Granska informationen som visas i listan $ Dessa objekt måste vara inställda för att använda funktionen. Se till att ange inställningarna innan du försöker använda motsvarande funktion. Dessa objekt måste vara inställda om funktionen krävs. Skrivare Inställningar IP-adress $ Gateway-adress Ethernet-hastighet TWAIN-nätverksskanner Inställningar Viktigt Inställningarna bör göras av systemadministratören eller enligt dennes anvisningar. Gränssnittsinställningar/Nätverk Se s.9 Gränssnittsinst.. Gränssnittsinställningar/Nätverk Se s.9 Gränssnittsinst.. IP-adress $ Gateway-adress Ethernet-hastighet 7

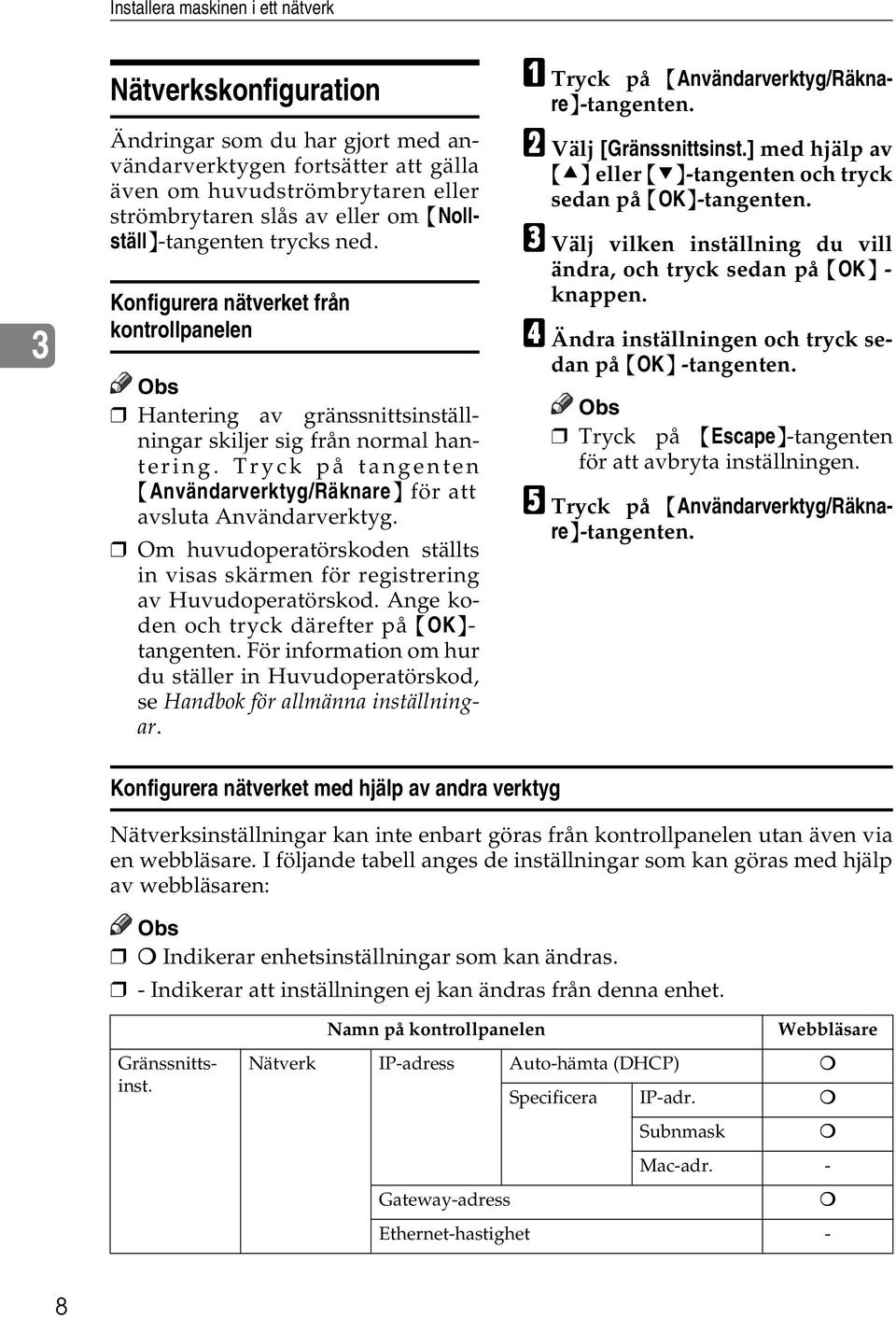

14 Installera maskinen i ett nätverk 3 Nätverkskonfiguration Ändringar som du har gjort med användarverktygen fortsätter att gälla även om huvudströmbrytaren eller strömbrytaren slås av eller om {Nollställ}-tangenten trycks ned. Konfigurera nätverket från kontrollpanelen Hantering av gränssnittsinställningar skiljer sig från normal hantering. Tryck på tangenten {Användarverktyg/Räknare} för att avsluta Användarverktyg. Om huvudoperatörskoden ställts in visas skärmen för registrering av Huvudoperatörskod. Ange koden och tryck därefter på {OK}- tangenten. För information om hur du ställer in Huvudoperatörskod, se Handbok för allmänna inställningar. A Tryck på {Användarverktyg/Räknare}-tangenten. B Välj [Gränssnittsinst.] med hjälp av {U} eller {T}-tangenten och tryck sedan på {OK}-tangenten. C Välj vilken inställning du vill ändra, och tryck sedan på {OK} - knappen. D Ändra inställningen och tryck sedan på {OK} -tangenten. Konfigurera nätverket med hjälp av andra verktyg Nätverksinställningar kan inte enbart göras från kontrollpanelen utan även via en webbläsare. I följande tabell anges de inställningar som kan göras med hjälp av webbläsaren: Indikerar enhetsinställningar som kan ändras. - Indikerar att inställningen ej kan ändras från denna enhet. Namn på kontrollpanelen Webbläsare Tryck på {Escape}-tangenten för att avbryta inställningen. E Tryck på {Användarverktyg/Räknare}-tangenten. Gränssnittsinst. Nätverk IP-adress Auto-hämta (DHCP) Specificera IP-adr. Subnmask Mac-adr. - Gateway-adress Ethernet-hastighet - 8

15 Menyn Användarverktyg (Gränssnittsinställningar) Inställningar som du kan ändra med användarverktygen Gränssnittsinst. IP-adress För att använda denna enhet i en nätverksmiljö måste du konfigurera dess IP-adress och subnetmask. Auto-hämta (DHCP) Specificera När du väljer [Specificera], ange [IP-adress:] och [Subnet-mask:] som xxx.xxx.xxx.xxx ( x indikerar en siffra). IP-adress: Subnetmask: Standard: Auto-hämta (DHCP) När du väljer [Specificera], se till att inte ställa in samma [IPadress:] som för någon annan enhet i nätverket. Den fysiska adressen (MAC adress) visas också. Gateway-adress En gateway är en anslutnings- eller kontaktpunkt mellan två nätverk. Konfigurera gateway-adressen för routern eller värddatorn som används som en gateway. Gateway-adress: Standard: Ethernet-hastighet Ställ in hastigheten för nätverket. Välj en hastighet som stämmer överens med din nätverksmiljö. [Autoval] bör normalt väljas. Autoval 100 Mbps fast 10 Mbps fast Standard: Autoval 3 9

16 Installera maskinen i ett nätverk 3 10

17 4. Windows-konfiguration Konfigurera TCP/IP Det här avsnittet förklarar hur Windows konfigureras för TCP/IP och IPP. Konfigurera en dator med Windows 98SE/Me Följ proceduren nedan för att konfigurera en dator med Windows 98SE/Me för att använda TCP/IP. A Öppna [Kontrollpanelen], och dubbelklicka därefter på nätverksikonen. Kontrollera att [TCP/IP] väljs i rutan [Följande nätverkskomponenter finns installerade], på fliken [Konfigurering]. Markera rutan TCP/IP-protokoll om den inte är markerad. Om TCP/IP inte är installerat, klicka på [Lägg till] i fliken [Konfiguration] och installera det. För mer information om hur du installerar TCP/IP, se Windows 98SE/Me Hjälp. B Klicka på [Egenskaper]. C Konfigurera TCP/IP med lämplig IP-adress, subnetmask och andra inställningar. Kontrollera med nätverksadministratören att inställningarna är rätt. Konfigurera en dator med Windows 2000 Följ proceduren nedan för att konfigurera en Windows 2000-dator för att använda TCP/IP. A På [Start]-menyn, peka på [Inställningar] och klicka sedan på [Nätverks- och fjärranslutningar]. B Dubbelklicka på [Anslutning till lokalt nätverk]. På fliken [Allmänt] klickar du på [Egenskaper]. C Kontrollera att [Internetprotokoll (TCP/IP)] har valts i rutan [Markerade komponenter används av anslutningen] på fliken [Allmänt]. Markera rutan TCP/IP-protokoll om den inte är markerad. Om TCP/IP inte är installerat, klicka på [Installer] på fliken [Allmänt] och installera det. För mer information om hur du installerar TCP/IP, se Windows 2000 Hjälp. D Klicka på [Egenskaper]. E Konfigurera TCP/IP med lämplig IP-adress, subnetmask och andra inställningar. Kontrollera med nätverksadministratören att inställningarna är rätt. 11

18 Windows-konfiguration 4 Konfigurera en dator med Windows XP Följ procedurerna nedan för att konfigurera en Windows XP-dator för att använda TCP/IP. A På menyn [Start], klicka på [Kontrollpanel] och klicka därefter på [Nätverksanslutningar]. B Klicka på [Nätverksanslutningar] och dubbelklicka sedan på [Anslutning till lokalt nätverk]. C På fliken [Allmänt] klickar du på [Egenskaper]. D Kontrollera att [Internetprotokoll (TCP/IP)] valts i rutan [Denna anslutning använder följande komponenter] på fliken [Allmänt]. Markera rutan TCP/IP-protokoll om den inte är markerad. Om TCP/IP inte är installerat, klicka på [Installer] på fliken [Allmänt] och installera det. För mer information om hur du installerar TCP/IP, se Windows XP Hjälp. E Klicka på [Egenskaper]. F Konfigurera TCP/IP med lämplig IP-adress, subnetmask och andra inställningar. Kontrollera med nätverksadministratören att inställningarna är rätt. Konfigurera en Windows Server 2003 dator. Följ proceduren nedan för att konfigurera en Windows Server 2003-dator för att använda TCP/IP. A På [Start]-menyn, peka på [Kontrollpanel], peka på [Nätverksanslutningar], och klicka sedan på [Lokal anslutning]. B På fliken [Allmänt] klickar du på [Egenskaper]. C Kontrollera att [Internetprotokoll (TCP/IP)] valts i rutan [Denna anslutning använder följande komponenter] på fliken [Allmänt]. Markera rutan TCP/IP-protokoll om den inte är markerad. Om TCP/IP inte är installerat, klicka på [Installer] på fliken [Allmänt] och installera det. För mer information om hur du installerar TCP/IP, se Windows Server 2003 Hjälp. D Klicka på [Egenskaper]. E Konfigurera TCP/IP med lämplig IP-adress, subnetmask och andra inställningar. Kontrollera med nätverksadministratören att inställningarna är rätt. 12

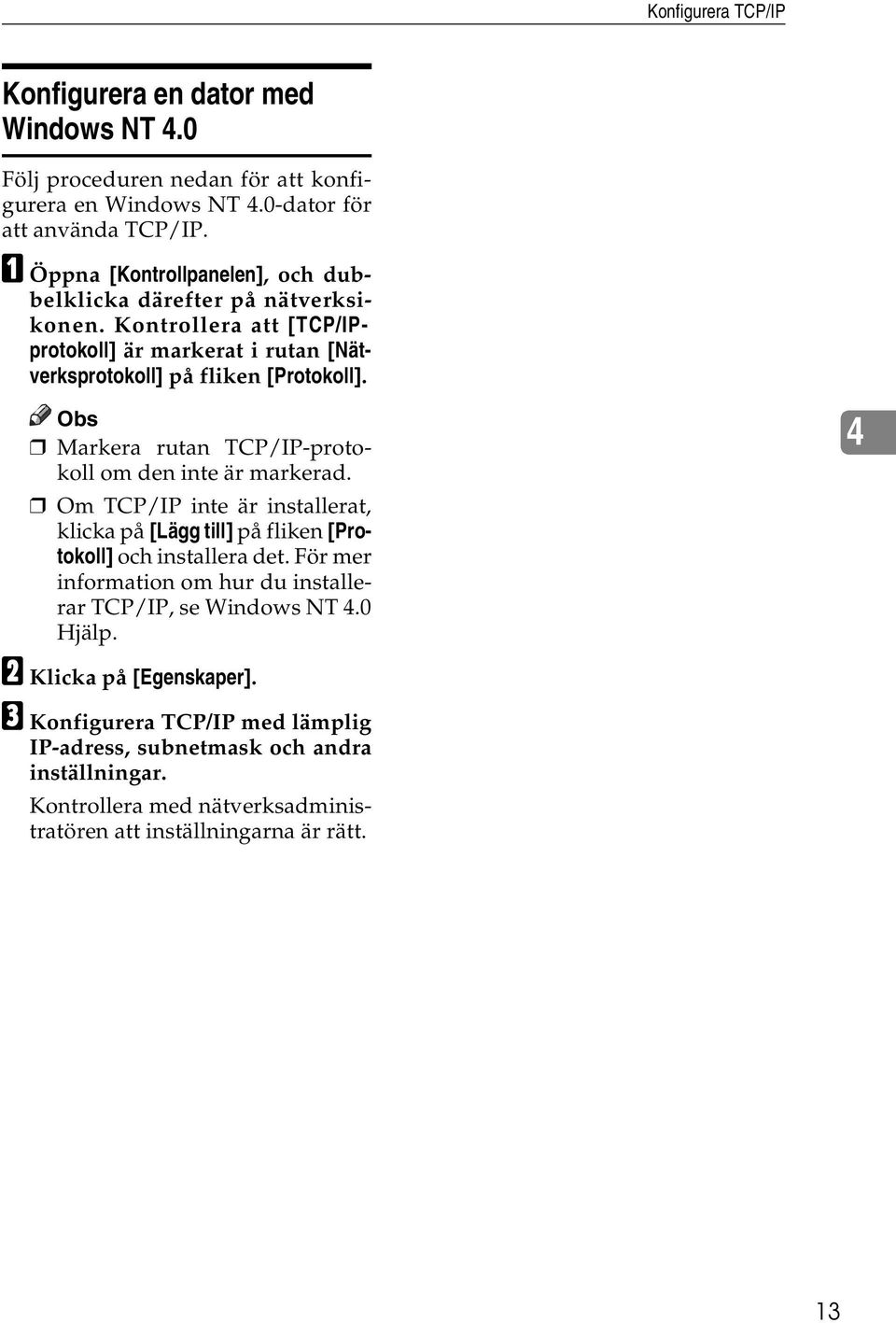

19 Konfigurera TCP/IP Konfigurera en dator med Windows NT 4.0 Följ proceduren nedan för att konfigurera en Windows NT 4.0-dator för att använda TCP/IP. A Öppna [Kontrollpanelen], och dubbelklicka därefter på nätverksikonen. Kontrollera att [TCP/IPprotokoll] är markerat i rutan [Nätverksprotokoll] på fliken [Protokoll]. Markera rutan TCP/IP-protokoll om den inte är markerad. Om TCP/IP inte är installerat, klicka på [Lägg till] på fliken [Protokoll] och installera det. För mer information om hur du installerar TCP/IP, se Windows NT 4.0 Hjälp. B Klicka på [Egenskaper]. C Konfigurera TCP/IP med lämplig IP-adress, subnetmask och andra inställningar. Kontrollera med nätverksadministratören att inställningarna är rätt. 4 13

20 Windows-konfiguration 4 14

21 5. Använda skrivarfunktionen Utskrift med en skrivarserver Det här avsnittet förklarar hur du konfigurerar en nätverksklient som använder Windows 2000/XP eller Windows Server 2003 som en skrivarserver. Vid användning av en Windows 2000/XP eller Windows Server 2003 skrivarserver väljer du en delad skrivare. Det här avsnittet beskriver användningen av [Guiden Lägg till skrivare] på varje klientdator och hur man lägger till Windows 2000/XP eller Windows Server 2003 skrivarserver som nätverksskrivare. Dessa instruktioner gäller för Windows 98SE. Begränsning Om du använder en Windows XP skrivarserver kan klientdatorer inte ta emot meddelandet om att utskriftsjobbet är klart. A Högerklicka på [Network Neighborhood] och klicka sedan på [Utforska] i innehållsmenyn. B I nätverksträdet, dubbelklicka på namnet för en dator som används som skrivarserver. Skrivarna som är anslutna till nätverket visas. C Dubbelklicka på den skrivare som du vill använda och klicka sedan på [Ja]. Skrivarikonen visas i fönstret [Skrivare]. SV ARL005S Det här avsnittet förutsätter att klienten redan har konfigurerats för att kommunicera med en Windows 2000/XP eller Windows Server 2003 skrivarserver. Påbörja inte följande procedur förrän klienten installerats och konfigurerats på ett korrekt sätt. 15

22 Använda skrivarfunktionen Utskrift utan utskriftsserver 5 Du kan använda den här maskinen som en nätverksskrivare utan att ansluta den till en skrivarserver. Du kan konfigurera följande portar: TCP/IP Port Type P10001 Skriv ut via TCP/IP med TCP/IP Port Type P TCP/IP Port Type P10001 kan användas med Windows 98SE / Me. Standard TCP/IP-port Skriv ut via TCP/IP genom att använda en standard TCP/IP-port. En standard-tcp/ip-port kan användas till Windows 2000/XP eller Windows Server LPR-port Skriv ut via TCP/IP genom att använda en LPR-port. En LPR-port kan användas med Windows 2000/XP eller Windows Server IPP-port Skriv ut via ipp eller http genom att använda en IPP-port. En IPP-port kan användas med Windows XP eller Windows Server Använda TCP/IP Port Type P10001 TCP/IP Port Type P10001 kan användas med Windows 98SE / Me om den skrivardrivrutin som krävs har installerats. A I fönstret [skrivare] klicka på ikonen för den skrivare som du vill använda. På [Arkiv]-menyn klickar du på [Egenskaper]. B Klicka på fliken [Information] och klicka sedan på [Lägg till port]. C Klicka på knappen [Övriga], klicka på [TCP/IP Port Type P10001] och sedan på [OK]. Guiden Lägg till TCP/IP Port Type P10001 startar. D Klicka på [Nästa >]. E Ange IP-adressen och klicka sedan på [Nästa >]. Ange [Portnamn:] om så krävs. F Klicka på [Slutför]. 16

23 Utskrift utan utskriftsserver Konfigurera portinställningarna A I fönstret [skrivare] klicka på ikonen för den skrivare som du vill använda. På [Arkiv]-menyn klickar du på [Egenskaper]. B Klicka på fliken [Detaljer] och sedan på [Portinställningar ]. Dialogrutan för konfigurering av TCP/IP Port Type P10001 visas. Du kan välja antingen Raw- eller LPR-port. Du kan ändra portens IPadress. Om maskinens IP-adress ändras måste du även ändra portinställningarna. Både Raw och LPR stöder SNMP. Viktigt Ändra inte portnummer, timeout eller könamn. Använda standard TCP/IP-port Detta avsnitt beskriver hur du ändrar portinställningarna under Windows 2000 när en skrivardrivrutin har installerats. A I fönstret [skrivare] klicka på ikonen för den skrivare som du vill använda. På [Arkiv]-menyn klickar du på [Egenskaper]. B Klicka på fliken [Portar] och sedan på [Lägg till port]. C Klicka på [Standard TCP/IP], och klicka sedan på [Ny port]. D I dialogrutan [Guiden Lägg till standard-tcp/ip-skrivarport], klicka på [Nästa >]. E I rutan [Skrivarnamn eller IP-adress], skriv in skrivarens namn eller IPadress och klicka sedan på [Nästa >]. F I dialogrutan [Guiden Lägg till standard-tcp/ip-skrivarport], klicka på [Slutför]. G Klicka på [Stäng]. H Kontrollera var den valda skrivaren finns och klicka på [Stäng]. Använda LPR-port Detta avsnitt beskriver hur du ändrar portinställningarna under Windows 2000 när en skrivardrivrutin har installerats. A I fönstret [skrivare] klicka på ikonen för den skrivare som du vill använda. På [Arkiv]-menyn klickar du på [Egenskaper]. B Klicka på fliken [Portar] och sedan på [Lägg till port]. C Klicka på [LPR-port], och klicka sedan på [Ny port]. D Skriv in skrivarens IP-adress i rutan [Namn eller adress för server som tillhandahåller lpd]. Du måste installera Utskriftsservice för Unix innan du kan använda LPR-porten. Om dialogrutan inte visas, installera nödvändig utskriftsservice och försök sedan på nytt. För information om hur du installerar, se operativsystemets hjälpfiler. 5 17

24 Använda skrivarfunktionen 5 E I rutan [Namn på skrivare eller skrivarkö på servern], skriv in lp och klicka sedan på [OK]. F Klicka på [Stäng]. G Kontrollera var den valda skrivaren finns och klicka sedan på [Stäng]. Använda IPP-port En IPP-port kan användas med Windows 2000/XP eller Windows Server Den här proceduren förklarar hur du gör portinställningarna under Windows XP. A I fönstret [Skrivare och fax] klickar du på [Lägg till skrivare] på [Arkiv]- menyn. Guiden Lägg till skrivare startar. B Klicka på [Nästa >]. C Klicka på alternativknappen [En nätverksskrivare eller skrivare som är ansluten till en annan dator] och klicka sedan på [Nästa >]. D Klicka på alternativknappen [Anslut till en skrivare på Internet eller i hem- eller kontorsnätverket:] och ange sedan s IP address/ipp/port1 eller ipp:// printer s IP address/ipp/port1 i rutan [URL:]. (Exempel: IP-adressen är ) port1 ipp:// /ipp/ port1 E Klicka på [Nästa >]. F Klicka på [Diskett finns], och sedan på [Bläddra]. G Välj skrivardrivrutinen. Sökvägarna till skrivardrivrutinerna är som följer: Windows 98SE/Me CD-ROM-enhet: DRIVERSDDSTWIN9X_ME(sp råk)disk1 Windows 2000/XP eller Windows Server 2003 CD-ROM-enhet: DRIVERSDDSTWIN2K_XP(spr åk)disk1 H Klicka på [OK] två gånger. I Klicka på [Nästa >] och sedan på [Slutför]. 18

25 6. Konfigurera nätverkskortet med hjälp av en webbläsare Funktioner Du kan kontrollera status för maskinen och ändra dess inställningar genom att använda en webbläsare. Vad kan jag göra? Du kan kontrollera status för en maskin på distans och ändra dess inställningar om det behövs via nätverket genom att använda en webbläsare. Följande funktioner är tillgängliga med en webbläsare: Visning av enhetens status/inställningar Återställa nätverksinställningar Göra inställningar för enheten Konfigurera maskinen För detta krävs att TCP/IP är installerat. När maskinen konfigurerats för att använda TCP/IP är det möjligt att justera dess inställningar genom att använda en webbläsare. Referens För mer information om hur maskinen ska konfigureras för att använda TCP/IP, se s.7 Installera maskinen i ett nätverk. Webbläsare Om du använder en proxy-server, ändra webbläsarens inställningar. Kontakta din nätverksadministratör om inställningarna. Maskininformationen uppdateras inte automatiskt. Klicka på [Läs in på nytt] eller [Uppdatera] i webbläsaren för att uppdatera den. Ange adressen Ange maskinens IP-adress i rutan [Adress] i följande format: (Byt ut XXX mot rätt siffror.) Alternativt kan du ange maskinens värdnamn om det redan finns registrerat i DNS- eller WINSservern. 19

26 Konfigurera nätverkskortet med hjälp av en webbläsare Inställningar som du kan ändra med en webbläsare System Återställ Återställer maskininställningarna. Fabriksinställningar Återställer maskinens inställningar till standardvärdena. Enhetens status Visar maskinens nätverksinställningar. Nätverksadress Visar maskinens serienummer och Ethernet-adress (MAC-adress). Ändra lösenord Ändrar lösenordet. 6 Protokoll Ställer in TCP/IP Konfigurerar maskinens TCP/IP-inställningar. Ställer in IPP Konfigurerar maskinens IPP-inställningar. Övrigt Skrivarens status Visar maskinens skrivarstatus. 20

27 Konfigurera nätverkskortet med Konfigurera nätverkskortet med A Starta Webbläsaren. B Ange maskinens IP-adress i rutan [Adress] i följande format: (Byt ut XXX mot rätt siffror.) Webbläsaren identifierar maskinen genom dess IP-adress och visar sedan maskinens status. C Klicka på den inställning du vill ändra i menyområdet och konfigurera på lämpligt sätt. Ange ett lösenord om så krävs. Standardlösenord är "sysadm". 6 21

28 Konfigurera nätverkskortet med hjälp av en webbläsare 6 22

29 7. Bilaga Använda DHCP Om denna maskin är konfigurerad för DHCP och DHCP-begäran misslyckas fyra gånger tar BOOTP över begäran. Om BOOTP-begäran misslyckas tre gånger används standard IP-adress. 23

30 Bilaga SNMP Maskinen är utrustad med en SNMP-agent (Simple Network Management Protocol) som arbetar under UDP och IPX på Ethernet-gränssnittet. Med SNMP kan du få information om maskinen. Standardnamnen för grupp (community names) är public och private. Du kan få MIB-information genom att använda dessa community names. Vilka MIB som kan hanteras MIB-II PrinterMIB HostResourceMIB 7 24

31 Felmeddelanden på skärmen Felmeddelanden på skärmen Det här avsnittet förklarar de viktigaste nätverksrelaterade meddelandena som visas på skärmen. Om ett meddelande som inte anges här visas, följ anvisningarna i meddelandet. Meddelanden utan kodnummer Meddelande Orsaker Åtgärder hkan inte ansl. t. nätverk Kontrollera IP-adressen Nätverksanslutningen kunde inte upprättas. Kontrollera maskinens IPadress. hkan inte ansl. t. nätverk Kontakta huvudoperatör Nätverksanslutningen kunde inte upprättas. Kontrollera nätverket. Kontakta huvudoperatören om detta meddelande fortsätter att visas. Fel i Ethernet-kort Ett fel har uppstått på Ethernet-kortet. Stäng av huvudströmbrytaren, vänta några sekunder och sätt sedan på den igen. Kontakta en försäljningsrepresentant eller servicetekniker om meddelandet visas igen. hkomm. m server misslyck. Kontakta huvudoperatör Kan inte kommunicera med servern. Kontrollera servern. Kontakta huvudoperatören om detta meddelande fortsätter att visas. 7 Referens Innan du slår av huvudströmbrytaren, se Handbok för kopiator. 25

32 Bilaga Meddelanden med kodnummer Orsaker Åtgärder Meddelande Kodnummer Kan inte ansluta till DHCP-servern DHCP-servern kan inte hittas. Kontrollera att DHCP-servern körs i nätverket. 101 Samma IPadress finns redan Den angivna IP-adressen överlappar en annan IP-adress. Den för enheten angivna IPadressen överlappar en annan IP-adress som är i bruk. Kontrollera adressen på den enhet som anges i <MAC-adressen>. 102 Kontrollera nätverksinställningarna Ett ogiltigt värde har angivits för IP-adressen eller gateway-adressen. Ändra till ett korrekt värde på IPadressen, subnetmasken, eller gateway-adressen. 103 Samma IPadress finns på flera gränssnitt IP-adresser överlappar varandra över flera gränsnitt. IP-adresser för gränsnitt som används samtidigt, överlappar varandra. Den för gränsnittet angivna IPadressen överlappar IP-adressen för ett annat gränssnitt. Konfigurera IP-adressen så att den ej överlappar Kan inte inst. inom samma subnet-intervall Subnet-maskerna för gränsnitt som används samtidigt, överlappar varandra. Det för gränsnittet angivna subnetområdet överlappar subnetområdet för ett annat gränssnitt. Konfigurera subnetmasken så att den ej överlappar. 005 Kodnummer Visar problemgränssnittet. 1XX: Ethernet 0XX: Oberoende av gränssnitt 26

33 Specifikationer Specifikationer Gränssnitt 100BASE-TX, 10BASE-T Protokoll Skrivare TCP/IP LPR IPP Nätverksskanner TCP/IP Hanteringsfunktion TCP/IP SNMP HTTP DHCP SNMP MIB-II, PrinterMIB, HostResourceMIB 7 27

34 INDEX D E G I DHCP, 23 Ethernet-hastighet, 9 Gateway-adress, 9 Gränssnittsinställningar, 9 K M S IP-adress, 9 konfiguration Web Browser, 19 MIB, 24 SNMP, 24 specifikationer, 27 W Webbläsare, SW S B A
