PM GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY

Transkript

1

2 repo001.docx PM GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\pm\pm geoteknik.docx

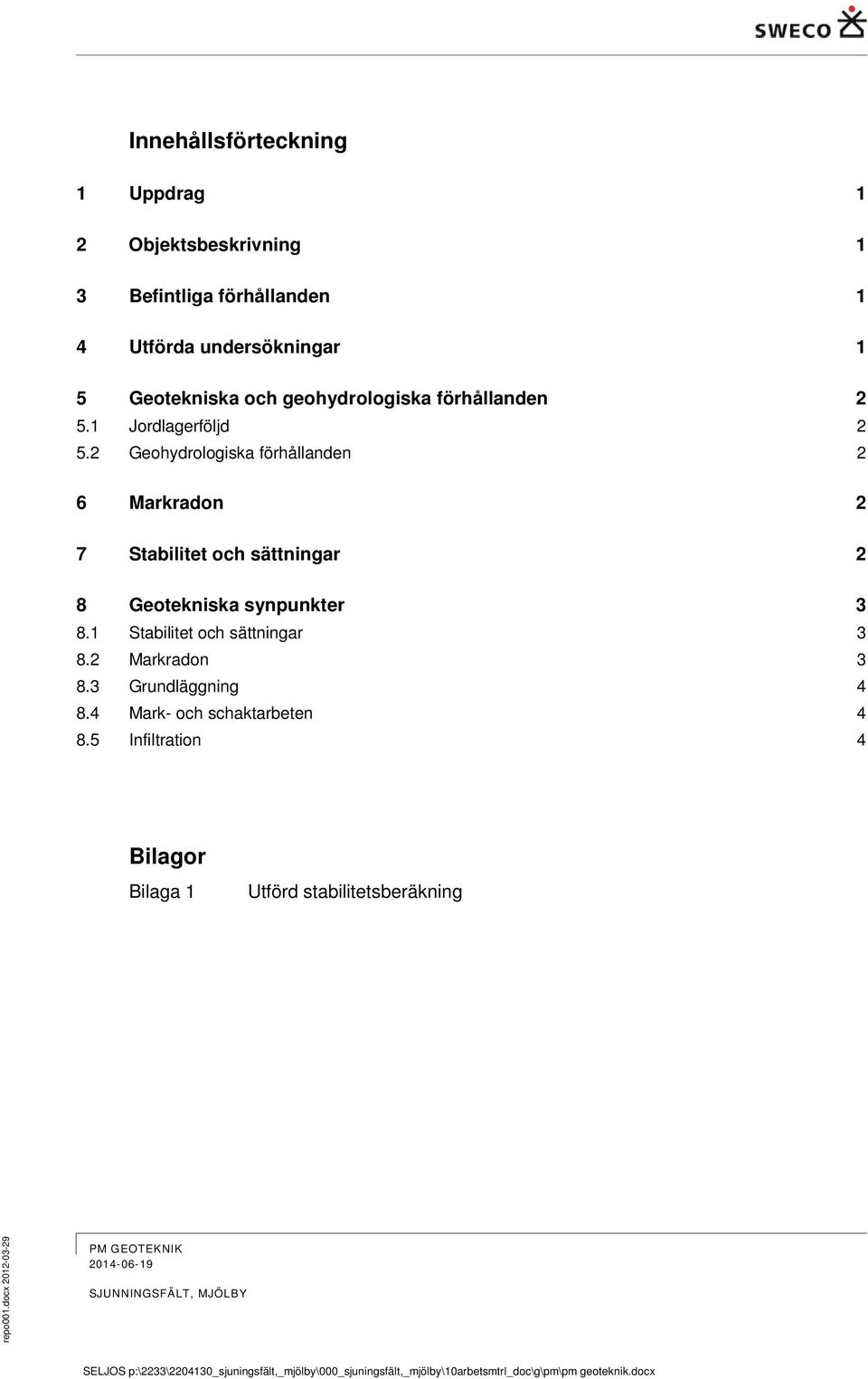

3 Innehållsförteckning 1 Uppdrag 1 2 Objektsbeskrivning 1 3 Befintliga förhållanden 1 4 Utförda undersökningar 1 5 Geotekniska och geohydrologiska förhållanden Jordlagerföljd Geohydrologiska förhållanden 2 6 Markradon 2 7 Stabilitet och sättningar 2 8 Geotekniska synpunkter Stabilitet och sättningar Markradon Grundläggning Mark- och schaktarbeten Infiltration 4 Bilagor Bilaga 1 Utförd stabilitetsberäkning repo001.docx PM GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\pm\pm geoteknik.docx

4 repo001.docx PM GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\pm\pm geoteknik.docx

5 1 Uppdrag På uppdrag av Mjölby kommun har Sweco utfört en geoteknisk utredning inför detaljplan för området Sjunningsfält, öster om Mjölby centrum. I samband med föreliggande utredning har en översiktlig geoteknisk undersökning utförts. Undersökningens syfte var att undersöka jordlager och grundvattenförhållanden inom planområdet för att kunna ge rekommendationer och synpunkter inför planerad byggnation samt bedöma områdets möjligheter till infiltration. Föreliggande handling är baserad på översiktliga undersökningar och behandlar de generella förutsättningarna för området. För geotekniska synpunkter avseende projektering och byggskede bör undersökningar kompletteras. 2 Objektsbeskrivning Inom planområdet planeras friliggande bostäder, ev radhus om max 2 våningar. I norra delen planeras en förskola. Väster om planområdet finns befintliga bostadsområden. I aktuell utredning görs en bedömning om risk för stabilitetsproblem föreligger för befintliga bostäder i samband med schakt inom planområdet. 3 Befintliga förhållanden Sjunningsfält är beläget öster om Mjölby centrum. Undersökt område gränsar i väster till bostadsbebyggelse och i övrigt till skogsmark. Stinsgatan korsar tvärs området i västöstlig riktning. Stinsgatan fortsätter fram till en skjutbana som ligger ett par hundra meter öster om planområdet. Markhöjderna i läget för utförda undersökningar varierar mellan nivåerna +132 och +145 (RH 2000). Södra delen av området är relativt plant och ligger låglänt i förhållande till omkringliggande mark. Från mitten av området och norrut stiger marknivåerna norrut. Slänten upp mot befintliga bostäder i väst stiger relativt kraftigt och höjdskillnaden strax norr om Stinsgatan är uppemot 8-9 m. Undersökt område består till största del av öppen ängsmark. Enligt SGUs jordartskarta utgörs jorden i området huvudskaligen av isälvssediment, men i södra delarna förväntas även postglacial sand. Söderut, i utkanten av området, förekommer berg i dagen enligt jordartskartan. 4 Utförda undersökningar Utförda undersökningar presenteras i Markteknisk undersökningsrapport Geoteknik, Sjunningsfält, Mjölby daterad i Swecos uppdrag (5) repo001.docx PM GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\pm\pm geoteknik.docx

6 5 Geotekniska och geohydrologiska förhållanden 5.1 Jordlagerföljd Sonderingar har utförts ner till mellan 2,5 och 11 m djup. I södra delen av området är jorddjupen grundare och sonderingarna har stoppat mot sten eller block, förmodat berg alternativt ej kunnat neddrivas ytterligare på mellan 2,5 och 6 m djup. I norra delen, där större jorddjup konstaterats, har utförda sonderingar avbrutits på mellan 7 och 11 m djup. Skruvprovtagningar har utförts ner till mellan 2 och 6 m djup. Utförda skruvprovtagningar visar på att jordlagren i ytan består av vegetation eller mulljord ner till mellan 0,1 och 0,3 m djup. Därunder utgörs jordlagren huvudsakligen av en naturligt lagrad sand undantaget punkt 3 där en fyllning bestående av sand konstaterats. Mellan 2 och 3 m djup har ett lager med silt eller finsand påträffats med varierande mäktighet. Under det finkorniga jordlagret finns återigen sand. Detaljerad beskrivning av jordlagren i respektive undersökningspunkt framgår av Bilaga 1 Jordprovstabell, i Markteknisk undersökningsrapport Geoteknik. Utförda cpt-sonderingar visar på en, i huvudsak, låg till medelfast lagringstäthet ned till mellan 2,5 och 6 m djup, där cpt-sonderingen ej kunnat neddrivas ytterligare. Utförda trycksonderingar som går att driva ner något ytterligare visar på en hög relativ fasthet på större djup. 5.2 Geohydrologiska förhållanden Lodning av grundvattenrör i punkt 1, 3 och 6 utfördes Röret i punkt 1 var torrt vid mättillfället ner till 3 m djup under markytan (nivå +130,4). I punkt 3 och 6 observerades en fri vattenyta på nivåerna +129,7 och +130,1, motsvarande 3,1 respektive 7,8 m djup under markytan. Grundvattenytans läge skall förväntas variera beroende på årstid och nederbörd. 6 Markradon I samband med den geotekniska undersökningen i fält placerades två roac-koppar för mätning av markradon inom området, punkt 5 och 7. Resultatet från mätningen kbq/m 3 påvisar normalradonmark (10-50 kbq/m 3 ). 7 Stabilitet och sättningar Problem med stabilitet och sättningar förväntas ej inom planområdet, förutsatt att mulljord schaktas bort eller skiftas ut i läget för planerad byggnation. En stabilitetskontroll har utförts för befintliga hus på kvarteret Rallaren, väster om planområdet (se Figur 7.1 nedan). Vid stabilitetskontrollen har en ca 2 m djup schakt antagits vid släntfot. En friktionsvinkel på 35 har antagits genom hela jordprofilen. Beräkningen har utförts med totalsäkerhetsanalys, där en säkerhetsfaktor F > 1,3 har eftersträvats. 2 (5) repo001.docx PM GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\pm\pm geoteknik.docx

7 Utförd beräkning visar på en säkerhetsfaktor för den mest kritiska glidytan F = 1,85 (ytlig glidyta). För en glidyta som når befintligt hus uppgår säkerhetsfaktor till F = 2,06. Stabilitetsförhållandena anses därav vara tillfredsställande även för befintlig bebyggelse. Figur 7.1 Beräkningssektion, stabilitet Om typ av byggnation ändras och man istället planerar högre och större byggnader inom planområdet kan sättningsproblem uppkomma. Sättningsfrågan bör då utredas vidare. 8 Geotekniska synpunkter De geotekniska förhållandena är sådana att de ej hindrar eller ger allvarliga restriktioner för genomförandet av förslag på exploatering inom området. Inför projekteringsskedet bör kompletterande undersökningar utföras för att kontrollera markens sammansättning och mer precist bedöma markens hållfasthets- och deformationsegenskaper och därmed ta fram dimensionerande värden. 8.1 Stabilitet och sättningar Problem med stabilitet och sättningar förväntas ej inom planområdet, förutsatt att mulljord schaktas bort eller skiftas ut i läget för planerad byggnation. Dock kan sättningsproblem uppkomma om högre byggnader istället planeras inom området. Sättningsfrågan bör då utredas vidare. 8.2 Markradon Marken inom området klassas som normalradonmark. Radonskyddande åtgärder rekommenderas vid nybyggnation enligt Statens planverk rapport 59: (5) repo001.docx PM GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\pm\pm geoteknik.docx

8 8.3 Grundläggning Planerad byggnation bör grundläggas i geoteknisk kategori 2, GK2. Planerad byggnation bedöms kunna grundläggas ytligt på plattor, sedan allt organiskt material (mullhaltiga jordlager) urschaktats. Ytlig grundläggning sker främst i sand, men inslag av finsand och silt förekommer. Ledningar kan grundläggas i den naturligt förekommande jorden. Fyllning under ytligt grundlagd byggnad skall utföras enligt Anläggnings AMA 10. All grundläggning skall utföras frostfritt och väldränerad. Överbyggnad för hårdgjorda ytor föreslås dimensioneras för sand eller silt beroende på grundläggningsdjup, materialtyp 2 eller 5A och tjälfarlighetsklass 1 eller 4 enligt AMA Anläggning Mark- och schaktarbeten Befintliga massor består främst av sand. Dock förekommer lager av silt på ett par meters djup. Siltjordar är mycket tjälfarliga och vid schakt i samband med vattenöverskott (regn eller grundvatten) föreligger risk för flytjordsfenomen. Schaktning i förekommande jordlager bedöms kunna ske med slänt under förutsättning att grundvattenytan ligger, eller är sänkt till minst 0,5 m under schaktbotten. Avsänkning och länshållning av grundvatten kommer troligen ej att erfordras vid schakt för byggnader eller ledningar. Tillrinnande ytvatten och ev. grundvatten vid schakt bedöms kunna tas om hand om i makadaminklädda pumpgropar. Slänter mot trafikerade ytor bör ej göras brantare än 1;1,5. Vid bedömning av släntlutningar ska generellt anvisningar i Arbetsmiljöverket och SGI:s skrift Schakta säkert beaktas. Om organiska skikt påträffas i schaktbotten ska dessa avlägsnas och ersättas med bärkraftig packad fyllning innan grundläggning sker. Avslutande schaktning ska utföras försiktig och med otandad skopa för att erhålla en avjämnad och ostörd schaktbotten för grundläggning. Schaktmassor från området som utgörs av materialtyp 2 och ej innehåller organiskt material kan användas för eventuella uppfyllnader under hårdgjorda ytor. Förekommande jord bör dock inte användas som packad fyllning under byggnader. 8.5 Infiltration och dagvattenhantering Vid planläggning av Sjunningsfält krävs att man beaktar områdets förutsättningar för att avleda dagvatten. Områdets topografi påverkar den naturliga avrinningen. Möjligheterna till att uppnå en höjdsättning av området som medger att vatten kan avledas söderut från området får studeras. Omgivningspåverkan utanför området av sådan avledning måste klarläggas och säkerställas. För att undvika pumpning från lågpunkter inom området krävs att man beaktar avrinningen noggrant i de lägre delarna av området. 4 (5) repo001.docx PM GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\pm\pm geoteknik.docx

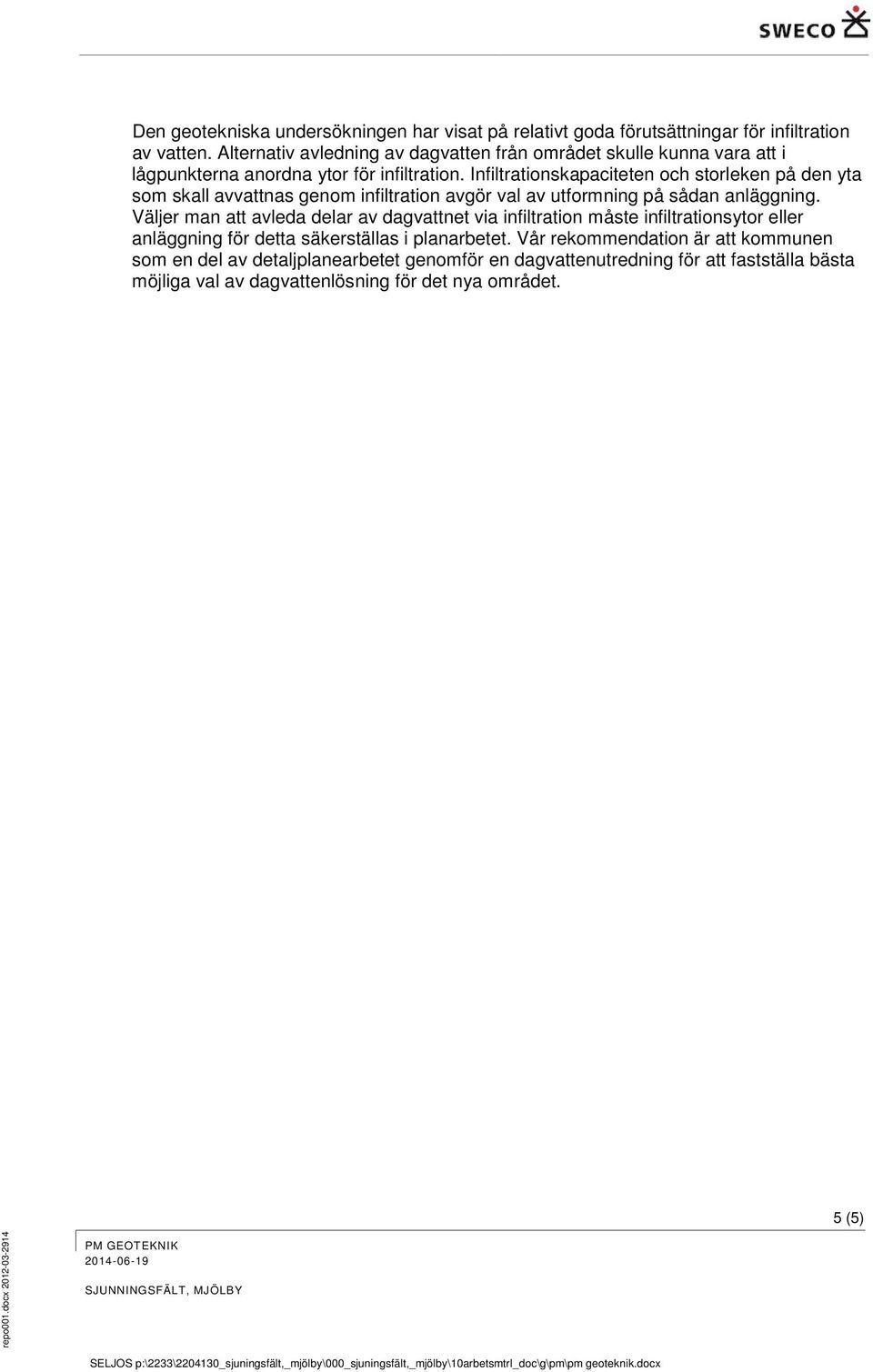

9 Den geotekniska undersökningen har visat på relativt goda förutsättningar för infiltration av vatten. Alternativ avledning av dagvatten från området skulle kunna vara att i lågpunkterna anordna ytor för infiltration. Infiltrationskapaciteten och storleken på den yta som skall avvattnas genom infiltration avgör val av utformning på sådan anläggning. Väljer man att avleda delar av dagvattnet via infiltration måste infiltrationsytor eller anläggning för detta säkerställas i planarbetet. Vår rekommendation är att kommunen som en del av detaljplanearbetet genomför en dagvattenutredning för att fastställa bästa möjliga val av dagvattenlösning för det nya området. 5 (5) repo001.docx PM GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\pm\pm geoteknik.docx

10 Bilaga 1 SJUNNINGSFÄLT, MJÖLBY Mjölby kommun Sektion C Dränerad analys Uppdrag: Beställare: Mjölby kommun Skala (A4): 1:500 Analysmetod: Morgenstern-Price Glidytor: Entry and Exit (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion C 500-A4_schakt.gsz Senast sparad: ; 10:49:22 P:\2233\ _SJUNINGSFÄLT,_MJÖLBY\000_SJUNINGSFÄLT,_MJÖLBY\13BERÄKNINGAR\Sektion C 500-A4_schakt.gsz Name: Sand Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Cohesion': 0 kpa Phi': 35 Phi-B: 0 Unit Wt. Above Water Table: 18 kn/m Piezometric Line: F = 1,85 F = 2, Sand

11

12 repo001.docx Sweco Järnvägsgatan 3 Box 1062 SE Jönköping, Sverige Telefon +46 (0) Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm Josefine Lindberg Telefon direkt Mobil +46 (0) josefine.lindberg@sweco.se

13 Innehållsförteckning 1 Uppdrag 1 2 Objektsbeskrivning 1 3 Befintliga förhållanden Befintliga ledningar och kablar 1 4 Underlag för undersökningen 1 5 Styrande dokument 2 6 Geoteknisk kategori 2 7 Fältundersökningar Tidigare utförda undersökningar Utförda undersökningar Undersökningsperiod och fältgeotekniker Provhantering 3 8 Laboratoriearbeten 3 9 Positionering 3 10 Härledda värden 3 11 Värdering av undersökning 4 Bilagor Bilaga 1 Jordprovstabell Bilaga 2 Laboratorieresultat SWECO geolab Bilaga 3 Laboratorieresultat MRM, radonkoppar Bilaga 4 Conradutvärdering av utförda CPT-sonderingar Ritningar G1 Planritning G2 Separata borrhål repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\mur\mur.docx

14 repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\mur\mur.docx

15 1 Uppdrag På uppdrag av Mjölby kommun har Sweco utfört en översiktlig geoteknisk undersökning inför detaljplan för området Sjunningsfält, öster om Mjölby centrum. Undersökningens syfte var att undersöka jordlager och grundvattenförhållanden inom området för planerad byggnation samt bedöma områdets möjligheter till infiltration. 2 Objektsbeskrivning Inom planområdet planeras friliggande bostäder, ev radhus om max 2 våningar. I norra delen planeras en förskola. Väster om planområdet finns befintliga bostadsområden. I aktuell utredning görs en bedömning om risk för stabilitetsproblem föreligger för befintliga bostäder i samband med schakt inom planområdet. 3 Befintliga förhållanden Sjunningsfält är beläget öster om Mjölby centrum. Undersökt område gränsar i väster till bostadsbebyggelse och i övrigt till skogsmark. Stinsgatan korsar tvärs området i västöstlig riktning. Stinsgatan fortsätter fram till en skjutbana som ligger ett par hundra meter öster om planområdet. Markhöjderna i läget för utförda undersökningar varierar mellan nivåerna +132 och +145 (RH 2000). Södra delen av området är relativt plant och ligger låglänt i förhållande till omkringliggande mark. Från mitten av området och norrut stiger marknivåerna norrut. Slänten upp mot befintliga bostäder i väst stiger relativt kraftigt och höjdskillnaden strax norr om Stinsgatan är uppemot 8-9 m. Undersökt område består till största del av öppen ängsmark. Enligt SGUs jordartskarta utgörs jorden i området huvudskaligen av isälvssediment, men i södra delarna förväntas även postglacial sand. Söderut, i utkanten av området, förekommer berg i dagen enligt jordartskartan. 3.1 Befintliga ledningar och kablar Inför fältundersökningen har Sweco ansvarat för ledningsvisning av befintliga ledningar och kablar. 4 Underlag för undersökningen Underlag för undersökningen har varit en primärkarta innehållande bland annat byggnader, fastighetsgränser, vägkanter och höjdkurvor (1 m ekvidistans). Markpunkter från utförd laserscanning samt en begränsningslinje för aktuellt planområde har erhållits. Underlaget har tillhandahållits i dwg-format från Mjölby Kommun. 1 (4) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\mur\mur.docx

16 5 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Typ Standard eller annat styrande dokument Fältplanering SS-EN Fältarbeten Geoteknisk fälthandbok, SGF Rapport 1:2013. SS EN ISO SS EN ISO (CPT-sondering) Beteckningssystem SGF/BGS Beteckningssystem för geotekniska utredningar, ver. 2001:2 Utförande/Redovisning EN EN Jordartsbestämning, beskrivning och klassificering (lab) SS EN ISO :2002 SS EN ISO :2004 Siktanalys (lab) SS Geoteknisk kategori Det geotekniska fältarbetet har utförts i geoteknisk kategori 2 (GK2). 7 Fältundersökningar 7.1 Tidigare utförda undersökningar Inga tidigare undersökningar har funnits tillgängliga. 7.2 Utförda undersökningar Undersökningen har utförts med fältutrustning monterad på borrbandvagn typ 604D av Geotechs fabrikat. Undersökningarna utfördes i nio punkter och har omfattat: Bestämning av jordlagrens uppbyggnad genom upptagning av störda jordprover med skruvprovtagare Ø78, (Skr) i fem punkter. Okulär jordartsbedömning av upptagna jordprover enligt SGFs klassificeringssystem CPT-sondering (CPT) i fem punkter för bestämning av jordens materialegenskaper. Totaltrycksondering (Tr) Ø25 med vriden viktsondspets i åtta punkter. Installation av tre grundvattenrör (punkt 1, 3 och 6) och lodning vid ett tillfälle (skilt från installation). Installation av två ROAC-koppar (punkt 5 och 7) för mätning av markradon. 2 (4) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\mur\mur.docx

17 7.3 Undersökningsperiod och fältgeotekniker Fältarbetet har utförts under april månad 2013 under ledning av Swecos fältgeotekniker Lars Gustafsson. 7.4 Provhantering Upptagna skruvprover har klassats okulärt i fält direkt vid provtagningen. Proverna har paketerats i vattentäta plastpåsar som märkts med provpunktens namn, provtagningsdjup, projektnummer, fältklassificering samt provtagningsplats och sedan förslutits. Ett provtagningsprotokoll har upprättats för varje provtagningspunkt och överlämnats till handläggare. 8 Laboratoriearbeten Laboratorieanalys har utförts på utvalda jordprover vid Swecos laboratorium (Geolab) i Stockholm. Laboratorieanalysen har omfattat jordartsbenämning samt siktanalys. Markradon har analyserats på MRM laboratorium i Luleå. Resultat från laboratorieanalyser redovisas i Bilaga 2 och 3. 9 Positionering Koordinatsystem i plan: Sweref Höjdsystem: RH 2000 Utsättning av undersökningspunkterna i plan har utförts med GPS på borrbandvagnen. Höjder för punkter har genererats från kommunens laserscanning. 10 Härledda värden Friktionsvinkel och E-modul Härledda värden på hållfasthetsegenskaper är tolkade från utförda CPTu-sonderingar. Resultaten är utvärderade med hänsyn till marktyp och undersökningsmetod. Friktionsvinkeln utvärderas enligt det diagram som presenteras av Marchetti (1985) (SGI Information Nr 15, revision 2007) då klassifikationen i CONRAD 3.1 anger att jordarten är sand eller silt. Härledda värden för dränerad modul är framtagna utifrån svensk empiri enligt; E = 4,3 q 0,93 t 90 MPa där q t = spetstryck [kpa] 3 (4) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\mur\mur.docx

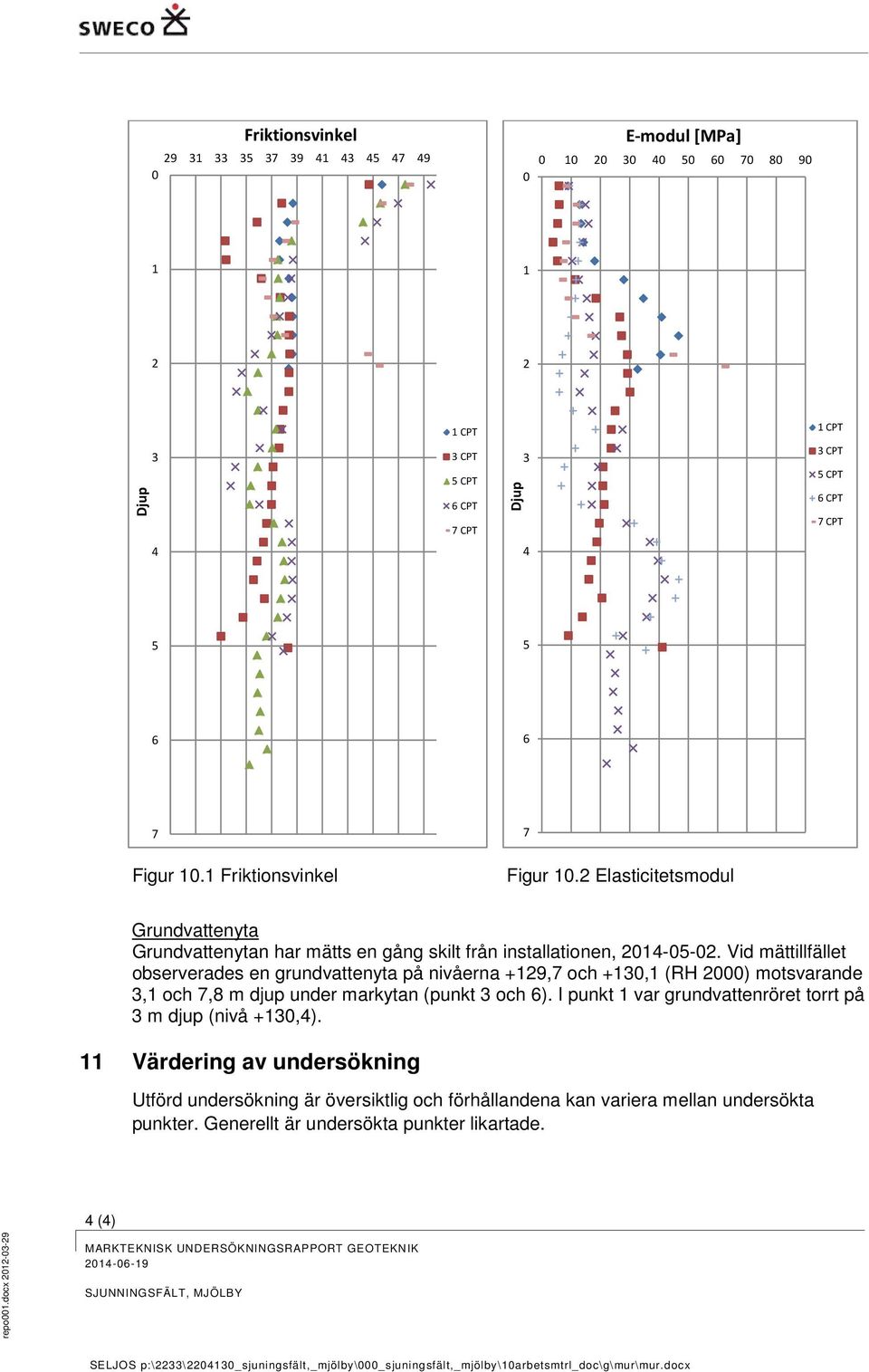

18 0 Friktionsvinkel E-modul [MPa] C P T 1 C P T Djup 3 3 C P T 5 C P T 6 C P T 7 C P T Djup 3 3 C P T 5 C P T 6 C P T 7 C P T Figur 10.1 Friktionsvinkel Figur 10.2 Elasticitetsmodul Grundvattenyta Grundvattenytan har mätts en gång skilt från installationen, Vid mättillfället observerades en grundvattenyta på nivåerna +129,7 och +130,1 (RH 2000) motsvarande 3,1 och 7,8 m djup under markytan (punkt 3 och 6). I punkt 1 var grundvattenröret torrt på 3 m djup (nivå +130,4). 11 Värdering av undersökning Utförd undersökning är översiktlig och förhållandena kan variera mellan undersökta punkter. Generellt är undersökta punkter likartade. 4 (4) repo001.docx MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK SJUNNINGSFÄLT, MJÖLBY SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\mur\mur.docx

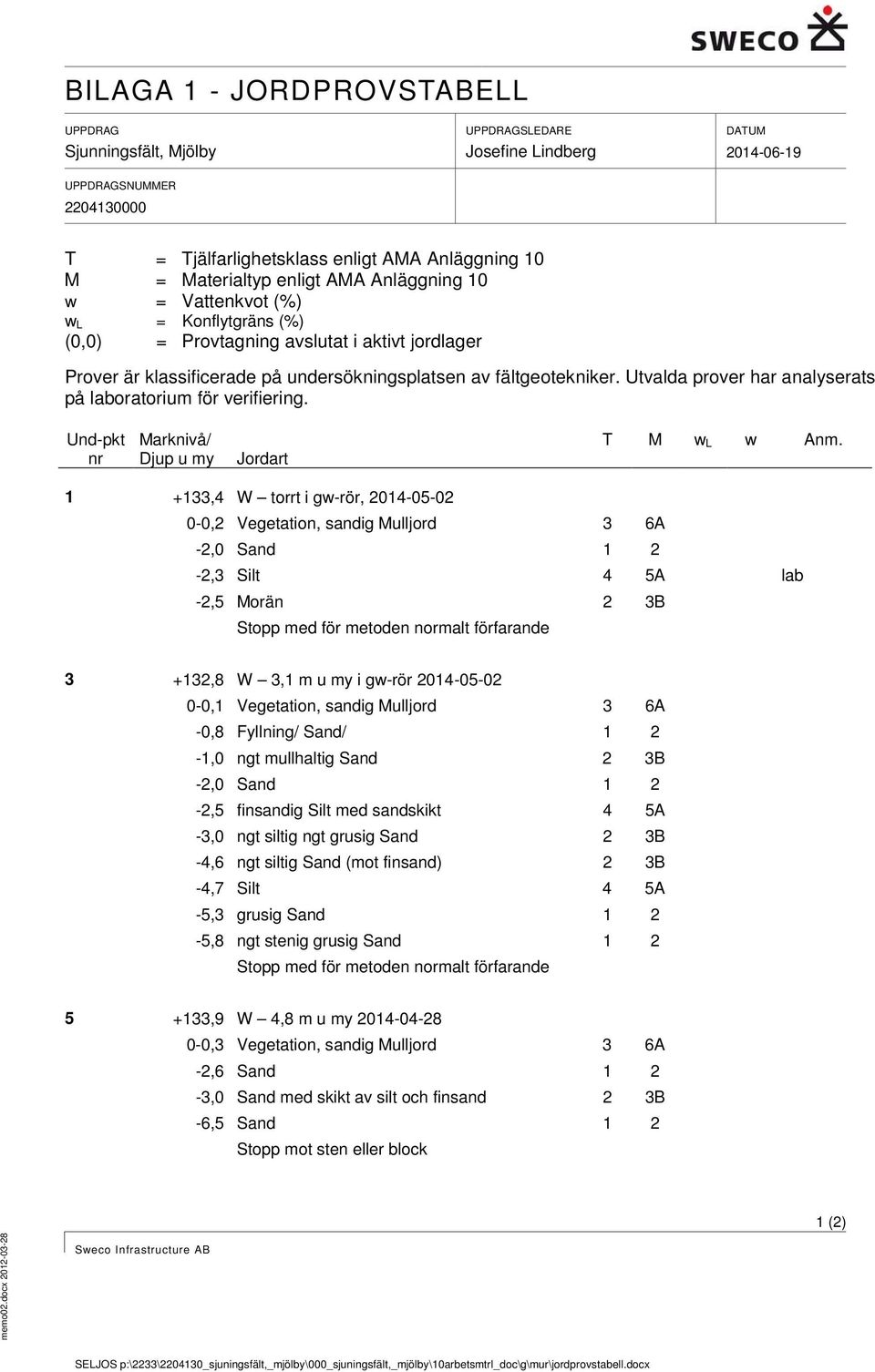

19 BILAGA 1 - JORDPROVSTABELL UPPDRAG Sjunningsfält, Mjölby UPPDRAGSLEDARE Josefine Lindberg DATUM UPPDRAGSNUMMER T = Tjälfarlighetsklass enligt AMA Anläggning 10 M = Materialtyp enligt AMA Anläggning 10 w = Vattenkvot (%) w L = Konflytgräns (%) (0,0) = Provtagning avslutat i aktivt jordlager Prover är klassificerade på undersökningsplatsen av fältgeotekniker. Utvalda prover har analyserats på laboratorium för verifiering. Und-pkt nr Marknivå/ Djup u my Jordart T M w L w Anm ,4 W torrt i gw-rör, ,2 Vegetation, sandig Mulljord 3 6A -2,0 Sand 1 2-2,3 Silt 4 5A lab -2,5 Morän 2 3B Stopp med för metoden normalt förfarande ,8 W 3,1 m u my i gw-rör ,1 Vegetation, sandig Mulljord 3 6A -0,8 Fyllning/ Sand/ 1 2-1,0 ngt mullhaltig Sand 2 3B -2,0 Sand 1 2-2,5 finsandig Silt med sandskikt 4 5A -3,0 ngt siltig ngt grusig Sand 2 3B -4,6 ngt siltig Sand (mot finsand) 2 3B -4,7 Silt 4 5A -5,3 grusig Sand 1 2-5,8 ngt stenig grusig Sand 1 2 Stopp med för metoden normalt förfarande ,9 W 4,8 m u my ,3 Vegetation, sandig Mulljord 3 6A -2,6 Sand 1 2-3,0 Sand med skikt av silt och finsand 2 3B -6,5 Sand 1 2 Stopp mot sten eller block 1 (2) memo02.docx Sweco Infrastructure AB SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\mur\jordprovstabell.docx

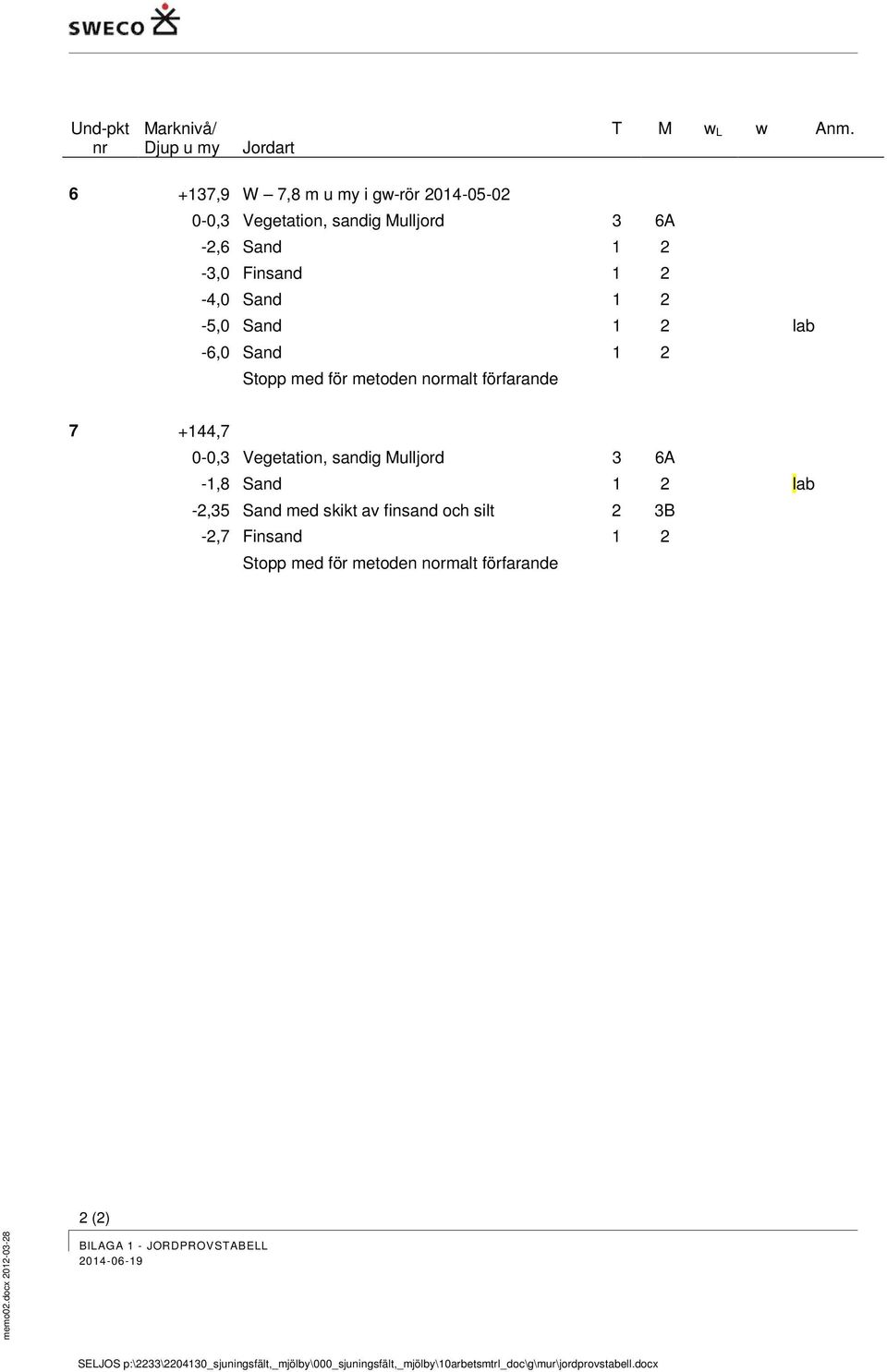

20 Und-pkt nr Marknivå/ Djup u my Jordart T M w L w Anm ,9 W 7,8 m u my i gw-rör ,3 Vegetation, sandig Mulljord 3 6A -2,6 Sand 1 2-3,0 Finsand 1 2-4,0 Sand 1 2-5,0 Sand 1 2 lab -6,0 Sand 1 2 Stopp med för metoden normalt förfarande ,7 0-0,3 Vegetation, sandig Mulljord 3 6A -1,8 Sand 1 2 lab -2,35 Sand med skikt av finsand och silt 2 3B -2,7 Finsand 1 2 Stopp med för metoden normalt förfarande 2 (2) memo02.docx BILAGA 1 - JORDPROVSTABELL SELJOS p:\2233\ _sjuningsfält,_mjölby\000_sjuningsfält,_mjölby\10arbetsmtrl_doc\g\mur\jordprovstabell.docx
