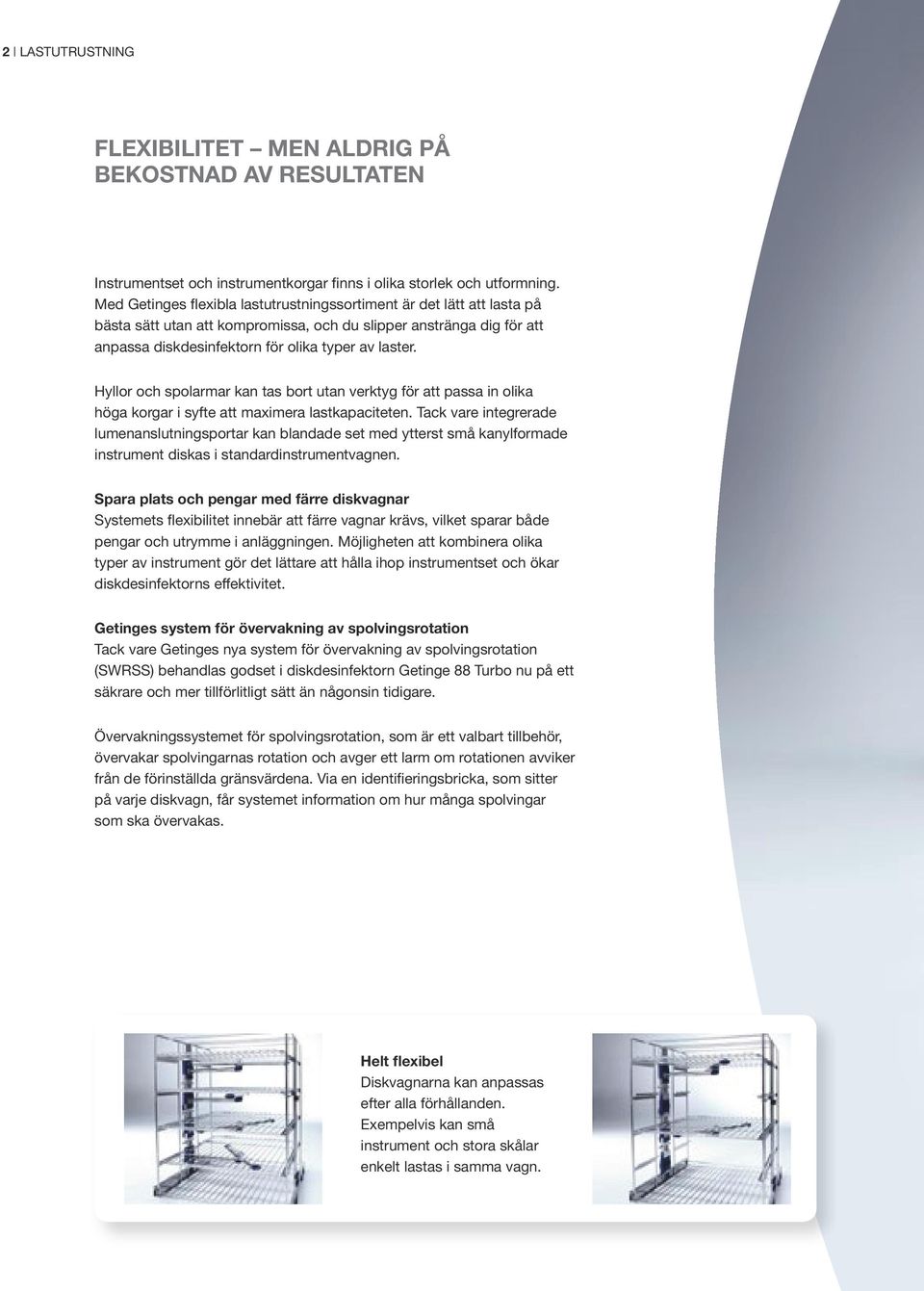

2 2 Lastutrustning FLEXIBILITET MEN ALDRIG PÅ BEKOSTNAD AV RESULTATEN Instrumentset och instrumentkorgar finns i olika storlek och utformning. Med Getinges flexibla lastutrustningssortiment är det lätt att lasta på bästa sätt utan att kompromissa, och du slipper anstränga dig för att anpassa diskdesinfektorn för olika typer av laster. Hyllor och spolarmar kan tas bort utan verktyg för att passa in olika höga korgar i syfte att maximera lastkapaciteten. Tack vare integrerade lumenanslutningsportar kan blandade set med ytterst små kanylformade instrument diskas i standardinstrumentvagnen. Spara plats och pengar med färre diskvagnar Systemets flexibilitet innebär att färre vagnar krävs, vilket sparar både pengar och utrymme i anläggningen. Möjligheten att kombinera olika typer av instrument gör det lättare att hålla ihop instrumentset och ökar diskdesinfektorns effektivitet. Getinges system för övervakning av spolvingsrotation Tack vare Getinges nya system för övervakning av spolvingsrotation (SWRSS) behandlas godset i diskdesinfektorn Getinge 88 Turbo nu på ett säkrare och mer tillförlitligt sätt än någonsin tidigare. Övervakningssystemet för spolvingsrotation, som är ett valbart tillbehör, övervakar spolvingarnas rotation och avger ett larm om rotationen avviker från de förinställda gränsvärdena. Via en identifieringsbricka, som sitter på varje diskvagn, får systemet information om hur många spolvingar som ska övervakas. Helt flexibel Diskvagnarna kan anpassas efter alla förhållanden. Exempelvis kan små instrument och stora skålar enkelt lastas i samma vagn.

3 Inget behov av verktyg Dockningsanordningarna är lätta att stänga tack vare fasta glidplattor. Inga verktyg krävs för att ta bort eller byta ut spolarmar. Getinge SWRSS Övervakningssystemet för spolvingsrotation, som är ett valbart tillbehör, övervakar spolvingarnas rotation och avger ett larm om rotationen avviker från de förinställda gränsvärdena.

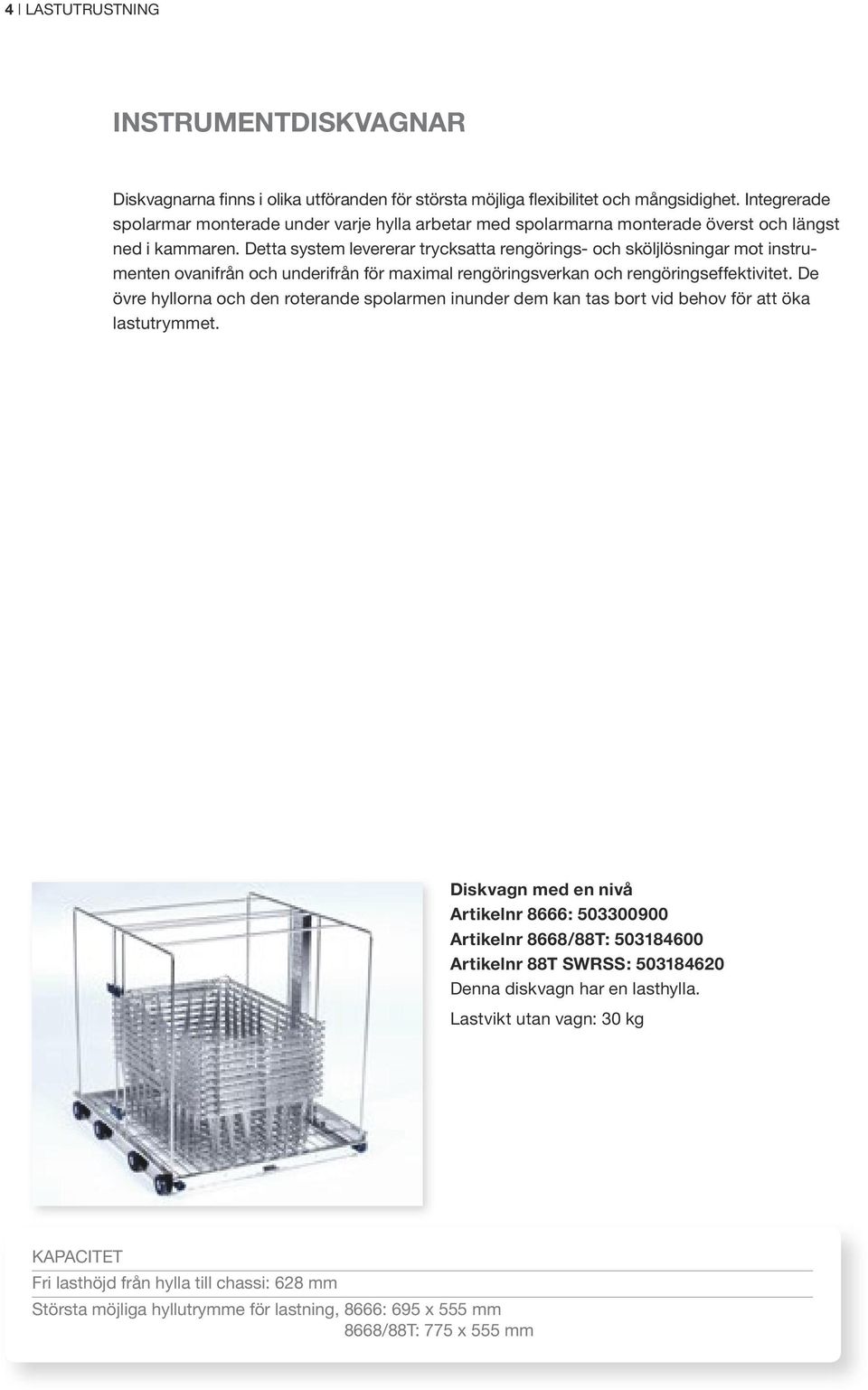

4 4 Lastutrustning instrumentdiskvagnar Diskvagnarna finns i olika utföranden för största möjliga flexibilitet och mångsidighet. Integrerade spolarmar monterade under varje hylla arbetar med spolarmarna monterade överst och längst ned i kammaren. Detta system levererar trycksatta rengörings- och sköljlösningar mot instrumenten ovanifrån och underifrån för maximal rengöringsverkan och rengöringseffektivitet. De övre hyllorna och den roterande spolarmen inunder dem kan tas bort vid behov för att öka lastutrymmet. Diskvagn med en nivå Artikelnr 8666: Artikelnr 8668/88T: Artikelnr 88T SWRSS: Denna diskvagn har en lasthylla. Lastvikt utan vagn: 30 kg Kapacitet Fri lasthöjd från hylla till chassi: 628 mm Största möjliga hyllutrymme för lastning, 8666: 695 x 555 mm 8668/88T: 775 x 555 mm

5 Lastutrustning 5 Diskvagn med fyra nivåer Artikelnr 8666: Artikelnr 8668/88T: Artikelnr 88T SWRSS: Denna diskvagn har fyra lasthyllor (tre borttagbara hyllor och spolarmar). Lastvikt utan vagn: 75 kg Lastvikt med vagn: 100 kg Kapacitet 8666: 8 SPRI I eller 8 DIN, 8668/88T: 8 SPRI I eller 12 DIN Fri lasthöjd från hylla till spolarm: 106 mm Största möjliga hyllutrymme för lastning, 8666: 695 x 555 mm 8668/88T: 775 x 555 mm Förstärkt diskvagn med fyra nivåer Artikelnr 8668/88T: Artikelnr 88T SWRSS: Speciellt utvecklad för tung last. Denna lastvagn har fyra lasthyllor och tre borttagbara spolarmar För att ta bort spolarmarna är en plåt färst vid fördelningsröret. Lastvikt utan vagn: 110 kg Lastvikt med vagn: 136 kg Kapacitet 8668/88T: 8 SPRI I eller 12 DIN Fri lasthöjd från hylla till spolarm: 106 mm Största tillgängliga hyllutrymme för lastning: 8668/88T: 695 x 555 mm

6 6 Lastutrustning Diskvagn med fem nivåer Artikelnr 8666: Artikelnr 8668/88T: Artikelnr 88T SWRSS: Denna diskvagn har fem hyllor för lastning (fyra borttagbara hyllor och spolarmar). Lastvikt utan vagn: 75 kg Lastvikt med vagn: 100 kg Kapacitet 8666: 10 SPRI I eller 10 DIN, 8668/88T 10 SPRI I eller 15 DIN Fri lasthöjd från hylla till spolarm: 72 mm Största tillgängliga hyllutrymme för lastning, 8666: 695 x 555 mm 8668/88T: 775 x 555 mm Diskvagn med sex nivåer Artikelnr 8666: Den här diskvagnen är utformad för maximal produktivitet vid behandling av standardinstrumentkorgar. Den har sex lasthyllor (fem borttagbara hyllor och spolarmar). Lastvikt utan vagn: 75 kg Lastvikt med vagn: 100 kg Kapacitet 8666: 12 DIN Fri lasthöjd från hylla till spolarm: 52 mm Största tillgängliga hyllutrymme för lastning, 8666: 695 x 555 mm

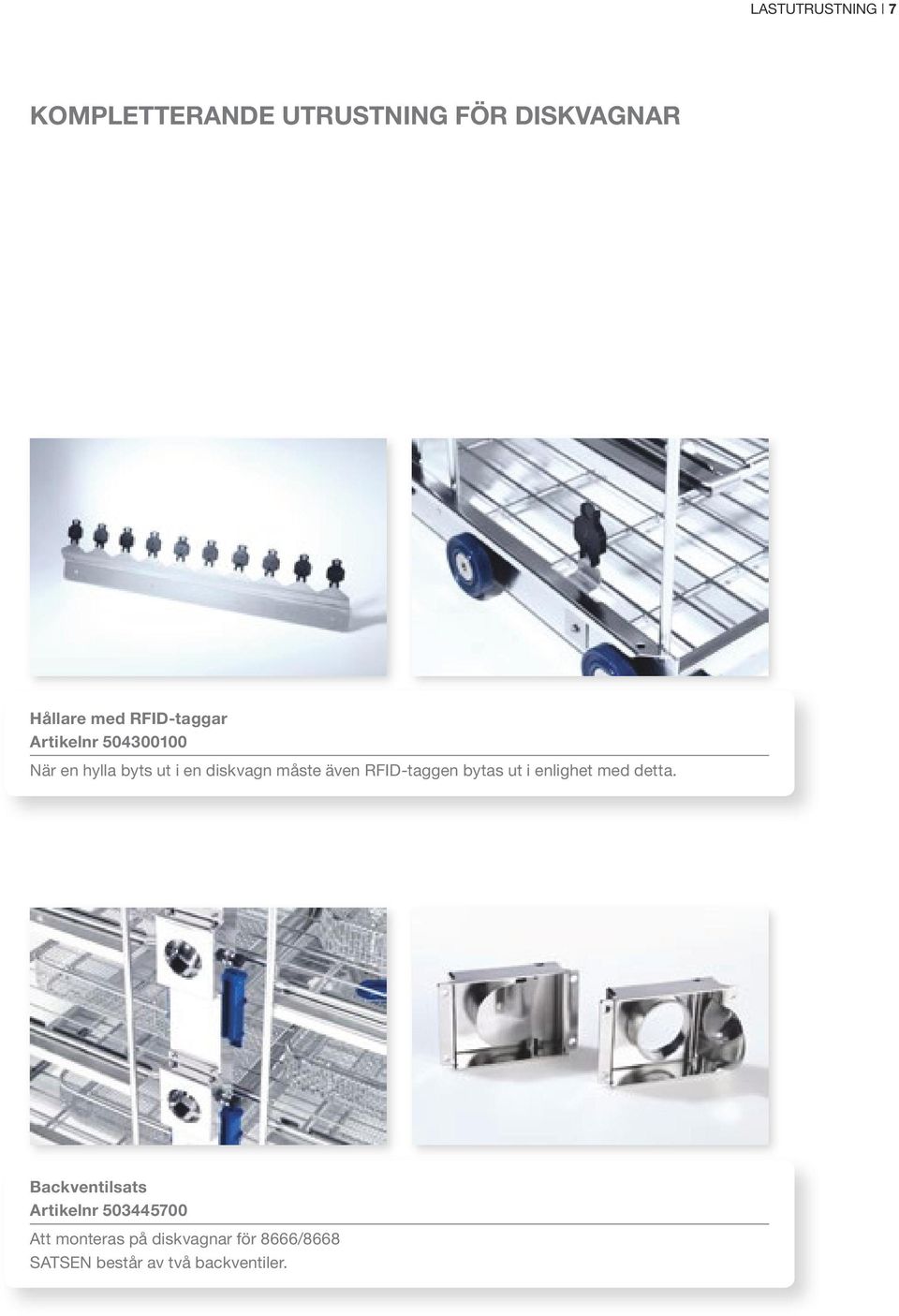

7 Lastutrustning 7 Kompletterande utrustning för diskvagnar Hållare med RFID-taggar Artikelnr När en hylla byts ut i en diskvagn måste även RFID-taggen bytas ut i enlighet med detta. Backventilsats Artikelnr Att monteras på diskvagnar för 8666/8668 SATSEN består av två backventiler.

8 8 Lastutrustning Förgreningsrörskopplingar Artikelnr: Silikonlock. Artikelnr: Slangnippel Förgreningsrören på alla instrumentdiskvagnar är förberedda för 6 nippelkopplingar. Dessa anslutningar används för att rengöra och desinficera ett mindre antal rörformiga instrument på en vanlig vagn utan någon MIS-modul. Tänk på att alltid använda silikonlocket när det inte finns något instrument anslutet till slangnippeln. SATS Styrlist Artikelnr: För montering på diskvagnar som används i en Getinge CM320 Index diskdesinfektor.

9 Lastutrustning 9 Exempel på programskena på diskvagn Exempel på streckkod på diskvagn SATS Automatisk inlastning/utlastning Artikelnr: För montering på diskvagnar avsedda för automatiskt lastningssystem. SATSEN består av 1 programskena, 2 st. rostfria hjul, 1 lägesmagnet, 1 streckkodsplatta och 1 bult på krok.

10 10 Lastutrustning Hygienisk All utrustning har noggrant utformats för att man enkelt ska kunna rengöra den både utvändigt och invändigt. Specialutformning MIS-modulerna finns i olika versioner och kan placeras på vilken nivå som helst. Det är bara att specialanpassa antalet anslutningar efter behoven.

11 Lastutrustning 11 KOMBINERA SOM DU VILL ÄNDRA NÄR DU BEHÖVER Getinges MIS-tillbehör är baserade på en öppen plattform där olika moduler på ett enkelt sätt kompletterar en befintlig diskvagn med extra funktionalitet. Den öppna plattformen är baserad på fyra olika moduler: I-, L-, U- och Center-moduler som är utrustade med 12/14, 24/26, 36/38 eller 46 öppningar för anslutningsrör. Modulerna kan konfigureras med olika kopplingsadaptrar i syfte att låta rengörings- och sköljningslösningarna gå runt inuti lumenerna för grundlig rengöring. Luerkopplingar, hållare, silikonslangar, injektorer och instrumentstöd ger största möjliga flexibilitet när det gäller antal anslutningar som används i diskvagnen. Eftersom det finns ett brett sortiment av tillgängliga moduler kan lastutrustningen anpassas när det sker förändringar på avdelningen. Ett system med fyra basmoduler för Getinges 86-serie- & 88 Turbo-diskdesinfektorer I-MODUL Rör för kopplingsadaptrar L-MODUL Rör för kopplingsadaptrar U-MODUL Rör för kopplingsadaptrar CENTRAL MODUL Rör för kopplingsadaptrar

12 12 Lastutrustning mis-moduler I det här avsnittet listas alla artiklar som behövs för de olika konfigurationerna. Varje diskvagn kan utrustas med en eller två moduler för placering på olika nivåer. Vi rekommenderar att man har en spolarm under varje hylla. I-MODULER I-modul, MIS I-modul, luer Antal Artikel GETINGE 8666 getinge 8668/88T 1 Anslutningsrör Konfigurationsalternativ 2 MIS-moduler MIS-rör, 6 anslutningar MIS-rör, 7 anslutningar (fram- eller baksida) Luer-rör, 6 anslutningar Luer-rör, 7 anslutningar T tomt rör, 6 anslutningar Tomt rör, 7 anslutningar

13 Lastutrustning 13 L-MODULER L-modul, MIS L-modul, instrumentstöd L-modul, luer Antal Artikel GETINGE 8666 getinge 8668/88T 1 Anslutningsrör Konfigurationsalternativ 2 MIS-moduler MIS-rör, 6 anslutningar MIS-rör, 7 anslutningar (fram eller bak) Luer-rör, 6 anslutningar Luer-rör, 7 anslutningar Tomt rör, 6 anslutningar Tomt rör, 7 anslutningar 1 MIS-modul MIS-rör, 12 anslutningar MIS-rör, 12 anslutningar (fram eller bak) Instr.stöd, 12 anslutningar Instr.stöd, 12 anslutningar Luer-rör, 12 anslutningar Luer-rör, 12 anslutningar Tomt rör, 12 anslutningar Tomt rör, 12 anslutningar

14 14 Lastutrustning U-MODULER U-modul, MIS U-modul, instrumentstöd U-modul, luer Antal Artikel GETINGE 8666 getinge 8668/88T 1 Anslutningsrör Konfigurationsalternativ 2 MIS-moduler MIS-rör, 6 anslutningar MIS-rör, 7 anslutningar (fram eller bak) Luer-rör, 6 anslutningar Luer-rör, 7 anslutningar Tomt rör, 6 anslutningar Tomt rör, 7 anslutningar 1 MIS-modul MIS-rör, 12 anslutningar MIS-rör, 12 anslutningar (fram eller bak) Instr.stöd, 12 anslutningar Instr.stöd, 12 anslutningar Luer-rör, 12 anslutningar Luer-rör, 12 anslutningar tomt rör, 12 anslutningar Tomt rör, 12 anslutningar

15 Lastutrustning 15 Central modul Central modul Den centrala modulen är fristående med plats för två 1/1 DIN-korgar som placeras på var sida. Modulen är utrustad med 16 hållare med silikonlock för långa instrument (invändig diameter 25 mm), 4 stängda injektorrör (utvändig diameter 4 mm), 4 öppna injektorrör (utvändig diameter 4 mm), 22 flexibla silikonmunstycken, 16 silikonslangar med nipplar och 4 silikonslangar är utrustade med hanluerkopplingar. Finmaskigt nätfilter till insatsens vatteninlopp ingår som standard. Artikelnr MIS-diskvagn Den kompletta MIS-diskvagnen har hög kapacitet och inbyggd flexibilitet. Diskvagnen har 3 diskplan med ett extra rampsystem upptill. Rampsystemet består av en rak central ramp med 8 smala injektorrör (4 mm i diameter) och 22 injektorer. Bredvid rampen finns 20 extra silikonmunstycken med flexibla silikonslangar, varav sex har 6 mm luerfattning och sex har honfattning. De två vinklade sidoramperna med tömningsbehållare har 22 injektorkroppar (12 mm i diameter). ARTIKELNR MODELL LAST- KAPACITET standard 6 7 uppsättningar, 96 anslutningar för lumen aut. programstart 6 7 uppsättningar, 96 anslutningar för lumen /88T/CM320 Standard 6 7 uppsättningar, 96 anslutningar för lumen /88T/CM320 Aut. programstart 6 7 uppsättningar, 96 anslutningar för lumen T SWrss 6 7 uppsättningar, 96 anslutningar för lumen

16 16 Lastutrustning MIS-MODULER - KOMPLETTERANDE ADAPTRAR Ref namn artikelnr 1 Hållare med lock för långa instrument Smal lumentratt Kort tratt med lock Injektorrör Ø 4 mm, stängt Injektorrör Ø 4 mm, öppet Anslutningsrör: Diskvagn med fyra nivåer Diskvagn med fem nivåer Honluermunstycke Hanluer Luermunstycke med omvänd fattning Plugg Finmaskigt nätfilter* Hållare för 4 silikonslangar Clip-on med silikonmatta Silikonslang med munstycke Silikonslang med honluermunstycke Handtag, värmeskydd *FINMASKIGT FILTER FÖR RÖRFORMIGA INSTRUMENT För att förhindra att partiklar fastnar i instrumenten måste ett finmaskigt filter användas vid rengöring och desinfektion av rörformiga instrument med en passage som är mindre än 2 mm. Blockerat eller minskat vattenflöde leder till otillräcklig rengöring och desinfektion.

17 Lastutrustning 17 ARTIKELNR MODELL BESKRIVNING Luerrör: 4 hanluermunstycken, 2 silikonslangar med honluermunstycke och 2 honluermunstycken MIS-rör: 2 långa hållare med lock (ø 25 mm), 1 hållare för silikonslangar, 2 öppna injektorrör och 1 stängt injektorrör (ø 4 mm) ARTIKELNR MODELL BESKRIVNING /88t Luerrör: 4 hanluermunstycken, 2 silikonslangar med honluermunstycke och 3 honluermunstycken /88t MIS-rör: 3 långa hållare med lock (ø 25 mm), 1 hållare för silikonslangar, 2 öppna injektorrör och 1 stängt injektorrör (ø 4 mm)

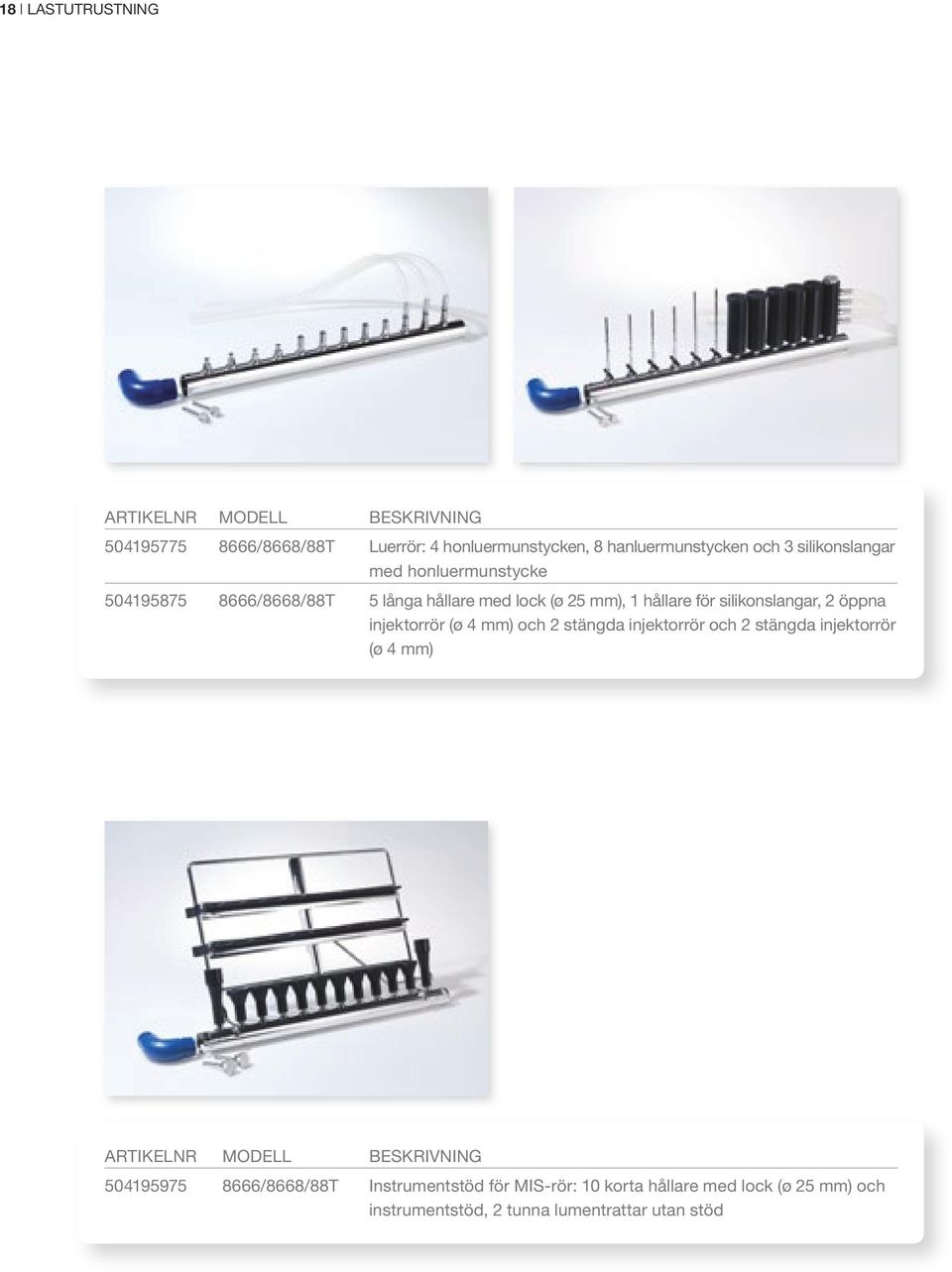

18 18 Lastutrustning ARTIKELNR MODELL BESKRIVNING /8668/88t Luerrör: 4 honluermunstycken, 8 hanluermunstycken och 3 silikonslangar med honluermunstycke /8668/88t 5 långa hållare med lock (ø 25 mm), 1 hållare för silikonslangar, 2 öppna injektorrör (ø 4 mm) och 2 stängda injektorrör och 2 stängda injektorrör (ø 4 mm) ARTIKELNR MODELL BESKRIVNING /8668/88t instrumentstöd för MIS-rör: 10 korta hållare med lock (ø 25 mm) och instrumentstöd, 2 tunna lumentrattar utan stöd

19 Lastutrustning 19 Konfigurationsexempel Oavsett hur stora eller små mängder rörformiga instrument du behöver diska, går dina MIS-diskvagnar att konfigurera exakt efter just dina behov. Liten För begränsad genomströmning av rörformiga instrument rekommenderar vi en I-modul. Detta kan vara lämpligt i en TSSU eller läkarmottagning. Mellan Där behovet är något större för rengöring av rörformiga instrument rekommenderar en L-modul eller central modul. Detta kan vara lämpligt för en mindre CSSD-tillämpning. Stor Där behovet är stort för rengöring av rörformiga instrument rekommenderar vi en U-modul i kombination med en L-modul eller central modul eller en MIS-standarddiskvagn. Detta kan vara lämpligt för en mellanstor till större CSSD-avdelning. Andra kombinationer av konfigurerade moduler eller adapterbyten måste testas på plats för att få en optimal rengörings- och desinfektionsprocess.
