Beräkning av kryphastigheten hos ett bly hölje innehållande en glaskropp under inverkan av tyngdkraften

Transkript

1 85 Beräkning av kryphastigheten hos ett bly hölje innehållande en glaskropp under inverkan av tyngdkraften Anders Samuelsson Förändring av krypegenskaperna hos ett blyhölje som följd av en mekanisk skada Göran Eklund Institutet för Metallforskning september april 1978 POSTADRESS: i, Hok Stockholm. T*9fon O

2 BERÄKNING AV KRYPHASTIGHETEN HOS ETT BLYHÖLJE INNEHALLANDE EN GLASKROPP UNDER INVERKAN AV TYNGDKRAFTEN Anders Samuelsson BERÄKNING AV KRYPEGENSKAPERNA HOS ETT BLYHÖLJE SOM FÖLJD AV EN MEKANISK SKADA Göran Eklund Institutet för Metallforskning september april 1978 Denna rapport åtgör redovisning av ett arbete som utförts på uppdrag av KBS. Slutsatser och värderingar i rapporten är författarens och behöver inte nödvändigtvis sammanfalla med uppdragsgivarens. I slutet av rapporten har bifogats en förteckning över av KBS hittills publicerade tekniska rapporter i denna serie.

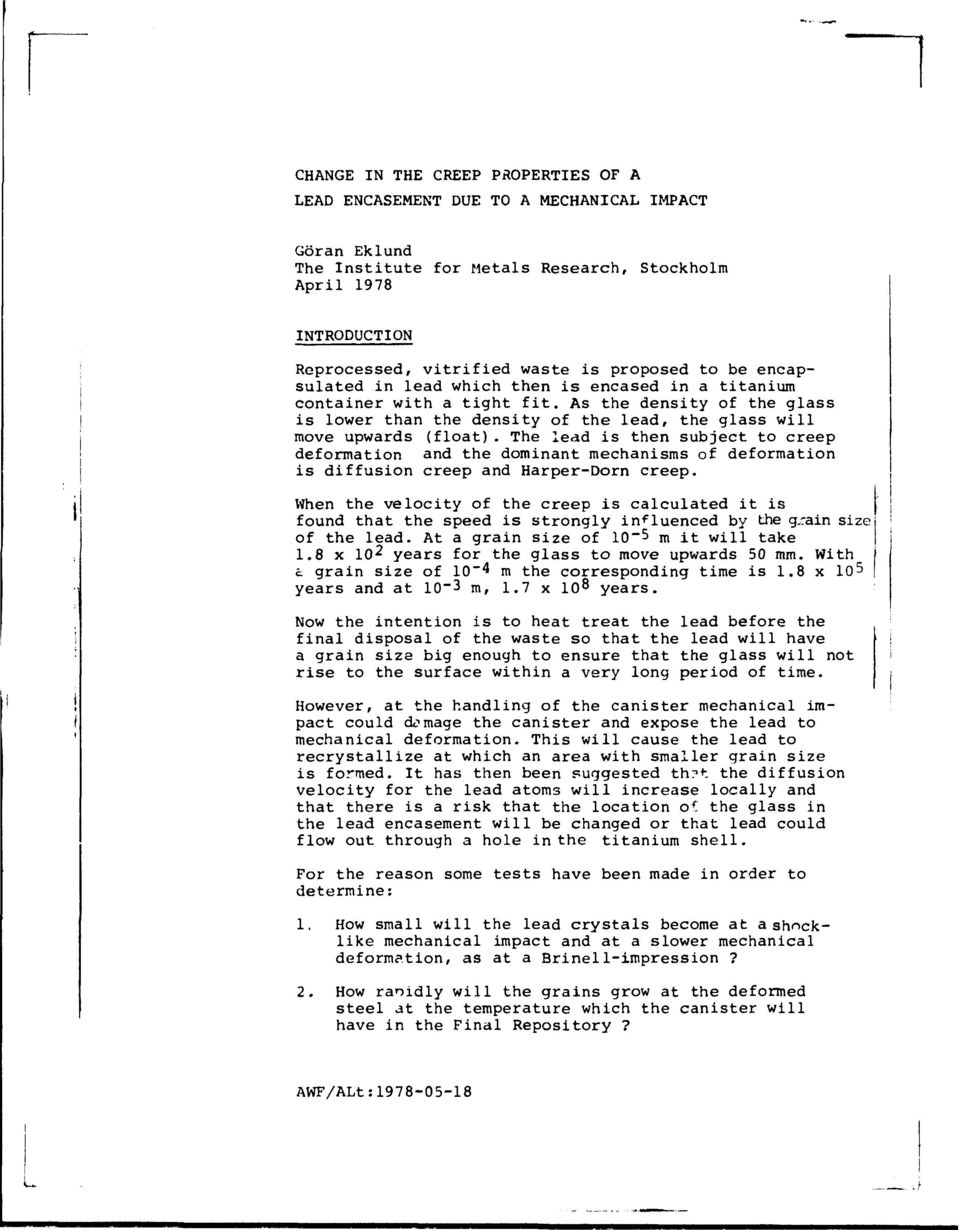

3 CHANGE IN THE CREEP PROPERTIES OF A LEAD ENCASEMENT DUE TO A MECHANICAL IMPACT Göran Eklund The Institute for Metals Research, Stockholm April 1978 INTRODUCTION Reprocessed, vitrified waste is proposed to be encapsulated in lead which then is encased in a titanium container with a tight fit. As the density of the glass is lower than the density of the lead, the glass will move upwards (float). The lead is then subject to creep deformation and the dominant mechanisms of deformation is diffusion creep and Harper-Dorn creep. When the velocity of the creep is calculated it is found that the speed is strongly influenced by the grain size of the lead. At a grain size of 10~5 m it will take 1.8 x 102 years for the glass to move upwards 50 mm. With c grain size of 10~4 m the corresponding time is 1.8 x years and at 10"3 m, 1.7 x 10^ years. Now the intention is to heat treat the lead before the final disposal of the waste so that the lead will have a grain size big enough to ensure that the glass will not rise to the surface within a very long period of time. However, at the handling of the canister mechanical impact could do mage the canister and expose the lead to mechanical deformation. This will cause the lead to recrystallize at which an area with smaller grain size is formed. It has then been suggested th?t the diffusion velocity for the lead atoms will increase locally and that there is a risk that the location oc the glass in the lead encasement will be changed or that lead could flow out through a hole in the titanium shell. For the reason some tests have been made in order to determine: 1. How small will the lead crystals become at a shocklike mechanical impact and at a slower mechanical deformation, as at a Brinell-impression? 2. How ranidly will the grains grow at the deformed steel at the temperature which the canister will have in the Final Repository? AWF/ALt: U

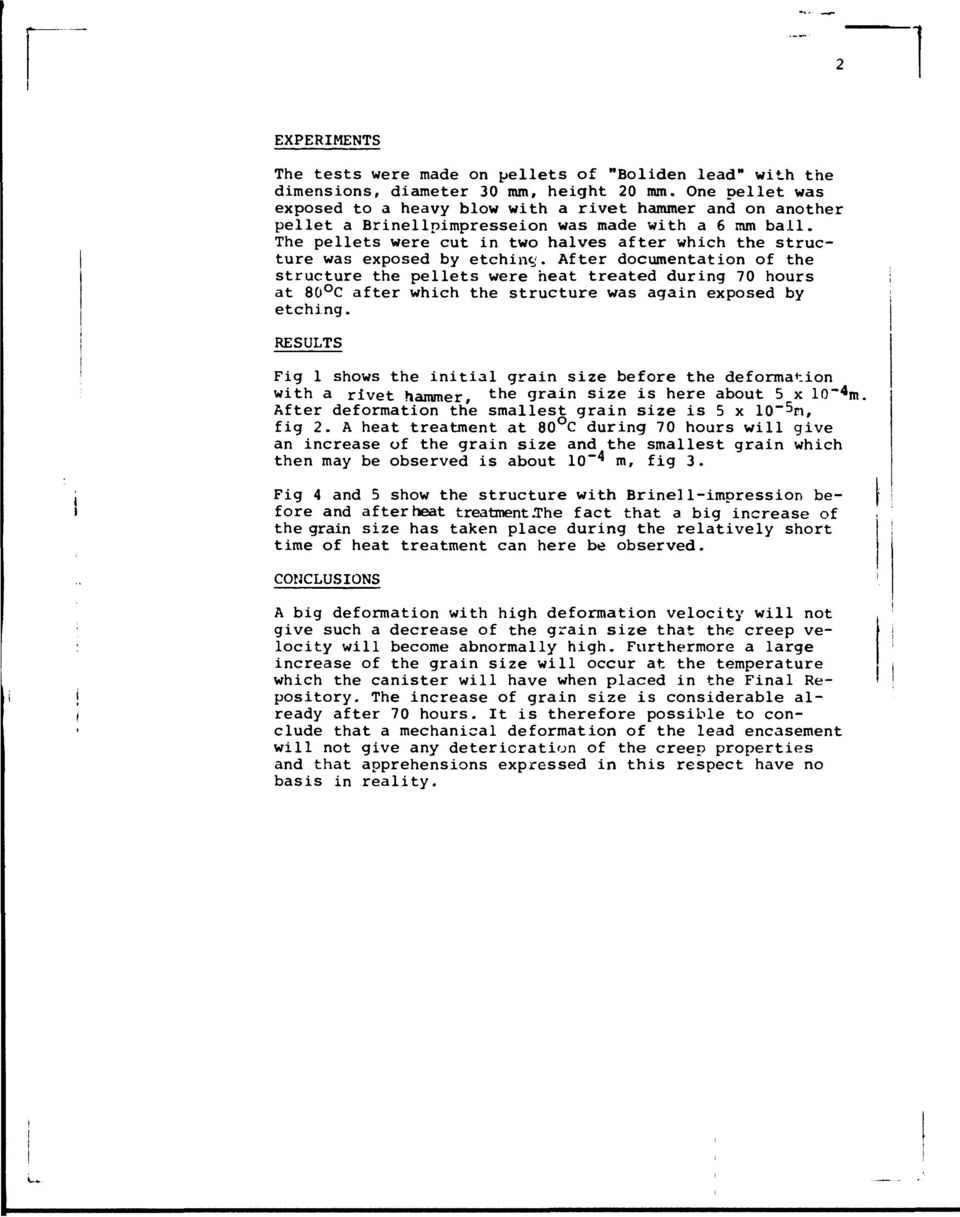

4 EXPERIMENTS The tests were made on pellets of "Boliden lead" with the dimensions, diameter 30 mm, height 20 mm. One pellet was exposed to a heavy blow with a rivet hammer and on another pellet a Brinellpimpresseion was made with a 6 mm bail. The pellets were cut in two halves after which the structure was exposed by etching. After documentation of the structure the pellets were heat treated during 70 hours at 80 C after which the structure was again exposed by etching. RESULTS Fig 1 shows the initial grain size before the deformation with a rivet hammer, tne grain size is here about 5 x 10~ 4 m. After deformation the smallest grain size is 5 x 10~^n, fig 2. A heat treatment at 80 C during 70 hours will give an increase of the grain size and the smallest grain which then may be observed is about 10"^ m, fig 3. Fig 4 and 5 show the structure with Brinell-impression before and after heat treatment Jhe fact that a big increase of the grain size has taken place during the relatively short time of heat treatment can here be observed. CONCLUSIONS A big deformation with high deformation velocity will not give such a decrease of the grain size that the creep velocity will become abnormally high. Furthermore a large increase of the grain size will occur at the temperature which the canister will have when placed in the Final Repository. The increase of grain size is considerable already after 70 hours. It is therefore possible to conclude that a mechanical deformation of the lead encasement will not give any deterioration of the creep properties and that apprehensions expressed in this respect have no basis in reality.

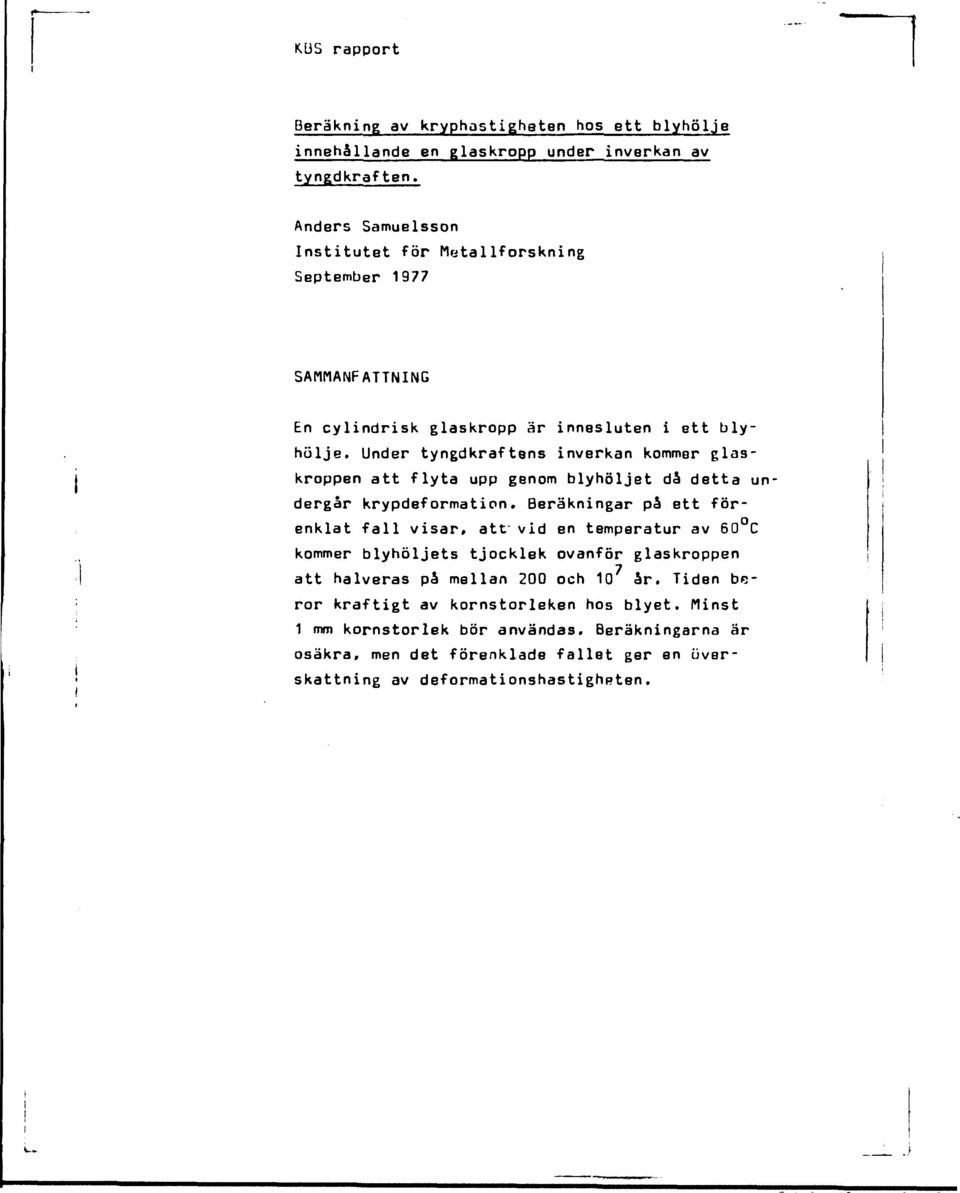

5 KUS rapport Beräkning av kryphastighaten hos ett blyhölje innehållande en glaskropp under inverkan av tyngdkraften. Anders Samuelsson Institutet för Metallforskning September 1977 SAMMANFATTNING En cylindrisk glaskropp är innesluten i ett blyhölje. Under tyngdkraftens inverkan kommer glaskroppen att flyta upp genom blyhöljet då detta undergår krypdeformation. Beräkningar på ett förenklat fall visar» att" vid en temperatur av 60 C kommer blyhöljets tjocklek ovanför glaskroppen att halveras på mellan 200 och 10 år. Tiden beror kraftigt av kornstorleken hos blyet. Minst 1 mm kornstorlek bör användas. Beräkningarna är osäkra, men det förenklade fallet ger en tiverskattning av deformationshastighrten.

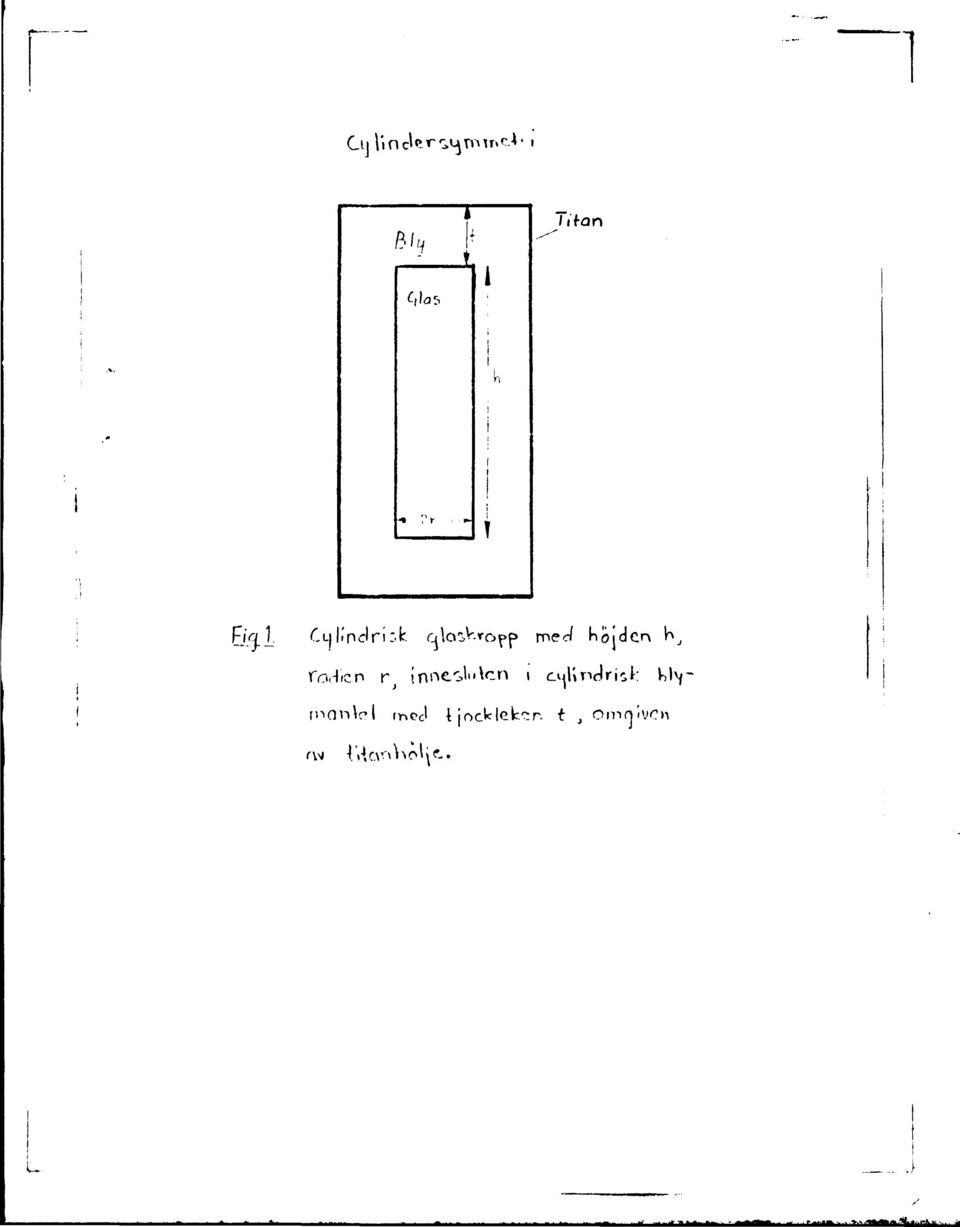

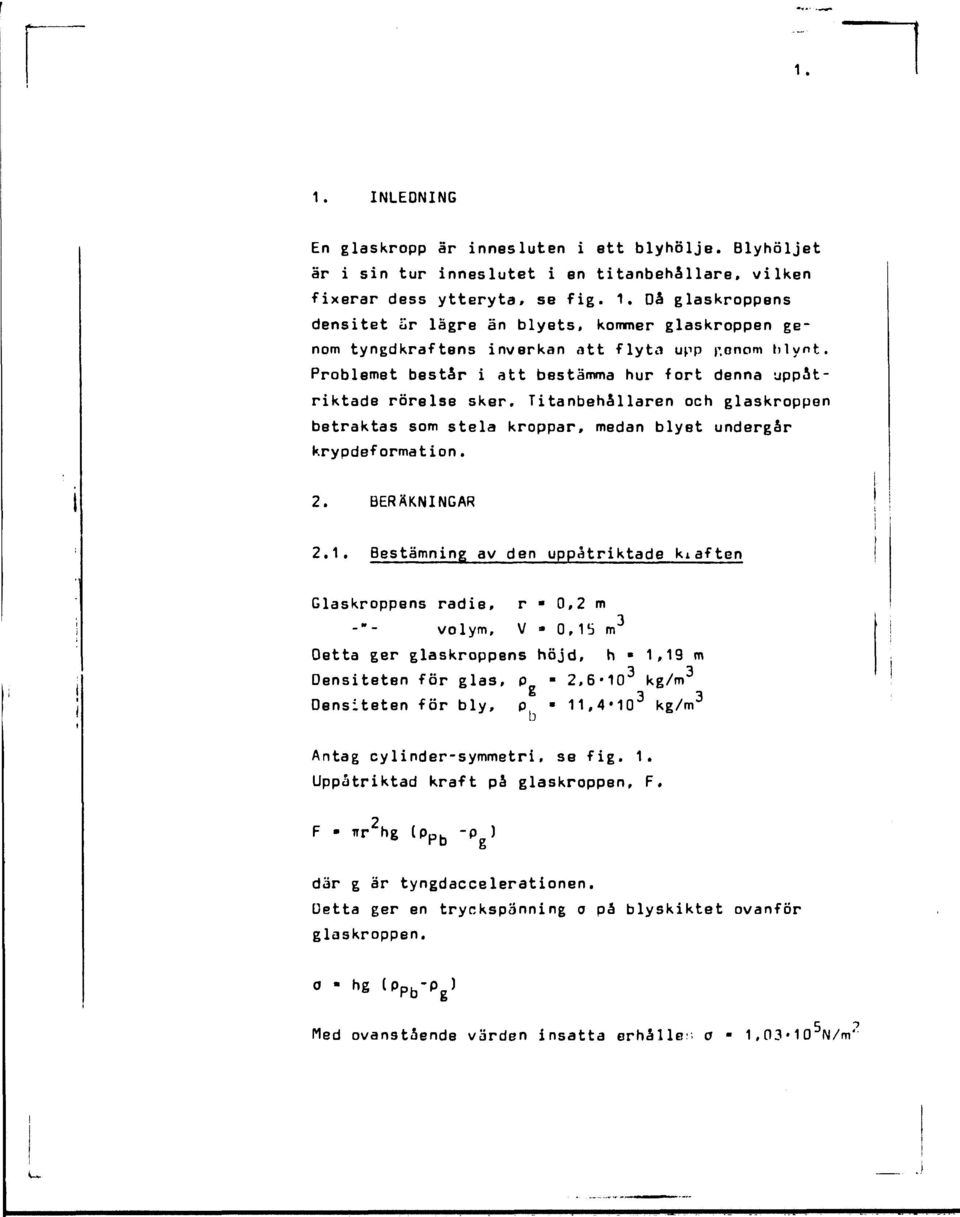

6 1. 1. INLEDNING En glaskropp är innesluten i ett blyhölje. Blyhöljet är i sin tur inneslutet i en titanbehållare, vilken fixerar dess ytteryta, se fig. 1. Då glaskroppens densitet ir lägre än blyets, kommer glaskroppen genom tyngdkraftens inverkan att flyta upp r.onom hlynt. Problemet består i att bestämma hur fort denna uppåtriktade rörelse sker. Titanbehållaren och glaskroppen betraktas som stela kroppar, medan blyet undergår krypdbformation. 2. BERÄKNINGAR 2.1. Bestämning av den uppatriktade ktaften Glaskroppens radie, r 0,2 m -"- volym, V» 0,15 m Oetta ger glaskroppens höjd, h 1,19 m Densiteten för glas, p 2,6*10 kg/m Densiteten för bly, p 11,4*10 kg/m Antag cylinder-symmetri, se fig. 1. Uppåtriktad kraft på glaskroppen, F. F - nr hg lp p. -p ) där g är tyngdaccelerationen. Detta ger en tryckspänning o på blyskiktet ovanför glaskroppen. o - hg lp Pb -P g ) Med ovanstående värden insatta erhålles o 1,03*10 N/m'

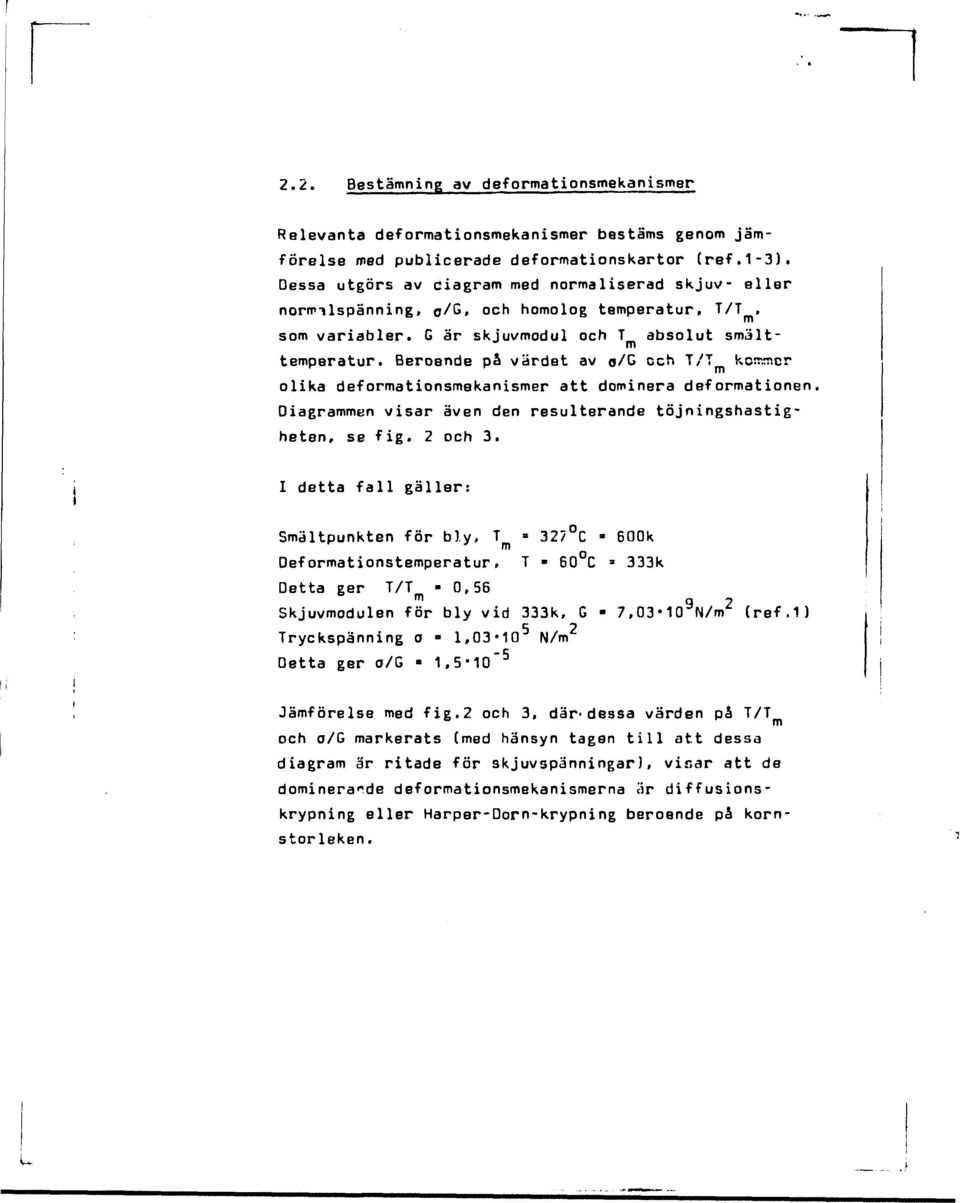

7 2.2. Bestämning av deformationsmekanismer Relevanta deformationsmekanismer bestäms genom jämförelse med publicerade deformationskartor (ref.1-3). Dessa utgörs av ciagram med normaliserad skjuv- eller normilspänning, a/g, och homolog temperatur, T/T, som variabler. G är skjuvmodul och T absolut smältm temperatur. Beroende på värdet av o/g och T/T kommer olika deformationsmekanismer att dominera deformationen. Diagrammen visar även den resulterande töjningshastigheten, se fig. 2 och 3. I detta fall gäller: Smältpunkten för bly, T = 327 C - m - 60 C Deformationstemperatur, T Detta ger T/T 0,56 m Skjuvmodulen för bly vid 333k, G Tryckspänning o 1,03*10 N/m Detta ger o/g 1,5' k 333k 7,03«10 9 N/m 2 (ref.1) Jämförelse med fig.2 och 3, där-dessa värden på T/T och o/g markerats (med hänsyn tagen till att dessa diagram är ritade för skjuvspänningar), visar att de dominerande deformationsmekanismerna är diffusionskrypning eller Harper-Dorn-krypning beroende på kornstorleken. U

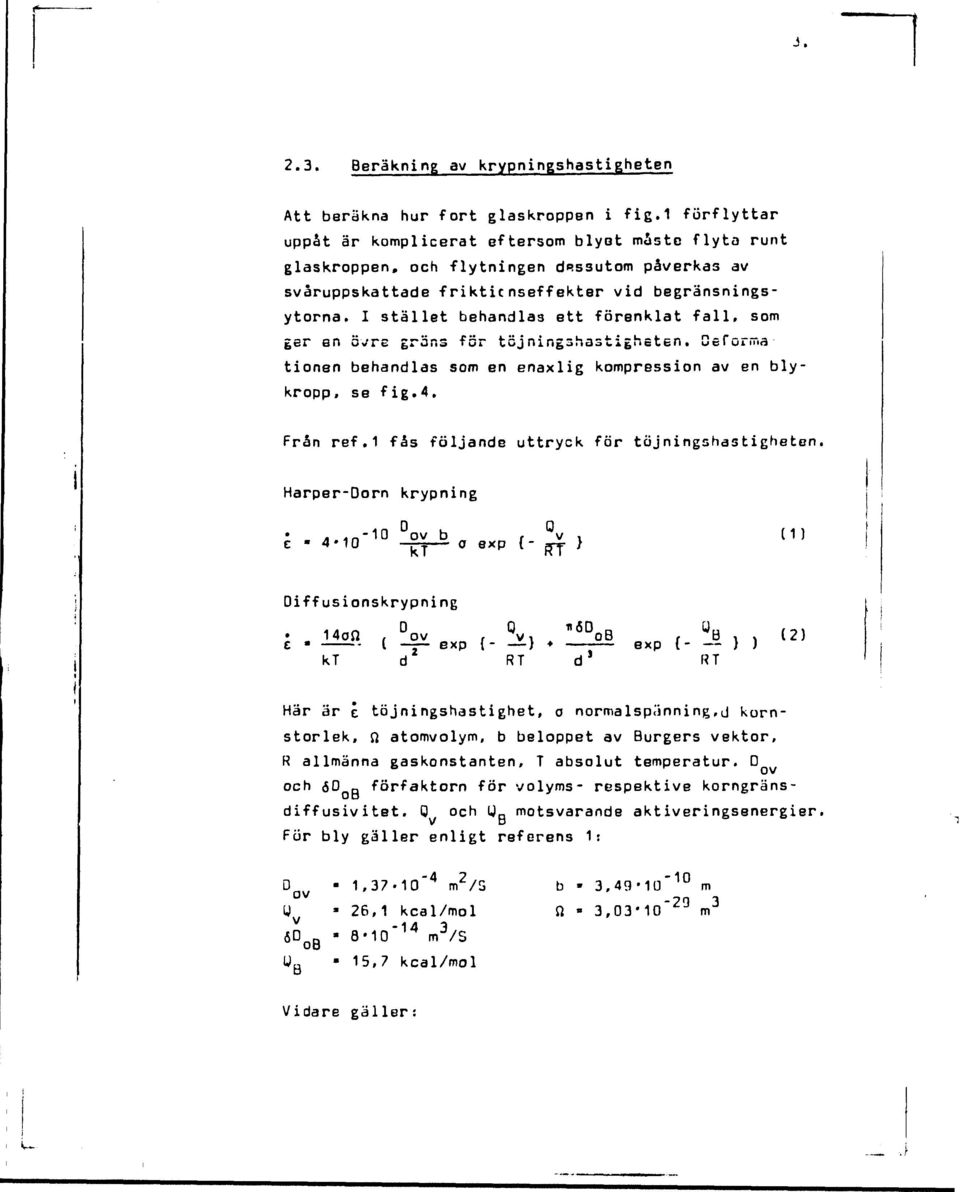

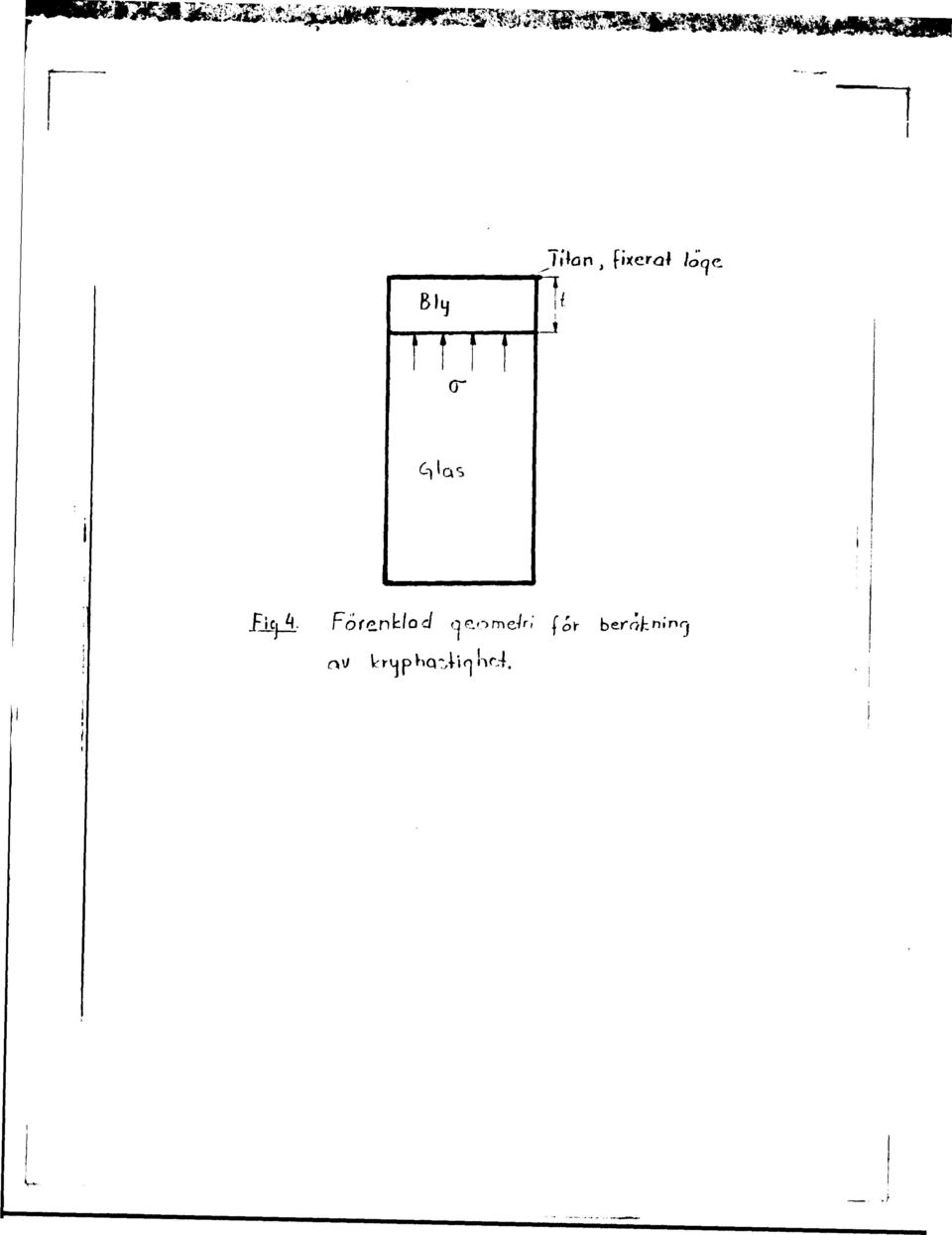

8 2.3. Beräkning av krypningshastigheten Att beräkna hur fort glaskroppen i fig.1 förflyttar uppåt är komplicerat eftersom blyot måste flyta runt glaskroppen, och flytningen dps3utom påverkas av svåruppskattade frikticnseffekter vid begränsningsytorna. I stället behandlas ett förenklat fall, som ger an övre gräns för töjningshastigheten. Qeforrr.a tionen behandlas som en enaxlig kompression av en blykropp, se fig.4. Från ref.1 fås följande uttryck för töjningshastighetcn. Harper-Dorn krypning I. 4.10" 10 l ^ o exp {- % } RT Diffusionskrypning kt d 2 RT ob r B \» exp {- } ) ' RT (2) Här är töjningshastighet, o normalspänning,d kornstorlek, ft atomvolym, b beloppet av Burgers vektor, R allmänna gaskonstanten, T absolut temperatur. D ov och <5D B förfaktorn för volyms- respektive korngränsdiffusivitet. Q och Q a motsvarande aktiveringsenergier, v u För bly gäller enligt referens 1: ov 6D ob 1, 37 10" 4 m 2 /5 26,1 kcal/mol 8* 10" 14 m 3 /S 15,7 kcal/mol b - 3,49' - 3,03' m m Vidare gäller:

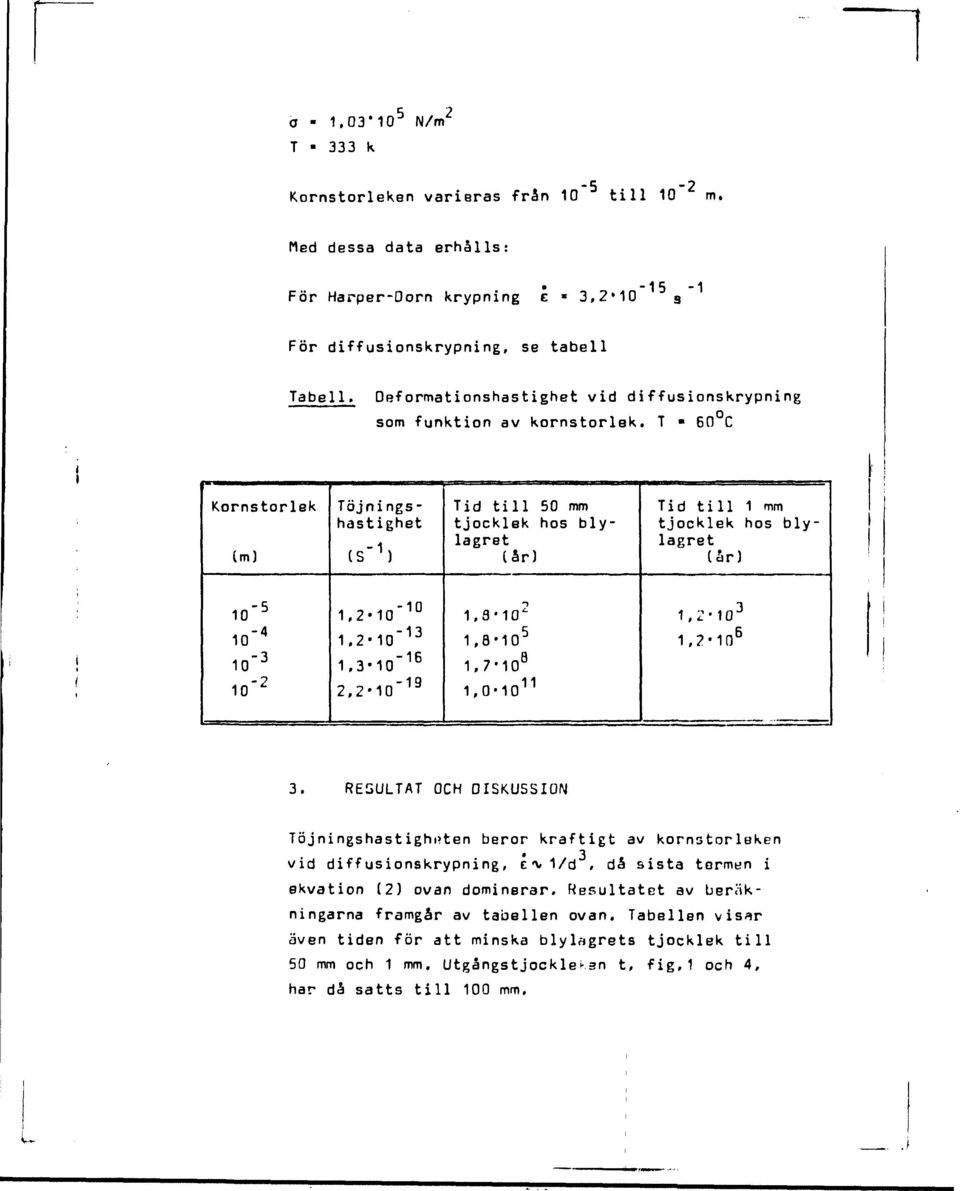

9 o *10 5 N/m 2 T k Kornstorleken varieras från 10 till 10 m. Med dessa data erhålls: För Harper-Qorn krypning e För diffusionskrypning, se tabell Tabell. Deformationshastighet vid diffusionskrypning som funktion av kornstorlek. T 60 C Kornstorlek (m) Töjningshastighet IS' 1 ) Tid till 50 mm tjocklek hos blylagret (år) Tid till 1 mm tjocklek hos blylagret (år) 10" 5 10' 4 10" 3 10' ' ~ 13 1,3-10" 16 2,2'10" M0 2 1, ,7'10 ö 1, ,2'10 3 i,?-in 6 3. RESULTAT OCH DISKUSSION Töjningshastighi>ten beror kraftigt av kornstorleken vid diffusionskrypning, e'vi/d, då sista termen i ekvation (2) ovan dominerar. Resultatet av beräkningarna framgår av tabellen ovan. Tabellen visar även tiden för att minska blylagrets tjocklek till 50 mm och 1 mm. Utgångstjocklet-=n t, fig, 1 och 4, har då satts till 100 mm. U

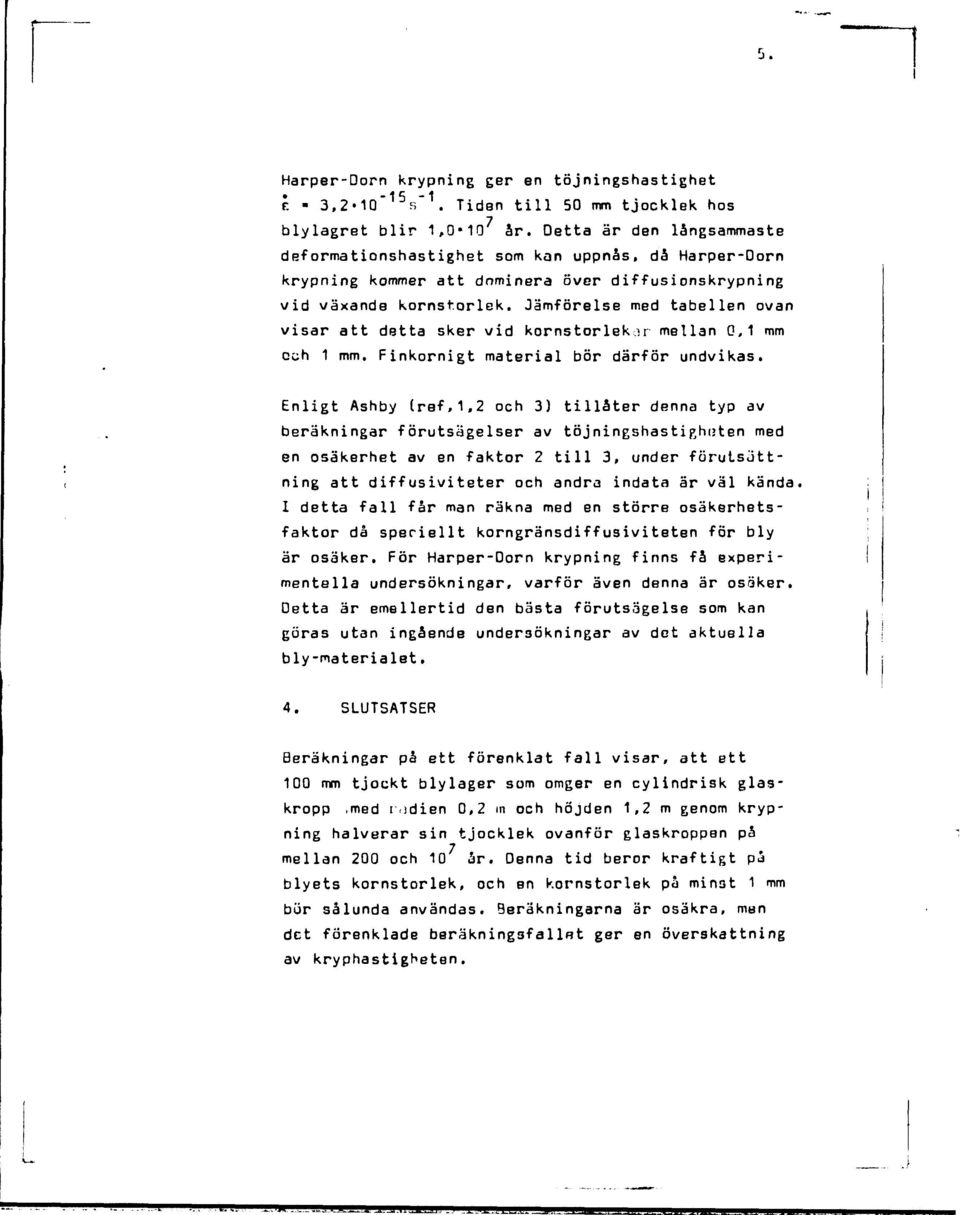

10 Harper-Dorn krypning ger en töjningshastighet I - 3,2-10" 15 s" 1. Tiden till 50 mm tjocklek hos blylagret blir 1,0*10 år. Detta är den långsammaste deformationshastighet som kan uppnås, då Harper-Dorn krypning kommer att dominera över diffusionskrypning vid växande kornstorlek. Jämförelse med tabellen ovan visar att detta sker vid kornstorlek.n mellan 0,1 mm och 1 mm. Finkornigt material bör därför undvikas. Enligt Ashby (ref,1,2 och 3) tillåter denna typ av beräkningar förutsägelser av töjningshastighuten med en osäkerhet av en faktor 2 till 3, under förutsättning att diffusiviteter och andra indata är väl kända. I detta fall får man räkna med en större osäkerhetsfaktor då speciellt korngränsdiffusiviteten för bly är osäker. För Harper-Dorn krypning finns få experimentella undersökningar, varför även denna är osäker. Detta är emellertid den bästa förutsägelse som kan göras utan ingående undersökningar av det aktuella bly-materialet. 4. SLUTSATSER Beräkningar på ett förenklat fall visar, att ett 100 mm tjockt blylager som omger en cylindrisk glaskropp,med i idien 0,2 m och höjden 1,2 m genom krypning halverar sin tjocklek ovanför glaskroppen på mellan 200 och 10 år. Denna tid beror kraftigt pä blyets kornstorlek, och en kornstorlek på minst 1 mm bör sålunda användas. Beräkningarna är osäkra, men det förenklade beräkning3fallot ger en överskattning av kryphastigheten.

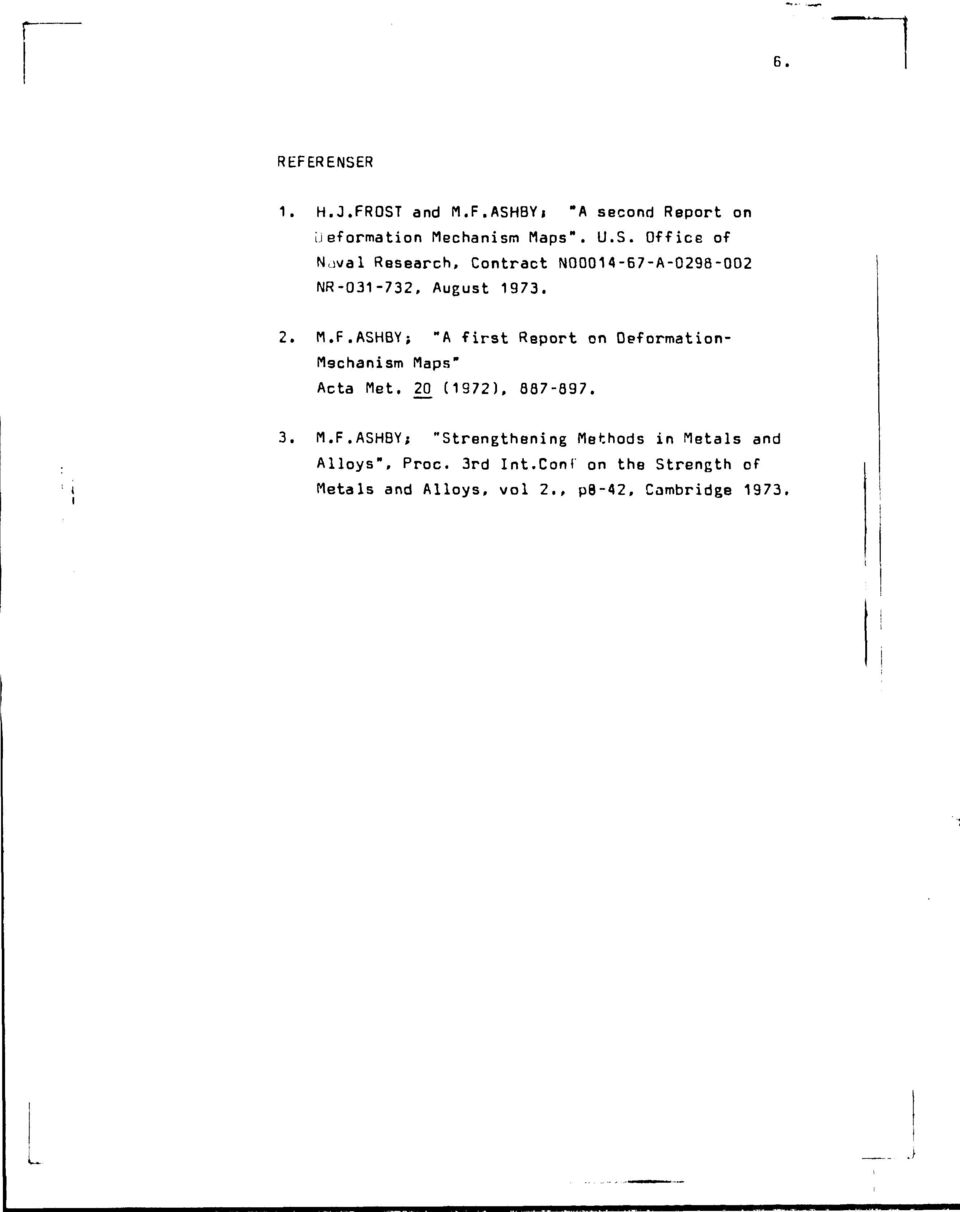

11 B. REFERENSER 1. H.J.FROST and M.F.ASHBYi "A second Report on ij ef ormation Mechanism Maps". U.S. Office of Naval Research, Contract N A NR , August M.F.ASHBY; "A first Report on Deformation- Mschanism Maps" Acta Met. 20 (1972) M.F.ASHBY; "Strengthening Methods in Metals and Alloys", Proc. 3rd Int.Conf on the Strength of Metals and Alloys, vol 2., p8-42, Cambridge L.

12 «h fan Fjq.X i- linclri:-!: rnec/ hojdcn t t U.

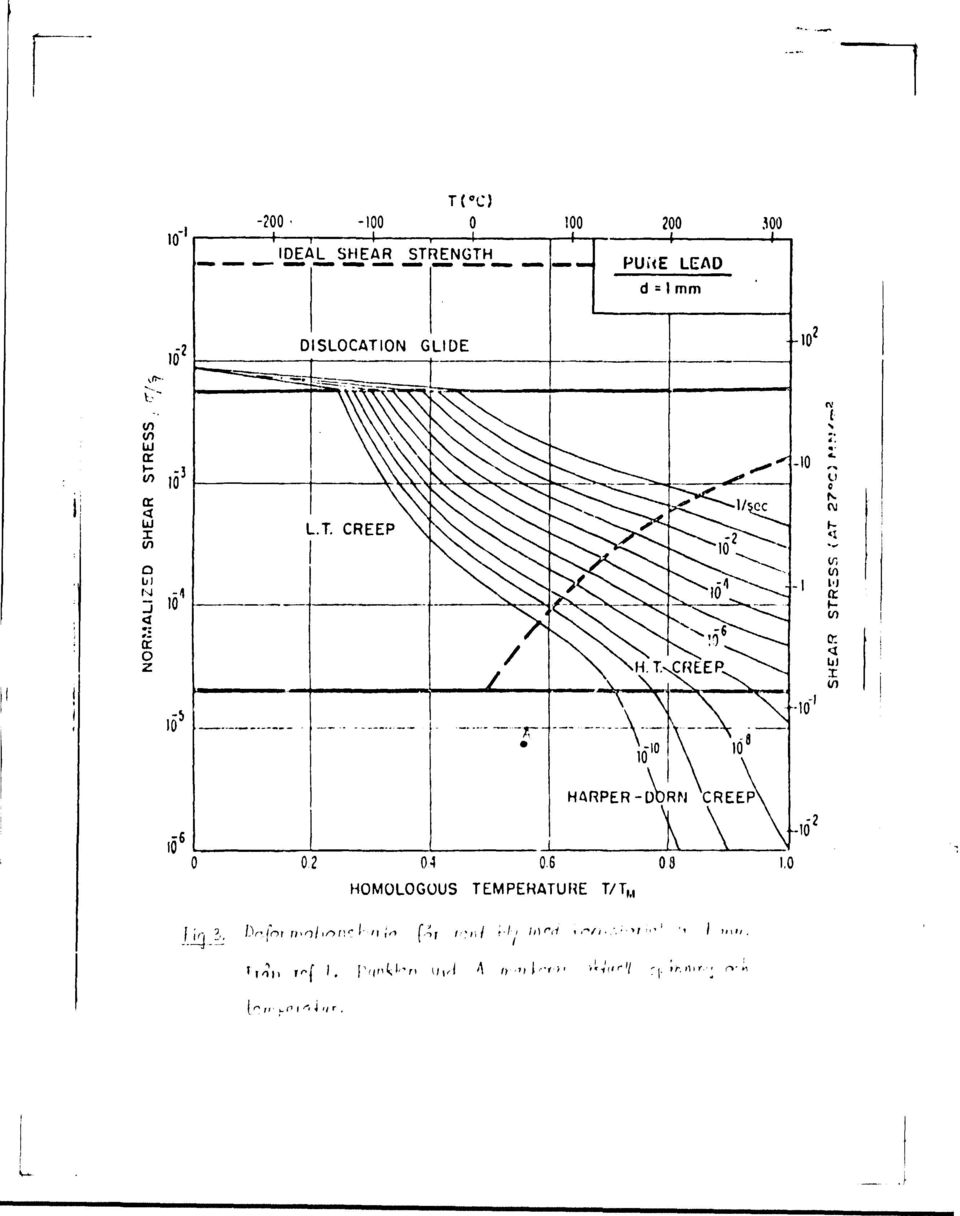

13 IDEAL SHEAR STRENGTH DISLOCATION GLIDE DIFFUSIONAL FLOW HOMOLOGOUS TEMPERATURE T/T M F/(j I ' iii >r i U-

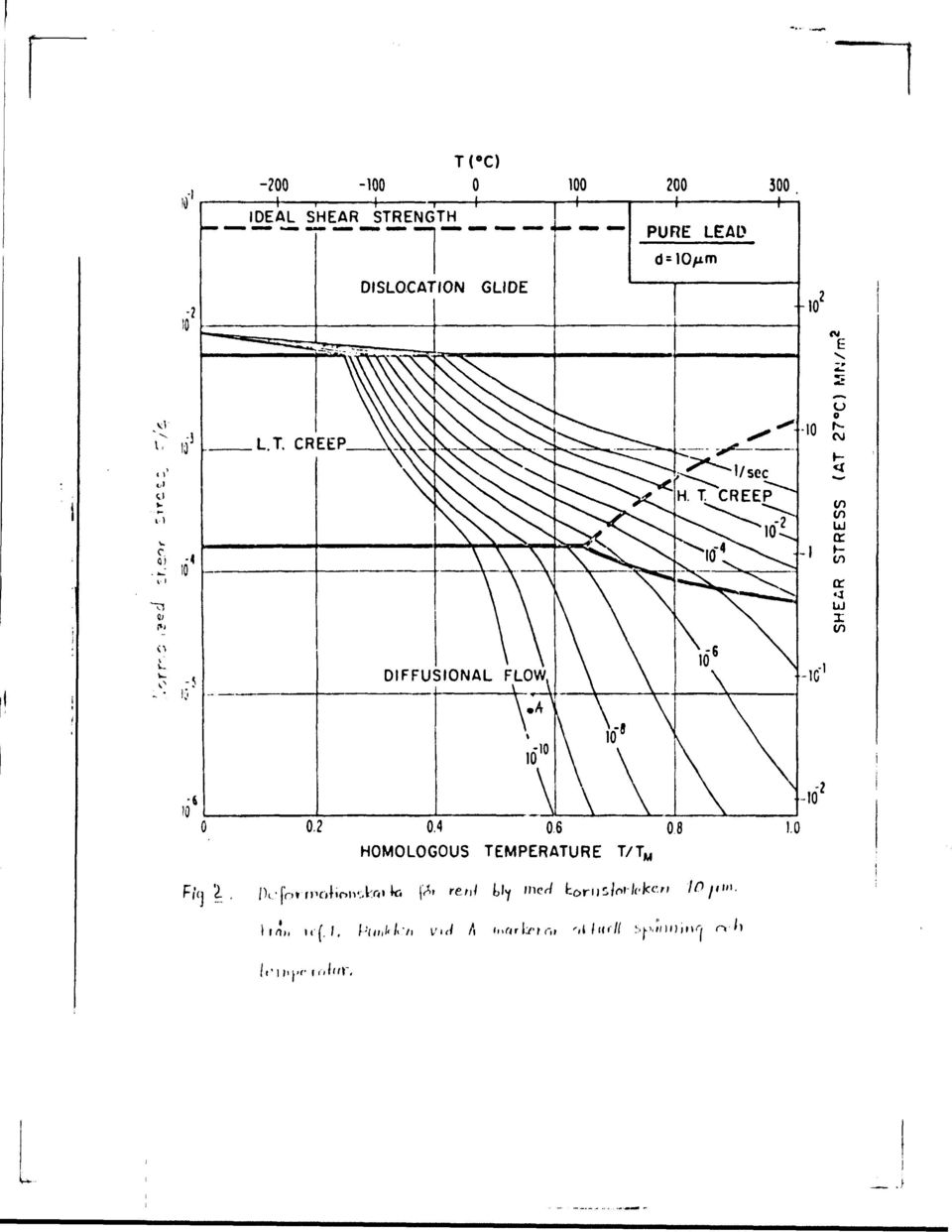

14 10 IDEAL SHEAR STRENGTH PUt<E LEAD 300 DISLOCATION GLIDE L.T. CREEP H.T.vCREER \ HARPER-DDRN CREEP 0.4 OS 01 HOMOLOGOUS TEMPERATURE T/T M,0 ii3.l

15 I (lan, fixerad Fo re t OC (ok- U

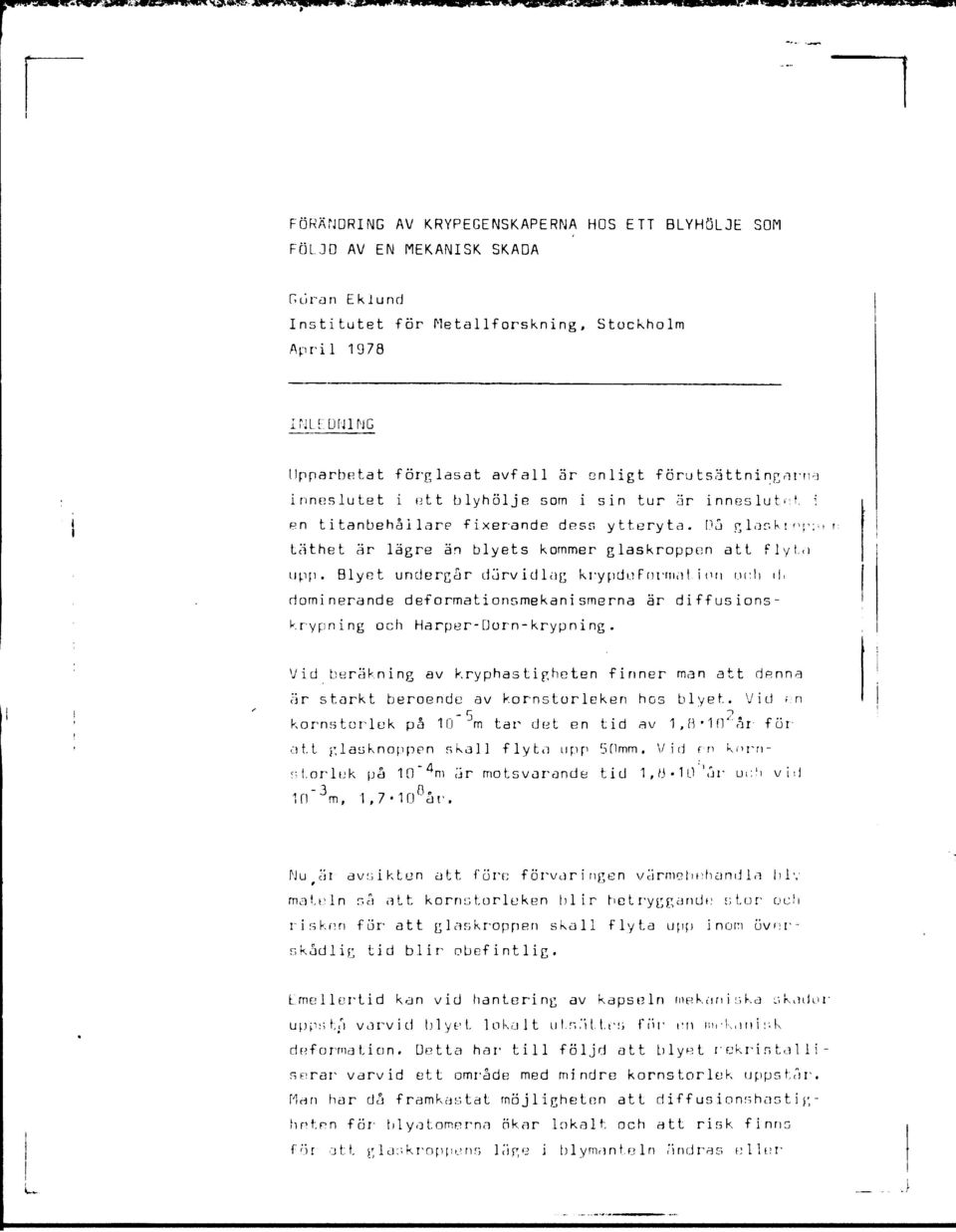

16 FÖRÄNDRING AV KRYPEGENSKAPERNA HOS ETT BLYHÖLJE SOM FÖLJD AV EN MEKANISK SKADA Huron Eklund Institutet för Metallforskning, Stockholm April 1978 i MLrunING Upparbetat förglasat avfall är enligt f öru tsättni rigarna inneslutet i ut t blyhölje som i sin tur är inneslutet, i en t i tanbehåi lare fixerande dess ytteryta. Da ^lor.ki "r-i. täthet är lägre än blyets kommer glaskroppen att Flyt.<i upp. Blyet undergår därvidlag krypdefnrnwit i un i.irli il. dominerande deformationsmekanismerna är diffusionskrypning och Harper-Dorn-krypning. Vid beräkning av kryphastigheten finner man att dfinna är starkt beroende av kornstorleken hos blyet. Vid f.n kornstorlek på 1 0~ J m tar det en tid av 1,H'in''år för att glauknopppn skall flyta upp 1 'iflmm. Vid f n knrnstorluk på 10~^m är motsvarande tid 1,U-10 'ur or.'i vid H)" 3 m, 1,7«10 år. Nu ät avsikten att förr: förvaringen värmobehandla bl', mate In sa att kornstorluken blir be t ryggande s;tor och i-isknn fur att glaskroppen skall flyta upp inom övnrr, k ad lig tid blir obefintlig. Lmellertid kan vid hantering av kapseln inek.in i :.; ka :". kådor uppstå varvid blyet lokalt u l.n.'it. t.cii fiir rn IHI-IMIII i ; k deformation. Detta har till följd att blyet v ckrista 11 i - r;firar varvid ett område med mindre kornstorlek uppstår 1, [lan har då framkastat möjligheten att d if f us ionshas t i g - hntrn för' bl ya t omerna ökar lokalt och att risk finns för att g la:; kroppe ns liige > blymant.oln "indrar, eller 1

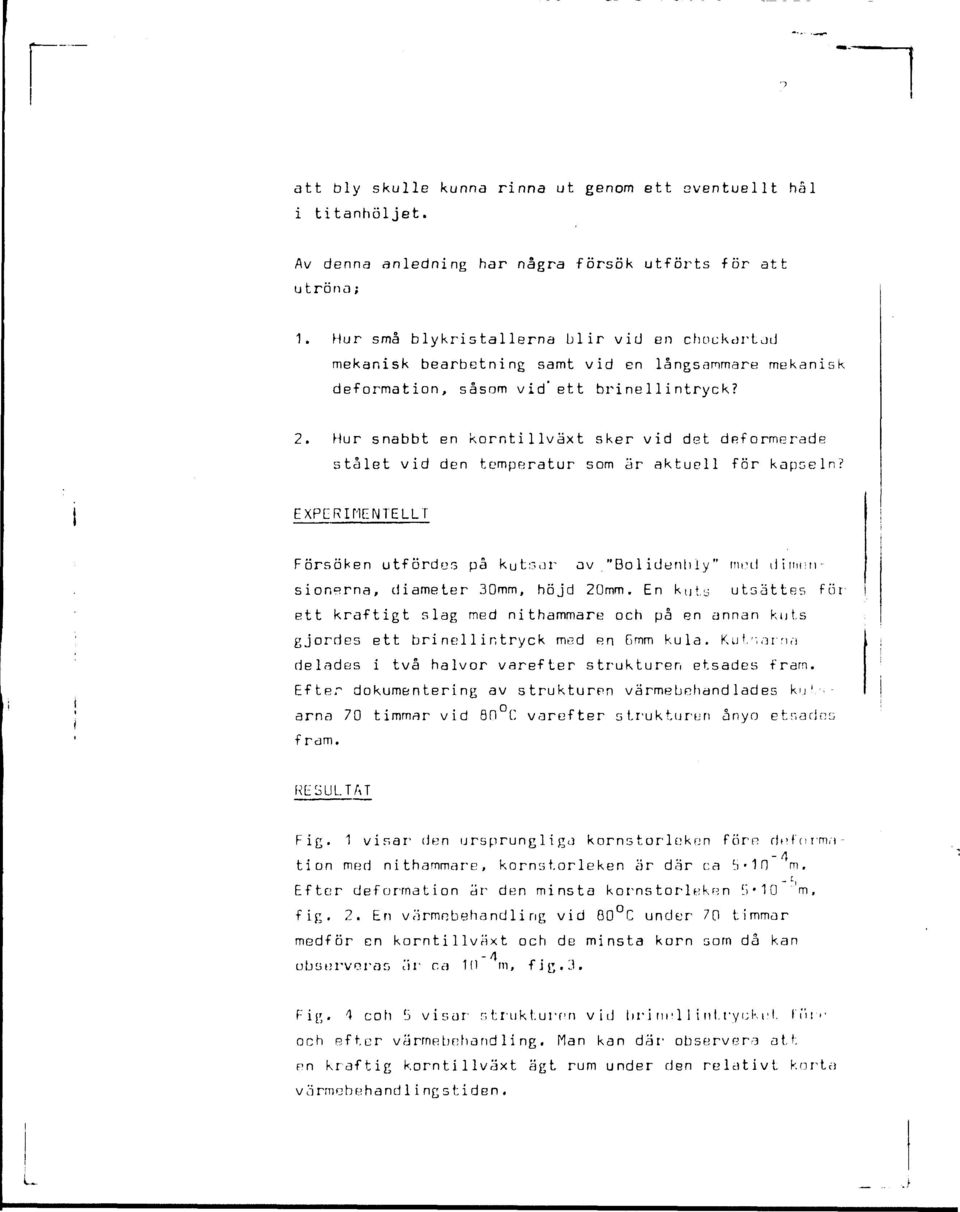

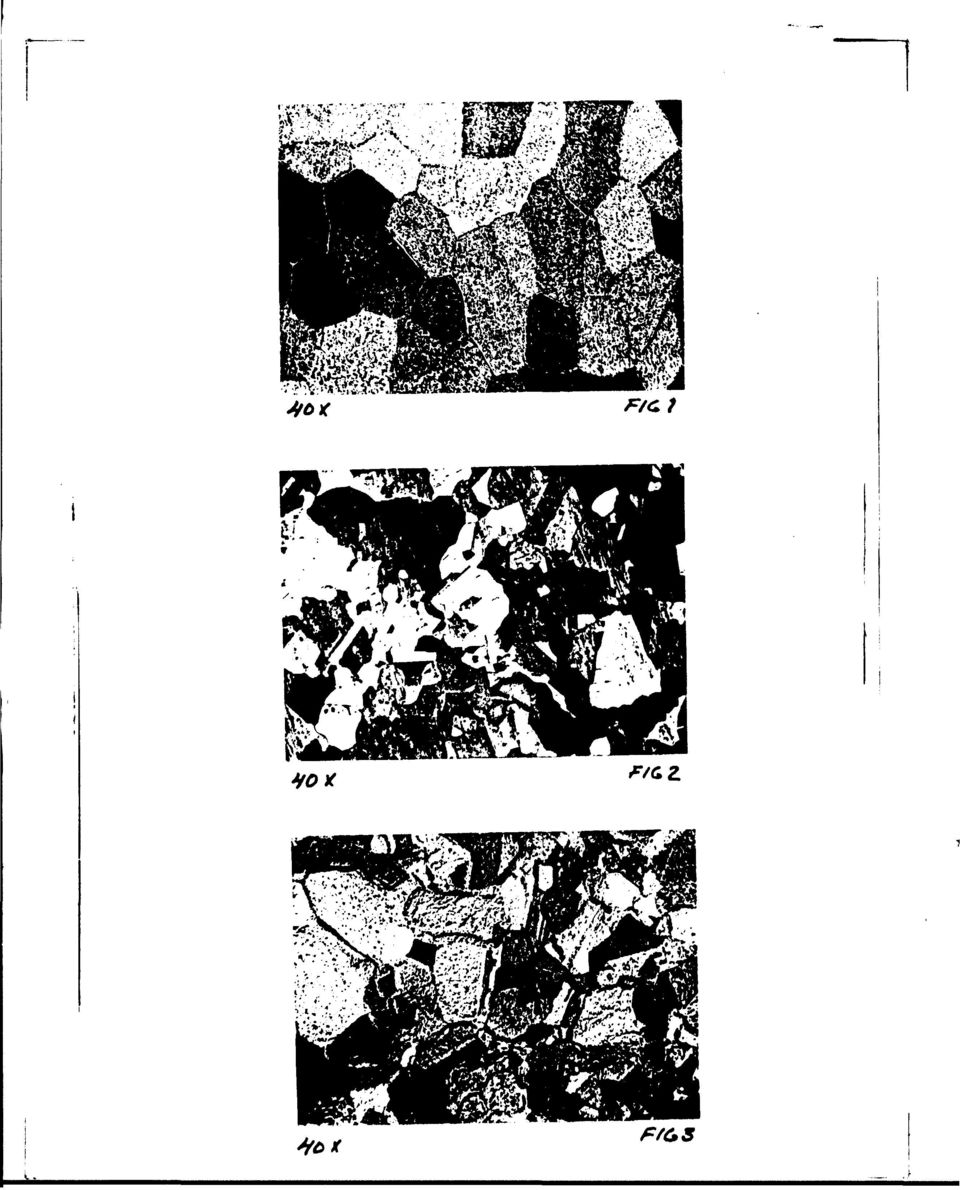

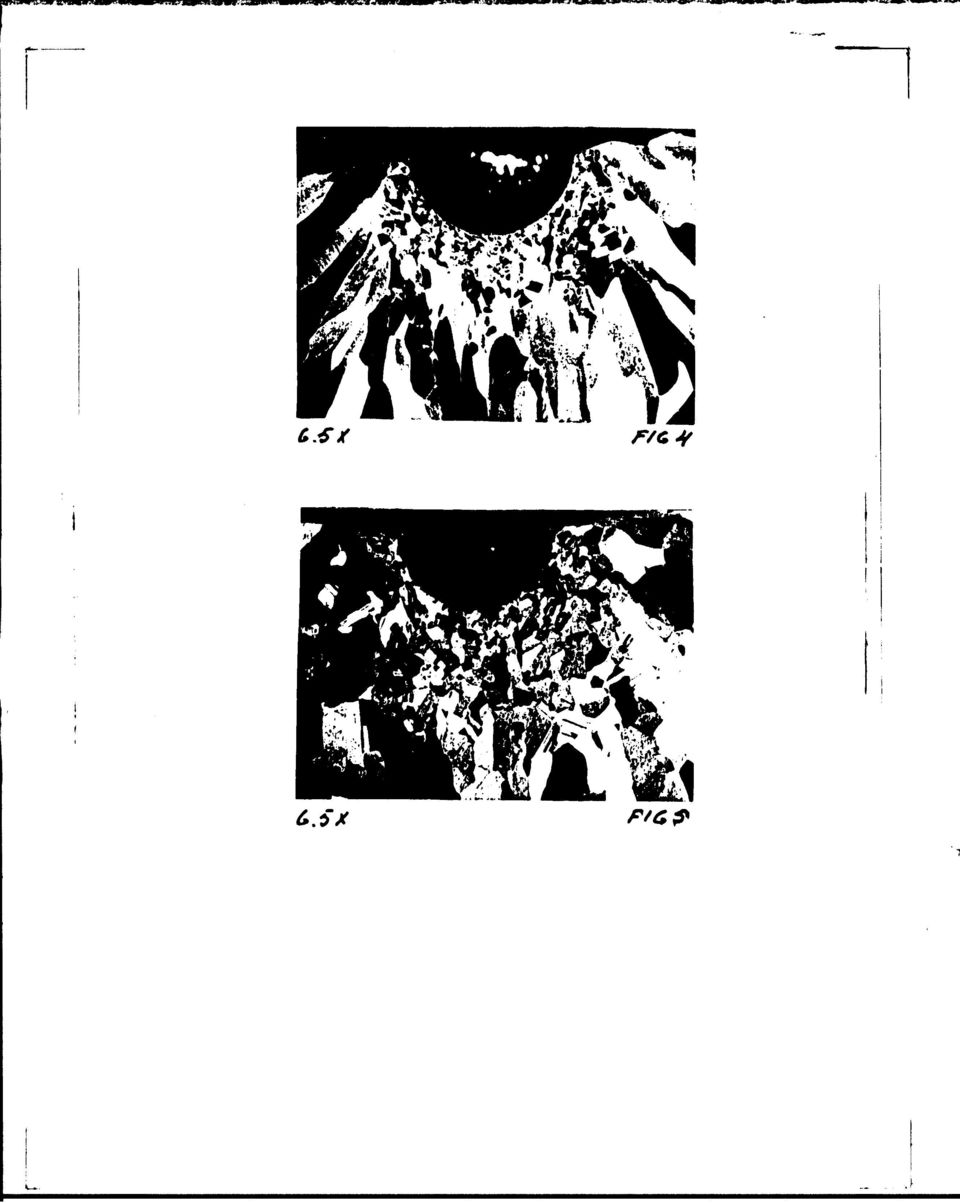

17 att bly skulle kunna rinna ut genom ett eventuellt hål i titanhöljet. Av denna anledning har några försök utförts för att utröna; 1. Hur små blykristallerna blir vid en chockartad mekanisk bearbetning samt vid en långsammare mekanisk deformation, såsom vid' ett brine 11 intryck? 2. Hur snabbt en korntillväxt sker vid det deformerade stålet vid den temperatur som är aktuell för kapseln? EXPERIMENTELLT Försöken utfördes på ku tsar av "Bo 1 idenhiy" mm! iliiinsnsionerna, diameter 30mm, höjd 20mm. En kuls utsattes för ett kraftigt slag med nithammare och på en annan kut.s gjordes ett brinel 1 intryck med en G mm kula. Kuf.'wjrnn delades i två halvor varefter strukturen etsades fram. Efter dokumentering av strukturen värmebehand lades ku '. - arna 70 timmar vid 80 C varefter strukturen ånyo etr.adns f ram. RESULTAT Fig. 1 vir.ar den ursprungliga kornstorlekrjn förn deformation med nithammare, kornst.orleken är där ca 5-10 m. Efter deformation är den minsta korns torleken 'j 10 m, fig. 2. En värmebehandling vid 80 C under 7Cl timmar medför en korntillväxt och de minsta korn som då kan - 4 observeras är ca 1(1 ni, fjg.j. Fig. I con 'J visar strukturen vid hri iml 1 i nl.ryi;ki:l. ITnr och efter värrnebc:hand li ng. Man kan där observera att. nn kraftig korntillväxt ägt rum under den relativt korta värmebehandlingstiden. _. J

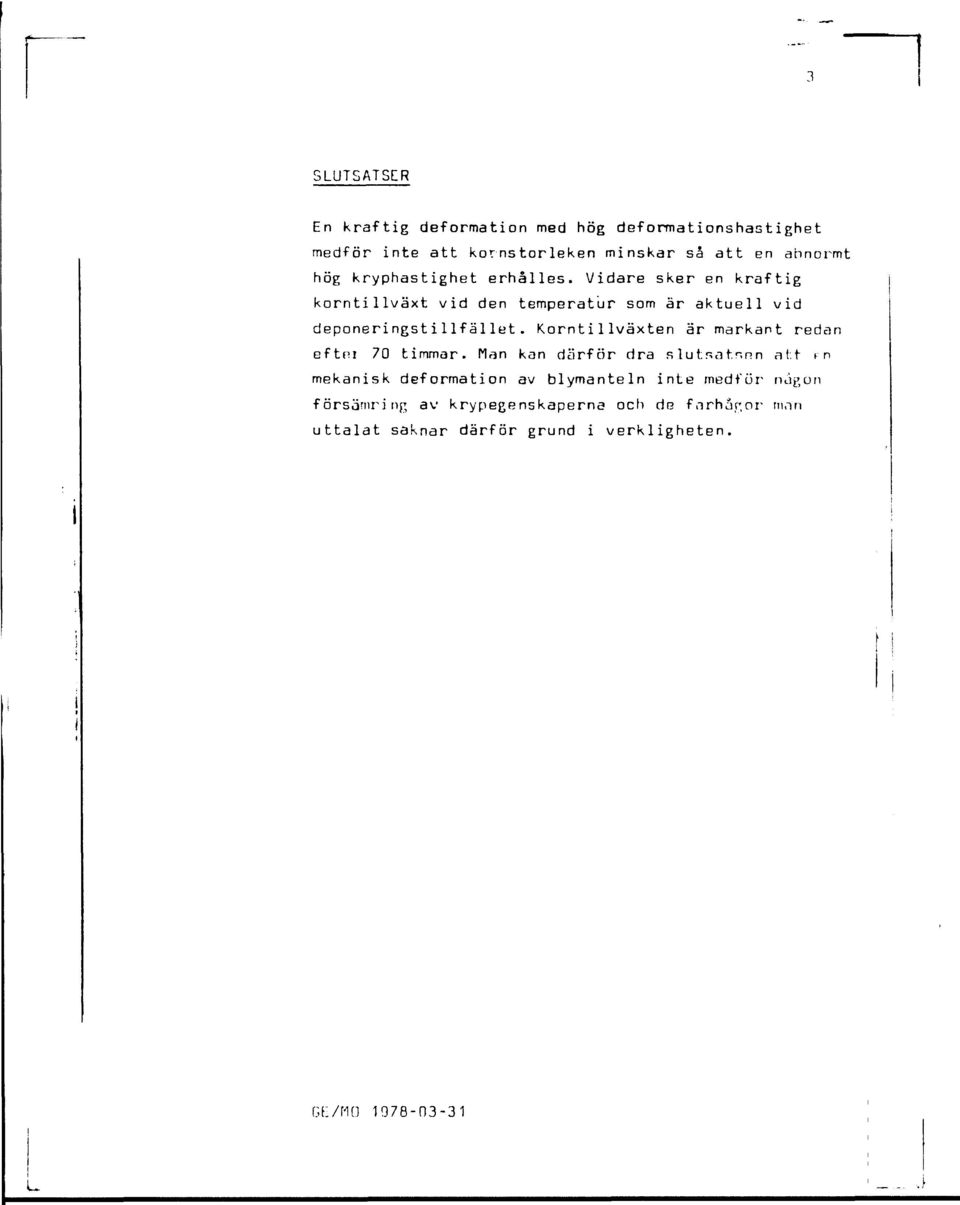

18 SLUTSATSER En kraftig deformation med hög deformationshastighet medför inte att kornstorleken minskar så att en abnormt hög kryphastighet erhålles. Vidare sker en kraftig korntillväxt vid den temperatur som är aktuell vid deponeringstillfället. Korntillväxten är markant redan eftni 70 timmar. Man kan därför dra slutsat.r.nn att»n mekanisk deformation av blymanteln inte medför ntigon försämring av krypegenskaperna och de fnrhor.or nian uttalat saknar därför grund i verkligheten. GE/MO

19

20 c.sr F/C* c.sx

21 FuKT F.CKN ING ÖV KR KHS TEKNISKA RAPPORTKR 01 Källstyrkur i utbränt bränsle oifi liögaktivt avf.ill från t -ti PKR bi-räknade med 0K1GLN Nils KjelIbcrt AB Atomenergi I'M angående värmelednings tal hos jordmaterial Sven Knutsson Roland Pusch Högskolan i Luleå Deponering av liögaktivt avfall i borrhål mod buff ertsuhst ans Arvid Jacobsson Roland 1'uscli Högskolan i l.ule.j Deponering av liög.iktivt avfall i tunnlar ;;ud buf f er tsubsi ans Arvid J.iLi'bsson Rolind P\isrh Hiigskolan i Luleå Orienterande temperaturberäkningar för slutförvaring i berp av radioaktivt avfall, Rapport 1 Ro 1.nid Blomqvist AB Atomenergi Grmiiv.Iwater movements around a repository, Phase 1, Slate of the art.hk! det ii led study plan V)!! in.ibl.w H.-.fonsuit. AB /7-O RfSteffekt studier för KBS Del 1 Litteraturgenomgång!) ] 2!lcräkningar V. i in I'.kbi' r>', Nils Kjrl ll.fi t C,."'!'.1". 01 -:son AH At. :-icner>:i 't i - 'i-is-,.iv f i c i s k t, engelskt orli kau.uletisi sk t gl.is ned IT- ; i:.-t.ivf.ii i (:"! '! n v i s t A!: A:- ;>: :,:i /;-'.!i-.?0

22 09 Diffusion of soluble miterials in a fluid filling a porous med i urn Hans Häggblom AB Atomenergi Translation and development of the BNWL-Geosphere Model Bertil Grundfel t Kemakta Konsult AB Utredning rörande titans lämplighet som korrosionshärdig kapsling för kärnbränsleavfall Sture Henriksson AB Atomenergi Bedömning av egenskaper och funktion hos betong i samband med slutlig förvaring av kärnbriinsl e.ivf al 1 i berg Sven G Bergström Göran Fager lund Lars Rombén Cement- och Betonginstitutet rrlakning av använt kärnbränsle (bestrålad uranoxid) vid di rekt deponering Ragnar Gel in AB Atomenergi Influence of cementation on the deformation properties of benlonite/quartz buffer substance Roland Pusch Högskolan i Luleå Orienterande temperaturberäkningar för slutförvaring i berg - v radioaktivt avfall Rapport 2 Roland Blomquist AB Atctnenergi Översikt av utländska riskanalyser samt planer ocli projekt rörande s1 ut förvar ing Ake Hul t. en AB Atomenergi augusti The jm.ivity field in Fennoscandi.i and postglacial itust.il ir.,ivt rvnt s Aini U j( rh.inim )r Stockholm augusti Rörelser ocli instabilitet i den svenrka berggrunden N i Is-Axel Mörner >' c. :k\\o l:i:s Universitet augusti SMidin*.iv in ''t < k t o :i i sk aktivitet i tnellitsta och norra Svt i i i-, f 1 yy.hi id^j'/'tv'in/.'inp o c h g r i» f y s i s k tolkniii; 1. a v r e c r i i -!.i 1 ' : k.! : n i : i. it" T f I.. -..i-k'i.-k

23 20 lektonisk analys av söilra Sverige, Vättern - Norra Skåne. «.-nneit Röshoff Lrik Lagerlund Lunds liniversitet och Högskolan Luleå september Kartliquakes of Sweden , Ota Kulhanek Rutger Wahlström Uppsala Universitet september The influence of rock movement on the stress/strain situation in tunnels or bore holes with radioactive consisters embedded in a bentonite/quartz buffer mass Roland Pusch Högskolan i Luleå Water uptake in a buntonite buffei mass A model study Roland Pusch Högskolan i Luleä Beräkning av utlakning av vissa fissionsprodukter och aktinider frän en cylinder av franskt glas Göra i) Blomqvist AB Atomenergi Blekinge kustgnejs, Geologi och bydrogeologi Ingemar Larsson KTH Tom Lundgren SGl Ulf Wi k lander SGL' Stockholm, augusti Bedömning av risken för fördröjt brott i titan Kjell Pettersson AB Atomenergi A short review of the formation, stability and cementing properties of natural zeolites Arvid.Jacobsson Högskolan i Luleå Värnu-. v-dni iigsf örsök på buff ert substans av bentoni t/pi lesi 11 Sven Knuts.son H"):sk.!i.-m i Luleå 19/ L)i*format intu-r i sprickigt berg Ove St epli.iiissun Högskolan i Luleå Ri'i.inl.1' i.in ot <\si apini; nurliilrs from a final il»'j>os i torv Ivars Ncict ii i fks Kunf,! if.i Tekniska Hög sko lan Stockholm !\-di": ':,i nr,. k < i i ;>s i ^n.-iicsl äod i ^ncl en hos :n 11» r i n 1 avsoiiii i för k.:[v-l i'ig av karnhi inp 1 c-avfal 1. Lägesrapport 19/7--O9-2," irp.t r p l f l ; ; >;-,, : c \ t r. i i i i l e n. ('i-! i - i o i > i n s l i l u t v i -<h (!i'ss 11 f r v i - u s g r u p p U

24 32 Long term mi nera logi< 11 properties of bentwni te/quar tz huff IT substance 1'rel iminiir rapport novi-mber 1977 Slutr.ipport februari 1978 Rolnnd Puscli Arvid Jacobsson Högskolan i Luleå 33 Required physical and mechanical properties of buffer masses Rolnnd Pusch Högskolan Luleå Tillverkning ;iv bly-titan kapsel Koike Sandel in AB VBB ASr.A-K.ibpl Instil ut ft fur metal 1 forskning Stockholm november Project for the handling and storage of vitrified high-level waste Saint Gobain Techniques Nouvelles October, Samm,insättning av grundvatten på större djup i granitisk berggrund lan RciUiorfelt Orrje & Co, Stockholm» Hantering av buffertmaterial av bentonit och kvarts Hans Fager ström, VBB Björn Lundahl, Stabilator Stockholm oktober Utformning av bergrumsanläggningar Arne Finne, KBS Alf Migelbrektson, VBB Stockholm december Konst mktionsstudier, diroktdeponering ASKA-ATOM V BB Väst i>r. is 40 Kkologisk transport och stråldoser från grundvattenburna rad i oak t i va ämnen Ronny Bergman riia Borgström Sverker r.v.nis AB At '. immiurgi 41 Säkerhet och strålskydd inom kärukraftområdet. 1 i K- i r > nunnor < > Ii JuMii'mnings ('In i,t in.i (Jy 1 1.iMtiiT S i fj'.f i i cd r.livhnson r t i r. K- 1.rvlMjn AB At > :.. ni>rj;i orh A.il.A-AiOM

25 u. 42 Säkerhet vid hantering, lagring och transport av använt kärnbränsle och förglasat högakt ivt avfall Ann Margret Ericsson Kemakta november Transport av radioaktiva ämnen ned grundvatten från ett bergförvar Bertil Grundfelt Kemakta november Beständighet hos borsilikatglas Tibor Lakatos Clasteknisk Utveckling AB 45 Beräkning av temperaturer i ett envänings slutförvar i berg för förglasat radioaktivt avfall Rapport 3 Roland Blomquist AB Atomenergi Temperaturberäkningar för använt bränsle Taivo Tarandi VBB 47 Teoretiska studier av grundvattenrörelser Preliminär rapport oktober 1977 Slutrapport februari 1978 Lars Y Nilsson John Stokes Roger Thunvik Inst för kulturteknik KTH 48 The mechanical properties of the rocks in Stripa, Kräkemåla, Finnsjön and Blekinge Graham Swan Högskolan i Luleå Bergspänningsmätningar i Stripa gru«a Hans Carlsson Högskolan i Luleå Lakningsförsök med högaktivt franskt glas i Studsvik Göran Blotnqvist AB Atomenergi november Seismotechtonic risk modelling for nuclear waste disposal in the Swedish bedrock F Ringdal H Gjöystdal K S Hysebye Royal Norwegian Council for scientific and industrial research 52 Calculations of nuclide migration in rock and porous media, pfiifl rated bv water H li-r.'j-.bl.-n AB Ali.;-.,enrrgi

26 53 Mätning av d i 1fusionsbast i glit't f i "> r silver i lera-sand-blamln ing Bert Allard Heino Kipatsi Chalmers tekniska högskola Groundwater movements around a repository 54:01 54:02 54:03 54:04 54:05 54:06 Geological and geotechnical conditions Hakan Stille Anthony Burgess Ulf E Lindblom Hagconsult AB seplember 1977 Thermal analyses Part 1 Conduction heat transfer Part 2 Advective he.it transfer Joe L Ratigan Hagconsult AB september 1977 Regional groimdw.jter flow.malyses Part 1 Initial conditions Part 2 Long term residual conditions Anthony Burgess Hagconsult AB oktober 1977 Rock mechanics analyses Joe L Ratigan Hagconsult AB september 1977 Repository domain groundwater flow analyses P.irt 1 Permeability perturbations Part 2 Inflow to repository Part 3 Thermally induced flow Joe L Rat igan Anthony S Burgess Edward L Skiba Robin Charlwood Final report Ulf lindblom et al Hagconsult AB oktober 1977 Sorplitm av lani'1 iv.-jdc r;ni i cnukl i der i K»ra och berg Del 1 Bestämning av fördel ningskoef f i ci enter Del 2 Litteraturgenomgång»ert Al lärd Heino Kip.it si.j.in Rydbnrg Chalmers tekniska högskola R.ul'olys av ut f y 1 lnadsmat er i al Bert Allard lie i iv K ip.it si Jan Rydberg Ch.iI-iiM-^ tkniska!r>g<4:nla 1V-77-1O-15

27 57 Stråldoser vid haveri under sjötransport av kärnbränsle Anders Appelgren Ulla Bergström Lennart Devell AB Atomenergi Strålrisker och högsta tillätliga stråldoser för människan Gunnar Walinder FOA A november Tectonic lineaments in the Baltic from Gävle to Simrishamn Tom Floden Stockholms Universitet Förarbeten för platsval, berggrundsundersökningar Sören Scherman Berggrundvattenförhållande i Finnsjöområdets nordöstra del Carl-Erik Klockars Ove Persson Sveriges Geologiska Undersökning januari PermeabiIi tetsbestämningar Anders Hult Gunnar Gidlund Ulf Thoregren Geofysisk borrhålsmätning Kurt-Åke Magnusson Oscar Duran Sveriges Geologiska Undersökning januari Analyser och åldersbestämningar av grundvatten på stora djup Gunnar Gidlind Sveriges Geoiogiska Undersökning Geologisk och hydrogeologisk grunddokumentation av Stripa försöksstation Andrei Olkiewicz Kenth Hansson Karl-Erik Almén Gunnar Gidlund Sveriges Geologiska Undersökning februari Spänningsmätningar i Skandinavisk berggrund - förutsättningar, resultat och tolkning Sten G A Bergman Stockholm novt-mber Säkerhetsanalys av inkapsiingsproccsser Göran Carleson AR Atomenergi Nr -j!ra.synpunkter på mekanisk säkerhet hos kapsel för Viimbsänsl tavf al 1 Fred Ni 1sson Kungl Tekniska Högskolan Stockholm februari 1978 L

28 67 Mätning av galvanisk korrosion mellan titan och bly samt mätning av titans korrosionspotential under ~zf- bestrålning. 3 st tekniska PM. Sture Henrikson Stefan Poturaj Maths Åsberg Derek Lewis AB Atomenergi januari-februari Degraderingsmekanismer vid bassänglagt ing och hantering av utbränt kraftreaktorbränsle Gunnar Vesterlund Torsten Olsson ASEA-ATOM A three-dimensional method for calculating the hydraulic gradient in porous and cracked media Hans Häggblora AB Atomenergi Läkning av bestrålat UO»-bränsle Ulla-Britt Eklund Ronald Forsyth AB Atomenergi Bergspricktätning med bentonit Roland Pusch Högskolan i Luleå Värmeledningsförsök på buf fi.-rtsubstans av kompakterad bentonit Sven Knutsson Högskolan i Luleå Self-inject ion of highly compacted bentonite into rock joints Roland Pusch Högskolan i Luleå U Highly compacted Ka bentonite as buffer substance Roland Pusch Högskolan i Luleå Small-scale bentonite injection test on rock Roland Pusch Högskolan i Luleå Experiment.' 1 determination of the stress/strain situation in a sheared tunnel model with canister Roland Pusch Högsko!.m i I.uK-å Nukl i ihw.uiri ne från ett bergförvar för utbränt bränsle fwt i 1 Grundfel t Kc.vi.-ik t.i konsult AB, Sti'f kholir, 78 Belöning,iv r.idiolys i iirundv.it ten Hi 1 bert CbristMissen AB Atp.rn-nerpi!

29 79 Transport of oxidants and radionuclides through a clay barrier Ivars Neretnieks Kungl Tekniska Högskolan Stockholm Utdiffusion av svåilösliga nuklider ur kapsel efter kapselgenombrott Karin Andersson Ivars Neretnieks Kungl Tekniska Högskolan Stockholm Tillverkning av kopparkapsel Kåre Hannerz Stefan Sehlstedt Bengt Lönnerberg Liberth Karlson Gunnar Nilsson ASEA, ASEA-ATOM 82 Hantering och slutförvaring av aktiva metalldelar Bengt L"nnerberg Alf Engelbrektsson Ivars Neretnieks ASEA-ATOM, VBB, KTH 83 Hantering av kapslar med använt br! nsle i slutförvaret Alf Engelbrektsson VBB Stockholm april Tillverkning och hantering av bentonitblock Alf Engelbrektsson Ulf Odebo ASEA, VBB 85 Beräkning av kryphastigheten hos ett blyhölj.-' innehållande en glaskropp under inverkan av tyngdkraften Anders Samuelsson Förändring av krypegenskaperna hos ett blyhölje som följd av en mokanisk skada Göran Kklund Institutet för Metallforskning september april Piffusivitetsmätningar av metan och väte i våt lera Ivars Neretnieks Christina Skagius Kungl Tekniska Högskolan Stockholm Di f fusivilet sr.iätni npar i våt lera Na-1 ignosul f onat, Sr2+, Cs + Ivars Serelnieks Christina Sk.iviius Knnel Trkni-kn K'v^kobin Stockholm ly Ground water liirmistry at depth in granites and gneisses Cunnar Jacks Kimgl Trkniska Högskolan Storkholm npril 1978

30 u -.}
