Bruksanvisning för frys, integrerad

Storlek: px
Starta visningen från sidan:

Download "Bruksanvisning för frys, integrerad"

Transkript

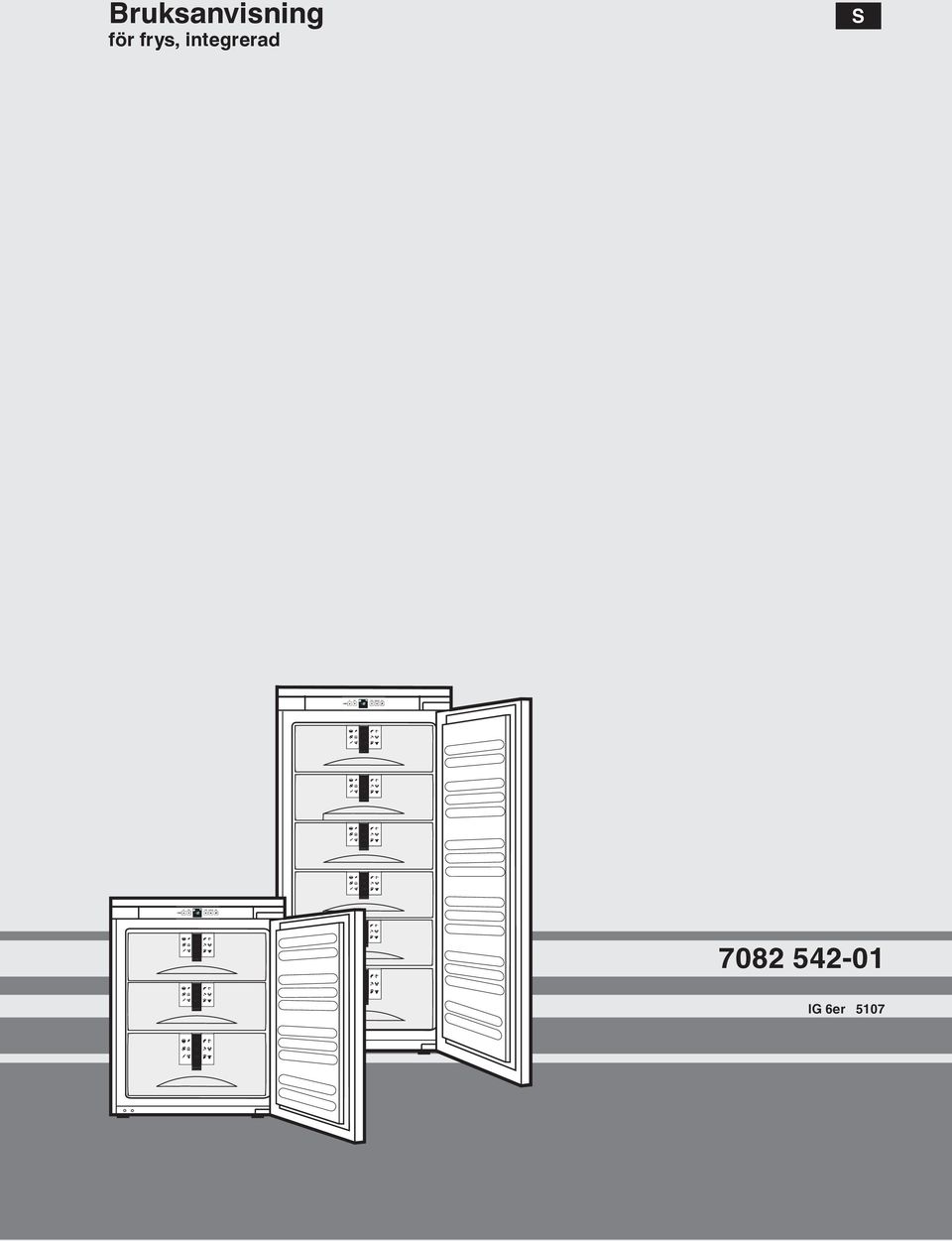

1 Bruksanvisning för frys, integrerad S IG 6er 5107

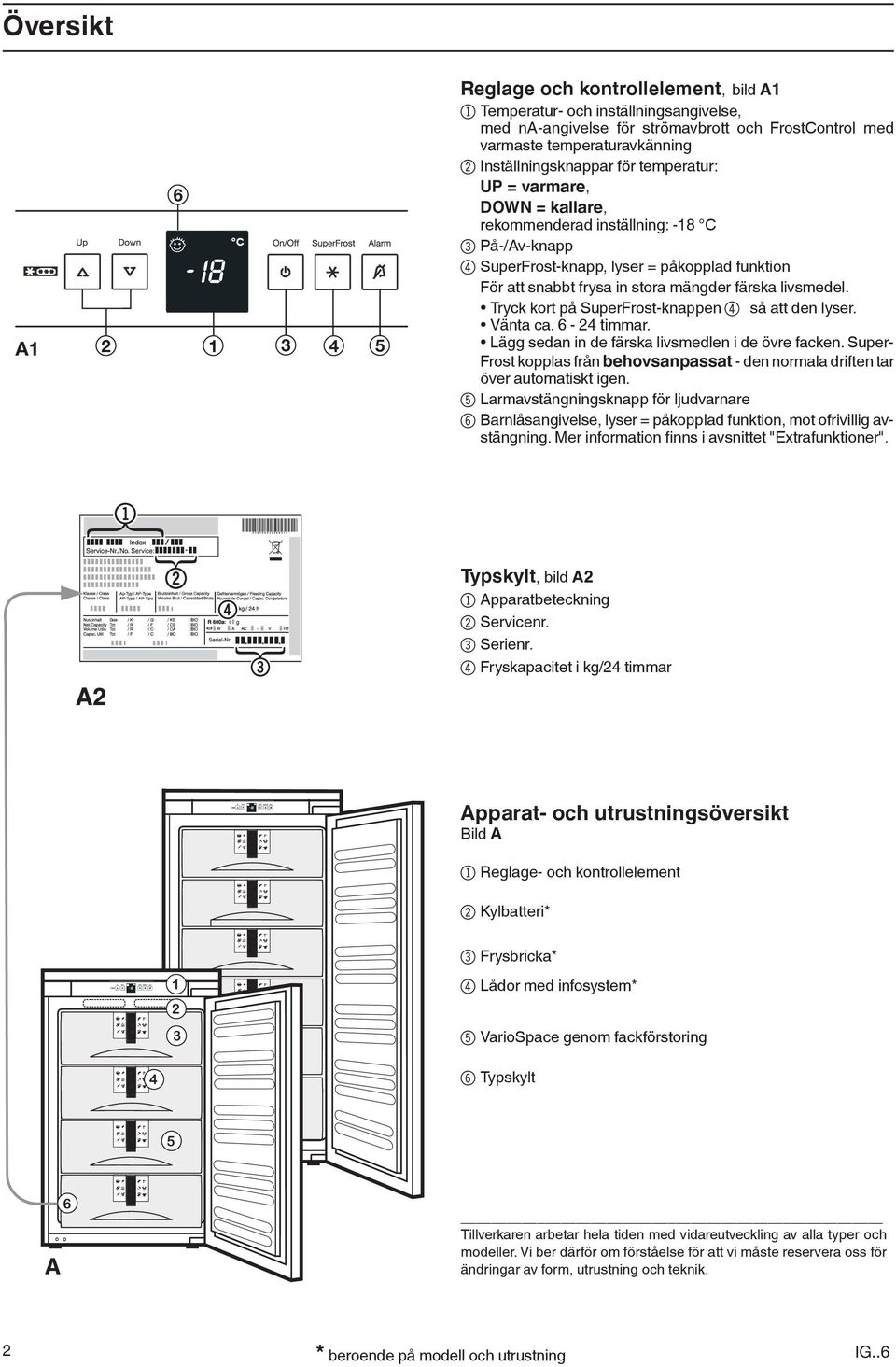

2 Översikt Reglage och kontrollelement, bild A1 1 Temperatur- och inställningsangivelse, 6 2 A med na-angivelse för strömavbrott och FrostControl med varmaste temperaturavkänning 2 Inställningsknappar för temperatur: UP = varmare, DOWN = kallare, rekommenderad inställning: -18 C 3 På-/Av-knapp 4 SuperFrost-knapp, lyser = påkopplad funktion För att snabbt frysa in stora mängder färska livsmedel. Tryck kort på SuperFrost-knappen 4 så att den lyser. Vänta ca timmar. Lägg sedan in de färska livsmedlen i de övre facken. SuperFrost kopplas från behovsanpassat - den normala driften tar över automatiskt igen. 5 Larmavstängningsknapp för ljudvarnare 6 Barnlåsangivelse, lyser = påkopplad funktion, mot ofrivillig avstängning. Mer information finns i avsnittet "Extrafunktioner". Typskylt, bild A2 1 Apparatbeteckning 2 Servicenr. 3 Serienr. 4 Fryskapacitet i kg/24 timmar Apparat- och utrustningsöversikt Bild A 1 Reglage- och kontrollelement 2 Kylbatteri* Frysbricka* 4 Lådor med infosystem* 5 VarioSpace genom fackförstoring 6 Typskylt Tillverkaren arbetar hela tiden med vidareutveckling av alla typer och modeller. Vi ber därför om förståelse för att vi måste reservera oss för ändringar av form, utrustning och teknik. * beroende på modell och utrustning IG..6

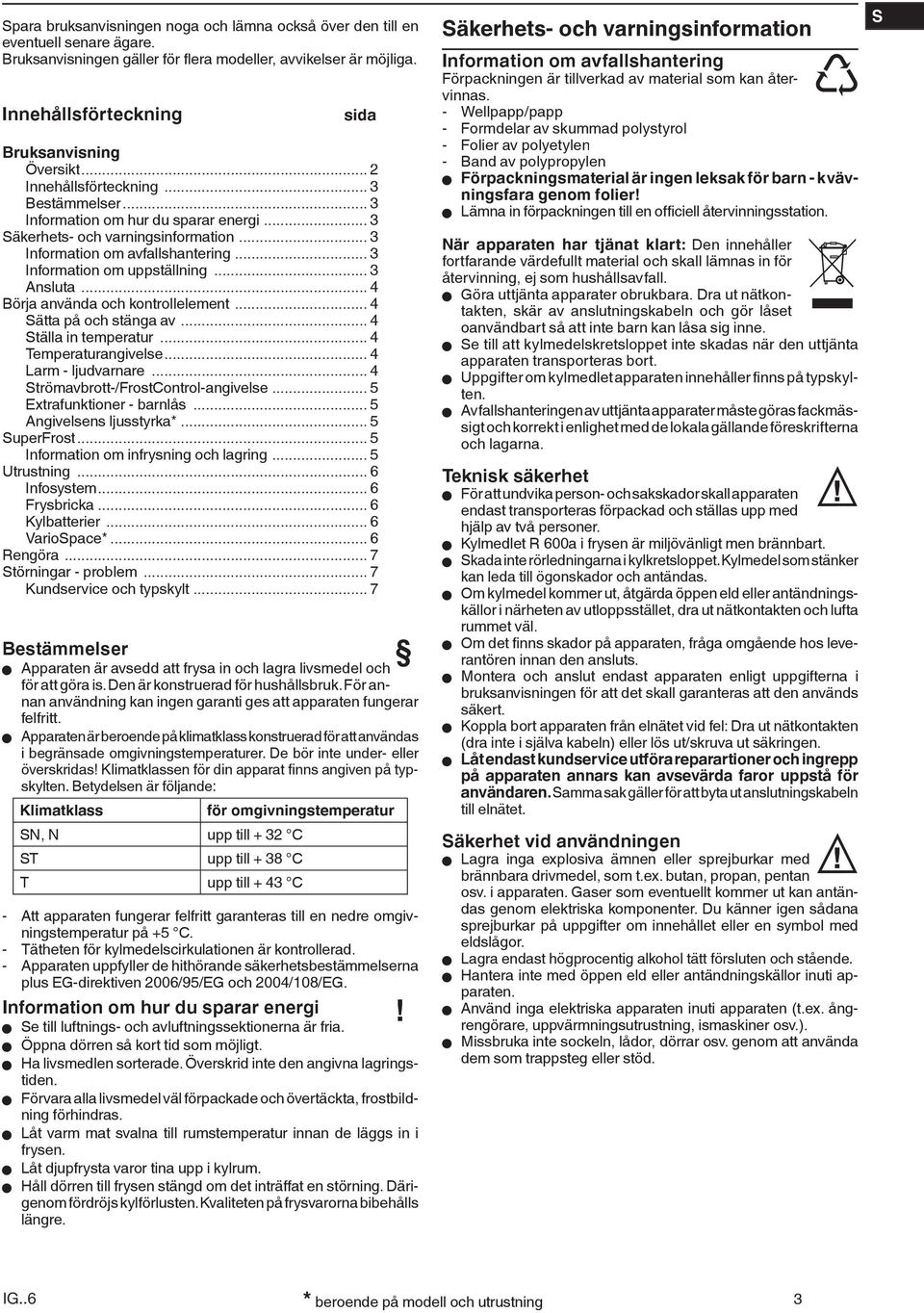

3 Spara bruksanvisningen noga och lämna också över den till en eventuell senare ägare. Bruksanvisningen gäller för flera modeller, avvikelser är möjliga. Innehållsförteckning sida Bruksanvisning Översikt... 2 Innehållsförteckning... 3 Bestämmelser... 3 Information om hur du sparar energi... 3 Säkerhets- och varningsinformation... 3 Information om avfallshantering... 3 Information om uppställning... 3 Ansluta... 4 Börja använda och kontrollelement... 4 Sätta på och stänga av... 4 Ställa in temperatur... 4 Temperaturangivelse... 4 Larm - ljudvarnare... 4 Strömavbrott-/FrostControl-angivelse... 5 Extrafunktioner - barnlås... 5 Angivelsens ljusstyrka*... 5 SuperFrost... 5 Information om infrysning och lagring... 5 Utrustning... 6 Infosystem... 6 Frysbricka... 6 Kylbatterier... 6 VarioSpace*... 6 Rengöra... 7 Störningar - problem... 7 Kundservice och typskylt... 7 Bestämmelser W Apparaten är avsedd att frysa in och lagra livsmedel och för att göra is. Den är konstruerad för hushållsbruk. För annan användning kan ingen garanti ges att apparaten fungerar felfritt. W Apparaten är beroende på klimatklass konstruerad för att användas i begränsade omgivningstemperaturer. De bör inte under- eller överskridas! Klimatklassen för din apparat finns angiven på typskylten. Betydelsen är följande: Klimatklass för omgivningstemperatur SN, N upp till + 32 C ST upp till + 38 C T upp till + 43 C - Att apparaten fungerar felfritt garanteras till en nedre omgivningstemperatur på +5 C. - Tätheten för kylmedelscirkulationen är kontrollerad. - Apparaten uppfyller de hithörande säkerhetsbestämmelserna plus EG-direktiven 2006/95/EG och 2004/108/EG. Information om hur du sparar energi W Se till luftnings- och avluftningssektionerna är fria. W Öppna dörren så kort tid som möjligt. W Ha livsmedlen sorterade. Överskrid inte den angivna lagringstiden. W Förvara alla livsmedel väl förpackade och övertäckta, frostbildning förhindras. W Låt varm mat svalna till rumstemperatur innan de läggs in i frysen. W Låt djupfrysta varor tina upp i kylrum. W Håll dörren till frysen stängd om det inträffat en störning. Därigenom fördröjs kylförlusten. Kvaliteten på frysvarorna bibehålls längre.! Säkerhets- och varningsinformation Information om avfallshantering Förpackningen är tillverkad av material som kan återvinnas. - Wellpapp/papp - Formdelar av skummad polystyrol - Folier av polyetylen - Band av polypropylen W Förpackningsmaterial är ingen leksak för barn - kvävningsfara genom folier! W Lämna in förpackningen till en officiell återvinningsstation. När apparaten har tjänat klart: Den innehåller fortfarande värdefullt material och skall lämnas in för återvinning, ej som hushållsavfall. W Göra uttjänta apparater obrukbara. Dra ut nätkontakten, skär av anslutningskabeln och gör låset oanvändbart så att inte barn kan låsa sig inne. W Se till att kylmedelskretsloppet inte skadas när den uttjänta apparaten transporteras bort. W Uppgifter om kylmedlet apparaten innehåller finns på typskylten. W Avfallshanteringen av uttjänta apparater måste göras fackmässigt och korrekt i enlighet med de lokala gällande föreskrifterna och lagarna. Teknisk säkerhet W För att undvika person- och sakskador skall apparaten endast transporteras förpackad och ställas upp med hjälp av två personer. W Kylmedlet R 600a i frysen är miljövänligt men brännbart. W Skada inte rörledningarna i kylkretsloppet. Kylmedel som stänker kan leda till ögonskador och antändas. W Om kylmedel kommer ut, åtgärda öppen eld eller antändningskällor i närheten av utloppsstället, dra ut nätkontakten och lufta rummet väl. W Om det finns skador på apparaten, fråga omgående hos leverantören innan den ansluts. W Montera och anslut endast apparaten enligt uppgifterna i bruksanvisningen för att det skall garanteras att den används säkert. W Koppla bort apparaten från elnätet vid fel: Dra ut nätkontakten (dra inte i själva kabeln) eller lös ut/skruva ut säkringen. W Låt endast kundservice utföra reparartioner och ingrepp på apparaten annars kan avsevärda faror uppstå för användaren. Samma sak gäller för att byta ut anslutningskabeln till elnätet. Säkerhet vid användningen W Lagra inga explosiva ämnen eller sprejburkar med brännbara drivmedel, som t.ex. butan, propan, pentan osv. i apparaten. Gaser som eventuellt kommer ut kan antändas genom elektriska komponenter. Du känner igen sådana sprejburkar på uppgifter om innehållet eller en symbol med eldslågor. W Lagra endast högprocentig alkohol tätt försluten och stående. W Hantera inte med öppen eld eller antändningskällor inuti apparaten. W Använd inga elektriska apparaten inuti apparaten (t.ex. ångrengörare, uppvärmningsutrustning, ismaskiner osv.). W Missbruka inte sockeln, lådor, dörrar osv. genom att använda dem som trappsteg eller stöd. S IG..6 * beroende på modell och utrustning 3

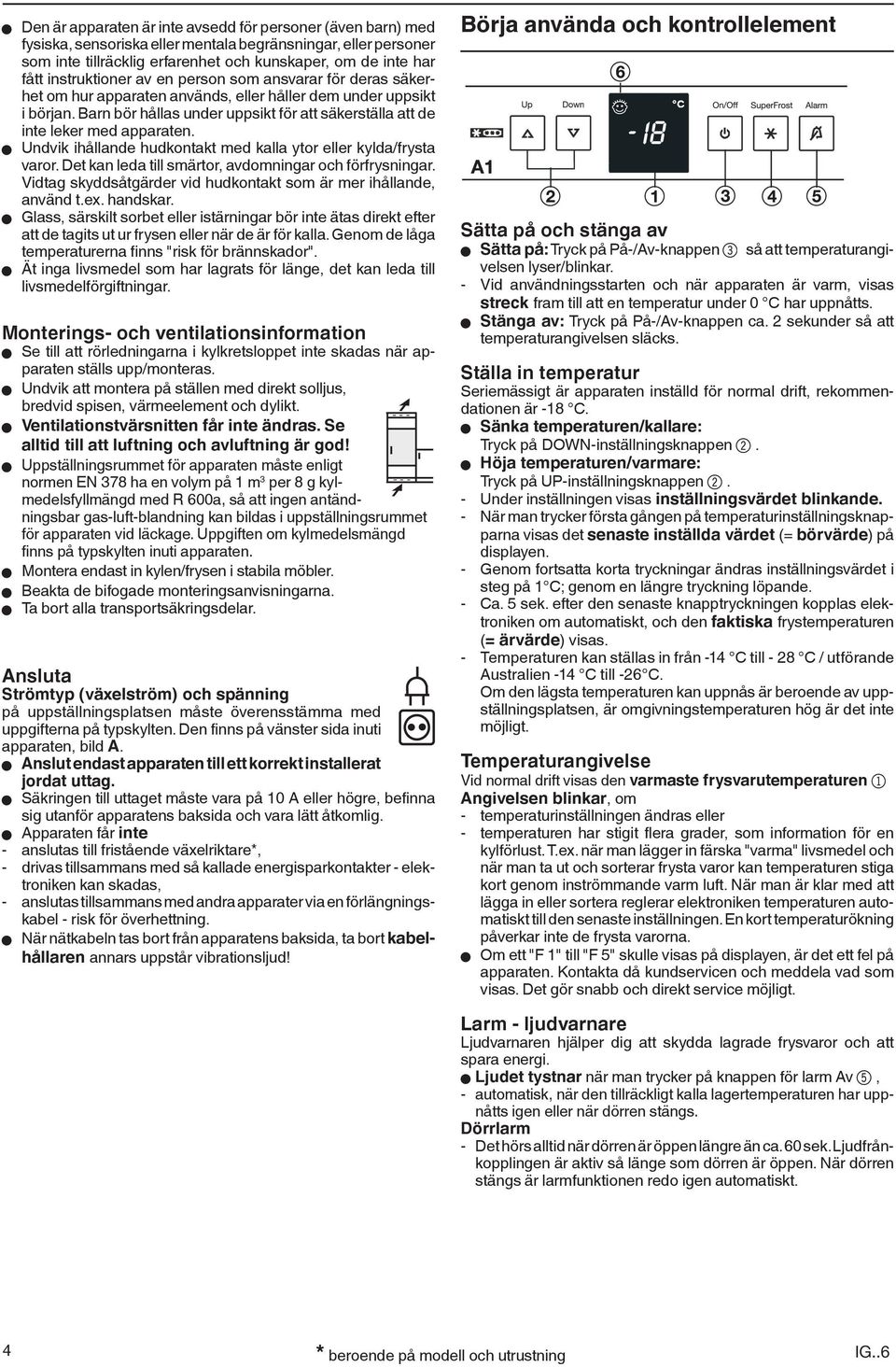

4 W Den är apparaten är inte avsedd för personer (även barn) med fysiska, sensoriska eller mentala begränsningar, eller personer som inte tillräcklig erfarenhet och kunskaper, om de inte har fått instruktioner av en person som ansvarar för deras säkerhet om hur apparaten används, eller håller dem under uppsikt i början. Barn bör hållas under uppsikt för att säkerställa att de inte leker med apparaten. W Undvik ihållande hudkontakt med kalla ytor eller kylda/frysta varor. Det kan leda till smärtor, avdomningar och förfrysningar. Vidtag skyddsåtgärder vid hudkontakt som är mer ihållande, använd t.ex. handskar. W Glass, särskilt sorbet eller istärningar bör inte ätas direkt efter att de tagits ut ur frysen eller när de är för kalla. Genom de låga temperaturerna finns "risk för brännskador". W Ät inga livsmedel som har lagrats för länge, det kan leda till livsmedelförgiftningar. Monterings- och ventilationsinformation W Se till att rörledningarna i kylkretsloppet inte skadas när apparaten ställs upp/monteras. W Undvik att montera på ställen med direkt solljus, bredvid spisen, värmeelement och dylikt. W Ventilationstvärsnitten får inte ändras. Se alltid till att luftning och avluftning är god! W Uppställningsrummet för apparaten måste enligt normen EN 378 ha en volym på 1 m 3 per 8 g kylmedelsfyllmängd med R 600a, så att ingen antändningsbar gas-luft-blandning kan bildas i uppställningsrummet för apparaten vid läckage. Uppgiften om kylmedelsmängd finns på typskylten inuti apparaten. W Montera endast in kylen/frysen i stabila möbler. W Beakta de bifogade monteringsanvisningarna. W Ta bort alla transportsäkringsdelar. Ansluta Strömtyp (växelström) och spänning på uppställningsplatsen måste överensstämma med uppgifterna på typskylten. Den finns på vänster sida inuti apparaten, bild A. W Anslut endast apparaten till ett korrekt installerat jordat uttag. W Säkringen till uttaget måste vara på 10 A eller högre, befinna sig utanför apparatens baksida och vara lätt åtkomlig. W Apparaten får inte - anslutas till fristående växelriktare*, - drivas tillsammans med så kallade energisparkontakter - elektroniken kan skadas, - anslutas tillsammans med andra apparater via en förlängningskabel - risk för överhettning. W När nätkabeln tas bort från apparatens baksida, ta bort kabelhållaren annars uppstår vibrationsljud! Börja använda och kontrollelement Sätta på och stänga av W Sätta på: Tryck på På-/Av-knappen 3 så att temperaturangivelsen lyser/blinkar. - Vid användningsstarten och när apparaten är varm, visas streck fram till att en temperatur under 0 C har uppnåtts. W Stänga av: Tryck på På-/Av-knappen ca. 2 sekunder så att temperaturangivelsen släcks. Ställa in temperatur Seriemässigt är apparaten inställd för normal drift, rekommendationen är -18 C. W Sänka temperaturen/kallare: Tryck på DOWN-inställningsknappen 2. W Höja temperaturen/varmare: Tryck på UP-inställningsknappen 2. - Under inställningen visas inställningsvärdet blinkande. - När man trycker första gången på temperaturinställningsknapparna visas det senaste inställda värdet (= börvärde) på displayen. - Genom fortsatta korta tryckningar ändras inställningsvärdet i steg på 1 C; genom en längre tryckning löpande. - Ca. 5 sek. efter den senaste knapptryckningen kopplas elektroniken om automatiskt, och den faktiska frystemperaturen (= ärvärde) visas. - Temperaturen kan ställas in från -14 C till - 28 C / utförande Australien -14 C till -26 C. Om den lägsta temperaturen kan uppnås är beroende av uppställningsplatsen, är omgivningstemperaturen hög är det inte möjligt. Temperaturangivelse Vid normal drift visas den varmaste frysvarutemperaturen 1 Angivelsen blinkar, om - temperaturinställningen ändras eller - temperaturen har stigit flera grader, som information för en kylförlust. T.ex. när man lägger in färska "varma" livsmedel och när man ta ut och sorterar frysta varor kan temperaturen stiga kort genom inströmmande varm luft. När man är klar med att lägga in eller sortera reglerar elektroniken temperaturen automatiskt till den senaste inställningen. En kort temperaturökning påverkar inte de frysta varorna. W Om ett "F 1" till "F 5" skulle visas på displayen, är det ett fel på apparaten. Kontakta då kundservicen och meddela vad som visas. Det gör snabb och direkt service möjligt. Larm - ljudvarnare Ljudvarnaren hjälper dig att skydda lagrade frysvaror och att spara energi. WLjudet tystnar när man trycker på knappen för larm Av 5, - automatisk, när den tillräckligt kalla lagertemperaturen har uppnåtts igen eller när dörren stängs. Dörrlarm - Det hörs alltid när dörren är öppen längre än ca. 60 sek. Ljudfrånkopplingen är aktiv så länge som dörren är öppen. När dörren stängs är larmfunktionen redo igen automatiskt. 4 * beroende på modell och utrustning IG..6

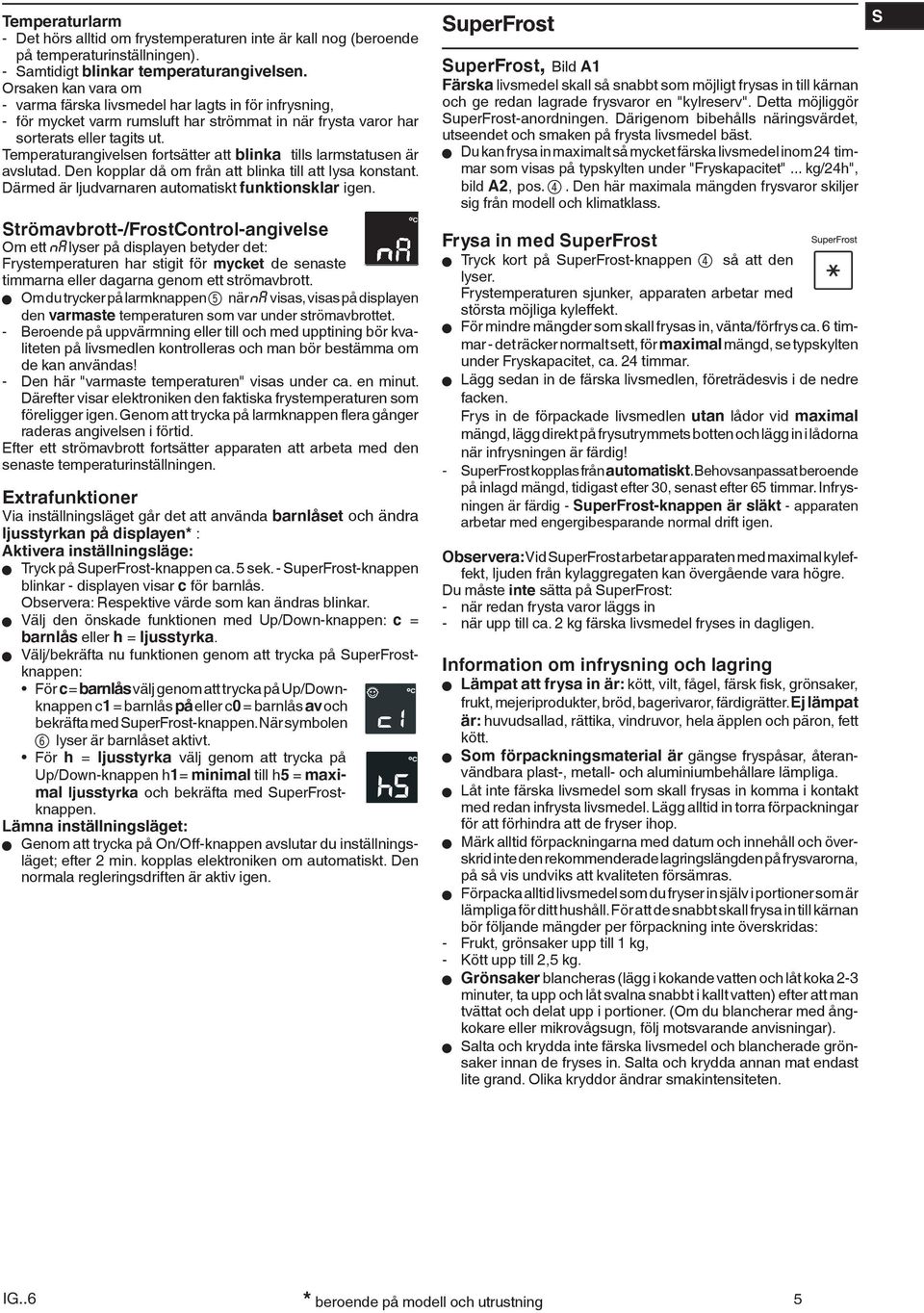

5 Temperaturlarm - Det hörs alltid om frystemperaturen inte är kall nog (beroende på temperaturinställningen). - Samtidigt blinkar temperaturangivelsen. Orsaken kan vara om - varma färska livsmedel har lagts in för infrysning, - för mycket varm rumsluft har strömmat in när frysta varor har sorterats eller tagits ut. Temperaturangivelsen fortsätter att blinka tills larmstatusen är avslutad. Den kopplar då om från att blinka till att lysa konstant. Därmed är ljudvarnaren automatiskt funktionsklar igen. Strömavbrott-/FrostControl-angivelse Om ett lyser på displayen betyder det: Frystemperaturen har stigit för mycket de senaste timmarna eller dagarna genom ett strömavbrott. W Om du trycker på larmknappen 5 när visas, visas på displayen den varmaste temperaturen som var under strömavbrottet. - Beroende på uppvärmning eller till och med upptining bör kvaliteten på livsmedlen kontrolleras och man bör bestämma om de kan användas! - Den här "varmaste temperaturen" visas under ca. en minut. Därefter visar elektroniken den faktiska frystemperaturen som föreligger igen. Genom att trycka på larmknappen flera gånger raderas angivelsen i förtid. Efter ett strömavbrott fortsätter apparaten att arbeta med den senaste temperaturinställningen. Extrafunktioner Via inställningsläget går det att använda barnlåset och ändra ljusstyrkan på displayen* : Aktivera inställningsläge: W Tryck på SuperFrost-knappen ca. 5 sek. - SuperFrost-knappen blinkar - displayen visar c för barnlås. Observera: Respektive värde som kan ändras blinkar. W Välj den önskade funktionen med Up/Down-knappen: c = barnlås eller h = ljusstyrka. W Välj/bekräfta nu funktionen genom att trycka på SuperFrostknappen: För c = barnlås välj genom att trycka på Up/Down- knappen c1 = barnlås på eller c0 = barnlås av och bekräfta med SuperFrost-knappen. När symbolen 6 lyser är barnlåset aktivt. För h = ljusstyrka välj genom att trycka på Up/Down-knappen h1= minimal till h5 = maximal ljusstyrka och bekräfta med SuperFrostknappen. Lämna inställningsläget: W Genom att trycka på On/Off-knappen avslutar du inställningsläget; efter 2 min. kopplas elektroniken om automatiskt. Den normala regleringsdriften är aktiv igen. SuperFrost SuperFrost, Bild A1 Färska livsmedel skall så snabbt som möjligt frysas in till kärnan och ge redan lagrade frysvaror en "kylreserv". Detta möjliggör SuperFrost-anordningen. Därigenom bibehålls näringsvärdet, utseendet och smaken på frysta livsmedel bäst. W Du kan frysa in maximalt så mycket färska livsmedel inom 24 timmar som visas på typskylten under "Fryskapacitet"... kg/24h", bild A2, pos. 4. Den här maximala mängden frysvaror skiljer sig från modell och klimatklass. Frysa in med SuperFrost W Tryck kort på SuperFrost-knappen 4 så att den lyser. Frystemperaturen sjunker, apparaten arbetar med största möjliga kyleffekt. W För mindre mängder som skall frysas in, vänta/förfrys ca. 6 timmar - det räcker normalt sett, för maximal mängd, se typskylten under Fryskapacitet, ca. 24 timmar. W Lägg sedan in de färska livsmedlen, företrädesvis i de nedre facken. Frys in de förpackade livsmedlen utan lådor vid maximal mängd, lägg direkt på frysutrymmets botten och lägg in i lådorna när infrysningen är färdig! - SuperFrost kopplas från automatiskt. Behovsanpassat beroende på inlagd mängd, tidigast efter 30, senast efter 65 timmar. Infrysningen är färdig - SuperFrost-knappen är släkt - apparaten arbetar med engergibesparande normal drift igen. Observera: Vid SuperFrost arbetar apparaten med maximal kyleffekt, ljuden från kylaggregaten kan övergående vara högre. Du måste inte sätta på SuperFrost: - när redan frysta varor läggs in - när upp till ca. 2 kg färska livsmedel fryses in dagligen. Information om infrysning och lagring W Lämpat att frysa in är: kött, vilt, fågel, färsk fisk, grönsaker, frukt, mejeriprodukter, bröd, bagerivaror, färdigrätter. Ej lämpat är: huvudsallad, rättika, vindruvor, hela äpplen och päron, fett kött. W Som förpackningsmaterial är gängse fryspåsar, återanvändbara plast-, metall- och aluminiumbehållare lämpliga. W Låt inte färska livsmedel som skall frysas in komma i kontakt med redan infrysta livsmedel. Lägg alltid in torra förpackningar för att förhindra att de fryser ihop. W Märk alltid förpackningarna med datum och innehåll och överskrid inte den rekommenderade lagringslängden på frysvarorna, på så vis undviks att kvaliteten försämras. W Förpacka alltid livsmedel som du fryser in själv i portioner som är lämpliga för ditt hushåll. För att de snabbt skall frysa in till kärnan bör följande mängder per förpackning inte överskridas: - Frukt, grönsaker upp till 1 kg, - Kött upp till 2,5 kg. W Grönsaker blancheras (lägg i kokande vatten och låt koka 2-3 minuter, ta upp och låt svalna snabbt i kallt vatten) efter att man tvättat och delat upp i portioner. (Om du blancherar med ångkokare eller mikrovågsugn, följ motsvarande anvisningar). W Salta och krydda inte färska livsmedel och blancherade grönsaker innan de fryses in. Salta och krydda annan mat endast lite grand. Olika kryddor ändrar smakintensiteten. S IG..6 * beroende på modell och utrustning 5

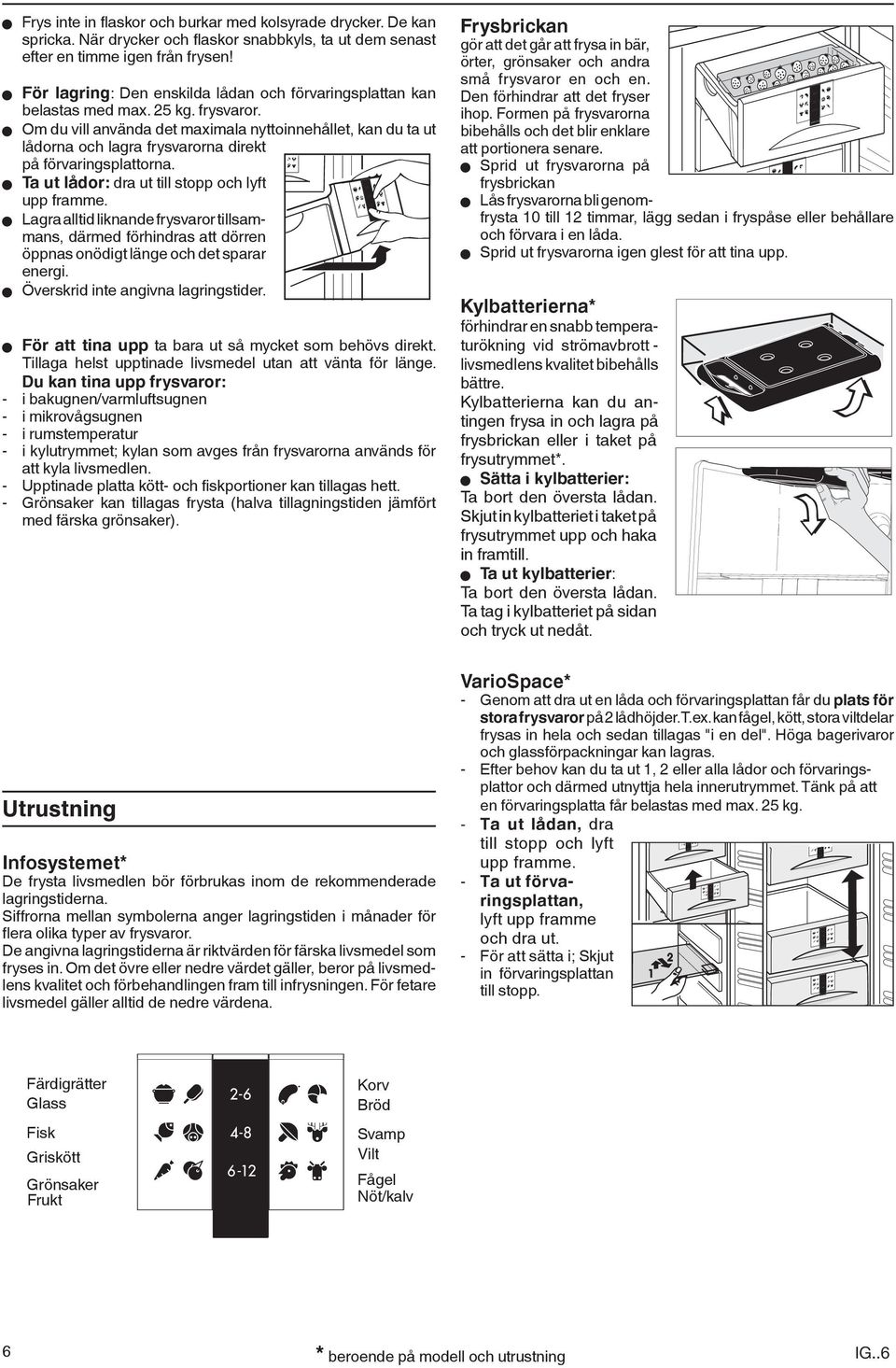

6 W Frys inte in flaskor och burkar med kolsyrade drycker. De kan spricka. När drycker och flaskor snabbkyls, ta ut dem senast efter en timme igen från frysen! W För lagring: Den enskilda lådan och förvaringsplattan kan belastas med max. 25 kg. frysvaror. W Om du vill använda det maximala nyttoinnehållet, kan du ta ut lådorna och lagra frysvarorna direkt på förvaringsplattorna. W Ta ut lådor: dra ut till stopp och lyft upp framme. W Lagra alltid liknande frysvaror tillsammans, därmed förhindras att dörren öppnas onödigt länge och det sparar energi. W Överskrid inte angivna lagringstider. Kylbatterierna* W För att tina upp ta bara ut så mycket som behövs direkt. Tillaga helst upptinade livsmedel utan att vänta för länge. - Frysbrickan gör att det går att frysa in bär, örter, grönsaker och andra små frysvaror en och en. Den förhindrar att det fryser ihop. Formen på frysvarorna bibehålls och det blir enklare att portionera senare. W Sprid ut frysvarorna på frysbrickan W Lås frysvarorna bli genomfrysta 10 till 12 timmar, lägg sedan i fryspåse eller behållare och förvara i en låda. W Sprid ut frysvarorna igen glest för att tina upp. Du kan tina upp frysvaror: i bakugnen/varmluftsugnen i mikrovågsugnen i rumstemperatur i kylutrymmet; kylan som avges från frysvarorna används för att kyla livsmedlen. - Upptinade platta kött- och fiskportioner kan tillagas hett. - Grönsaker kan tillagas frysta (halva tillagningstiden jämfört med färska grönsaker). förhindrar en snabb temperaturökning vid strömavbrott livsmedlens kvalitet bibehålls bättre. Kylbatterierna kan du antingen frysa in och lagra på frysbrickan eller i taket på frysutrymmet*. W Sätta i kylbatterier: Ta bort den översta lådan. Skjut in kylbatteriet i taket på frysutrymmet upp och haka in framtill. W Ta ut kylbatterier: Ta bort den översta lådan. Ta tag i kylbatteriet på sidan och tryck ut nedåt. VarioSpace* - Genom att dra ut en låda och förvaringsplattan får du plats för stora frysvaror på 2 lådhöjder.t.ex. kan fågel, kött, stora viltdelar frysas in hela och sedan tillagas "i en del". Höga bagerivaror och glassförpackningar kan lagras. - Efter behov kan du ta ut 1, 2 eller alla lådor och förvaringsplattor och därmed utnyttja hela innerutrymmet. Tänk på att en förvaringsplatta får belastas med max. 25 kg. - Ta ut lådan, dra Utrustning Infosystemet* De frysta livsmedlen bör förbrukas inom de rekommenderade lagringstiderna. Siffrorna mellan symbolerna anger lagringstiden i månader för flera olika typer av frysvaror. De angivna lagringstiderna är riktvärden för färska livsmedel som fryses in. Om det övre eller nedre värdet gäller, beror på livsmedlens kvalitet och förbehandlingen fram till infrysningen. För fetare livsmedel gäller alltid de nedre värdena. Färdigrätter Glass Korv Bröd Fisk Svamp Vilt Griskött Grönsaker Frukt 6 till stopp och lyft upp framme. - Ta ut förvaringsplattan, lyft upp framme och dra ut. - För att sätta i; Skjut in förvaringsplattan till stopp. Fågel Nöt/kalv * beroende på modell och utrustning IG..6

7 Rengöra Avfrostningsinformation I frysrummet bildas efter en längre användningstid ett frost- eller islager beroende på hur ofta dörren öppnas och inlagda "varma" livsmedel. Det här helt normalt. Ett tjockare islager ökar dock energiförbrukningen. Avfrosta därför apparaten med jämna mellanrum: W Koppla på SuperFrost en dag innan avfrostningen, frysvarorna får en "kylreserv". W Stänga av apparaten för att frosta av: - Tryck på På-/Avknappen så att temperaturangivelsen slocknar. Om displayen inte slocknar är barnlåset aktivt! - Dra ut nätkontakten. W Linda in frysvarorna, ev. i fryslådan, i tidningspapper eller täcken och förvara på ett kallt ställe. W Ställ in en kastrull med hett, ej kokande vatten på en platta att skynda på upptiningen. Använd inga elektriska uppvärmnings- eller ångrengöringsapparater, upptiningssprejer, öppna lågor eller metallföremål för att ta bort is. Risk för personskador och materiella skador! W Låt apparatdörren vara öppen under avfrostningen. Torka upp smältvattnet i golvnedsänkningen med en svamp eller trasa. Rengör och torka sedan apparaten. Rengöra W Principiellt skall apparaten stängas av innan den rengörs. Dra ut nätkontakten och skruva ut/utlös de förkopplade säkringarna. W Rengör innerutrymmet och utrustningsdelar med ljummet vatten och lite diskmedel för hand. Arbeta inte med ångrengöringsapparater - risk för personskador och materiella skador! W Vi rekommenderar mjuka trasor och en allrengörare med neutralt ph-värde. Använd endast livsmedelskompatibla rengörings- och skötselmedel inuti apparaten. W Använd inga svampar som sliter/repar, ej koncentrerat rengöringsmedel och absolut inte rengörings- eller lösningsmedel som innehåller sand, klorid eller syra; de skadar ytan och leda till korrosion. W Se till att det inte kommer in rengöringsvatten i ventilationsgallren och elektriska delar. Torka apparaten torr. - Skada eller ta inte bort typskylten inuti apparaten - den är viktig för kundservicen. W Anslut/sätta sedan på apparaten igen, sätt på "SuperFrost" och lägg i frysvarorna när temperaturen börjar sjunka. Om apparaten inte skall användas under en längre tid, töm den, dra ut nätkontakten, rengör såsom beskrivits och låt dörren vara öppen för att förhindra dålig lukt. Störningar - Problem? Om en störning skulle inträffa vid användningen, kontrollera om störningen ev. beror på ett manöverfel, i detta fall måste nämligen användaren stå för kostnaderna också under den tid då garantin gäller. Följande störningar kan du åtgärda själv genom att kontrollera de möjliga orsakerna: Störning - möjlig orsak och åtgärd Apparaten arbetar inte, displayen är mörk - Är apparaten korrekt påsatt? - Är nätkontakten rätt isatt i uttaget? - Är säkringen till uttaget OK? För höga ljud - Står apparaten stadigt på golvet, börjar möbler eller föremål som står bredvid vibrera från kylaggregatet som går? Skjut ev. på apparaten, rikta med de justerbara fötterna, flytta isär flaskor och kärl. - Normalt är: strömningsljud, ett bubblande eller skvalpande, de kommer från kylmedlet som flyter i kylkretsloppet. Ett kort klickande. Uppstår alltid när kylaggregatet (motorn) sätts på eller stängs av automatiskt. Ett motorbrummande. Det låter kort lite högre när aggregatet sätts på. När SuperFrost är på, färska livsmedel har lagts in eller om dörren har varit öppen länge ökas automatiskt kyleffekten. Kompressorn går länge - För energisparande modeller är det funktionsmässigt OK. Den varvtalsreglerade* kompressorn kopplar till ett längre varvtal när kylbehovet är lägre. Även om gångtiden ökas därigenom, upp till nästan konstant gång, sparas energi. Larmet går, temperaturen är inte tillräckligt kall - Har för stora mängder färska livsmedel lagts in utan Super- Frost? (se avsnitt "SuperFrost") - Stängs apparatens dörr riktigt? - Är luftning och avluftning tillräcklig? Se till att ev. ventilationsgaller är fria. - Är omgivningstemperaturen för varm? (se avsnitt "Bestämmelser") - Har apparaten öppnats för ofta eller för länge? - Vänta om den nödvändiga temperaturen ev. ställs in igen av sig själv. Visas på displayen Ett strömavbrott har inträffat, gör såsom beskrivs i avsnittet "Strömavbrott-/FrostControl-angivelse". Kundservice och typskylt Om ingen av orsakerna ovan föreligger och du inte kan åtgärda störningen själv eller om det visas "F0" till "F5" på temperaturangivelsen betyder detta: Ett fel föreligger. Vänd dig då till din närmaste kundservice (bifogad förteckning). Meddela då den här angivelsen samt även apparatbeteckningen 1, servicenr. 2, serienr. 3 från typskylten. Det gör snabb och direkt service möjligt. Typskylten finns inuti apparaten på vänster sida. Lämna apparaten stängd tills kundservicen kommer för att undvika mer kylförlust. S IG..6 * beroende på modell och utrustning 7

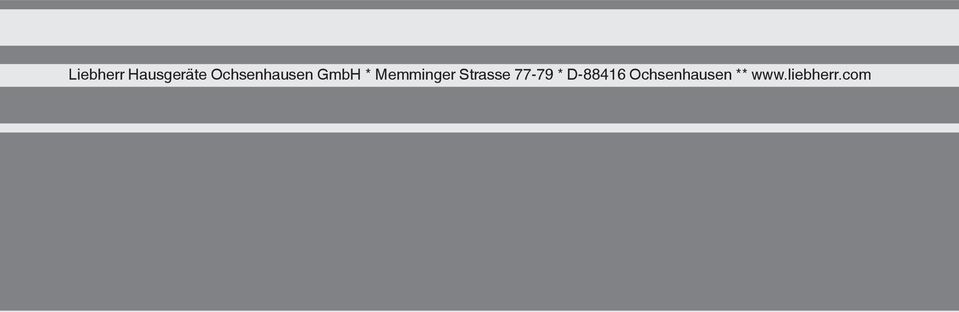

8 Liebherr Hausgeräte Ochsenhausen GmbH * Memminger Strasse * D Ochsenhausen **

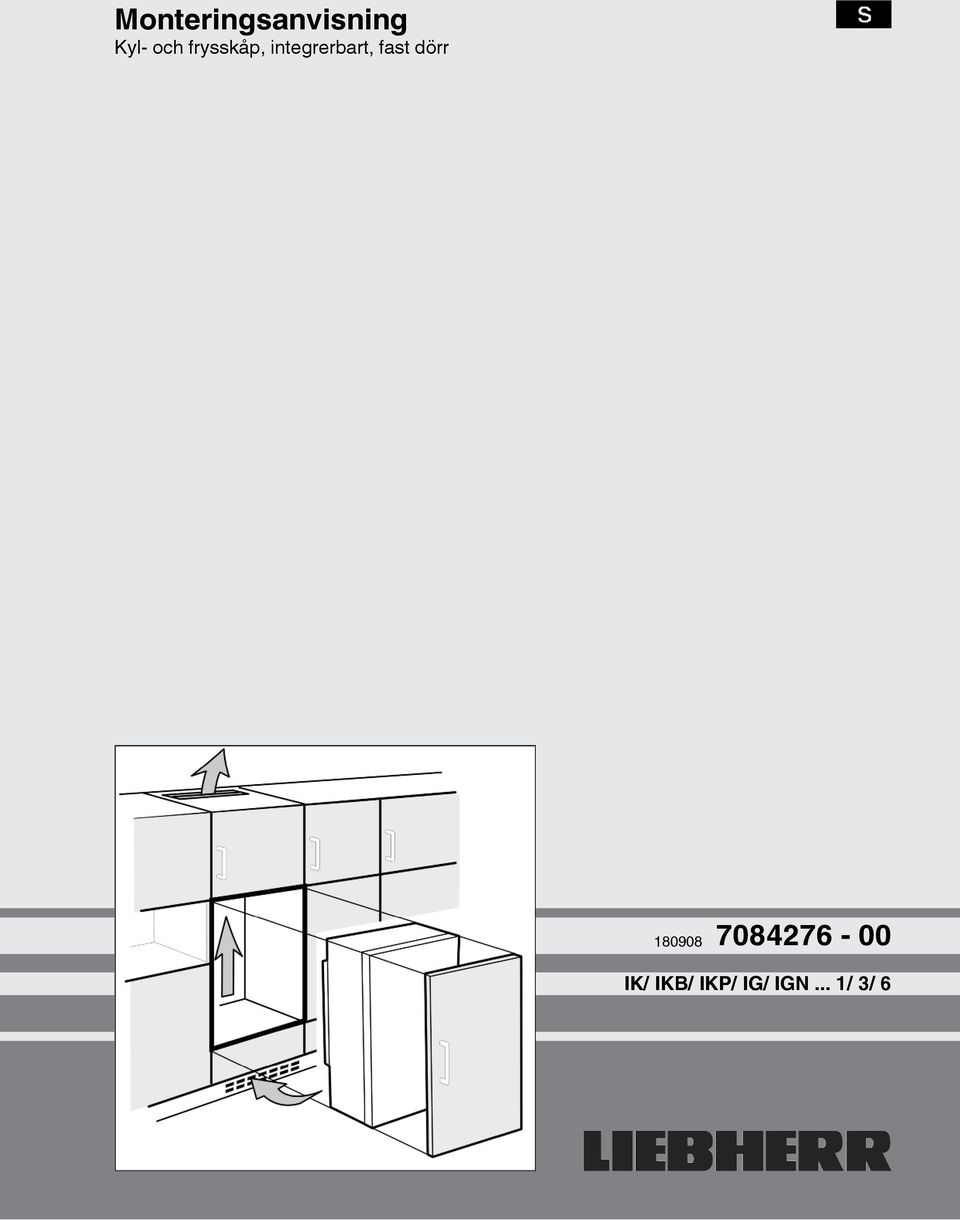

9 Monteringsanvisning Kyl- och frysskåp, integrerbart, fast dörr IK/ IKB/ IKP/ IG/ IGN... 1/ 3/ 6

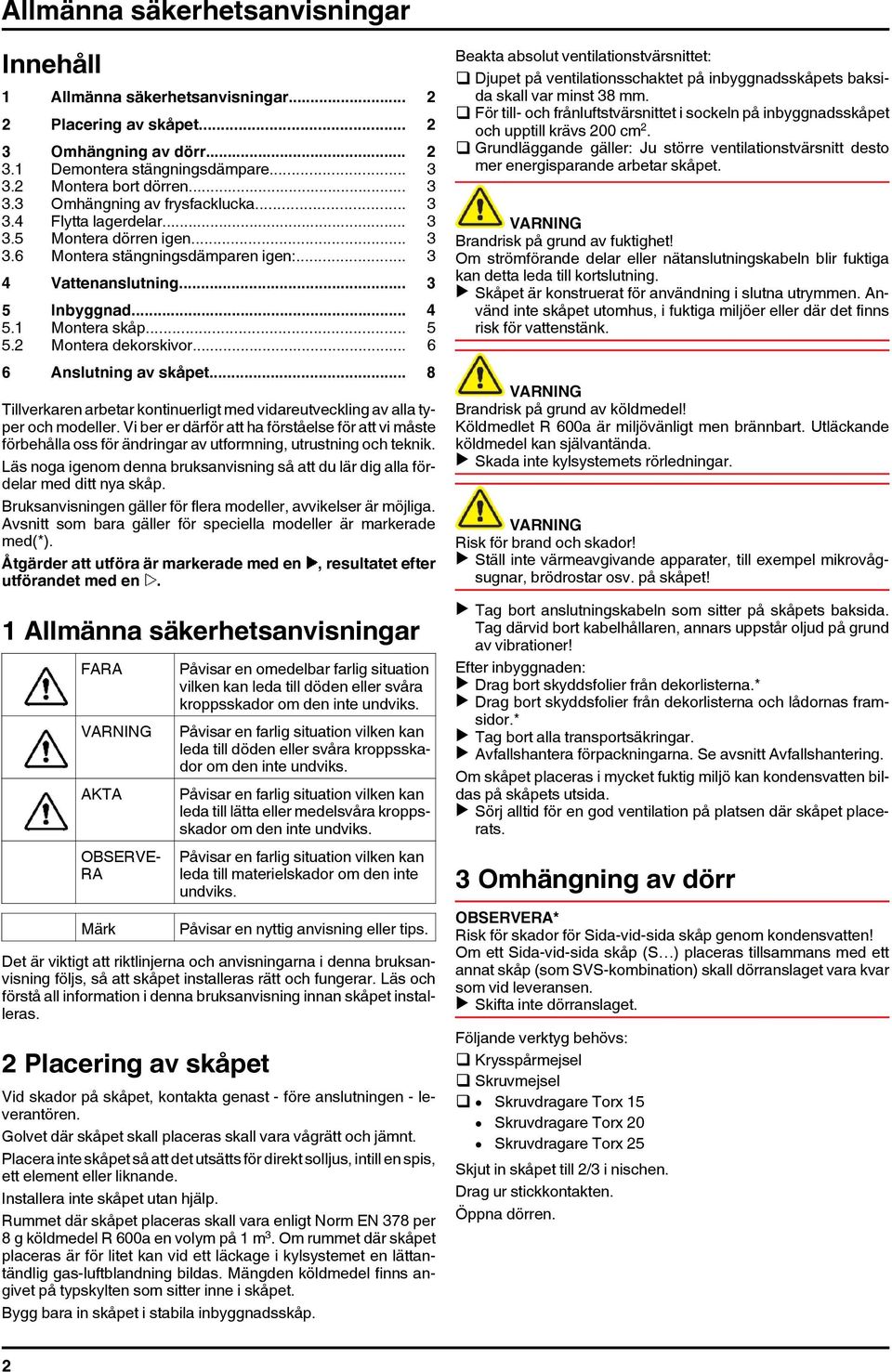

10 Allmänna säkerhetsanvisningar Innehåll 1 Allmänna säkerhetsanvisningar Placering av skåpet Omhängning av dörr Demontera stängningsdämpare Montera bort dörren Omhängning av frysfacklucka Flytta lagerdelar Montera dörren igen Montera stängningsdämparen igen: Vattenanslutning Inbyggnad Montera skåp Montera dekorskivor Anslutning av skåpet... 8 Tillverkaren arbetar kontinuerligt med vidareutveckling av alla typer och modeller. Vi ber er därför att ha förståelse för att vi måste förbehålla oss för ändringar av utformning, utrustning och teknik. Läs noga igenom denna bruksanvisning så att du lär dig alla fördelar med ditt nya skåp. Bruksanvisningen gäller för flera modeller, avvikelser är möjliga. Avsnitt som bara gäller för speciella modeller är markerade med(*). Åtgärder att utföra är markerade med en, resultatet efter utförandet med en. 1 Allmänna säkerhetsanvisningar FARA VARNING AKTA OBSERVE- RA Märk Påvisar en omedelbar farlig situation vilken kan leda till döden eller svåra kroppsskador om den inte undviks. Påvisar en farlig situation vilken kan leda till döden eller svåra kroppsskador om den inte undviks. Påvisar en farlig situation vilken kan leda till lätta eller medelsvåra kroppsskador om den inte undviks. Påvisar en farlig situation vilken kan leda till materielskador om den inte undviks. Påvisar en nyttig anvisning eller tips. Det är viktigt att riktlinjerna och anvisningarna i denna bruksanvisning följs, så att skåpet installeras rätt och fungerar. Läs och förstå all information i denna bruksanvisning innan skåpet installeras. 2 Placering av skåpet Vid skador på skåpet, kontakta genast - före anslutningen - leverantören. Golvet där skåpet skall placeras skall vara vågrätt och jämnt. Placera inte skåpet så att det utsätts för direkt solljus, intill en spis, ett element eller liknande. Installera inte skåpet utan hjälp. Rummet där skåpet placeras skall vara enligt Norm EN 378 per 8 g köldmedel R 600a en volym på 1 m 3. Om rummet där skåpet placeras är för litet kan vid ett läckage i kylsystemet en lättantändlig gas-luftblandning bildas. Mängden köldmedel finns angivet på typskylten som sitter inne i skåpet. Bygg bara in skåpet i stabila inbyggnadsskåp. Beakta absolut ventilationstvärsnittet: q Djupet på ventilationsschaktet på inbyggnadsskåpets baksida skall var minst 38 mm. q För till- och frånluftstvärsnittet i sockeln på inbyggnadsskåpet och upptill krävs 200 cm 2. q Grundläggande gäller: Ju större ventilationstvärsnitt desto mer energisparande arbetar skåpet. VARNING Brandrisk på grund av fuktighet! Om strömförande delar eller nätanslutningskabeln blir fuktiga kan detta leda till kortslutning. u Skåpet är konstruerat för användning i slutna utrymmen. Använd inte skåpet utomhus, i fuktiga miljöer eller där det finns risk för vattenstänk. VARNING Brandrisk på grund av köldmedel! Köldmedlet R 600a är miljövänligt men brännbart. Utläckande köldmedel kan självantända. u Skada inte kylsystemets rörledningar. VARNING Risk för brand och skador! u Ställ inte värmeavgivande apparater, till exempel mikrovågsugnar, brödrostar osv. på skåpet! u Tag bort anslutningskabeln som sitter på skåpets baksida. Tag därvid bort kabelhållaren, annars uppstår oljud på grund av vibrationer! Efter inbyggnaden: u Drag bort skyddsfolier från dekorlisterna.* u Drag bort skyddsfolier från dekorlisterna och lådornas framsidor.* u Tag bort alla transportsäkringar. u Avfallshantera förpackningarna. Se avsnitt Avfallshantering. Om skåpet placeras i mycket fuktig miljö kan kondensvatten bildas på skåpets utsida. u Sörj alltid för en god ventilation på platsen där skåpet placerats. 3 Omhängning av dörr OBSERVERA* Risk för skador för Sida-vid-sida skåp genom kondensvatten! Om ett Sida-vid-sida skåp (S ) placeras tillsammans med ett annat skåp (som SVS-kombination) skall dörranslaget vara kvar som vid leveransen. u Skifta inte dörranslaget. Följande verktyg behövs: q Krysspårmejsel q Skruvmejsel q Skruvdragare Torx 15 Skruvdragare Torx 20 Skruvdragare Torx 25 Skjut in skåpet till 2/3 i nischen. Drag ur stickkontakten. Öppna dörren. 2

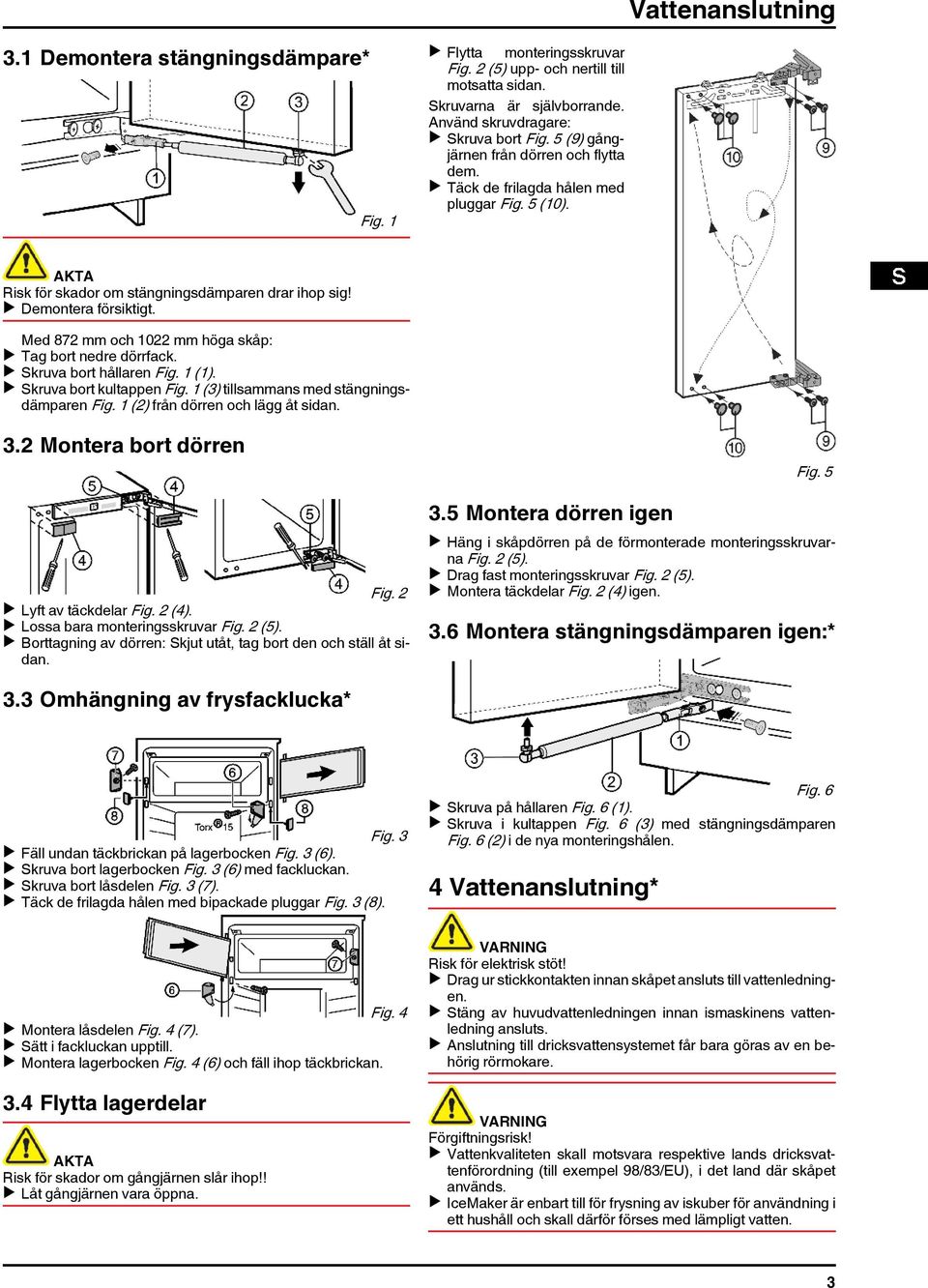

11 Vattenanslutning 3.1 Demontera stängningsdämpare* Fig. 1 u Flytta monteringsskruvar Fig. 2 (5) upp- och nertill till motsatta sidan. Skruvarna är självborrande. Använd skruvdragare: u Skruva bort Fig. 5 (9) gångjärnen från dörren och flytta dem. u Täck de frilagda hålen med pluggar Fig. 5 (10). AKTA Risk för skador om stängningsdämparen drar ihop sig! u Demontera försiktigt. Med 872 mm och 1022 mm höga skåp: u Tag bort nedre dörrfack. u Skruva bort hållaren Fig. 1 (1). u Skruva bort kultappen Fig. 1 (3) tillsammans med stängningsdämparen Fig. 1 (2) från dörren och lägg åt sidan. 3.2 Montera bort dörren Fig. 2 u Lyft av täckdelar Fig. 2 (4). u Lossa bara monteringsskruvar Fig. 2 (5). u Borttagning av dörren: Skjut utåt, tag bort den och ställ åt sidan. 3.5 Montera dörren igen Fig. 5 u Häng i skåpdörren på de förmonterade monteringsskruvarna Fig. 2 (5). u Drag fast monteringsskruvar Fig. 2 (5). u Montera täckdelar Fig. 2 (4) igen. 3.6 Montera stängningsdämparen igen:* 3.3 Omhängning av frysfacklucka* Fig. 3 u Fäll undan täckbrickan på lagerbocken Fig. 3 (6). u Skruva bort lagerbocken Fig. 3 (6) med fackluckan. u Skruva bort låsdelen Fig. 3 (7). u Täck de frilagda hålen med bipackade pluggar Fig. 3 (8). Fig. 6 u Skruva på hållaren Fig. 6 (1). u Skruva i kultappen Fig. 6 (3) med stängningsdämparen Fig. 6 (2) i de nya monteringshålen. 4 Vattenanslutning* Fig. 4 u Montera låsdelen Fig. 4 (7). u Sätt i fackluckan upptill. u Montera lagerbocken Fig. 4 (6) och fäll ihop täckbrickan. 3.4 Flytta lagerdelar AKTA Risk för skador om gångjärnen slår ihop!! u Låt gångjärnen vara öppna. VARNING Risk för elektrisk stöt! u Drag ur stickkontakten innan skåpet ansluts till vattenledningen. u Stäng av huvudvattenledningen innan ismaskinens vattenledning ansluts. u Anslutning till dricksvattensystemet får bara göras av en behörig rörmokare. VARNING Förgiftningsrisk! u Vattenkvaliteten skall motsvara respektive lands dricksvattenförordning (till exempel 98/83/EU), i det land där skåpet används. u IceMaker är enbart till för frysning av iskuber för användning i ett hushåll och skall därför förses med lämpligt vatten. 3

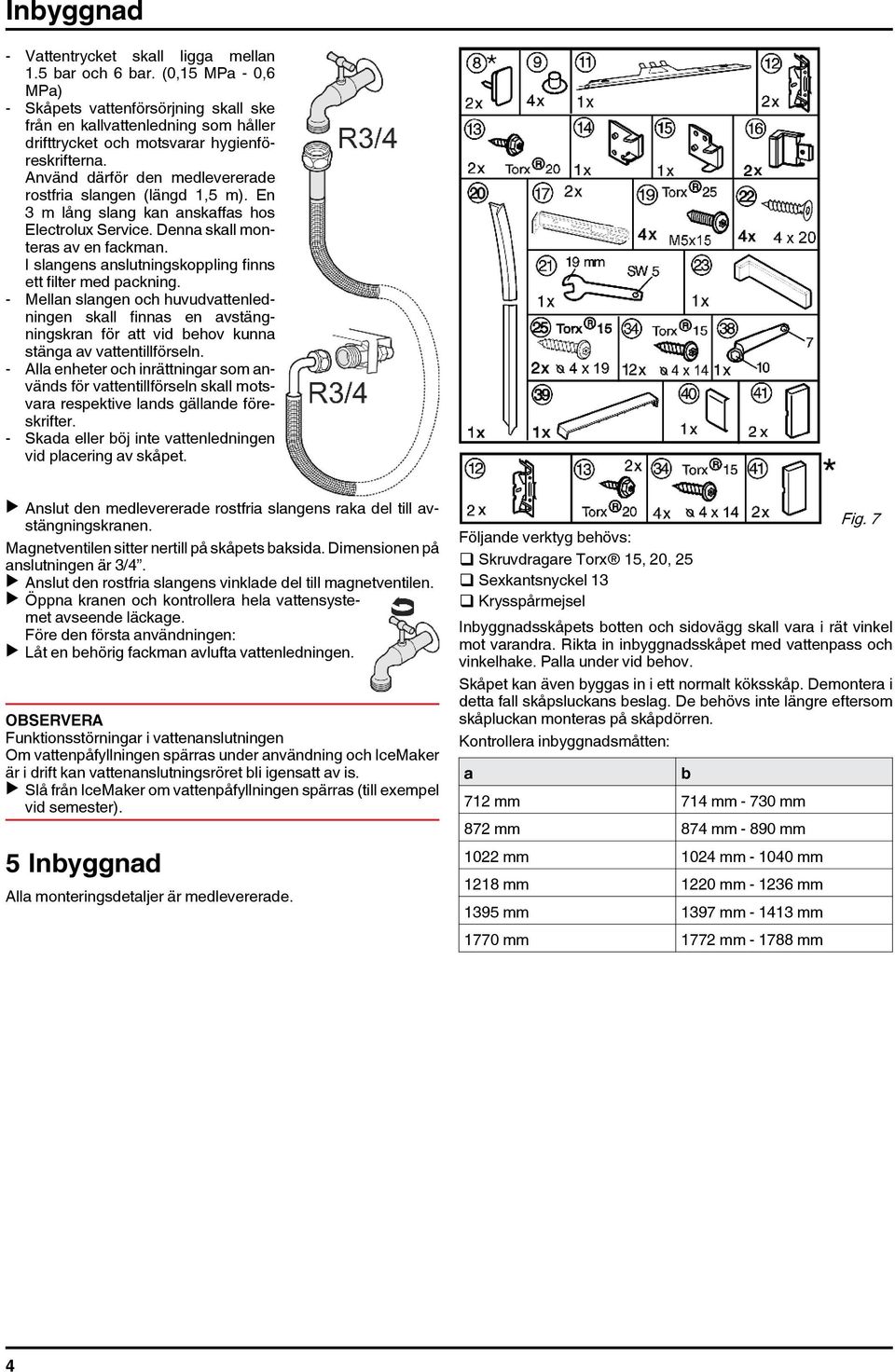

12 Inbyggnad - Vattentrycket skall ligga mellan 1.5 bar och 6 bar. (0,15 MPa - 0,6 MPa) - Skåpets vattenförsörjning skall ske från en kallvattenledning som håller drifttrycket och motsvarar hygienföreskrifterna. Använd därför den medlevererade rostfria slangen (längd 1,5 m). En 3 m lång slang kan anskaffas hos Electrolux Service. Denna skall monteras av en fackman. I slangens anslutningskoppling finns ett filter med packning. - Mellan slangen och huvudvattenledningen skall finnas en avstängningskran för att vid behov kunna stänga av vattentillförseln. - Alla enheter och inrättningar som används för vattentillförseln skall motsvara respektive lands gällande föreskrifter. - Skada eller böj inte vattenledningen vid placering av skåpet. u Anslut den medlevererade rostfria slangens raka del till avstängningskranen. Magnetventilen sitter nertill på skåpets baksida. Dimensionen på anslutningen är 3/4. u Anslut den rostfria slangens vinklade del till magnetventilen. u Öppna kranen och kontrollera hela vattensystemet avseende läckage. Före den första användningen: u Låt en behörig fackman avlufta vattenledningen. OBSERVERA Funktionsstörningar i vattenanslutningen Om vattenpåfyllningen spärras under användning och IceMaker är i drift kan vattenanslutningsröret bli igensatt av is. u Slå från IceMaker om vattenpåfyllningen spärras (till exempel vid semester). 5 Inbyggnad Alla monteringsdetaljer är medlevererade. Följande verktyg behövs: q Skruvdragare Torx 15, 20, 25 q Sexkantsnyckel 13 q Krysspårmejsel Fig. 7 Inbyggnadsskåpets botten och sidovägg skall vara i rät vinkel mot varandra. Rikta in inbyggnadsskåpet med vattenpass och vinkelhake. Palla under vid behov. Skåpet kan även byggas in i ett normalt köksskåp. Demontera i detta fall skåpsluckans beslag. De behövs inte längre eftersom skåpluckan monteras på skåpdörren. Kontrollera inbyggnadsmåtten: a 712 mm 714 mm mm 872 mm 874 mm mm 1022 mm 1024 mm mm 1218 mm 1220 mm mm 1395 mm 1397 mm mm 1770 mm 1772 mm mm b 4

13 Inbyggnad 5.1 Montera skåp Fig. 8 Märk u Kontrollera innan montering av dekorskivan att inte tillåten luckvikt överskrids. u Skador på gångjärn och därmed sammanhängande funktionsstörningar kan annars inte uteslutas. Modell IKP 2050, IKP 1854, IK1814, IK2010 IKP 2850, IKP 2654, IKB 2614, IKB 2654, IK 2810, IKB 2810, IKB 2850, SIKP 2850, IKB 2624, IKB 2664, IKB 2820, IKB 2860 IKP 1750, IKP 1554, IKP 2450, IKP 2254, IK1710, IK1514, IKP 1760 IK 1700,, IK 1504, IK 2410, IK 2214 IKB 3454, IK 3414, IKB 3650, SIKB 3650, IK 3610, IKB 3660, SIKB 3660 IKB 2214, IKB 2254, IKB 2410, IKB 2450, IKB 2460, IKB 2224, IKB 2264, IKB 2420 Maximal vikt dekorskiva 13 kg 15 kg 16 kg 17 kg 18 kg 19 kg Fig. 9 u Tag bort anslutningskabeln som sitter på skåpets baksida. Tag därvid bort kabelhållaren, annars uppstår oljud på grund av vibrationer! u Fäst anslutningskabeln med ett snöre så att skåpet lätt kan anslutas efter inbyggnaden. Skåp med vattenanslutning för IceMaker: u Anslut IceMaker enligt avsnitt Vattenanslutning.* Alla skåp: u Skjut in skåpet till 3/4 i nischen. u Tag bort täckdelar Fig. 9 (4,6,7). u Montera utjämningspanelen Fig. 11 (11) i mitten på skåpet: Skjut in i hållaren och haka i nyckelhålen. Fig. 10 IG 956, IG1156, IG 1956, SIG 1956, IGN 2556, IGN 2566, SIGN2566, SIGN kg u Skruva i alla monteringsvinklar Fig. 12 (12) med sexkantsskruvar Fig. 12 (13) i de förborrade hålen på skåpdörren. Fig. 11 För 16 mm tjocka dekorskivor: u Haka på distansdel Fig. 13 (14) och distansdel Fig. 9 (15) på gånjärnen. Fig. 12 Fig. 13 5

14 Inbyggnad u Sätt på täckdel Fig. 14 (16) upptill och täckdel Fig. 20 (16) nertill på monteringsvinkeln Fig. 14 (17). u Montera monteringsvinkel Fig. 14 (17) upptill med skruvar Fig. 14 (19) och nertill med skruvar Fig. 9 (19) så att vinkeln kan röra sig lite åt vänster och höger. u Skruva fast upptill och nertill med långa spånplattsskruvar Fig. 18 (22) genom gångjärnsskarvarna. Fig. 14 u Drag bort skyddsfolien från täcklisten Fig. 15 (20). u Sätt på täcklisten Fig. 15 (20) på handtagssidan och jämns med spetsen på täckdelen Fig. 14 (16) och klistra fast på skåpsidan. u Korta vid behov av täcklisten Fig. 15 (20) nertill: Täcklisten Fig. 15 (20) skall sluta Fig mm över överkanten på nedre monteringsvinkeln Fig. 9 (17). Skjut in skåpet och rätta in det: u Skjut in skåpet tills täckdelar ligger an mot Fig. 14 (16) inbyggnadsskåpets sidovägg. För 16 mm tjocka dekorskivor: u Låt distansdelarna ligga an mot inbyggnadsskåpets sida. För 19 mm tjocka dekorskivor: u Rätta in framkanten på gångjärnen jäms med inbyggnadsskåpets sidovägg. Fig. 16 Fig. 17 Med inbyggnadsskåp (16 mm och 19 mm) med dörrbeslag (knoppar, tätningsläppar osv.): u Beakta måtten (djup på dörrbeslagsdelar): Låt gångjärn och täckdelar Fig. 14 (16) skjuta ut över måtten. Alla skåp: u Rätta in skåpets justeringsfötter med den medlevererade gaffelnyckeln Fig. 9 (21) så att det står plant. w Skåpet är nu rätt positionerat i djupled. Avståndet från framkanten på inbyggnadsskåpets sidovägg och skåpet är 42 mm runt om. (Beakta dörrbeslagsdelar såsom knoppar och tätningsläppar.) Märk Funktionsstörning på grund av felaktig montering! Om avståndsmåtten inte beaktas stänger eventuellt inte dörren. Detta kan leda till isbildning, kondensvatten och funktionsstörningar. u Beakta absolut avståndsmåttet 42 mm runt om. (Beakta dörrbeslagsdelar såsom knoppar och tätningsläppar.) Upptill på handtagssidan: u Lossa skruvar Fig. 19 (19) lite. u Skruva fast övre monteringsvinkel Fig. 19 (17) med spånplattsskruvar Fig. 19 (25) ø4x19 på inbyggnadsskåpets sida. u Bryt av resterande ända på täckdelen Fig. 19 (16). u Drag fast skruvar Fig. 19 (19). u Sätt på täckdelen Fig. 19 (16). Nertill på handtagssidan: u Lossa skruvar Fig. 20 (19) lite. u Skruva fast nedre monteringsvinkel Fig. 20 (17) med spånplattsskruvar Fig. 20 (25) ø4x19 på inbyggnadsskåpets sida. u Bryt av resterande ända på täckdelen Fig. 20 (16). Den behövs inte längre. u Drag fast skruvar Fig. 20 (19). u Sätt på täckdelen Fig. 20 (23) på den nedre monteringsvinkeln Fig. 20 (17). u Stäng skåpdörren. 5.2 Montera dekorskivor Fig. 18 Fig. 19 Fig. 20 Skruva fast skåpet i nischen: Fig. 21 u Kontrollera förinställning 8 mm. (Avstånd mellan skåpdörr och traversens underkant) u Skjut upp monteringshjälpen Fig. 21 (30) till dekorskivans höjd. Nedre anslagskant på monteringshjälpen = överkanten på dekorskivan som skall monteras. u Skruva bort monteringstraversen Fig. 21 (31) över kontramuttrarna Fig. 21 (32). 6

15 Inbyggnad u Häng monteringstraversen Fig. 22 (31) med monteringshjälpen Fig. 22 (30) på dekorskivans insida. u Rätta in monteringstraversen Fig. 22 (31) i mitten: Rita en kort mittlinje på dekorskivan och sätt traversens pilspets på denna. Fig. 22 w Avstånden till ytterkanterna är lika stora. Med dörrar av spånplatta: u Skruva fast monteringstraversen Fig. 22 (31) med minst 6 skruvar Fig. 22 (34). Med kassettdörrar: u Skruva fast monteringstraversen Fig. 22 (31) med 4 skruvar Fig. 22 (34) på kanten. u Skjut upp monteringshjälpen Fig. 22 (30) uppåt och skjut in den vriden i öppningarna bredvid. u Låt inte knoppar och tätningsläppar ligga emot - viktigt för funktionen! u Ställ in en luftspalt på2 mm mellan dekorskivan och inbyggnadsskåpet. Med stora eller delade dekorskivor: u Montera en 2. par monteringsvinkel Fig. 12 (12). u Använd därvid de förborrade hålen i handtagsområdet. Fig. 23 u Häng dekorskivan på justeringsbultarna Fig. 23 (33) och skruva på kontramuttrarna Fig. 23 (32) löst på justeringsbultarna. u Stäng dörren. u Kontrollera dörravstånd till intilliggande skåpdörrar. u Rätta in dekorskivan i sida: Skjut dekorskivan i X riktning. u Rätta in dekorskivan i höjd Y och i sidolutning: Justera justeringsskruvarna Fig. 23 (33) med en skruvmejsel. w Dekorskivan är i plan med intilliggande skåpdörrar. u Drag fast kontramuttrar Fig. 23 (32). Fig. 26 u Kontrollera att dörren sitter fast och efterjustera eventuellt. u Drag fast alla skruvar. u Drag fast kontramuttrar Fig. 26 (32) med ringnyckeln Fig. 26 (38) håll därvid fast justeringsskruven Fig. 26 (33) med en skruvmejsel. u Sätt på och haka i övre täckdel Fig. 27 (39). u Sätt på täckdelen på sidan Fig. 27 (40)skjut på till stoppet och tryck sedan på den så att det hörs att den låser fast. u Skjut på täckdelar Fig. 27 (41) på sidan, drag dem sedan framåt med en skruvmejsel så att de låser fast. Fig. 24 Kontrollera att de båda metallkanterna ligger i plan, symbol //: u Förborra monteringshål i dekorskivan (stick eventuellt med en syl). u Skruva på skåpdörren med skruvar Fig. 24 (34) genom monteringsvinkeln Fig. 24 (12) på dekorskivan. Fig. 27 u Sätt på och lås fast täckdelar Fig. 9 (4,6,7). För skåp utan stängningsdämpare, inställning av ändanslagsfjädring: Dörrens ändanslagsfjädring kan vid behov ställas in med den medlevererade nyckeln 5:* u Starkare fjäderkraft: Vrid medurs.* u Mindre fjäderkraft (leveransläge): Vrid moturs.* Fig. 25 u Rätta in dekorskivan i djup Z: Lossa upptill skruvar Fig. 25 (35), nertillsexkantskruvar Fig. 25 (13), förskjut sedan dörren. * 7

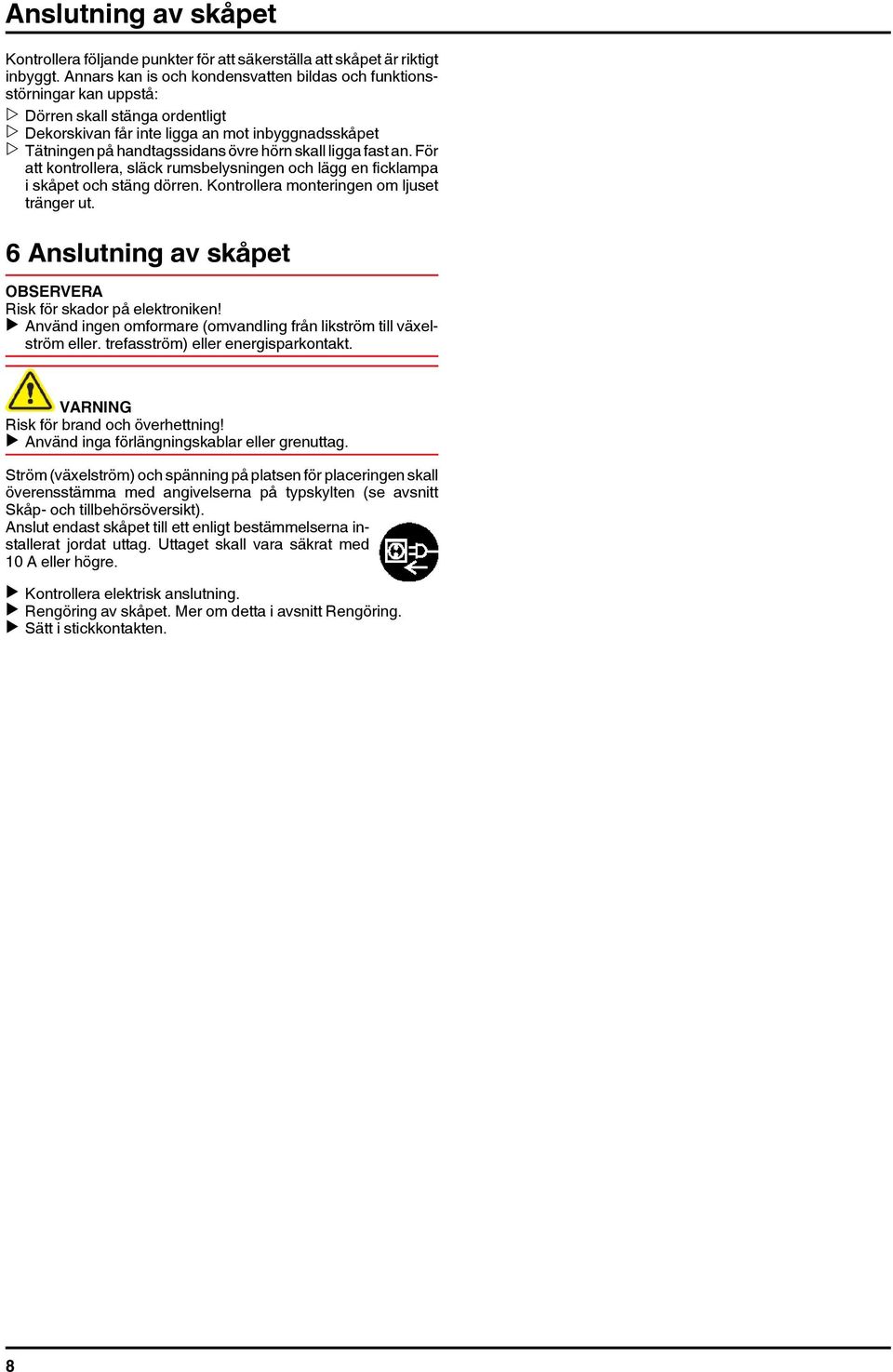

16 Anslutning av skåpet Kontrollera följande punkter för att säkerställa att skåpet är riktigt inbyggt. Annars kan is och kondensvatten bildas och funktionsstörningar kan uppstå: w Dörren skall stänga ordentligt w Dekorskivan får inte ligga an mot inbyggnadsskåpet w Tätningen på handtagssidans övre hörn skall ligga fast an. För att kontrollera, släck rumsbelysningen och lägg en ficklampa i skåpet och stäng dörren. Kontrollera monteringen om ljuset tränger ut. 6 Anslutning av skåpet OBSERVERA Risk för skador på elektroniken! u Använd ingen omformare (omvandling från likström till växelström eller. trefasström) eller energisparkontakt. VARNING Risk för brand och överhettning! u Använd inga förlängningskablar eller grenuttag. Ström (växelström) och spänning på platsen för placeringen skall överensstämma med angivelserna på typskylten (se avsnitt Skåp- och tillbehörsöversikt). Anslut endast skåpet till ett enligt bestämmelserna installerat jordat uttag. Uttaget skall vara säkrat med 10 A eller högre. u Kontrollera elektrisk anslutning. u Rengöring av skåpet. Mer om detta i avsnitt Rengöring. u Sätt i stickkontakten. 8
