Del 2. Polisens. grafiska profil.

Transkript

1 Del 2 Polisens grafiska profil SEPTEMBER 2007

2 Polisens grafiska profil Innehåll Gå till rätt sida, klicka på rubriken. Åter till Innehåll, klicka på blå balk. 5 Vår identitet 7 Polisvapnet 7 Flerfärg, typ 1 och typ 2 8 En färg, typ 3 och typ 4 linjeversionen Del 1 9 Logotyper 9 Huvudlogotyper. Myndighetslogotyper 9 Utländska språk. Funktioner 10 Myndighetsmärket, generella regler 10 Generella regler 10 Med huvudlogotypen Polisen 11 Med myndighetslogotyper 12 Med huvudlogotypen POLIS 13 Profilfärger 13 Primära kulörer 14 Kompletterande kulörer 15 Typografi Del 2 17 Tillämpningar 17 Brevpapper 18 Telefax. Remiss 19 Visitkort. Korrespondenskort 20 Kuvert 23 Foldrar. Broschyrer 27 Annonser 29 Overheadpresentationer 30 Skyltar 31 PR- och presentartiklar 34 Digital publicering 35 polisen.se. Intrapolis 36 Liten grafisk ordlista 3

3 På brevpapper, blanketter och korrespondenskort flyttas logotypen upp i höjd med det övre kronparets underkant. Tillämpningar Brevpapper Förminskat till 72%. Alla mått i millimeter. 20 Närpolisområde Åtvidaberg Anders Andersson Inspektör Datum Diarienr (åberopas vid korresp) Er referens 8 Times 12/12 p Helvetica 12/12 p Helvetica 6 p Narkotikaroteln Anders Andersson Kriminalinspektör Datum Diarienr (åberopas vid korresp) Er referens Times 12/12 p Helvetica 12/12 p Helvetica 6 p Funktionssymbol eller lokal symbol ska placeras i brevblankettens nedre vänstra hörn. Den får inte ersätta myndighetssymbolen. Storleken ska anpassas till myndighetsmärket. Detta exempel kan tjäna som norm. Helvetica fet 6,5 p Helvetica 7,5 p Postadress Box STOCKHOLM Besöksadress Polhemsgatan 30 Telefon Telefax E-post rikskriminalpolisen@rkp.police.se Helvetica fet 6,5 p Helvetica 7,5 p 0,5 p linje Postadress Box ÅTVIDABERG Org.nr Besöksadress Stenhusgatan 6A ÅTVIDABERG Telefon till Polisen Telefon (växel) (direkt) Telefax Telefon ostergotland@ostergotland.police.se E-post (direkt) anders.andersson@ostergotland.police.se ca

4 Tillämpningar Telefax Remiss På brevpapper, blanketter och korrespondenskort flyttas logotypen upp i höjd med det övre kronparets underkant. 22 Förminskat till 72%. Alla mått i millimeter. 8 Informationsenheten Till Birgitta Rehnström, Socialstyrelsen Från Nils Rehnmalm Datum Sidor 2 (inklusive denna sida) Kontakta avsändaren Brådskande Var god bekräfta För kännedom Enligt överenskommelse För åtgärd Informationsenheten Times fet 12 p Helvetica 6 p Kanslibyrån Mallenheten Bernt Andersson Avdelningsrådgivare REMISS Datum Diarienr (åberopas vid korresp) Socialstyrelsen Birgitta Rehnström Stordammsvägen Stockholm Er referens Times 12/12 p Min ärendemening Helvetica fet 6 p Helvetica 7,5 p 0,5 p linje Postadress Box ÅTVIDABERG Org.nr Besöksadress Stenhusgatan 6A ÅTVIDABERG Telefon till Polisen Telefon (växel) (direkt) Telefax Telefon ostergotland@ostergotland.police.se E-post (direkt) anders.andersson@ostergotland.police.se ca

5 På brevpapper, blanketter och korrespondenskort flyttas logotypen upp i höjd med det övre kronparets underkant. Tillämpningar Visitkort Korrespondenskort 9 Förminskat till 72%. Alla mått i millimeter. 15 IT-enheten Helvetica 10/10 p Narkotikaroteln Helvetica 8/10 p Med vänlig hälsning Helvetica 7/10 p 0,5 p linje Anders Andersson Avdelningsdirektör Postadress: Box 12256, Stockholm, Besöksadress: Polhemsgatan 30 Telefon: XX, Telefax: XX E-post: anders.andersson@rps.police,se Hemsida: 15 Med vänlig hälsning Anders Andersson Kriminalkommissarie 6 Funktionssymbol eller lokal symbol kan lämpligen placeras i kortets nedre högra hörn. Den får inte ersätta myndighetssymbolen. Storleken bör anpassas till myndighetssymbolen. Detta exempel kan tjäna som norm. Postadress: Box 12256, Stockholm, Besöksadress: Polhemsgatan 30 Telefon: XX, Telefax: XX E-post: anders.andersson@rps.police,se Hemsida: National Police Board Carl Andersson Superintendent TECHNICAL DEPARTMENT Security Office P.O. Box SE STOCKHOLM. Visits: Warfvinges väg 25 Phone xx Mobile xx Fax xx 26 Times fet 14/16 p Helvetica 7/9 p Carl Andersson Kommissarie 6 carl.andersson@rps.police.se 3 Helvetica fet versal 7/9 p Helvetica 7/9 p Helvetica fet 6,5 p TEKNIKENHETEN Säkerhetskontoret Box STOCKHOLM. Besök: Warfvinges väg 25 E-post carl.andersson@rps.police.se Telefon xx Mobil xx Fax xx Förminskat till 72%. Alla mått i mm. 19

6 Tillämpningar Kuvert Färg: Polisblå PMS 300. Förminskat till 72%. Alla mått i millimeter C5 vänsterfönster 22 SE Malmö SVERIGE PORTO BETALT 8 Helvetica medium 9/11 p Enhet 15 9 E65 20 Nacka Polismästardistrikt Box 1173, Nacka 8 Helvetica medium 9/11 p 1: A-klassbrev Ekonomibrev 20

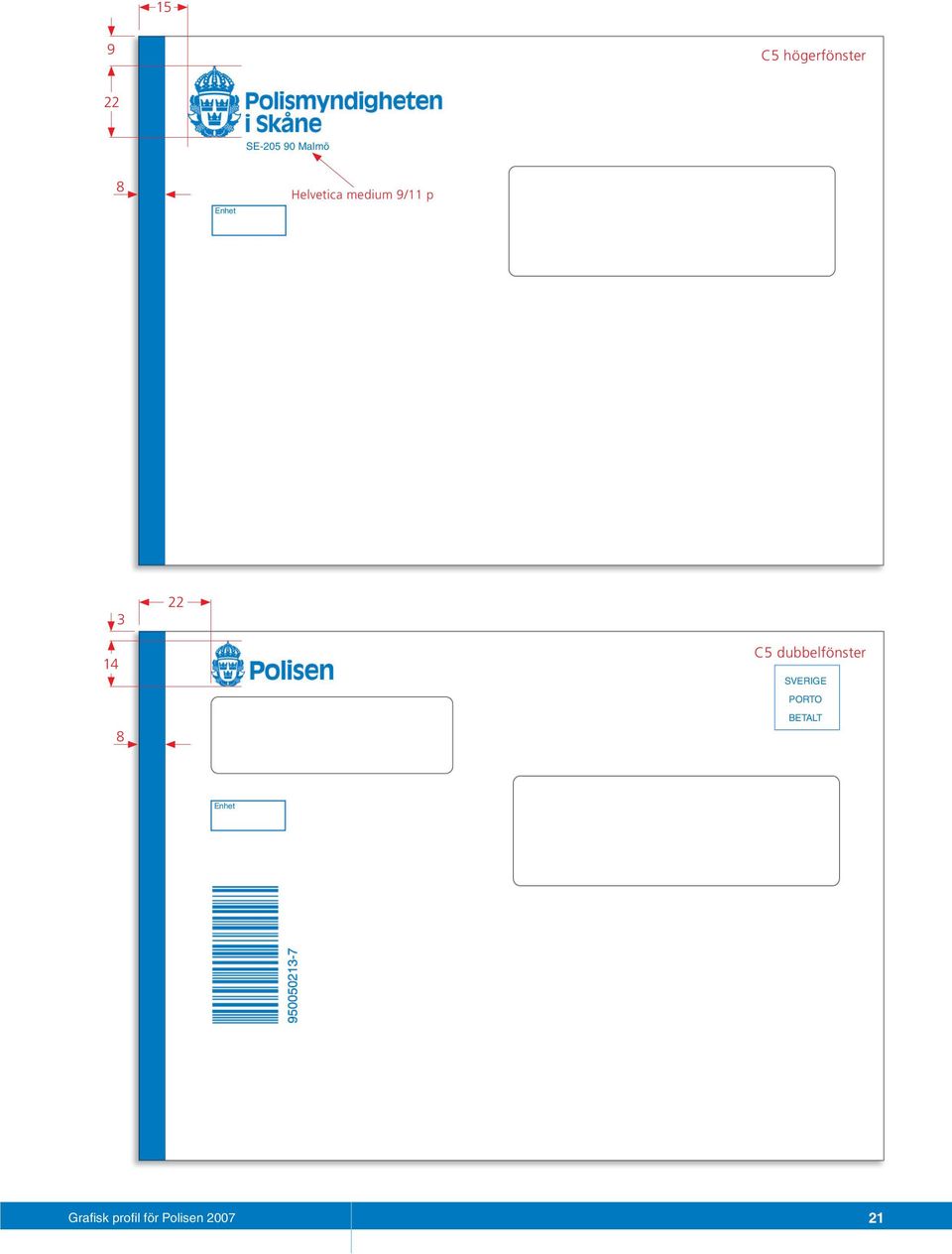

7 15 9 C5 högerfönster 22 SE Malmö 8 Enhet Helvetica medium 9/11 p C5 dubbelfönster SVERIGE PORTO BETALT Enhet 21

8 15 10 C4 25 Box 157, Karlstad 8 Helvetica medium 10/12 p Svarskuvert Frankeras ej. Mottagaren betalar portot. Polisen Svarspost Kiruna 22

9 Principskisserna avser trycksak i A4-format. Mått inom parentes avser A5-formatet. All text bör sättas på en kägel som är 1 p större än graden t.ex. 9/10, 12/13. Tillämpningar Foldrar Broschyrer OMSLAGETS UTFORMNING, dvs. fram- och baksidan till en broschyr eller folder, är reglerat i den grafiska profilen. Myndighetsmärket ska alltid finnas med på trycksakens baksida tillsammans med adress, eventuellt telefonnummer samt e-post. Myndighetsmärket ska bestå av polisvapnet typ 2 eller typ 3 med logotypen placerad under eller till höger om vapnet. Färg; flerfärg eller polisblått, svart eller inverterat mot polisblå eller svart bakgrund. Polisvapnet, utan logotype, får förekomma på trycksakens framsida. Balken i sidfoten ska vara i 100% polisblått och alltid finnas med på första och sista sidorna men kan utelämnas på insidorna. Sista sidan Omslaget (A4) Första sidan Rubrik: Frutiger fet Balk i 100% polisblått. Höjd: 6 mm (4,5 mm). Läge: 12 mm (8,5 mm) från sidfoten. Text: Helvetica fet 9 p (6 p). Myndighetsmärket typ 2 Polisvapnet typ 2 Bildtext: Times fet kursiv 9-11 p (8-10 p) Mellanrubrik: Frutiger fet p (9-11 p) Brödtext: Times p (9-11 p) Anfang: Frutiger fet I vidstående exempel är Frutiger valt som teckensnitt för rubriker och anfanger. Andra teckensnitt för rubriker kan få förekomma i trycksaker av PR-karaktär. Det gäller också trycksaker till riktade målgrupper. Ingress: Times fet p (10-12 p) Ev. balk i 100% polisblått. Höjd: 6 mm (4,5 mm). Läge: 12 mm (8,5 mm) från sidfoten. Pagina: Helvetica 9 p (6 p). Ett uppslag ur inlagan (A4) 23

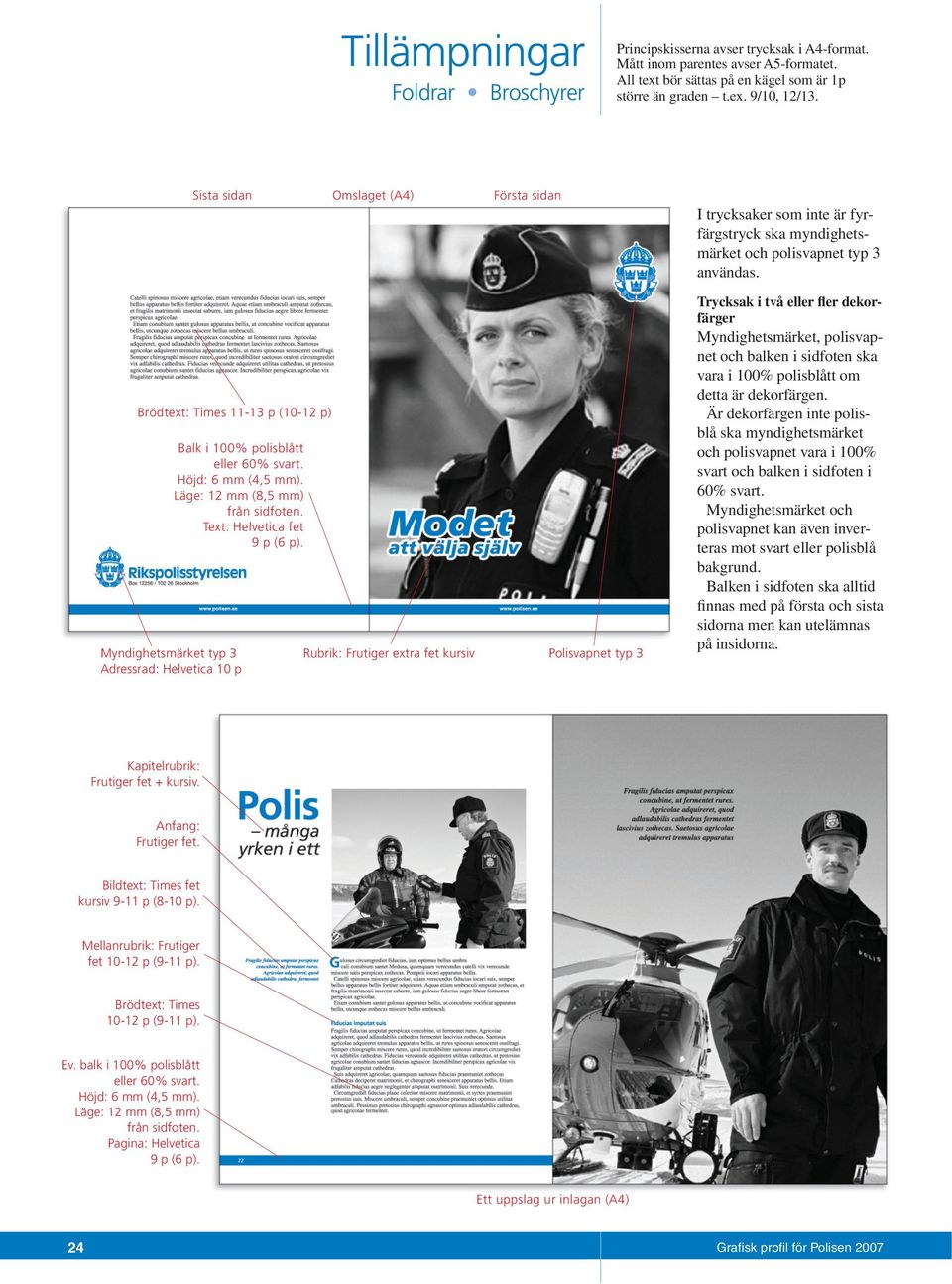

10 Tillämpningar Foldrar Broschyrer Principskisserna avser trycksak i A4-format. Mått inom parentes avser A5-formatet. All text bör sättas på en kägel som är 1 p större än graden t.ex. 9/10, 12/13. Sista sidan Omslaget (A4) Första sidan I trycksaker som inte är fyrfärgstryck ska myndighetsmärket och polisvapnet typ 3 användas. Brödtext: Times p (10-12 p) Balk i 100% polisblått eller 60% svart. Höjd: 6 mm (4,5 mm). Läge: 12 mm (8,5 mm) från sidfoten. Text: Helvetica fet 9 p (6 p). Myndighetsmärket typ 3 Rubrik: Frutiger extra fet kursiv Polisvapnet typ 3 Adressrad: Helvetica 10 p Trycksak i två eller fler dekorfärger Myndighetsmärket, polisvapnet och balken i sidfoten ska vara i 100% polisblått om detta är dekorfärgen. Är dekorfärgen inte polisblå ska myndighetsmärket och polisvapnet vara i 100% svart och balken i sidfoten i 60% svart. Myndighetsmärket och polisvapnet kan även inverteras mot svart eller polisblå bakgrund. Balken i sidfoten ska alltid finnas med på första och sista sidorna men kan utelämnas på insidorna. Kapitelrubrik: Frutiger fet + kursiv. Anfang: Frutiger fet. Bildtext: Times fet kursiv 9-11 p (8-10 p). Mellanrubrik: Frutiger fet p (9-11 p). Brödtext: Times p (9-11 p). Ev. balk i 100% polisblått eller 60% svart. Höjd: 6 mm (4,5 mm). Läge: 12 mm (8,5 mm) från sidfoten. Pagina: Helvetica 9 p (6 p). Ett uppslag ur inlagan (A4) 24

11 Principskisserna avser trycksak i A4-format. Mått inom parentes avser A5-formatet. All text bör sättas på en kägel som är 1 p större än graden t.ex. 9/10, 12/13. Tillämpningar Foldrar Broschyrer Sista sidan Omslaget (A4) Första sidan Brödtext: Times p (10-12 p) Balk i 60% svart. Höjd: 6 mm (4,5 mm). Läge: 12 mm (8,5 mm) från sidfoten. Text: Helvetica fet 9 p (6 p). I trycksaker som inte är fyrfärgstryck ska myndighetsmärket och polisvapnet typ 3 användas. Trycksak i en färg (svart) Myndighetsmärket och polisvapnet ska var i 100% svart och balken i sidfoten ska vara i 60% svart. Rubriker, ingresser och anfanger kan vara i 60% svart. Myndighetsmärket och polisvapnet kan även inverteras mot svart bakgrund eller illustration (foto eller teckning). Balken i sidfoten ska alltid finnas med på första och sista sidorna men kan utelämnas på insidorna. Myndighetsmärket typ 3 Rubrik: Frutiger extra fet kursiv Polisvapnet typ 3 Adressrad: Helvetica 10 p Kapitelrubrik: Frutiger fet + kursiv. Anfang: Frutiger fet. Bildtext: Times fet kursiv 9-11 p (8-10 p). Mellanrubrik: Frutiger fet p (9-11 p). Brödtext: Times p (9-11 p). Ev. balk i 60% svart. Höjd: 6 mm (4,5 mm). Läge: 12 mm (8,5 mm) från sidfoten. Pagina: Helvetica 9 p (6 p). Ett uppslag ur inlagan (A4) 25

12 Tillämpningar Foldrar Broschyrer Principskisserna avser trycksak i A4-format. Mått inom parentes avser A5-formatet. All text bör sättas på en kägel som är 1 p större än graden t.ex. 9/10, 12/13. Frutiger kursiv 7-8 p (6-7 p) Frutiger normal 8-9 p (7-8 p) Utgivare Beställning Rikspolisstyrelsen Informationsenheten Box Stockholm Telefon Rikspolisstyrelsen Kundcentrum Box Stockholm Telefax Trycksaken finns även att ladda hem i digital form (pdf) på Dnr INF ISBN Upplaga Mars 2007: 1000 ex 2a tryckningen Juni 2007: 700 ex Grafisk form RPS Informationsenhet, R. Andersson Fotograf Pressens Bild, Anders Andersson, s. 23 Illustration Johan Johansson, s. 25 Tryck Print AB, Stockholm 2007 Box STOCKHOLM Tel Tryck: Print AB, Stockholm 2007 ISBN Uppgifter som ska finnas Utgivaren av trycksaken (myndighet, adress, telefon, telefax, e-post). Var trycksaken kan beställas. Diarienummer. Eventuellt ISBN-nummer. Tryckort och utgivningsår. Uppgifter som bör finnas Upplagans storlek. Eventuellt uppgift om det är en ny utgåva. Vem som är formgivare, illustratör och fotograf. ISBN ISBN, som betyder International Standard Book Number, administreras av ISBNcentralen, Kungliga Biblioteket. ISBN-nummer ska endast sättas på bok-liknande publikationer (rapporter, läroböcker, mer omfattande trycksaker av PR-karaktär etc). Utförlig information om ISBN finns på ISBN-centralens hemsida Var informationen bör placeras Uppgifter om utgivare, beställning, diarienummer, ISBN, upplaga, grafisk form, fotograf, illustratör och tryckort/tryckår kan lämpligen placeras på omslagets insida eller på inlagans sid. 2. Uppgift om tryckort och tryckår samt ev. ISBN-nummer ska också finnas med på omslagets sista sida lämpligen längst ner mot sidfoten. På trycksaker av mindre omfattning t.ex. enklare foldrar räcker det som regel med att ange utgivare, ev. ISBNnummer samt tryckort och tryckår på trycksakens baksida. Tryckort och ISBN: Helvetica mager 7 p (6 p) 26

13 Tillämpningar Annonser A Balkar i annonsens topp och botten. Färg; polisblå eller 60% svart. Myndighetsmärke typ 3 med högerställd logotyp Polisen ska fogas till balken i annonsens topp. Myndighetens webbadress i Frutiger fet 8 p läggs in i balken i annonsens botten. B Rubrik. Frutiger Roman p. C Ingresstext (presentation av myndigheten, orten etc), Times fet 8/9 p 10/11 p. D Brödtext. Times 9/10 p 11/12 p. E Avsändare. Myndighetens namn; Times 12/12 p. Adress; Times 9/9 p. Mellan myndighetens namn och adress läggs en 4 p blankrad. F Illustration foto eller teckning. PLATSANNONSER UNDER RUBRIKEN Orubricerat i dagspressen bör konsekvent utformas enligt vissa regler. Annonserna på denna och nästa sida kan tjäna som exempel. Myndighetsmärket med polisvapnet typ 3 och myndighetslogotypen under vapnet ska placeras under och i direkt anslutning till den löpande texten. Färg; polisblått eller 60% svart. Typografin ska genomgående vara Times / Times New Roman 9/10 p 11/12 p i brödtext, Times fet 8/9 p 10/11 p i ingress, Frutiger Roman p i huvudrubriker samt Frutiger Roman i mellanrubriker i text. I annonser av kampanjkaraktär och där målgruppen kan vara svår att nå, kan rubriken vässas med en annorlunda formulering och/eller en typografering som avviker från rekommendationerna i den grafiska profilen. PLATSANNONSER UNDER RUBRIKEN Rubricerat i dagspressen utformas enligt respektive tidnings typografiska normer. Man kan emellertid begära versaler eller gemena, mager, halvfet eller fet stil, rak eller kursiv etc. A B C D A E 27

14 Tillämpningar Annonser A B F C D A E Annonsen kan byggas på olika sätt, t.ex. som här på höjden. I annonser i en färg ska balkar, anfang och myndighetsmärken vara i 60% svart. 28

15 Tillämpningar Overhead- PowerPointpresentationer A Myndighetsmärket med logotype på en rad. B Myndighetsmärket med logotype och översättning till främmande språk. C Myndighetsmärket med logotype på två rader. D Inverterad vitt med polisblå bakgrund och myndighetsmärke typ 3. Polisväsendets IT-service Anders Andersson PVIT/Gemensamma funktioner National Police Board A B C D 29

16 Tillämpningar Skyltar Alla mått i millimeter. Måttangivelserna är ungefärliga Polisstationsskylt / Neonskylt (450 x 580 och 650 x 850) Vit, dubbelsidig. Polisvapnet är typ Myndighetsskylt (400 x 300) Främst avsedd för placering utomhus. Bottenfärgen är vit. Polisvapnet typ 2 återges i färg. Myndighetslogotypen i polisblått. Övriga texter i svart. Teckensnitt: Helvetica fet. Versalhöjd: A = 20, B och C = 15. För inomhusbruk ska samtliga texter vara polisblå liksom polisvapnet (typ 3). A B Arbetsenhetsskylt / funktionsskylt (400 x 90) Endast avsedd för placering inomhus. Bottenfärgen är polisblå. Texten är vit och kan kompletteras med en pil. Polisvapnet används inte. Teckensnitt: Helvetica fet. Versalhöjd: D = C D 4. Fasadskylt (Med logotyp på en rad) Endast avsedd för placering på fasader utomhus. Förhållandet vapen/logotyp avviker från normen för att ge myndighetens namn bättre synlighet. Logotypen är förstorad till 137%. 5. Fasadskylt (Med logotyp på två rader) Endast avsedd för placering på fasader utomhus. Förhållandet vapen/logotyp avviker från normen för att ge myndighetens namn bättre synlighet. Logotypen är förstorad till 113%. 30

17 Tillämpningar PR- och presentartiklar Generella regler På vissa PR- och presentartiklar är det tillåtet att, tillsammans med Polisvapnet foga in ett kort budskap (se exempel på de följande två sidorna). I vissa sammanhang och på vissa artiklar är det också tillåtet att, tillsammans med Polisvapnet, använda en projekt- eller verksamhetssymbol (fortsättningsvis kallad symbol). Exemplen på denna och följande två sidor kan tjäna som exempel. Kombinationer Symbolen får inte konkurrera med, ersätta eller helt eller delvis dölja Polisvapnet eller placeras så att symbolen och Polisvapnet bildar en enhet (1). Polisvapnet + logotyp och symbolen skall placeras väl åtskilda (2). Format Symbolen får inte vara större än Polisvapnet. En tumregel är, att symbolens höjdmått bör vara högst 70% av Polisvapnets höjdmått (3). Återgivning Vid återgivning mot mörk bakgrund skall Polisvapnet + logotyp och symbolen alltid vara inverterade, dvs. återges med vit färg. Polisvapnen typ 3 skall användas (4). Se vidare avsnittet Myndighetsmärket, sid 10 och 11. Projekt-/verksamhetssymbol För att markera en annan symbol än Polisvapnet, t.ex. projekt- eller verksamhetssymbol eller länsvapen, används nedanstående symbol i de följande exemplen % 100% 4 31

18 Tillämpningar PR- och presentartiklar Myndighetsmärke Typ 2 Projekt-/verksamhetssymbol Myndighetsmärke Typ 3 Helvetica Condenced fet kursiv Myndighetsmärke Typ 3 Helvetica Regular Helvetica fet Myndighetsmärke Typ 2 Helvetica Black När man vill rikta ett budskap till utvalda målgrupper är pennor, nyckelbrickor och reflexer lämpliga PRartiklar. Tänk på att budskapet bör vara kort. Ju färre tecken desto större stilgrad. I små stilgrader bör teckensnitten Helvetica, Arial eller Frutiger väljas. Texter i teckensnittet Times eller Times New Roman kan bli svårlästa. Texten på pennor bör placeras som illustrationen visar dvs. den ska läsas när klipsen är uppåt. På reflexer ska man vara försiktig med dekoren så att funktionen inte försämras. Inte för mycket och för stor text och rimliga proportioner på Polisvapnet. Frutiger Bold Myndighetsmärke Typ 2 Frutiger Black 32

19 Tillämpningar PR- och presentartiklar Kaffemuggar är omtyckta PR-artiklar och bärare med stort uppmärksamhetsvärde. Budskapet exponeras frekvent och under lång tid. Verksamhetssymbolen och myndighetssymbolen typ 2 är placerad på muggens fram- resp. baksida. Teckensnittet är Frutiger Bold Myndighetsmärke Typ 2 På manchettknappar och slipsnål bör endast Polisvapnet användas. Ett paraply är också en uppskattad gåva. Tänk på att budskapet måste vara koncentrerat för exponeringstiden är kort. Det är inte nödvändigt att fylla varje sektor med information eller att ha samma information runt om. På en bag, väska eller ryggsäck bör dekoren vara enkel logotyp plus en kort text. På ljus bakgrund kan Polisvapnet typ 2 eller 3 användas. På mörk bakgrund ska typ 3 användas. Teckensnittet är Frutiger Bold. Myndighetsmärke Typ 3 Frutiger Bold Myndighetsmärke Typ 3 Myndighetsmärke Typ 2 Frutiger Bold Frutiger Bold 33

20 Digital publicering polisen.se Intrapolis DEN GRAFISKA PROFILEN är en del av Polisens externa och interna kommunikation. Polisens webbplatser och intranätplatser (polisen.se, Intrapolis, Metodstöd och Personalorganisationer) ska därför följa den av RPS fastställda grafiska profilen. Nedanstående krav ska dels stärka Polisens profil och dels bidra till god användbarhet. De mallar som finns för webbplatserna uppfyller dessa krav. Myndighetsmärket Polisens myndighetsmärke (vapen + logotypen Polisen) finns med på alla sidor på (1) samt Polisens myndighetsportaler (2) och är placerat uppe i vänstra hörnet. På myndighetsportalernas sidor är logotypen Polisen följd av kortnamn på aktuell myndighet. Polisvapnet + logotypen IntraPolis följd av kortnamn på aktuell myndighet finns med på alla sidor på IntraPolis (3) och är placerad uppe i vänstra hörnet. 1 Sidhuvud till Polisens webb-portal. 2 Sidhuvud till myndighetsportal. 3 Sidhuvud till IntraPolis

21 Digital publicering polisen.se Intrapolis Färger Polisblått är Polisens profilfärg enligt den grafiska profilen. För se används polisblått plus ett antal andra färger. Färgerna med färgkoder: Färgkod Färg används i mall/sida #DFEFFF ljusblå #F2F9FF mycket ljusblå #0033CC polisblå #FFCC00 polisgul #6699FF mellanblå # mörkgrå # lila #CC0033 röd #0000FF blå IntraPolis har en egen grafisk profil med färger som avviker från den externa webbplatsen polisen.se. Färgerna med färgkoder: Färgkod Färg används i mall/sida #F4FAFF mycket ljusblå IP #99CCFF ljusblå IP # mörkgrå IP #EAEAEA ljusgrå IP #0033CC polisblå # röd IP #6600CC lila IP #0000FF blå IP #6699FF mellanblå #C0C0C0 grå IP Teckensnitt och radlängd För bildskärm rekommenderas linjära teckensnitt för bästa läsbarhet. Teckensnittet Verdana används i första hand vid digital publicering. Teckensnittet är utformat för att ge maximal läsbarhet på bildskärm. Som sekundärt teckensnitt används Arial/Helvetica. Lämplig radlängd för löpande text (brödtext) innebär tecken per rad. Rekommenderad storlek på teckensnitt, textstorlek och radlängd regleras av de i Publiceringsverktyget framtagna mallarna: Rubrikernas storlek motsvarar 9 och 12 punkter. Storlek i brödtext motsvarar 9 punkter. Storlek i menyer motsvarar 9 punkter. 35

22 Liten grafisk ordlista Bestruket papper Papper som belagts med ett ytskikt för att ge det bättre tryckegenskaper. Man kan välja mellan bestruket glättat eller matt. Bestruket matt har en skriv- och läsvänlig yta utan störande reflexer. Brödtext En längre, löpande text. Det var brödtexten som förr gav sättaren pengar till dagligt bröd. Lönen baserades på antal satta rader och brödtexten gick fort att sätta. Digital publicering Information som visas på bildskärm t.ex. Intra- Polis eller Flerfärg har två betydelser: 1. Tryckning med t.ex. de tre fastställda dekorfärgerna PMS 300C, PMS 116C och PMS 186C samt svart. 2. Tryckning med de fyra grundkulörerna Cyanblått, Magentarött, Yellow=gult, Keycolor=svart (CMYK). Se vidare under rubriken PMS, Ec, RGB, NCS Gemener Alfabetets små bokstäver. Stora bokstäver kallas versaler. Grad och kägel Grad anger storleken för en bokstav och kägel radavståndet. Måttenheten är punkt (p). 1 p är ca. 0,375 mm. Grad och kägel skrivs på följande sätt: 10/11 p dvs. 10 p grad på 11 p kägel. Inverterad Omvänd eller omkastad. Vid inverterad återgivning mot bakgrund av en täckande färg yta ska polisvapen och logotype alltid vara vita eller ha tryckunderlagets färg. Obestruket papper Papper utan pålagt ytskikt, t.ex. kopieringspapper. Det ger inte samma goda tryckresultat som bestruket papper. Kulörta färger blir gärna matta och uttunnade. Outline Ett bokstavstecken som endast består av en kontur. PMS, Ec, RGB, NCS För att definiera en färg anges i grafisk profil fyra färgskalor; PMS, Ec, RGB och NCS. I trycksakssammanhang använder man huvudsakligen PMS- och Ec-skalorna. PMS (PANTONE MATCHING SYSTEM) När färdigblandade färger (s.k. dekorfärger) ska användas i en trycksak tillämpas PMS-skalan. Kulören anges med färgnamn och/eller nummer och PMS som prefix, t.ex. PMS 300C, PMS Process Cyan C, PMS 186C. PMS färgprover finns upptryckta på såväl bestruket som obestruket papper där C (coated = bestruket) eller U (un coated = obestruket) efter färgbeteckningen anger papperssorten, t.ex. PMS 300C, PMS 300U. Ec (EUROCOLOR / EUROPASKA- LAN) Ett subtraktivt kulörsystem. Vid fyrfärgs tryck tillämpas Ec-skalan. En specifik kulör anges som ett blandningsförhållande mellan de fyra färgerna gult, magenta(rött), cyan(blått) och svart. De fyra siffrorna visar resp. färgs procentsats i tiotal och X står för 100%. Siffergruppen har prefixet Ec, t.ex. Ec 05X0, dvs. 0% gult, 50% magenta, 100% cyan och 0% svart. RGB (RÖD-GRÖN-BLÅ) Ett additivt kulörsystem som används i bildskärmar. Det kulörsystem som används i webbsammanhang. NCS (NATURAL COLOR SYSTEM) För att exakt kunna definiera en färg tillämpas NCS-skalan. Den används främst av arkitekter, inredare, designers och målerifackfolk. Systemet är utarbetat av SIS Standardiseringsgrupp (se vidare Svensk standard SS ). Teckensnitt eller stilsort. Times, som den här texten är satt med, är ett teckensnitt. Teckensnitt finns i rak eller kursiv variant. De finns också i olika vikter, t.ex: mager (light), normal (book eller regular), rak normal (roman), kursiv normal (italic), halvfet (semibold eller medium), fet (bold), black eller extra fet (black). Versaler Alfabetets stora bokstäver. Små bokstäver kallas gemener. Versalgemen Ett ord eller mening som består av både versaler och gemena. Som regel är begynnelsebokstaven versal och övriga tecken gemena. Versalhöjd Höjden på en versal bokstav. 36

23 Box / Stockholm / ISBN
