1 Februari 2008 Volleyboll Beachvolleyboll måttuppgifter för fritidsanläggningar

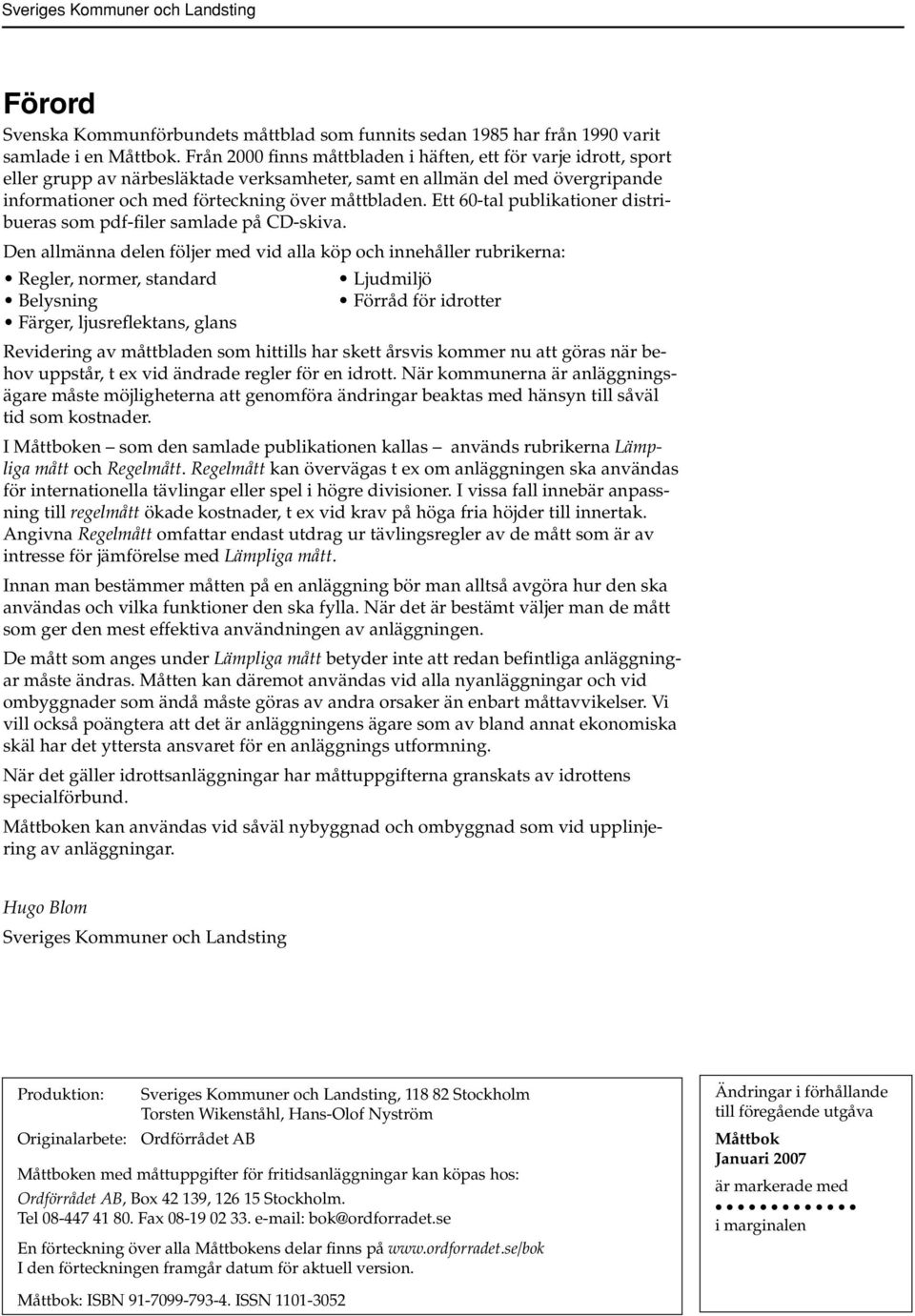

2 Sveriges Kommuner och Landsting Förord Svenska Kommunförbundets måttblad som funnits sedan 1985 har från 1990 varit samlade i en Måttbok. Från 2000 finns måttbladen i häften, ett för varje idrott, sport eller grupp av närbesläktade verksamheter, samt en allmän del med övergripande informationer och med förteckning över måttbladen. Ett 60-tal publikationer distribueras som pdf-filer samlade på CD-skiva. Den allmänna delen följer med vid alla köp och innehåller rubrikerna: Regler, normer, standard Belysning Färger, ljusreflektans, glans Ljudmiljö Förråd för idrotter Revidering av måttbladen som hittills har skett årsvis kommer nu att göras när behov uppstår, t ex vid ändrade regler för en idrott. När kommunerna är anläggningsägare måste möjligheterna att genomföra ändringar beaktas med hänsyn till såväl tid som kostnader. I Måttboken som den samlade publikationen kallas används rubrikerna Lämpliga mått och Regelmått. Regelmått kan övervägas t ex om anläggningen ska användas för internationella tävlingar eller spel i högre divisioner. I vissa fall innebär anpassning till regelmått ökade kostnader, t ex vid krav på höga fria höjder till innertak. Angivna Regelmått omfattar endast utdrag ur tävlingsregler av de mått som är av intresse för jämförelse med Lämpliga mått. Innan man bestämmer måtten på en anläggning bör man alltså avgöra hur den ska användas och vilka funktioner den ska fylla. När det är bestämt väljer man de mått som ger den mest effektiva användningen av anläggningen. De mått som anges under Lämpliga mått betyder inte att redan befintliga anläggningar måste ändras. Måtten kan däremot användas vid alla nyanläggningar och vid ombyggnader som ändå måste göras av andra orsaker än enbart måttavvikelser. Vi vill också poängtera att det är anläggningens ägare som av bland annat ekonomiska skäl har det yttersta ansvaret för en anläggnings utformning. När det gäller idrottsanläggningar har måttuppgifterna granskats av idrottens specialförbund. Måttboken kan användas vid såväl nybyggnad och ombyggnad som vid upplinjering av anläggningar. Hugo Blom Sveriges Kommuner och Landsting Produktion: Originalarbete: Sveriges Kommuner och Landsting, Stockholm Torsten Wikenståhl, Hans-Olof Nyström Ordförrådet AB Måttboken med måttuppgifter för fritidsanläggningar kan köpas hos: Ordförrådet AB, Box , Stockholm. Tel Fax bok@ordforradet.se En förteckning över alla Måttbokens delar finns på I den förteckningen framgår datum för aktuell version. Ändringar i förhållande till föregående utgåva Måttbok Januari 2007 är markerade med i marginalen Måttbok: ISBN ISSN

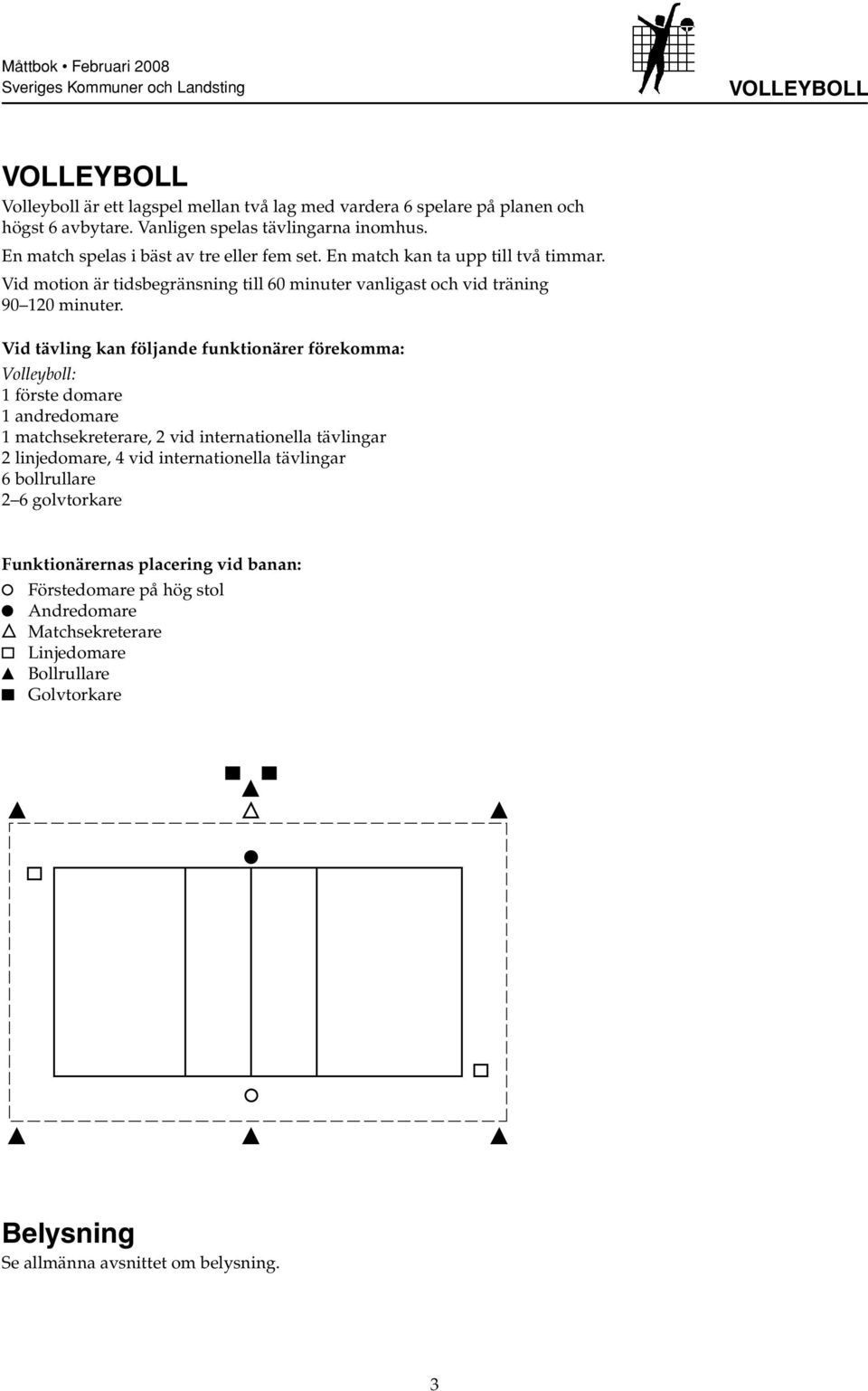

3 Måttbok Februari 2008 Sveriges Kommuner och Landsting volleyboll Volleyboll Volleyboll är ett lagspel mellan två lag med vardera 6 spelare på planen och högst 6 avbytare. Vanligen spelas tävlingarna inomhus. En match spelas i bäst av tre eller fem set. En match kan ta upp till två timmar. Vid motion är tidsbegränsning till 60 minuter vanligast och vid träning minuter. Vid tävling kan följande funktionärer förekomma: Volleyboll: 1 förste domare 1 andredomare 1 matchsekreterare, 2 vid internationella tävlingar 2 linjedomare, 4 vid internationella tävlingar 6 bollrullare 2 6 golvtorkare Funktionärernas placering vid banan: Förstedomare på hög stol Andredomare Matchsekreterare Linjedomare Bollrullare Golvtorkare Belysning Se allmänna avsnittet om belysning.

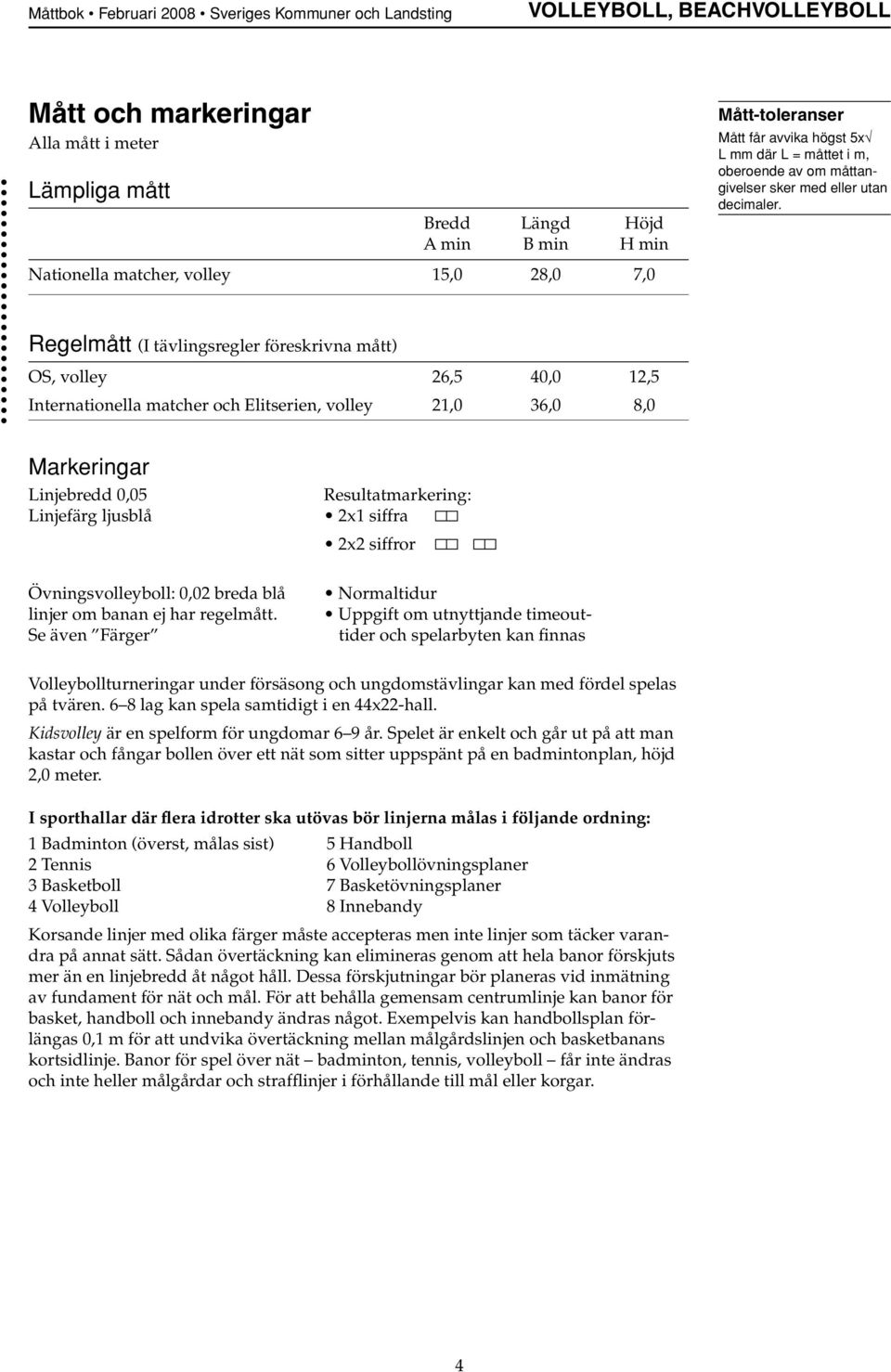

4 Måttbok Februari 2008 Sveriges Kommuner och Landsting volleyboll, beachvolleyboll Mått och markeringar Alla mått i meter Lämpliga mått Bredd Längd Höjd A min B min H min Nationella matcher, volley 15,0 28,0 7,0 Mått-toleranser Mått får avvika högst 5x L mm där L = måttet i m, oberoende av om måttangivelser sker med eller utan decimaler. Regelmått (I tävlingsregler föreskrivna mått) OS, volley 26,5 40,0 12,5 Internationella matcher och Elitserien, volley 21,0 36,0 8,0 Markeringar Linjebredd 0,05 Linjefärg ljusblå Övningsvolleyboll: 0,02 breda blå linjer om banan ej har regelmått. Se även Färger Resultatmarkering: 2x1 siffra 2x2 siffror Normaltidur Uppgift om utnyttjande timeouttider och spelarbyten kan finnas Volleybollturneringar under försäsong och ungdomstävlingar kan med fördel spelas på tvären. 6 8 lag kan spela samtidigt i en 44x22-hall. Kidsvolley är en spelform för ungdomar 6 9 år. Spelet är enkelt och går ut på att man kastar och fångar bollen över ett nät som sitter uppspänt på en badmintonplan, höjd 2,0 meter. I sporthallar där flera idrotter ska utövas bör linjerna målas i följande ordning: 1 Badminton (överst, målas sist) 5 Handboll 2 Tennis 6 Volleybollövningsplaner 3 Basketboll 7 Basketövningsplaner 4 Volleyboll 8 Innebandy Korsande linjer med olika färger måste accepteras men inte linjer som täcker varandra på annat sätt. Sådan övertäckning kan elimineras genom att hela banor förskjuts mer än en linjebredd åt något håll. Dessa förskjutningar bör planeras vid inmätning av fundament för nät och mål. För att behålla gemensam centrumlinje kan banor för basket, handboll och innebandy ändras något. Exempelvis kan handbollsplan förlängas 0,1 m för att undvika övertäckning mellan målgårdslinjen och basketbanans kortsidlinje. Banor för spel över nät badminton, tennis, volleyboll får inte ändras och inte heller målgårdar och strafflinjer i förhållande till mål eller korgar.

5 0 B Måttbok Februari 2008 Sveriges Kommuner och Landsting volleyboll Detaljmått Serveområde A 9,0 Diagonal 20,13 Sidlinje Anfallslinje 6,00 Friområde Mittlinje nät Nätstolpe, se detalj sid 6 Anfallsområde 5 st långa streck med mellanrum med början från sidolinjen Hinder eller annan bana 0,75-1,0* 1,75 3,00 18,0 *På äldre anläggningar 0,50-1,00 3-meterslinje, se detalj sid 6 Coachlinje på samma sida som spelarbåsen Försvarsområde Baslinje Nätets mått 9,5x1,0 Nätets höjd över golv på mitten: Herrar: seniorer och juniorer 2,43 Damer: seniorer och juniorer 2,24 Pojkar år 2,35 Flickor år 2,18 Pojkar år 2,24 Flickor år 2,10 Pojkar och flickor 14 år 2,00 Nätets höjd över sidlinjerna max 0,02 högre än på mitten. Minsta innerprofil B A Måttpilsförklaring Avstånd avser ytterkant H H Avstånd avser innerkant Längdsektion Tvärsektion Avstånd avser centrum 5

6 Måttbok Februari 2008 Sveriges Kommuner och Landsting volleyboll Antenn 1,8 rödvitstreckad 0,1 med rött i toppen 0,8 Vitt band 0,07 Vitt band 0,05 som ficka för antenn 1,0 Detalj av nät med stolpe och antenn Nätstolpe Vitt band 0,05 + Golv Sidlinje 9,0 Detalj av nät med stolpe och antenn Detalj av 3-meterslinje 3-meterslinje 1,75 Färger Färger anges här enligt SIS färgatlas baserad på NCS-systemet (Natural Colour System). Väggarnas och golvens färger bör utgöra en lugn bakgrund till spelare och bollar och bör därför inte ha kontrasterande ytor som t ex ribbstolar eller reklamtexter med avvikande färg. Om andra golvlinjer än vita ska förekomma bör golvet inte ha alltför starka kulörer eftersom kontrast mot de mer mättade linjefärgerna behövs för att de lätt ska kunna uppfattas. Exempel: 3050 Y30 R = svarthet 30, kulörhet 50, 30% rött i gulröd kulör Lämpliga färger: Golv Väggar Linjer Linjer Tävling, ljusblå Övning, blå Svarthet Kulörhet < 40 < Kulörton Valfri Valfri R90B B10G R90B B10G Ljusreflektans > 40%, < 40%, helst > 50% helst 30% Glans < 20 6

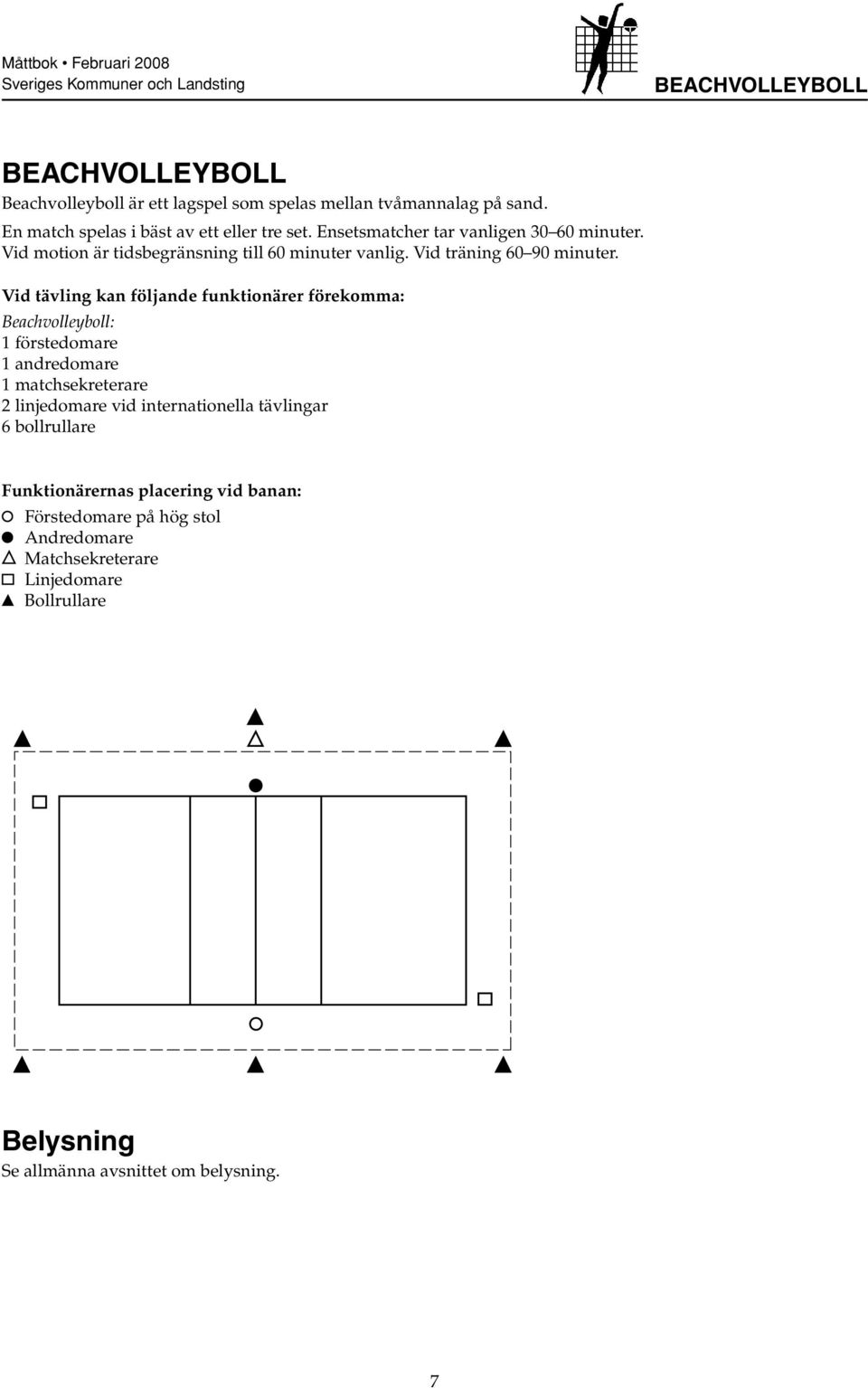

7 Måttbok Februari 2008 Sveriges Kommuner och Landsting beachvolleyboll beachvolleyboll Beachvolleyboll är ett lagspel som spelas mellan tvåmannalag på sand. En match spelas i bäst av ett eller tre set. Ensetsmatcher tar vanligen minuter. Vid motion är tidsbegränsning till 60 minuter vanlig. Vid träning minuter. Vid tävling kan följande funktionärer förekomma: Beachvolleyboll: 1 förstedomare 1 andredomare 1 matchsekreterare 2 linjedomare vid internationella tävlingar 6 bollrullare Funktionärernas placering vid banan: Förstedomare på hög stol Andredomare Matchsekreterare Linjedomare Bollrullare Belysning Se allmänna avsnittet om belysning. 7

8 Måttbok Februari 2008 Sveriges Kommuner och Landsting beachvolleyboll Mått och markeringar Alla mått i meter Lämpliga mått Bredd Längd Höjd A min B min H min Beachvolley 14,0 22,0 7,0 Mått-toleranser Mått får avvika högst 5x L mm där L = måttet i m, oberoende av om måttangivelser sker med eller utan decimaler. Regelmått (I tävlingsregler föreskrivna mått) Beachvolley 14,0 22,0 7,0 OS, beachvolley 18,0 26,0 Markeringar Marinblå textil- eller nylonband 0,05 0,08 Resultatmarkering: 2x1 siffra 2x2 siffror Normaltidur Uppgift om utnyttjande timeouttider och spelarbyten kan finnas 8

9 B Måttbok Februari 2008 Sveriges Kommuner och Landsting beachvolleyboll Banans orientering bestäms av förhärskande vindriktningar och väderstreck med hänsyn till bländning av sol. Banans orientering bestäms av förhärskande vindriktningar och väderstreck med hänsyn till bländning av sol. Rekomenderat väderstreck N A 8,0 Diagonal 17,89 20 Rekommenderat väderstreck Serveområde Sidlinje Friområde Nät Nätstolpe 16,0 1,0 Hinder eller annan bana Försvarsområde Baslinje Alla mått i m Nätets längd 9,0 Nätets höjdmått 1,0 Nätets höjd mått över 9,0x1,0 mark på mitten: Herrar: seniorer och juniorer 2,43 Nätets höjd på mitten: Damer: seniorer och juniorer 2,24 Herrar: seniorer och juniorer 2,43 Damer: seniorer och juniorer 2,24 Pojkar år 2,35 Flickor år 2,18 Linjer: Marinblå textil- eller nylonband 0,05 0,08 Pojkar år 2,24 Flickor år 2,10 Pojkar och flickor 14 år 2,00 Linjer: Marinblå textil- eller nylonband 0,05 0,08 Sand på spel- och friområde: Kornstorlek 0 2, gärna tvättad eller typ sjösand. Djup 0,4, ovanpå dränerande underlag som är täckt med fiberduk. Sand på spel- och friområde: Kornstorlek 0 2, gärna tvättad eller typ sjösand Djup 0,4, ovanpå dränerande underlag som är täckt med fiberduk 9
