1

2 ANVÄNDNING. Allmän information. Andra gällande dokument. Säkerhetsanvisningar. Andra symboler i den här dokumentationen.4 Måttenheter. Säkerhet 4. Avsedd användning 4. Säkerhetsanvisningar 4. CE-märkning 4. Beskrivning av aggregatet 4. Driftsegenskaper 4. Arbetssätt 4 4. Inställningar 5 5. Underhåll och rengöring 5 6. Åtgärda problem 5 6. Andra problem 5. Återställa säkerhetstemperaturbegränsare 7 4. Tekniska data 8 4. Elkopplingsschema WPL 0 ACS (trefas) 8 4. Elkopplingsschema WPL 0 ACS (enfas) 0 4. Effektdiagram uppvärmning WPL 0 AC 4.4 Effektdiagram kylning WPL 0 AC 4.5 Effektdiagram uppvärmning WPL 0 ACS Effektdiagram kylning WPL 0 ACS Datatabell Mått 7 5. Driftsättningsprotokoll 8 INSTALLATION 6 7. Säkerhet 6 7. Allmänna säkerhetsanvisningar 6 7. Föreskrifter, normer och bestämmelser 6 8. Beskrivning av aggregatet 6 8. Leveransomfattning 6 8. Tillbehör 6 9. Förberedelser 6 9. Bulleremission 6 9. Förberedelse av installationsplats 6 9. Transport Uppställning Värmepumpcentral WPM II Bufferttank Förberedelse för elinstallation 8 0. Montering 9 0. Uppställning 9 0. Anslutning av tappvarmvatten 0 0. Anslutning av fram- och returledning Syrediffusion Påfyllning av värmeanläggningen Minimivolymflöde Kondensatdränering 0.8 Extern. Värmegenerator 0.9 Elektrisk anslutning. Idrifttagande 4. Kontroller före idrifttagningen 4. Första idrifttagning 6. Användning och drift 6.4 Urdrifttagande 6. Underhåll 6. Avhjälpning av fel 7. Lysdioder (LED) 7. Återställningsknapp 7

3 . Allmän information Kapitlet Användning är avsett för användaren av värmepumpen och installatören. Kapitlet Installation är avsett för installatören. Anvisning Läs igenom bruksanvisningen ordentligt före användning och förvara den på en säker plats för framtida bruk. Lämna vid behov bruksanvisningen vidare till efterföljande användare.. Andra symboler i den här dokumentationen Anvisning Anvisningar begränsas av horisontella linjer ovanför och under texten. Allmänna anvisningar markeras med symbolen bredvid. Läs igenom anvisningarna noggrant. Avfallshantering Aggregat får inte täckas över SVENSKA. Andra gällande dokument Anvisning Läs och beakta de bruks- och installationsanvisningar som följer med delarna till anläggningen.. Säkerhetsanvisningar Denna symbol visar att användaren måste vidta åtgärder. Dessa åtgärder beskrivs steg för steg..4 Måttenheter Anvisning Om inget annat anges, är alla mått i millimeter... Vad betyder säkerhetsanvisningarna SIGNALORD för typ av fara Här anges möjliga konsekvenser om säkerhetsanvisningarna inte beaktas. Här anges åtgärder som ska vidtas för att undvika faran... Symboler, typ av fara! Skada Elstöt.. Signalord FARA VARNING OBSERVERA Om dessa anvisningar inte följs leder det till svåra skador eller dödsfall. Om dessa anvisningar inte följs kan det leda till svåra skador eller dödsfall. Om dessa anvisningar inte följs kan det leda till medelsvåra eller lätta skador.

4 . Säkerhet. Avsedd användning Aggregatet är konstruerat för: - Uppvärmning av rumsutrymmen. - Kylning av rumsutrymmen. - Uppvärmning av hushållsvatten Beakta de gränsvärden som anges i kapitlet Tekniska data. Aggregatet är avsett för användning i hemmet och är säker att användas även av personer som ännu inte är väl förtrogna med dess funktion. Apparaten kan även användas i till exempel småföretag, under förutsättning att den används på samma sätt som i hemmet. Annan användning av värmepumpen räknas som icke avsedd. För att kunna använda apparaten till avsett syfte ska du beakta denna bruksanvisning samt anvisningarna för apparatens tillbehör. Om värmepumpen ändras eller konstrueras om, upphör alla garantier att gälla.. Säkerhetsanvisningar Beakta följande säkerhetsanvisningar och instruktioner. - Elsystem och värmekrets får endast installeras av installatör eller av tekniker från vår kundtjänst. - Den behöriga installatören ansvarar för att följa gällande bestämmelser för idrifttagning och installation. - Använd värmepumpen endast när den är fullständigt installerad med alla säkerhetsanordningar på plats. - Skydda apparaten mot damm och smuts under installationsarbetena.! FARA personskada Om barn eller personer med fysisk eller psykisk funktionsnedsättning använder värmepumpen, måste du säkerställa att det sker under uppsikt och efter anvisning av en person som kan garantera säkerheten. Håll barn under uppsikt för att säkerställa att de inte leker med värmepumpen!. CE-märkning CE-märkningen bekräftar att värmepumpen uppfyller alla grundläggande krav: - Direktivet om elektromagnetisk kompatibilitet - Lågspänningsdirektivet. Beskrivning av aggregatet. Driftsegenskaper Aggregatet är en värmepump som fungerar som luft-vattenvärmepump. Värme utvinns från utomhusluften på en låg temperaturnivå och avges sedan på en högre temperaturnivå till uppvärmningsvattnet. Uppvärmningsvattnet kan värmas till en framledningstemperatur på upp till 60 C. Vid kyldrift fungerar kylkretsen omvänt. Aggregatet omfattar även elektrisk nöd-/extravärme (DHC). I monovalent drift aktiveras elektrisk nöd-/extravärme när bivalenspunkten underskrids, detta för att garantera såväl uppvärmning som beredning av varmvatten med hög temperatur. I monoenergetisk drift aktiveras i sådana fall elektrisk nöd-/extravärme som tillsatsvärme. Aggregatet kan användas på flera sätt: - Lämplig för golvvärme och radiatorvärme. - Bör i första hand användas för lågtemperaturuppvärmning. - Upptar värme från uteluft även vid temperaturer på -0 C utomhus. - Korrosionsskyddade skyddsplåtar av varmförzinkad stålplåt som dessutom är brännlackerade. - Innehåller alla komponenter och säkerhetsanordningar som som är nödvändiga vid drift. - Innehåller obrännbart säkerhetsköldmedium. - Lämplig för kylning genom upptagning av värme från värmesystemet. Anvisning För central reglering av värmeanläggningen används värmepumpcentralen WPM II.. Arbetssätt Med värmeväxlaren på luftsidan (förångaren) tas värme från uteluften. Det förångade köldmediet komprimeras med en kompressor. Till detta behövs elektrisk energi. Köldmediet är nu på en högre temperaturnivå. Ytterligare en värmeväxlare (kondensor) avger värme till värmekretsen. Då reduceras köldmediet åter och processen börjar om från början. Vid kyldrift blir kondensorn förångare och förångaren kondensor. Kretsloppet reverseras. På det sättet är det möjligt att avge värme från rumsluften till utomhusluften. Vid lufttemperaturer under cirka +7 C fälls luftfuktigheten ut som rimfrost på förångarens lameller. Denna rimfrostbildning avfrostas automatiskt. Det vatten som bildas, fångas upp i droppkärlet och leds bort genom en slang.

5 Vid avfrostning stängs fläkten av och värmepumpkretsen reverseras. Den värme som krävs för avfrostningen hämtas från bufferttanken. Vid drift utan bufferttank måste de villkor uppfyllas som beskrivs i kapitlet Installation utan bufferttank. Annars riskerar radiatorvattnet att frysa vid ogynnsamma omständigheter. 6. Åtgärda problem Inget varmvatten/värmesystemet värmer inte Säkringen är defekt. Kontrollera säkringarna i husinstallationen. Vatten ansamlas under aggregatet. Kondensatavloppet kan täppas till. Tillkalla en tekniker för att rensa kondensatavloppet. SVENSKA När avfrostningen är klar återgår värmepumpen automatiskt till värmedrift. Vid bivalent drift kan värmepumpen genomströmmas av returvatten från tillsatsvärmekällan. Notera att vattentemperaturen i returledningen inte får vara högre än 60 C. 6. Andra problem Om du inte kan åtgärda orsaken, kontakta behörig installatör. För att få bättre och snabbare hjälp uppger du numret på typskylten. Den sitter upptill på framsidan på vänster eller höger sida. Exempel på typskylt 4. Inställningar Manövrering sker med värmepumpcentralen (WPM II). Beakta bruks- och installationsanvisningarna till värmepumpcentralen. 5. Underhåll och rengöring Underhållsarbeten som till exempel kontroll av den elektriska säkerheten får endast genomföras av behörig installatör. Montageanweisung beachten! Dichtheit geprüft! Nummer på typskylten Made in Germany *xxxxxxxxxxxxxxxxxx* 6_0_0_570 Använd en fuktig trasa vid rengöring av plast- och plåtdelar. Använd inga repande eller frätande rengöringsmedel! Kontrollera kondensatdräneringen varje månad (okulär kontroll). Avlägsna omedelbart smuts och igensättningar (se kapitlet Uppställning ). Se till att luftutlopp och luftinlopp är snö- och lövfria. Vi rekommenderar att man låter en tekniker inspektera anläggningen en gång om året (för etablering av är-status) och eventuellt utföra underhåll (skapande av börstatus).

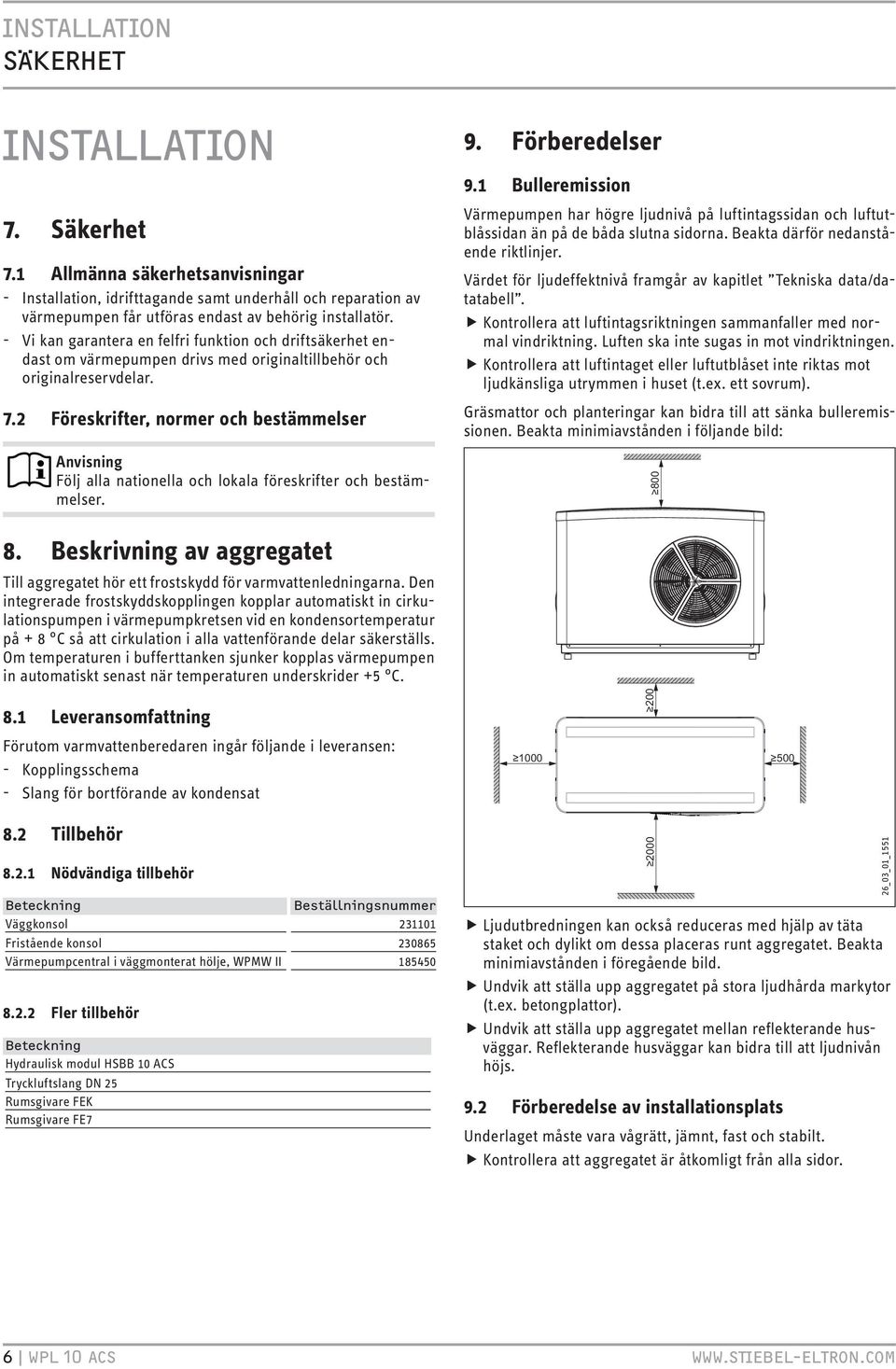

6 7. Säkerhet 7. Allmänna säkerhetsanvisningar - Installation, idrifttagande samt underhåll och reparation av värmepumpen får utföras endast av behörig installatör. - Vi kan garantera en felfri funktion och driftsäkerhet endast om värmepumpen drivs med originaltillbehör och originalreservdelar. 7. Föreskrifter, normer och bestämmelser Anvisning Följ alla nationella och lokala föreskrifter och bestämmelser. 9. Förberedelser 9. Bulleremission Värmepumpen har högre ljudnivå på luftintagssidan och luftutblåssidan än på de båda slutna sidorna. Beakta därför nedanstående riktlinjer. Värdet för ljudeffektnivå framgår av kapitlet Tekniska data/datatabell. Kontrollera att luftintagsriktningen sammanfaller med normal vindriktning. Luften ska inte sugas in mot vindriktningen. Kontrollera att luftintaget eller luftutblåset inte riktas mot ljudkänsliga utrymmen i huset (t.ex. ett sovrum). Gräsmattor och planteringar kan bidra till att sänka bulleremissionen. Beakta minimiavstånden i följande bild: 8. Beskrivning av aggregatet Till aggregatet hör ett frostskydd för varmvattenledningarna. Den integrerade frostskyddskopplingen kopplar automatiskt in cirkulationspumpen i värmepumpkretsen vid en kondensortemperatur på + 8 C så att cirkulation i alla vattenförande delar säkerställs. Om temperaturen i bufferttanken sjunker kopplas värmepumpen in automatiskt senast när temperaturen underskrider +5 C. 8. Leveransomfattning Förutom varmvattenberedaren ingår följande i leveransen: - Kopplingsschema - Slang för bortförande av kondensat 8. Tillbehör 8.. Nödvändiga tillbehör Väggkonsol 0 Fristående konsol 0865 Värmepumpcentral i väggmonterat hölje, WPMW II Fler tillbehör Hydraulisk modul HSBB 0 ACS Tryckluftslang DN 5 Rumsgivare FEK Rumsgivare FE7 Ljudutbredningen kan också reduceras med hjälp av täta staket och dylikt om dessa placeras runt aggregatet. Beakta minimiavstånden i föregående bild. Undvik att ställa upp aggregatet på stora ljudhårda markytor (t.ex. betongplattor). Undvik att ställa upp aggregatet mellan reflekterande husväggar. Reflekterande husväggar kan bidra till att ljudnivån höjs. 9. Förberedelse av installationsplats Underlaget måste vara vågrätt, jämnt, fast och stabilt. Kontrollera att aggregatet är åtkomligt från alla sidor. 6_0_0_55

7 .CZ` << `.HC %MV V <Z V Exempel: Fristående konsol Transport SVENSKA 9. Skydda värmepumpen mot häftiga stötar under transporten. Om värmepumpen måste tippas under transporten, får det bara ske under en kort stund mot en av långsidorna. Ju längre apparaten tippas desto mer fördelar sig kylmediet i systemet. Vänta därför ca 0 minuter med att ta aggregatet i drift efter att det tippats. 9.4 Uppställning f Beakta kapitlet Bulleremission! f Beakta avståndsmåtten i följande illustration vid användning av väggkonsolen D $ 6_0_0_548 % & - Bärremmar för transport av grundaggregatet kan fästas på gråmarkerade ställen på den nedre stativramen. A Tjäldjup B 800 C 00 Värmekrets framledning Värmekrets returledning Installationsrör för försörjningsledning 4 Fundament 5 Fristående konsol 6 Singelbädd 7 Dräneringsrör 8 Kondensatslang f Beakta de statistiska gränserna för använd fristående konsol. Exempel: Väggkonsol f Använd enbart väderbeständiga elledningar. f Skydda fram och returledningarna mot frost med tillräcklig värmeisolering. Genomför värmeisoleringen i enlighet med gällande föreskrifter. f Skydda alla försörjningsledningar mot fukt, skador och UVstrålning genom att lägga dem i installationsrör. D _0_0_68_ f Beakta de statistiska gränserna för husväggen liksom för använd väggkonsol. Anvisning Beakta kapitlet Montering/kondensatavlopp vid installation av kondensatslangen. qqqīz`. <é <`VHCĪ HB qt< Ĝƃ Z Ō

8 9.5 Värmepumpcentral WPM II För drift av aggregatet måste värmepumpcentral WPM II användas. Den styr hela värmesystemet. 9.6 Bufferttank Vi rekommenderar att en bufferttank används för att garantera störningsfri drift. Bufferttanken (SBP) fungerar inte bara som hydraulisk frånkoppling av flödena i värmepump och radiatorkretsarna utan framför allt som energikälla vid avfrostning av förångaren. Läs mer i kapitlet Minimivolymflöde. Vid kyldrift är det absolut nödvändigt med bufferttanken SBP...cool liksom ångdiffusionstät isolering av ledningarna! 9.7 Förberedelse för elinstallation VARNING elstöt! Utför alla elektriska anslutnings- och installationsarbeten enligt nationella och lokala föreskrifter. VARNING elstöt! Anslutningen till elnätet kan göras endast som fast installation. Värmepumpens alla poler måste kunna kopplas bort från nätet med minst mm brytavstånd. De här kraven gäller även för kontaktorer, automatsäkringar, andra säkringar med mera. Den angivna spänningen måste överensstämma med nätspänningen. Beakta typskylten. De strömkretsarna (för aggregatet, elektrisk nöd-/extravärme och styrningen) ska ha separata säkringar. Man måste använda följande ledningstvärsnitt vid installation utifrån säkringen: Anslut L för värmepump och styrning till en och samma fas. C 5 A Värmepump (-fas),5 mm² vid friliggande dragning 4,0 mm² vid dragning i en vägg C 6 A värmepump,5 mm² (-fas) C 5 A elektrisk nöd-/ 6,0 mm² vid dragning i en vägg extravärme (DHC) 4,0 mm² vid dragning av en ledning med (-fas) flera ledare på en vägg eller i elinstallationsrör på en vägg. C 6 A elektrisk nöd-/,5 mm extravärme (DHC),5 mm² vid endast belastade ledare (-fas) och dragning på en vägg eller i elinstallationsrör på en vägg. C 6 A Styrning,5 mm² Elektriska data hittar du i kapitlet Tekniska data För bussledningen krävs en ledning J-Y (St) x x 0,8 mm².

9 0. Montering 0. Uppställning Ta hänsyn till luftutblåsriktningen vid uppställning av aggregatet. Placera grundaggregatet på det förberedda underlaget. SVENSKA 6_0_0_544 Ta av skyddet. 6_0_0_550 Ta bort transportsäkringen (gängstänger) på kompressorn. 6_0_0_759 ljudisolering Sätt till baka skyddet på aggregatet. Säkra skyddet med de fyra skruvarna.

10 0. Anslutning av tappvarmvatten Värmepumpsanläggningen måste installeras av en installatör enligt de installationsscheman som finns i planeringsunderlagen. Spola igenom ledningssystemet grundligt innan värmepumpen ansluts. Främmande föremål som metallfragment, rost, sand, tätningsmaterial o.dyl. reducerar värmepumpens driftsäkerhet och kan medföra blockering av värmepumpens kondensor. 0. Anslutning av fram- och returledning Radiatorframledning och ratdiatorreturledning måste isoleras ångdiffusionstätt. Vibrationsdämpare som är minst meter långa måste anslutas till anslutningsstosarna. Tack vare värmepumpens vibrationssnåla konstruktion och de tryckslangar som fungerar som vibrationsdämpare överförs praktiskt taget inget stomljud. Notera positionerna för radiatorframledning och radiatorreturledning i följande illustration: Vattnets totala hårdhet måste vara < dh (0,8 mmol/l jordalkalier). Om ovanstående krav inte uppfylls måste vattnet avhärdas. Använd inte helt avsaltat vatten eller regnvatten eftersom detta leder till förstärkt korrosion. Lämpliga aggregat för avhärdning, liksom för påfyllning och spolning av värmeanläggningar kan lånas av kundtjänst i vår fabrik eller köpas i en fackhandel. Även vår avhärdningsarmatur HZEA kan användas Avluftning av radiatoranläggningen Avlufta rörledningssystemet noggrant. Öppna även den avluftningsventil som sitter på radiatorframledningen inuti värmepumpen. 0.6 Minimivolymflöde Vid värmedrift utan bufferttank måste minsta volymström säkras enligt följande tabeller, och även avfrostningsenergin säkras. Alternativt sätter man in reglersystemet för ytvärmesystem easytron. Värmepump Minimivolymflöde WPL 0 AC/WPL 0 ACS 0,7 m³/h Ställ in bypassventilen korrekt. Värmekrets framledning Värmekrets returledning Anslut värmepumpen till radiatorkretsen. Se till att anslutningen är tät. 0.4 Syrediffusion Undvik öppna värmesystem eller stålrörsinstallationer i kombination med icke diffusionstäta golvvärmesystem med plaströr. 6_0_0_55 Pumpens pumphöjd Inställning av pumphöjd i bypassventilen* 6 m 4, m 7 m 5, m 8 m 6, m *avser i handeln förekommande Wilo- och Grundfoss-pumpar. Anvisning Beakta vid installation av värmemängdsmätaren att de flesta värmemängdsmätare lider av stora tryckförluster. Dessutom måste cirkulationspumpen ha större dimensioner. Vid ej diffusionstäta golvvärmesystem med plaströr eller vid öppna värmesystem kan korrosion uppträda på ståldetaljerna till följd av syrediffusion om värmeelement eller stålrör används. Korrosionsprodukterna, till exempel rostslam, kan avsättas i värmepumpens kondensor och ge ett mindre rörtvärsnitt, vilket kan medföra effektförluster i värmepumpen eller avstängning via högtrycksvakten. 0.5 Påfyllning av värmeanläggningen 0.5. Vattnets beskaffenhet För att förhindra skador till följd av stenbildning måste följande beaktas vid påfyllning av radiatorvatten i anläggningen:

11 0.7 Kondensatdränering För kondensatdränering finns det ett fabriksmonterat rör på droppkärlet Access till anslutningsbox SVENSKA 6_0_0_55 Kondensatavlopp Fäst en slang vid kondensatavloppet. Isolera slangen för att säkra frostskydd. Kontrollera att slangen inte har några brott. Lägg slangen med tillräckligt fall. Kontrollera att kondensatet kan rinna bort ordentligt när slangen är monterad. 0.8 Extern. Värmegenerator Vid bivalent drift måste värmepumpen alltid anslutas i tillsatsvärmens (t.ex. oljepanna) retur. 0.9 Elektrisk anslutning Anvisning Beakta bruks- och installationsanvisningarna till värmepumpcentralen WPM II. Endast behörig installatör får utföra anslutningsarbeten och arbetena måste utföras i enlighet med den här bruksanvisningen! Det måste finnas ett tillstånd från elleverantören för att få ansluta värmepumpen. Anslutningsplintarna finns i värmepumpens anslutningsbox. Beakta kapitlet Förberedelse för elinstallation. Använd sådana kablar som uppfyller kraven för anslutningen. För alla ledningar genom dragavlastningar. Lossa de fyra skruvarna på den övre skyddet till aggregatet. Ta av skyddet. Kabelgenomföringar För in elledningarna underifrån genom kabelgenomföringarna upp till anslutningsboxen. 6_0_0_544 6_0_0_55 6_0_0_55 Anslutningsbox

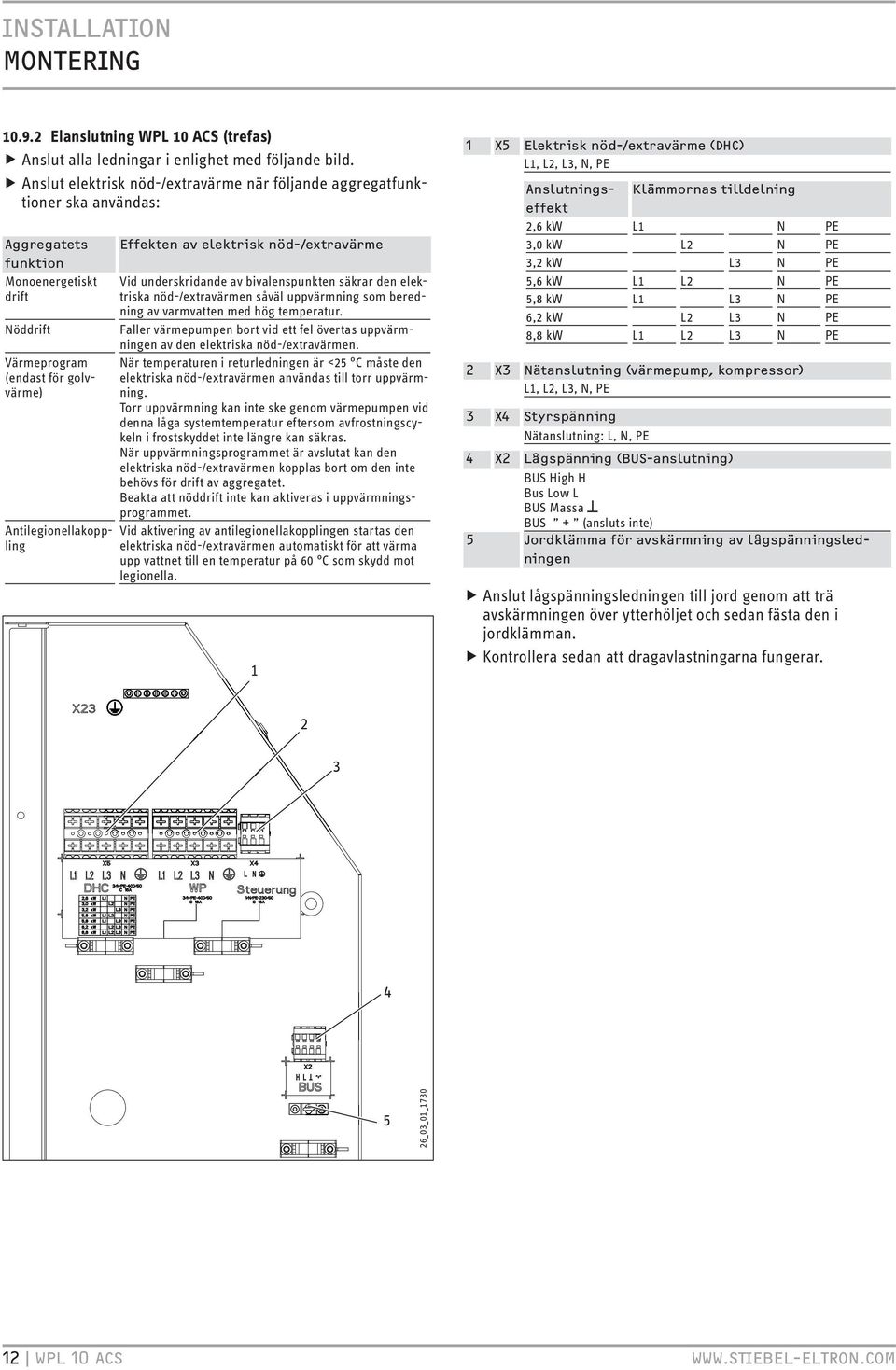

12 0.9. Elanslutning WPL 0 ACS (trefas) Anslut alla ledningar i enlighet med följande bild. Anslut elektrisk nöd-/extravärme när följande aggregatfunktioner ska användas: Monoenergetiskt drift Nöddrift Värmeprogram (endast för golvvärme) Vid underskridande av bivalenspunkten säkrar den elektriska nöd-/extravärmen såväl uppvärmning som beredning av varmvatten med hög temperatur. Faller värmepumpen bort vid ett fel övertas uppvärmningen av den elektriska nöd-/extravärmen. När temperaturen i returledningen är <5 C måste den elektriska nöd-/extravärmen användas till torr uppvärmning. Torr uppvärmning kan inte ske genom värmepumpen vid denna låga systemtemperatur eftersom avfrostningscykeln i frostskyddet inte längre kan säkras. När uppvärmningsprogrammet är avslutat kan den elektriska nöd-/extravärmen kopplas bort om den inte behövs för drift av aggregatet. Beakta att nöddrift inte kan aktiveras i uppvärmningsprogrammet. Antilegionellakoppling Vid aktivering av antilegionellakopplingen startas den elektriska nöd-/extravärmen automatiskt för att värma upp vattnet till en temperatur på 60 C som skydd mot legionella. L, L, L, N, PE,6 kw L N PE,0 kw L N PE, kw L N PE 5,6 kw L L N PE 5,8 kw L L N PE 6, kw L L N PE 8,8 kw L L L N PE L, L, L, N, PE Nätanslutning: L, N, PE BUS High H Bus Low L BUS Massa BUS + (ansluts inte) Anslut lågspänningsledningen till jord genom att trä avskärmningen över ytterhöljet och sedan fästa den i jordklämman. Kontrollera sedan att dragavlastningarna fungerar _0_0_70

13 0.9. Elanslutning WPL 0 ACS (enfas) Anslut alla ledningar i enlighet med följande bild. Anslut elektrisk nöd-/extravärme när följande aggregatfunktioner ska användas: Monoenergetiskt drift Nöddrift Värmeprogram (endast för golvvärme) Vid underskridande av bivalenspunkten säkrar den elektriska nöd-/extravärmen såväl uppvärmning som beredning av varmvatten med hög temperatur. Faller värmepumpen bort vid ett fel övertas uppvärmningen av den elektriska nöd-/extravärmen. När temperaturen i returledningen är <5 C måste den elektriska nöd-/extravärmen användas till torr uppvärmning. Torr uppvärmning kan inte ske genom värmepumpen vid denna låga systemtemperatur eftersom avfrostningscykeln i frostskyddet inte längre kan säkras. När uppvärmningsprogrammet är avslutat kan den elektriska nöd-/extravärmen kopplas bort om den inte behövs för drift av aggregatet. Beakta att nöddrift inte kan aktiveras i uppvärmningsprogrammet. Antilegionellakoppling Vid aktivering av antilegionellakopplingen startas den elektriska nöd-/extravärmen automatiskt för att värma upp vattnet till en temperatur på 60 C som skydd mot legionella. L, L, N, PE,0 kw L N PE, kw L N PE 6, kw L L N PE L, N, PE Nätanslutning: L, N, PE BUS High H Bus Low L BUS Massa BUS + (ansluts inte) Anslut lågspänningsledningen till jord genom att trä avskärmningen över ytterhöljet och sedan fästa den i jordklämman. Kontrollera sedan att dragavlastningarna fungerar Tillslut anslutningsboxen SVENSKA 4 6_0_0_ _0_0_59 ljudisolering Sätt till baka skyddet på aggregatet. Säkra skyddet med de fyra skruvarna. Cirkulationspumpen för värmeutnyttjandesidan ansluts till värmepumpcentralen enligt elschemat och gällande ritning.

14 . Idrifttagande För drift av aggregatet måste värmepumpcentral WPM II användas. Alla nödvändiga inställningar före och under drift görs i värmepumpcentralen. Alla inställningar i idrifttagningslistan för värmepumpcentralen, idrifttagning av aggregatet liksom introduktion till användaren måste genomföras av fackman. Idrifttagningen ska utföras enligt denna installationsanvisning och bruks- och installationsanvisningen som hör till värmepumpcentralen. Kontakta kundtjänst vid behov för att få kostnadspliktig hjälp med idrifttagandet. Ska värmepumpen användas industriellt, måste bestämmelser i gällande driftsäkerhetsförordning beaktas vid idrifttagningen. Mer information kan lämnas av den ansvariga övervakningsmyndigheten (till exempel TÜV). Efter idrifttagandet måste du fylla i det driftsättningsprotokoll som ingår in den här bruksanvisningen.. Kontroller före idrifttagningen Kontrollera de nedanstående punkterna före idrifttagningen... Värmeanläggning - Har du fyllt värmeanläggningen med ett korrekt tryck och öppnat snabbavluftaren? Ta bort den gråmarkerade bygeln så här: 6_0_0_50.. Temperatursensor - Är utomhussensor och retursensor (i kombination med bufferttank) korrekt anslutna och placerade?.. Nätanslutning - Har du utfört nätanslutningen korrekt?..4 Transportsäkring - Är gängstången som säkrar kompressorn borttagen?..5 Kontroll av skjutreglaget på IWS Utför följande steg för att göra IWS tillgänglig. IWS Placera den gråmarkerade plåten med IWS så här: Lyft på den gråmarkerade plåten. 6_0_0_544 6_0_0_5 6_0_0_5 Ta av skyddet. Säkra plåten med en säkringsbygel.

15 IWS Skjutreglage (BA) Kontrollera att skjutreglaget (BA) är korrekt inställt: Endast värmedrift: BA SVENSKA Lysdioder Återställningsknapp Skjutreglage (VP-typ) 4 Skjutreglage (BA) 4 C6_0_0_09 Skjutreglage (VP-typ) på IWS Med skjutreglaget (VP-typ) kan olika värmepumpstyper väljas. Alltefter värmepumpstyp görs inställning i fabriken - den här typen ställs in på drift med en kompressor och elektrisk nöd-/ extravärme (DHC). Kontrollera att skjutreglaget (VP-typ) är korrekt inställt. Drift med en kompressor och elektrisk nöd-/extravärme (DHC): 6_0_0_5 Blir aggregatet bivalent med en andra värmegenerator eller drivs den som modul i en större WPL måste skjutreglaget sättas i följande läge. Drift med en kompressor med en andra värmegenerator: 6_0_0_54 6_0_0_57 Endast kyldrift: BA 6_0_0_56 6_0_0_759 ljudisolering Sätt till baka skyddet på aggregatet. Säkra skyddet med de fyra skruvarna. I detta fall får den elektriska nöd-/extravärmen (DHC) inte anslutas.

16 . Första idrifttagning.. Inställning av värmekurva Värmepumpens effektivitet försämras med stigande framledningstemperatur. Därför måste du ställa in värmekurvan noga. För högt inställda värmekurvor leder till att zon- eller termostatventilerna stängs, så att det erforderliga minimiflödet i värmekretsen eventuellt underskrids. Beakta bruks- och installationsanvisningarna till WPM II. Följande steg hjälper dig att ställa in värmekurvan korrekt: - Öppna termostat- eller zonventilen/-erna fullständigt i ett styrande rum (till exempel vardagsrummet eller badrummet). Vi rekommenderar att inga termostat- eller zonventiler monteras i ett styrande rum. Reglera i stället temperaturen i dessa rum med hjälp av en fjärrkontroll. - Anpassa värmekurvan vid olika temperaturer (t.ex. 0 C och + 0 C) så att den önskade temperaturen uppnås i det styrande rummet. Riktvärden för start: Parameter Golvvärme Radiatoruppvärmning Värmekurva 0,4 0,8 Reglerdynamik 5 5 Rumstemperatur 0 C 0 C Om rumstemperaturen är för låg under övergångstiden (cirka 0 C utomhustemperatur) måste parametern Rumstemperatur höjas. Anvisning Finns det ingen fjärrkontroll installerad, leder en höjning av parametern Rumstemperatur till en parallellförskjutning av värmekurvan. Är rumstemperaturen för låg vid låga utomhustemperaturer, måste parametern Värmekurva höjas. Har du höjt parametern Värmekurva, måste du ställa in zonventilen eller termostatventilen i det styrande rummet på den önskade temperaturen vid högre utomhustemperaturer. Sänk inte temperaturen i hela byggnaden genom att stänga alla zon- eller termostatventiler utan använd istället sänkningsprogrammen. Om allt har utförts korrekt kan systemet värmas till maximal driftstemperatur och avluftas ytterligare en gång. Vid golvvärme är det mycket viktigt att ta hänsyn till maximalt tillåten temperatur för golvvärmen... Speciella inställningar på WPM II Aktivera kontinuerlig drift för buffertladdpumpen. Anslut värmecirkulationspumpen till buffertladdpumpens anslutning i enlighet med planeringsdokumentationen. Om allt har utförts korrekt kan systemet värmas till maximal driftstemperatur och avluftas ytterligare en gång. Vid golvvärme är det mycket viktigt att ta hänsyn till maximalt tillåten temperatur för golvvärmen...4 Vid användning av uppvärmningsprogrammet När man använder uppvärmningsprogrammet måste följande inställningar i WPM II utföras: Ställ först in parametern BIVALENS VÄRME på 0 C. Ställ därefter in parametern UN-GRANS VARM på 0 C. Anvisning Efter avslutad uppvärmning måste parametrarna BIVA- LENS VÄRME och UN-GRANS VARM återställas till sina standard- eller systemvärden.. Användning och drift Strömförsörjningen till värmepumpen får inte brytas ens utanför uppvärmningsperioden. Bryts spänningsförsörjningen är det aktiva frostskyddet i anläggningen inte säkerställt. På sommaren får anläggningen inte stängas av. Värmepumpcentralen WPM II har en automatisk omkoppling för sommar och vinter..4 Urdrifttagande Om anläggningen ska tas ur drift ska WPM II ställas i beredskapsläge. De säkerhetsfunktioner som skyddar anläggningen fungerar då fortfarande (till exempel frostskydd). Tappa ur allt vatten om värmepumpen stängs av helt och det är risk för frost.. Underhåll Kontrollera kondensatavloppet (okulär kontroll). Avlägsna omedelbart smuts och blockeringar. Se till att luftinlopp och luftutlopp är snö- och isfria. Förångarens lameller, som går att komma åt om man tar bort sidopanelen på kondensorsidan, bör regelbundet rensas från löv och andra föroreningar... Vid drift utan bufferttank Anropa parametern K-DRIFT BUFF P under idrifttagningsnivån för värmepumpcentralen.

17 . Avhjälpning av fel Anvisning Beakta bruks- och installationsanvisningarna till värmepumpcentralen (WPM II). Om ett fel inte kan hittas vid service med hjälp av värmepumpcentralen kan i nödfall kopplingsboxen öppnas för kontroll av IWS-inställningarna. Denna kontroll får endast utföras av behörig installatör.. Lysdioder (LED) Lysdioder på IWS Betydelsen av de olika LED-lamporna på IWS II framgår av följande tabell. Röd LED-lampa blinkar Enstaka fel. Aggregatet stängs av och startar om efter 0 minuter; LED-lampan släcks. Röd LED-lampa tänds Fler än 5 fel under driftstimmar. Aggregatet stängs av och kan först startas sedan IWS återställts. Då återställs även den interna felräknaren. Efter 0 minuter kan sedan aggregatet åter tas i drift. LED-lampan släcks. Grön LED-lampa i mitten Initialisering av värmepump pågår. blinkar Grön LED-lampa i mitten Värmepump är initialiserad och har en aktiv anslutning till WMP tänds II. Fel som visas med röd LED-lampa: - Högtrycksstörning, - Lågtrycksstörning, - Grupplarm och - Maskinvarufel i IWS (se fellista). Återställningsknapp Om IWS initierades på fel sätt kan alla inställningar återställas med hjälp av den här knappen. Se även kapitlet om förnyad initiering av IWS i bruks- och installationsanvisningen till värmepumpscentralen. SVENSKA C6_0_0_09. Återställa säkerhetstemperaturbegränsare När radiatorvattentemperaturen överstiger 85 C, t.ex. pga. ringa volymflöde kommer den elektriska nöd-/extravärmen att sättas på. Åtgärda felorsaken. Lysdioder Återställningsknapp 6_0_0_58 Återställ säkerhetstemperaturbegränsaren. Tryck på följande avbildade knapp:

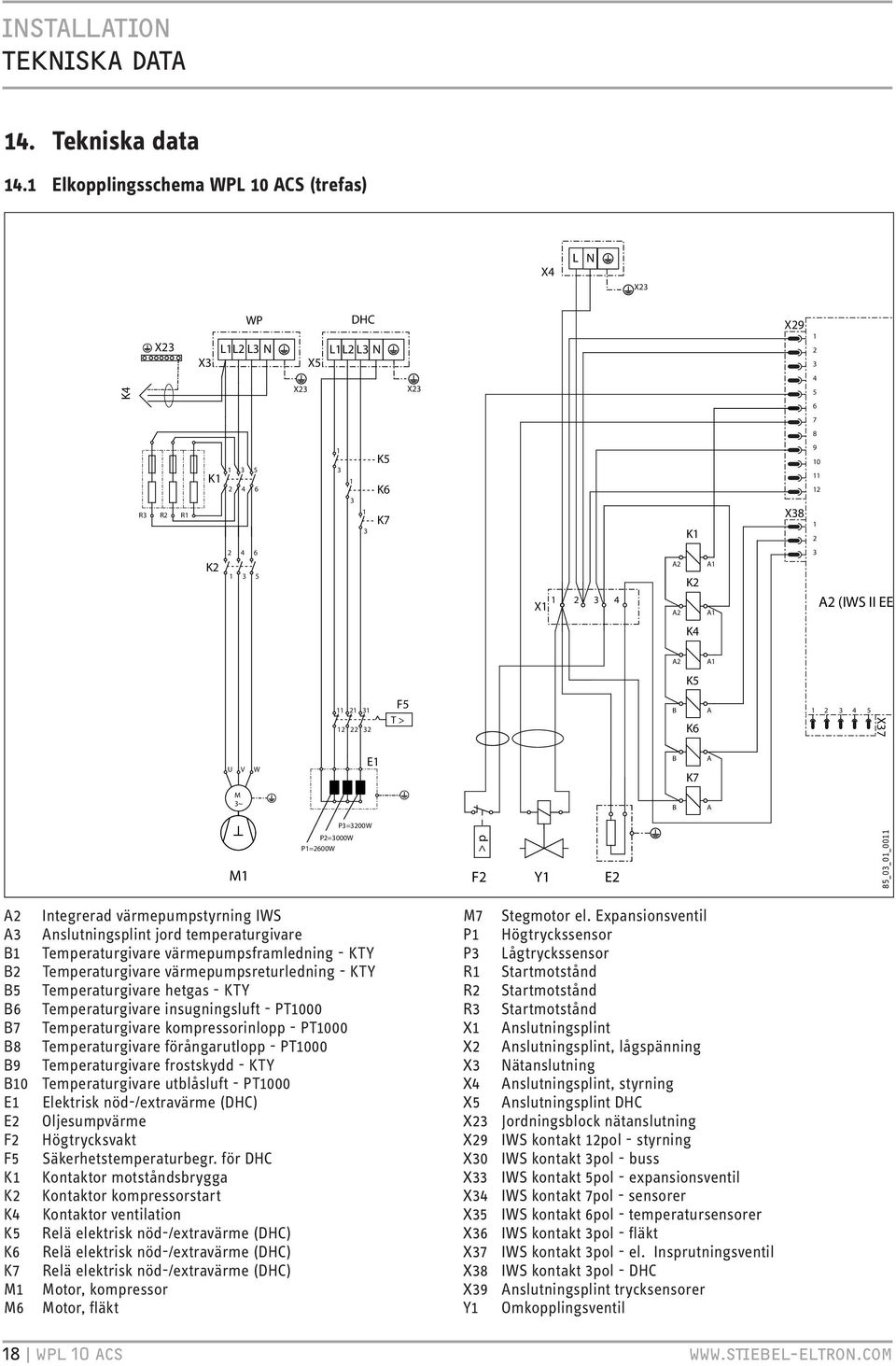

18 4. Tekniska data 4. Elkopplingsschema WPL 0 ACS (trefas) X4 L N X K4 X X WP LL L N X X5 DHC LL L N X X R R R K K5 K6 K7 K X8 9 0 K X A A K A A A (IWS II EE K4 A A K5 F5 T > B K6 A 4 5 X7 U V W E B K7 A M ~ B A P=00W M P=000W P=600W > p F Y E 85_0_0_00 A Integrerad värmepumpstyrning IWS A Anslutningsplint jord temperaturgivare B Temperaturgivare värmepumpsframledning - KTY B Temperaturgivare värmepumpsreturledning - KTY B5 Temperaturgivare hetgas - KTY B6 Temperaturgivare insugningsluft - PT000 B7 Temperaturgivare kompressorinlopp - PT000 B8 Temperaturgivare förångarutlopp - PT000 B9 Temperaturgivare frostskydd - KTY B0 Temperaturgivare utblåsluft - PT000 E Elektrisk nöd-/extravärme (DHC) E Oljesumpvärme F Högtrycksvakt F5 Säkerhetstemperaturbegr. för DHC K Kontaktor motståndsbrygga K Kontaktor kompressorstart K4 Kontaktor ventilation K5 Relä elektrisk nöd-/extravärme (DHC) K6 Relä elektrisk nöd-/extravärme (DHC) K7 Relä elektrisk nöd-/extravärme (DHC) M Motor, kompressor M6 Motor, fläkt M7 Stegmotor el. Expansionsventil P Högtryckssensor P Lågtryckssensor R Startmotstånd R Startmotstånd R Startmotstånd X Anslutningsplint X Anslutningsplint, lågspänning X Nätanslutning X4 Anslutningsplint, styrning X5 Anslutningsplint DHC X Jordningsblock nätanslutning X9 IWS kontakt pol - styrning X0 IWS kontakt pol - buss X IWS kontakt 5pol - expansionsventil X4 IWS kontakt 7pol - sensorer X5 IWS kontakt 6pol - temperatursensorer X6 IWS kontakt pol - fläkt X7 IWS kontakt pol - el. Insprutningsventil X8 IWS kontakt pol - DHC X9 Anslutningsplint trycksensorer Y Omkopplingsventil

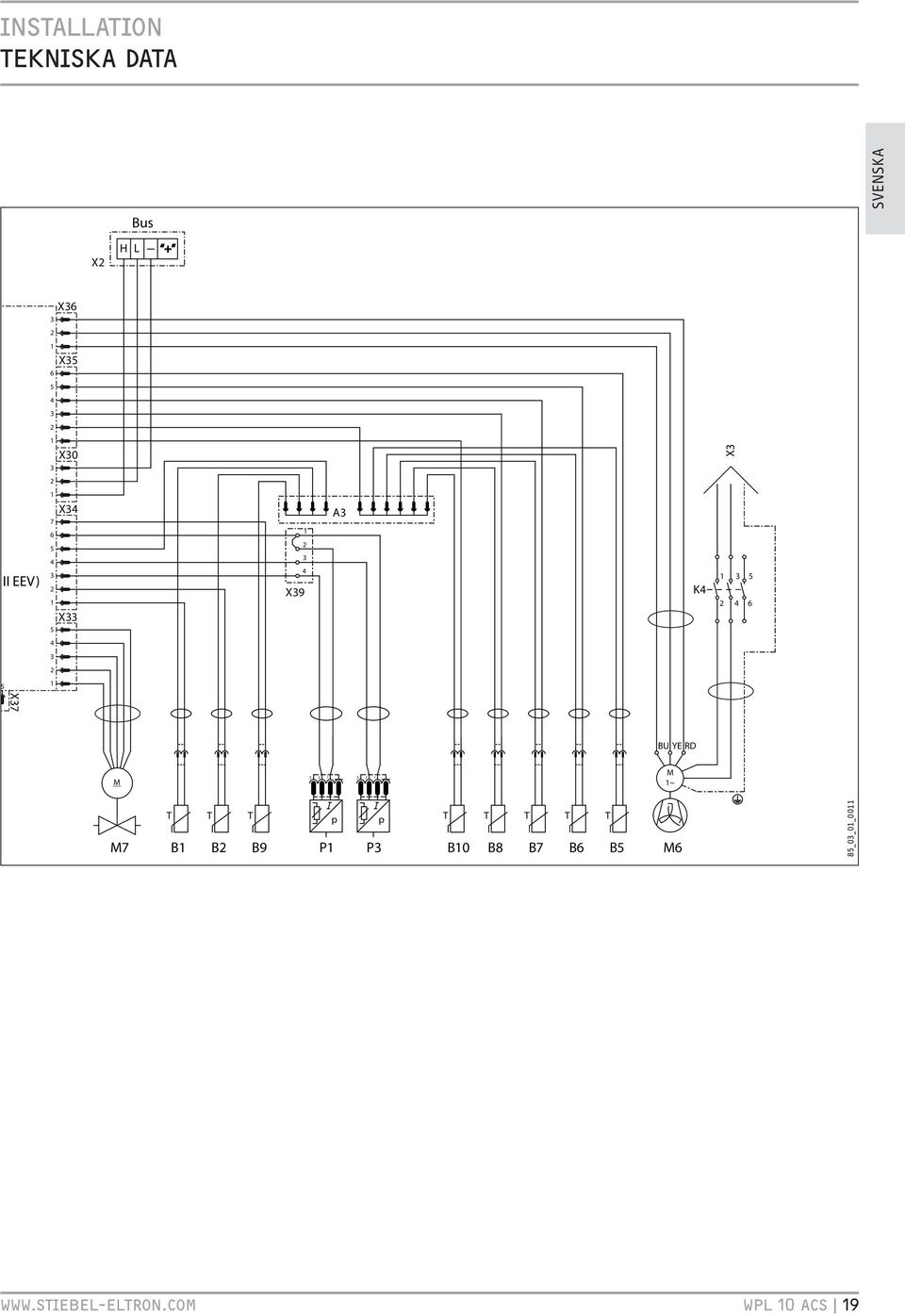

19 SVENSKA Bus X H L + X6 6 X5 5 4 X0 X II EEV) X4 X X9 4 A K X7 BU YE RD M M ~ M7 T B T B T B9 p P p P T B0 T B8 T B7 T B6 T B5 M6 85_0_0_00

20 4. Elkopplingsschema WPL 0 ACS (enfas) WP DHC X X L N L L N X5 X4 L N X K/M6 X X/5 X/ R RC L N ON S K WPAB K K5 K6 WPAB/ON 4 5 X WPAB/N A A K K A A X A (IWS II EE Z F5 T > A K4 K5 A B A 4 5 K6 X7 C S R B A M ~ Bristol > p X M E P=00W P=000W P=600W F Y E 85_0_0_0004 A Intern värmepumpstyrning A Anslutningsplint jord temperaturgivare B Temperaturgivare värmepumpsframledning - KTY B Temperaturgivare värmepumpsreturledning - KTY B5 Temperaturgivare hetgas - KTY B6 Temperaturgivare insugningsluft - PT000 B7 Temperaturgivare kompressorinlopp - PT000 B8 Temperaturgivare förångarutlopp - PT000 B9 Temperaturgivare frostskydd - KTY B0 Temperaturgivare utblåsluft - PT000 E Elektrisk nöd-/extravärme (DHC) E Oljesumpvärme F Högtrycksvakt F5 Säkerhetstemperaturbegränsare DHC K Kontaktor kompressorstart K Kontaktor kompressorstart K4 Kontaktor ventilation K5 Relä elektrisk nöd-/extravärme (DHC) K6 Relä elektrisk nöd-/extravärme (DHC) K7 Relä elektrisk nöd-/extravärme (DHC) M Motor, kompressor M6 Motor, fläkt M7 Stegmotor el. Expansionsventil P Högtryckssensor P Lågtryckssensor R Startmotstånd R Startmotstånd R Startmotstånd X Anslutningsplint X Anslutningsplint, lågspänning X Anslutningsplint X4 Anslutningsplint, styrning X5 Anslutningsplint DHC X Jordningsblock nätanslutning X9 IWS kontakt pol - styrning X0 IWS kontakt pol - buss X IWS kontakt 5pol - expansionsventil X4 IWS kontakt 7pol - sensorer X5 IWS kontakt 6pol - temperatursensorer X6 IWS kontakt pol - fläkt X7 IWS kontakt pol - el. Insprutningsventil X8 IWS kontakt pol - DHC X9 Anslutningsplint trycksensorer Y Omkopplingsventil Z Driftkondensator, kompressor WPAB Mjukstartare

21 X Bus H L + SVENSKA X6 6 X5 5 4 X0 X II EEV) X4 X X9 4 A K X7 BU YE RD M M ~ M7 T B T B T B9 p P p P T B0 T B8 T B7 T B6 T B5 M6 85_0_0_0004

22 4. Effektdiagram uppvärmning WPL 0 AC Förklaring till effektdiagrammen Y Värmeeffekt [KW]/effektförbrukning [KW]/effekttal ε [-] X Inloppstemperaturen på värmekällsanläggningens medium [ C] Framledningstemperatur 5 C Framledningstemperatur 45 C Framledningstemperatur 55 C 4 Framledningstemperatur 60 C Värmeeffekt 84_0_0_08 Effektförbrukning 84_0_0_09 Effekttal 84_0_0_00

23 4.4 Effektdiagram kylning WPL 0 AC Förklaring till effektdiagrammen Y Kyleffekttal[kW] Effektförbrukning kylning [kw] Effekttal kylning ε [-] X Inloppstemperaturen på värmekällsanläggningens medium [ C] Framledningstemperatur +7 C Framledningstemperatur +8 C SVENSKA Kyleffekt 84_0_0_0 Effektförbrukning 84_0_0_0 Effekttal 84_0_0_0

24 4.5 Effektdiagram uppvärmning WPL 0 ACS Förklaring till effektdiagrammen Y Värmeeffekt [KW]/effektförbrukning [KW]/effekttal ε [-] X Inloppstemperaturen på värmekällsanläggningens medium [ C] Framledningstemperatur 5 C Framledningstemperatur 45 C Framledningstemperatur 55 C 4 Framledningstemperatur 60 C Värmeeffekt 84_0_0_0085 Effektförbrukning 84_0_0_0084 Effekttal 84_0_0_008

25 4.6 Effektdiagram kylning WPL 0 ACS Förklaring till effektdiagrammen Y Kyleffekttal[kW] Effektförbrukning kylning [kw] Effekttal kylning ε [-] X Inloppstemperaturen på värmekällsanläggningens medium [ C] Framledningstemperatur +7 C Framledningstemperatur +8 C SVENSKA Kyleffekt 84_0_0_0080 Effektförbrukning 84_0_0_008 Effekttal 84_0_0_008

26 4.7 Datatabell Effektdata avser nya aggregat med rena värmeväxlare Värmeeffekter enligt EN 45 Värmeeffekt vid L-7/V5 (EN 45) kw 4,94 4,7 Värmeeffekt vid L/V5 (EN 45) kw 6,5 6,9 Värmeeffekt vid L7/V5 (EN 45) kw 7,7 7,7 Värmeeffekt vid L0/V5 (EN 45) kw 8,49 8,9 Värmeeffekt vid A7/W45 (EN 45) 7, 7, Kyleffekt vid A5/W7 kw 6,9 6,6 [Kühlleistung bei A5/W8] kw 9, 8,96 Effektförbrukning Effektförbrukning nöd-/extravärme kw 6, 8,8 Effektförbrukning fläkt uppvärmning max. kw 0, 0, Effektförbrukning enligt EN 45 Effektförbrukning vid L-7/V5 (EN 45) kw,7,6 Effektförbrukning vid L/V5 (EN 45) kw,94,9 Effektförbrukning vid A7/W5 (EN 45) kw,05,0 Effektförbrukning vid A0/W5 (EN 45) kw,,06 Effektförbrukning vid A7/W45 (EN 45),6,6 Effektförbrukning kylning vid A5/W7 kw,6,6 [Leistungsaufnahme Kühlen bei A5/W7] kw,6,7 Effektdata enligt DIN EN 45 Värmefaktor vid L-7/V5 (EN 45),86,9 Värmefaktor vid L/V5 (EN 45),7,6 Värmefaktor vid L7/V5 (EN 45),77,8 Värmefaktor vid L0/V5 (EN 45) 4,0 4,0 Effektförbrukning vid A7/W45,9,9 Kyleffekttal vid A5/W7,45,9 [Kühlleistungszahl bei A5/W8],86,8 Bulleruppgifter Ljudeffektnivå utomhus uppställning utomhus (EN 0) db(a) Ljudtrycksnivå inom 5 m avstånd i fritt fält db(a) 8 8 Ljudtrycksnivå inom 0 m avstånd i fritt fält db(a) Användningsgränser Minimal användningsgräns på värmesidan C 5 5 Maximal användningsgräns på värmesidan C Användningsgräns värmekälla minimal C -0-0 Användningsgräns värmekälla maximal C Elektriska data Startström (med/utan startströmsbegränsning) A 6/- / - Säkring kompressor A C5 C6 Säkring nöd-/extravärme A C5 C6 Säkring styrning A C6 C6 Frekvens Hz Faser kompressor /N/PE /N/PE Faser nöd/extravärme /N/PE /N/PE Faser styrning /N/PE /N/PE Nominell spänning kompressor V Märkspänning nöd-/extravärme V Nominell spänning styrning V 0 0 Utföranden Köldmedium R407 C R407 C Anslutning fram-/returledning G /4 A G /4 A Avfrostningssätt Reversibelt kretslopp Reversibelt kretslopp Skyddsklass (IP) IP4B IP4B Infrysningsskydd Ja Ja Mått Höjd mm Bredd mm Djup mm Vikter Vikt kg 0 0

27 Värden Påfyllningsmängd köldmedium kg,5,5 Volymflöde på värmesidan m³/h,4,4 Minimalt flöde värmeanläggning m³/h 0,7 0,7 Flöde kalla sidan, uteluft m³/h Intern tryckdifferens hpa SVENSKA 4.8 Mått D b0 Genomföring för elektr. ledningar e0 Värmekrets framledning e0 Värmekrets returledning d45 Kondensatavlopp g0 Luftinlopp g0 Luftutlopp

28 5. Driftsättningsprotokoll

29 SVENSKA

30

31 SVENSKA!!
