1 UTVALD BELYSNING

2 Välkommen till Ahlsell Vi på Ahlsell strävar efter att göra tillvaron enklare för dig. Med vårt kunnande, engagemang och viljan att göra det lilla extra för våra kunder, erbjuder vi en effektiv handel för installationsprodukter, verktyg och maskiner. Ahlsell Utvald Belysning Utvald Belysning är framtagen för att du på ett överskådligt och enkelt sätt ska hitta rätt belysningsprodukt för varje tillfälle. Som Ahlsellkund kan du köpa dessa produkter till bra nettopriser. Priser Priserna, som finns i separat prislista är nettopriser exkl. moms. Priserna gäller tills vidare med reservation för valutaförändringar och eventuella tryckfel. Miljöavgift Lagstiftning gällande producentansvar för elprodukter medför att vissa produkter belastas med miljöavgift. Denna avgift är inbakad i angivna priser. Leverans De flesta varorna i katalogen finns för omedelbar leverans från vårt centrallager i Hallsberg, men du kommer också att finna en hel del av dem på hyllorna i din Ahlsellbutik. Internetbutiken Alla produkter som du hittar här i Utvald Belysning kan du också finna i vår internetbutik. Genom internetbutiken kan du beställa alla produkter som finns i samtliga Ahlsellkataloger. Adressen är För att beställa via internetbutiken behöver du ett användarnamn och ett lösenord. Kontakta din ordinarie säljare för mer information. Energieffektiv De artiklar som klarar Ahlsells uppställda krav för Energieffektiv får vara märkta med denna symbol. Läs mer på sid 119. I de fall enstaka artiklar i en serie är energieffektiva är dessa märkta med *. Omslagsbild: Philips Lighting

3 Innehållsförteckning LED - Framtidens belysning...2 LED armaturer Nödljusarmaturer...4 Downlights och spotlights...5 Vägg- och takarmaturer, interiör...12 Ljuslister...14 Armaturer för hem och trädgård...16 Mark- och golvarmaturer...19 Arbetsbelysning...21 Strålkastare...23 Park- och gatubelysning...24 Drivdon...28 Ljuskällor...30 Bänkarmaturer...31 Allroundarmaturer...33 Interiörarmaturer...35 Kontorsarmaturer...37 Infällda armaturer...39 Industriarmaturer IP Öppna industriarmaturer...44 Industriarmaturer IP Höghöjdsarmaturer...48 Nödbelysningsarmaturer...49 Spotlights...52 Downlights...55 Downlights för kompaktlysrör...61 Belysningstransformatorer...62 Badrumsarmaturer...63 Allmänbruksarmaturer...65 Arbetsbelysning...70 Armaturer för hem och trädgård...74 Strålkastare...78 Markstrålkastare...81 Skyltarmaturer...82 Park- och gatubelysning...83 Lysrörständare...87 HF-don...88 Ljuskällor...89 Belysningsstyrning Utfasning av ineffektiva ljuskällor Teknisk Information Belysningstekniska begrepp Ljuskällors egenskaper Tekniska fakta LED Energieffektivisering

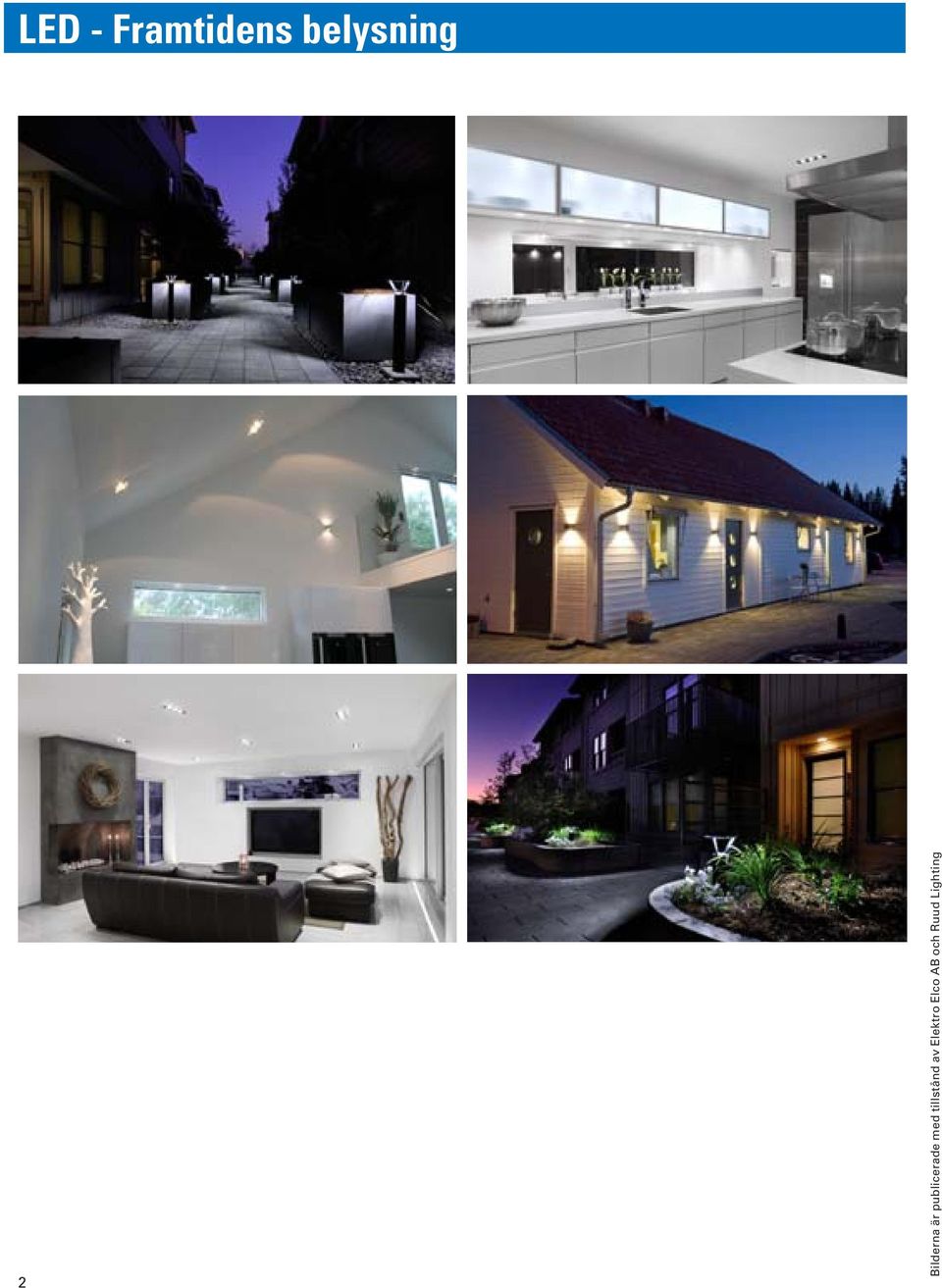

4 LED - Framtidens belysning 2 Bilderna är publicerade med tillstånd av Elektro Elco AB och Ruud Lighting

5 LED - Framtidens belysning LED är det största som hänt belysningsbranschen sen Edison uppfann glödlampan och på bara några år har vi sett en utveckling som gör att de flesta är överens om att LED kommer ta över och dominera som ljuskälla i framtiden. Redan idag översvämmas marknaden av gamla och nya aktörer med produkter som lovar mer ljus och längre livslängder vilket gör det svårt som konsument att jämföra och välja rätt produkt. Jämför inte äpplen och päron Idag är det inte ovanligt att man läser uppgifter om LED som ska ge lumen per Watt och som ska ha en livslängd på timmar. Problemet är att dessa siffror kan basera sig på resultat som är gjorda i laboratoriemiljö under endast en bråkdel av en sekund och inte på den aktuella LEDarmaturen under verkliga förhållanden. I verkligheten påverkas ljusmängden negativt när dioderna placeras i färdiga armaturer pga faktorer som ökad värme och förluster i linser, reflektorer och drivdon. Grovt räknat så är förlusten minst procent i varje del och kvar blir endast cirka procent av databladets värden. Även livslängden påverkas av värme, och en livslängd på timmar kan snabbt bli timmar på grund av dålig konstruktion av armaturen eller felaktig användning. Livslängden brukar numera anges efter hur mycket ljusbortfall vi accepterar. För belysningsändamål accepteras ett ljusbortfall på max 30 procent. Tiden mäts i timmar så länge minst 70 procent av ljuset är kvar (L70), för markeringsljus är siffran 50 procent (L50). Sortering/Binning Vid tillverkning av LED uppstår en naturlig och okontrollerbar variation när det gäller färgtemperatur, ljusmängd och effektförbrukning. Efter tillverkningen sorteras dioderna i flera steg för att det ska vara möjligt att köpa dioder med likvärdig ljusstyrka och färgtemperatur. Hur kan jag vara säker på att jag inte jämför äpplen och päron? Ett bra sätt är att alltid fråga tillverkaren om livstidsangivelser, lumenvärden och effektförbrukning är uppmätta på den kompletta armaturen vid normala driftförhållanden och omgivningstemperatur samt hur stor variation i färgtemperatur man tillåter. Ett gott råd är att provlysa, gärna på plats hos kunden, för att vara helt säker på att produkterna har samma egenskaper och lyser på samma sätt. Text: Elektro Elco AB 3

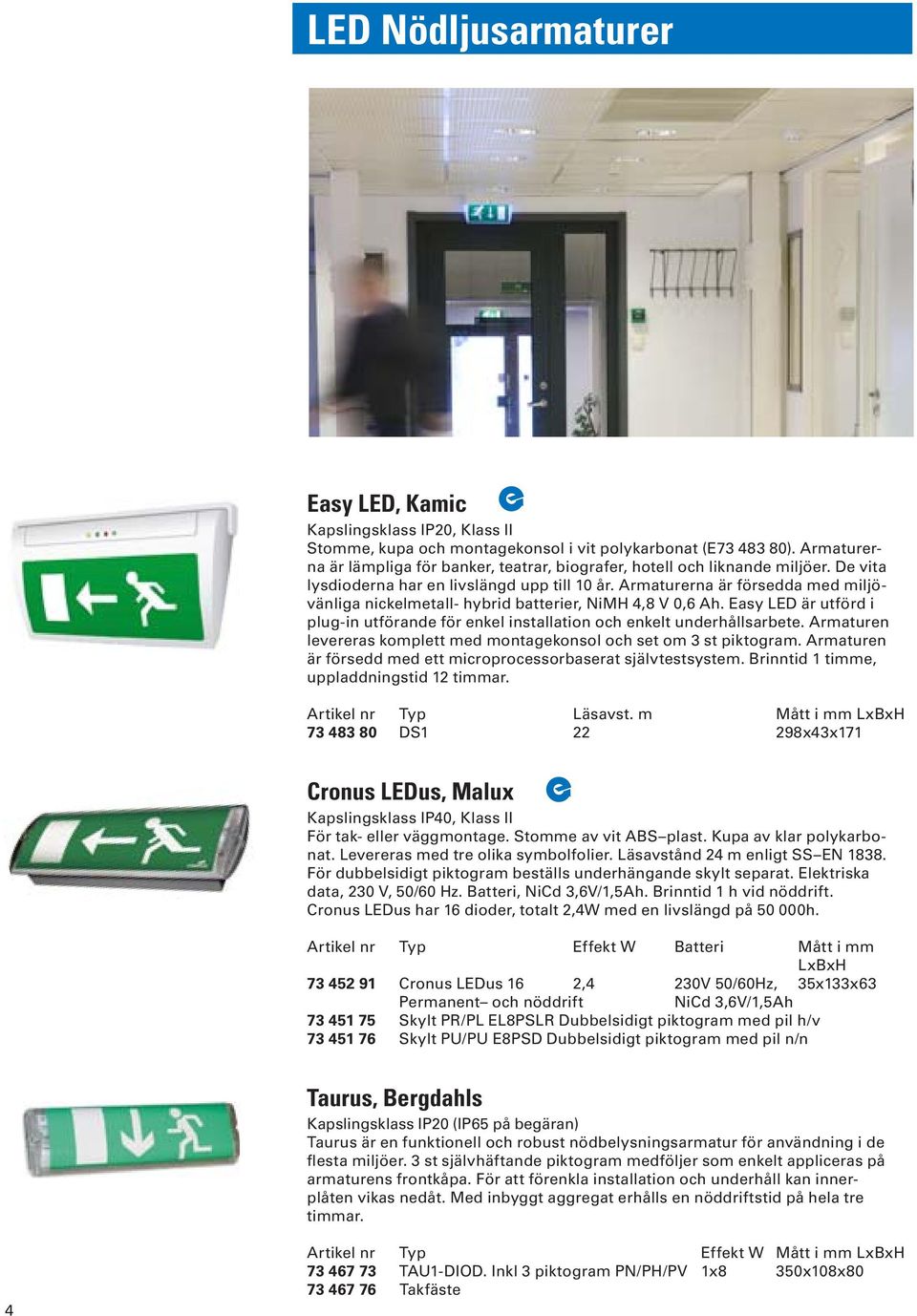

6 LED Nödljusarmaturer Easy LED, Kamic Kapslingsklass IP20, Klass II Stomme, kupa och montagekonsol i vit polykarbonat (E ). Armaturerna är lämpliga för banker, teatrar, biografer, hotell och liknande miljöer. De vita lysdioderna har en livslängd upp till 10 år. Armaturerna är försedda med miljövänliga nickelmetall- hybrid batterier, NiMH 4,8 V 0,6 Ah. Easy LED är utförd i plug-in utförande för enkel installation och enkelt underhållsarbete. Armaturen levereras komplett med montagekonsol och set om 3 st piktogram. Armaturen är försedd med ett microprocessorbaserat självtestsystem. Brinntid 1 timme, uppladdningstid 12 timmar. Artikel nr Typ Läsavst. m Mått i mm LxBxH DS x43x171 Cronus LEDus, Malux Kapslingsklass IP40, Klass II För tak- eller väggmontage. Stomme av vit ABS plast. Kupa av klar polykarbonat. Levereras med tre olika symbolfolier. Läsavstånd 24 m enligt SS EN För dubbelsidigt piktogram beställs underhängande skylt separat. Elektriska data, 230 V, 50/60 Hz. Batteri, NiCd 3,6V/1,5Ah. Brinntid 1 h vid nöddrift. Cronus LEDus har 16 dioder, totalt 2,4W med en livslängd på h. Artikel nr Typ Effekt W Batteri Mått i mm LxBxH Cronus LEDus 16 2,4 230V 50/60Hz, 35x133x63 Permanent och nöddrift NiCd 3,6V/1,5Ah Skylt PR/PL EL8PSLR Dubbelsidigt piktogram med pil h/v Skylt PU/PU E8PSD Dubbelsidigt piktogram med pil n/n Taurus, Bergdahls Kapslingsklass IP20 (IP65 på begäran) Taurus är en funktionell och robust nödbelysningsarmatur för användning i de flesta miljöer. 3 st självhäftande piktogram medföljer som enkelt appliceras på armaturens frontkåpa. För att förenkla installation och underhåll kan innerplåten vikas nedåt. Med inbyggt aggregat erhålls en nöddriftstid på hela tre timmar. 4 Artikel nr Typ Effekt W Mått i mm LxBxH TAU1-DIOD. Inkl 3 piktogram PN/PH/PV 1x8 350x108x Takfäste

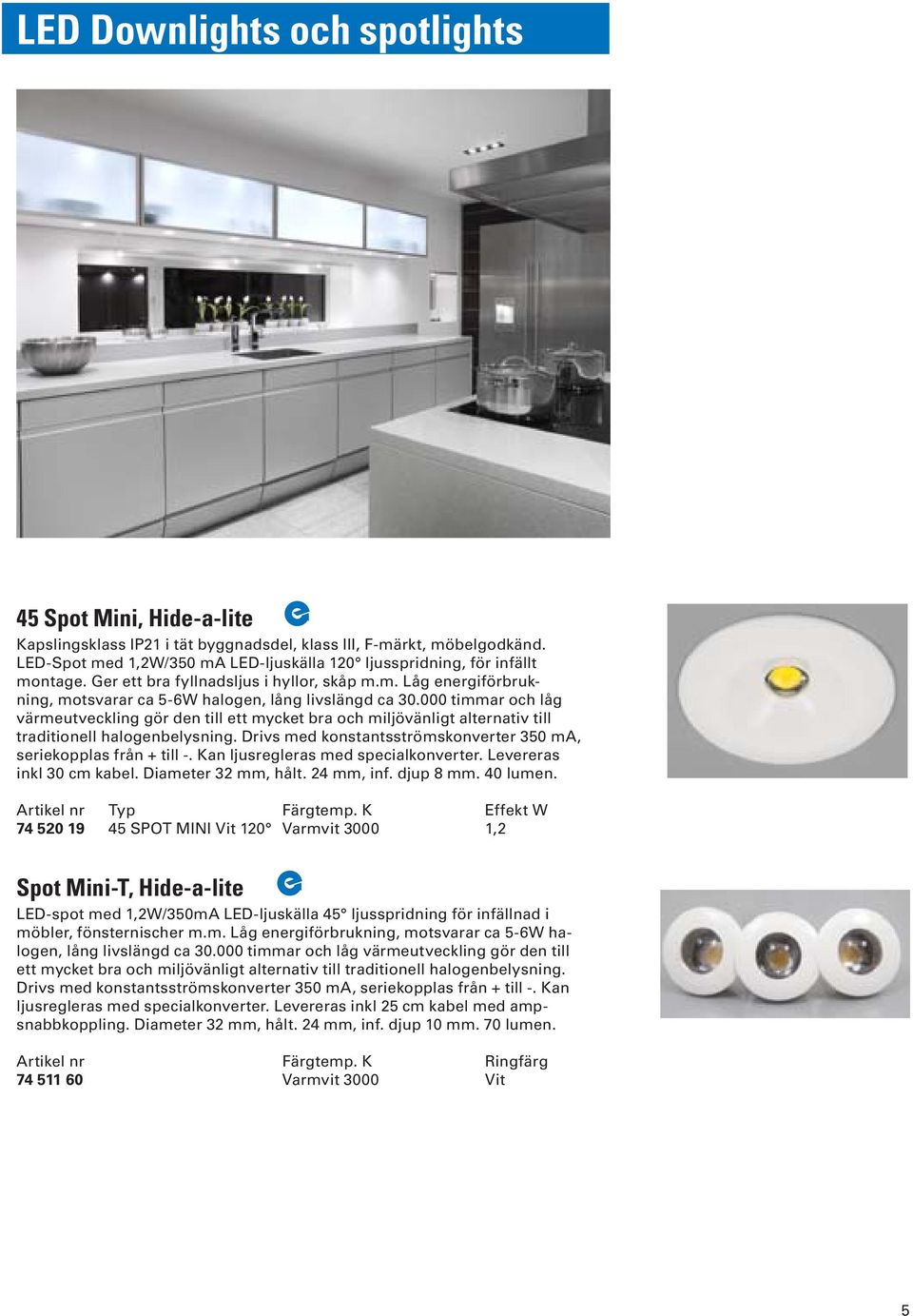

7 LED Downlights och spotlights 45 Spot Mini, Hide-a-lite Kapslingsklass IP21 i tät byggnadsdel, klass III, F-märkt, möbelgodkänd. LED-Spot med 1,2W/350 ma LED-ljuskälla 120 ljusspridning, för infällt montage. Ger ett bra fyllnadsljus i hyllor, skåp m.m. Låg energiförbrukning, motsvarar ca 5-6W halogen, lång livslängd ca timmar och låg värmeutveckling gör den till ett mycket bra och miljövänligt alternativ till traditionell halogenbelysning. Drivs med konstantsströmskonverter 350 ma, seriekopplas från + till -. Kan ljusregleras med specialkonverter. Levereras inkl 30 cm kabel. Diameter 32 mm, hålt. 24 mm, inf. djup 8 mm. 40 lumen. Artikel nr Typ Färgtemp. K Effekt W SPOT MINI Vit 120 Varmvit ,2 Spot Mini-T, Hide-a-lite LED-spot med 1,2W/350mA LED-ljuskälla 45 ljusspridning för infällnad i möbler, fönsternischer m.m. Låg energiförbrukning, motsvarar ca 5-6W halogen, lång livslängd ca timmar och låg värmeutveckling gör den till ett mycket bra och miljövänligt alternativ till traditionell halogenbelysning. Drivs med konstantsströmskonverter 350 ma, seriekopplas från + till -. Kan ljusregleras med specialkonverter. Levereras inkl 25 cm kabel med ampsnabbkoppling. Diameter 32 mm, hålt. 24 mm, inf. djup 10 mm. 70 lumen. Artikel nr Färgtemp. K Ringfärg Varmvit 3000 Vit 5

8 LED Dot 45, Hide-a-lite Kapslingsklass IP21 infälld, klass III, F-märkt. LED-spot med 1,2W/350 ma LED-ljuskälla 45 ljusspridning för infällt- eller utanpåliggande montage i hyllor, skåp, fönsternischer och köksbänkar m.m. Inklusive 1,2 m kabel med ampsnabbkoppling och distansring. LEDKit innehåller 1 st converter med sladdställ och stickkontakt samt amp-grenkontakt för upp till 6 st armaturer. Diameter 30 mm, hålt. 25 mm, inf. djup 13 mm, höjd med dist. ring 22 mm. 40 lumen. *Komplett kit inklusive converter. Artikel nr Antal Färgtemp. K Ringfärg st Varmvit 3000 M.krom st * Varmvit 3000 M.krom st Varmvit 3000 Vit st * Varmvit 3000 Vit LED Dot 140, Hide-a-lite Kapslingsklass IP21 infälld, klass III, F-märkt. LED-spot med 1,2W/350 ma LED-ljuskälla 140 ljusspridning för infällt- eller utanpåliggande montage i hyllor, skåp, fönsternischer och köksbänkar m.m. Inklusive 1,2 m kabel med amp-snabbkoppling och distansring. LED-Kit innehåller 1 st converter med sladdställ och stickkontakt samt amp-grenkontakt för upp till 6 st armaturer. Diameter 30 mm, hålt. 25 mm, inf. djup 7 mm, höjd med dist. ring 12 mm. 40 lumen. *Komplett kit inklusive converter. Artikel nr Antal Färgtemp. K Ringfärg st* Varmvit 3000 M.krom st* Varmvit 3000 Vit LED Spot Dot, Hide-a-lite Kapslingsklass IP21 infälld, klass III, F-märkt LED-spot med 3x1,2W/350 ma LED-ljuskälla 40 ljusspridningför infällt- eller utanpåliggande montage i hyllor, skåp, fönsternischer och köksbänkar m.m. Inkl 120 cm kabel med amp-snabbkoppling. Ansluts till konstantströmsconverter 350 ma, seriekopplas plus till minus. Kan ljusregleras med specialconverter. Höjd utanpåliggande montage 20 mm. Håltagning 58 mm. Infällnadsdjup 17 mm. Diameter 67 mm. 150 lumen. Artikel nr Färgtemp. K Ringfärg Varmvit 3000 Vit Varmvit 3000 Matt Krom Single Eye LED, Hide-a-lite Kapslingsklass IP21 infälld, klass III, CE- och F-märkt. LED armatur bestyckad med en Power LED på 1,2W eller 3W, Singel Eye med spridningsvinklar på 15 eller 30. Ljuset kan riktas med innerringen som är ledbar 30. Armaturerna passar utmärkt som belysning i tak och fönsternischer i offentlig och hemmiljö. Låg energiförbrukning, lång livslängd ca timmar och lite värme gör den till ett mycket bra och miljövänligt alternativ till traditionell halogenbelysning. Armaturhuset är gjort av rent aluminium med borstad eller matt vitlackerad finish. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering, seriekopplas från plus till minus lumen ersätter 5-10W 12V halogen, 10-20W 230V halogen. Håltagning 44 mm. Artikel nr Typ Färg Effekt W Ytterdiam. mm Single Eye Led Borstad Alu. 1,2W 350mA 52 1,2W 15 Varmvit Single Eye Led Borstad Alu. 1,2W 350mA 52 1,2W 30 Varmvit Single Eye Led Borstad Alu. 3W 700mA 52 3W 30 Varmvit Single Eye Led Vit 1,2W 350mA 52 1,2W 30 Varmvit Single Eye Led Vit 3W 700mA 52 3W 30 Varmvit 6

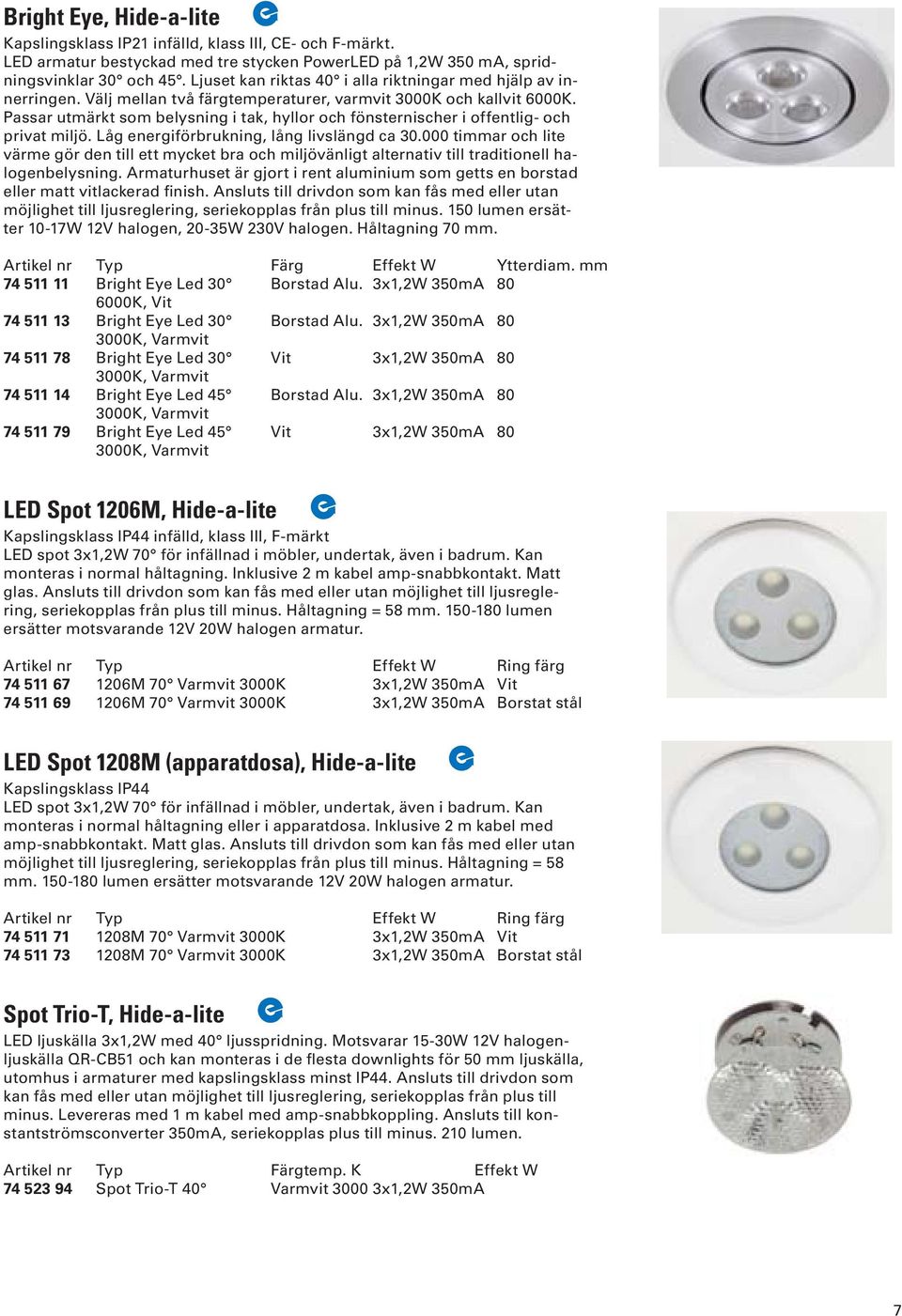

9 Bright Eye, Hide-a-lite Kapslingsklass IP21 infälld, klass III, CE- och F-märkt. LED armatur bestyckad med tre stycken PowerLED på 1,2W 350 ma, spridningsvinklar 30 och 45. Ljuset kan riktas 40 i alla riktningar med hjälp av innerringen. Välj mellan två färgtemperaturer, varmvit 3000K och kallvit 6000K. Passar utmärkt som belysning i tak, hyllor och fönsternischer i offentlig- och privat miljö. Låg energiförbrukning, lång livslängd ca timmar och lite värme gör den till ett mycket bra och miljövänligt alternativ till traditionell halogenbelysning. Armaturhuset är gjort i rent aluminium som getts en borstad eller matt vitlackerad finish. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering, seriekopplas från plus till minus. 150 lumen ersätter 10-17W 12V halogen, 20-35W 230V halogen. Håltagning 70 mm. Artikel nr Typ Färg Effekt W Ytterdiam. mm Bright Eye Led 30 Borstad Alu. 3x1,2W 350mA K, Vit Bright Eye Led 30 Borstad Alu. 3x1,2W 350mA K, Varmvit Bright Eye Led 30 Vit 3x1,2W 350mA K, Varmvit Bright Eye Led 45 Borstad Alu. 3x1,2W 350mA K, Varmvit Bright Eye Led 45 Vit 3x1,2W 350mA K, Varmvit LED Spot 1206M, Hide-a-lite Kapslingsklass IP44 infälld, klass III, F-märkt LED spot 3x1,2W 70 för infällnad i möbler, undertak, även i badrum. Kan monteras i normal håltagning. Inklusive 2 m kabel amp-snabbkontakt. Matt glas. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering, seriekopplas från plus till minus. Håltagning = 58 mm lumen ersätter motsvarande 12V 20W halogen armatur. Artikel nr Typ Effekt W Ring färg M 70 Varmvit 3000K 3x1,2W 350mA Vit M 70 Varmvit 3000K 3x1,2W 350mA Borstat stål LED Spot 1208M (apparatdosa), Hide-a-lite Kapslingsklass IP44 LED spot 3x1,2W 70 för infällnad i möbler, undertak, även i badrum. Kan monteras i normal håltagning eller i apparatdosa. Inklusive 2 m kabel med amp-snabbkontakt. Matt glas. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering, seriekopplas från plus till minus. Håltagning = 58 mm lumen ersätter motsvarande 12V 20W halogen armatur. Artikel nr Typ Effekt W Ring färg M 70 Varmvit 3000K 3x1,2W 350mA Vit M 70 Varmvit 3000K 3x1,2W 350mA Borstat stål Spot Trio-T, Hide-a-lite LED ljuskälla 3x1,2W med 40 ljusspridning. Motsvarar 15-30W 12V halogenljuskälla QR-CB51 och kan monteras i de flesta downlights för 50 mm ljuskälla, utomhus i armaturer med kapslingsklass minst IP44. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering, seriekopplas från plus till minus. Levereras med 1 m kabel med amp-snabbkoppling. Ansluts till konstantströmsconverter 350mA, seriekopplas plus till minus. 210 lumen. Artikel nr Typ Färgtemp. K Effekt W Spot Trio-T 40 Varmvit x1,2W 350mA 7

10 Alu Square LED, Hide-a-lite Kapslingsklass IP21 infälld, klass III, CE- och F-märkt. LED downlight i borstad aluminium, för modern belysning i offentlig - och hemmiljö. Finns som singel, dubbel eller trippel armatur med Power LED ljuskälla 3x1,2W, 30 ljusspridning. Hela armaturen är tillverkad av strängsprutad aluminium med mattborstad finish. Ljuskällorna kan riktas med hjälp av innerringen som är ställbar 35 och vridbar 355. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering, seriekopplas från plus till minus. Fjädrar för montage i taktjocklekar mellan 1-25 mm. 150 lumen per ljuskälla motsvarar 20-35W 230V halogen. LED färg, varmvit 3000K Artikel nr Typ Effekt W Ytterdiam. mm Alu Square 1 LED 30 3x1,2W 350mA 92x Alu Square 2 LED 30 2x(3x1,2W) 350mA 172x Alu Square 3 LED 30 3x(3x1,2W) 350mA 252x92 EvoLED, Candelux Kapslingsklass IP65, 7-års garanti LED downlight med lumileds rebelldioder för högsta ljusutbyte, motsvarar mer än 50W halogenbelysning. Monteras i takfot eller i badrummet ovanför duschen. Ytan på armaturen är skyddslackerad i 5 lager för största möjliga motståndskraft mot UV-ljus. Separat diodkylning. 425 lumen totaleffekt på 700mA. 34 ljusspridning via linsteknik. Efter timmar är ljusutbytet 90 %. Snabb installation inklusive driver , kan ljusregleras. Tre olika fjäderlägen för olika taktjocklek. Passar till 60-70mm hålbild. Ingång: 230V direkt anslutning. Artikel nr Typ Effekt W Mått i mm EvoLED Vit, Varmvit 3000K 3x3 90x EvoLED Vit Dimbar, Varmvit 3000K 3x3 90x84 DLux LL030 Flood, Candelux Kapslingsklass IP20 Då höjden på denna armatur bara är 30 mm och värmen är max 32 grader på baksidan, behöver man inte ha en burk bakom som bygger höjd. Dioderna är rebelldioder ifrån lumileds som ger ett ljusutbyte som motsvarar en 35W halogen. Den kan vinklas upp till 35 och är idealisk för snedtak. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering. Den seriekopplas lätt pga snabbkopplingen med en lynx plugg med flera uttag. Hålbilden är 72 mm och tot diam 85 mm. Drivs på 350mA input och ger då 3x1,2W ut. Spridningsvinkeln är 45. Materialet är aluminium med spännbara skruvar och inte popnitar i upphängningen på inre ringen. Levereras med 1 meter kabel och snabbkoppling för smidigt montage. Artikel nr Typ Effekt W Mått i mm HxØ Downlight DLux Vit Varmvit 3000K 3x1,2 30x85 Spot On, Candelux Kapslingsklass IP68 Användningsområden både inomhus i dusch och badrum och utomhus i takfot eller rabatten. Den är bara 8,5 mm hög och har tekniken på LEDdioder sk clusterled vilket ger en 55 mm ljusyta istället för ett par mm och har en spridningsvinkel på 120. Detta gör att armaturen kyls både med det omgivande aluminiumskalet och på själva ljusytan och blir därför inte varmare en max 40 grader i rumstemperatur trots den stora ljuseffekten. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering. Drivs med 350mA, den ger över 380 lumen och drar ca 5W. Levereras med 1 meter kabel och snabbkoppling för enkel installation och kan seriekopplas med lynxplugg till flera enheter. För att förenkla installationen är armaturen magnetisk och levereras med en högeffektsmagnet för att skruva fast på icke magnetiska underlag. Artikel nr Typ Effekt W Mått i mm HxØ Downlight Spot On Varmvit 5 8,5x Downlight Spot On Kallvit 5 8,5x70 8

11 LED LYTE IP, Candelux Kapslingsklass IP65 Armatur i aluminium som passar för balkongräcken och altaner men även inne i duschar och omklädningsrum, då den bara är 30 mm djup men har en ljusspridning på hela 110. Hålbilden är 26 mm och två sidofjädrar håller den stadigt på plats. Den drivs med 350 ma och har en rebelldiod på 1,2W. Levereras med 1 meter kabel och snabbkoppling för att kunna ansluta flera armaturer seriellt med en lynxplugg. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering. Artikel nr Typ Mått i mm Downlight LED LYTE IP 30x32 LED Surface, Candelux Kapslingsklass IP65 Minispot med 110 spridningsvinkel på ljuset. Armaturen är avsedd för utanpåliggande montering i bänkar, skåp, tak m.m. Den är tillverkad i aluminium och har en skyddsklass på IP65 som gör det möjligt att ha den utomhus eller inomhus i badrum. Den drivs med 350 ma. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering. Uteffekten är 1,2W och levereras med 1.1 meter kabel med snabbkoppling för seriell lynxplugg, den blir inte varmare än max 33 grader vid rumstemperatur. Artikel nr Typ Mått mm Downlight LED Surface 60x20 Pluto fast, Maxel Kapslingsklass IP20 Skapa spännande effekter med Pluto. Lågt inbyggnadsmått och obetydlig värmeutveckling ger många möjligheter. Armaturen matas med 350mA via en konverter. Sekundärkopplingen från konverter kan göras upp till 20 meter. Ljuskälla 1,2W LED. Artikel nr Typ Effekt W Färgtemp. K Håltagn.xØxH mm Alu 1, x42x Vit 1, x42x Svart 1, x42x Alu distansring Pluto ställbar, Maxel Kapslingsklass IP20 Skapa spännande effekter med Pluto. Lågt inbyggnadsmått och obetydlig värmeutveckling ger många möjligheter. Armaturen matas med 350mA via en konverter. Sekundärkopplingen från konverter kan göras upp till 20 meter. Ljuskälla 1,2W LED. Pluto ställbar 40. Artikel nr Typ Effekt W Färgtemp. K Håltagn.xØxH mm Alu 1, x52x Vit 1, x52x Svart 1, x52x30 Komet fast, Maxel Kapslingsklass IP20 En infälld fast LED armatur med 3 st 1,2 W dioder. Försedd med kontakt som passar avsedd konverter med kopplingsbox. Komet är en serie LED-downlights som passar utmärkt där man vill få ner energiförbrukningen. Förslagsvis monteras armaturen i miljöer där den ska lysa i längre perioder. Spridning 24. Artikel nr Typ Effekt W Färgtemp. K Håltagn.xØxH mm fast 24 Alu 3x1, x70x fast 24 Vit 3x1, x70x45 Kapslingsklass IP fast 24 Vit 3x1, x73x45 9

12 Komet ställbar, Maxel Kapslingsklass IP20 En infälld ställ/vridbar LED armatur med 3 st 1,2 W dioder. Försedd med kontakt som passar till avsedd konverter med kopplingsbox. Komet är en serie LED-downlights som passar utmärkt där man vill få ner energiförbrukningen. Förslagsvis monteras armaturen i miljöer där den ska lysa i längre perioder. Komet ställbar 45. Artikel nr Typ Effekt W Färgtemp. K Håltagn.xØxH mm Tilt/twist 15 Alu 3x1, x91x Tilt/twist 24 Alu 3x1, x91x Tilt/twist 24 Vit 3x1, x91x50 LuxSpace, Philips Kapslingsklass: IP20, Klass I Monteras infällt i undertak. Fjäderklämmor för fixering. LuxSpace förbrukar enbart 19W och ger en energibesparing på upp till 50 % jämfört med traditionella downlights för kompaktlysrör. Armaturen är enkel att installera och den långa livslängden på timmar gör att man slipper allt besvär med att byta ljuskällor. LuxSpace har den allra senaste LED-tekniken som ger ett jämnt ljusflöde, stabil ljusfärg och bra färgåtergivning (Ra>80). Högglanspolerad spegeloptik med ringbländskydd. Ansluts via Push in plint V 50Hz. Separat LED driver box. Medellivslängd timmar, 70 % bibehållet ljusflöde vid Ta = 25. Ej reglerbara. Infällnadsmått 150 mm. Artikel nr Typ Effekt W DiamxHöjd mm BBS481 1XLED-3000WH-U x134 Base LED, Thorn Kapslingsklass IP44, skyddsklass I, infälld variant Infälld LED downlight som kombinerar energieffektivitet, kvalitet och lång livslängd. Stomme av pressgjuten aluminium. Täckring av pressgjuten aluminium med matt vit finish. Dekorativ innerring i matt vitt, matt koppar eller satinsilver som tillbehör. Infälld variant som fästs med två fjäderklämmor. Lämplig för mm taktjocklek. Håltagning: Ø 165 mm. De dekorativa innerringarna snäpps på plats. Dimning %. Kan regleras med de flesta ljusregleringsenheter som används till både glödlampor och lågvoltshalogen. Artikel nr Typ Effekt W Färgtemp. K Base LED, 165 MRE 1x12W L Base LED, 165 MRE 1x12W L LEDVANCE Downlight S, Osram Infälld armatur i polymer för exempelvis möbler. Utstrålningsvinkel 80. Ersätter 20W lågvolts halogenlampor. Ansluts direkt till nätspänning V, integrerat drivdon. Ljusutbyte: 50 lm/w. Upp till 70% energibesparing. Passar 16 mm hyllor, tack vare tjocklek på enbart 13 mm. Håltagning 68 mm. Artikel nr Typ Effekt W Färgtemp. Förp. K LEDVANCE Downlight S 6, x1 830 L80 anodized aluminium LEDVANCE Downlight S 6, x1 830 L80 vit 10

13 LEDVANCE Downlight M, Osram Kapslingsklass IP44 Infälld LED armatur i kompakta dimensioner, för innertak, badrum, affär, accentbelysning. Ett energisnålt och långlivat alternativ. Ersättare till MR16 lågvoltshalogen 50W, samma installationsdimensioner (håltagning diameter 68 mm), samma utstrålningsvinkel (36 och 12 ) och samma ljusstyrka. Justerbart huvud ± V. Levereras tillsammans med externt drivdon. Artikel nr Typ Effekt W Färgtemp. Förp. K LEDVANCE Downlight M 13, x1 830 L12 Vit LEDVANCE Downlight M 13, x1 830 L36 Vit LUMINESTRA LED, Osram Kapslingsklass IP20, Klass II Platt LED armatur med högt ljusflöde för hyllor, glasskåp och kök. Aluminumprofil med drivdon i blankvitt (RAL 9016). Prismatisk kåpa. Integrerad brytare. 1,6 m nätkabel. Medellivslängd timmar. Kan även drivas med separerat förkopplingsdon. Driftdon optimerat för DRAGON Plus LED. UV fritt. Ljusutbyte 50 lm/w. Artikel nr Typ Färg Färgtemp. K Förp LUMINESTRA LED Silver / Vit Sink LED, Exaktor Sink är en bänkarmatur med LED avsedd för montage under skåp. LED Sink ger ett klart krispigt ljus. LED enheten är monterad på en aluminiumskiva för att öka värmeavledningen. Ljusutbyte cirka 240 Lumen/enhet. Utstrålningsvinkel 120 grader. Ljusfärg cirka 4.000K. Armaturen är vändbar för alternativ placering av uttaget. Vippströmbrytare är standard. Uttag kan erhållas på samtliga längder. Armaturen har ledningsinföring i båda gavlarna samt i armaturens mitt genom införingshål med 10 mm. Sink är godkänd för genomgående installationsledning och är uppbyggd på ett mycket monteringsvänligt sätt. Artikel nr Typ Effekt W LxBxH mm xLED Uttag 2x6 590x100x xLED Uttag 3x6 890x100x xLED Uttag 4x6 1190x100x37 LED Varios Flat, Vinga Kapslingsklass IP20, Klass II, F-märkt Liten LED-spotlight med 3-fas universaladapter, 230V 50Hz, som ger mycket ljus (800lm) och har god färgåtergivning (Ra94) fullt jämförbart med halogenljus. Bygger ned endast 140 mm under skenan och har en spotlight Ø95 mm. Armaturhus i gjutet aluminium. LED IOS-reflektor systemet gör det möjligt att styra ljuset med spridningsvinklar från 10º upp till 54º. Med Mira-linsen skapas en elliptisk ljusbild. Ljusregleringsbar med tyristor/framkantsdimmer. Inbyggt elektroniskt drivdon. Adapter, spänning: 3-fas universal, 230V 50Hz. Livslängd LED och driver h ( 70 % av ljusflödet kvar). LED: 16W Power LED, strömkonstant 1400mA. Artikel nr Typ Färg Färgtemp. K LxH mm Varios Flat 16W LED Vit x183 11

14 LED Vägg- och takarmaturer, interiör Brick II, Hide-a-lite Kapslingsklass IP20, klass II, CE & F-märkt. Väggarmatur bestyckad med två Power LED på 1,2W eller 3W upp & ner ljus. Passar utmärkt för offentlig miljö som hotell, kontor och butiker och för bra belysning i hemmiljö. Armaturhuset och den 60 skålade reflektorn är tillverkade av rent aluminium. Matt borstad eller matt vitlackerad finish. Inbyggd converter för anslutning till 230V lumen ersätter 15-30W 230V halogen. Artikel nr Typ Färg Effekt HxBxDj. mm Brick 2 Led 2x1,2W 60 Borstad Alu. 2x1,2W 350mA 65x65x K Varmvit Brick 2 Led 2x3W 60 Borstad Alu. 2x3W 700mA 65x65x K Varmvit Brick 2 Led 2x1,2W 60 Vit 2x1,2W 350mA 65x65x K Varmvit Brick 2 Led 2x3W 60 Vit 2x3W 700mA 65x65x K Varmvit Column II, Hide-a-lite Kapslingsklass IP20, klass II, CE & F-märkt. Väggarmatur bestyckad med två Power LED på 1,2W för upp & ner ljus. Låg energiförbrukning, lång livslängd ca timmar och lite värme gör den till ett mycket bra och miljövänligt alternativ till traditionell halogenbelysning. Passar utmärkt för offentlig miljö som hotell, kontor och butiker och för bra belysning i hemmiljö. Armaturhuset och den 40 skålade reflektorn är tillverkade av rent aluminium. Inbyggd converter för anslutning till 230V. 100 lumen ersätter 15-30W 230V halogen. Artikel nr Typ Färg Effekt HxBxDj. mm Column 2 2x1,2W 40 Borstad Alu. 2x1,2W 350mA 138x88x K Varmvit Column 2 2x1,2W 40 Vit 2x1,2W 350mA 138x88x K Varmvit 12

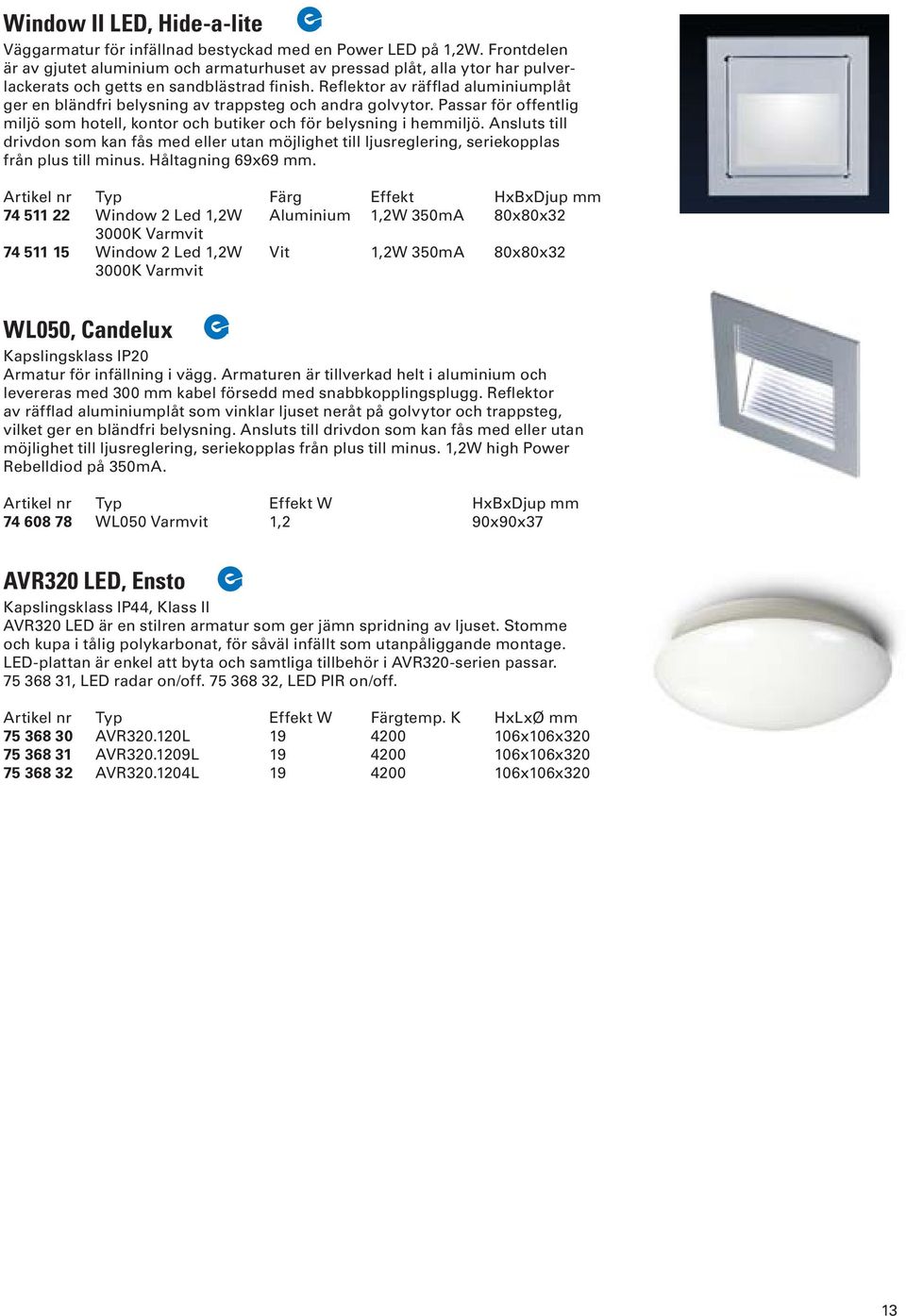

15 Window II LED, Hide-a-lite Väggarmatur för infällnad bestyckad med en Power LED på 1,2W. Frontdelen är av gjutet aluminium och armaturhuset av pressad plåt, alla ytor har pulverlackerats och getts en sandblästrad finish. Reflektor av räfflad aluminiumplåt ger en bländfri belysning av trappsteg och andra golvytor. Passar för offentlig miljö som hotell, kontor och butiker och för belysning i hemmiljö. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering, seriekopplas från plus till minus. Håltagning 69x69 mm. Artikel nr Typ Färg Effekt HxBxDjup mm Window 2 Led 1,2W Aluminium 1,2W 350mA 80x80x K Varmvit Window 2 Led 1,2W Vit 1,2W 350mA 80x80x K Varmvit WL050, Candelux Kapslingsklass IP20 Armatur för infällning i vägg. Armaturen är tillverkad helt i aluminium och levereras med 300 mm kabel försedd med snabbkopplingsplugg. Reflektor av räfflad aluminiumplåt som vinklar ljuset neråt på golvytor och trappsteg, vilket ger en bländfri belysning. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering, seriekopplas från plus till minus. 1,2W high Power Rebelldiod på 350mA. Artikel nr Typ Effekt W HxBxDjup mm WL050 Varmvit 1,2 90x90x37 AVR320 LED, Ensto Kapslingsklass IP44, Klass II AVR320 LED är en stilren armatur som ger jämn spridning av ljuset. Stomme och kupa i tålig polykarbonat, för såväl infällt som utanpåliggande montage. LED-plattan är enkel att byta och samtliga tillbehör i AVR320-serien passar , LED radar on/off , LED PIR on/off. Artikel nr Typ Effekt W Färgtemp. K HxLxØ mm AVR L x106x AVR L x106x AVR L x106x320 13

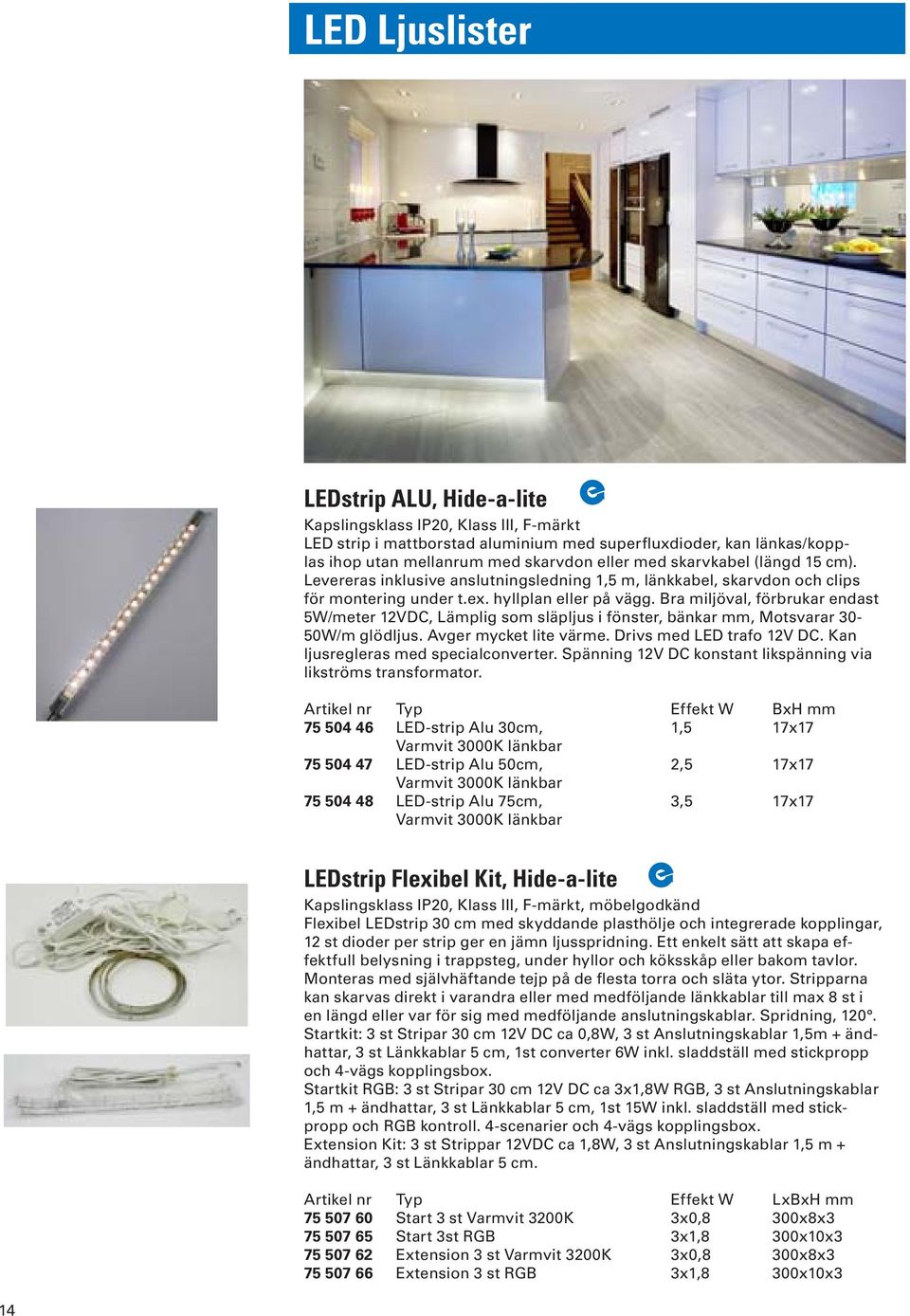

16 LED Ljuslister LEDstrip ALU, Hide-a-lite Kapslingsklass IP20, Klass III, F-märkt LED strip i mattborstad aluminium med superfluxdioder, kan länkas/kopplas ihop utan mellanrum med skarvdon eller med skarvkabel (längd 15 cm). Levereras inklusive anslutningsledning 1,5 m, länkkabel, skarvdon och clips för montering under t.ex. hyllplan eller på vägg. Bra miljöval, förbrukar endast 5W/meter 12VDC, Lämplig som släpljus i fönster, bänkar mm, Motsvarar 30-50W/m glödljus. Avger mycket lite värme. Drivs med LED trafo 12V DC. Kan ljusregleras med specialconverter. Spänning 12V DC konstant likspänning via likströms transformator. Artikel nr Typ Effekt W BxH mm LED-strip Alu 30cm, 1,5 17x17 Varmvit 3000K länkbar LED-strip Alu 50cm, 2,5 17x17 Varmvit 3000K länkbar LED-strip Alu 75cm, 3,5 17x17 Varmvit 3000K länkbar LEDstrip Flexibel Kit, Hide-a-lite Kapslingsklass IP20, Klass III, F-märkt, möbelgodkänd Flexibel LEDstrip 30 cm med skyddande plasthölje och integrerade kopplingar, 12 st dioder per strip ger en jämn ljusspridning. Ett enkelt sätt att skapa effektfull belysning i trappsteg, under hyllor och köksskåp eller bakom tavlor. Monteras med självhäftande tejp på de flesta torra och släta ytor. Stripparna kan skarvas direkt i varandra eller med medföljande länkkablar till max 8 st i en längd eller var för sig med medföljande anslutningskablar. Spridning, 120. Startkit: 3 st Stripar 30 cm 12V DC ca 0,8W, 3 st Anslutningskablar 1,5m + ändhattar, 3 st Länkkablar 5 cm, 1st converter 6W inkl. sladdställ med stickpropp och 4-vägs kopplingsbox. Startkit RGB: 3 st Stripar 30 cm 12V DC ca 3x1,8W RGB, 3 st Anslutningskablar 1,5 m + ändhattar, 3 st Länkkablar 5 cm, 1st 15W inkl. sladdställ med stickpropp och RGB kontroll. 4-scenarier och 4-vägs kopplingsbox. Extension Kit: 3 st Strippar 12VDC ca 1,8W, 3 st Anslutningskablar 1,5 m + ändhattar, 3 st Länkkablar 5 cm. Artikel nr Typ Effekt W LxBxH mm Start 3 st Varmvit 3200K 3x0,8 300x8x Start 3st RGB 3x1,8 300x10x Extension 3 st Varmvit 3200K 3x0,8 300x8x Extension 3 st RGB 3x1,8 300x10x3 14

17 LEDstrip Power, Hide-a-lite LEDstrip av mattborstad aluminium med 1,2W/350 ma LED-ljuskällor, 1 st per 10 cm. Kan länkas/kopplas ihop utan mellanrum upp till max effekt på konverter. Levereras inklusive anslutningsledning 1,5 m, länkkabel, skarvdon och clips för montering under t.ex. hyllplan. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering. Artikel nr Typ Effekt Längd mm LEDstrip power Alu. Varmvit 3000K 3x1,2W 350mA LEDstrip power Alu. Varmvit 3000K 5x1,2W 350mA LEDstrip power Alu. Varmvit 3000K 7x1,2W 350mA 700 LEDstrip Flexibel, Hide-a-lite Kapslingsklass IP20, klass III, F-märkt, möbelgodkänd. Flexibel LEDstrip med självhäftande tejp för snabb och enkel installation på de flesta släta ytor. 120 spridningsvinkel ger en jämn ljusspridning, och gör den lämplig som fyllnadsljus och släpljus i t.ex. hyllor, köksinredningar, trappsteg och räcken såväl inomhus som utomhus. Levereras som standard i 5 meters längd med färdiga kopplingar. Låg energiförbrukning, lång livslängd ca timmar och låg värme utveckling gör den till ett mycket bra och miljövänligt alternativ till traditionell belysning. Finns som enkelfärg eller i RGB utförande. LEDstrip Flexibel Kapningsbar varje 50 mm, färdiga lödpunkter. Kan ljusregleras med LED Dimmer KZQ. Varmvit 3500K Artikel nr Typ Effekt Spänning BxH mm LEDstrip Flexibel 5m 24W/5M 12V/DC 8,5x3 LEDstrip Flexibel RGB Kapningsbar varje 125 mm, med färdiga lödpunkter. Min 125 mm max mm. Styrs med RGB kontroll via tryckknapp eller fjärrkontroll. RGB Artikel nr Typ Effekt Spänning BxH mm LEDstrip Flexibel 5m 60W/5M 24V/DC 15x3 LEDstrip Flexibel IP68, Hide-a-lite Kapslingsklass IP68, klass III, F-märkt, möbelgodkänd. Vattentät flexibel LEDstrip med självhäftande tejp för snabb och enkel installation på de flesta släta ytor. 120 spridningsvinkel ger en jämn ljusspridning, och gör den lämplig som fyllnadsljus och släpljus i t.ex. hyllor, köksinredningar, trappsteg och räcken såväl inomhus som utomhus. Levereras som standard i 5 meters längd med färdiga kopplingar IP68, 10 st monteringsclips och en monteringssats för kapning eller till löpmeter. Kan kapas och återförslutas. Låg energiförbrukning, lång livslängd c:a timmar och låg värmeutveckling gör den till ett mycket bra och miljövänligt alternativ till traditionell belysning. Kapningsbar varje 50 mm, färdiga lödpunkter. Drivs med 12V/DC. Kan ljusregleras med LED Dimmer KZQ. Artikel nr Typ Effekt L min-max mm BxH mm LEDstrip Flex. 5m 24W/5M x4 Varmvit 3500K LEDstrip FX IP68, Hide-a-lite Kapslingsklass IP68 LEDstrip med ett ljusflöde som gör att den kan ersätta lysrör och halogenspottar i många applikationer t.ex som bänkbelysning i kök. Jämn ljusspridning gör den lämplig på ställen där man vill skapa ett fyllnads- eller släpljus, i hyllor, skåp, fönster m.m. Levereras med självhäftande tejp och färdiga snabbkopplingar för enkelt montage, som standard i 5 meters längder eller i speciallängder efter önskemål. Ansluts till LED-trafo 24V DC. Kan ljusregleras med LEDdimmer. Varmvit 3500K Artikel nr Typ Effekt BxH mm LEDstrip FX 5m 12W/m 0.24W/LED 14x5 15

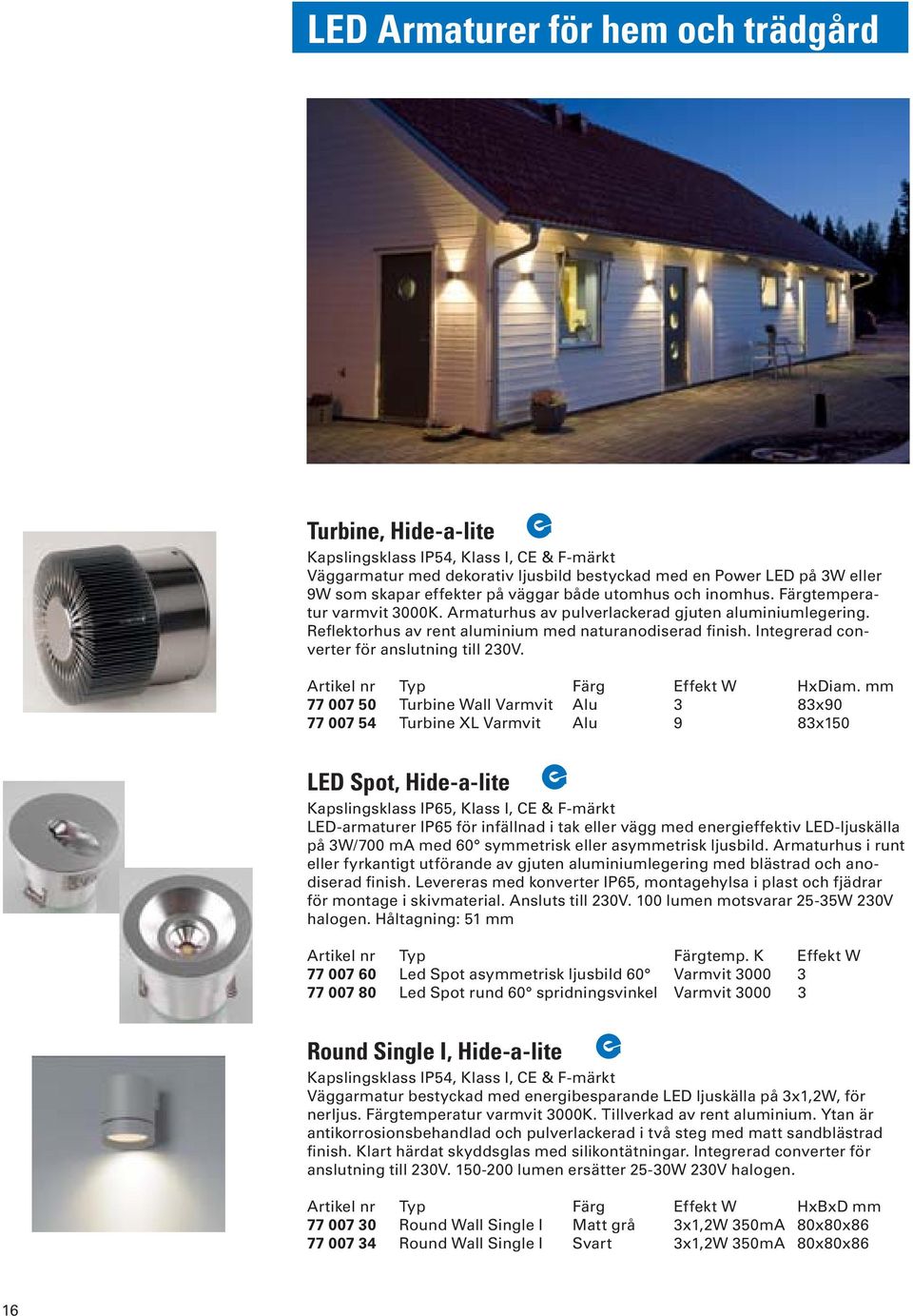

18 LED Armaturer för hem och trädgård Turbine, Hide-a-lite Kapslingsklass IP54, Klass I, CE & F-märkt Väggarmatur med dekorativ ljusbild bestyckad med en Power LED på 3W eller 9W som skapar effekter på väggar både utomhus och inomhus. Färgtemperatur varmvit 3000K. Armaturhus av pulverlackerad gjuten aluminiumlegering. Reflektorhus av rent aluminium med naturanodiserad finish. Integrerad converter för anslutning till 230V. Artikel nr Typ Färg Effekt W HxDiam. mm Turbine Wall Varmvit Alu 3 83x Turbine XL Varmvit Alu 9 83x150 LED Spot, Hide-a-lite Kapslingsklass IP65, Klass I, CE & F-märkt LED-armaturer IP65 för infällnad i tak eller vägg med energieffektiv LED-ljuskälla på 3W/700 ma med 60 symmetrisk eller asymmetrisk ljusbild. Armaturhus i runt eller fyrkantigt utförande av gjuten aluminiumlegering med blästrad och anodiserad finish. Levereras med konverter IP65, montagehylsa i plast och fjädrar för montage i skivmaterial. Ansluts till 230V. 100 lumen motsvarar 25-35W 230V halogen. Håltagning: 51 mm Artikel nr Typ Färgtemp. K Effekt W Led Spot asymmetrisk ljusbild 60 Varmvit Led Spot rund 60 spridningsvinkel Varmvit Round Single I, Hide-a-lite Kapslingsklass IP54, Klass I, CE & F-märkt Väggarmatur bestyckad med energibesparande LED ljuskälla på 3x1,2W, för nerljus. Färgtemperatur varmvit 3000K. Tillverkad av rent aluminium. Ytan är antikorrosionsbehandlad och pulverlackerad i två steg med matt sandblästrad finish. Klart härdat skyddsglas med silikontätningar. Integrerad converter för anslutning till 230V lumen ersätter 25-30W 230V halogen. Artikel nr Typ Färg Effekt W HxBxD mm Round Wall Single I Matt grå 3x1,2W 350mA 80x80x Round Wall Single I Svart 3x1,2W 350mA 80x80x86 16

19 Round Double I, Hide-a-lite Kapslingsklass IP54 Väggarmatur bestyckad med 2 st Power LED på 3W för upp & ner ljus. Tillverkad av rent aluminium. Pulverlackerad i två steg med matt sandblästrad finish. Klart härdat skyddsglas med silikontätningar. Integrerad converter för anslutning till 230V. 150 lumen ersätter 25-35W halogen 230V. Artikel nr Typ Färg Effekt W Round Double I, Varmvit 3000K Matt grå 2x3 Round Double II, Hide-a-lite Kapslingsklass IP54, Klass I, CE & F-märkt Väggarmatur bestyckad med två energibesparande LED ljuskällor på 3x1,2W. Upp & ner ljus. Färgtemperatur varmvit 3000K. Tillverkad av rent aluminium. Ytan är antikorrosionsbehandlad och pulverlackerad i två steg med matt sandblästrad finish. Klart härdat skyddsglas med silikontätningar. Integrerad converter för anslutning till 230V. 300 lumen ersätter 50-60W 230V halogen. Artikel nr Typ Färg Effekt W HxBxD mm Round Wall Double II Matt grå 6x1,2W 350mA 180x80x Round Wall Double II Svart 6x1,2W 350mA 180x80x110 Cube I, Hide-a-lite Kapslingsklass IP54, Klass I, CE & F-märkt Väggarmatur bestyckad med två energibesparande LED ljuskällor på 6x1,2W, upp & ner ljus. Färgtemperatur varmvit 3000K. Tillverkad av rent aluminium. Ytan är antikorrosionsbehandlad och pulverlackerad i två steg med matt sandblästrad finish. Klart härdat skyddsglas med silikontätningar. Integrerad converter för anslutning till 230V. 300 lumen ersätter 50-60W 230V halogen. Artikel nr Typ Färg Effekt W HxBxD mm Cube Wall I, Varmvit Matt grå 6x1,2W 350mA 100x100x Cube Wall I, Varmvit Svart 6x1,2W 350mA 100x100x102 Cube IB, Hide-a-lite Kapslingsklass IP54, Klass I, CE & F-märkt Väggarmatur bestyckad med energibesparande LED ljuskälla på 3x1,2W, för upp eller nerljus. Tillverkad av rent aluminium. Ytan är antikorrosionsbehandlad och pulverlackerad i två steg med matt sandblästrad finish. Klart härdat skyddsglas med silikontätningar. Integrerad converter för anslutning till 230V. 150 lumen ersätter 25-30W 230V halogen. Artikel nr Typ Färg Effekt W HxBxD mm Cube Wall IB, Varmvit Matt grå 3x1,2W 350mA 100x100x E Cube Wall IB, Varmvit Svart 3x1,2W 350mA 100x100x102 Stair Light, Hide-a-lite Kapslingsklass IP67, Klass III Stair Light är en armatur med 3 st 0,1W dioder. Armaturer för infällt montage, perfekt som markeringsljus vid t.ex. trappor. Kan monteras utomhus och i badrum tack vare sin höga IP-klass. Levereras med 2 m kabel för utomhusbruk och amp snabbkontakt. Ansluts till elektronisk likströmstransformator 12V DC. Inbyggnadsdjup 27 mm. Diameter 36 mm. Artikel nr Typ Färgtemp. K Ringfärg Stair Light Varmvit 3000 Matt krom Stair Light Vit 6000 Matt krom 17

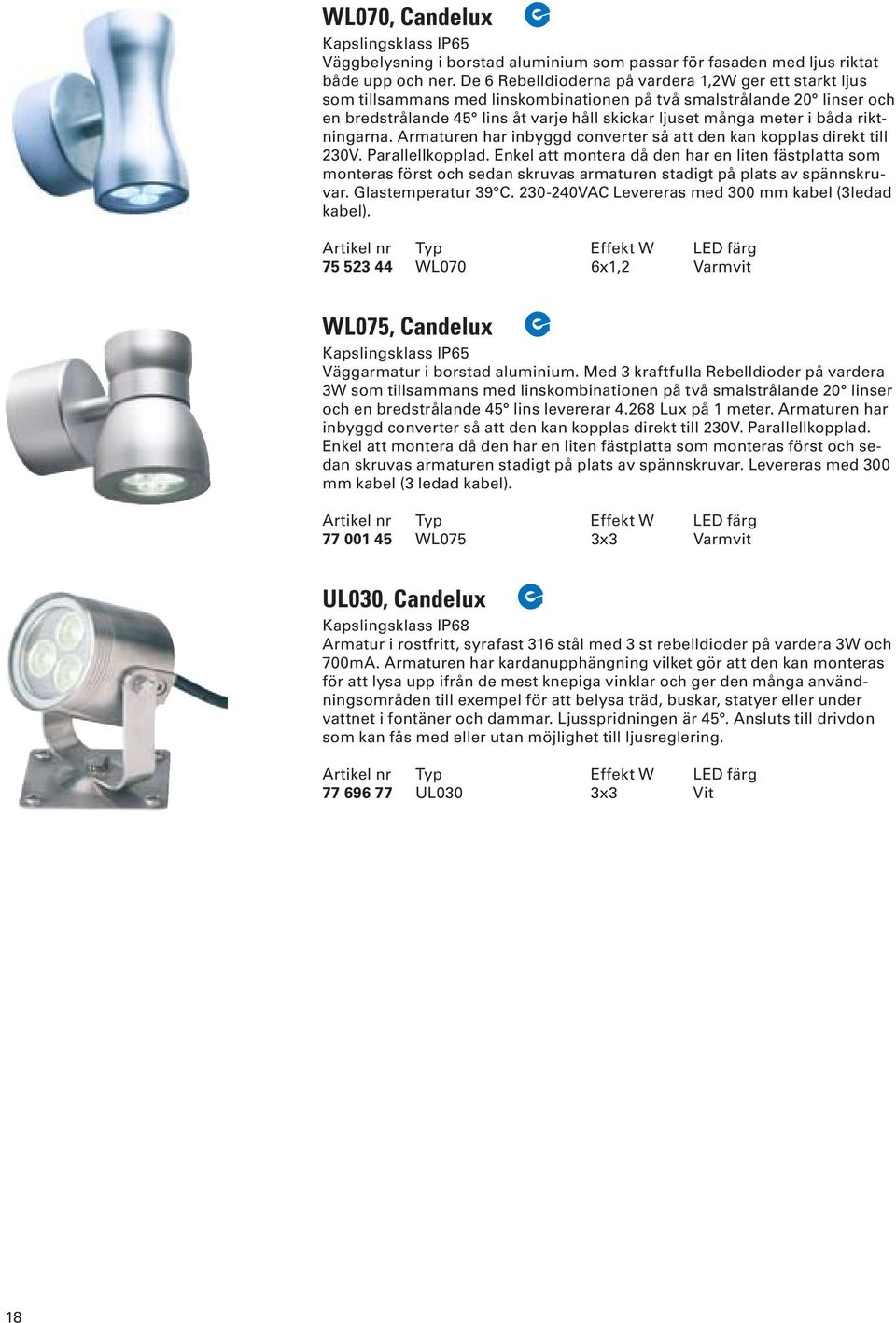

20 WL070, Candelux Kapslingsklass IP65 Väggbelysning i borstad aluminium som passar för fasaden med ljus riktat både upp och ner. De 6 Rebelldioderna på vardera 1,2W ger ett starkt ljus som tillsammans med linskombinationen på två smalstrålande 20 linser och en bredstrålande 45 lins åt varje håll skickar ljuset många meter i båda riktningarna. Armaturen har inbyggd converter så att den kan kopplas direkt till 230V. Parallellkopplad. Enkel att montera då den har en liten fästplatta som monteras först och sedan skruvas armaturen stadigt på plats av spännskruvar. Glastemperatur 39 C VAC Levereras med 300 mm kabel (3ledad kabel). Artikel nr Typ Effekt W LED färg WL070 6x1,2 Varmvit WL075, Candelux Kapslingsklass IP65 Väggarmatur i borstad aluminium. Med 3 kraftfulla Rebelldioder på vardera 3W som tillsammans med linskombinationen på två smalstrålande 20 linser och en bredstrålande 45 lins levererar Lux på 1 meter. Armaturen har inbyggd converter så att den kan kopplas direkt till 230V. Parallellkopplad. Enkel att montera då den har en liten fästplatta som monteras först och sedan skruvas armaturen stadigt på plats av spännskruvar. Levereras med 300 mm kabel (3 ledad kabel). Artikel nr Typ Effekt W LED färg WL075 3x3 Varmvit UL030, Candelux Kapslingsklass IP68 Armatur i rostfritt, syrafast 316 stål med 3 st rebelldioder på vardera 3W och 700mA. Armaturen har kardanupphängning vilket gör att den kan monteras för att lysa upp ifrån de mest knepiga vinklar och ger den många användningsområden till exempel för att belysa träd, buskar, statyer eller under vattnet i fontäner och dammar. Ljusspridningen är 45. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering. Artikel nr Typ Effekt W LED färg UL030 3x3 Vit 18

21 LED Mark- och golvarmaturer LED Spot Nauto Round, Hide-a-lite Kapslingsklass IP68 Mark/golvarmatur bestyckad med 3st Power LED på 1,2W med 120 spridningsvinkel. Rostfri ytterring, borstad yta. Armaturhus och box i slagtålig plast, opalt skyddsglas av polykarbonat som tål hög belastning. Överkopplingsbar via dubbla PG-kopplingar. Passar för applikationer i de flesta material, även betong. Lämplig belysning i gångvägar, även idealisk som poolbelysning ned till 3 m djup. Levereras med ingjutningsbox. Ansluts till extern konstantströmskonverter via seriekoppling lumen motsvarar 25-35W 230V halogen. Håltagning: 80mm, inb. djup 84 mm. Artikel nr Typ Färgtemp. K Effekt LED Spot Nauto Round Kallvit x1,2W 350mA 19

22 52 Spot Floor, fabrikat Hide-a-lite Kapslingsklass IP66, klass III, F-märkt, möbelgodkänd. LED-Spot 1,2W med 120 ljusspridning. Liten nätt armatur med lågt inbyggnadsmått på endast 7 mm som tål att belastas med 90 kg. Kan monteras direkt i trädäck, de flesta golvmaterial, trappor m.m. såväl inomhus som utomhus. Armaturhus av stryktålig mjölkfärgad polykarbonat. Levereras inklusive 1 m kabel (FROR) för utomhusbruk. Monteras genom att pressas/limmas fast i ett 10 mm hål minst 7 mm djupt. Ansluts till drivdon som kan fås med eller utan möjlighet till ljusreglering, seriekopplas från + till -. Artikel nr Typ Effekt W Håltagn. mm Ytterdiam. mm Spoot Floor 1W 3000K 1,2W 350mA LED Mini Disc Light, Hide-a-lite Kapslingsklass IP67, Klass III, F-märkt, möbelgodkänd LED armatur bestyckad med LED ljuskälla på 0,5W. Armaturhus av gjuten aluminiumlegering. Pulverlackerad i två steg med matt sandblästrad finish. Mattblästrat och härdat skyddsglas. Kan kopplas vidare direkt i armaturen, ansluts till extern 12V DC transformator, max 60 armaturer i en slinga. Artikel nr Typ Färgtemp. K LED Mini Disc Light Varmvit 3000K Spot UP, Hide-a-Lite Kapslingsklass IP67, Klass I, CE & F-märkt, beträdbar LED armatur bestyckad med energibesparande LED ljuskällor på 6x1,2W med 30 ljusspridning. Infällt montage i mark och golv, för belysning av fasader väggar och gångvägar såväl utomhus som inomhus. Tillverkad av rent aluminium med borstad och naturanodiserad finish. Härdat skyddsglas och silikontätningar. Levereras med ingjutningshylsa av plast, inbyggd converter och 3 m gummikabel för anslutning till 230V. 500 lumen ersätter 50-75W 230V halogen. Varmvit, 3000K. Artikel nr Typ Effekt Hålt.xDiam. xdjup mm Spot UP Round Alu 6x1,2W 350mA 91x100x92 Eris, Maxel Kapslingsklass IP65 Armatur i aluminium för infällnad i trallgolvet eller takfoten. 30 cm gummikabel medföljer. Artikel nr Typ Effekt W Färgtemp. K Håltagning mm Mini Amazon LED KIT, Philips Kapslingsklass IP65 (armaturer), IP55 (transformator) Vit eller blå Amazon LED med plant täckglas. Design med 1 st LED istället för 4 st. Detta ger en bättre jämnhet och ett mjukare ljus. 1-LED SMD har ett aluminiumhölje och frostat täckglas av polykarbonat. För infällning i mark eller byggnadsdelar, klarar en belastning på kg. Armaturpaketet består av 10 st armaturer (IP65), anslutningsledning, 20 m överkopplingsledning 22 st toppskarvar och 1 st transformator (IP55) samt 1 st fjärrkontroll för manövrering på/av. Ljuskälla: 1 LED SMD. Levereras inklusive ljuskälla. Artikel nr Typ Effekt W BBC 211 1xLED-HB/WH 20

23 LED Arbetsbelysning Handlampa LED, a-collection Kapslingsklass IP20 Ljuskälla: 27+9 LED Laddström: 230 VAC / VDC Batteri: NiMh 3,6 V Brinntid: 4 tim med 27 LED, 10 tim med 9 LED Laddare 230 V och 12/24 V ingår, magnethållaren finns som tillbehör Artikel nr Typ Diam.xL mm Handlampa LED a-collection 40x250 21

24 Spike, Cellite Kapslingsklass IP54 Ljusstyrka: 27 LED 3,24W Vikt (utan laddare): 0,22 kg Mått: Ø45x255 Batteri: NiMH 1,8Ah, 3,6V Brinntid per laddning: 4 tim Laddningstid: 4 tim Artikel nr Typ Effekt W ØxL mm Spike 3,24 45x Magnethållare 65x50x Laddande ciggkabel Taurus SMD LED, Cellite Kapslingsklass IP54 Arbetsbelysning med 462 st ytmonterade (SMD) LED som ger hela lumen. Taurus SMD LED har två nätuttag på baksidan för användning vid nätdrift. Nätanslutning sker med 5 m lång H07RN-F-kabel. Arbetsbelysningen som har justerbart handtag är mycket slagtålig tack vare polykarbonatmaterial i skyddsglas och hölje. I Akku-varianten laddas det inbyggda batteripacket upp på ca 4 timmar vid nätanslutning (230V). Vid spänningsbortfall på nätanslutningen aktiveras den inbyggda nödljusfunktionen och lampan ger normal belysningsstyrka i ca 1,5 timme. Artikel nr Typ Effekt W HxBxDj mm Taurus SMD LED x330x Taurus SMD LED Akku x330x140 Magnum 127 LED, Cellite Kapslingsklass IP54 Batteridriven alt. nätansluten och har nödljusfunktion. Uppladdningsbar med ny LiIon-teknik från Samsung och inbyggd laddare (uppladdningstid ca 4 timmar, brinntid på en laddning 5 timmar). Inbyggd nödljusfunktion, lampan tänds vid spänningsbortfall på nätanslutningen och lyser i ca 5 timmar. Har ett extra nätuttag på baksidan för användning vid nätdrift, nätanslutning sker med 300 mm lång H07RN-F-kabel. Levereras inklusive ljuskälla. Artikel nr Typ Effekt W LxBxH mm Magnum 127 LED 15,24 110x230x340 Peli 9430 RALS, Cellite Peli 9430 RALS är en flexibel portabel LED-baserad uppladdningsbar arbetsbelysning. Armaturen har en konstruktion med hållbar front av polykarbonat. Optiken i lamphuvudet är framtagen för att ge optimal ljusspridning och i varje lamphuvud sitter 24 st. High intesity LED s (24W) som genererar max Lumen (2 olika lägen för ljusstyrka finns på Peli 9430 RALS). Tillhörande teleskopstativ (max höjd 0,82 m) är integrerat i bärhandtaget och är mycket lätt att fälla upp och ned. Batteri Bly/VRLA: 12V x 20Ah. Lumen Lystid (H/L): 8 tim / 15 tim. Laddningstid: 5 tim. Artikel nr Typ Mått mm Peli 9430 RALS 400x200x230 22

25 LED Strålkastare XLED, Steinel Kapslingsklass IP44, Klass I Omgivningstemperatur: -30 C +50 C. För väggmontage. Stomme, arm, väggfäste och strålkastarhuvud av pressgjuten aluminium. Montagedel av polykarbonat. Ljuskälla 3W LED, färgtemperatur 4100 K vit. Ra index 89. Fabrikat Philips Rebel. Livslängd h 80 % ljus. Anslutning bakifrån vägg. Utanpåliggande kabel underifrån. Kopplingsplint 3x1,5 mm² + jordskruv. Elektriska data: 230V, 50Hz. Försedd med elektronisk temperaturövervakning (ATC - Active Thermo Control) som övervakar drifttemperaturen i strålkastarna. Vid för hög temperatur i strålkastaren sänks spänningen till LED-lamporna, vilket ger lägre drifttemperatur. Tillbehör: Stolpfäste för 60 mm stolpe ( ), hörnfäste ( ), markspett ( ). Artikel nr Typ Effekt W HxBxD mm XLED 25, Svart x200x200 XLED med IR-rörelsevakt, Steinel Kapslingsklass IP44, Klass I Väggmontage. Stomme, arm, väggfäste och strålkastarhuvud av pressgjuten aluminium. Montagedel av polykarbonat. Svängbart LED-lamphuvud, 270 horisontellt, 200 vertikalt. Försedd med IR-rörelsevakt som bevakar max 12 m för gående personer längs med sensorn, ej rakt emot. Sensorns bevakningsvinkel 240 med öppningsvinkel 180. Efterlystiden dvs hur länge strålkastaren ska vara tänd efter sista rörelse, är inställbar från 5 sekunder till 15 minuter. XLED är försedd med ett inställbart skymningsrelä LUX. XLED med rörelsevakt kan styra andra XLED strålkastare, max 2 st. Ljuskälla 3W LED, färgtemperatur 4100 K vit. Ra index 89. Fabrikat Philips Rebel. Livslängd h 80 % ljus. För att säkerställa en lång livslängd för LED-lamporna, är strålkastarna försedda med elektronisk temperaturövervakning (ATC - Active Thermo Control). ATC funktionen ser till att temperaturen inte blir för hög i strålkastaren genom att sänka spänningen till LED-lamporna vid för höga drifttemperaturer. Därför kan XLED placeras och användas i varmare miljöer som t.ex. montage på södervägg, under takfot etc. Anslutning bakifrån vägg. Utanpåliggande kabel underifrån. Plint 3x2,5 mm². Elektriska data: 230V, 50Hz. Kan tvångstyras för permanent ljus i fyra timmar för att sedan övergå till sensor-drift, sker via väggströmställare. Tillbehör: Stolpfäste för 60 mm stolpe ( ), hörnfäste ( ). Artikel nr Typ Effekt W HxBxD mm XLED 25, Svart sensor x200x200 23

26 LED Park- och gatubelysning Mini Iridium LED, Philips Kapslingsklass IP66, Klass II, IK07 Montage: För utliggararm mm alt. Rakstolpe mm. Mini Iridium LED är en gatljusarmatur med den senaste LED tekniken, avsedd för gång/ park och cykelvägar. Armaturhuset är tillverkat i pressgjuten aluminium, frostat optikskydd av polykarbonat med klara linser. Armaturtaket är lackerat i grått RAL7043. Rekommenderad montagehöjd 3,5 m till 6 m. Mini Iridium LED finns i två optimutförande: (NSO) Smalstrålande och (MSO) Mediumstrålande h livslängd. Anslutning: Skruvtätning PG13,5mm,kopplingsplint 2x2,5mm². Elektrisk data: V 50Hz integrerad LED driver. Armaturen har ett CLO (constant light output) system som gör att ljusflödet är konstant under h. LED modulen och driver enheten är utbytbar med ett enkelt handgrepp. Vindyta SCX värde med formfaktor 0,032. Artikel nr Typ Effekt W LxBxH mm BGS451 LXML/WW 20W II x262x154 NSO GR 60/76P BGS451 LXML/WW 31W II x262x154 NSO GR 60/76P BGS451 LXML/WW 31W II x262x154 MSO GR 60/76P 24

27 CitySpirit Ledcone, Philips Kapslingslass IP65, Klass II Armatur för stadsbelysning, bostadsområden, promenadområden och gångvägar. Asymmetrisk toppreflektor för LED. Armaturhus av pressgjutet korrosionsmotståndigt aluminium. Stolpfäste av pressgjutet aluminium. Kupa i UV stabiliserad genomlysande polykarbonat. Överdel, ABS med värmesköld. Reflektorer, eloxerat aluminium. Monteras på stolptopp Ø 76 mm. Artikel nr Typ Effekt W Diam.xHöjd mm BDS470 XR-E/WW II TB-LED GR 76P x 585 Atla LED, Thorn Kapslingslass IP65, Klass II En robust och energieffektiv armatur som lämpar sig lika bra för nya anläggningar som ersättare för äldre, energislukande gatuarmaturer. Atla LED har ett helt unikt, vändbart stolpfäste vilket innebär att armaturhuset kan monteras antingen direkt på rakstolpe eller på en utliggararm. För respektive montagesätt vändes endast stolpfästet och låses med 2 st insexskruvar. Armaturhus och stolpfäste i gjuten aluminium lackad i silverfärg (SS4263/ EN AB44300). Härdat planglas eller välvd kupa i polykarbonat. Med hjälp av det vändbara stolpfästet monteras armaturhuset antingen på Ø mm stolptopp eller på arm med 2 insexskruvar. Reflektorhuset monteras på stolpfästet med två kraftiga, vandaltåliga stållås. Alla komponenter är monterade på en driftdonsplatta som snabbt kan lossas med hjälp av två skruvar och enkelt bytas vid behov. Avskärmningssats innehåller planglas eller välvd kupa med packning. Armaturen levereras med förmonterad kabel, 8 meter (2x1,0 mm²). Bestyckad med LED modul Fortimo LED LLM W/740. Färgtemperatur, 4000K. Livslängd, timmar (vid ta 25, 70 % kvar av ljusflödet). EFL - planglas ESH - välvd kupa Artikel nr Typ Effekt Ljusflöde Ra index ATLA LED nllm W EFL 8M ATLA LED nllm W ESH 8M Plurio LED, Thorn Kapslingslass IP66, Klass II, Vandalklass IK08 Armaturhus tillverkat av aluminium, silver- eller mörkgrå. Kupa av klar UVstabiliserat polykarbonat med antibländningsprismor på den yttre delen. Reflektor och kabelrör av vit ABS. Reflektorer (asymmetrisk version), anodiserat aluminium. Skruvar av rostfritt stål. Montage på stolptopp. Topp: Ø 60 mm (instick 75 mm). Enkelt montage med fästskruvar placerade på en sida av armaturhalsen. Enkel anslutning via snabbkopplingsplint under driftdonshöljet. Driftdonet placeras i armaturhalsen utan någon extra fästanordning (enkelt underhåll via kupan). Placera kupan/armaturhuset över armaturhalsen. Se till att pilen ligger på gatusidan i street versionen. Fäst med tre skruvar med samma verktyg som för fastsättningen av armaturen. LED ansluts enkelt till sitt driftdon. Artikel nr Typ Effekt W Diam.xHöjd mm PLURIO O LED 45W CL2 R/S N4M x PLURIO O LED 45W CL2 STR N4M x PLURIO R LED 45W CL2 R/S N4M x PLURIO R LED 45W CL2 STR N4M x
