1 Jan Risén 1 Building Automation

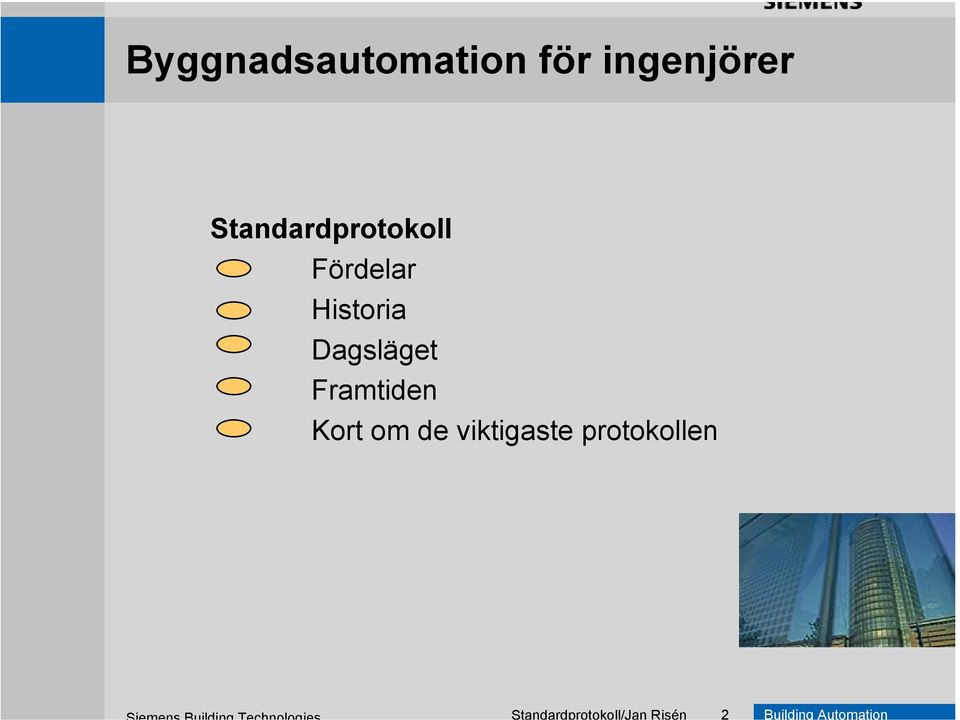

2 2 Building Automation Byggnadsautomation för ingenjörer Standardprotokoll Fördelar Historia Dagsläget Framtiden Kort om de viktigaste protokollen

3 3 Building Automation Fördelar med standardprotokoll Det möjliggör användning av en gemensam infrastruktur i form av nätverk och datorer. Det skapar förutsättningar för datautbyte mellan produkter/system från olika leverantörer (interoperabilitet) Det ger ett större utbud av produkter och leverantörer Det öppnar för ett utökat funktionsomfång i form av integration av olika system för byggnadsautomation, brand, säkerhet, belysning etc.

4 4 Building Automation Fördelar med standardprotokoll Standardprotokoll är en förutsättning för öppna system!

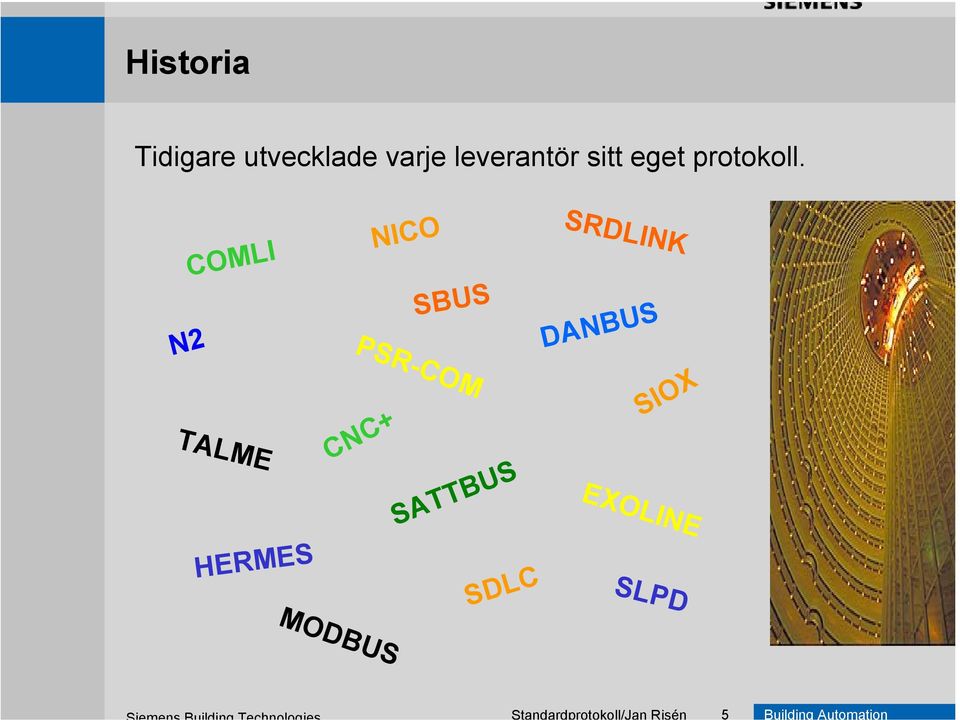

5 Historia Tidigare utvecklade varje leverantör sitt eget protokoll. SRDLINK COMLI NICO SBUS DANBUS N2 SIOX PSR-COM CNC+ TALME EXOLINE SATTBUS HERMES SLPD SDLC MODBUS 5 Building Automation

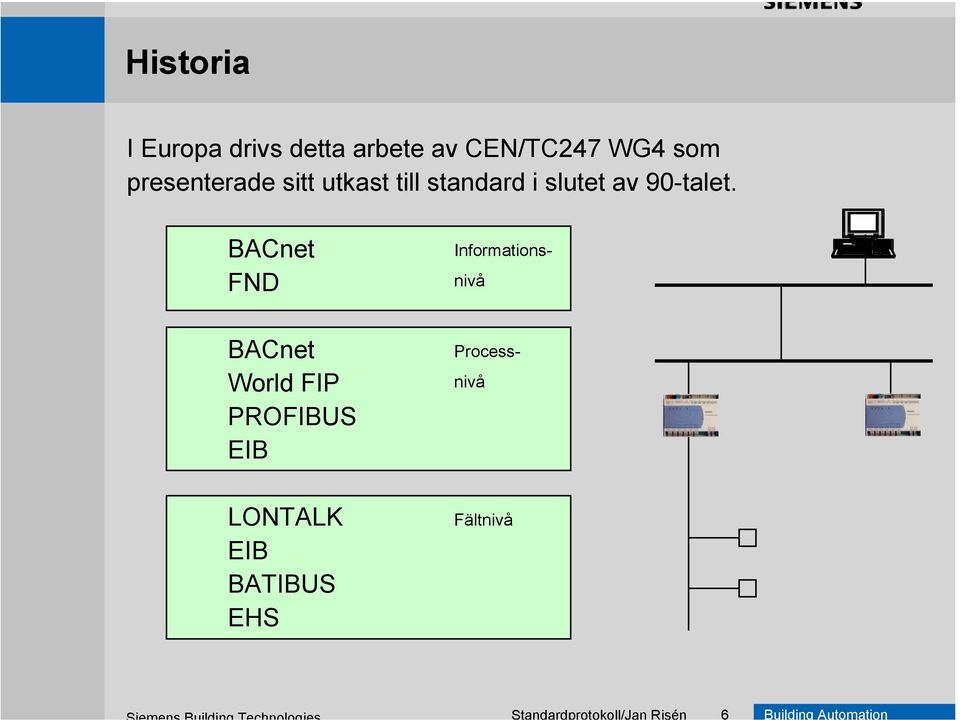

6 6 Building Automation Historia I Europa drivs detta arbete av CEN/TC247 WG4 som presenterade sitt utkast till standard i slutet av 90-talet. BACnet FND BACnet World FIP PROFIBUS EIB LONTALK EIB BATIBUS EHS Informationsnivå Processnivå Fältnivå

7 7 Building Automation Dagsläget Standardiseringsorgan Europa CEN/TC247 WG4 CENELEC/TC205 Open System Data Transmission Home and Building Electronic System USA ANSI/ASHRAE SSPC 135 A Data Communication Protocol for Building Automation and Control Network Internationell ISO/TC205 WG3 Building Automation and Control Systems

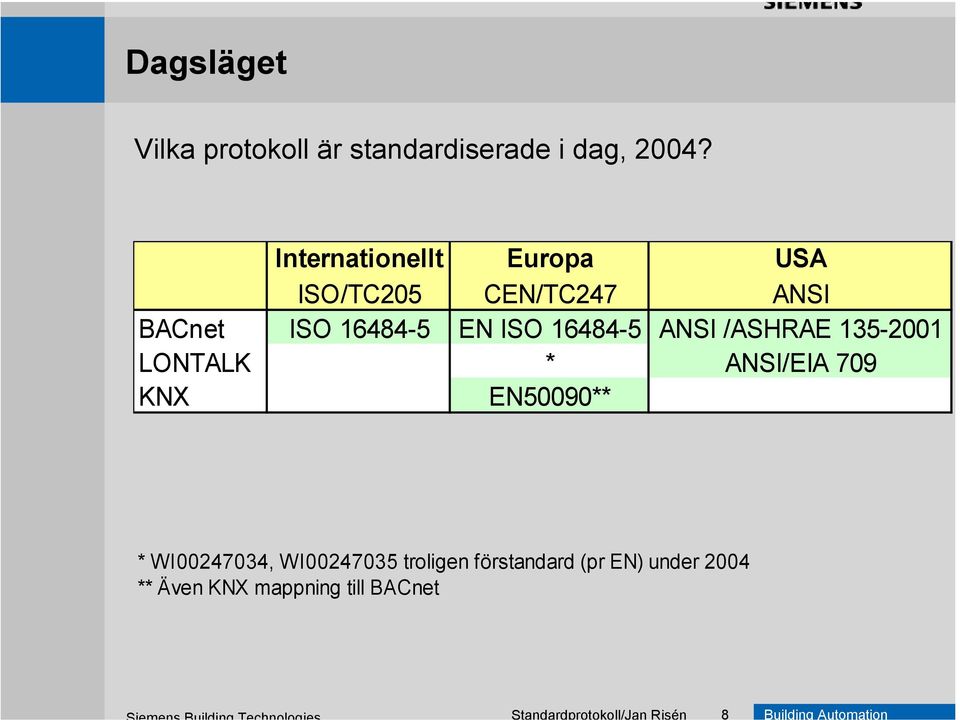

8 8 Building Automation Dagsläget Vilka protokoll är standardiserade i dag, 2004? Internationellt Europa USA ISO/TC205 CEN/TC247 ANSI BACnet ISO EN ISO ANSI /ASHRAE LONTALK * ANSI/EIA 709 KNX EN50090** * WI , WI troligen förstandard (pr EN) under 2004 ** Även KNX mappning till BACnet

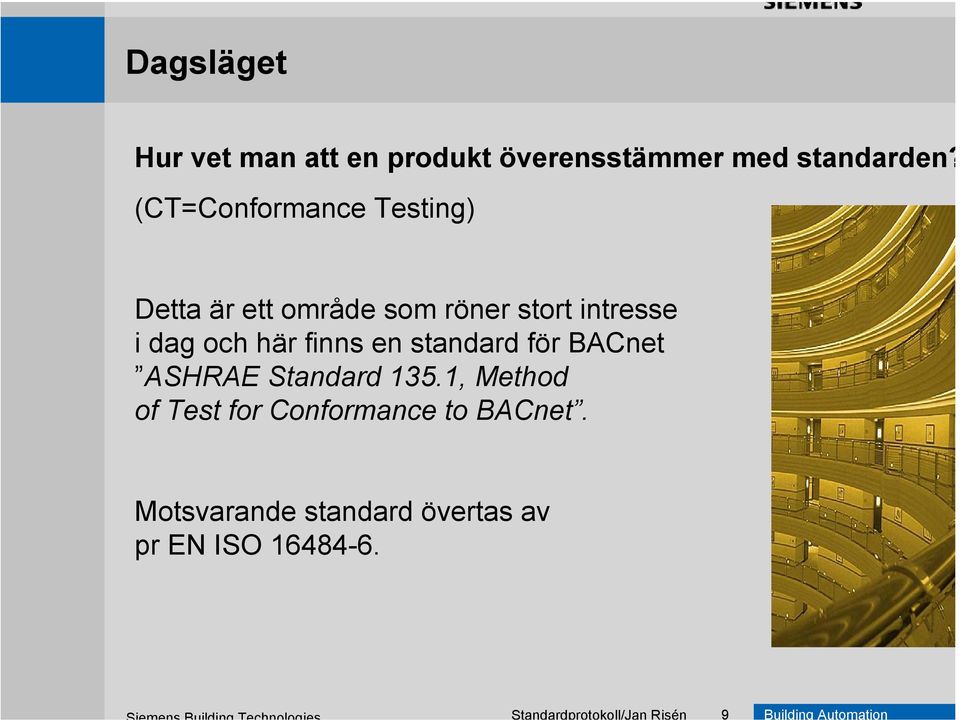

9 9 Building Automation Dagsläget Hur vet man att en produkt överensstämmer med standarden? (CT=Conformance Testing) Detta är ett område som röner stort intresse i dag och här finns en standard för BACnet ASHRAE Standard 135.1, Method of Test for Conformance to BACnet. Motsvarande standard övertas av pr EN ISO

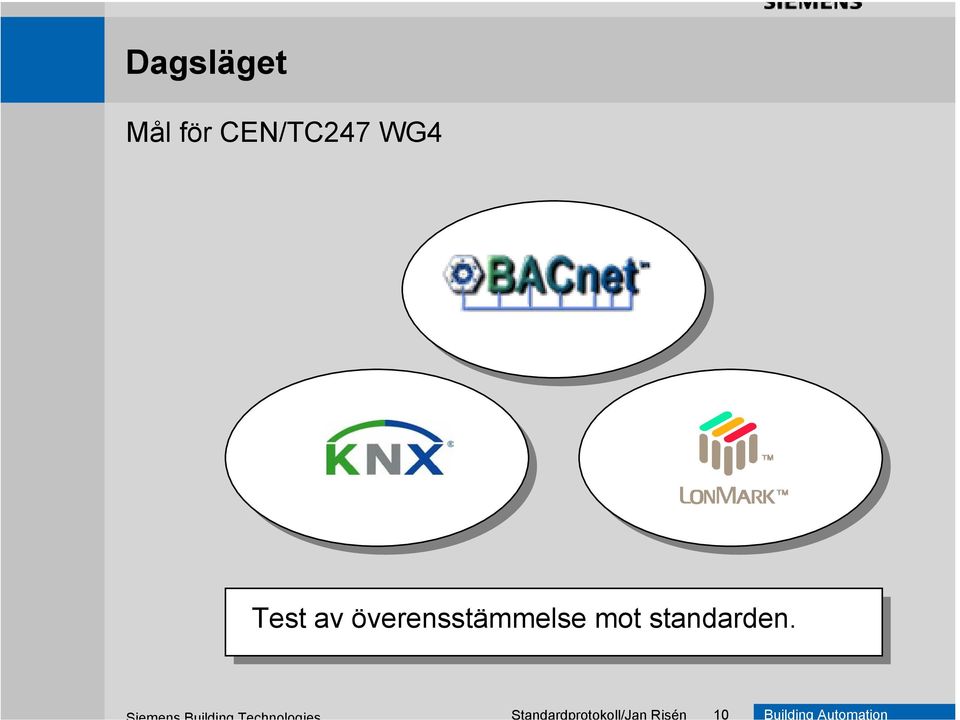

10 10 Building Automation Dagsläget Mål för CEN/TC247 WG4 Test av överensstämmelse mot standarden.

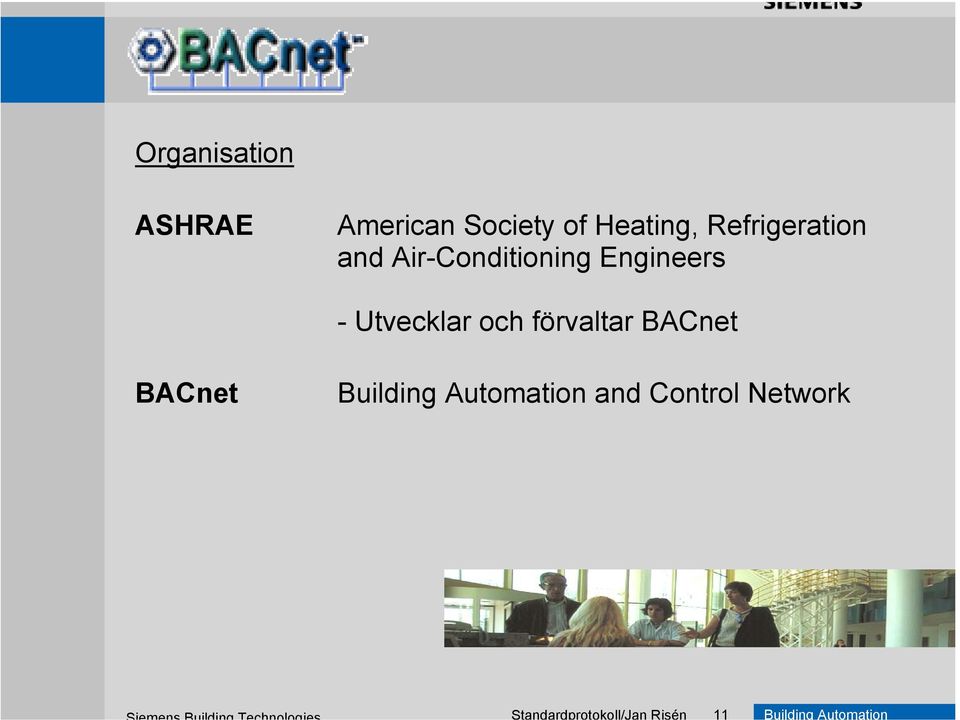

11 11 Building Automation Organisation ASHRAE American Society of Heating, Refrigeration and Air-Conditioning Engineers - Utvecklar och förvaltar BACnet BACnet Building Automation and Control Network

12 12 Building Automation Test och certifiering BMA BACnet Manufacturers Association - Definierar regler för test och certifiering - Ansvariga för tilldelning av BTL-märket - Testerna utförs av BTL (BACnet Testing Laboratories) i USA och WSPLab i Europa. Standard för test är pr EN ISO

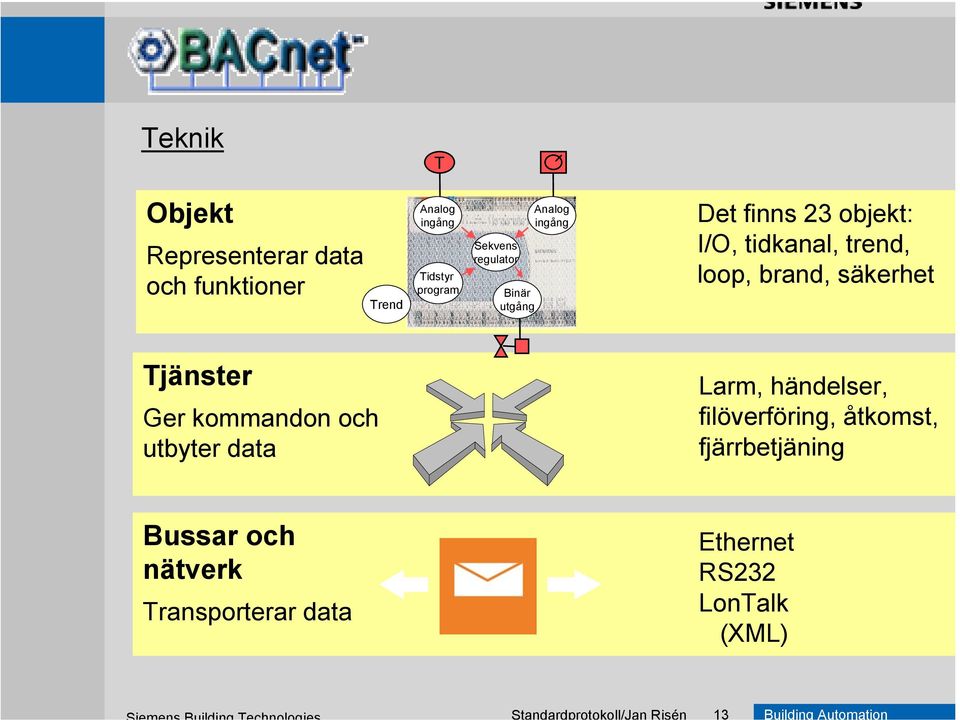

13 13 Building Automation Teknik T Objekt Representerar data och funktioner Trend Analog ingång Tidstyr program Sekvens regulator Binär utgång Analog ingång Det finns 23 objekt: I/O, tidkanal, trend, loop, brand, säkerhet Tjänster Ger kommandon och utbyter data Larm, händelser, filöverföring, åtkomst, fjärrbetjäning Bussar och nätverk Transporterar data Ethernet RS232 LonTalk (XML)

14 14 Building Automation Teknik A client B Server BACnet s tjänster är av client/server typ. Data hämtas från valfri produkt genom prenumeration, Subcribe COV. Ett BACnet nätverk driftsätts utan speciella nätverksverktyg, inga licenser.

15 15 Building Automation Organisation Echelon Företaget som står bakom tekniken LON LONTALK Local Operating Network Protokollet LONWORKS Samlingsbeteckning för LONtekniken

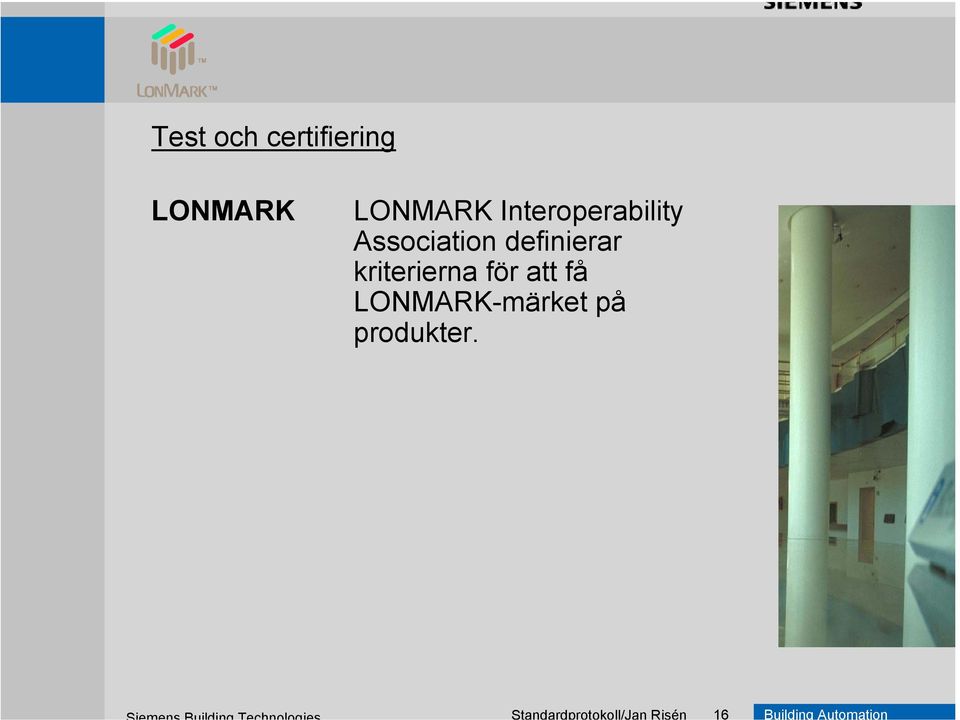

16 16 Building Automation Test och certifiering LONMARK LONMARK Interoperability Association definierar kriterierna för att få LONMARK-märket på produkter.

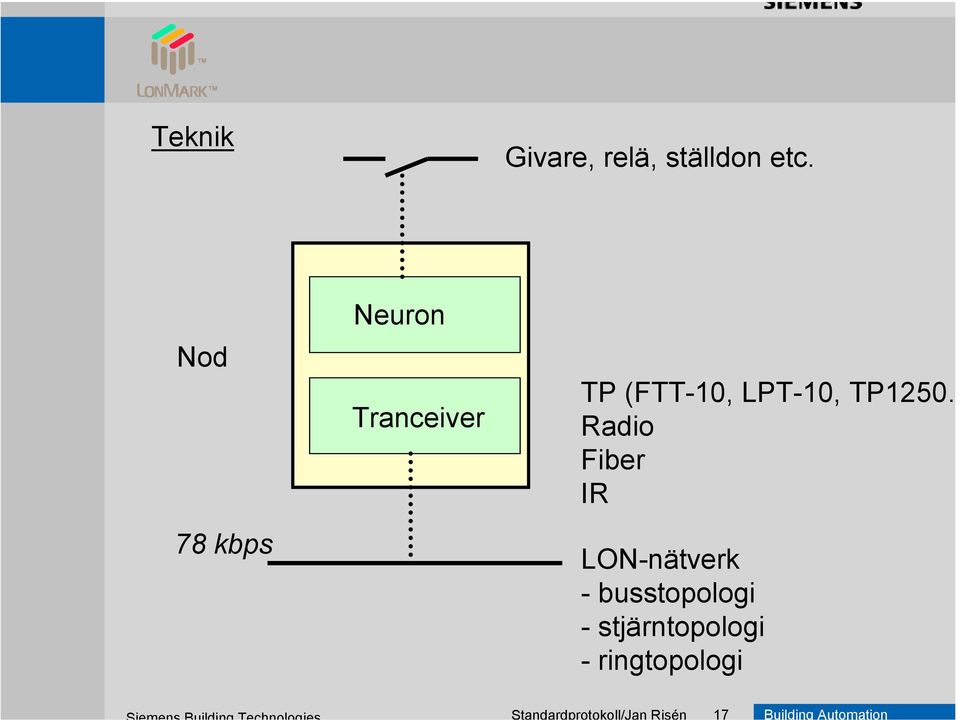

17 17 Building Automation Teknik Givare, relä, ställdon etc. Nod 78 kbps Neuron Tranceiver TP (FTT-10, LPT-10, TP1250 Radio Fiber IR LON-nätverk - busstopologi - stjärntopologi - ringtopologi

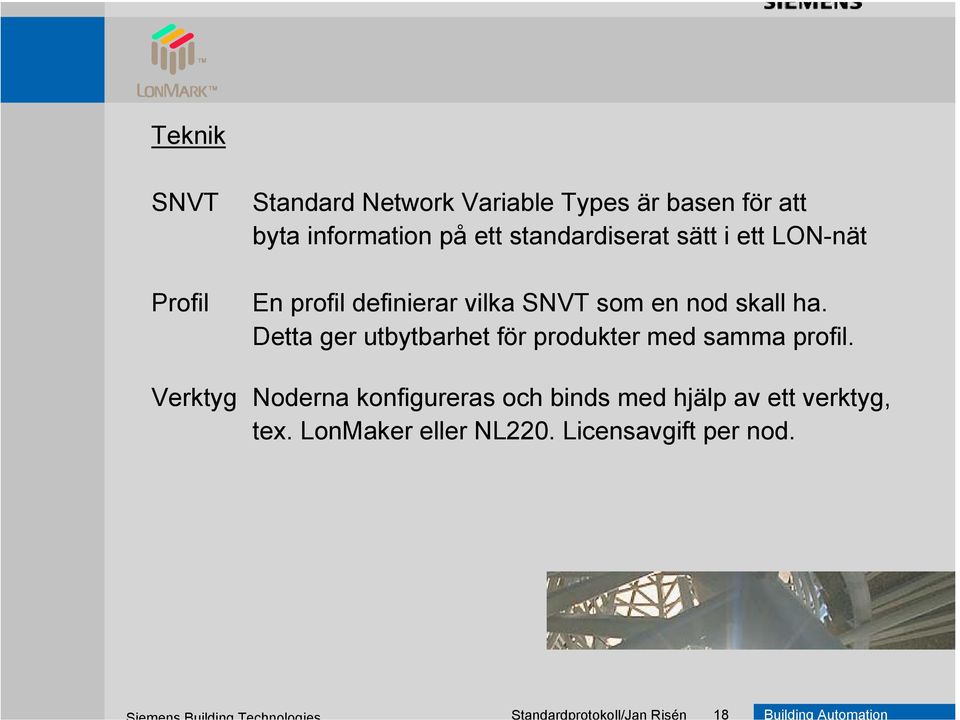

18 18 Building Automation Teknik SNVT Profil Standard Network Variable Types är basen för att byta information på ett standardiserat sätt i ett LON-nät En profil definierar vilka SNVT som en nod skall ha. Detta ger utbytbarhet för produkter med samma profil. Verktyg Noderna konfigureras och binds med hjälp av ett verktyg, tex. LonMaker eller NL220. Licensavgift per nod.

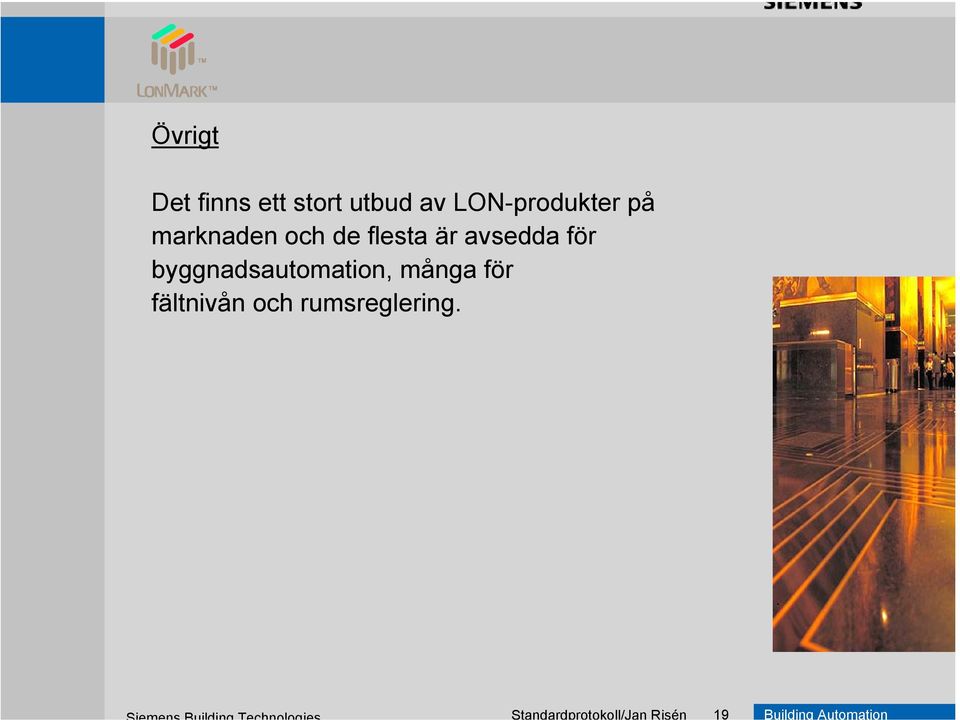

19 19 Building Automation Övrigt Det finns ett stort utbud av LON-produkter på marknaden och de flesta är avsedda för byggnadsautomation, många för fältnivån och rumsreglering.

20 20 Building Automation Organisation Konnex Association grundades av: - European Installation Bus Association, EIBA - European Home Systems Association, EHSA - Batibus Club International, BCI EIB (el, belysning ) Batibus (värme, kyl ) KNX EHS (vitvaror )

21 21 Building Automation Test och certifiering Konnex Association sätter upp reglerna för standarden. Produkterna testas i något av de laboratorier som kontrakterats.

22 22 Building Automation Teknik Givare, relä, ställdon etc. Applikationsprogram Deltagare Applikationsmodul Busskopplare Tvåledarkabel Radio IR 9,6 kbps KNX-nätverk -linje - stjärntopologi -träd

23 23 Building Automation Teknik Storlek KNX - Standard E-mode Konfigurerbar S-mode Fritt programmerbar A-mode Automatisk Konfigurering Funktionalitet

24 24 Building Automation Teknik Det finns ett verktyg för projektering och programmering av KNX-nätverk, ETS (EIB Tool Software). Ingen licenskostnad per deltagare.

25 25 Building Automation Övrigt Det finns ett stort utbud av produkter på marknaden och de flesta är avsedda för elektriska installationer som strömställare, dimmer och belysning.

26 Tack för visat intresse! 26 Building Automation
