Ventilterminal Typ 03/04-B

Transkript

1 Ventilterminal Typ 03/04-B Kompletteringsmanual för I/U-moduler Ingångsmoduler VIGE-03-FB Utgångsmoduler VIGA-03-FB Spänningsmatning VIGV-03-FB-24V-25A Högeffektsutgångsmoduler VIGA-03-FB H Multi I/U-moduler VIEA-03-FB-12E-8A...-SUBD Beskrivning sv 0006e

2

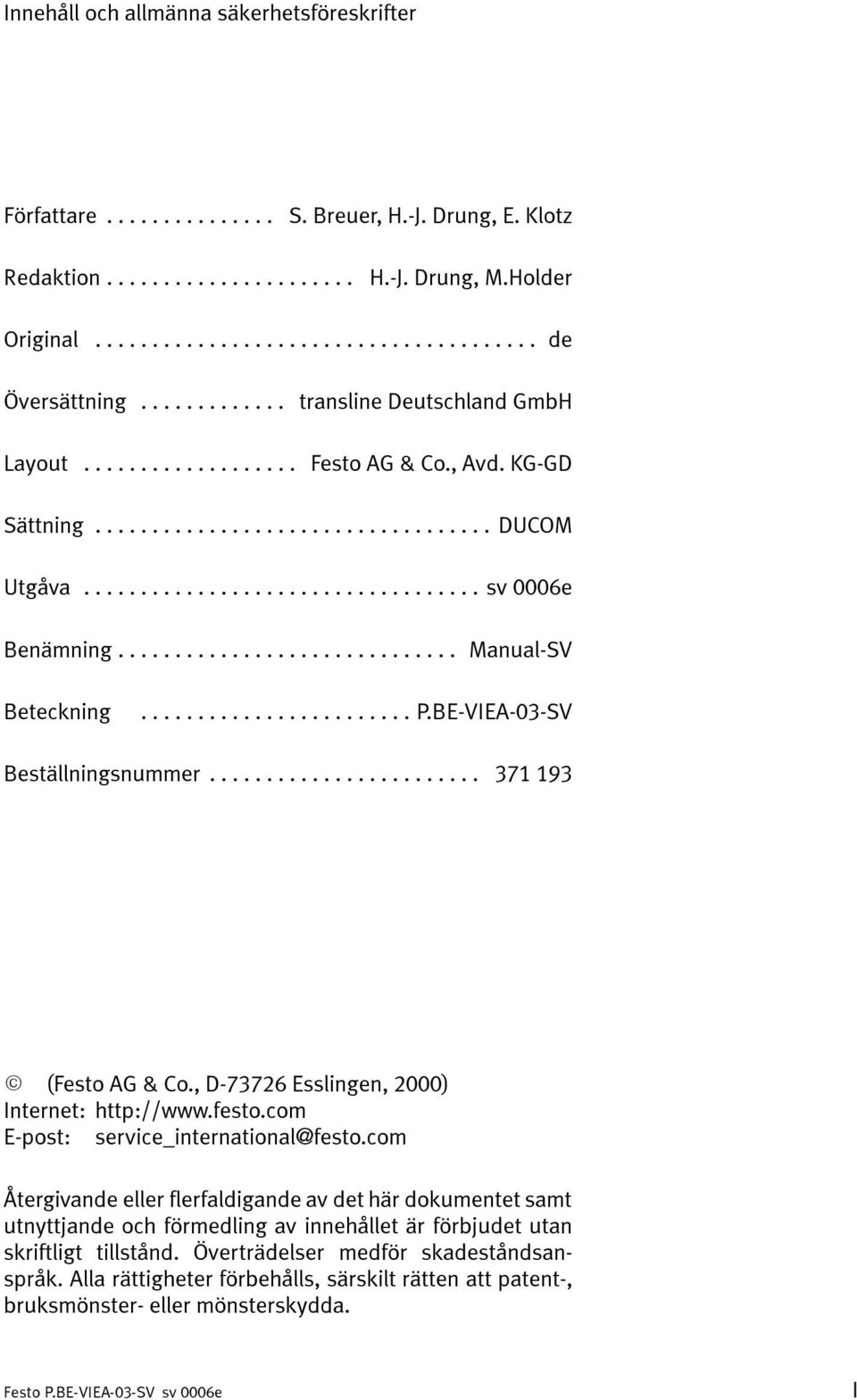

3 Innehåll och allmänna säkerhetsföreskrifter Författare... S. Breuer, H.-J. Drung, E. Klotz Redaktion... H.-J. Drung, M.Holder Original... de Översättning... transline Deutschland GmbH Layout... Festo AG & Co., Avd. KG-GD Sättning Utgåva... DUCOM... sv 0006e Benämning... Manual-SV Beteckning... P.BE-VIEA-03-SV Beställningsnummer (Festo AG & Co., D Esslingen, 2000) Internet: E-post: Återgivande eller flerfaldigande av det här dokumentet samt utnyttjande och förmedling av innehållet är förbjudet utan skriftligt tillstånd. Överträdelser medför skadeståndsanspråk. Alla rättigheter förbehålls, särskilt rätten att patent-, bruksmönster- eller mönsterskydda. I

4 Innehåll och allmänna säkerhetsföreskrifter II

5 Innehåll och allmänna säkerhetsföreskrifter Innehållsförteckning Användningsföreskrifter... Målgrupp... Service... Viktiga användaranvisningar... Förkortningar... I/U-moduler till den ventilterminal... Manualer till denna ventilterminal... VII VIII VIII IX XI XIII XIV 1. Ingångsmoduler Ingångsmodulernas funktion Indikerings- och anslutningselement Montering Installation Ansluta givare till ingångsmoduler Anvisningar för idrifttagning Diagnos vid VIGE-03-FB-8-5POL-S Tekniska data Utgångsmoduler Utgångsmoduler funktion Indikerings- och anslutningselement Montering Installation Anvisningar för idrifttagning Tekniska data typ VIGA-03-FB-4 och VIGA-03-FB-4-5POL (PNP-utgångar) Spänningsmatning 24 V/25 A Funktion Montering Installation Kabelval III

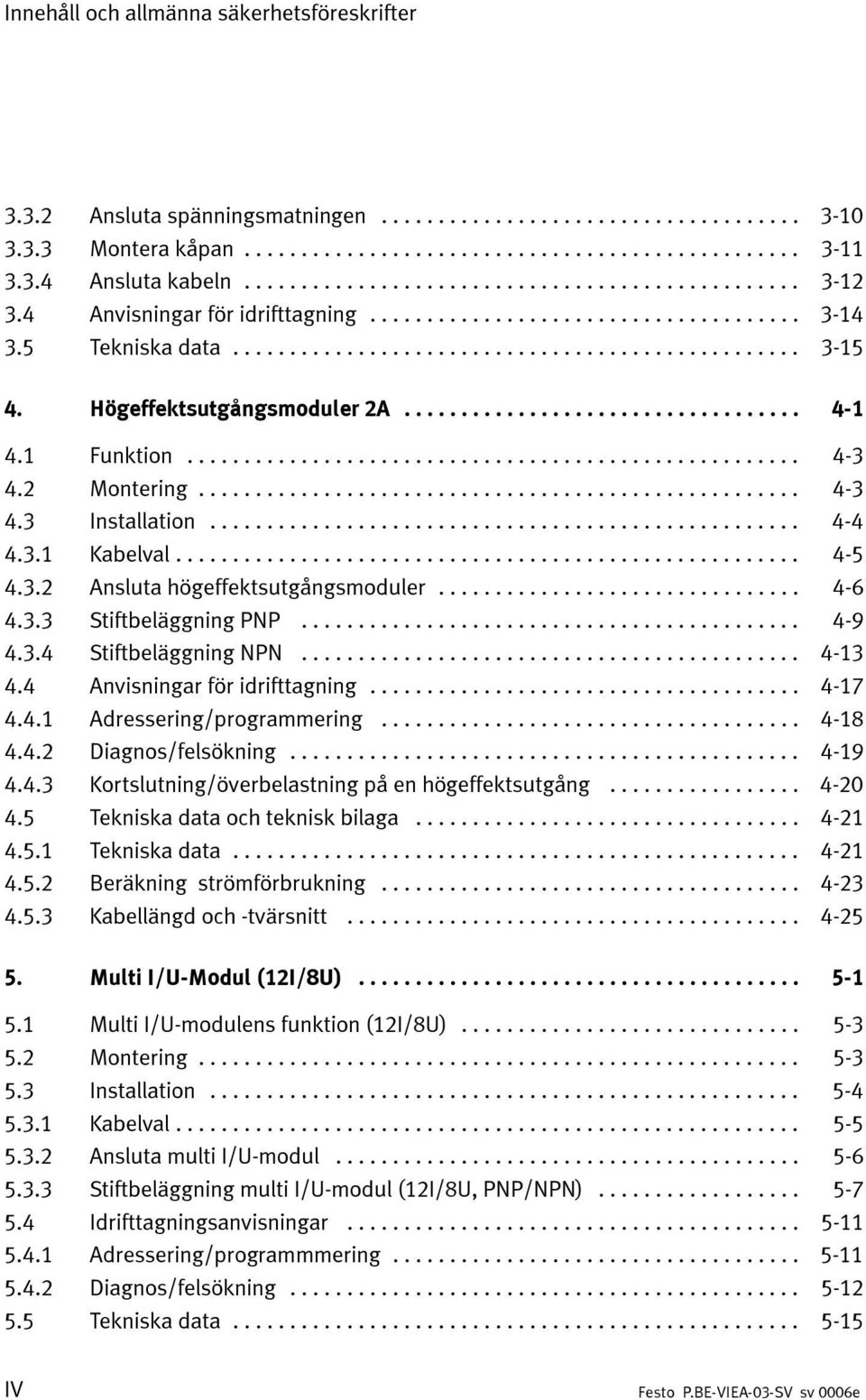

6 Innehåll och allmänna säkerhetsföreskrifter Ansluta spänningsmatningen Montera kåpan Ansluta kabeln Anvisningar för idrifttagning Tekniska data Högeffektsutgångsmoduler 2A Funktion Montering Installation Kabelval Ansluta högeffektsutgångsmoduler Stiftbeläggning PNP Stiftbeläggning NPN Anvisningar för idrifttagning Adressering/programmering Diagnos/felsökning Kortslutning/överbelastning på en högeffektsutgång Tekniska data och teknisk bilaga Tekniska data Beräkning strömförbrukning Kabellängd och -tvärsnitt Multi I/U-Modul (12I/8U) Multi I/U-modulens funktion (12I/8U) Montering Installation Kabelval Ansluta multi I/U-modul Stiftbeläggning multi I/U-modul (12I/8U, PNP/NPN) Idrifttagningsanvisningar Adressering/programmmering Diagnos/felsökning Tekniska data IV

7 Innehåll och allmänna säkerhetsföreskrifter A. Sökordsförteckning... A-1 V

8 Innehåll och allmänna säkerhetsföreskrifter VI

9 Innehåll och allmänna säkerhetsföreskrifter Användningsföreskrifter De i denna manual beskrivna I/U-modulerna är enbart avsedda för användning i samband med ventilterminalerna 03, 04B och 05 från Festo. I/U-modulerna och -kablarna skall användas på följande sätt: enligt föreskrift i tekniskt felfritt tillstånd utan egenmäktiga förändringar Vid anslutning av i handeln förekommande tillsatskomponenter, såsom givare och arbetselement, skall angivna gränsvärden för tryck, temperaturer, elektriska data, moment etc följas. Beakta gällande lagar och bestämmelser i samband med användning av produkten. Obs Använd endast nätdelar som garanterar en säker elektrisk isolering i enlighet med IEC 742/EN 60742/VDE 0551 med minst 4 kv isolationsmotstånd (Protected Extra-Low Voltage, PELV). Kombinationskretsar är tillåtna om de garanterar säker isolering i enlighet med EN 60950/VDE VII

10 Innehåll och allmänna säkerhetsföreskrifter Anmärkning: Genom användning av PELV-nätdelar säkerställer Festo-ventilterminaler skyddet mot elektriska stötar (skydd mot direkt och indirekt beröring) i enlighet med EN /IEC 204. För försörjning av PELV-nät skall säkerhetstransformatorer med vidstående märkning användas. Ventilterminalernas jordning säkerställer funktionen (t ex EMC). Målgrupp Denna beskrivning riktar sig enbart till fackutbildad personal inom styr- och reglerteknik, som har erfarenhet av installation, idrifttagning, programmering och diagnos av minnesprogrammerbara styr- (SPS) och fältbussystem. Service Tag kontakt med Din lokala Festo Service om du får tekniska problem. VIII

11 Innehåll och allmänna säkerhetsföreskrifter Viktiga användaranvisningar Riskkategorier Den här manualen innehåller anvisningar om risker som kan uppstå om produkten inte används korrekt. Anvisningarna har rubrik (varning, obs etc), mot grå bakgrund och är dessutom markerade med ett piktogram. Följande riskanvisningar används: Varning... betyder att det finns risk för svåra person- eller sakskador om anvisningen inte följs. Obs... betyder att det finns risk för person- eller sakskador om anvisningen inte följs. Notera... betyder att det finns risk för sakskador om anvisningen inte följs. Dessutom markerar följande piktogram de textavsnitt som beskriver moment med elektrostatiskt känsliga komponenter: Elektrostatiskt känsliga komponenter: Felaktig hantering kan skada komponenterna. IX

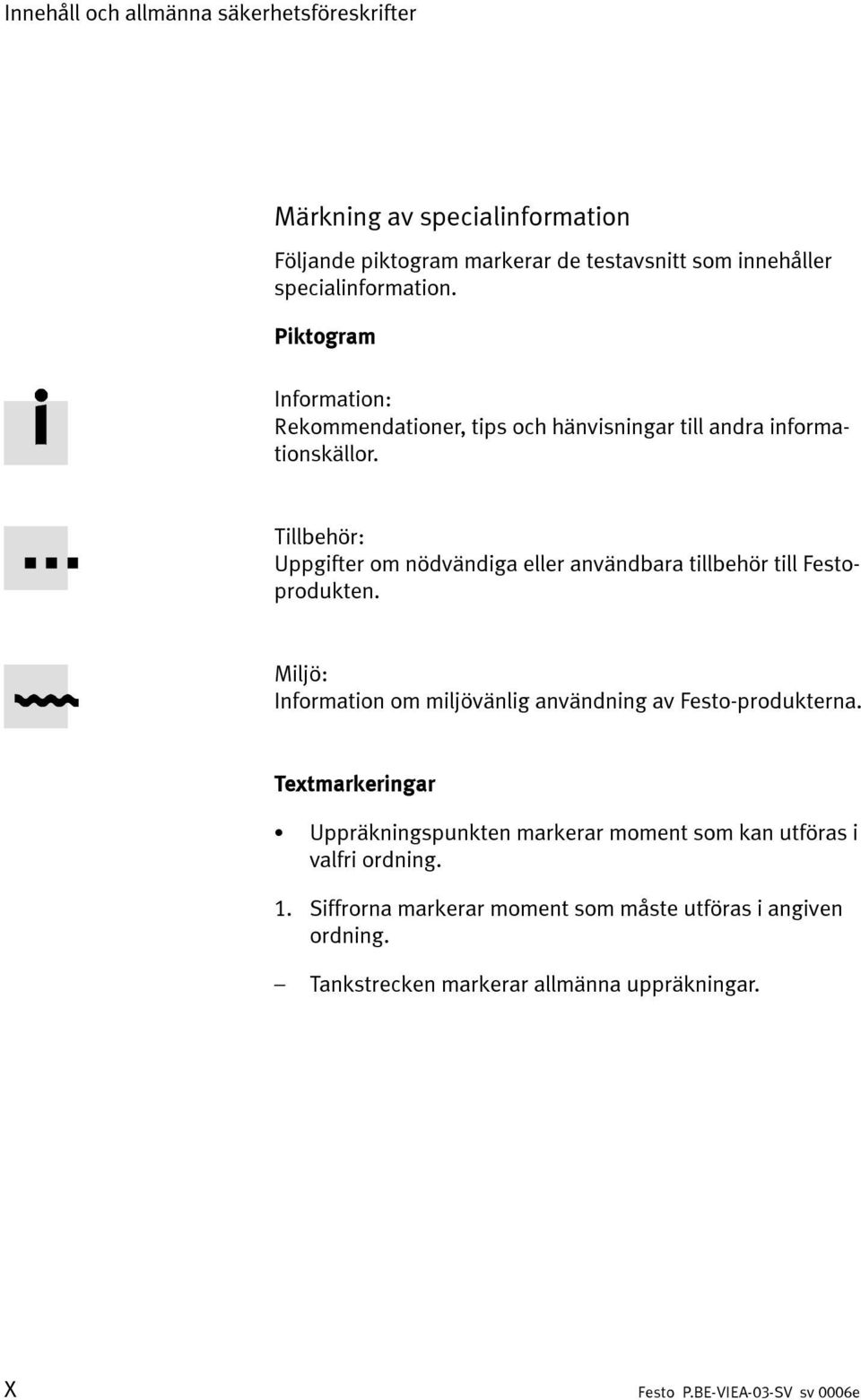

12 Innehåll och allmänna säkerhetsföreskrifter Märkning av specialinformation Följande piktogram markerar de testavsnitt som innehåller specialinformation. Piktogram Information: Rekommendationer, tips och hänvisningar till andra informationskällor. Tillbehör: Uppgifter om nödvändiga eller användbara tillbehör till Festoprodukten. Miljö: Information om miljövänlig användning av Festo-produkterna. Textmarkeringar Uppräkningspunkten markerar moment som kan utföras i valfri ordning. 1. Siffrorna markerar moment som måste utföras i angiven ordning. Tankstrecken markerar allmänna uppräkningar. X

13 Innehåll och allmänna säkerhetsföreskrifter Förkortningar I manualen används följande produktspecifika förkortningar: Förkortning Terminal eller ventilterminal Nod Anslutningsblock M-anslutningsblock I-anslutningsblock I O IO P-modul IO-moduler PLC LVL Betydelse Ventilterminal modell 03 eller modell 04-B med eller utan elektriska IU. Fältbussnod/styrblock Modell 03: Pneumatikst anslutningsblock för två ventiler Modell 04-B: Anslutningsplatta med magnetmellanplatta MUH och luftstyrd ventil med hålbild enligt ISO 5599/2, storlek 1, 2 eller 3. Anslsutningsblock för monostabila ventiler Anslsutningsblock för impuls- eller mellanlägesventiler Ingång Utgång In- och/eller utgång allmän pneumatisk modul Allmän modul med digitala in- eller utgångar Styrsystem/PLC-system; kart: styrsystem Ljusvågsledare Bild 0/1: Förkortningar XI

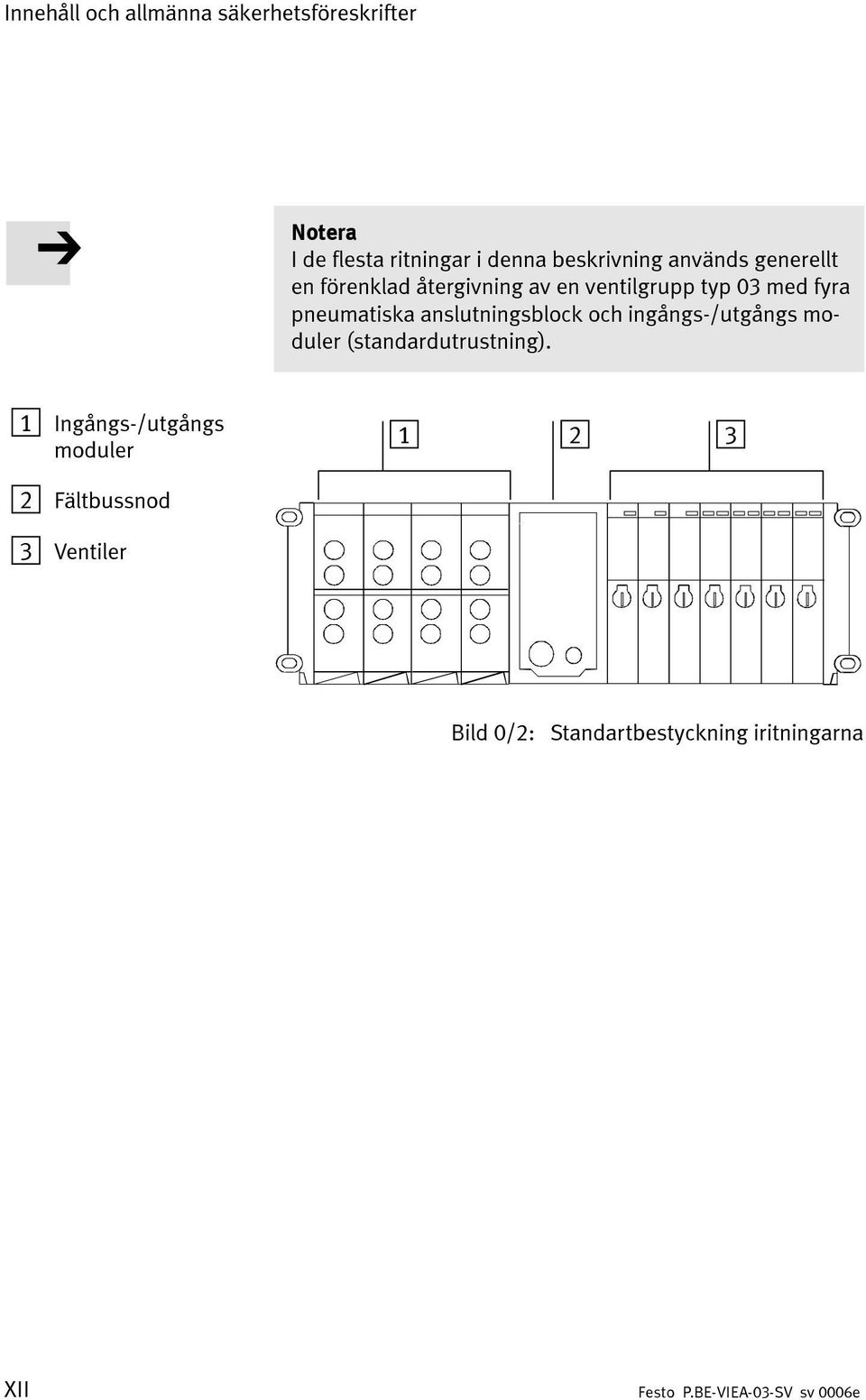

14 Innehåll och allmänna säkerhetsföreskrifter Notera I de flesta ritningar i denna beskrivning används generellt en förenklad återgivning av en ventilgrupp typ 03 med fyra pneumatiska anslutningsblock och ingångs-/utgångs moduler (standardutrustning). 1 Ingångs-/utgångs moduler Fältbussnod 3 Ventiler Bild 0/2: Standartbestyckning iritningarna XII

15 Innehåll och allmänna säkerhetsföreskrifter I/U-moduler till den ventilterminal I/U-modulerna finns i utförandena PNP (positiv logik) och NPN (negativ logik). Denna manual utgör ett komplement till Manual elektronik. Den innehåller viktig information om funktionssätt, montering, installation och idrifttagning av följande moduler: I/U modulerna Typbeteckning PNP: -VIGE-03-FB-4 -VIGE-03-FB-8 - VIGE-03-FB VIGE-03-FB-4-5POL - VIGE-03-FB-8-5POL - VIGE-03-FB-8-5POL - VIGE-03-FB-8.1-5POL NPN: -VIGE-03-FB-4-N -VIGE-03-FB-8-N PNP: -VIGA-03-FB-4 - VIGA-03-FB-4-5POL VIGV-03-FB-24V-25A PNP: - VIEA-03-FB-12E-8A-SUBD NPN: - VIEA-03-FB-12E-8A-N-SUBD PNP: -VIGA-03-FB-4-PH NPN: -VIGA-03-FB-4-NH Benämning Ingångsmodul med 4 eller 8 ingångar, PNP eller NPN, 4-polig resp. 5-polig, med resp. utan elektronisk säkring Utgångsmodul med 4 utgångar, PNP eller NPN, 4-polig resp. 5-polig Extra matningsmodul 24 V/25 A för högeffektutgångar Multi-I/U-modul med 12 in- och 8 utgångar, PNP Högeffektutgangsmodul XIII

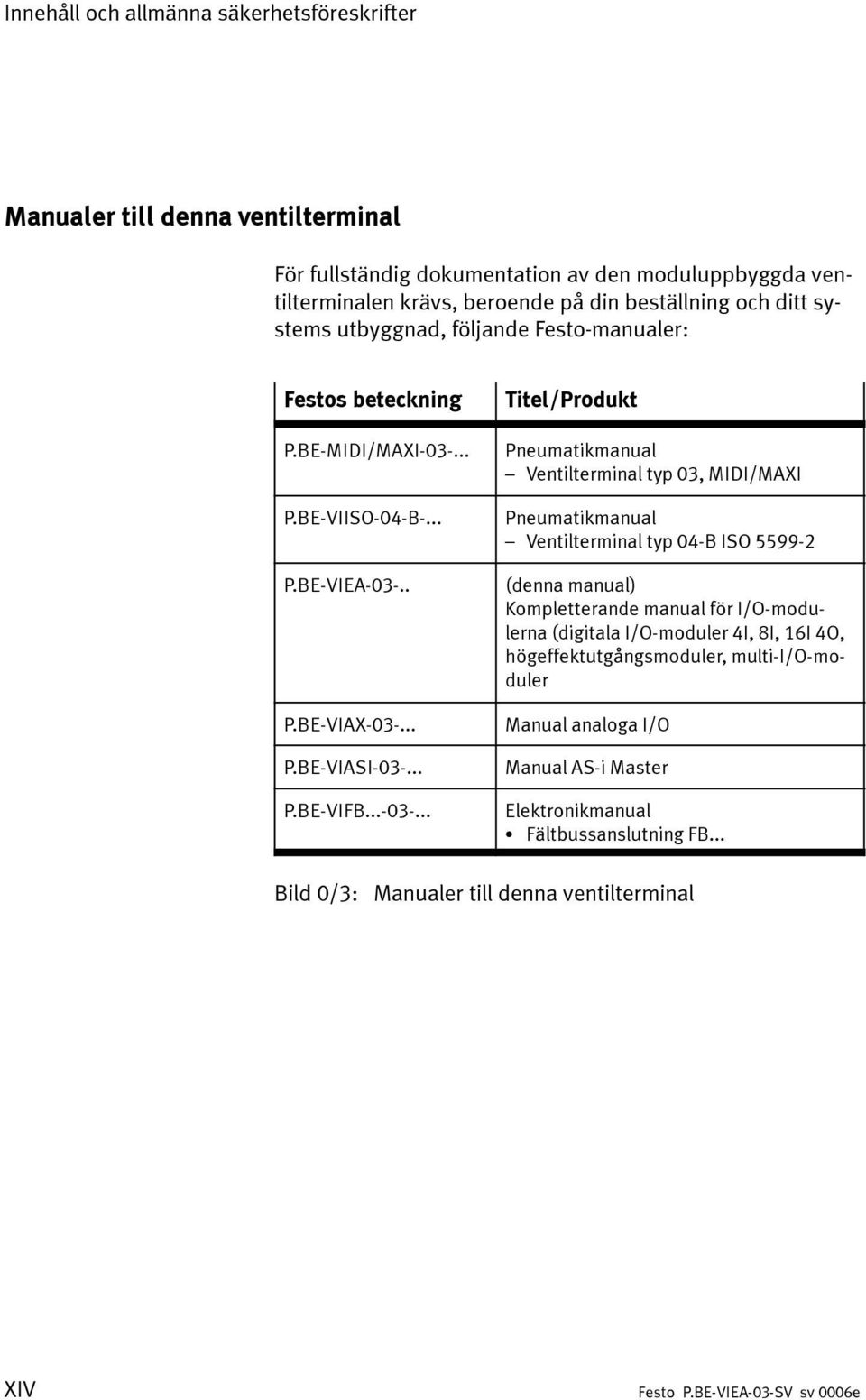

16 Innehåll och allmänna säkerhetsföreskrifter Manualer till denna ventilterminal För fullständig dokumentation av den moduluppbyggda ventilterminalen krävs, beroende på din beställning och ditt systems utbyggnad, följande Festo-manualer: Festos beteckning P.BE-MIDI/MAXI P.BE-VIISO-04-B-... P.BE-VIEA P.BE-VIAX P.BE-VIASI P.BE-VIFB Titel/Produkt Pneumatikmanual Ventilterminal typ 03, MIDI/MAXI Pneumatikmanual Ventilterminal typ 04-B ISO (denna manual) Kompletterande manual för I/O-modulerna (digitala I/O-moduler 4I, 8I, 16I 4O, högeffektutgångsmoduler, multi-i/o-moduler Manual analoga I/O Manual AS-i Master Elektronikmanual Fältbussanslutning FB... Bild 0/3: Manualer till denna ventilterminal XIV

17 Ingångsmoduler Kapitel 1 Typ VIGE-03-FB-4 VIGE-03-FB-8 VIGE-03-FB-8.1 VIGE-03-FB-4-5POL VIGE-03-FB-8-5POL VIGE-03-FB-8-5POL-S VIGE-03-FB-8.1-5POL VIGE-03-FB-4-N VIGE-03-FB-8-N 1-1

18 1. Ingångsmoduler 1. Ingångsmoduler Ingångsmodulernas funktion Indikerings- och anslutningselement Montering Installation Ansluta givare till ingångsmoduler Anvisningar för idrifttagning Diagnos vid VIGE-03-FB-8-5POL-S Tekniska data

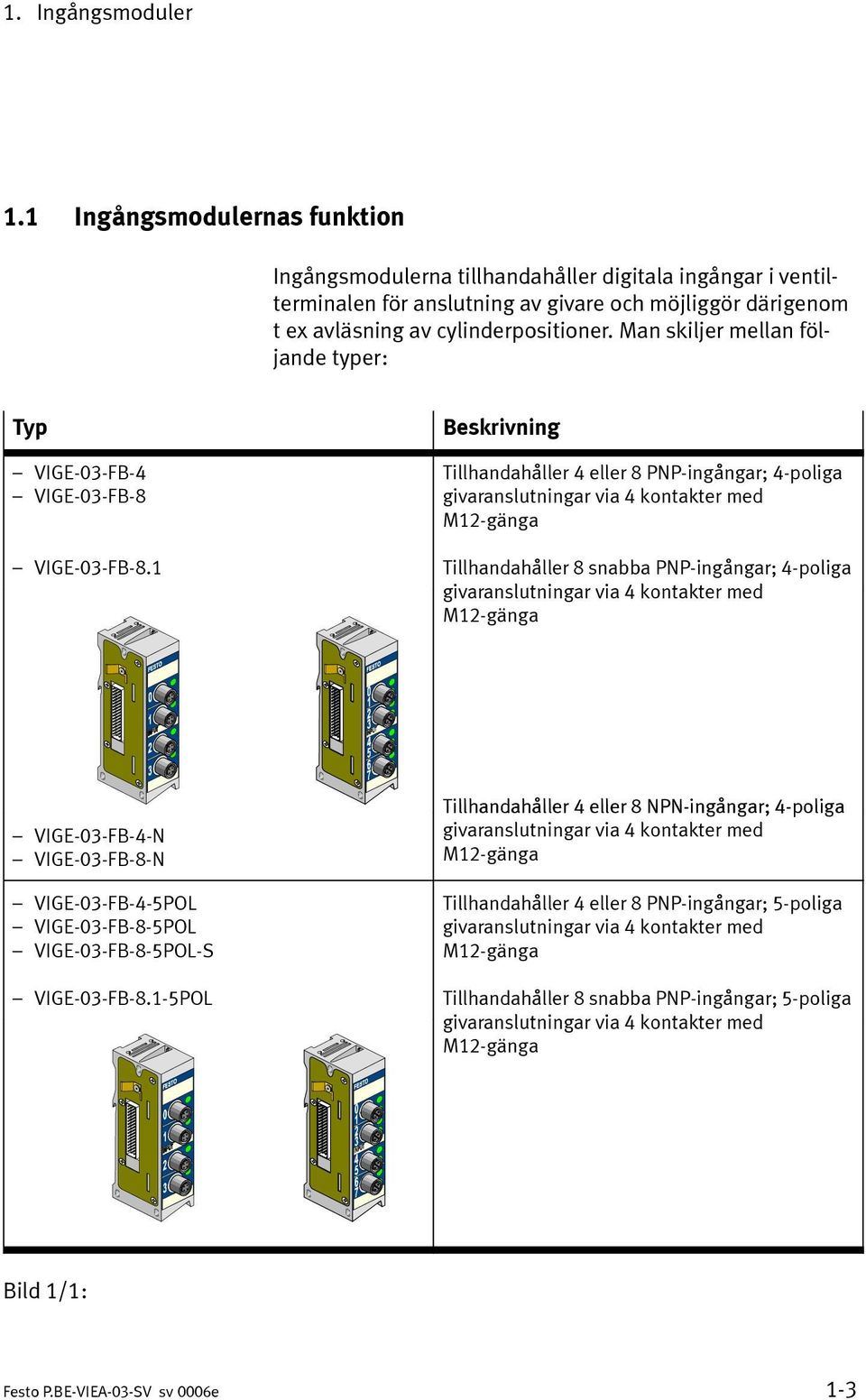

19 1. Ingångsmoduler 1.1 Ingångsmodulernas funktion Ingångsmodulerna tillhandahåller digitala ingångar i ventilterminalen för anslutning av givare och möjliggör därigenom t ex avläsning av cylinderpositioner. Man skiljer mellan följande typer: Typ VIGE-03-FB-4 VIGE-03-FB-8 VIGE-03-FB-8.1 Beskrivning Tillhandahåller 4 eller 8 PNP-ingångar; 4-poliga givaranslutningar via 4 kontakter med M12-gänga Tillhandahåller 8 snabba PNP-ingångar; 4-poliga givaranslutningar via 4 kontakter med M12-gänga VIGE-03-FB-4-N VIGE-03-FB-8-N VIGE-03-FB-4-5POL VIGE-03-FB-8-5POL VIGE-03-FB-8-5POL-S VIGE-03-FB-8.1-5POL Tillhandahåller 4 eller 8 NPN-ingångar; 4-poliga givaranslutningar via 4 kontakter med M12-gänga Tillhandahåller 4 eller 8 PNP-ingångar; 5-poliga givaranslutningar via 4 kontakter med M12-gänga Tillhandahåller 8 snabba PNP-ingångar; 5-poliga givaranslutningar via 4 kontakter med M12-gänga Bild 1/1: 1-3

20 1. Ingångsmoduler Indikerings- och anslutningselement På ventilterminalens ingångsmoduler tillhandahålls antingen fyra eller åtta ingångar för dina tillämpningar Typskylt 2 Grön LED för statusindikering (en LED per ingång) 3 Märkning för ingångstyp INPUT för PNP-ingångar INPUT-N för NPN-ingångar 4 Givaranslutningar 4- eller 5-poliga med 1 eller 2 ingångar 5 Röd diagnos-led för kortslutning/ överbelastning av givarförsörjningen Bild 1/2: Indikerings- och anslutningselement Rekommendation för ingångsmoduler med 8 ingångar (endast 4-poliga): Använd Festo DUO-kabel för ekonomisk anslutning av två givare via en kontakt. 1-4

21 1. Ingångsmoduler 1.2 Montering Varning Innan monteringsarbetet påbörjas skall följande kopplas från: tryckluftsförsörjning arbetsspänning elektronik (stift 1). Därigenom undviks: okontrollerade rörelser hos lossade slangar. ofrivilliga rörelser hos anslutna arbetselement. odefinierade kopplingstillstånd hos elektroniken. Obs Ventilterminalens komponenter innehåller elektrostatiskt känsliga komponenter. Vidrör därför inte kontaktytorna påsidan av komponenterna placerade kontakterna. Beakta hanteringsföreskrifterna för elektrostatiskt känsliga komponenter. Du undviker därigenom att förstöra ventilterminalkomponenter. 1-5

22 1. Ingångsmoduler Notera Var försiktig vid all hantering av ventilterminalens moduler och komponenter. Se speciellt upp med följande: Skruvkopplingar utan sneddragning och mekaniska spänningar. Exakt påföring av skruvarna (risk för gängskador). Respektera angivna åtdragningsmoment. Undvik inbördes förskjutning mellan modulerna (IP 65). Rena kontaktytor (hindrar läckage och kontaktfel). Beakta vid eftermonterade moduler och komponenter även monteringsanvisningarna i produktdokumentationen. För utbyggnad eller ombyggnad av ventilterminalen krävs att den monterade ventilterminalen demonteras: Demontering (se även följande bild): Avlägsna skruvarna ur de aktuella modulerna. Modulerna hålls nu på plats enbart av de elektriska stickkontaktanslutningarna. Dra försiktigt av modulerna, utan att vrida, från de elektriska stickkontakterna. Byt ut skadade tätningar. 1-6

23 1. Ingångsmoduler Montering (se även följande bild): Notera Placera om möjligt efterbeställda moduler efter den sista modulen före ändplattan. Montera inte fler än 12 elektriska moduler. Montera modulerna enligt följande: Placera en (ny) tätning på den högra mot noden riktade kontaktytan. Montera enligt följande bild. 1 Fästskruvar max 1Nm Packning 1 2 Bild 1/3: Montera elektriska I/U-moduler 1-7

24 1. Ingångsmoduler 1.3 Installation Ansluta givare till ingångsmoduler Stiftbeläggning 4-poliga ingångar Följande bild visar med exempel stiftbeläggningen hos 4-poliga ingångar. Stiftbeläggning 4 ingångar LED Stiftbeläggning 8 ingångar LED 1: + 24 V 2: ledig 3: 0 V 4: Ix 0 1: + 24 V 2: Ix+1 3: 0 V 4: Ix 0 1 1: + 24 V 2: ledig 3: 0 V 4: Ix+1 1 1: + 24 V 2: Ix+3 3: 0 V 4: Ix : + 24 V 2: ledig 3: 0 V 4: Ix+2 2 1: + 24 V 2: Ix+5 3: 0 V 4: Ix : + 24 V 2: ledig 3: 0 V 4: Ix+3 3 1: + 24 V 2: Ix+7 3: 0 V 4: Ix Ix = Ingång x Bild 1/4: Stiftbeläggning 4-poliga ingångsmoduler: 4 ingångar och 8 ingångar 1-8

25 1. Ingångsmoduler Stiftbeläggning 5-poliga ingångar Följande bild visar med exempel stiftbeläggningen hos 5-poliga ingångar. Stiftbeläggning 4 ingångar LED Stiftbeläggning 8 ingångar LED 1: + 24 V 2: ledig 3: 0 V 4: Ix 5: Jordanslutning 1: + 24 V 2: ledig 3: 0 V 4: Ix+1 5: Jordanslutning 1: + 24 V 2: ledig 3: 0 V 4: Ix+2 5: Jordanslutning 1: + 24 V 2: ledig 3: 0 V 4: Ix+3 5: Jordanslutning 0 1: + 24 V 2: Ix+1 3: 0 V 4: Ix 5: Jordanslutning 1 1: + 24 V 2: Ix+3 3: 0 V 4: Ix+2 5: Jordanslutning 2 1: + 24 V 2: Ix+5 3: 0 V 4: Ix+4 5: Jordanslutning 3 1: + 24 V 2: Ix+7 3: 0 V 4: Ix+6 5: Jordanslutning Ix = Ingång x Bild 1/5: Stiftbeläggning 5-poliga ingångsmoduler: 4 ingångar och 8 ingångar 1-9

26 1. Ingångsmoduler Intern uppbyggnad VIGE-03-FB-4 och- VIGE-03-FB-4-5POL (PNP-ingångar) 1 Stift 1 Stift 2 Stift Stift 4 4 Stift 3 1 Stiftbeläggning Stift V 25% Stift 2 ledig Stift 3 0 V Stift 4 Ix Stift 5 Jordanslutning endast typ VIGE-03-FB-...-5POL 2 PLC/I-PC Ix (via fältbuss) 3 Logikidentifiering Ix 4 Grön LED Ix Ix = Ingång x Bild 1/6: Intern uppbyggnad 4- och 5-poliga ingångar (PNP 4 ingångar) 1-10

27 1. Ingångsmoduler Kopplingsexempel VIGE-03-FB-4 och VIGE-03-FB-4-5POL (PNP-ingångar) Stiftbeläggning 1 Stift V Stift 2 ledig Stift 3 0 V Stift 4 Ix Stift 5 Jordanslutning; endast typ VIGE-03-FB-...-5POL Ix = Ingång x Kopplingsexempel 2 Treledargivare (positiv logik) 3 Tvåledargivare (positiv logik) 4 Kontakt 5 Jordanslutning; endast typ Typ VIGE-03-FB-...-5POL Bild 1/7: Kopplingsexempel 4- och 5-poliga ingångar (PNP 4 ingångar) 1-11

28 1. Ingångsmoduler Intern uppbyggnad VIGE-03-FB-8, VIGE-03-FB-8.1, VIGE-03-FB-8-5POL och VIGE-03-FB-8.1-5POL (PNP-ingångar) 1 Stift Stift Stift 4 7 Stift 3 Stift 5 1 Stiftbeläggning Stift V 25% Stift 2 Ix+1 Stift 3 0 V Stift 4 Ix Stift 5 Jordanslutning endast typ VIGE-03-FB-...-5POL 2 PLC/I-PC Ix+1 (via fältbuss) 3 Logikidentifiering Ix+1 4 Grön LED Ix+1 5 PLC/I-PC Ix (via fältbuss) 6 Logikidentifiering Ix Ix = Ingång x 7 Grön LED Ix Bild 1/8: Intern uppbyggnad 4- och 5-poliga ingångar (PNP 8 ingångar) 1-12

29 1. Ingångsmoduler Intern uppbyggnad VIGE-03-FB-8-5POL-S (PNP-ingångar) Stift 1 Stift Stift 4 aj Stift 3 Stift 5 1 Stiftbeläggning Stift 1 24 V 25% Stift 2 Ix+1 Stift 3 0 V Stift 4 Ix Stift 5 Jordanslutning endast typ VIGE-03-FB-...-5POL 2 Diagnos 3 Övervakning/Frånkoppling av givarförsörjningsspänning 5 Logikidentifiering Ix+1 6 Grön LED Ix+1 7 Röd diagnos-led 8 PLC/I-PC Ix (via fältbuss) 9 Logikidentifiering Ix aj Grön LED Ix 4 PLC/I-PC Ix+1 (via fältbuss) Ix = Ingång x Bild 1/9: Intern uppbyggnad VIGE-03-FB-8-5POL-S 1-13
