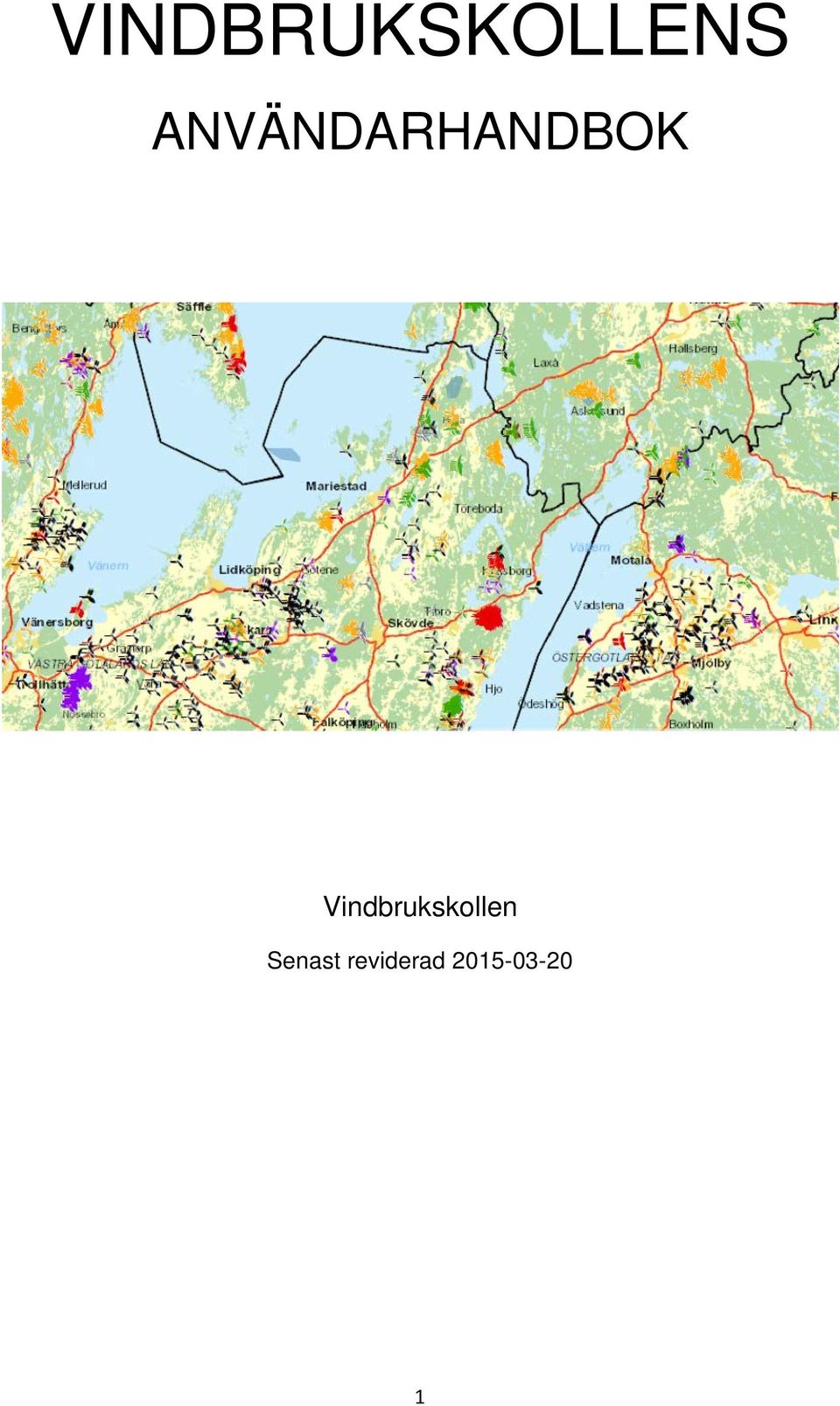

1 VINDBRUKSKOLLENS ANVÄNDARHANDBOK Vindbrukskollen Senast reviderad

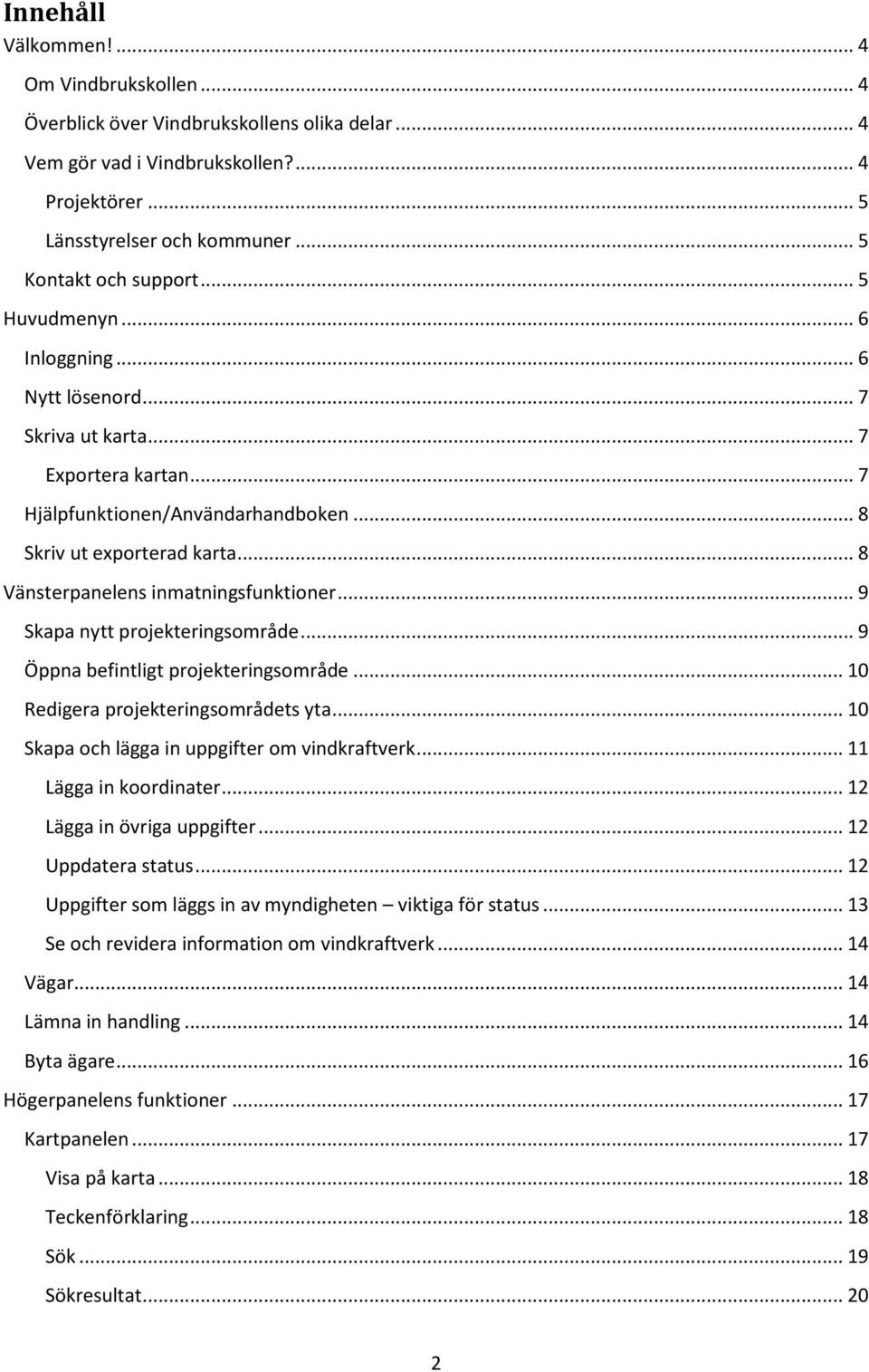

2 Innehåll Välkommen!... 4 Om Vindbrukskollen... 4 Överblick över Vindbrukskollens olika delar... 4 Vem gör vad i Vindbrukskollen?... 4 Projektörer... 5 Länsstyrelser och kommuner... 5 Kontakt och support... 5 Huvudmenyn... 6 Inloggning... 6 Nytt lösenord... 7 Skriva ut karta... 7 Exportera kartan... 7 Hjälpfunktionen/Användarhandboken... 8 Skriv ut exporterad karta... 8 Vänsterpanelens inmatningsfunktioner... 9 Skapa nytt projekteringsområde... 9 Öppna befintligt projekteringsområde Redigera projekteringsområdets yta Skapa och lägga in uppgifter om vindkraftverk Lägga in koordinater Lägga in övriga uppgifter Uppdatera status Uppgifter som läggs in av myndigheten viktiga för status Se och revidera information om vindkraftverk Vägar Lämna in handling Byta ägare Högerpanelens funktioner Kartpanelen Visa på karta Teckenförklaring Sök Sökresultat

3 Status Handlingstyp Verktygsmenyn Helskärm Dela karta Panorera Zooma in och ut Bakåt och framåt Full utbredning Hämta rapport Mät i karta Rita Identifiera objekt Koordinatverktyg Hyperlänk Översiktskarta Upphovsmän och upphovsrätt

4 Välkommen! Denna användarhandbok är till för att hjälpa dig när du använder Vindbrukskollen. Om Vindbrukskollen Vindbrukskollen är en interaktiv karttjänst för etablering av vindkraftverk i Sverige. Den kan användas genom hela processen, från projektering till etablering och nedmontering, och syftar till att underlätta och bidra till en bra etablering av vindkraft i Sverige. Vindbrukskollen är ett samarbete mellan Sveriges länsstyrelser och Energimyndigheten. Informationsblad med kortfattad information om Vindbrukskollen finns på För att använda Vindbrukskollen behöver du ha Microsoft Silverlight installerad på din dator. Microsoft Silverlight är kostnadsfritt och enkelt att ladda ner. Överblick över Vindbrukskollens olika delar Vindbrukskollen består av fyra huvuddelar. I mitten finns kartan. Till höger finns menyer och verktyg för att hitta och bearbeta information (högerpanelen). Dessa delar är tillgängliga för alla. Projektörer och myndigheter får även tillgång till inmatningsdelen som öppnas till vänster om kartbilden då man loggar in (vänsterpanelen). Inloggning sker via huvudmenyn placerad högst uppe till vänster. Via huvudmenyn finns även möjlighet att skriva ut kartbilder och nå användarhandboken, funktioner som är tillgängliga för alla. Vem gör vad i Vindbrukskollen? Uppgifter om projekteringsområden och vindkraftverk som projektörer och myndigheter matar in i vänsterpanelen blir synliga för alla med hjälp av sökfunktionerna i högerpanelen. Undantaget är handlingar som projektörer lämnar in via Vindbrukskollen. 4

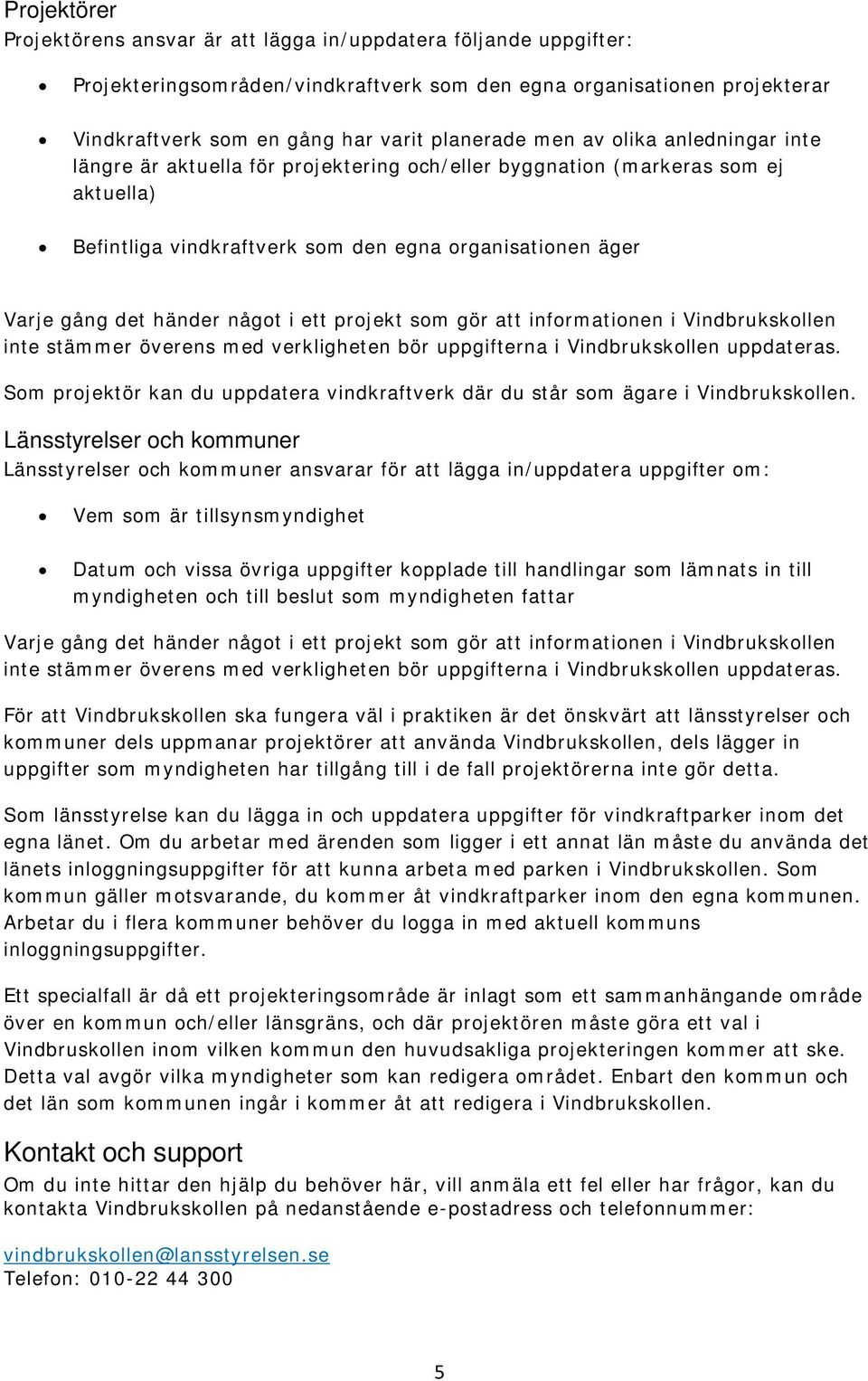

5 Projektörer Projektörens ansvar är att lägga in/uppdatera följande uppgifter: Projekteringsområden/vindkraftverk som den egna organisationen projekterar Vindkraftverk som en gång har varit planerade men av olika anledningar inte längre är aktuella för projektering och/eller byggnation (markeras som ej aktuella) Befintliga vindkraftverk som den egna organisationen äger Varje gång det händer något i ett projekt som gör att informationen i Vindbrukskollen inte stämmer överens med verkligheten bör uppgifterna i Vindbrukskollen uppdateras. Som projektör kan du uppdatera vindkraftverk där du står som ägare i Vindbrukskollen. Länsstyrelser och kommuner Länsstyrelser och kommuner ansvarar för att lägga in/uppdatera uppgifter om: Vem som är tillsynsmyndighet Datum och vissa övriga uppgifter kopplade till handlingar som lämnats in till myndigheten och till beslut som myndigheten fattar Varje gång det händer något i ett projekt som gör att informationen i Vindbrukskollen inte stämmer överens med verkligheten bör uppgifterna i Vindbrukskollen uppdateras. För att Vindbrukskollen ska fungera väl i praktiken är det önskvärt att länsstyrelser och kommuner dels uppmanar projektörer att använda Vindbrukskollen, dels lägger in uppgifter som myndigheten har tillgång till i de fall projektörerna inte gör detta. Som länsstyrelse kan du lägga in och uppdatera uppgifter för vindkraftparker inom det egna länet. Om du arbetar med ärenden som ligger i ett annat län måste du använda det länets inloggningsuppgifter för att kunna arbeta med parken i Vindbrukskollen. Som kommun gäller motsvarande, du kommer åt vindkraftparker inom den egna kommunen. Arbetar du i flera kommuner behöver du logga in med aktuell kommuns inloggningsuppgifter. Ett specialfall är då ett projekteringsområde är inlagt som ett sammanhängande område över en kommun och/eller länsgräns, och där projektören måste göra ett val i Vindbruskollen inom vilken kommun den huvudsakliga projekteringen kommer att ske. Detta val avgör vilka myndigheter som kan redigera området. Enbart den kommun och det län som kommunen ingår i kommer åt att redigera i Vindbrukskollen. Kontakt och support Om du inte hittar den hjälp du behöver här, vill anmäla ett fel eller har frågor, kan du kontakta Vindbrukskollen på nedanstående e-postadress och telefonnummer: vindbrukskollen@lansstyrelsen.se Telefon:

6 Huvudmenyn I huvudmenyn högst uppe till vänster på skärmen hittar du ikonerna för utskrift, hjälpfunktion (d.v.s. Användarhandboken) och inloggning. Inloggning Du loggar in högst upp till vänster på skärmen genom att klicka på symbolen som föreställer en människosiluett. Inloggningsfunktionen används av projektörer och myndigheter för att kunna lägga in uppgifter om projekteringsområden och vindkraftverk i Vindbrukskollen som sedan blir sökbara för alla. Fyll i organisationsnummer och det lösenord organisationen fått i samband med att ni registrerades som användare i Vindbrukskollen. Klicka på Logga in. För att kunna logga in behöver din organisation vara en registrerad användare i Vindbrukskollen. Du registrerar din organisation via ett formulär på Vindlovs webbplats, 6

7 Nytt lösenord Om du har tappat bort ditt lösenord, fyll i organisationsnummer som vanligt och klicka sedan på knappen "Återställ lösenord". Då skickas ett nytt lösenord till den e- postadress som är kopplad till organisationen i Vindbrukskollen. Om du vill byta till ett nytt lösenord, klicka sedan på knappen "Byt lösenord". Du kommer då till en ruta med fyra fält som ska fyllas i. Avsluta med att klicka på "Ok" så är bytet av lösenord genomfört. Skriva ut karta Om du vill skriva ut en kartbild behöver du först exportera den. Börja med att klicka på ikonen för skrivaren i huvudmenyn som du hittar längst uppe till vänster i Vindbrukskollen. Exportera kartan Här kan du antingen välja att exportera kartan som en PDF-fil eller som en som en vanlig bild (JPEG-fil). 1. Börja med att skriva in titel för kartan, du kan fetmarkera den eller göra den kursiv. 2. Välj kartans orientering, om den ska vara liggande eller stående. 3. Om du efter exporten vill skriva ut bilden/pdf: en kan du här ange utskriftsformatet: A4 eller A3. 4. Ange sedan vilken upplösning bilden ska ha. Standardinställningen är på 200 Dpi (dots per inch eller bildpunkter per tum på svenska). Ju högre upplösning desto mer detaljerad bild. För kartor som ska tryckas rekommenderas 300 dpi. Tänk dock på att högupplösta bilder kan bli stora och ta lång tid att skriva ut eller exportera. 5. Bocka om du vill ur rutan för översikt för att ta bort översiktskartan. 6. Vill du inte visa legenden i kartan bockar du också ur den rutan. 7. Ange den skala du vill använda för kartan. Tryck OK. 8. Vill du sedan exportera en JPEG-bild klickar du på "Exportera bild" och vill du exportera en PDF så klickar du på "Exportera PDF", och välj sedan det ställe du vill spara bilden/dokumentet på. 7

8 Tips! Om du behöver släcka/tända lager eller göra andra ändringar i kartan måste du stänga fönstret, göra dina ändringar, och sedan klicka på ikonen igen. Notera: Det kan ta ett tag innan exporten är klar. Innan dess kan det upplevas som att systemet "låser sig". Vänligen ha tålamod. Notera: De bakgrundskartor som används i Vindbrukskollen är upphovsrättsskyddade. Kartorna får dock användas i processer kopplade till att olika vindkraftsärenden prövas/hanteras av myndigheter. Hjälpfunktionen/Användarhandboken Användarhandboken, som du läser i just nu, kan bland annat öppnas genom att du klickar på ikonen som ser ut som ett frågetecken i huvudmenyn. Skriv ut exporterad karta Efter att du sparat den exporterade kartan på din dator öppnar du bilden/pdf: en i datorn och skriver ut den på samma sätt som du gör med andra dokument. 8

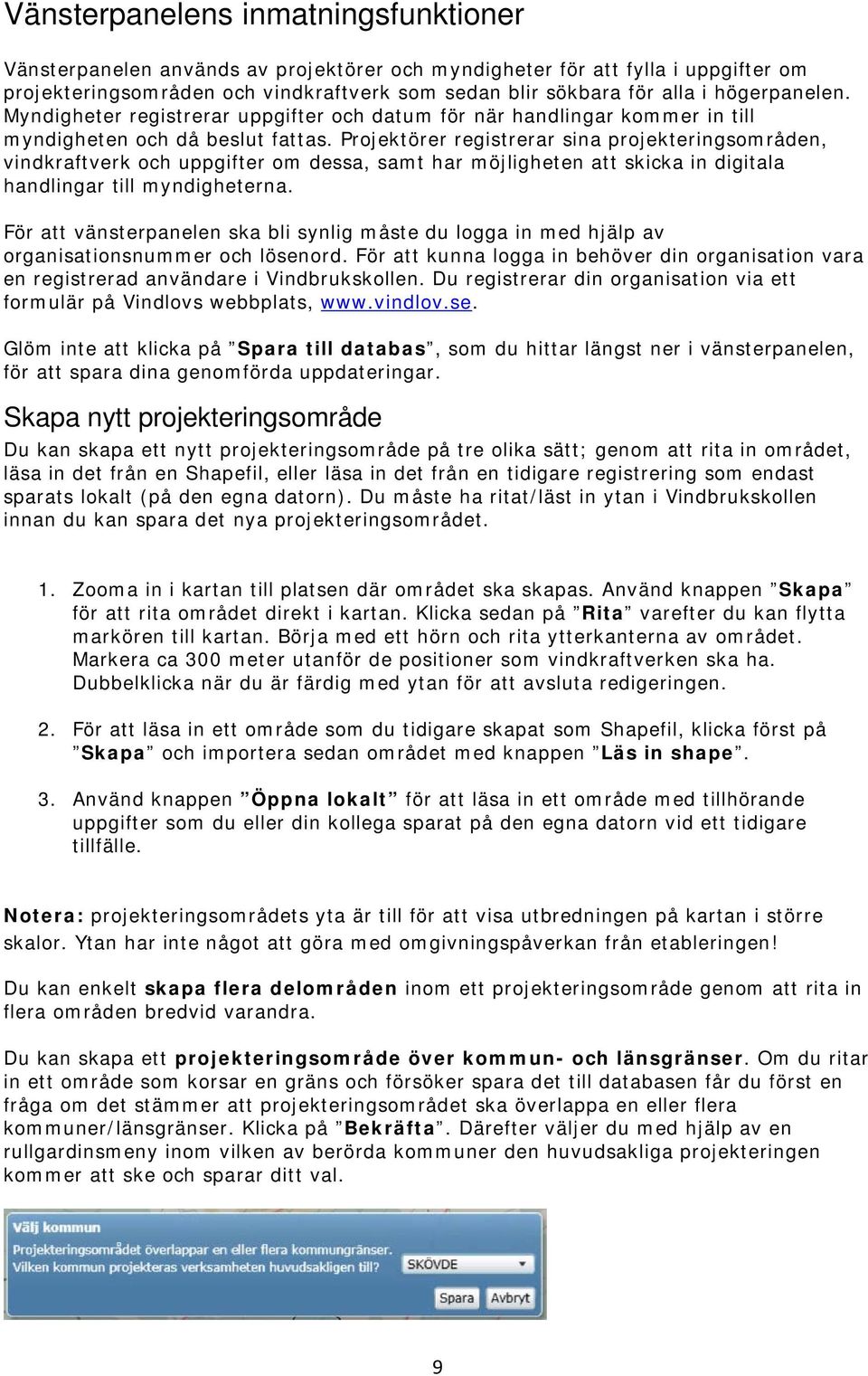

9 Vänsterpanelens inmatningsfunktioner Vänsterpanelen används av projektörer och myndigheter för att fylla i uppgifter om projekteringsområden och vindkraftverk som sedan blir sökbara för alla i högerpanelen. Myndigheter registrerar uppgifter och datum för när handlingar kommer in till myndigheten och då beslut fattas. Projektörer registrerar sina projekteringsområden, vindkraftverk och uppgifter om dessa, samt har möjligheten att skicka in digitala handlingar till myndigheterna. För att vänsterpanelen ska bli synlig måste du logga in med hjälp av organisationsnummer och lösenord. För att kunna logga in behöver din organisation vara en registrerad användare i Vindbrukskollen. Du registrerar din organisation via ett formulär på Vindlovs webbplats, Glöm inte att klicka på Spara till databas, som du hittar längst ner i vänsterpanelen, för att spara dina genomförda uppdateringar. Skapa nytt projekteringsområde Du kan skapa ett nytt projekteringsområde på tre olika sätt; genom att rita in området, läsa in det från en Shapefil, eller läsa in det från en tidigare registrering som endast sparats lokalt (på den egna datorn). Du måste ha ritat/läst in ytan i Vindbrukskollen innan du kan spara det nya projekteringsområdet. 1. Zooma in i kartan till platsen där området ska skapas. Använd knappen Skapa för att rita området direkt i kartan. Klicka sedan på Rita varefter du kan flytta markören till kartan. Börja med ett hörn och rita ytterkanterna av området. Markera ca 300 meter utanför de positioner som vindkraftverken ska ha. Dubbelklicka när du är färdig med ytan för att avsluta redigeringen. 2. För att läsa in ett område som du tidigare skapat som Shapefil, klicka först på Skapa och importera sedan området med knappen Läs in shape. 3. Använd knappen Öppna lokalt för att läsa in ett område med tillhörande uppgifter som du eller din kollega sparat på den egna datorn vid ett tidigare tillfälle. Notera: projekteringsområdets yta är till för att visa utbredningen på kartan i större skalor. Ytan har inte något att göra med omgivningspåverkan från etableringen! Du kan enkelt skapa flera delområden inom ett projekteringsområde genom att rita in flera områden bredvid varandra. Du kan skapa ett projekteringsområde över kommun- och länsgränser. Om du ritar in ett område som korsar en gräns och försöker spara det till databasen får du först en fråga om det stämmer att projekteringsområdet ska överlappa en eller flera kommuner/länsgränser. Klicka på Bekräfta. Därefter väljer du med hjälp av en rullgardinsmeny inom vilken av berörda kommuner den huvudsakliga projekteringen kommer att ske och sparar ditt val. 9

10 Ge projektområdet ett namn samt fyll i Planerad byggstart och Planerat driftagande. Klicka på Spara till databas. Efter att du sparat området tilldelas det automatiskt ett elområde. Vid behov kan du ändra elområde med hjälp av knappen Ändra elområde. Öppna befintligt projekteringsområde Ett projekteringsområde som redan finns registrerat i Vindbrukskollen kan väljas med hjälp av rullgardinsmenyn. Det finns även möjlighet att välja område direkt i kartan med knappen Välj i kartan. Endast de projekteringsområden/vindkraftverk som ägs av den projektör som loggar in blir tillgängliga. För kommuner och länsstyrelser blir endast de områden/verk som finns inom den egna kommunen respektive det egna länet tillgängliga. Det område som väljs i listan eller från kartan hamnar i redigeringsläge. Redigera projekteringsområdets yta Efter att ett område har skapats kan det justeras genom redigering. Du aktiverar redigeringen genom att klicka på knappen Redigera yta. Ytans brytpunkter visas som fyrkanter. Dessa kan flyttas för att justera ytan. Håller du markören mellan två punkter visas en ring som blir en ny brytpunkt när du klickar på den. 10

11 Knappen Avsluta redigering använder du när du har redigerat färdigt och är nöjd med ditt resultat. Ångra redigering innebär att du tar bort den senaste förändringen du gjort inom området, men att du är kvar i redigeringsläget. Klickar du på Avbryt redigering avbryts redigeringsläget och området återställs till den tidigare sparade versionen. Vill du ta bort en skapad yta, klicka på ytan och sedan på Ta bort vald yta. Om du tar bort ytan kring vindkraftverk som redan är sparade till i databasen måste du rita en ny yta kring vindkraftveren för att kunna spara förändringen. Detta då alla vindkraftverk måste ligga inom ett projekteringsområde. För att genomförda ändringar ska sparas måste du, som alltid, klicka på Spara till databas. Du kan redigera en yta så att den nya ytan korsar en kommungräns. Den kommun som det ursprungliga projekteringsområdet kopplats till i Vindbrukskollen kommer då även fortsättningsvis vara den kommun som projekteringen tillhör i Vindbrukskollen. Skapa och lägga in uppgifter om vindkraftverk Gå in på fliken Vindkraftverk. För att skapa vindkraftverk, välj antal verk med hjälp av rullgardinsmenyn och klicka sedan på Skapa. För att registrera information om respektive verk, markera verket genom att klicka på det. Vill du lägga till samma information på flera verk, markera dessa samtidigt genom att hålla nere Shift eller Ctrl-knappen på tangentbordet och klicka på de verk du vill markera. För att kunna se vilken information som eventuellt redan är inlagd på verket behöver du aktivera verket genom att klicka på det. Under fliken Placering anger du med hjälp av rullgardinsmenyn om verket är placerade på land eller i vatten, samt lägger in verkens koordinater. 11

12 Lägga in koordinater Du kan lägga in verkens koordinater på olika sätt: a) Genom att använda Klicka i karta där du markerar i kartan var vindkraftverken ska placeras. b) Genom att skriva in koordinaterna i fälten för SWEREF 99 TM. (Notera att det är koordinater enligt SWEREF som ska fyllas i här. I högerpanelen finns ett koordinatverktyg som bland annat kan användas för att översätta koordinater mellan olika system.) c) Om koordinaterna ändras under projekteringens gång kan du uppdatera Vindbrukskollen med de nya koordinaterna genom att använda knappen Exportera. Då kan du exportera en Excelfil som innehåller uppgifter om placering av verken till din dator, utföra korrigeringar i filen, och sedan föra in förändringarna i Vindbrukskollen med Läs in. För att kunna spara koordinaterna måste vindkraftverkens position godkännas. Detta görs med knappen Verifiera position nere till vänster. Om uppgifterna stämmer, tryck OK. Klicka därefter på Spara till databas. Lägga in övriga uppgifter När du klickar på rullgardinsmenyn framför varje rubrik öppnas fält där du fyller i uppgifter om t.ex. storlek och produktion för verken, hindersmarkering med mera. För att registrera information om respektive verk, markera verket genom att klicka på det. Vill du lägga till samma information på flera verk, markera dessa samtidigt genom att hålla nere Shift eller Ctrl på tangentbordet och klicka på de verk du vill uppdatera. Uppdatera status Till höger om rubriken för fliken Status framgår vindkraftverkets status automatiskt (förutsatt att du markerat ett vindkraftverk och därmed gjort inlagda uppgifter synliga). Uppgifterna du lägger in här, i kombination med de uppgifter som myndigheterna lägger in under flikarna för ärendestatus (se nedan), avgör vilken status som blir synlig för användare i Vindbrukskollen, där verk med olika status har olika färger då de visas i kartan. Att uppgifter under statusfliken är korrekta har en avgörande betydelse för kvaliteten på informationen i Vindbrukskollen eftersom det är en av de mest 12

13 betydelsefulla uppgifterna för många användare. Var därför noga med att uppdatera information om när verken uppförts, om det tas ut drift, monteras ned eller om projektet avslutats innan några verk byggts. Om ett projekt avslutas innan verket/en hunnit byggas markerar du relevanta vindkraftverk, går in i rullgardinsmenyn till höger om fliken Ej aktuellt, väljer statusen Ja och sparar till databasen. Om samtliga vindkraftverk inom ett projekteringsområde får statusen Ej aktuellt blir hela området inaktuellt, vilket bland annat innebär att det försvinner från Vindbrukskollens karta, så länge man inte gör en aktiv sökning på ej aktuella projekteringsområden. Gör man en sådan sökning hittar man områdena, som då har en lila färg jämfört med aktuella områden som har en blå färg. Du kan läsa mer om de olika statusbegreppen längre ner i användarhandboken. Uppgifter som läggs in av myndigheten viktiga för status De tre nedersta flikarna innehåller fält som ska fyllas i av ansvarig myndighet. Som projektör kan man lägga in uppgift om tillsynsmyndighet enligt miljöbalken, men det är enbart länsstyrelser och kommuner som kan lägga in information under flikarna för ärendestatus. Att uppgifterna under ärendestatus uppdateras löpande under projekteringens gång har en avgörande betydelse för kvaliteten på informationen i Vindbrukskollen eftersom uppgifter som fylls i här påverkar vilken status ett vindkraftverk får i Vindbrukskollen. Under flikarna för ärendestatus lägger du som ansvarig myndighet in uppgifter och datum för olika handlingar som lämnas in till myndigheten och för de myndighetsbeslut som fattas. I samband med att beslut fattas är det viktigt att fylla i både datum för beslutet, samt om det blev ja eller nej. Detta behövs för att statusen för vindkraftverken 13

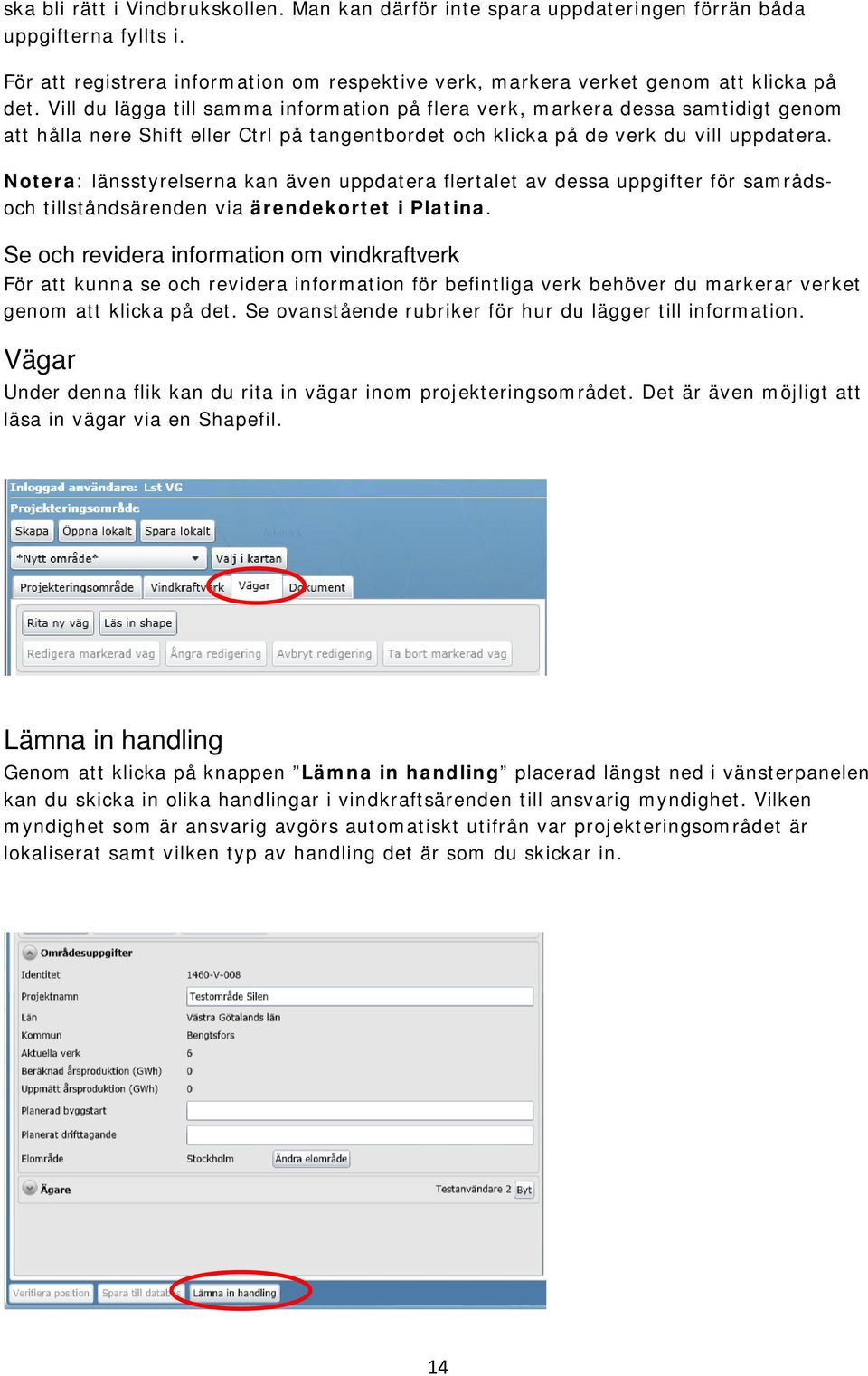

14 ska bli rätt i Vindbrukskollen. Man kan därför inte spara uppdateringen förrän båda uppgifterna fyllts i. För att registrera information om respektive verk, markera verket genom att klicka på det. Vill du lägga till samma information på flera verk, markera dessa samtidigt genom att hålla nere Shift eller Ctrl på tangentbordet och klicka på de verk du vill uppdatera. Notera: länsstyrelserna kan även uppdatera flertalet av dessa uppgifter för samrådsoch tillståndsärenden via ärendekortet i Platina. Se och revidera information om vindkraftverk För att kunna se och revidera information för befintliga verk behöver du markerar verket genom att klicka på det. Se ovanstående rubriker för hur du lägger till information. Vägar Under denna flik kan du rita in vägar inom projekteringsområdet. Det är även möjligt att läsa in vägar via en Shapefil. Lämna in handling Genom att klicka på knappen Lämna in handling placerad längst ned i vänsterpanelen kan du skicka in olika handlingar i vindkraftsärenden till ansvarig myndighet. Vilken myndighet som är ansvarig avgörs automatiskt utifrån var projekteringsområdet är lokaliserat samt vilken typ av handling det är som du skickar in. 14

15 Med hjälp av rullgardinsmenyn väljer du vilken typ av handling du vill skicka in. Det är enbart handlingar som finns i denna meny som du kan lämna in via Vindbrukskollen. Du måste först markera vilken typ av handling du vill lämna in. Välj handling med hjälp av rullgardinsmenyn. Därefter väljer du om handlingen utgör ett nytt ärende eller om den är en komplettering till tidigare inlämnad handling. Om ditt projekteringsområde sträcker sig över länsgränser och du lämnar in en handling som ska behandlas av länsstyrelsen väljer du med hjälp av listan vilken länsstyrelse som ska hantera ditt ärende. Korsas en länsgräns behöver du vissa fall även välja vilken miljöprövningsdelegation som ska hantera ett ärende. Om du behöver göra ett val eller inte avgörs automatiskt. Notera: När du väljer att lämna in en handling skapar Vindbrukskollen en automatiskt genererad PDF med grunduppgifter (administrativ information, uppgifter om vindkraftverk som du lagt in Vindbrukskollen, kartbilder över projekteringsområdet) som skickas in till myndigheten. Beroende på typ av ärende kräver myndigheterna mer utförliga uppgifter som du upprättar och bifogar genom att klicka på Välj filer. När du har gjort dina val, klicka på knappen Skicka in. Du får då en bekräftelse på skärmen att din handling skickats in, samt en e-post till den adress organisationen har registrerat i Vindbrukskollen. 15

16 De olika typerna av handlingar har olika minimikrav för vilka uppgifter som måste vara ifyllda i Vindbrukskollen för att handlingen ska kunna skickas in. Om du inte har fyllt i alla för handlingstypen obligatoriska uppgifter får du ett felmeddelande då du försöker skicka in handlingen, samtidigt som obligatoriska fält under fliken Vindkraftverk markeras med en röd stjärna, eller en röd ram. Fyll i dessa fält och klicka därefter på Skicka in igen. Byta ägare För att Vindbrukskollen ska vara korrekt uppdaterad, och för att den nya ägaren till en vindkraftpark ska kunna redigera uppgifter om parken, måste ägarbyten ske i Vindbrukskollen allt eftersom ägarförhållandena förändras. För att kunna byta ägare måste man vara inloggad på det projekteringsområde som ska byta ägare. Det är därför lämpligt att befintlig projektör genomför ägarbytet i Vindbrukskollen. Även länsstyrelser och kommuner kan genomföra ägarbyten för vindkraftparker inom respektive län/kommun. Du byter ägare för hela projekteringsområdet genom att gå in under fliken Projekteringsområde. Till höger om fliken Ägare finns knappen Byt. Klicka på denna så öppnas en meny. Du klickar i fältet Ny ägare och börjar skriva namnet på den nye ägaren. Då kommer namnförslag upp på en lista som du kan välja ifrån. Klicka på aktuellt namn och därefter på knappen OK. Glöm inte att spara ändringen till databasen. (Om den nye ägaren inte finns i listan, kontakta Vindbrukskollens projektgrupp.) Gå sedan in under fliken Vindkraftverk och gör på motsvarande sätt. Du måste alltså byta på båda ställena om hela parken byter ägare. 16

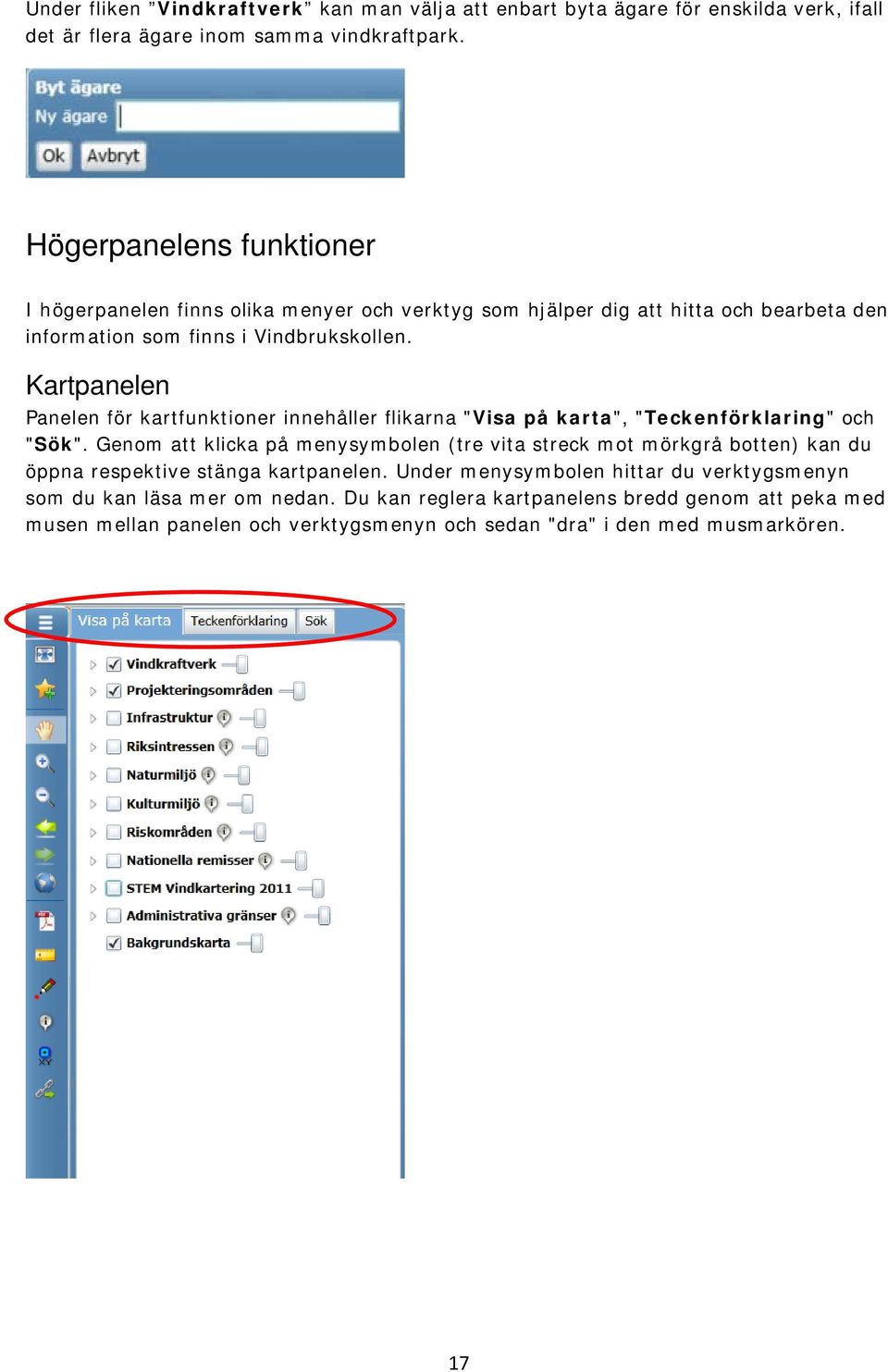

17 Under fliken Vindkraftverk kan man välja att enbart byta ägare för enskilda verk, ifall det är flera ägare inom samma vindkraftpark. Högerpanelens funktioner I högerpanelen finns olika menyer och verktyg som hjälper dig att hitta och bearbeta den information som finns i Vindbrukskollen. Kartpanelen Panelen för kartfunktioner innehåller flikarna "Visa på karta", "Teckenförklaring" och "Sök". Genom att klicka på menysymbolen (tre vita streck mot mörkgrå botten) kan du öppna respektive stänga kartpanelen. Under menysymbolen hittar du verktygsmenyn som du kan läsa mer om nedan. Du kan reglera kartpanelens bredd genom att peka med musen mellan panelen och verktygsmenyn och sedan "dra" i den med musmarkören. 17

18 Visa på karta Fliken "Visa på karta" innehåller Vindbrukskollens lagerlista. Här finns alla kartlager som är tillgängliga i Vindbrukskollen. För att se vilka kartlager som döljer sig under varje grupplager (huvudrubrik), klickar du på pilen framför rubriken så öppnas den och underliggande lager blir synliga. Du tänder och släcker kartlagren genom att bocka i eller ur rutan framför de lager du är intresserad av. Detta avgör vilka lager som blir synliga i Vindbrukskollens kartbild. Notera: även rubriker ovanför aktuella kartlager måste bockas i för att lagren ska synas i kartan. Till höger om rubrikerna kan du hitta tre olika symboler: 1. Symbolen med bokstaven i mot grå botten betyder att rubriken är ett grupplager som samlar ett antal kartlager av likartad karaktär under sig. 2. Symbolen med bokstaven i mot blå botten visar att det är ett kartlager och inte bara en rubrik. Genom att klicka på symbolen kan du komma åt den metadata (information) som finns inlagd för kartlagret, till exempel uppgifter om lagernamn, sammanfattning, ajourhållningsdatum, ajourhållningsfrekvens, resurskontakter med mera. Klickar du på pilen framför kartlagrets rubrik visas den symbol kartlagret har i Vindbrukskollens karta. 3. Den gråvita boxen längst till höger om rubriken gör att du kan reglera färgstyrkan för aktuella kartlager. Denna funktion är användbar då vissa kartlager gör att man inte ser bakgrundskartan om inte färgstyrkan tonas ned. Om du klickar på boxen med musen, håller kvar och drar den åt vänster, så bleknar kartlagren. Då du öppnar Vindbrukskollen startas bakgrundskartan som utgör den bakgrund som alla andra kartager visas mot. Teckenförklaring Du hittar en sammanställning över vilka kartlager och symboler som är tända under fliken Teckenförklaring. 18

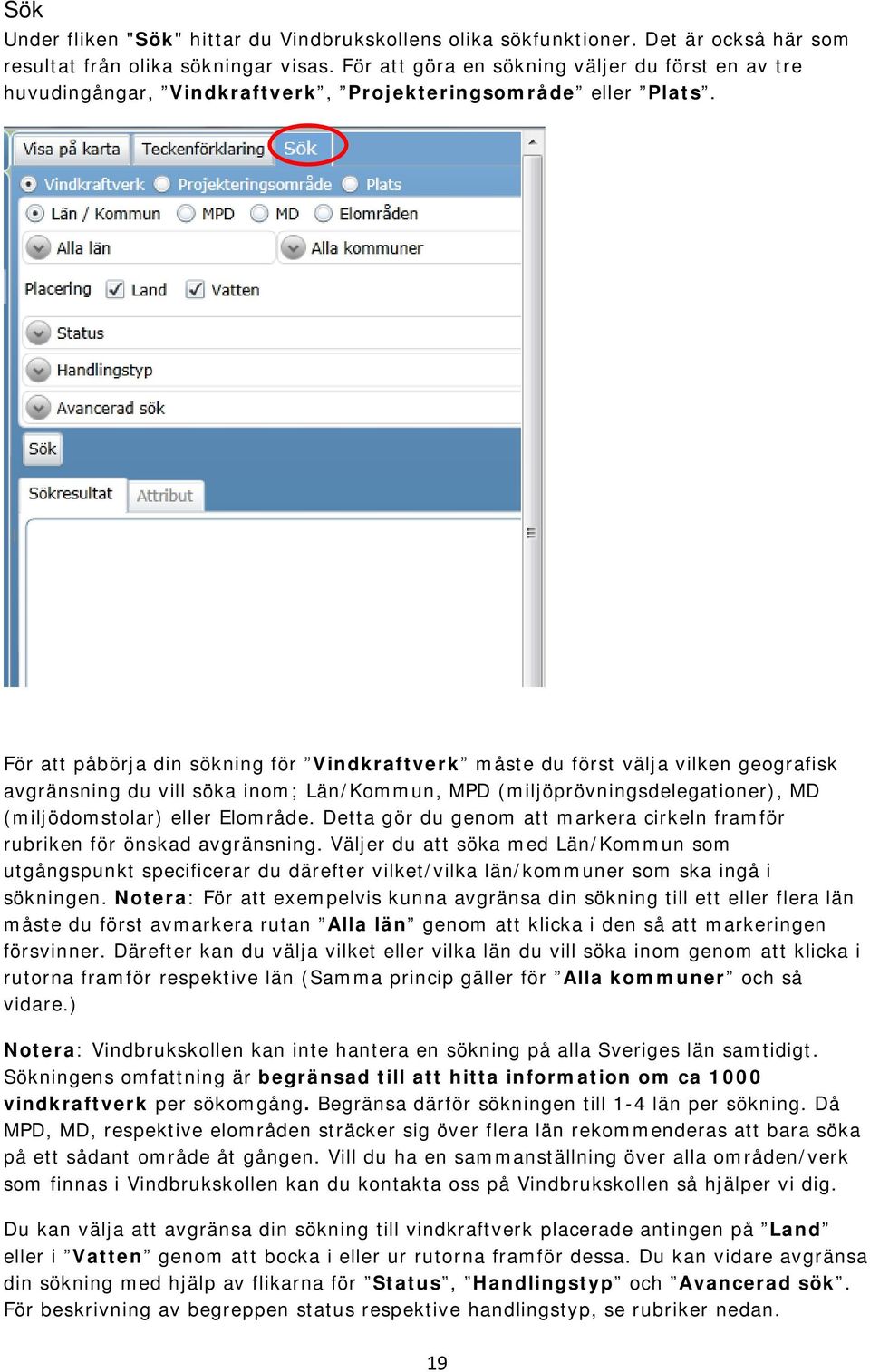

19 Sök Under fliken "Sök" hittar du Vindbrukskollens olika sökfunktioner. Det är också här som resultat från olika sökningar visas. För att göra en sökning väljer du först en av tre huvudingångar, Vindkraftverk, Projekteringsområde eller Plats. För att påbörja din sökning för Vindkraftverk måste du först välja vilken geografisk avgränsning du vill söka inom; Län/Kommun, MPD (miljöprövningsdelegationer), MD (miljödomstolar) eller Elområde. Detta gör du genom att markera cirkeln framför rubriken för önskad avgränsning. Väljer du att söka med Län/Kommun som utgångspunkt specificerar du därefter vilket/vilka län/kommuner som ska ingå i sökningen. Notera: För att exempelvis kunna avgränsa din sökning till ett eller flera län måste du först avmarkera rutan Alla län genom att klicka i den så att markeringen försvinner. Därefter kan du välja vilket eller vilka län du vill söka inom genom att klicka i rutorna framför respektive län (Samma princip gäller för Alla kommuner och så vidare.) Notera: Vindbrukskollen kan inte hantera en sökning på alla Sveriges län samtidigt. Sökningens omfattning är begränsad till att hitta information om ca 1000 vindkraftverk per sökomgång. Begränsa därför sökningen till 1-4 län per sökning. Då MPD, MD, respektive elområden sträcker sig över flera län rekommenderas att bara söka på ett sådant område åt gången. Vill du ha en sammanställning över alla områden/verk som finnas i Vindbrukskollen kan du kontakta oss på Vindbrukskollen så hjälper vi dig. Du kan välja att avgränsa din sökning till vindkraftverk placerade antingen på Land eller i Vatten genom att bocka i eller ur rutorna framför dessa. Du kan vidare avgränsa din sökning med hjälp av flikarna för Status, Handlingstyp och Avancerad sök. För beskrivning av begreppen status respektive handlingstyp, se rubriker nedan. 19

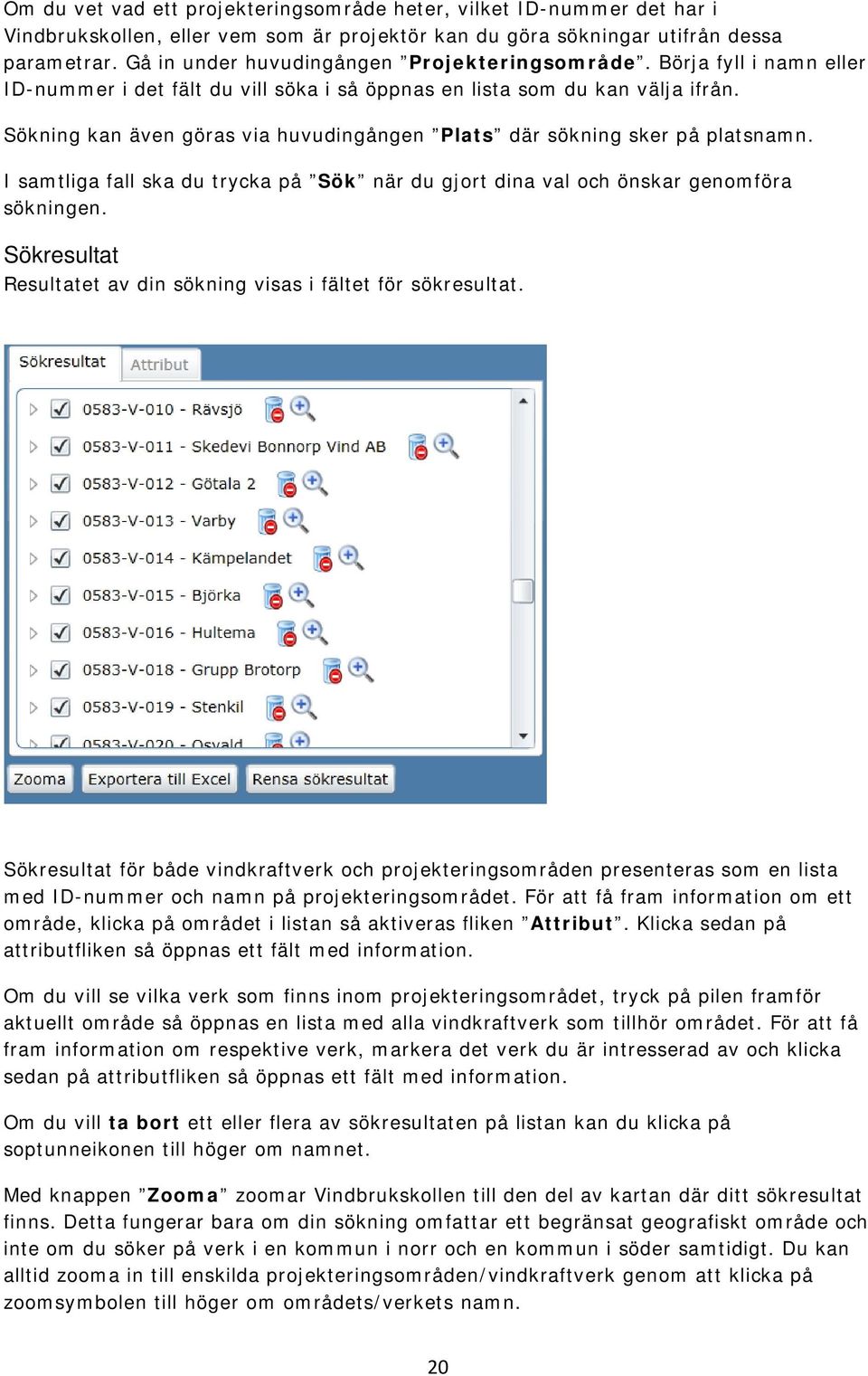

20 Om du vet vad ett projekteringsområde heter, vilket ID-nummer det har i Vindbrukskollen, eller vem som är projektör kan du göra sökningar utifrån dessa parametrar. Gå in under huvudingången Projekteringsområde. Börja fyll i namn eller ID-nummer i det fält du vill söka i så öppnas en lista som du kan välja ifrån. Sökning kan även göras via huvudingången Plats där sökning sker på platsnamn. I samtliga fall ska du trycka på Sök när du gjort dina val och önskar genomföra sökningen. Sökresultat Resultatet av din sökning visas i fältet för sökresultat. Sökresultat för både vindkraftverk och projekteringsområden presenteras som en lista med ID-nummer och namn på projekteringsområdet. För att få fram information om ett område, klicka på området i listan så aktiveras fliken Attribut. Klicka sedan på attributfliken så öppnas ett fält med information. Om du vill se vilka verk som finns inom projekteringsområdet, tryck på pilen framför aktuellt område så öppnas en lista med alla vindkraftverk som tillhör området. För att få fram information om respektive verk, markera det verk du är intresserad av och klicka sedan på attributfliken så öppnas ett fält med information. Om du vill ta bort ett eller flera av sökresultaten på listan kan du klicka på soptunneikonen till höger om namnet. Med knappen Zooma zoomar Vindbrukskollen till den del av kartan där ditt sökresultat finns. Detta fungerar bara om din sökning omfattar ett begränsat geografiskt område och inte om du söker på verk i en kommun i norr och en kommun i söder samtidigt. Du kan alltid zooma in till enskilda projekteringsområden/vindkraftverk genom att klicka på zoomsymbolen till höger om områdets/verkets namn. 20

21 Vill du ha en sammanställning av information om samtliga projekteringsområden/vindkraftverk som finns i din söklista kan du få det genom att klicka på Exportera till Excel och sedan spara ner informationen som en Excelfil på din egna dator. Vill du ha en sammanställning över alla områden/verk som finnas i Vindbrukskollen kan du kontakta oss på Vindbrukskollen så hjälper vi dig. Klickar du på knappen Rensa sökresultat rensas all information som finns under sökfliken. Status Status visar var i livscykeln ett vindkraftverk befinner sig, från att en kontakt tagits med myndigheter inför etablering tills att verket monterats ned och alla steg där emellan. Vill du söka på vindkraftverk med en bestämd status väljer du detta genom att bocka i rutan/rutorna framför statusnamnet och sedan klicka på sök. Som grundinställning är uppförda, handläggs, beviljade och uppgift saknas markerade, det vill säga det är dessa som bland annat syns i kartan om du inte gör något aktivt val. Uppförda: Vindkraftverk finns fysiskt på platsen. Handläggs: Myndigheten handlägger ärendet, men har ännu inte fattat sitt beslut. Beviljade: Myndigheten har sagt ja till vindkraftsetablering, men inga vindkraftverk har ännu uppförts. Observera att beviljandet är kopplat till en handlingstyp (se nedan). Att en myndighet sagt ja till bygglov innebär inte per automatik att en annan myndighet kommer att säger ja till projekteringen utifrån miljölagstiftningen. Statusen beviljade bör därför tolkas med viss försiktighet. Inte längre aktuella/återkallade: Vindkraftverken är inte längre aktuella att uppföra. Projektören kan till exempel ha valt att avbryta projektet. Uppgift saknas: Uppgifter för att kunna bedöma status finns inte ifyllda i Vindbrukskollen. Detta kan till exempel bero på att projektören lagt in uppgifter tidigt i 21

22 processen innan någon formell handling skickats in till en myndighet, eller att myndigheten eller projektören inte har uppdaterat i databasen i önskvärd omfattning. Avslagna/Nekade: Myndigheten har sagt nej till föreslagen vindkraftsetablering. Nedmonterade: Vindkraftverk har funnits på platsen, men har monterats ner. Handlingstyp Handlingstypen anger vad det är för slags typ av ärende som handläggs hos myndigheterna. Det kan till exempel vara ett bygglov enligt Plan- och bygglagen, eller ett tillstånd enligt Miljöbalken. En vindkraftsetablering kan genom processen från idé till slutgiltigt beslut beröras av flera olika ärenden hos myndigheter. Den handlingstyp som du kan se i Vindbrukskollen är den handlingstyp som myndigheterna senast har daterat en händelse för i Vindbrukskollen. Under fliken handlingstyp kan du specificera din sökning genom att välja en eller flera handlingstyper. Som grundinställning är alla handlingstyper markerade. Verktygsmenyn I verktygsmenyn hittar du verktyg som du har användning för när du jobbar med Vindbrukskollen. När du pekar på verktyget med musen kommer en hjälptext på skärmen som tydliggör verktygets funktion. Du aktiverar ett verktyg genom att klicka på det. En ljusblå färg bakom verktygsknappen visar vilket verktyg som för tillfället är aktiverat. 22

23 Vissa verktyg leder till en direkt händelse när man klickar på dess knapp, till exempel om man klickar på symbolen för Full utbredning. Andra verktyg, som exempelvis Mäta avstånd kräver att du arbetar i flera steg. Nedan beskrivs verktygen utifrån den ordning de är placerade i menyn. Helskärm Använd denna funktion om du vill maximera kartan och gömma webbläsarmenyer. För att återgå till normalläge klickar du på knappen igen, eller använder tangenten "Esc". Ett alternativ till att använda knappen Helskärm är tangenten "F11". Dela karta När du klickar på knappen i verktygsmenyn så fälls en undermeny ut med två alternativ. Om du klickar på Favoriter kan du spara en kartbild du zoomat in till, inklusive tända kartlager, som en favorit i din webbläsare. Om du istället klickar på Urklipp kan du kopiera kartans URL-länk för att maila den till en kollega, eller använda den i andra sammanhang där du vill sprida den information som finns i kartbilden, till exempel i samband med remisser eller kontakter med allmänheten. Klicka först på Urklipp och gå sedan till det dokumentet/den e-post som länken ska infogas i, och klistra in länken ( Ctrl" + "V"). Panorera Med detta verktyg kan du flytta kartbilden i sidled med bibehållen skalnivå. När du aktiverat verktyget klickar du i kartan, håller nere vänster musknapp och drar till önskat läge. Zooma in och ut Zooma in gör du genom att klicka på förstoringsglaset med ett "+" och sedan dra en fyrkant över det område du vill zooma till. Vill du zooma ut kan du klicka på förstoringsglaset med ett "-" och sedan dra en fyrkant över det område du vill zooma ut ifrån. Arbetar du med mus kan du zooma in och ut med hjälp av musens skrollhjul. Bakåt och framåt Klicka på knapparna för att hoppa bakåt och framåt mellan föregående och senare kartvyer. Full utbredning Denna knapp tar dig tillbaka till kartans startläge, det vill säga visar hela Sverigekartan igen. Hämta rapport Med hjälp av detta verktyg kan du ladda ner en PDF-rapport över ett område du är intresserad av. Rapporten sammanställer bland annat antal, status och beräknad årsproduktion för områdets vindkraftverk. 23

24 Mät i karta När du klickar på knappen i verktygsmenyn så fälls en undermeny ut som innehåller tre olika mätverktyg: avstånd, area och radie. Välj den mätfunktion du är intresserad av genom att klicka på dess ikon. Välj den enhet du vill mäta i. Rita sedan in området i kartan som du vill mäta och avsluta din mätning genom att dubbelklicka i kartan. Resultatet presenteras dels i kartan, dels i undermenyn. Du tar bort de mätningar du gjort i kartan genom att klicka på soptunneikonen. Rita När du klickar på knappen för rita fälls en undermeny ut med olika ritfunktioner. Här finns även möjlighet att lägga in en textruta samt möjlighet att spara ritad grafik. Du tar bort de ritningar du gjort i kartan genom att klicka på soptunneikonen. Notera: Om du ska lägga in ett projekteringsområde som ska synas i Vindbrukskollen gör du detta genom att logga in och sedan använda funktionerna som finns för detta i vänsterpanelen. Identifiera objekt Genom att använda detta verktyg kommer du åt den information som finns i olika lager/objekt som visas på kartan. Aktivera verktyget genom att klicka på det och välj sedan vilka lager du är intresserad av med hjälp av rullgardinsmenyn. Om du bockar i Inkludera gömda lager så hittar du även kartlager inom den grupp du valt som inte är aktiverade och därför inte syns på kartan. Notera: Gällande lagret Vindkraftverk så kan man om man genomför en sökning på detta lager inte få fram vindkraftverk som saknar koordinater. Dessa verk kommer däremot med vid sökning utifrån lagret Projekteringsområde, som därför kan vara ett bättre alternativ. När du gjort dina val för lager kan du antingen klicka på en enskild punkt i kartan för att få information om den, eller välja att dra ut en fyrkant över ett större område som du är intresserad av för att få information om lager inom fyrkanten. I båda fallen presenteras sökresultatet under Sökresultat i högerpanelen. Hur du gör för att få fram information utifrån listan med sökresultat kan du läsa under rubriken Sökresultat ovan. Koordinatverktyg När du klickar på knappen i verktygsmenyn fälls det ut en undermeny med två alternativ: Fånga koordinat och Gå till koordinat. Fånga koordinat använder du om du är intresserad av att veta vilken koordinat en viss punkt har i kartan. Börja med att klicka på knappen "Fånga koordinat" och klicka därefter på önskad punkt i kartan. Koordinatvärdena presenteras nu dels i kartan, dels i undermenyns fält för N respektive E. Du har möjligheten att presentera punkten i tre olika koordinatsystem: SWEREF99 TM, RT90 2,5 g W och WGS84 (lat/long samt grad, min, sek). Du växlar mellan de olika systemen med hjälp av rullgardinsmenyn Koordinatsystem. Notera att koordinaten som visas på kartbilden alltid anges enligt SWEREF 99 TM, oavsett vilket koordinatsystem du använder i rullistan. Gå till koordinat använder du om du har en koordinatpunkt och vill lokalisera den på kartan. Börja med att välja rätt koordinatsystem, skriv sedan in koordinaterna i textfälten för N respektive E och klicka på "Gå till koordinat". Kartan zoomar automatiskt 24

25 till den önskade punkten i kartan. Notera att koordinaten som visas på kartbilden alltid anges enligt SWEREF 99 TM, oavsett vilket koordinatsystem du valt i rullgardinsmenyn. Vill du ta bort koordinaterna klickar du på soptunneikonen. Hyperlänk Med hjälp av detta verktyg kan du öppna webbsidor, bilder m.m. som finns länkade till objekt i ett kartlager. För att använda verktyget måste du först göra det lager som innehåller eventuella länkar synligt genom att markera det i lagerlistan ( Visa på karta ). Välj sedan hyperlänksverktyget och klicka på det objektet i kartan du är intresserad av, så öppnas den länk som eventuellt finns här. Alternativt får du ett meddelande på skärmen att Inga hyperlänkar hittades. Notera: De flesta objekt innehåller i dagsläget inga länkar. Ett alternativ till att öppna länkar med hyperlänksverktyget är att använda verktyget Identifiera objekt (se ovan). När du aktiverat verktyget och sedan klickar på ett objekt/lager i kartan, så presenteras information om objektet/lagret under Sökresultat i högerpanelen. Finns länkar kopplade till objektet återfinns dessa under fliken Attribut. Översiktskarta Ikonen för översiktskartan har formen av ett jordklot och ligger längst ned till vänster i kartbilden (alltså inte i högerpanelen). Om du har zoomat in i kartan och vill få en överblick var du är på sverigekartan så kan du klicka på ikonen så öppnas en bild med informationen. Upphovsmän och upphovsrätt Copyright Länsstyrelsen 2010 Vindbrukskollen är uppbyggt med hjälp av ArcGIS Servers API för Microsoft Silverlight, där vi utgått från standardmallen för API:et och vidareutvecklat denna. Hjälpsystemet är framtaget med hjälp av Helpmaker och Precision Helper De bakgrundskartor som används i tjänsten är upphovsrättsskyddade. Allt vidareutnyttjande av kartbilderna kräver särskilt tillstånd från respektive upphovsrättsinnehavare. Kartorna får dock användas i processer kopplade till att olika vindkraftsärenden prövas/hanteras av myndigheter. 25
