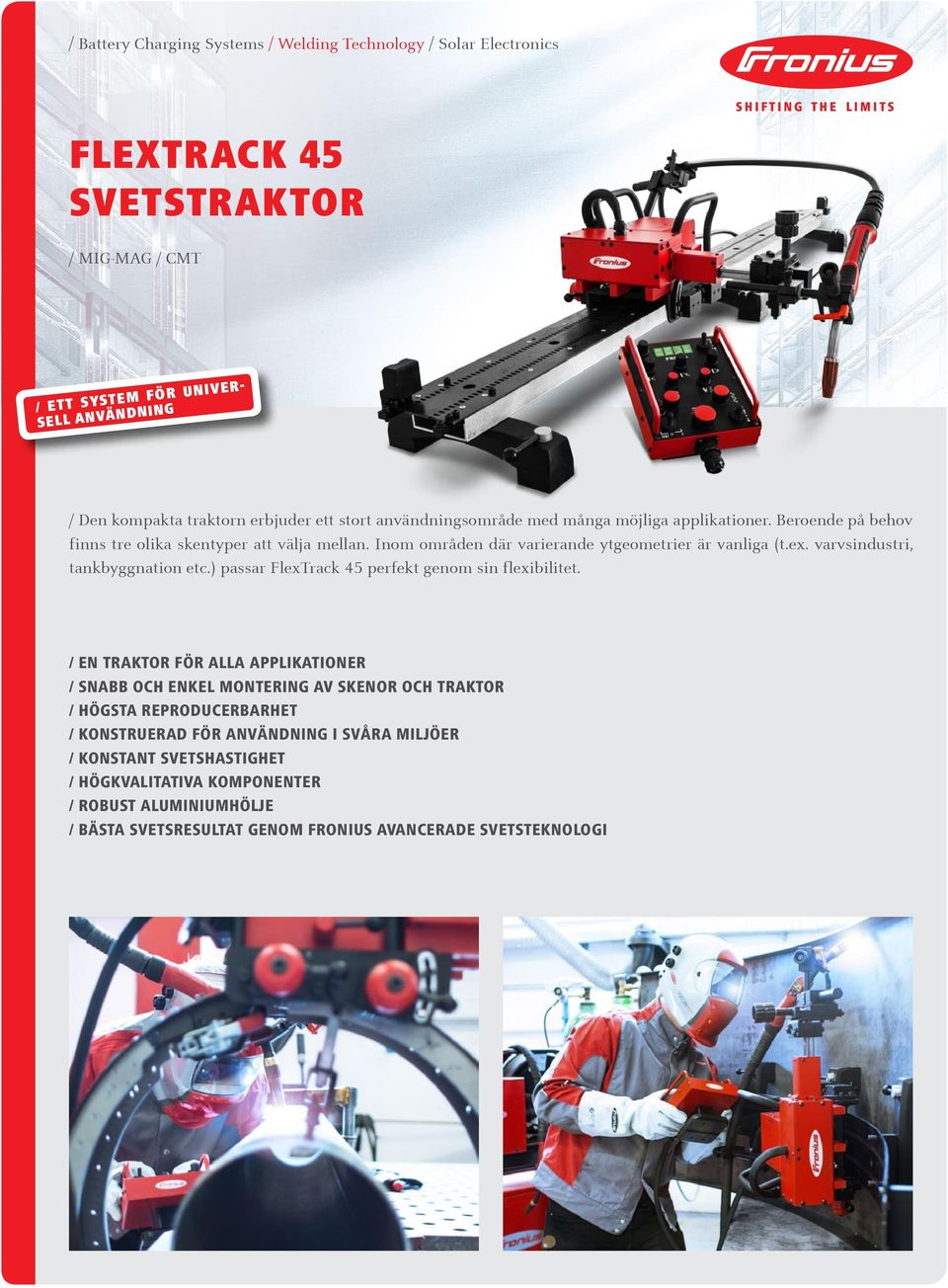

1 / Battery Charging Systems / Welding Technology / Solar Electronics Flextrack 45 SVETStraktOR / MIG-MAG / CMT / ett system för universell användning / Den kompakta traktorn erbjuder ett stort användningsområde med många möjliga applikationer. Beroende på behov finns tre olika skentyper att välja mellan. Inom områden där varierande ytgeometrier är vanliga (t.ex. varvsindustri, tankbyggnation etc.) passar FlexTrack 45 perfekt genom sin flexibilitet. / en traktor för alla applikationer / snabb och enkel montering av skenor och traktor / högsta reproducerbarhet / konstruerad för användning i svåra miljöer / konstant svetshastighet / högkvalitativa komponenter / Robust aluminiumhölje / bästa svetsresultat genom Fronius avancerade svetsteknologi

2 Flextrack 45 en traktor för alla applikationer / Den högkvalitativa traktorn i kombination med Fronius svetsteknologi är en perfekt lösning för mekaniserade svetsapplikationer. Precisa och konstanta rörelser gör att perfekta svetsar kan produceras. Det moduluppbyggda systemet gör att traktorn kan monteras på alla skentyper. Bara drivningsvinkeln behöver justeras inga tidskrävande anpssningar krävs. brännarfäste / Enkel och exakt inställning av brännarens position. frikoppling / Tillåter manuell snabbpositionering av traktorn utan demontering. bärhandtag / Två handtag för bekväm hantering och montering. styrhjul / Snabbinställning för enkel montering på olika skenor. gränslägesbrytare / Traktorn har gränslägesbrytare i bägge åkriktningarna för automatisk retur/stopp. brännare / 5 olika brännartyper är kompatibla: - Multilock - Robacta - Robacta Drive - CMT Drive - Manuella brännare skenor / 3 olika skentyper är tillgängliga: - Flexibel - Rak - Ring skenfästen / Magnetiskt fäste med låsarm / Vakuumfäste / Skruvfäste fjärrkontroll / Med magnetisk hållare som gör det möjligt att sätta den på alla magnetiska ytor.

3 / Flexibel min mm (59.1 in) / Ring min mm (43.4 in) / rak mm ( in) / 3 olika skentyper är tillgängliga traktorn passar perfekt på varje konfiguration. Bara styrhjulen måste justeras efter skenan. Montering/demontering av traktorn är snabb och enkel. pendling (linjär rörelse) / Kan monteras på bägge sidor av traktorn (vänster/höger). Fyra olika inställningar: ingen pendling, trapetsoid rektangulär, triangulär. E-kabinett / Fjärrkontrollen och traktorn ansluts till e- kabinettet. nätspänning / 230 V, Hz / 115 V, Hz

4 fjärrkontroll funktioner /FlexTrack 45 styrs helt via fjärrkontrollen för enklast möjliga handhavande. Det robusta aluminium höljet tillsammans med två handtagsbyglar skyddar den vid oavsiktliga slag och stötar. Magnethållaren gör att den kan fästas på alla magnetiska underlag, inklusive själva traktorn. Varje parameter kan ställas exakt med hjälp av en numerisk display risken för oavsiktliga parameterändringar är minimerad genom klickhjulsknappar använts till fjärrkontrollen. Kraterfyllnad / Ger perfekta svetsavslutningar. Paustid pendling / Inställning av paustid vänster/center/höger vid pendling. Numerisk Display (metrisk/imperial) / Visar parametervärden och felkoder. Ändring av åkriktning/stopp / Ändra åkriktning eller stanna när en gränslgesbrytare aktiveras. pendlingsbredd / Inställning av pendlingsbredd (amplitud). Pendlingshastighet / Inställning av pendlingshastighet. pendlingsmönster / 4 inställningar: - Ingen - Trapetsoid - Rektangulär - Triangulär pendlingsoffset / Inställning av offset för pendling. åkriktning / Val av åkriktning. svetsinställning / 3 inställningar: - Ingen ljusbåge - Ljusbåge - Test anslutning för fjärrkabel / Chassiekontakt av metall. åkhastighet / Inställning av åkhastighet. Magnethållare / Fäster fjärrkontrollen på vad som helst som är magnetiskt.

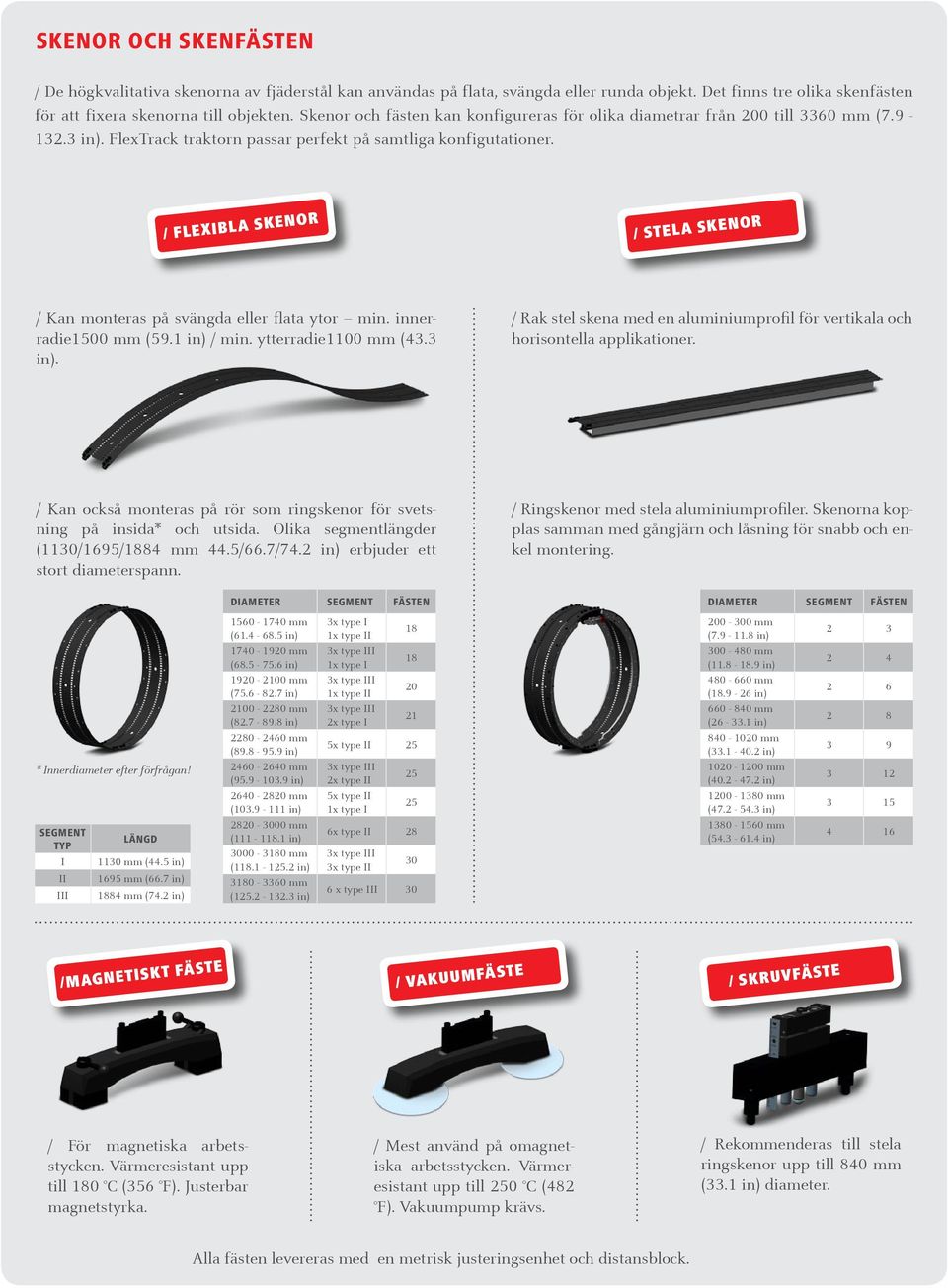

5 skenor och skenfästen / De högkvalitativa skenorna av fjäderstål kan användas på flata, svängda eller runda objekt. Det finns tre olika skenfästen för att fixera skenorna till objekten. Skenor och fästen kan konfigureras för olika diametrar från 200 till 3360 mm ( in). FlexTrack traktorn passar perfekt på samtliga konfigutationer. / Flexibla skenor / stela skenor / Kan monteras på svängda eller flata ytor min. innerradie1500 mm (59.1 in) / min. ytterradie1100 mm (43.3 in). / Rak stel skena med en aluminiumprofil för vertikala och horisontella applikationer. / Kan också monteras på rör som ringskenor för svetsning på insida* och utsida. Olika segmentlängder (1130/1695/1884 mm 44.5/66.7/74.2 in) erbjuder ett stort diameterspann. / Ringskenor med stela aluminiumprofiler. Skenorna kopplas samman med gångjärn och låsning för snabb och enkel montering. * Innerdiameter efter förfrågan! Segment typ I II III LÄNGD 1130 mm (44.5 in) 1695 mm (66.7 in) 1884 mm (74.2 in) diameter Segment fästen mm 3x type I ( in) 1x type II mm 3x type III ( in) 1x type I mm 3x type III ( in) 1x type II mm 3x type III ( in) 2x type I mm ( in) 5x type II mm 3x type III ( in) 2x type II mm 5x type II ( in) 1x type I mm ( in) 6x type II mm 3x type III ( in) 3x type II mm ( in) 6 x type III 30 diameter Segment fästen mm ( in) mm ( in) mm ( in) mm ( in) mm ( in) mm ( in) mm ( in) mm ( in) 4 16 /Magnetiskt fäste / Vakuumfäste / skruvfäste / För magnetiska arbetsstycken. Värmeresistant upp till 180 C (356 F). Justerbar magnetstyrka. / Mest använd på omagnetiska arbetsstycken. Värmeresistant upp till 250 C (482 F). Vakuumpump krävs. / Rekommenderas till stela ringskenor upp till 840 mm (33.1 in) diameter. Alla fästen levereras med en metrisk justeringsenhet och distansblock.

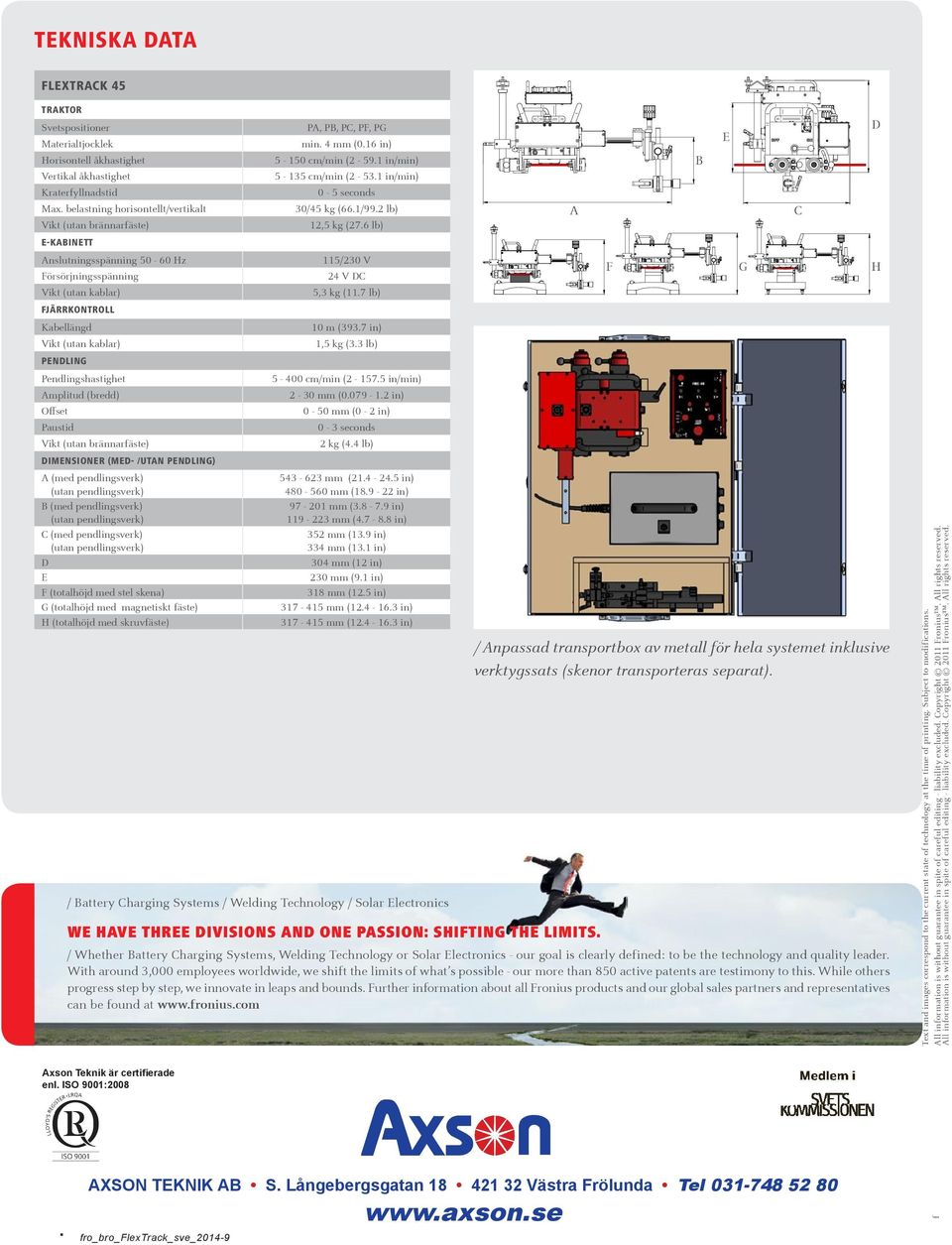

6 f Tekniska data Flextrack 45 Traktor Svetspositioner Materialtjocklek Horisontell åkhastighet Vertikal åkhastighet Kraterfyllnadstid Max. belastning horisontellt/vertikalt Vikt (utan brännarfäste) E-kabinett Anslutningsspänning Hz Försörjningsspänning Vikt (utan kablar) fjärrkontroll Kabellängd Vikt (utan kablar) pendling Pendlingshastighet Amplitud (bredd) Offset Paustid Vikt (utan brännarfäste) Dimensioner (med- /utan pendling) A (med pendlingsverk) (utan pendlingsverk) B (med pendlingsverk) (utan pendlingsverk) C (med pendlingsverk) (utan pendlingsverk) D E F (totalhöjd med stel skena) G (totalhöjd med magnetiskt fäste) H (totalhöjd med skruvfäste) PA, PB, PC, PF, PG min. 4 mm (0.16 in) cm/min ( in/min) cm/min ( in/min) 0-5 seconds 30/45 kg (66.1/99.2 lb) 12,5 kg (27.6 lb) 115/230 V 24 V DC 5,3 kg (11.7 lb) 10 m (393.7 in) 1,5 kg (3.3 lb) cm/min ( in/min) 2-30 mm ( in) 0-50 mm (0-2 in) 0-3 seconds 2 kg (4.4 lb) mm ( in) mm ( in) mm ( in) mm ( in) 352 mm (13.9 in) 334 mm (13.1 in) 304 mm (12 in) 230 mm (9.1 in) 318 mm (12.5 in) mm ( in) mm ( in) / Battery Charging Systems / Welding Technology / Solar Electronics WE HAVE THREE DIVISIONS AND ONE PASSION: SHIFTING THE LIMITS. / Whether Battery Charging Systems, Welding Technology or Solar Electronics - our goal is clearly defined: to be the technology and quality leader. With around 3,000 employees worldwide, we shift the limits of what s possible - our more than 850 active patents are testimony to this. While others progress step by step, we innovate in leaps and bounds. Further information about all Fronius products and our global sales partners and representatives can be found at A B E F G H / Anpassad transportbox av metall för hela systemet inklusive verktygssats (skenor transporteras separat). C D Text and images correspond to the current state of technology at the time of printing. Subject to modifications. All information is without guarantee in spite of careful editing - liability excluded. Copyright 2011 Fronius. All rights reserved. All information is without guarantee in spite of careful editing - liability excluded. Copyright 2011 Fronius. All rights reserved. Axson Teknik är certifierade enl. ISO 9001:2008 Fronius Canada Ltd Argentia Road, Units 4,5 & 6 Mississauga, ON L5N 8G6 Canada Telephone Fax sales.canada@fronius.com Fronius USA LLC 6797 Fronius Drive Portage, IN USA Telephone FRONIUS sales.usa@fronius.com Fronius UK Limited Maidstone Road, Kingston Milton Keynes, MK10 0BD United Kingdom Telephone Fax sales.uk@fronius.com Fronius International GmbH Froniusplatz Wels Austria Telephone Fax sales@fronius.com AXSON TEKNIK AB S. Långebergsgatan Västra Frölunda Tel fro_bro_flextrack_sve_
